شرائط LED أسفل الخزائن لا تعمل

عندما لا تعمل شرائط LED المثبتة أسفل الخزائن، غالبًا ما يكون السبب مرتبطًا بتوصيل الطاقة، نقاط التوصيل، مكونات التحكم، أو تلف الشريط وليس الشريط وحده. قد يظهر العطل على شكل وميض، إطفاء، عدم استجابة، أو قسم ميت، ويعتمد السبب الدقيق على الإعداد، بما في ذلك مصدر الطاقة، المُشغِّل، الموصل، وحدة التحكم، خافت الإضاءة، نقطة القص، أو الوسادات النحاسية.

فشل شريط LED أسفل الخزائن هو عطل على مستوى النظام يمكن أن يشمل شريط LED، مصدر الطاقة، المُشغِّل، الموصل، وحدة التحكم، خافت الإضاءة، نقطة القص، أو الوسادات النحاسية. يقع السياق التشخيصي لهذه المكونات المتصلة ضمن ملحقات شرائط LED وإضاءة الخزائن.

غالبًا ما توفر الأعراض المرئية أول دليل مفيد. عندما تُظهر شرائط LED أسفل الخزائن وميضًا، استجابة متأخرة، إطفاءً متكررًا، أو قسمًا ميتًا معزولًا، قد يكون العطل متعلقًا بتوصيل الجهد، تلامس الموصل، محاذاة القطبية، استجابة وحدة التحكم أو خافت الإضاءة، أو فشل بعد إعادة التوصيل عند نقطة القص. تركز هذه الصفحة على استكشاف الأخطاء وإصلاحها بدلاً من أن تكون دليل تركيب كامل، أو دليل توافق، أو قائمة سلامة، والخطوة التالية هي فرز الأعطال حسب نمط الأعراض قبل اختبار المكونات الفردية أو النظر في الاستبدال.

إذا كان العطل يشمل ارتفاع درجة الحرارة، رائحة احتراق، أسلاك تالفة، أو أعراض كهربائية غير عادية أخرى، توقف عن استكشاف الأخطاء قبل محاولة الإصلاحات العادية. في تلك الحالات، قد تعتمد قرارات الإصلاح أو الاستبدال على حالة المكونات المتأثرة والإعداد العام.

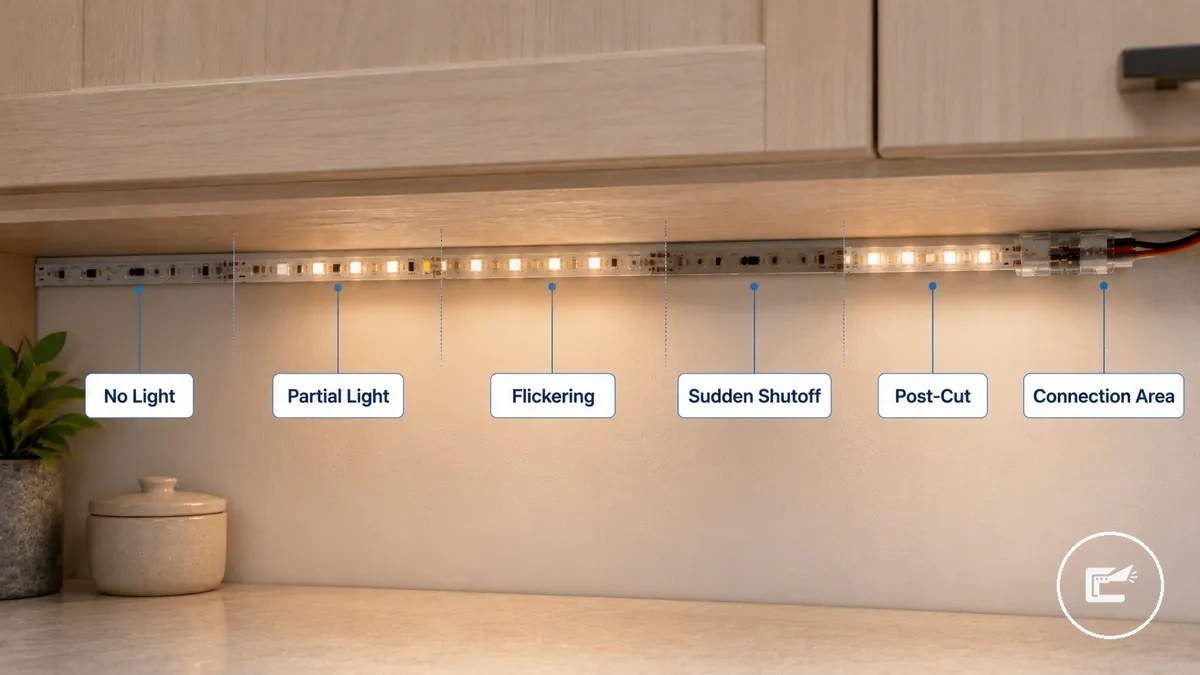

أعراض العطل قبل اختبار شريط LED

عند ظهور أعراض العطل، غالبًا ما يكون من الأسهل تضييق نطاق السبب المحتمل قبل بدء الاختبار. الأنماط المرئية مثل انعدام الضوء، الضوء الجزئي، الوميض، الإطفاء المفاجئ، الفشل بعد القص، أو الفشل بعد التوصيل يمكن أن تشير إلى الجزء المتأثر المحتمل دون تأكيد التشخيص النهائي. تساعد أعراض العطل هذه في تحديد أول فحص وأكثر اتجاه تشخيصي فائدة.

التركيب الجديد الذي لم يعمل أبدًا قد يشير إلى منطقة عطل مختلفة عن شريط كان يعمل سابقًا ثم توقف. قد تتعلق مشكلات التركيب الجديد بظروف الإعداد، بينما قد تشير حالات الفشل اللاحقة إلى تغيير في توصيل الطاقة، جودة التلامس، استجابة وحدة التحكم، أو حالة الشريط. نظرًا لأن نفس نمط الأعراض يمكن أن ينشأ من أكثر من منطقة عطل، تجنب افتراض سبب واحد محتمل دون مزيد من الاختبار.

يجب فرز أعراض العطل قبل اختبار شريط LED قبل البدء في اختبار المكونات. الصورة أدناه توضح فئات الأعراض المرئية وتساعد في تنظيم أول اتجاه تشخيصي لكل علامة عطل.

يمكن لأعراض العطل قبل اختبار شريط LED تضييق نطاق أول فحص قبل استكشاف الأخطاء بشكل أعمق. استخدم قائمة الفحص لربط كل نمط أعراض بجزء متأثر محتمل واتجاه تشخيصي.

• انعدام الضوء: الجزء المتأثر المحتمل قد يكون مصدر الطاقة، الموصل، أو وحدة التحكم؛ أول فحص هو التحقق من وجود أي استجابة من الشريط.
• ضوء جزئي: الجزء المتأثر المحتمل قد يكون قسمًا من الشريط أو منطقة توصيل؛ أول فحص هو تحديد أين تبدأ المشكلة المرئية.
• وميض: الجزء المتأثر المحتمل قد يتعلق بتلامس مرتخٍ، سلوك خافت الإضاءة، أو حالة مصدر الطاقة؛ أول فحص هو التحقق ما إذا كان سلوك الضوء يتغير بمرور الوقت.
• إطفاء مفاجئ: الجزء المتأثر المحتمل قد يتعلق بتوصيل الطاقة أو استجابة وحدة التحكم؛ أول فحص هو التحقق ما إذا كان العطل يتبع حالة تشغيل معينة.
• فشل بعد القص: الجزء المتأثر المحتمل قد يتعلق بنقطة القص، الوسادات النحاسية، أو محاذاة القطبية؛ أول فحص هو الجزء المعدل من الشريط.
• فشل بعد التوصيل: الجزء المتأثر المحتمل قد يكون الموصل أو نقطة إعادة التوصيل؛ أول فحص هو منطقة التلامس حيث تم إجراء التغيير.

انعدام الضوء، الضوء الجزئي، الوميض، والإطفاء المفاجئ

عندما يظهر انعدام الضوء، الضوء الجزئي، الوميض، أو الإطفاء المفاجئ، غالبًا ما يساعد العرض في التمييز بين فقدان الطاقة الكامل والتيار غير المستقر أو فشل الشريط الموضعي. فشل الشريط بالكامل يؤثر على استجابة الشريط بأكمله، بينما يقتصر فشل القسم الموضعي على قسم ميت أو قطعة من الشريط.

• انعدام الضوء: المنطقة المتأثرة هي الشريط بأكمله؛ قد يشير الانطفاء الكامل إلى فقدان الطاقة لعدم وجود استجابة مرئية من الشريط، مما يشير إلى حالة فشل كامل للشريط.
• ضوء جزئي: المنطقة المتأثرة هي قسم ميت أو قطعة من الشريط؛ غالبًا ما يشير هذا إلى فشل قسم موضعي لأن جزءًا فقط من الشريط يبقى متأثرًا.
• وميض: المنطقة المتأثرة قد تكون الشريط بأكمله أو منطقة واحدة؛ قد يشير الوميض المتقطع إلى تيار غير مستقر، تلامس مرتخٍ، أو سلوك متعلق بخافت الإضاءة.
• خرج خافت: المنطقة المتأثرة غالبًا أوسع من قسم ميت واحد؛ قد يشير انخفاض الضوء إلى حالة تؤثر على استجابة الشريط الكلية بدلاً من منطقة معزولة واحدة.
• إطفاء مفاجئ: المنطقة المتأثرة هي عادة الشريط بأكمله؛ قد يشير الإطفاء بعد التسخين إلى حالة متعلقة بالحرارة أو التحميل الزائد ويستحق الفحص بشكل أعمق.

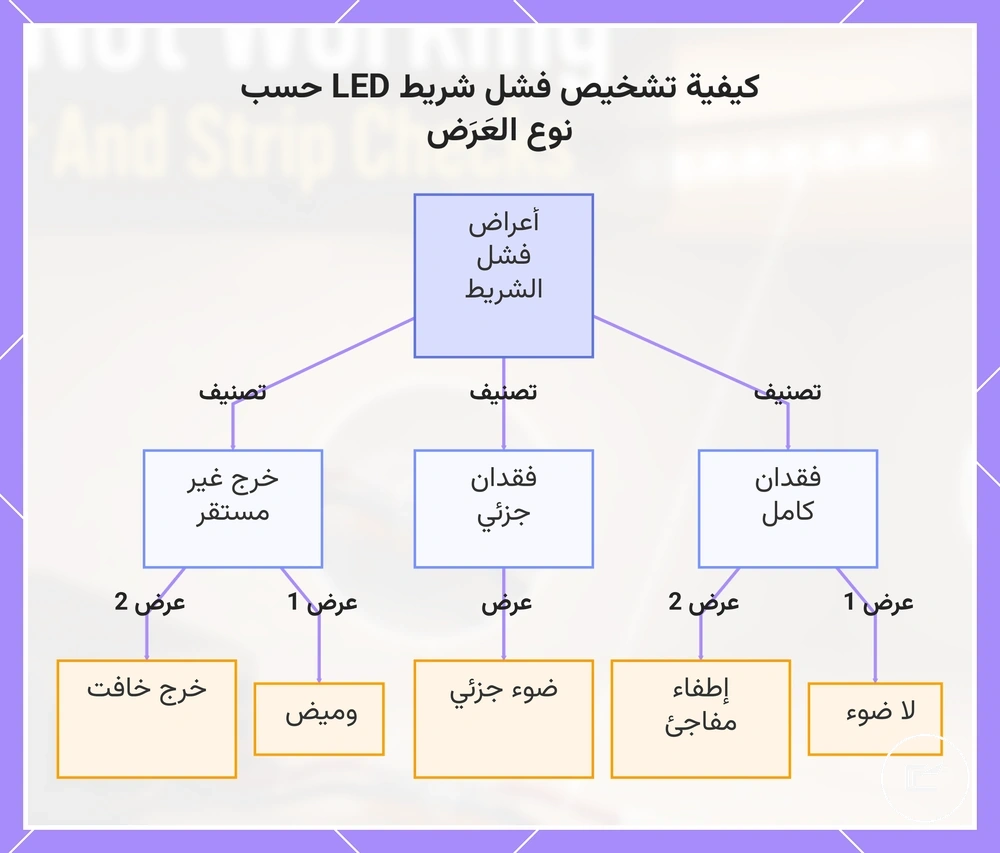

يجمع هذا المخطط أعراض فشل شريط LED في ثلاث فئات للمساعدة في تحديد السبب الأساسي.

مشكلات بعد قص الشريط أو تمديده أو إعادة توصيله

عندما يظهر عطل بعد قص الشريط أو تمديده أو إعادة توصيله، فإن النقطة المعدلة هي المكان الأول الذي يجب فحصه. غالبًا ما تشير هذه الأعراض إلى عطل موضعي بالقرب من نقطة القص، كابل التمديد، أو منطقة إعادة التوصيل، لذلك يجب أن يبدأ الاهتمام عند النقطة المعدلة.

• نقطة القص: افحص ما إذا كان القص يتبع الخط المحدد؛ قد يُنشئ خلل في نقطة القص قسماً ميتاً بعد المنطقة المعدلة.
• الوسادة النحاسية: افحص الوسادة النحاسية عند نهاية الشريط؛ قد يُقلل ضعف التلامس في هذه المنطقة من خرج الضوء أو يؤثر على جزء من الشريط.
• ملاءمة الموصل: افحص ما إذا كانت ملاءمة الموصل ثابتة؛ قد يُسهم ضعف التلامس في منطقة إعادة التوصيل في حدوث وميض أو تشغيل متقطع.
• القطبية: افحص القطبية عند النقطة المعدلة؛ قد يؤدي المحاذاة غير الصحيحة إلى انعدام الضوء من القسم المتأثر.
• كابل التمديد: افحص وجود توصيل مرتخٍ حيث يتصل كابل التمديد بالشريط؛ قد تُسبب هذه الحالة وميضًا أو قسمًا ميتًا.
• إعادة التوصيل: افحص مشبك الموصل أو منطقة إعادة التوصيل أولاً؛ قد يظهر عطل موضعي هنا مباشرة بعد إعادة التوصيل.

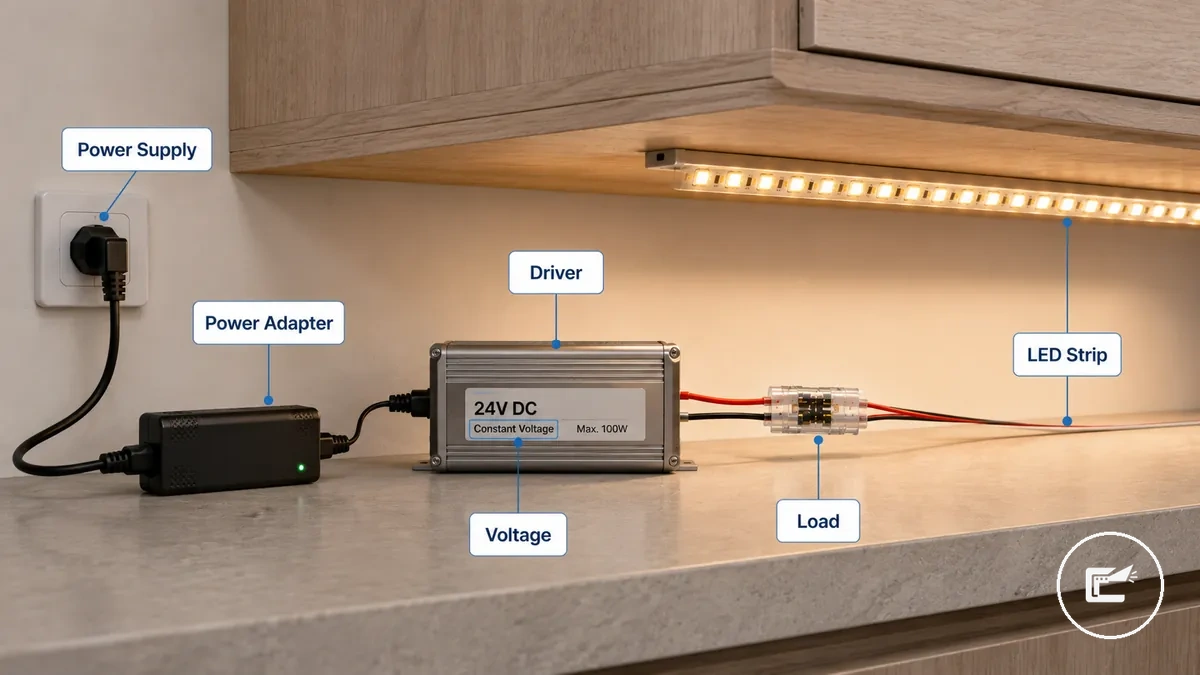

مشكلات مصدر الطاقة والمُشغِّل والجهد

عندما يواجه شريط LED انعدام الضوء، التعتيم، الوميض، الإطفاء، أو ارتفاع الحرارة، قد يكون مصدر الطاقة أو المُشغِّل جزءًا من العطل. يجب فحص توصيل الطاقة قبل استبدال الأجزاء المرئية لأن الطاقة غير المستقرة قد تجعل الشريط العامل يبدو معطلاً. يركز هذا القسم على استقرار الطاقة.

تعتمد مشكلات مصدر الطاقة والمُشغِّل والجهد عادةً على ما إذا كان الجهد، القوة الكهربائية، سعة مصدر الطاقة، والحمل متطابقين مع إعداد الشريط. قد يمنع المصدر غير المتطابق الاستجابة، وقد يُسبب المُشغِّل صغير السعة تعتيمًا أو إطفاءً تحت الحمل، وقد يُحدث المُهايئ المرتخي وميضًا لأن التلامس غير مستقر.

يسهل فحص مشكلات مصدر الطاقة والمُشغِّل والجهد عندما يكون مسار الطاقة مرئيًا. تُظهر الصورة مصدر الطاقة، المُشغِّل، منطقة ملصق الجهد، وتوصيل دخل الشريط، ويشخص الجدول أعطال الطاقة الشائعة حسب العرض والفحص.

الجزء المتعلق بالطاقة	السمة أو الحالة	العرض الذي قد يُسببه	ما يجب فحصه بعد ذلك
مُهايئ الطاقة	مُهايئ مرتخي أو توصيل غير مستقر	وميض، تعتيم، أو انعدام الضوء	افحص ما إذا كان توصيل المُهايئ ثابتًا قبل اختبار الأجزاء الأخرى.
مصدر الطاقة	عدم تطابق الجهد مع تصنيف الشريط	انعدام الضوء، خرج ضعيف، أو استجابة غير عادية للشريط	قارن ملصق المصدر المرئي مع إعداد الشريط قبل المتابعة.
المُشغِّل	قد تكون سعة القوة الكهربائية منخفضة جدًا للحمل المتصل	تعتيم أو إطفاء أثناء الاستخدام	افحص ما إذا كانت سعة المُشغِّل مناسبة لطول الشريط المتصل والملحقات.
مسار الطاقة	مسار محمّل بشكل زائد أو حمل زائد على مصدر واحد	إطفاء، حرارة، أو خرج غير مستقر	توقف عن استكشاف الأخطاء إذا ظهرت حرارة زائدة، ثم راجع مسار الحمل.
المُشغِّل	مُشغِّل تالف أو خرج غير متناسق	لا استجابة، وميض، أو إطفاء متكرر	افحص ما إذا كان الشريط يستجيب مع مصدر طاقة مناسب معروف قبل استبدال الأجزاء.

يجب أن يتطابق الجهد والسعة مع إعداد الشريط قبل اختبار المكونات بشكل أعمق؛ استخدم فحوصات التوافق عندما يكون الملصق أو الحمل أو حالة المُشغِّل غير واضحة.

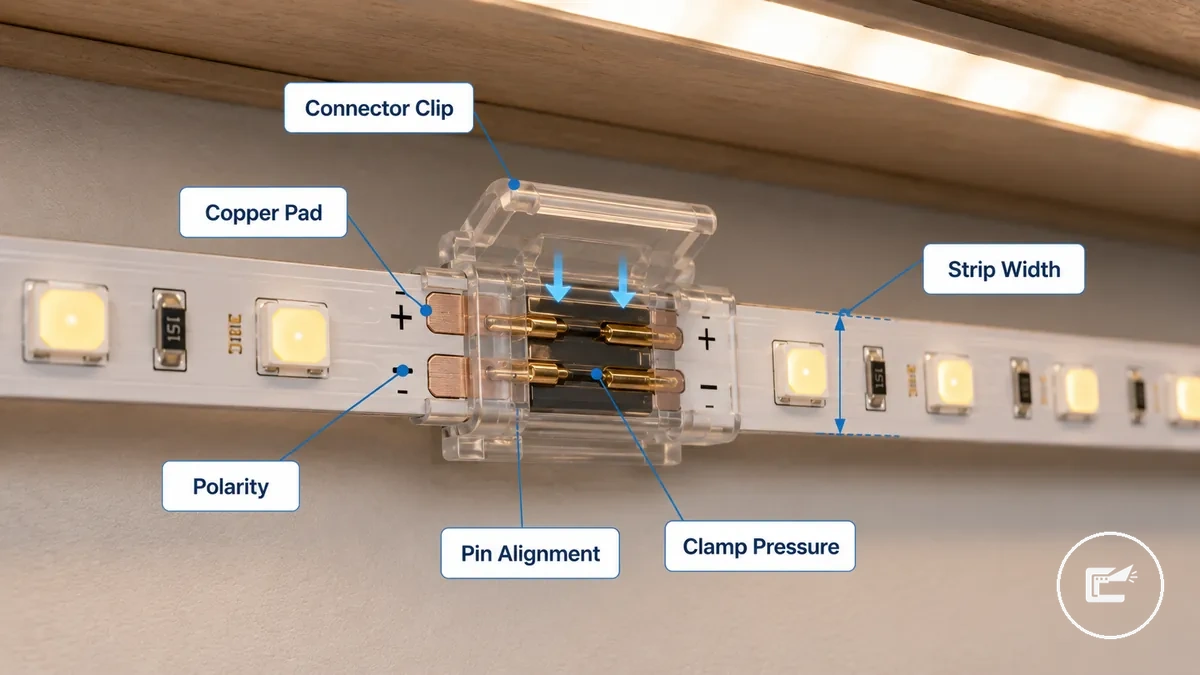

أعطال تلامس الموصل والقطبية والملاءمة

عندما يواجه شريط LED انعدام الضوء، الوميض، أو قسمًا ميتًا، قد يقطع عطل الموصل التيار حتى لو كان الشريط ومصدر الطاقة لا يزالان صالحين للاستخدام. يجب فحص تلامس الموصل والقطبية والملاءمة قبل افتراض تلف الشريط. يمكن لأعطال الموصل أن تحاكي شريطًا تالفًا.

غالبًا ما تنشأ أعطال تلامس الموصل والقطبية والملاءمة من ضعف التلامس على سطح التلامس، قطبية معكوسة، عدم تطابق عرض الشريط، مشكلات محاذاة الدبوس، أو ضغط مشبك غير كافٍ. قد يبدو مشبك الموصل متصلاً بينما الوسادة النحاسية غير مرتبطة بالكامل، وقد يُحدث المشبك المرتخي أعراضًا متقطعة لأن التلامس غير مستقر.

يسهل تشخيص أعطال تلامس الموصل والقطبية والملاءمة عندما تكون منطقة التلامس مرئية. تُظهر الصورة أدناه نقاط التلامس التي تُسبب عادةً أعراض انعدام الضوء أو الوميض.

ملاءمة الموصل والقطبية وضغط التلامس هي الفحوصات الرئيسية. تتحقق قائمة الفحص هذه من التلامس الفيزيائي والملاءمة قبل تحديد ما إذا كانت المشكلة مرتبطة على الأرجح بضعف التلامس أو ملاءمة غير متوافقة.

• تلامس الموصل: افحص ما إذا كان سطح التلامس يصل بالكامل إلى الوسادة النحاسية؛ قد يُسبب ضعف التلامس انعدام الضوء.
• قطبية معكوسة: افحص علامات القطبية عند نهاية الشريط؛ قد تمنع القطبية المعكوسة استجابة الشريط الطبيعية.
• عرض الشريط: افحص ما إذا كان الموصل يتطابق مع عرض الشريط؛ قد يؤدي عطل الملاءمة إلى فشل متقطع.
• محاذاة الدبوس: افحص ما إذا كانت محاذاة الدبوس تتطابق مع نقطة التلامس؛ قد يُحدث عدم المحاذاة قسمًا ميتًا أو عدم استجابة.
• ضغط المشبك: افحص ما إذا كان ضغط المشبك يثبت الشريط بإحكام؛ قد يُسهم المشبك المرتخي في حدوث وميض.
• تعرض الوسادة النحاسية: افحص ما إذا كانت مساحة كافية من الوسادة النحاسية مكشوفة للتلامس؛ قد تؤثر مساحة التلامس المحدودة على تدفق التيار.

عادةً ما يتضمن ضعف التلامس اتصالاً قد يعمل بشكل متقطع، بينما تتضمن الملاءمة غير المتوافقة غالبًا عرض الشريط أو محاذاة الدبوس التي تمنع التلامس الموثوق منذ البداية.

مشكلات وحدة التحكم وخافت الإضاءة وجهاز التحكم عن بُعد وإعادة الضبط

عندما يستجيب شريط LED بشكل غير متناسق، أو يغير اللون بشكل غير صحيح، أو لا يعمل التعتيم، أو يتجاهل جهاز التحكم عن بُعد، فقد تأتي المشكلة من مسار التحكم وليس من الشريط نفسه. يمكن لوحدة التحكم، أو خافت الإضاءة، أو جهاز التحكم عن بُعد، أو حالة إعادة الضبط أن تؤثر على سلوك الشريط حتى عند وجود الطاقة. يمكن أن يساعد سلوك التجاوز في فصل فشل التحكم عن فقدان الطاقة.

إذا لم يستجب جهاز التحكم عن بُعد، فقد يكون من المفيد فحص البطارية، مسار الإشارة، حالة الاقتران، أو حالة المستقبل. إذا تسبب خافت الإضاءة في وميض أو تعتيم غير منتظم، فقد يكون تصنيف الحمل أو استجابة خافت الإضاءة جزءًا من المشكلة. قد تؤثر وحدة التحكم أو وحدة التحكم أيضًا على تغيير اللون أو سلوك قناة الخرج عندما يستجيب الشريط بشكل مختلف عن المتوقع.

إذا كان الشريط يعمل عند تجاوز وحدة التحكم والتوصيل عبر طاقة مباشرة، فقد يكون جهاز التحكم متورطًا في مسار العطل. إذا فشل الشريط مع الطاقة المباشرة، فقد تكون الحالة خارج نطاق وحدة التحكم، خافت الإضاءة، جهاز التحكم عن بُعد، أو حالة إعادة الضبط. يمكن فحص مشكلات وحدة التحكم وخافت الإضاءة وجهاز التحكم عن بُعد وإعادة الضبط باستخدام التسلسل البسيط أدناه، والذي ينطبق فقط عند وجود جهاز تحكم في الإعداد.

1. جهاز التحكم عن بُعد: افحص البطارية واستجابة الإشارة. إذا لم يُظهر جهاز التحكم عن بُعد أي استجابة، فقد تتعلق المشكلة بالبطارية أو مسار الإشارة أو المستقبل.
2. الاقتران: افحص ما إذا كان الاقتران مطلوبًا لوحدة التحكم أو جهاز التحكم عن بُعد. إذا فُقد الاقتران، فقد لا يستجيب الشريط للأوامر.
3. إعادة الضبط: افحص ما إذا كانت وحدة التحكم في حالة إعادة ضبط غير متوقعة. إذا تم تغيير الإعدادات، فقد يختلف سلوك الشريط حتى يتم استعادة حالة التحكم.
4. خافت الإضاءة: افحص خافت الإضاءة وتصنيف الحمل. إذا ظهر وميض أو تعتيم غير مستقر، فقد تساهم حالة خافت الإضاءة في العرض.
5. التجاوز: افحص سلوك الشريط مع الطاقة المباشرة عند الاقتضاء. إذا كان الشريط يعمل عند تجاوزه، فقد تشير النتيجة إلى مشكلة في وحدة التحكم أو خافت الإضاءة أو جهاز التحكم عن بُعد أو قناة الخرج بدلاً من الشريط نفسه.

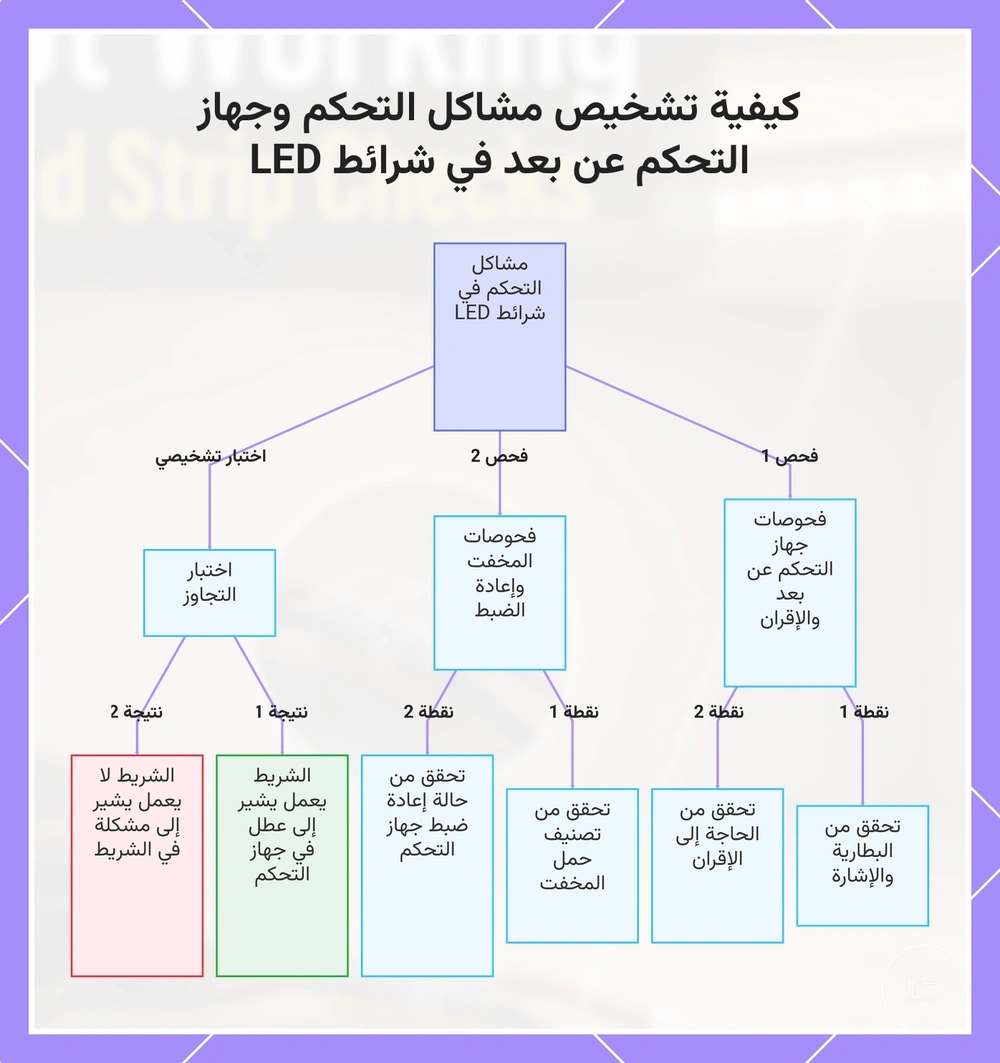

يوضح هذا المخطط الفحوصات الرئيسية لمشاكل التحكم في شرائط LED، بما في ذلك اختبارات جهاز التحكم عن بعد، والمخفت، وإعادة الضبط، والتجاوز.

نقاط القص والوسادات النحاسية وأعطال إعادة التوصيل

عندما يتوقف شريط LED عن العمل بعد قصه أو تمديده أو إعادة توصيله، غالبًا ما يقع العطل في الجزء المعدل. قد تؤثر نقطة القص، الوسادات النحاسية، وصلة اللحام، سن الموصل، أو علامة القطبية على الاستمرارية وخرج الإضاءة عندما يكون التوصيل غير مكتمل أو غير متحاذٍ. الجزء المعدل هو منطقة الفحص ذات الأولوية القصوى.

غالبًا ما تبدأ أعطال نقاط القص والوسادات النحاسية وإعادة التوصيل بحالة مرئية بالقرب من نقطة التوصيل. قد يُسبب علامة قص لا تتوافق مع منطقة التوصيل المقصودة، وسادة نحاسية ذات تلامس ضعيف، وصلة لحام ذات استمرارية متقطعة، أو علامة قطبية معكوسة انعدام الضوء أو وميضًا أو قسمًا ميتًا. عندما تنقطع الاستمرارية عند نهاية الشريط أو توصيل كابل التمديد، تكون المنطقة المتأثرة عادةً موضعية بدلاً من أن تمتد عبر الشريط بأكمله.

قد يتضمن عطل إعادة التوصيل القابل للإصلاح مشكلة تلامس في منطقة الوسادة، وصلة اللحام، سن الموصل، أو توصيل كابل التمديد. قد يُظهر جزء الشريط التالف تلفًا مرئيًا في الشريط أو حالة تبقى دون تغيير بعد فحص نقطة التوصيل. يمكن فحص أعطال نقاط القص والوسادات النحاسية وإعادة التوصيل باستخدام قائمة الفحص أدناه، والتي تتحقق من الجزء المعدل دون تحويل استكشاف الأخطاء إلى دليل قص كامل.

• علامة القص: افحص ما إذا كانت علامة القص تتوافق مع منطقة التوصيل المقصودة؛ قد يؤدي موقع القص الرديء إلى قطع الاستمرارية ويؤدي إلى انعدام الضوء.
• الوسادات النحاسية: افحص ما إذا كانت الوسادات النحاسية تبقى مكشوفة وتُحدث تلامسًا مناسبًا؛ قد يقلل التلامس المحدود من خرج الإضاءة أو يوقفه.
• وصلة اللحام: افحص ما إذا كانت وصلة اللحام تبدو مستمرة؛ قد يؤدي عطل موضعي عند الوصلة إلى قطع تدفق الطاقة إلى الجزء التالي.
• سن الموصل: افحص ما إذا كان سن الموصل يصل إلى الوسادة النحاسية بشكل صحيح؛ قد يُحدث ضعف الالتصاق وميضًا أو قسمًا ميتًا.
• كابل التمديد: افحص نقطة توصيل كابل التمديد؛ قد يؤثر التوصيل المرتخي أو غير المكتمل على الاستمرارية واستجابة الشريط.
• علامة القطبية: افحص ما إذا كانت علامة القطبية تتطابق مع كابل التمديد المتصل أو نهاية الشريط؛ قد يؤدي التوصيل المعكوس إلى عدم وجود خرج من الجزء الموضعي.

عندما يبقى نمط العطل محصورًا في الجزء المعدل، قد يساعد المزيد من السياق حول مشكلات القص والتوصيل في توضيح الحالات الأوسع المتعلقة بالتوصيل.

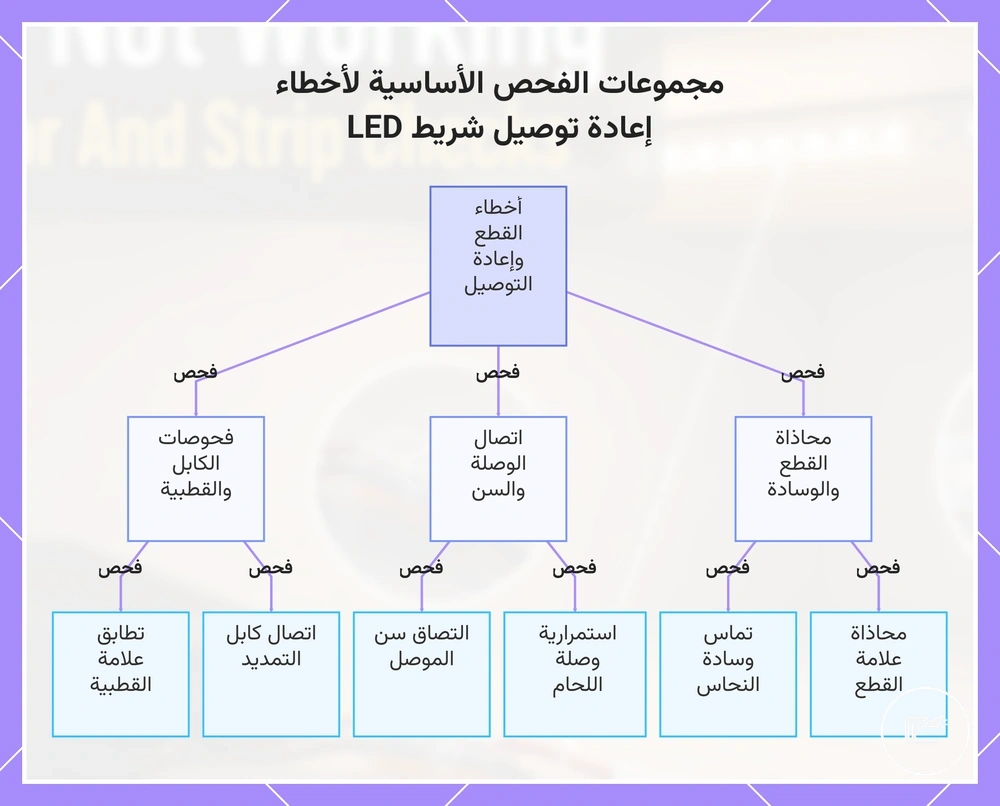

يجمع هذا الرسم البياني نقاط الفحص الأكثر شيوعًا لتشخيص أعطال شريط LED بعد القطع أو إعادة التوصيل.

أقسام الشريط التالفة ومصابيح LED الميتة

عندما يبقى قسم تالف من الشريط أو مصابيح LED ميتة مظلمة بعد فحوصات التوصيل، قد تكون مادة الشريط أو قسم LED تالفًا. يمكن أن ينشأ الفشل الموضعي من رقائق LED، أثر نحاسي، منطقة مقاومة، إجهاد الطبقة اللاصقة، التعرض للحرارة، أو تلف الانحناء. يفصل هذا بين تلف الشريط المحتمل وضعف التلامس.

تحت الخزائن، قد يظهر تلف الشريط المرئي على شكل شريط متصدع، علامات حرق، تعرض للماء، انحناءات حادة، طبقة لاصقة مرتخية، أو مناطق متأثرة بالحرارة. تهم هذه العلامات لأن القسم التالف يمكن أن يُنشئ قسمًا ميتًا، فقدانًا للون، وميضًا، أو حاجة للاستبدال اعتمادًا على مكان ظهور الفشل الموضعي.

يجب الحكم على أقسام الشريط التالفة ومصابيح LED الميتة من خلال الأعراض الموضعية والحالة المرئية بعد فحص نقاط التوصيل. يعتمد الاستبدال على المنطقة المتضررة، وما إذا كان العرض يتكرر، وما إذا كان يمكن عزل جزء الشريط المتأثر.

الحالة المرئية	المنطقة المتأثرة المحتملة	العرض	إشارة الإصلاح أو الاستبدال
قسم ميت	رقائق LED أو أثر نحاسي	قسم ميت أو لا خرج في منطقة واحدة	قد يحتاج إلى استبدال إذا بقي القسم مظلمًا بعد فحوصات التلامس.
شريط متصدع	أثر نحاسي أو منطقة مقاومة	فقدان اللون، وميض، أو فشل موضعي	قد يشير إلى تلف الشريط عندما يعبر الصدع المسار النشط.
علامة حرق	رقائق LED، منطقة مقاومة، أو أثر قريب	وميض، تعتيم، أو مصابيح LED ميتة	قد يُنشئ حاجة للاستبدال إذا كانت العلامة قريبة من القسم الفاشل.
تعرض للماء	منطقة الوسادة، رقائق LED، أو أثر نحاسي	خرج متقطع، فقدان اللون، أو قسم ميت	قد يتطلب استبدالًا عندما يتكرر نفس العطل الموضعي بعد التجفيف وفحوصات إعادة التوصيل.
انحناء حاد	أثر نحاسي أو ظهر الشريط	قسم ميت، وميض، أو فقدان اللون	قد يشير إلى تلف الانحناء إذا بدأ العرض عند نقطة الانحناء.
منطقة متأثرة بالحرارة	رقائق LED، منطقة مقاومة، أو الطبقة اللاصقة	تعتيم، وميض، أو فشل موضعي	قد يدعم الاستبدال عندما يترك التعرض للحرارة علامات مرئية أو فقدان خرج متكرر.

اختبار العطل قبل استبدال الأجزاء

يبدأ اختبار العطل قبل استبدال الأجزاء بعزل المكون المحتمل تعطله بدلاً من افتراض تلف شريط LED. النهج الأكثر أمانًا هو الانتقال من فحوصات الطاقة إلى فحوصات التوصيل، ثم فحوصات وحدة التحكم، وأخيرًا فحوصات حالة الشريط. يجب أن يعزل الاختبار مكونًا واحدًا في كل مرة.

يستخدم اختبار العطل قبل استبدال الأجزاء تسلسلاً بسيطًا لعزل المكونات قبل اتخاذ قرارات الاستبدال. اتبع الخطوات أدناه باستخدام فحوصات آمنة فقط، وتجنب الأعمال غير الآمنة المتعلقة بالأسلاك الحية أو إجراءات الإصلاح الكهربائي المتقدمة.

1. وجود الطاقة: تحقق من مصدر الطاقة باستخدام مُهايئ معروف بأنه جيد عند توفره. إذا استجاب الشريط باستخدام المُهايئ المعروف، فقد يكون مصدر الطاقة الأصلي جزءًا من العطل.
2. تطابق الجهد: افحص ما إذا كان ملصق الطاقة المرئي يتطابق مع متطلبات الشريط. إذا بدا أن تطابق الجهد غير صحيح، فقد يؤثر إعداد الطاقة على استجابة الشريط الطبيعية.
3. استمرارية الموصل: افحص الموصل، تلامس الوسادة النحاسية، ونقاط التوصيل. إذا تحسن التلامس واستجاب الشريط، فقد يكون العطل متعلقًا باستمرارية الموصل بدلاً من الشريط نفسه.
4. تجاوز وحدة التحكم: استخدم فحص التوصيل المباشر عندما يشمل الإعداد وحدة تحكم. إذا استجاب الشريط عند تجاوز وحدة التحكم، فقد تشير النتيجة إلى عطل في التحكم بدلاً من تلف الشريط.
5. استجابة جزء الشريط: لاحظ ما إذا كان جزء واحد من الشريط يبقى مظلمًا بينما تستجيب أقسام أخرى. قد يساعد القسم الميت في عزل العطل إلى جزء موضعي بدلاً من الشريط بأكمله.
6. اختبار شريط LED: استخدم جهاز اختبار شريط LED عند توفره وعندما يكون مناسبًا لنوع الشريط. إذا أنتج جهاز الاختبار استجابة، فقد تساعد النتيجة في تضييق العطل إلى مكون آخر في النظام.

تساعد فحوصات استكشاف الأخطاء وإصلاحها هذه في فصل تشخيص العطل عن إرشادات الإعداد. للحصول على إرشادات إعداد أوسع، راجع عملية التركيب. إذا بقي العطل غير واضح بعد عزل كل مكون، فيجب أن تعتمد قرارات الاستبدال على نتائج الفحوصات بدلاً من الافتراضات حول جزء واحد.

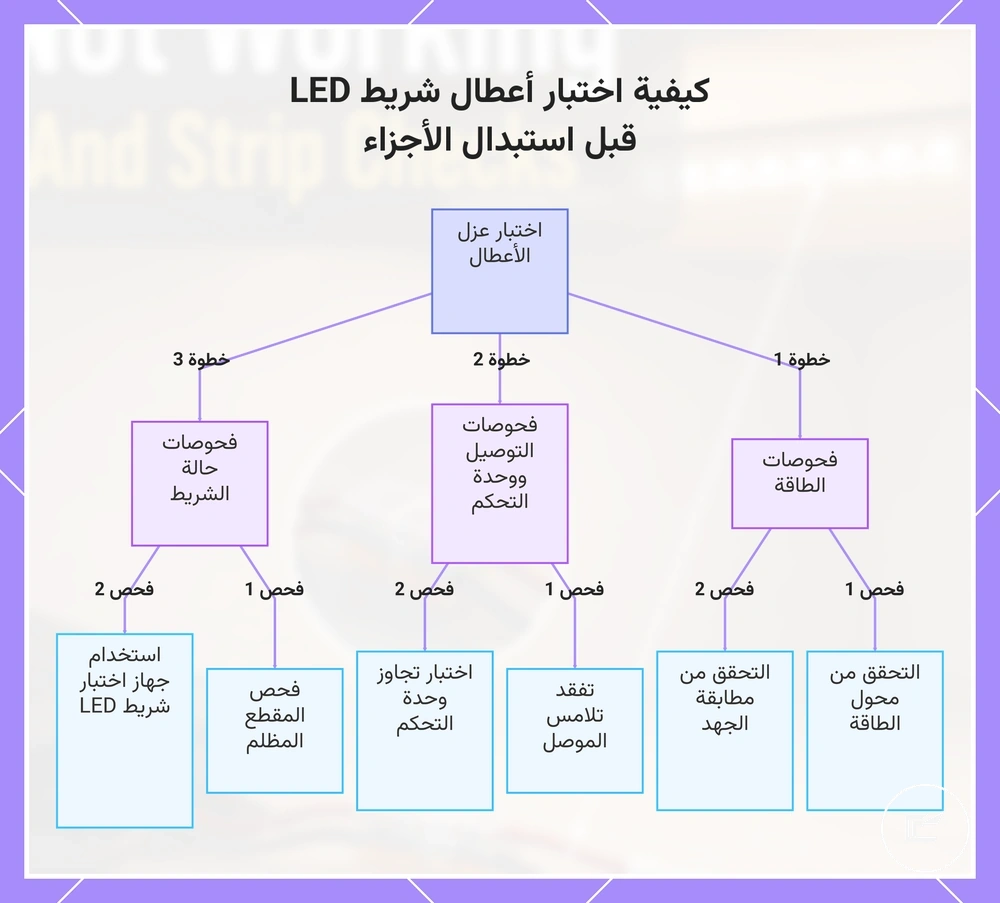

يوضح هذا المخطط تسلسل الاختبار الموصى به خطوة بخطوة لعزل المكون المعطل في نظام شريط LED، بدءاً بفحوصات الطاقة وانتهاءً بفحوصات حالة الشريط.

متى تحتاج الموصل أو مصدر الطاقة أو وحدة التحكم أو الشريط إلى الاستبدال

يعتمد الاستبدال على ما إذا كان استكشاف الأخطاء يشير إلى جزء معين معطل، أو حالة مرئية، أو مشكلة توافق، أو علامة فشل قابلة للتكرار. يجب أن تستند قرارات الموصل ومصدر الطاقة ووحدة التحكم وخافت الإضاءة وكابل التمديد وجزء الشريط إلى أدلة متسقة بدلاً من عرض واحد. يجب أن يتبع الاستبدال الأدلة، وليس التخمين.

قد لا يتطلب العطل القابل للإصلاح استبدالاً. على سبيل المثال، قد يستجيب الموصل ذو التلامس الضعيف بعد إعادة التوصيل أو التعديل، بينما قد يستمر المكون التالف أو المتقادم في إظهار نفس علامة الفشل حتى بعد اكتمال فحوصات التوافق والتوصيل.

يصبح تقييم متى تحتاج الموصل أو مصدر الطاقة أو وحدة التحكم أو الشريط إلى الاستبدال أسهل بعد عزل الجزء المحتمل تعطله. ينظم الجدول أدناه إشارات الاستبدال وشروط الاستبدال ومخاطر الاستبدال حسب المكون. التوافق وقابلية التكرار مهمان قبل اتخاذ قرار استبدال أي جزء.

الجزء	إشارة الاستبدال	الفحص قبل الاستبدال	خطر الاستبدال المبكر
الموصل	يبقى ضعف التلامس بعد التعديل أو إعادة التوصيل	تحقق من جودة التلامس وحالة التوصيل	قد يُخلط بين عطل قابل للإصلاح وحالة استبدال
مصدر الطاقة	تبقى علامة الفشل بعد الفحوصات ويُشتبه في وجود مشغل أو مصدر طاقة معطل	تأكد من تطابق الجهد واستجابة الطاقة	قد يتم استبدال مصدر الطاقة بينما عطل آخر هو المسبب للعرض
وحدة التحكم أو خافت الإضاءة	يبقى فشل التحكم بعد اختبار التجاوز	تحقق من نتائج تجاوز وحدة التحكم واستجابة الشريط	قد يُخلط بين مشكلة حالة الشريط وعطل في وحدة التحكم أو خافت الإضاءة
كابل التمديد	يظهر العرض المتكرر عند مسار الكابل أو منطقة التوصيل	تأكد من الاستمرارية وحالة التوصيل	قد يتم تجاهل عطل موصل قريب
جزء الشريط	يؤثر تلف مرئي أو عرض متكرر على نفس المنطقة	افحص حالة جزء الشريط والاستجابة الموضعية	قد يُخلط بين مشكلة متعلقة بالتوصيل وتلف الشريط

يعتمد توقيت الاستبدال على علامة الفشل والتوافق وقابلية تكرار الأعراض. للحصول على اعتبارات أوسع حول التوقيت وسياق متعلق بالشيخوخة، راجع إرشادات الاستبدال والعمر الافتراضي.

الأعراض غير الآمنة التي يجب أن توقف استكشاف الأخطاء

الأعراض غير الآمنة توقف استكشاف الأخطاء العادي. عندما تظهر الحرارة، رائحة احتراق، شرار، أو عزل تالف، تتغير الأولوية من تحديد العطل إلى تقليل المخاطر. الأعراض غير الآمنة توقف استكشاف الأخطاء العادي.

يتضمن استكشاف الأخطاء العادي ذو الجهد المنخفض فحوصات روتينية للتوصيلات وأدوات التحكم وحالة الشريط. يتغير الحد عندما تشير علامات التحذير إلى حالة غير آمنة بدلاً من عطل عادي. في تلك الحالات، افصل الطاقة، وتوقف عن الاختبار، وتجنب المزيد من الفحوصات المتعلقة بالطاقة.

يمكن التعرف على الأعراض غير الآمنة التي يجب أن توقف استكشاف الأخطاء باستخدام قائمة التحذير أدناه. تحدد إشارات التوقف هذه متى يكون الإجراء الفوري أكثر أهمية من مواصلة التشخيص. للحصول على معايير إضافية للتصعيد، راجع علامات التحذير المتعلقة بالسلامة.

• الحرارة: قد تشير الحرارة الشديدة الصادرة من مصدر الطاقة أو وحدة التحكم أو الموصل أو منطقة الشريط إلى حالة غير آمنة. افصل الطاقة وتوقف عن استكشاف الأخطاء.
• رائحة الاحتراق: تشير رائحة الاحتراق الصادرة من أي مكون إلى حالة خطر محتملة. افصل الطاقة، وتجنب إعادة الاستخدام، واستشر مساعدة مؤهلة.
• الشرار: الشرار عند الموصل أو الكابل أو مصدر الطاقة أو منطقة الشريط هو إشارة توقف. افصل الطاقة فورًا، وتجنب إعادة الاستخدام، واستشر مساعدة مؤهلة.
• العزل التالف: قد يزيد العزل التالف على كابل أو مكوّن متعلق بالطاقة من الخطر. افصل الطاقة، وتجنب إعادة الاستخدام، وتوقف عن الاختبار.
• الإطفاء المتكرر: إذا استمر الإطفاء المتكرر، خاصة بالقرب من مصدر الطاقة أو مسار التحكم، فقد تتطلب الحالة تصعيدًا للسلامة. افصل الطاقة وتوقف عن استكشاف الأخطاء حتى يتم تقييم السبب.
• الاحتراق أو الذوبان المرئي: تشير علامات الحرق أو المواد المنصهرة أو ضرر مماثل على أي مكون إلى حالة غير آمنة. افصل الطاقة، وتجنب إعادة الاستخدام، واستشر مساعدة مؤهلة.

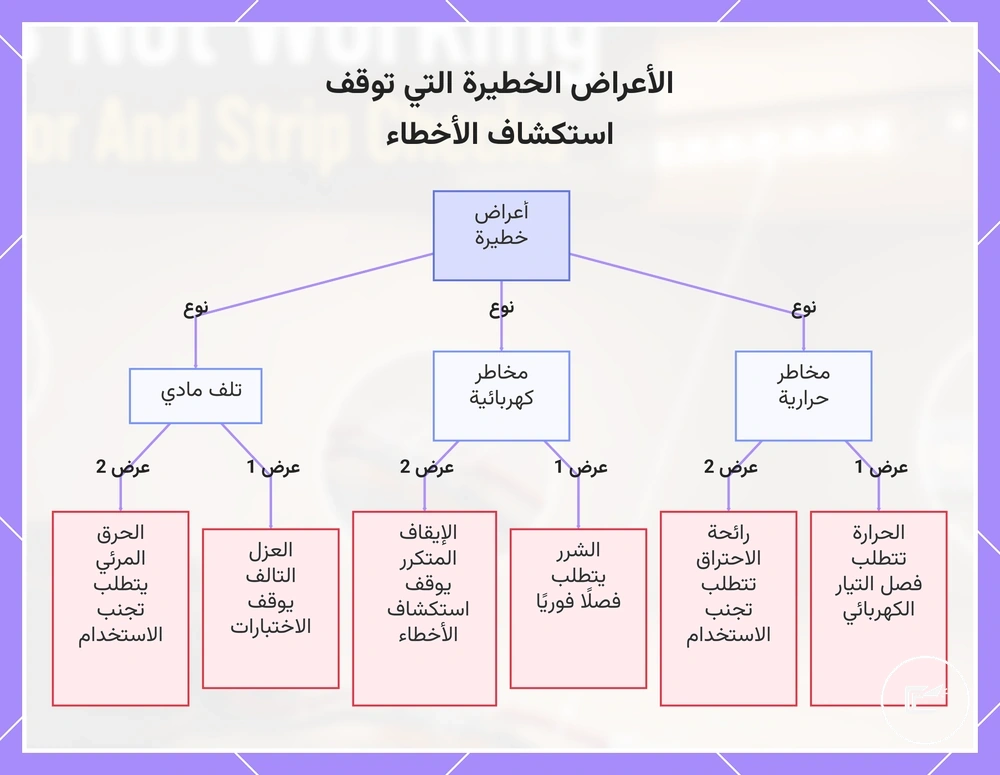

يسرد هذا المخطط علامات التحذير التي تتطلب إجراءً فوريًا أثناء استكشاف أخطاء شرائط LED، بما في ذلك مؤشرات الحرارة والكهرباء والتلف المادي.
