تركيب شرائط LED أسفل الخزائن
يبدأ تركيب شرائط LED أسفل الخزائن بتخطيط مسار الشريط على الجانب السفلي للخزانة، والتأكد من وجود مصدر طاقة مناسب بجهد منخفض، واختيار طريقة تثبيت تناسب ظروف التركيب. يمكن أن تؤثر هذه العملية على خرج الضوء، ووضوح مسار الكابل، وسهولة الوصول إلى المكونات في المستقبل. تركز هذه الصفحة على قرارات التركيب العملية لـ ملحقات شرائط LED وإضاءة الخزائن مع إبقاء النطاق مقتصرًا على التحضير، وفحص التوصيلات، والتحديد المكاني، واعتبارات التثبيت.
يعتمد التركيب الصحيح على ظروف سطح الخزانة، ونوع الشريط، وطريقة التغذية الكهربائية، وتصميم الموصلات، وظروف الحرارة، وتخطيط مسار الكابل. قد يدعم الجانب السفلي النظيف والجاف للخزانة التثبيت باللاصق، بينما قد تتطلب المسافات الأطول، أو مكونات التثبيت الأثقل، أو التخطيطات الأكثر تعقيدًا دعمًا إضافيًا للتثبيت، أو تخطيط كابلات التمديد، أو فحص الموصلات قبل التركيب النهائي.
قبل البدء في التثبيت، من المفيد التحقق من توفر الطاقة، وتوافق الجهد الكهربائي، واتجاه الموصلات، والمسار المخطط بين مصدر الطاقة والشريط. يمكن أن يساعد الاختبار المبكر في تحديد مشكلات التوصيل، أو خرج الضوء غير المتساوي، أو إجهاد الكابل بينما لا تزال التعديلات سهلة التنفيذ.
غالبًا ما تكون تركيبات الجهد المنخفض مناسبة لأعمال الصيانة الذاتية الدقيقة عندما تكون توافقية المكونات وتمديد الكابلات واضحة. إذا كان التركيب يتضمن أسلاك التيار الرئيسي، أو أسلاكًا مخفية، أو مشغلات موصلة بشكل ثابت، أو قدرة كهربائية غير مؤكدة، فقد يكون من المناسب تقييم الوضع بواسطة كهربائي مؤهل.
فحوصات تركيب الإضاءة أسفل الخزائن قبل البدء
تعتمد ملاءمة التركيب أسفل الخزائن على حالة الخزانة، وتوفر الطاقة، وتوافق الشريط، وظروف العمل قبل بدء التثبيت. يمكن لمراجعة قصيرة قبل التركيب أن تقلل من خطر ضعف الالتصاق، أو صعوبة تمديد الكابل، أو مشكلات توصيل الطاقة. يساعد التحقق المبكر من هذه المعايير في تحديد ما إذا كان التركيب بنفسك عمليًا أو ما إذا كانت هناك حاجة إلى تحضيرات إضافية.
ركّز على سطح الخزانة، وموقع المخرج الكهربائي، وموضع المشغل، وتوافق الجهد، وطول مسار الشريط، وأي أعمال حفر أو توصيل ثابت مخططة. يمكن أن تؤثر كل حالة على ملاءمة التركيب، وإدارة الكابلات، وسهولة الوصول للصيانة المستقبلية.
- إذا لم يكن سطح الخزانة نظيفًا وجافًا، فقد يكون التثبيت باللاصق أقل موثوقية وقد تكون هناك حاجة لتجهيز السطح قبل التركيب.
- إذا كان مصدر الطاقة بعيدًا عن منطقة التركيب، فتأكد من أن مسار الكابل يبقى عمليًا ولا يُحدث توصيلات ظاهرة أو مجهدة.
- إذا كانت مجموعة الجهد المنخفض تستخدم مشغلًا منفصلًا، فتحقق من أن موقع المشغل يظل في متناول اليد بعد التركيب.
- إذا لم يتطابق جهد الشريط ونوع الموصل ومواصفات مصدر الطاقة، فقد تحدث مشكلات في التوافق أثناء الاختبار أو التشغيل.
- إذا كان طول المسار المخطط أطول من المتوقع، فتحقق من التخطيط قبل التثبيت لتقليل خطر إعادة العمل.
- إذا كان الحفر مطلوبًا، افحص مادة الخزانة والمنطقة المحيطة لتقليل خطر التلف غير المقصود للجانب السفلي للخزانة أو المكونات المخفية.
عند تقييم مخاطر التركيب، ابدأ بفحوصات بسيطة قبل تثبيت أي شريط. يمكن أن تساعد مراجعة السلامة قبل التركيب في تحديد الظروف التي قد تتطلب تخطيطًا إضافيًا، خاصةً عندما يظل توافق الجهد، واختيار الموصل، وتباعد الحرارة، أو تمديد الكابل غير مؤكد.
قد يكون إعداد الجهد المنخفض مع مجموعة قابلة للتوصيل مناسبًا للتركيب بنفسك عندما يكون توفر الطاقة، وتمديد الكابل، وملاءمة المكونات واضحة. إذا كان الأمر يتضمن توصيلًا ثابتًا، أو أحمال طاقة غير مؤكدة، أو خزائن تالفة، أو أعمال كهربائية على التيار الرئيسي، فقد يكون من المناسب تقييم الوضع بواسطة كهربائي مؤهل أو غيره من المختصين المؤهلين.

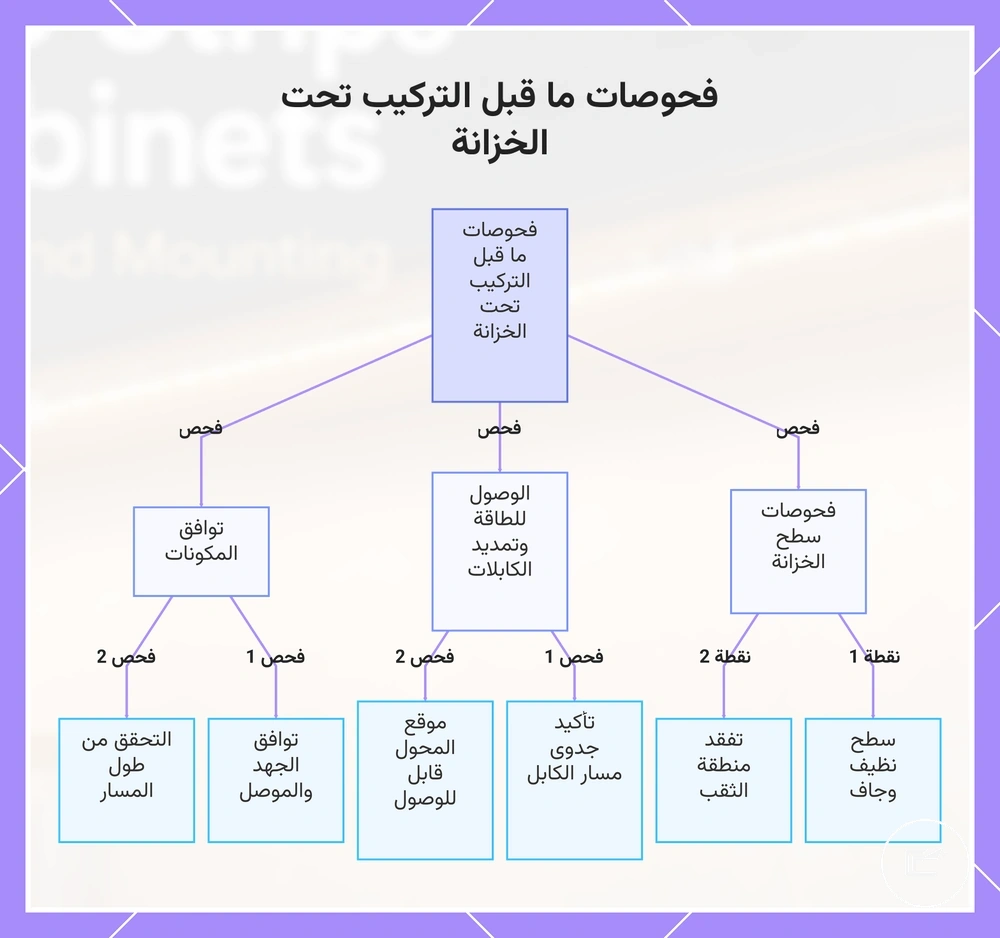

يوضح هذا المخطط الفحوصات الرئيسية السابقة للتركيب لإضاءة تحت الخزانة، والتي تشمل سطح الخزانة، وإمكانية الوصول للطاقة وتمديد الكابلات، وتوافق المكونات.
عندما يكون التركيب بنفسك مناسبًا
عادةً ما يكون التركيب بنفسك مناسبًا عندما تستخدم مجموعة الجهد المنخفض توصيلة قابلة للفصل وتكون حالة سطح الخزانة، وتوفر الطاقة، وتوافق المكونات واضحة. ينطبق ذلك على تركيبات إضاءة الخزائن حيث يمكن تخطيط مسار الطاقة بسهولة ولا يعتمد التركيب على التوصيل الثابت.
- إذا كان سطح الخزانة نظيفًا وجافًا، فقد يكون التثبيت باللاصق أسهل في تحديد الموضع والتقييم قبل التثبيت النهائي.
- إذا كان المخرج الكهربائي في متناول اليد بالقرب من منطقة التركيب، فإن توفر الطاقة وتخطيط مسار الكابل يكونان أبسط غالبًا.
- إذا كانت مجموعة الجهد المنخفض تتضمن مصدر طاقة ومشغلًا ونظام موصلات متطابقة، فإن فحوصات التوافق تكون أكثر وضوحًا عادةً.
- إذا كان الشريط يتبع مسارًا مستقيمًا بسيطًا، فقد يكون تحديد الموضع والملاءمة أسهل للتأكيد قبل التثبيت.
- إذا تم استخدام موصلات مدعومة من الشركة المصنعة، فقد يكون من الأسهل فحص نقاط التوصيل أثناء الاختبار.
يمكن أن يكون إعداد الجهد المنخفض خيارًا مناسبًا للتركيب بنفسك عند استيفاء هذه الشروط. إذا كان الأمر يتضمن توصيلًا ثابتًا، أو أحمال كهربائية غير مؤكدة، أو تعديلات في الأسلاك، فقد يتغير قرار الملاءمة وقد يكون من المناسب تقييم الوضع بواسطة مختص مؤهل.

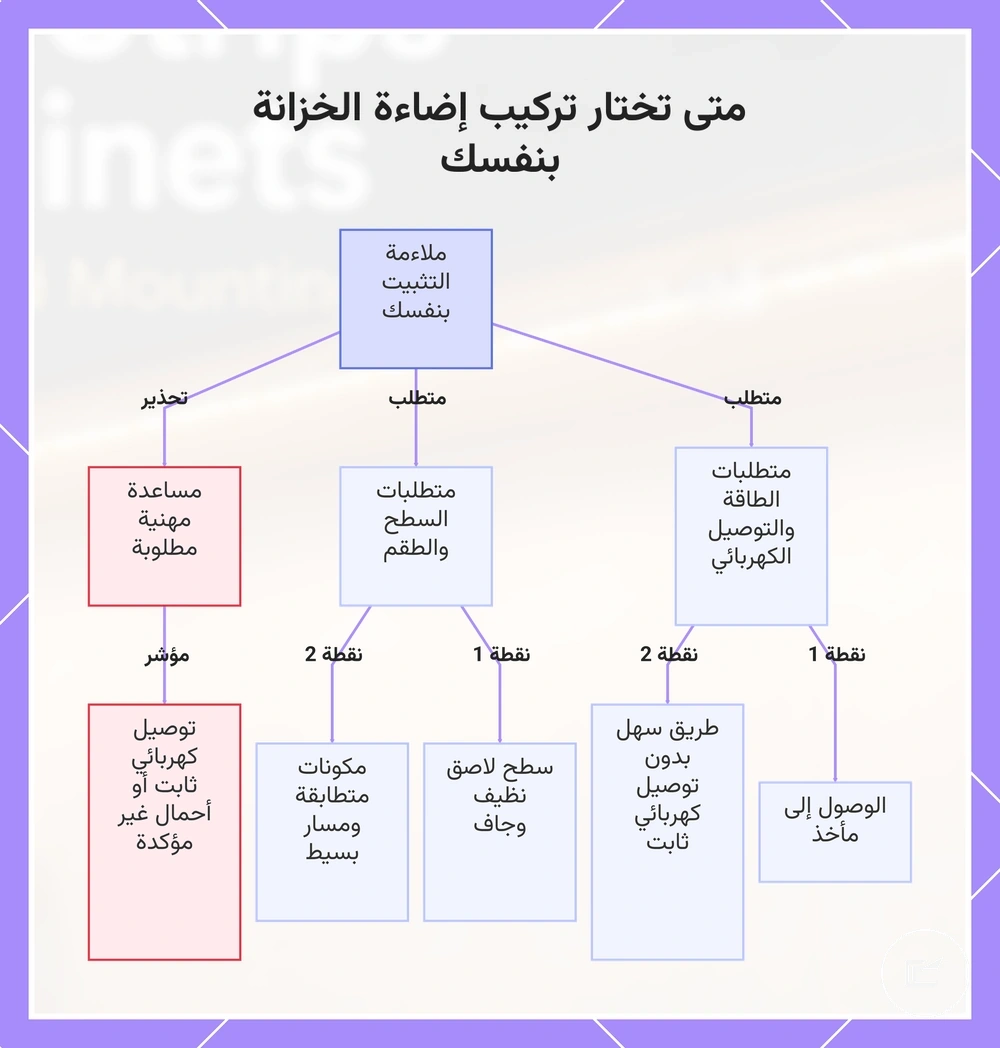

يوضح هذا المخطط الشروط الرئيسية التي تجعل إضاءة الخزانة منخفضة الجهد مناسبة للتركيب بنفسك، ويحدد متى يكون التقييم المهني ضروريًا.
متى يلزم الاستعانة بكهربائي
يلزم الاستعانة بكهربائي عندما يتضمن التركيب أسلاك التيار الرئيسي، أو مشغلًا موصلًا بشكل ثابت، أو أسلاكًا مخفية، أو تمديدًا يتطلب الالتزام بالكود الكهربائي، أو قدرة كهربائية غير مؤكدة. تقع هذه الظروف خارج نطاق الجهد المنخفض ويمكن أن تؤثر على سلامة التركيب.
- إذا كان التوصيل الثابت مطلوبًا بدلاً من التوصيل القابل للفصل، فيجب أن يتولى كهربائي مؤهل قرار توصيل التيار الرئيسي.
- إذا كانت هناك أسلاك مخفية أو وصلة مخفية، فيجب اعتبار التركيب نقطة تصعيد وليس مهمة صيانة ذاتية.
- إذا تم اكتشاف أسلاك تالفة، أوقف التركيب واستشر مختصًا قبل المتابعة.
- إذا كانت القدرة الكهربائية غير واضحة أو قد توجد حالة حمل زائد، يلزم إجراء تقييم إضافي قبل إضافة معدات إضاءة الخزائن.
- إذا تعذر تأكيد مواصفات المشغل الموصول بشكل ثابت، فقد يكون من الصعب تقييم التوافق ومخاطر التركيب.
- إذا كان تمديد الكابل يعتمد على مساحات مخفية أو تمديد يتطلب الالتزام بالكود الكهربائي، فقد يلزم الاستعانة بمختص مرخص لتحديد النهج المناسب.
يساعد حد الجهد المنخفض في فصل تركيبات إضاءة الخزائن القابلة للتوصيل عن الحالات التي تتضمن أسلاك التيار الرئيسي أو ظروف كهربائية غير مؤكدة. عندما تكون إشارات التصعيد هذه موجودة، فإن الخطوة المناسبة التالية هي الاستعانة بكهربائي مؤهل.

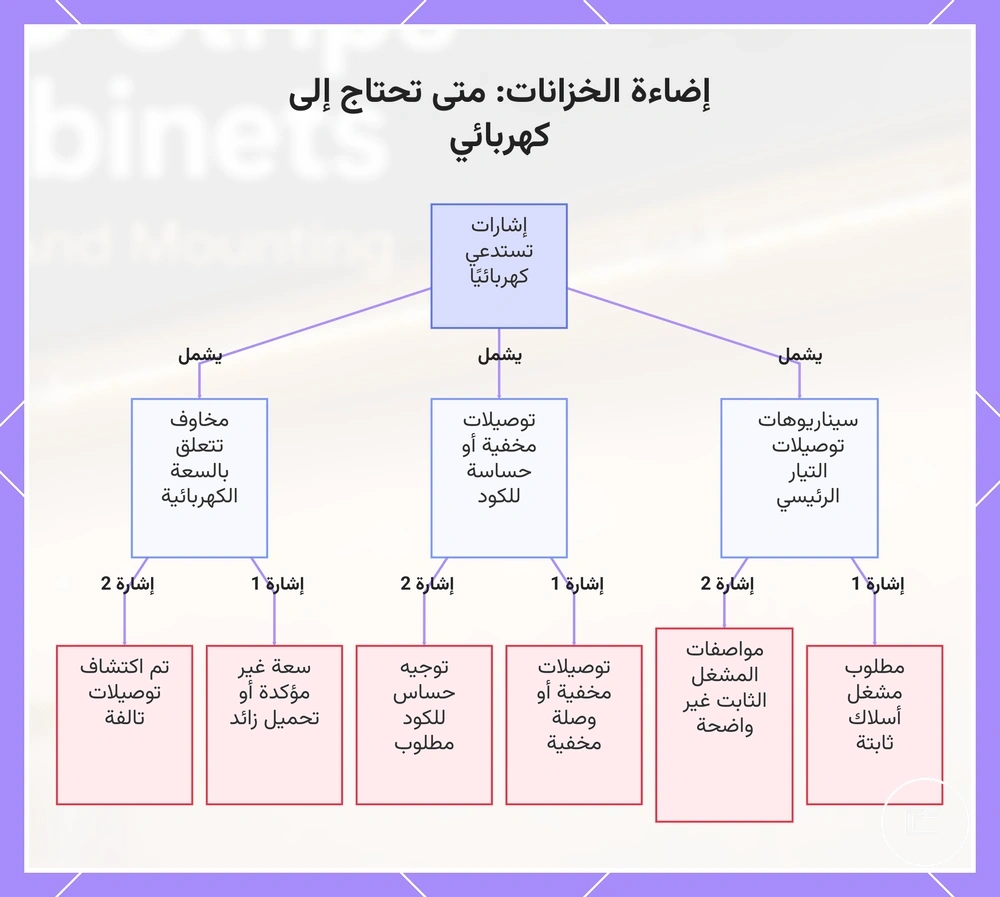

يحدد هذا الرسم البياني إشارات التصعيد الرئيسية التي تشير إلى الحاجة إلى كهربائي لتركيب إضاءة الخزانات.

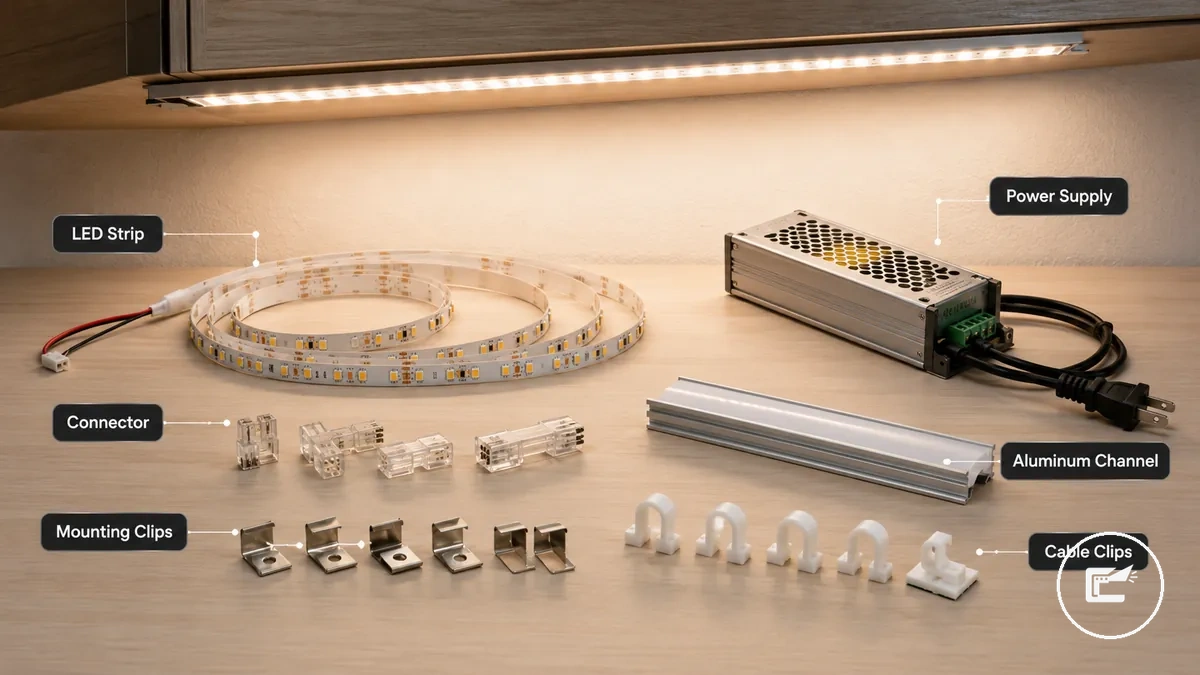

الأدوات والمكونات وقطع التثبيت اللازمة
الأدوات والمكونات وقطع التثبيت هي العناصر التي تدعم توصيل الطاقة، وتثبيت الشريط، والتوصيلات، والتحكم في الكابلات أثناء تركيب شريط LED أسفل الخزائن. يؤدي كل جزء دورًا محددًا في التركيب، لذا يجب أن تظل القائمة مركزة على الوظيفة بدلاً من اختيار المنتج. يمكن أن يؤدي تحديد المكونات المطلوبة قبل التثبيت إلى تقليل مشكلات التوافق، أو تمديد الكابل بشكل غير محكم، أو تعديلات التثبيت لاحقًا في العملية.
يشكل شريط LED ومصدر الطاقة نظام التركيب الأساسي. تساعد الموصلات، وكابل التمديد، ومشابك الكابلات في إدارة التمديد ونقاط التوصيل. يدعم الشريط اللاصق، ومشابك التثبيت، والقناة الألومنيوم، وغطاء الناشر، والمنظف، وشريط القياس، والمقص تجهيز السطح، والتحديد المكاني، والملاءمة حيثما ينطبق ذلك.
يعتمد اختيار المكونات على ظروف التركيب. قد تكون مشابك التثبيت أو القناة الألومنيوم مفيدة عندما يُفضل دعم إضافي يتجاوز الشريط اللاصق وحده، بينما قد تساعد ملحقات كابل التمديد عندما يكون موقع مصدر الطاقة على مسافة أطول. قبل اختيار الأجزاء، راجع تخطيط الطاقة والموصلات لتأكيد متطلبات الجهد والموصل والتوافق.
| المكون | دوره في التركيب | متى يكون مهمًا | تنبيه |
|---|---|---|---|
| شريط LED | مصدر الضوء الأساسي | مطلوب لمسار الإضاءة | يعتمد التوافق على نظام الطاقة |
| مصدر الطاقة | يوفر طاقة التشغيل | مطلوب عندما يحتاج الشريط إلى طاقة خارجية | يجب تأكيد توافق الجهد |
| الموصل | يربط مقاطع الشريط أو المكونات | مفيد عند الحاجة إلى توصيلات مباشرة | قد تختلف ملاءمة الموصل حسب نوع الشريط |

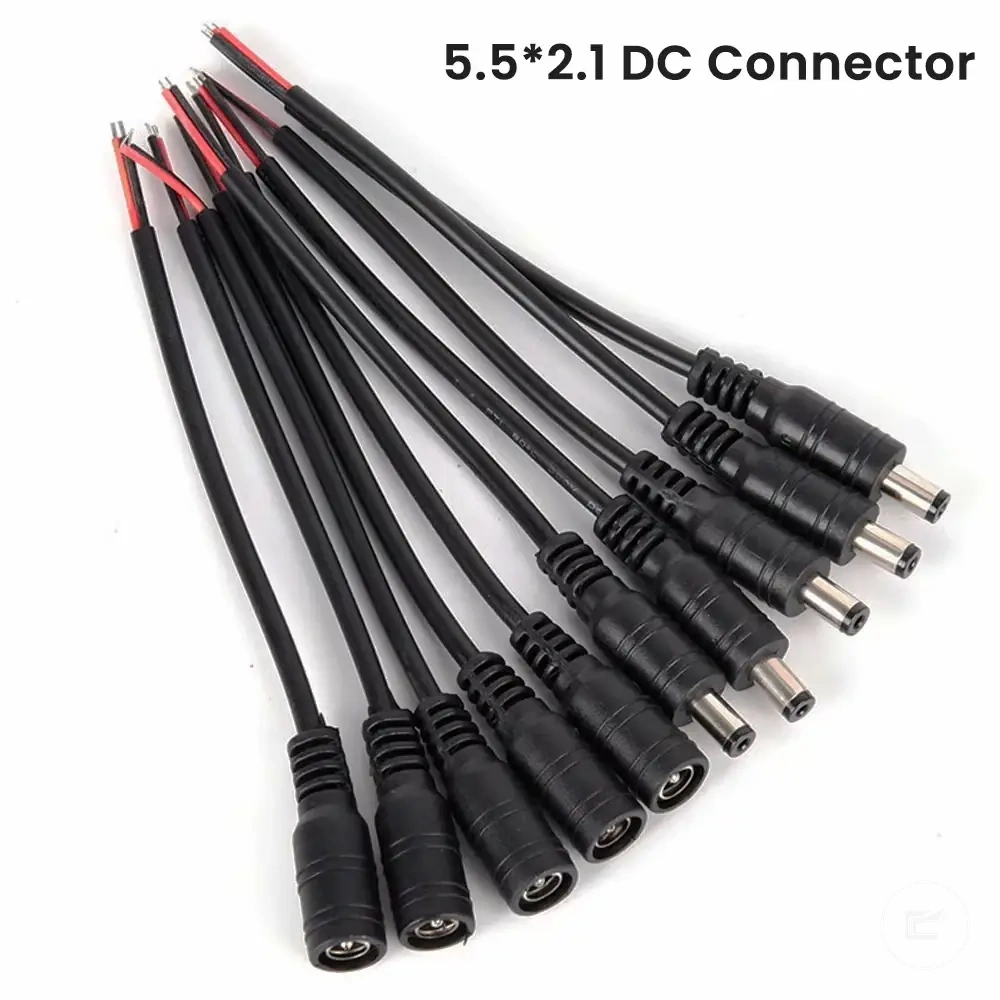

| كابل التمديد | يطيل مسار الكابل | مفيد عندما يكون مصدر الطاقة أبعد | تأكد من التوافق قبل الاستخدام |
| الشريط اللاصق | يدعم تثبيت الشريط | يعمل بشكل أفضل على سطح نظيف | يمكن أن تؤثر حالة السطح على الالتصاق |

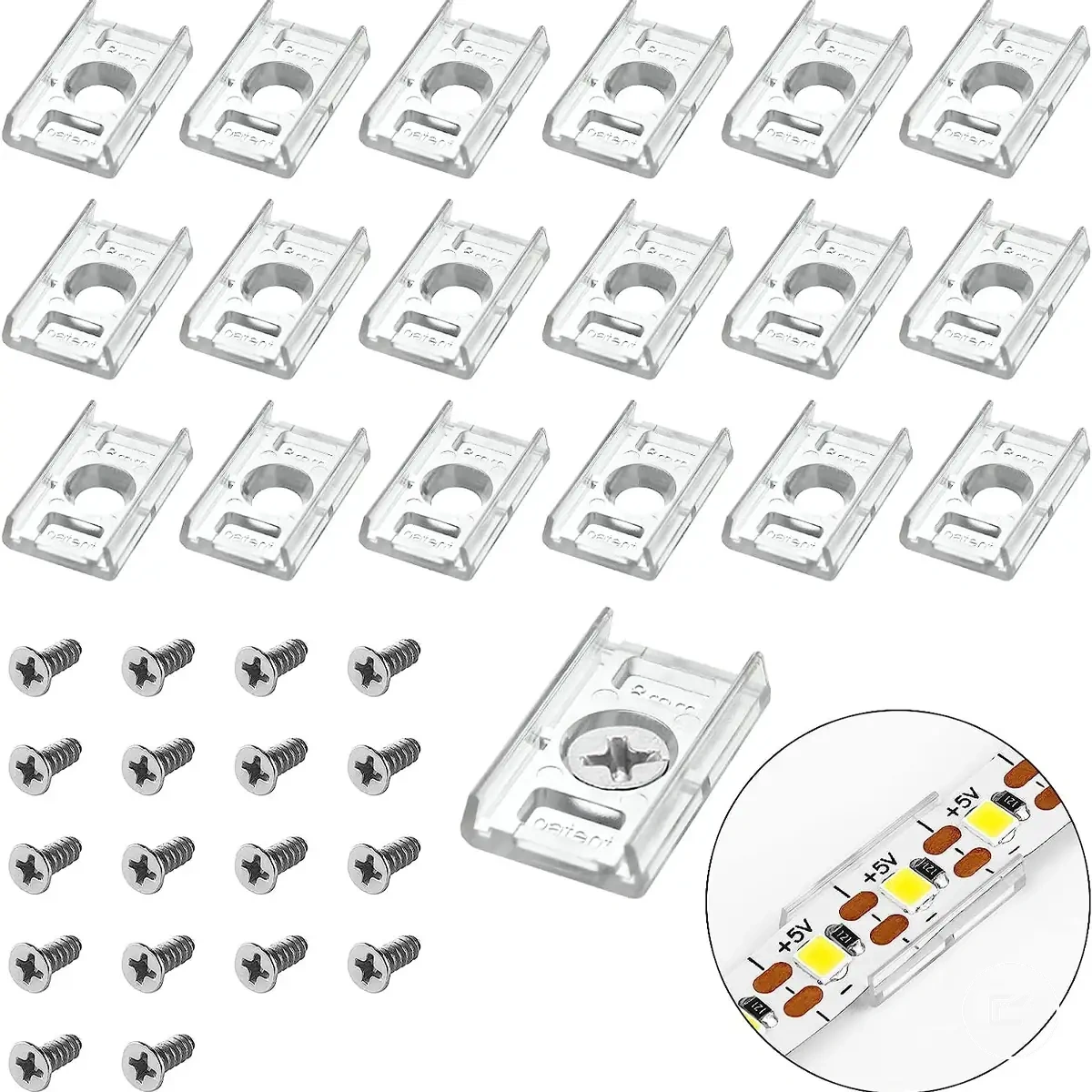

| مشابك التثبيت | تضيف دعمًا ميكانيكيًا | مفيدة عندما يُفضل تثبيت إضافي | قد تتطلب الحفر حسب التركيب |
| القناة الألومنيوم | تدعم وضع الشريط وحمايته | مفيدة للحصول على مسار مثبت بشكل أنظف | تعتمد الملاءمة على المساحة المتاحة في الخزانة |
| غطاء الناشر | يغطي الشريط المثبت | غالبًا ما يُستخدم مع القناة الألومنيوم | يجب أن يتطابق مع القناة المختارة |
| مشابك الكابلات | تتحكم في تمديد الكابل | مفيدة لمسارات الكابلات الظاهرة | قد يؤثر الموضع على سهولة الوصول مستقبلًا |
| المنظف | يجهز سطح الخزانة | مفيد قبل التثبيت باللاصق | يجب أن يكون السطح جافًا قبل التركيب |
| شريط القياس | يساعد في تخطيط التوزيع | مفيد قبل القص أو التثبيت | تحقق من القياسات قبل التركيب |
| المقص | يُستخدم حيثما ينطبق القص | قد يكون ضروريًا أثناء تحضير الشريط | اقصُف فقط حيث يسمح تصميم الشريط |

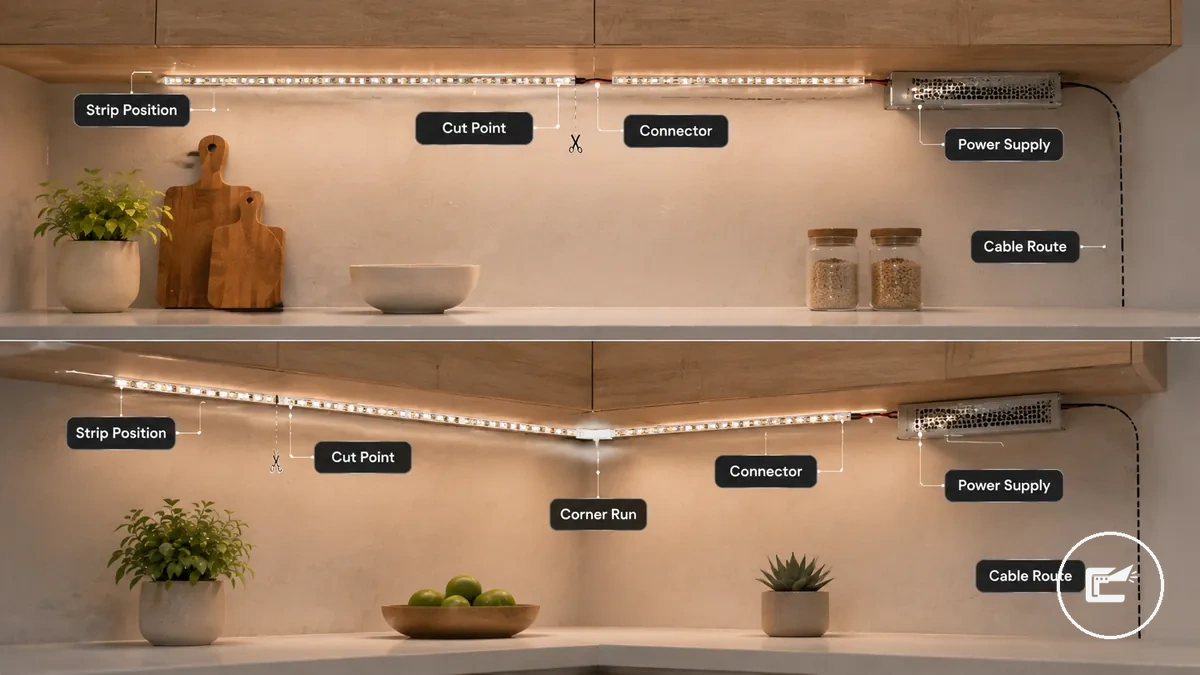

تخطيط موضع الشريط وطوله ومسار الطاقة
يبدأ تخطيط تركيب شرائط LED أسفل الخزائن بتحديد مكان الشريط على الجانب السفلي للخزانة، ومدى امتداده، وكيفية وصول مسار طاقة الجهد المنخفض إليه قبل بدء التثبيت. يمكن أن يؤثر التحديد المكاني على خرج الضوء، ووضوح الظل، ووضوح الكابل. يمكن أن يؤدي التخطيط المبكر أيضًا إلى تقليل تعديلات التثبيت وتغييرات الموصل بعد بدء التركيب.
بالنسبة لـ إضاءة شرائط LED أسفل الخزائن، قد يؤدي التحديد المكاني في الأمام إلى توجيه مزيد من الضوء نحو سطح العمل، بينما يمكن أن يغير التحديد المكاني في المنتصف أو الخلف طريقة انتشار الضوء عبر الأسطح القريبة. يجب أن يتبع طول الشريط مسار الجانب السفلي المخطط للخزانة، ويجب أن يظل كل موصل في متناول اليد ضمن تخطيط التركيب. يجب أن يدعم موقع مصدر الطاقة أيضًا مسار كابل عملي قبل بدء التثبيت.
- تحقق مما إذا كان الشريط سيُثبت بالقرب من الجزء الأمامي أو الأوسط أو الخلفي من الجانب السفلي للخزانة.
- قس طول الشريط المخطط وأكد أي نقطة قص مقصودة قبل التركيب.
- تحقق من أن الموصل يمكنه الوصول إلى نقطة التوصيل التالية دون إجهاد مفرط.
- اختر موقعًا لمصدر الطاقة يظل في متناول اليد بعد التثبيت.
- خطط لمسار الكابل بحيث يظل مسار كابل الجهد المنخفض منظمًا وتكون المقاطع الظاهرة محدودة حيثما أمكن.
- راجع المسافات الأطول لخطر انخفاض الجهد وتأكد من أن التخطيط المخطط يظل مناسبًا.
غالبًا ما يكون مسار الخزانة المستقيم أسهل في التخطيط لأن الشريط والموصل ومسار الكابل يتبعون مسارًا واحدًا. قد تتطلب تخطيطات الزوايا أو المسارات المتعددة للخزائن اهتمامًا إضافيًا بمدى وصول الموصل، وتغييرات الاتجاه، وتمديد الكابل بين المقاطع. قبل الانتهاء من التخطيط، راجع تخطيط الطاقة والموصلات لتأكيد أن متطلبات الجهد واختيار الموصل والتركيب تظل مناسبة.
التحديد المكاني في الحافة الأمامية والمنتصف والخلف
يؤثر اختيار موضع شرائط LED أسفل الخزائن على إضاءة المهام، والوهج، والتظليل، ورؤية الشريط أثناء التركيب. يُحدث التحديد المكاني في الحافة الأمامية والمنتصف والخلف تأثيرات إضاءة مختلفة على الجانب السفلي للخزانة والأسطح القريبة، ويمكن أن تختلف النتيجة باختلاف عمق حافة الخزانة، واستخدام الناشر، وتشطيب سطح العمل.
| الموضع | تأثير الإضاءة | الرؤية | خطر الوهج | حالة الخزانة |
|---|---|---|---|---|
| الحافة الأمامية | قد يوجه مزيدًا من الضوء نحو سطح العمل | يمكن أن تزداد رؤية الشريط عندما تكون حافة الخزانة ضحلة | قد يكون أكثر وضوحًا بدون ناشر | يمكن أن يناسب الخزائن ذات حافة أعمق تساعد في إخفاء الشريط |
| المنتصف | يمكن أن يوفر نمط إضاءة أكثر توازنًا عبر الأسطح القريبة | قد تكون رؤية الشريط معتدلة | يمكن أن يختلف خطر الوهج حسب نوع الناشر وزاوية الرؤية | قد يناسب الخزائن حيث يُفضل توزيع متوازن للضوء |
| الخلف | قد يوجه مزيدًا من الضوء نحو منطقة الجدار الخلفي | يمكن تقليل رؤية الشريط في بعض التخطيطات | قد يكون الوهج أقل وضوحًا من أوضاع المشاهدة المعتادة | يمكن أن يعمل عندما يدعم عمق الخزانة وانعكاس السطح التخطيط |
يمكن للناشر أن يخفف مظهر نقاط الضوء الفردية، بينما يمكن أن يؤثر عمق حافة الخزانة على ما إذا كان الشريط يظل مرئيًا من زوايا المشاهدة المعتادة. لا يوجد موضع واحد صحيح لكل تركيب، لأن أبعاد الخزانة، وانعكاس سطح العمل، وتكوين الناشر يمكن أن تغير نتيجة الإضاءة.
موقع مصدر الطاقة ومسار كابل الجهد المنخفض
يبدأ تخطيط موقع مصدر الطاقة باختيار موضع يمكن الوصول إليه ومسار لكابل الجهد المنخفض يظل في متناول اليد بعد التركيب. بالنسبة لشرائط LED أسفل الخزائن، يجب مراجعة مصدر الطاقة واتجاه الموصل ومسار الكابل قبل التثبيت بحيث يمكن التحقق من مدى وصول الكابل ووضوحه وسهولة الوصول إليه مستقبلًا دون وضع ضغط غير ضروري على التوصيلات.
يجب أن يدعم موقع مصدر الطاقة سهولة الوصول العملي والتهوية وإدارة الكابلات على طول الجانب السفلي للخزانة. قد يكون مصدر الطاقة القابل للتوصيل أو المشغل أسهل في الفحص عندما يظل في متناول اليد، بينما يجب أن يسمح الموضع المخفي بالوصول إليه للاختبار أو التعديل عند الحاجة.
- تأكد من أن الوصول إلى المخرج الكهربائي يسمح لمصدر الطاقة القابل للتوصيل بالبقاء في متناول اليد.
- اختر موقعًا لمصدر الطاقة أو المشغل يظل في متناول اليد بعد التثبيت.
- تحقق من أن طول كابل التمديد مناسب لمسار الكابل المخطط.
- تحقق من أن اتجاه الموصل يتطابق مع تخطيط الشريط ومسار الكابل.
- استخدم فجوات الخزانة فقط عندما توفر مسارًا عمليًا دون إجهاد مفرط للكابل.
- راجع تخفيف الإجهاد عند نقاط التوصيل للمساعدة في الحد من شد الكابل.
- تحقق من أن مقاطع الكابل المخفية تظل في متناول اليد للفحص والتعديل عند الحاجة.
إذا كان مسار الكابل يمر عبر فجوات الخزانة أو خلف الأسطح الظاهرة، فقد يؤثر مدى وصول الكابل وظروف الحرارة والوصول إلى الموصلات على التخطيط النهائي. تجنب خطط التمديد التي تعتمد على تغييرات في أسلاك التيار الرئيسي المخفية أو توصيلات غير قابلة للوصول، حيث يركز هذا القسم الفرعي فقط على تخطيط تركيب الجهد المنخفض.

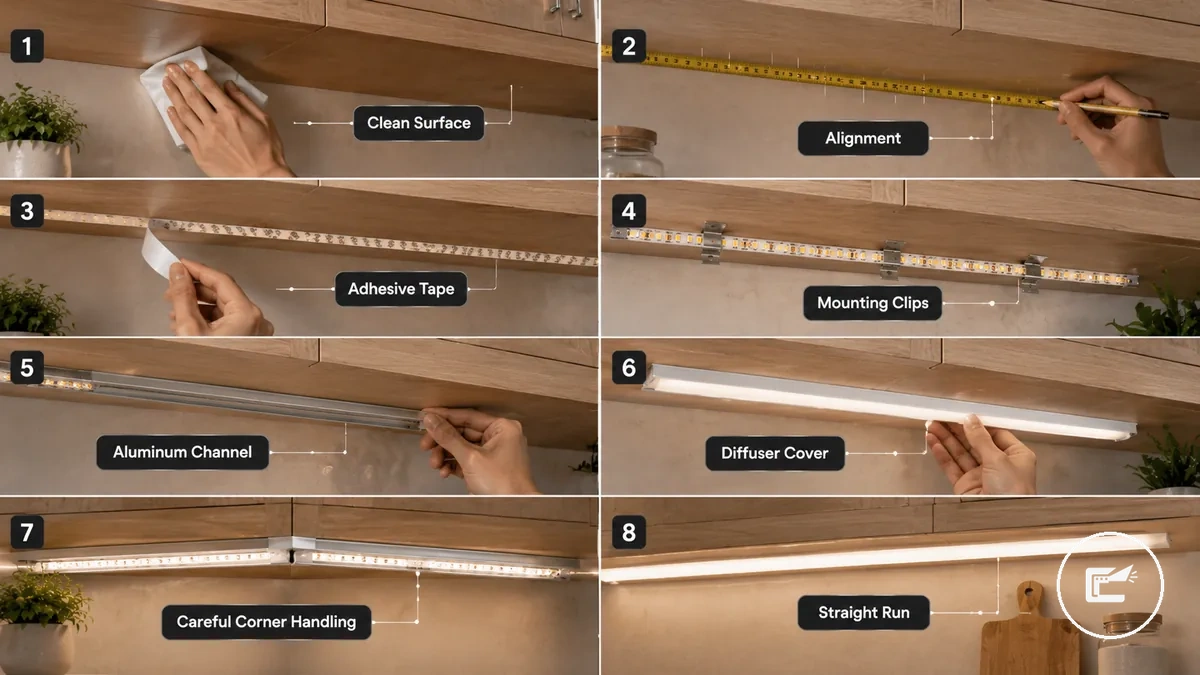

تركيب شرائط LED والمشابك أو قنوات الناشر
يبدأ تركيب شرائط LED والمشابك أو قنوات الناشر بعد اكتمال التخطيط ويعتمد على تجهيز السطح والمحاذاة وطريقة الدعم المختارة. يمكن أن يساعد السطح النظيف والقياس الدقيق والتحديد المكاني المتسق في تقليل خطر التقشر والحفاظ على استقامة مسار الشريط. يجب أن تتوافق طريقة التثبيت مع سطح الخزانة وظروف التركيب بدلاً من اتباع نهج عام.
يتضمن تركيب شرائط LED والمشابك أو قنوات الناشر الاختيار بين الشريط اللاصق أو مشابك التثبيت أو القناة الألومنيوم مع غطاء الناشر. قد يناسب الشريط اللاصق أسطح الخزائن الملساء، بينما يمكن أن توفر مشابك التثبيت أو القناة دعمًا إضافيًا عندما تتطلب ظروف السطح أو وزن الشريط أو تخطيط التركيب ذلك. يجب التحقق من المحاذاة ووقت الضغط والاستقامة طوال عملية التثبيت.
- نظف الجانب السفلي للخزانة واترك السطح ليجف حتى يتمكن الشريط اللاصق أو أدوات التثبيت من ملامسة السطح بشكل أكثر اتساقًا.
- قس وحدد مسار الشريط قبل التثبيت بحيث يمكن التحقق من المحاذاة وتعديلها قبل بدء التركيب.
- ضع الشريط على طول المسار المحدد وطبق الشريط اللاصق بضغط متساوٍ عندما تعتمد طريقة التثبيت على الالتصاق.
- ثبت مشابك التثبيت أو ركب القناة الألومنيوم عندما يكون الدعم الإضافي أو حماية الشريط مفيدًا للتركيب.
- أدخل الشريط في القناة وأضف غطاء الناشر عندما يدعم تصميم القناة هذا التكوين، مما يساعد في الحفاظ على مسار إضاءة مرتب.
- وجه الشريط بحذر حول الزوايا بحيث تظل المحاذاة متسقة ويقل احتمال انفصال الشريط أو تحركه أثناء الاستخدام.
- اترك مسافة مناسبة حول الشريط أو القناة عندما قد تؤثر ظروف الحرارة على أداء التثبيت، ثم تحقق من الاستقامة قبل الانتقال إلى مراحل التركيب اللاحقة.
إذا تم تطبيق الشريط اللاصق على سطح غير مهيأ بالكامل، فقد يحدث التقشر أو عدم المحاذاة بسهولة أكبر بعد التثبيت. يمكن أن يجعل التحقق من المحاذاة قبل اكتمال وقت الضغط الكامل التعديلات الصغيرة أسهل من إعادة وضع مسار الشريط بالكامل لاحقًا.
تجهيز السطح وقياس المسار
يبدأ تجهيز السطح وقياس المسار بتنظيف وتجفيف ووضع علامات على الجانب السفلي للخزانة قبل بدء التثبيت. يساعد تجهيز السطح في تقييم ظروف الالتصاق، بينما يدعم القياس المحاذاة ودقة طول الشريط وملاءمة القناة. يجب إكمال هذه الخطوات قبل تثبيت الشريط أو مشابك التثبيت أو القناة الألومنيوم أو غطاء الناشر.
- نظف الجانب السفلي للخزانة عند وجود غبار أو شحوم أو بقايا حتى يتمكن سطح التثبيت من توفير تلامس أكثر اتساقًا للشريط اللاصق أو أدوات التثبيت.
- اترك السطح ليجف تمامًا عند وجود رطوبة بحيث تقل احتمالية تأثر ظروف الالتصاق أثناء التثبيت.
- قس مسار الشريط المخطط وطول القناة الألومنيوم قبل التثبيت بحيث يمكن التحقق من المحاذاة والملاءمة مسبقًا.
- حدد مسار الشريط المقصود عند تأكيد القياسات بحيث يظل مسار الإضاءة أكثر استقامة أثناء التثبيت.
- تحقق من علامات قص الشريط بمقارنتها بالمسار المقاس بحيث يمكن تخطيط تعديلات الطول قبل التثبيت.
- تحقق من الخلوص لمسار الشريط والقناة الألومنيوم وغطاء الناشر عندما قد تؤثر ميزات الخزانة على الملاءمة بحيث يمكن تحديد موضع مكونات التثبيت بشكل أكثر دقة.
إذا كان الجانب السفلي للخزانة ذا نسيج سطحي خشن، فقد يختلف أداء الالتصاق وقد تصبح مشابك التثبيت طريقة دعم أكثر ملاءمة. يمكن أن يجعل التحقق من المحاذاة قبل تطبيق وقت الضغط الكامل التعديلات الصغيرة أسهل من إعادة وضع الشريط بعد التثبيت.

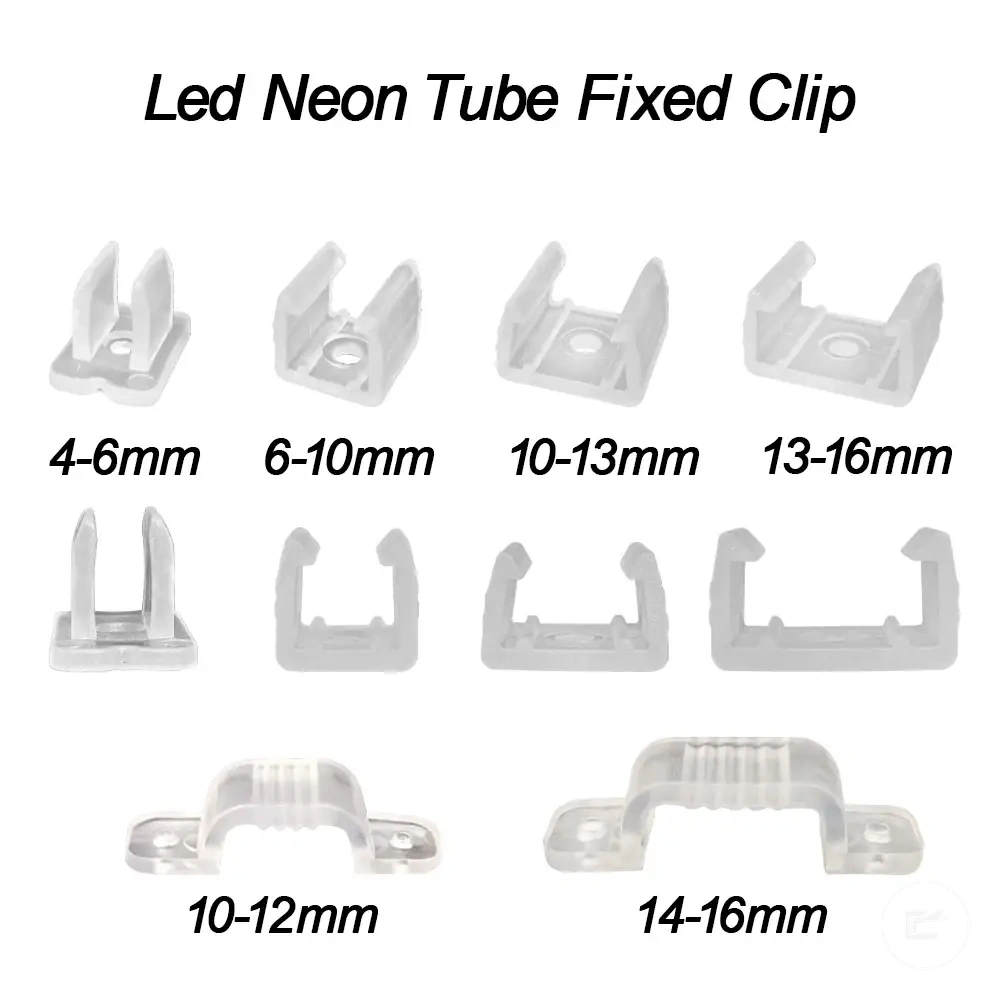

استخدام الشريط اللاصق أو مشابك التثبيت
يبدأ استخدام الشريط اللاصق أو مشابك التثبيت بتقييم الجانب السفلي للخزانة ووزن الشريط وظروف التثبيت قبل التثبيت. قد يكون الشريط اللاصق كافيًا لشرائط LED أسفل الخزائن عندما يكون سطح التثبيت أملسًا ويضع التركيب حملاً محدودًا على مسار الشريط، بينما يمكن أن تضيف مشابك التثبيت دعمًا ميكانيكيًا عندما تكون الظروف أقل ملاءمة.
تعتمد طريقة الدعم على نسيج السطح، والتعرض للحرارة، والوزن، واحتياجات التعديل:
- الشريط اللاصق: قد يناسب أسطح الخزائن السفلية الملساء عندما يكون وزن الشريط منخفضًا ويكون التلامس السطحي المتسق ممكنًا.
- مشابك التثبيت: يمكن أن توفر دعمًا ميكانيكيًا إضافيًا عندما يكون السطح خشنًا أو محببًا أو أقل ملاءمة للتلامس اللاصق.
- التعرض للحرارة: قد تؤثر ظروف الحرارة المرتفعة على أداء اللاصق، مما يجعل المشابك خيار دعم مفيدًا في بعض التركيبات.
- وزن الشريط أو القناة: قد تستفيد مسارات الشريط الأثقل أو وزن القناة الإضافي من الدعم الميكانيكي بما يتجاوز الشريط اللاصق وحده.
- خطر الإزالة: يمكن أن تقلل مشابك التثبيت من الاعتماد على اللاصق عندما قد تكون هناك حاجة للتعديل أو إعادة التموضع مستقبلًا.
بالنسبة لتركيب الجهد المنخفض، يجب تقييم طريقة الدعم إلى جانب مصدر الطاقة وموضع الموصل ونهج التثبيت ومسار الكابل بحيث يظل الشريط مدعومًا دون خلق إجهاد غير ضروري على مسار الكابل أو نقاط التوصيل. :contentReference[oaicite:0]{index=0}
تركيب القناة الألومنيوم وغطاء الناشر
يبدأ تركيب القناة الألومنيوم وغطاء الناشر بتحديد موضع القناة على الجانب السفلي للخزانة بحيث يمكن لشرائط LED أسفل الخزائن اتباع مسار تثبيت أكثر استقامة. يمكن أن توفر القناة الألومنيوم حماية للشريط وتدعم نشر الضوء، بينما يمكن لغطاء الناشر تخفيف مظهر نقاط الضوء المرئية اعتمادًا على ملاءمة الناشر وعمق القناة وسطوع الشريط والخلوص في الخزانة.
- ضع القناة الألومنيوم على طول مسار الشريط المخطط بحيث يمكن التحقق من عمق القناة والخلوص في الخزانة قبل التثبيت.
- ثبت القناة بمسامير تثبيت أو مشابك عندما يدعم سطح التثبيت وظروف التركيب تلك الطريقة، مما يساعد في الحفاظ على محاذاة القناة.
- أدخل شرائط LED أسفل الخزائن في القناة بحيث يستقر الشريط بشكل متساوٍ دون وضع ضغط غير ضروري على موصل الجهد المنخفض أو مسار الكابل.
- تحقق من أن توصيلة مصدر الطاقة وموضع الموصل ومسار الكابل تظل في متناول اليد قبل إغلاق القناة.
- ركب غطاء الناشر على القناة بحيث يتماشى الغطاء بشكل صحيح ولا يتداخل مع ميزات الخزانة القريبة.
- اختبر الشريط بعد التركيب لتأكيد أن ملاءمة الناشر ونشر الضوء وموضع القناة تظل مناسبة للتركيب.
بالمقارنة مع التركيب المكشوف للشريط، يمكن أن توفر القناة الألومنيوم حماية إضافية للشريط ومسار تثبيت أكثر تحكمًا. قد يختلف تشتت الحرارة وخرج الضوء حسب مادة القناة ونوع الناشر وسطوع الشريط والخلوص المتاح في الخزانة، لذا فإن النتائج ليست متطابقة في كل تركيب. :contentReference[oaicite:0]{index=0}
توصيل مصدر الطاقة واختبار مسار الإضاءة
يبدأ توصيل مصدر طاقة الجهد المنخفض واختبار مسار الإضاءة بتأكيد الجهد الكهربائي وتصنيف الطاقة واتجاه الموصل قبل الانتهاء من التركيب. يساعد الاختبار بينما يظل الشريط في متناول اليد في اكتشاف المقاطع الباهتة أو الوميض أو مشكلات الحرارة دون إخفاء التوصيلات أسفل الخزانة.
تأكد من أن شرائط LED أسفل الخزائن ومصدر الطاقة والموصلات ومسار الكابل محاذاة بشكل صحيح. تحقق من اتجاه الشريط وأي وحدة تحكم أو باهتة إذا كانت موجودة للحفاظ على التشغيل السليم على طول الجانب السفلي للخزانة.
قم بإجراء اختبار توصيل أولي. لاحظ الشريط بحثًا عن الوميض أو الإضاءة الجزئية أو السطوع غير المتساوي. اضبط اتجاه الموصل ومسار الكابل وموضع مصدر الطاقة لتقليل الإجهاد وضمان خرج ضوء ثابت. للمرحلة التالية، انتقل إلى cut connect and hide wires لإنهاء إدارة الكابلات.:contentReference[oaicite:0]{index=0}
- تأكد من أن جهد مصدر الطاقة وتصنيفه يتطابقان مع متطلبات الجهد المنخفض للشريط لمسار الجانب السفلي المخطط للخزانة.
- تحقق من اتجاه الموصل واتجاه الشريط على طول الجانب السفلي للخزانة لتجنب عكس القطبية أو عدم المحاذاة.
- قم بتوصيل الشريط مؤقتًا بمصدر الطاقة وأي وحدة تحكم أو باهتة للاختبار دون التثبيت النهائي.
- لاحظ وجود وميض أو مقاطع باهتة أو خرج ضوء غير متساوٍ على طول مسار الكابل.
- تحقق من الحرارة على طول الشريط وأسطح الخزانة القريبة لضمان التشغيل الآمن أثناء الاختبار الأولي.
- اضبط الموصلات أو تمديد الكابل لتقليل الإجهاد والحفاظ على المحاذاة الصحيحة قبل الانتهاء من التثبيت والإخفاء.:contentReference[oaicite:1]{index=1}

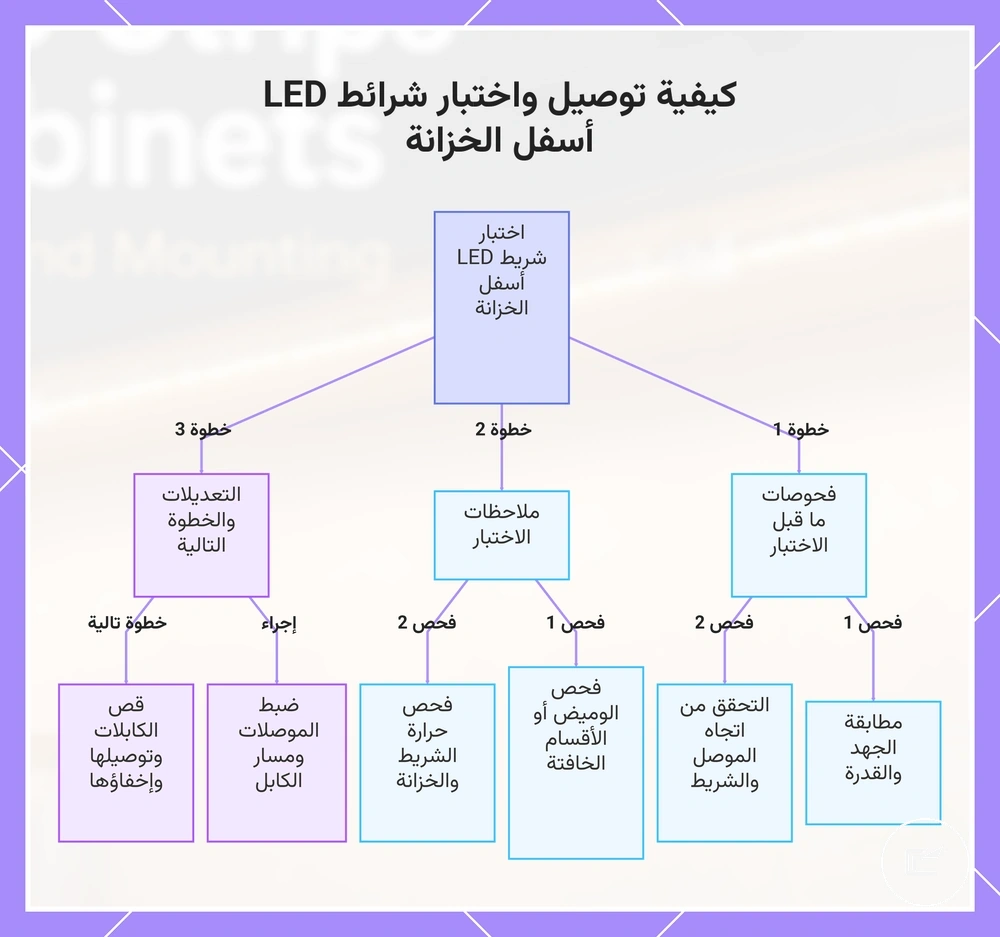

يوضح هذا المخطط العملية خطوة بخطوة لتوصيل مصدر الطاقة واختبار شريط LED وإجراء التعديلات النهائية قبل التركيب.
ترتيب كابلات الجهد المنخفض بعد اختبار التوصيل
يبدأ ترتيب كابلات الجهد المنخفض بعد اختبار شرائط LED أسفل الخزائن وتأكيد مسار الكابل النهائي. يساعد الاختبار أولاً في تحديد مشكلات التوصيل قبل تثبيت الكابلات. يمكن لهذا النهج الحفاظ على تخفيف الإجهاد، وإبقاء المكونات في متناول اليد، وتقليل الحاجة إلى إعادة فتح تركيب مكتمل.
عندما تبقى كابلات ظاهرة على طول الجانب السفلي للخزانة، قم بتمديدها عبر فواصل الخزانة ومسارات الزوايا حيث يظل مسار الكابل منظمًا وفي متناول اليد. استخدم مشابك الكابلات فقط بعد تأكيد مسار السلك النهائي. إذا كانت هناك حاجة لإدارة إضافية للكابلات، فقد تتضمن المرحلة التالية كيفية cut connect and hide wires دون تغيير التخطيط الذي تم اختباره.
تحقق من أن ارتخاء كابل التمديد كافٍ لتجنب إجهاد الموصل أثناء الاستخدام العادي. يجب أن يظل مصدر الطاقة والموصل وأي نقطة خدمة في متناول اليد إذا كانت هناك حاجة للفحص مستقبلًا. تجنب تثبيت الكابلات بإحكام بالقرب من المكونات المنتجة للحرارة، وتأكد من أن مسار كابل الجهد المنخفض لا يضع ضغطًا على التوصيلات أو أدوات التثبيت.
إذا ظلت مشابك الكابلات وارتخاء الكابل وموضع الموصل وإمكانية الوصول إلى مصدر الطاقة وتمديد الزوايا جميعها مناسبة بعد اختبار التوصيل، فيمكن أن ينتقل التركيب إلى التنظيم النهائي للكابل مع توقع تعديلات أقل لاحقًا.:contentReference[oaicite:0]{index=0}
فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة. قبل الشراء، تحقق دائمًا من معايير التوافق، والخصائص الأساسية، وتفاصيل المنتج.

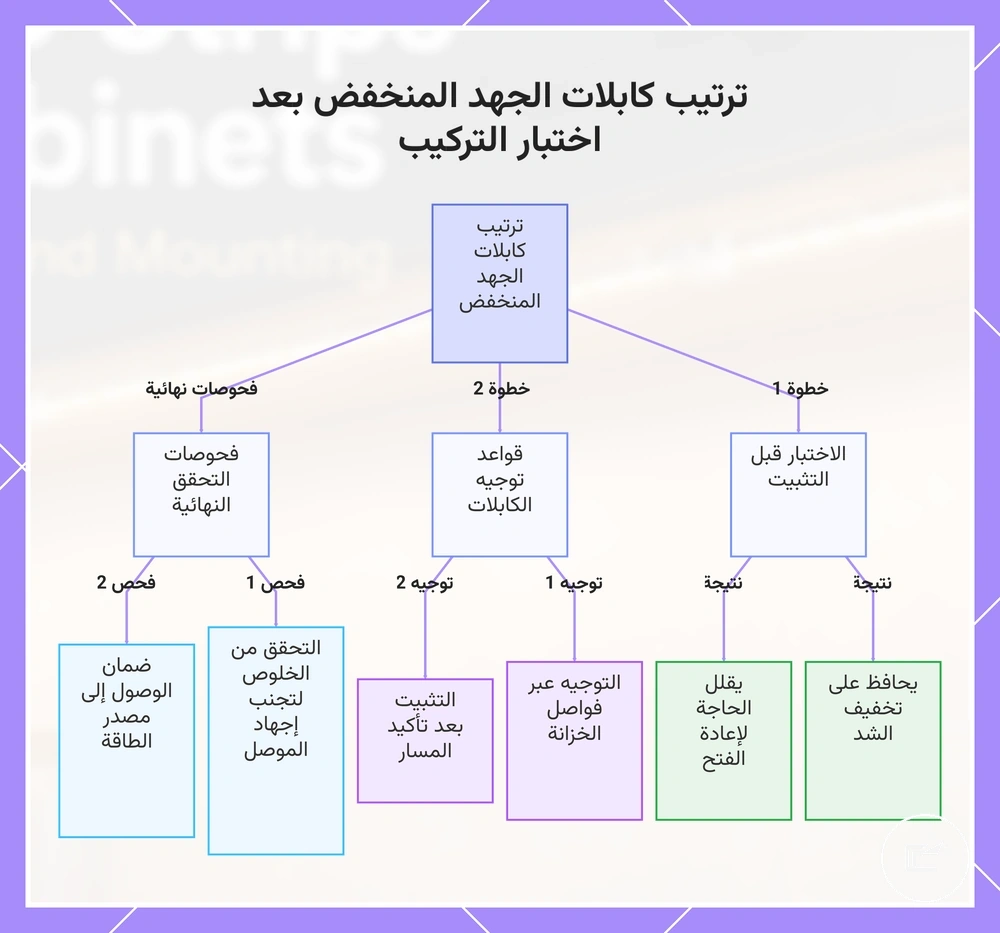

يوضح هذا المخطط الخطوات والفحوصات الرئيسية لترتيب كابلات الجهد المنخفض بعد اختبار أضواء الشريط LED أسفل الخزانة، بما في ذلك الاختبار أولاً، وتوجيه الكابلات، والتحقق النهائي.
أخطاء تركيب شرائط LED أسفل الخزائن التي يجب تجنبها
يمكن أن تسبب أخطاء التركيب الشائعة أعراضًا ظاهرة مثل الوميض أو التعتيم أو التقشر. يساعد التعرف على هذه الأخطاء قبل أو أثناء التركيب في منع ضعف خرج الضوء وإجهاد الموصل وإجهاد الكابل لشرائط LED أسفل الخزائن. يساعد فهم كيفية ارتباط الأعراض بالأسباب والخطوات الوقائية في تثبيت أكثر موثوقية على الجانب السفلي للخزانة.
تشمل الأخطاء الرئيسية ضعف الالتصاق، وضعف دعم التثبيت، ومصدر طاقة غير صحيح، وانخفاض الجهد، وعدم تطابق الموصل، وسوء تحديد موضع الشريط، والانحناء المفرط، وتراكم الحرارة، وإجهاد الكابل. يمكن لكل منها أن يؤثر على أداء الشريط وخرج الضوء إذا لم يتم معالجته أثناء عملية التركيب الأولية.
استخدم الجدول أدناه لربط كل خطأ بسببه المحتمل، وفحص آمن، واستراتيجية وقاية. يساعد ذلك في تحديد المشكلات المحتملة دون تكرار تسلسل التركيب الكامل أو تحويل هذا إلى دليل استكشاف أخطاء.
| المشكلة | السبب المحتمل | الفحص الآمن | الوقاية |
|---|---|---|---|
| شريط مفكوك أو تقشر الالتصاق | سوء تجهيز السطح أو ضعف دعم التثبيت | تحقق من نظافة الجانب السفلي للخزانة وتثبيت الشريط | نظف السطح واستخدم دعمًا كافيًا قبل التثبيت |
| وميض أو خرج ضوء غير مستقر | مصدر طاقة غير صحيح أو خطأ في الموصل | تحقق من الجهد وتصنيف مصدر الطاقة وملاءمة الموصل | أكد التوافق واختبر قبل التثبيت النهائي |
| تعتيم في نهايات الشريط | انخفاض الجهد | لاحظ السطوع على طول مسار الشريط | خطط لطول الشريط ومتطلبات الطاقة بشكل مناسب |
| إضاءة غير متساوية أو وهج | سوء تحديد الموضع على الجانب السفلي للخزانة | راجع موضع الشريط وتوزيع الضوء | ضع الشريط لمنطقة الإضاءة المقصودة |
| تلف الشريط أو تشغيل متقطع | انحناء مفرط أو إجهاد الكابل | افحص الانحناءات ونقاط التوصيل | تجنب الانحناءات الحادة والشد المفرط للكابل |
| تعتيم مرتبط بالحرارة | ضعف تباعد الحرارة أو حرارة محصورة | تحقق من وجود تدفق هواء مقيد حول الشريط | اترك مسافة وتجنب تغطية المناطق الحساسة للحرارة |
| عدم استقرار الموصل | إجهاد الكابل | افحص مسار الكابل ونقاط الشد | وفر تخفيف الإجهاد وثبت الكابلات الظاهرة |
إذا استمر العرض بعد الفحوصات الأساسية، فكر في كيفية fix installation problems. :contentReference[oaicite:0]{index=0}
الالتصاق الضعيف وسوء تجهيز السطح
عند ظهور عرض الشريط المفكوك أو التقشر، غالبًا ما يرتبط الالتصاق الضعيف بظروف سطح الخزانة وليس بسبب واحد. يمكن للشحوم أو الغبار أو الرطوبة أو النسيج أو الحرارة الزائدة على سطح الخزانة أن تقلل من التلامس اللاصق. قد يؤدي هذا الخطأ إلى تثبيت ضعيف أثناء تركيب إضاءة الخزانة وزيادة خطر تحرك الشريط بمرور الوقت.
تحقق من هذه الأسباب المحلية ونقاط الوقاية:
- مادة السطح: قد يوفر سطح الخزانة المحبب تلامسًا لاصقًا أقل من السطح الأملس.
- الشحوم أو الغبار: يمكن للبقايا على سطح الخزانة أن تضعف الالتصاق وتزيد خطر التقشر.
- بقايا المنظف: قد تقلل طبقة المنظف المتبقية من قوة اللاصق إذا لم يكن السطح نظيفًا تمامًا.
- الرطوبة ووقت التجفيف: قد يزيد السطح الرطب من احتمالية حدوث شريط مفكوك بعد التثبيت.
- ضغط اللاصق: يمكن أن يترك الضغط غير المتساوي أثناء التركيب أقسامًا ذات تلامس أضعف.
- وزن الشريط: قد تضع مسارات الشريط الأثقل أو القنوات ضغطًا إضافيًا على نقاط التثبيت اللاصقة.
- دعم المشابك: يمكن أن تساعد المشابك الإضافية عندما يخلق وزن الشريط أو نسيج السطح أو ظروف التثبيت حملاً إضافيًا.
- الرطوبة وتراكم الحرارة: قد تؤثر الظروف البيئية على أداء الالتصاق حسب منطقة التركيب.
لا يشير الالتصاق الضعيف دائمًا إلى نفس السبب. يمكن أن تتفاعل مادة السطح ومستويات الرطوبة وتراكم الحرارة ووزن الشريط بشكل مختلف عبر التركيبات، لذا يجب أن تركز الوقاية على حالة سطح الخزانة المحددة بدلاً من افتراض مصدر واحد للفشل. :contentReference[oaicite:0]{index=0}
مصدر الطاقة غير الصحيح وانخفاض الجهد وأخطاء الموصل
عند ظهور التعتيم أو الوميض أو الإضاءة الجزئية أو انعدام الضوء بعد التركيب، قد يكون السبب مشكلة في مصدر الطاقة أو انخفاض الجهد أو خطأ في الموصل. لا يأتي هذا الخطأ دائمًا من نفس المصدر، لذا يجب مطابقة العرض مع السبب الأكثر احتمالاً قبل إجراء تغييرات على التركيب.
| المشكلة | السبب المحتمل | الفحص الآمن | الوقاية |
|---|---|---|---|
| الوميض | موصل مفكوك أو عدم توافق وحدة التحكم | تحقق من ملاءمة الموصل وتوافق وحدة التحكم | أكد التوصيلات قبل التثبيت النهائي |
| التعتيم | انخفاض الجهد أو قدرة واط غير كافية | لاحظ السطوع عبر مسار الشريط بالكامل | طابق متطلبات الطاقة مع تخطيط التركيب |
| الإضاءة الجزئية | خطأ في الموصل أو توصيل محمل فوق طاقته | افحص نقاط التوصيل على طول الشريط | تجنب وضع حمل زائد على توصيل واحد |
| انعدام الضوء | عدم تطابق الجهد، أو مشكلة في اتجاه القطبية، أو موصل منفصل | تحقق من توافق الجهد واتجاه الموصل | تحقق من القطبية ومحاذاة التوصيل قبل الاختبار |
| أداء غير متساوٍ | مسافات طويلة تساهم في انخفاض الجهد | قارن السطوع من أحد طرفي المسار إلى الآخر | خطط للمسافات الطويلة مع مراعاة متطلبات الطاقة |
لا يشير كل عرض إلى نفس السبب. يمكن أن يخلق انخفاض الجهد وخطأ الموصل وعدم توافق وحدة التحكم وقيود مصدر الطاقة نتائج متشابهة، بينما قد يساهم تراكم الحرارة وإجهاد الكابل ومشكلات الالتصاق أو سوء التحديد المكاني في مشكلات تركيب منفصلة. إذا استمر العرض بعد هذه الفحوصات، راجع كيفية fix installation problems. :contentReference[oaicite:0]{index=0}
سوء التحديد المكاني والانحناء وتراكم الحرارة
عند ظهور الوهج أو الظلال أو النقاط المرئية أو جودة الإضاءة غير المتساوية بعد التركيب، قد يكون السبب سوء التحديد المكاني أو الانحناءات الحادة أو تراكم الحرارة. يمكن أن يضع هذا الخطأ ضغطًا ماديًا على شرائط LED أسفل الخزائن وقد يؤثر على الأداء بمرور الوقت، اعتمادًا على نوع الشريط ونصف قطر الانحناء وملاءمة القناة وظروف التهوية.
تشمل فحوصات الوقاية ما يلي:
- سوء التحديد المكاني: ضع الشريط لتقليل الوهج والظلال والنقاط المرئية على سطح العمل المقصود.
- الانحناءات الحادة: حافظ على الحد الأدنى لنصف قطر الانحناء الموصى به للشريط لتقليل إجهاد الزوايا وخطر خطأ الموصل وإجهاد الكابل.
- خلوص الناشر: تأكد من وجود خلوص مناسب بين الناشر والشريط بحيث لا يكون توزيع الضوء مقيدًا.
- القناة الضيقة: تجنب ظروف القناة الضيقة التي قد تساهم في تراكم الحرارة أو تقلل جودة الإضاءة.
- مسار الحرارة المسدود: حافظ على تهوية القناة غير معاقة بحيث يمكن تبديد الحرارة بشكل أكثر فعالية.
- دعم الالتصاق: تحقق من أن الانحناءات والزوايا لا تخلق قوى رفع قد تضعف الالتصاق أو تؤدي إلى شريط مفكوك.
لا يؤدي سوء التحديد المكاني وإجهاد الانحناء ومسارات الحرارة المسدودة دائمًا إلى نفس العرض. يمكن أن يتفاعل تراكم الحرارة وانخفاض الجهد وخطأ الموصل والإجهاد المادي بشكل مختلف عبر التركيبات، لذا يجب أن تركز الوقاية على الحالة المحددة التي تؤثر على أداء إضاءة الخزانة. :contentReference[oaicite:0]{index=0}
