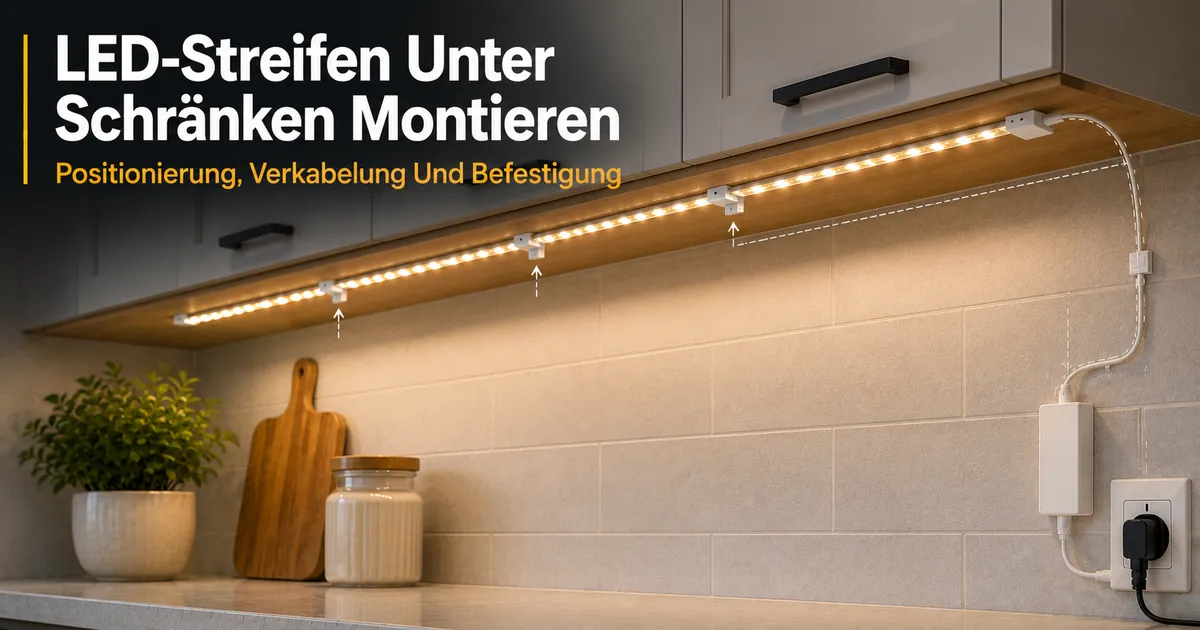

LED-Streifen unter Schränken montieren

Die Montage von LED-Streifen unter Schränken beginnt mit der Planung des Streifenverlaufs an der Schrankunterseite, der Bestätigung eines geeigneten Niederspannungsnetzteils und der Wahl einer Montagemethode, die zu den Installationsbedingungen passt. Der Vorgang kann die Lichtausbeute, die Sichtbarkeit der Kabelverlegung und den späteren Zugang zu Komponenten beeinflussen. Diese Seite konzentriert sich auf praktische Installationsentscheidungen für LED-Streifen und Schrankbeleuchtung Zubehör und beschränkt den Umfang auf Vorbereitung, Anschlussprüfung, Platzierung und Montageüberlegungen.

Die korrekte Installation hängt von den Oberflächenbedingungen des Schranks, dem Streifentyp, der Stromversorgungsmethode, dem Steckerdesign, den Wärmebedingungen und der Kabelverlegungsplanung ab. Eine saubere und trockene Schrankunterseite kann eine Klebemontage ermöglichen, während längere Verläufe, schwerere Montagekomponenten oder anspruchsvollere Anordnungen zusätzliche Montageunterstützung, Planung von Verlängerungskabeln oder Steckerprüfungen vor der endgültigen Installation erfordern.

Bevor mit der Montage begonnen wird, ist es sinnvoll, den Stromzugang, die Spannungskompatibilität, die Steckerausrichtung und den geplanten Verlauf zwischen Netzteil und Streifen zu überprüfen. Frühzeitiges Testen kann helfen, Verbindungsprobleme, ungleichmäßige Lichtausbeute oder Kabelbelastung zu erkennen, solange Anpassungen noch einfach vorzunehmen sind.

Niederspannungsinstallationen eignen sich oft für sorgfältige Heimwerkerarbeit, wenn die Komponentenkompatibilität und die Kabelverlegung klar sind. Wenn die Installation Netzverkabelung, verdeckte Verkabelung, festverdrahtete Treiber oder unsichere elektrische Kapazität umfasst, kann eine Bewertung durch einen qualifizierten Elektriker angebracht sein.

Prüfungen vor der Montage unter Schränken

Die Eignung der Installation unter Schränken hängt vom Zustand des Schranks, dem Stromzugang, der Streifenkompatibilität und den Arbeitsbedingungen vor Beginn der Montage ab. Eine kurze Überprüfung vor der Installation kann das Risiko schlechter Haftung, schwieriger Kabelverlegung oder Stromanschlussproblemen verringern. Die frühzeitige Prüfung dieser Kriterien hilft festzustellen, ob eine DIY-Installation praktikabel ist oder ob zusätzliche Vorbereitung erforderlich sein könnte.

Konzentrieren Sie sich auf die Schrankoberfläche, die Steckdosenposition, die Treiberposition, die Spannungskompatibilität, die Streifenlänge und alle geplanten Bohrungen oder Festverdrahtungen. Jede Bedingung kann die Passgenauigkeit der Installation, das Kabelmanagement und den Zugang für zukünftige Wartung beeinflussen.

• Wenn die Schrankoberfläche nicht sauber und trocken ist, kann die Klebemontage weniger zuverlässig sein und eine Oberflächenvorbereitung vor der Installation erforderlich sein.
• Wenn der Stromzugang weit vom Installationsbereich entfernt ist, bestätigen Sie, dass die Kabelverlegung praktikabel bleibt und keine sichtbaren oder belasteten Verbindungen entstehen.
• Wenn ein Niederspannungsset einen separaten Treiber verwendet, prüfen Sie, dass der Treiberort nach der Installation zugänglich bleibt.
• Wenn Streifenspannung, Steckertyp und Netzteil-Spezifikationen nicht übereinstimmen, können während des Tests oder Betriebs Kompatibilitätsprobleme auftreten.
• Wenn die geplante Streifenlänge länger als erwartet ist, überprüfen Sie das Layout vor der Montage, um das Risiko von Nacharbeiten zu verringern.
• Wenn Bohrungen erforderlich sind, überprüfen Sie das Schrankmaterial und den umgebenden Bereich, um das Risiko unbeabsichtigter Schäden an der Schrankunterseite oder verdeckten Komponenten zu verringern.

Bei der Bewertung von Installationsrisiken beginnen Sie mit einfachen Prüfungen, bevor Sie einen Streifen montieren. Die Überprüfung der safety before installation kann helfen, Bedingungen zu erkennen, die zusätzliche Planung erfordern, insbesondere wenn Spannungskompatibilität, Steckerauswahl, Wärmeabstand oder Kabelverlegung noch unklar sind.

Ein Niederspannungsaufbau mit einem Steckerset kann für die DIY-Installation geeignet sein, wenn Stromzugang, Kabelverlegung und Komponentenpassung klar sind. Wenn Festverdrahtung, unsichere Stromlasten, beschädigte Schränke oder Netzstromarbeiten betroffen sind, kann eine Bewertung durch einen qualifizierten Elektriker oder einen anderen qualifizierten Fachmann angebracht sein.

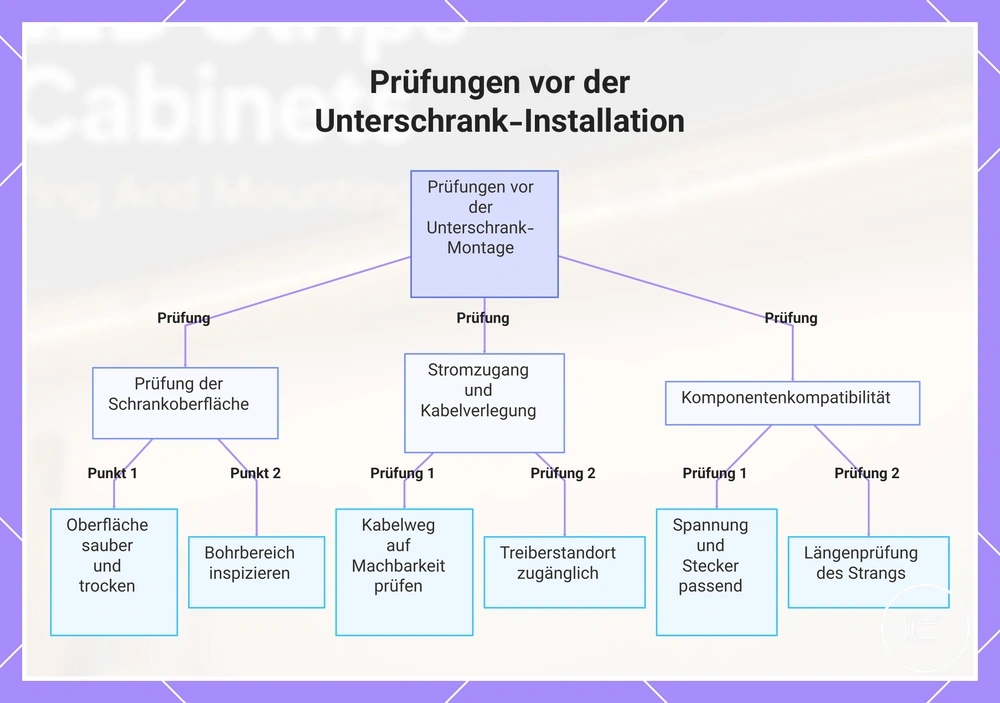

Diese Grafik zeigt die wichtigsten Prüfungen vor der Installation einer Unterschrankbeleuchtung, einschließlich Schrankoberfläche, Stromzugang und Kabelverlegung sowie Komponentenkompatibilität.

Wann eine DIY-Installation geeignet ist

Eine DIY-Installation ist in der Regel geeignet, wenn ein Niederspannungsset einen Steckeranschluss verwendet und die Schrankoberfläche, der Stromzugang und die Komponentenkompatibilität klar sind. Dies gilt für Schrankbeleuchtungsinstallationen, bei denen der Stromweg einfach geplant werden kann und die Installation nicht auf Festverdrahtung angewiesen ist.

• Wenn die Schrankoberfläche sauber und trocken ist, kann die Klebemontage vor der endgültigen Platzierung einfacher zu positionieren und zu beurteilen sein.
• Wenn eine Steckdose in der Nähe des Installationsbereichs zugänglich ist, sind Stromzugang und Kabelplanung oft einfacher.
• Wenn das Niederspannungsset ein passendes Netzteil, einen Treiber und ein Steckersystem enthält, sind Kompatibilitätsprüfungen in der Regel unkomplizierter.
• Wenn der Streifen einem einfachen geraden Verlauf folgt, können Platzierung und Passform vor der Montage einfacher zu bestätigen sein.
• Wenn vom Hersteller unterstützte Stecker verwendet werden, können die Verbindungspunkte während des Tests einfacher zu überprüfen sein.

Ein Niederspannungsaufbau kann eine geeignete Wahl für die DIY-Installation sein, wenn diese Bedingungen erfüllt sind. Wenn Festverdrahtung, unsichere elektrische Lasten oder Änderungen an der Verkabelung betroffen sind, kann sich die Eignungsentscheidung ändern und eine Bewertung durch einen qualifizierten Fachmann kann angebracht sein.

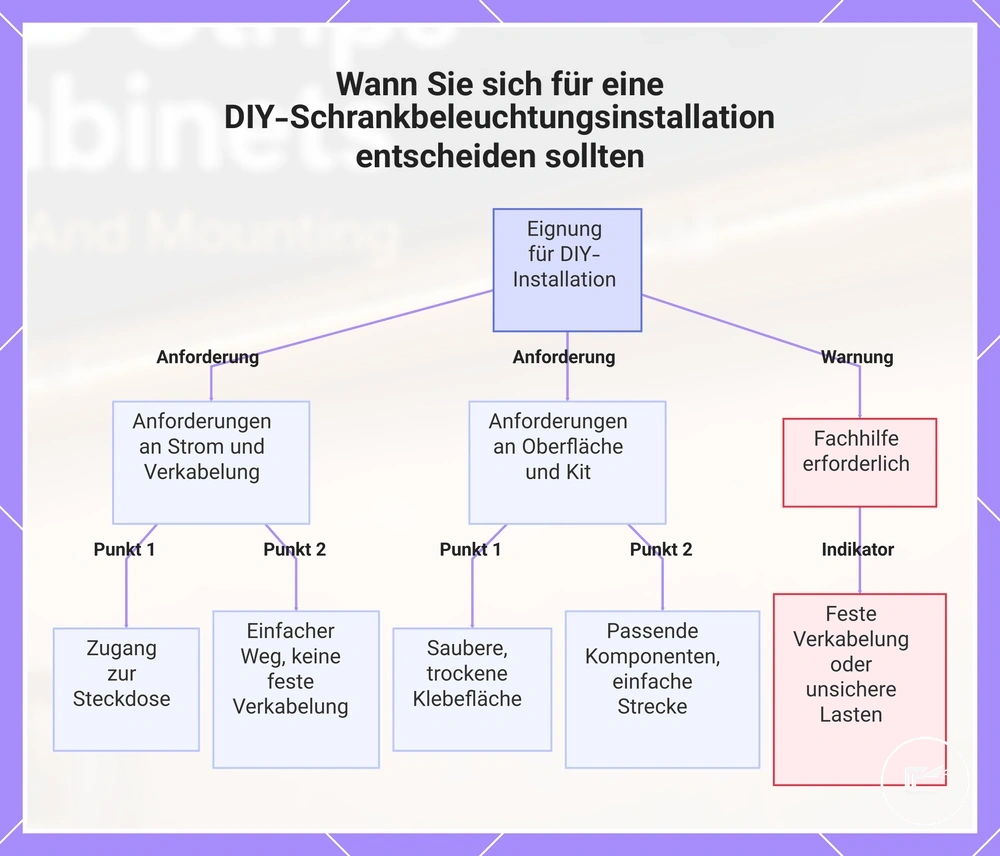

Dieses Diagramm zeigt die wichtigsten Bedingungen, die eine Niederspannungs-Schrankbeleuchtung für die DIY-Installation geeignet machen, und zeigt auf, wann eine professionelle Bewertung erforderlich ist.

Wann ein Elektriker benötigt wird

Ein Elektriker wird benötigt, wenn die Installation Netzverkabelung, einen festverdrahteten Treiber, verdeckte Verkabelung, codesensitive Leitungsführung oder unklare elektrische Kapazität umfasst. Diese Bedingungen liegen außerhalb der Niederspannungsgrenze und können die Sicherheit der Installation beeinträchtigen.

• Wenn statt eines Steckeranschlusses eine Festverdrahtung erforderlich ist, sollte ein qualifizierter Elektriker die Entscheidung über den Netzanschluss übernehmen.
• Wenn verdeckte Verkabelung oder eine verdeckte Verbindung vorhanden ist, sollte die Installation als Eskalationspunkt und nicht als DIY-Aufgabe behandelt werden.
• Wenn beschädigte Verkabelung festgestellt wird, die Installation stoppen und vor dem Fortfahren eine professionelle Bewertung einholen.
• Wenn die elektrische Kapazität unklar ist oder ein Überlastungszustand vorliegen könnte, ist vor dem Hinzufügen von Schrankbeleuchtungsgeräten eine weitere Bewertung erforderlich.
• Wenn die Spezifikationen des festverdrahteten Treibers nicht bestätigt werden können, können Kompatibilität und Installationsrisiko schwer zu bewerten sein.
• Wenn die Kabelverlegung von verdeckten Räumen oder codesensitiver Leitungsführung abhängt, kann ein lizenzierter Fachmann erforderlich sein, um einen geeigneten Ansatz zu bestimmen.

Die Niederspannungsgrenze hilft, Steckdosen-Schrankbeleuchtungsinstallationen von Situationen mit Netzverkabelung oder unklaren elektrischen Bedingungen zu trennen. Wenn diese Eskalationssignale vorhanden sind, ist ein qualifizierter Elektriker der geeignete nächste Schritt.

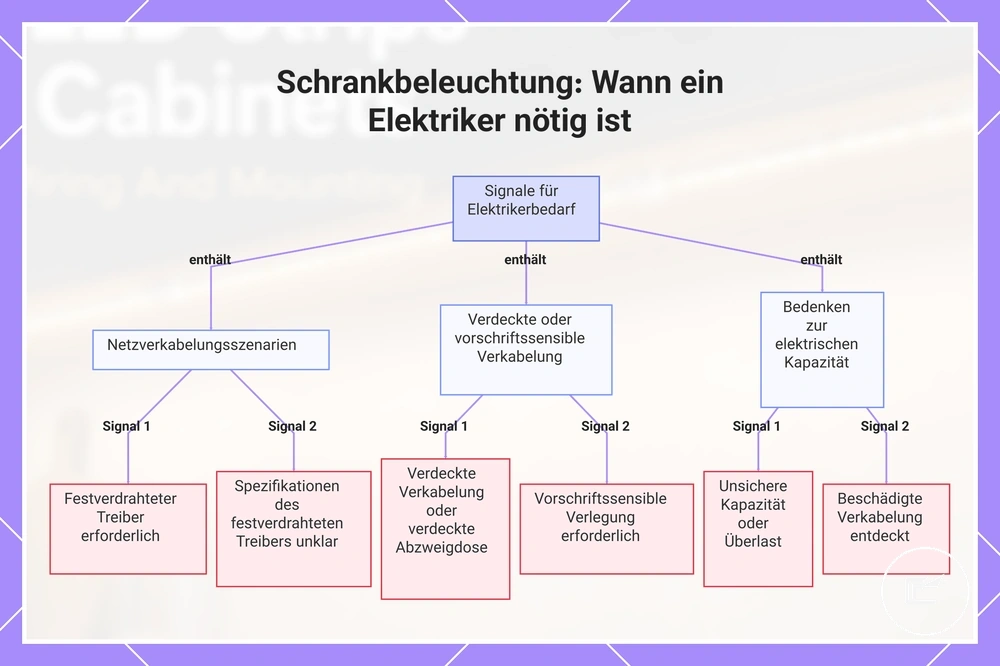

Diese Grafik zeigt die wichtigsten Eskalationssignale, die darauf hinweisen, dass für die Installation von Schrankbeleuchtung ein Elektriker erforderlich ist.

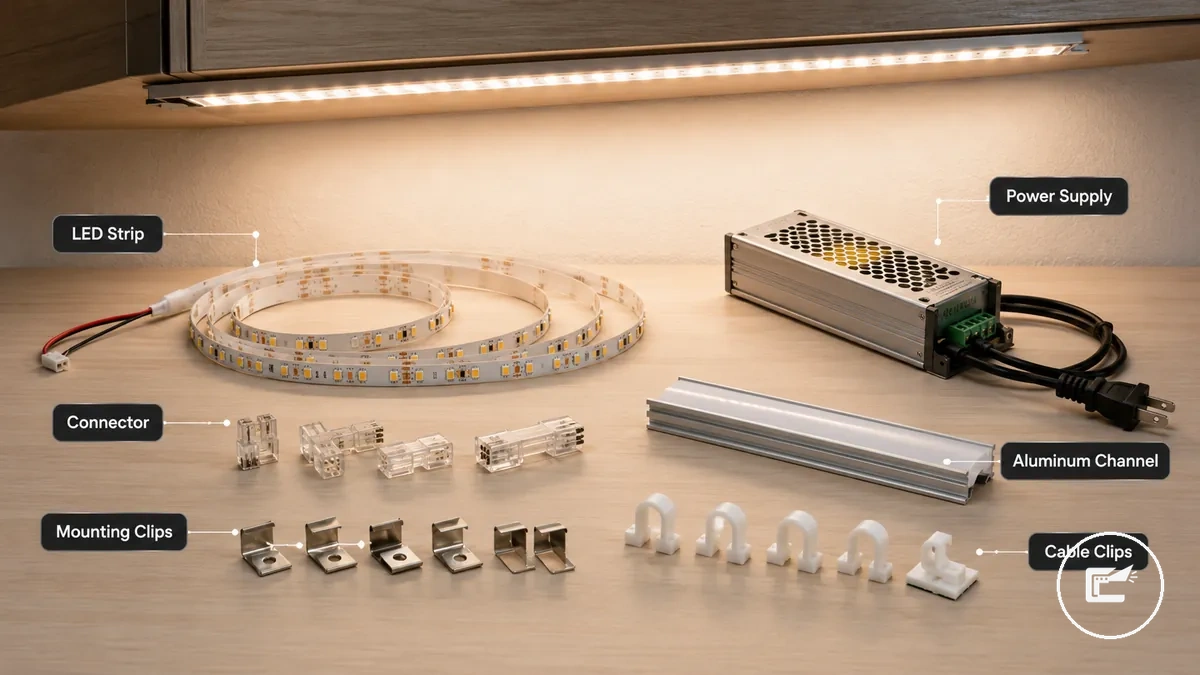

Werkzeuge, Komponenten und Montageteile

Werkzeuge, Komponenten und Montageteile sind die Gegenstände, die die Stromversorgung, Streifenmontage, Verbindungen und Kabelsteuerung bei der Montage von LED-Streifen unter Schränken unterstützen. Jedes Teil erfüllt eine bestimmte Installationsfunktion, daher sollte sich die Liste auf die Funktion konzentrieren und nicht auf die Produktauswahl. Die Identifizierung der erforderlichen Komponenten vor der Montage kann Kompatibilitätsprobleme, lose Kabelverlegung oder spätere Anpassungen bei der Montage verringern.

Ein LED-Streifen und ein Netzteil bilden das Kernsystem der Installation. Verbinder, Verlängerungskabel und Kabelclips helfen bei der Steuerung der Verlegung und der Verbindungspunkte. Klebeband, Montageclips, Aluminiumprofil, Diffusorabdeckung, Reiniger, Maßband und Schere unterstützen bei Bedarf die Oberflächenvorbereitung, Platzierung und Passform.

Die Auswahl der Teile hängt von den Installationsbedingungen ab. Montageclips oder ein Aluminiumprofil können nützlich sein, wenn über das Klebeband hinaus zusätzlicher Halt gewünscht wird, während Verlängerungskabel-Zubehör helfen kann, wenn der Netzteilstandort einen längeren Kabelweg erfordert. Bevor Sie Teile auswählen, informieren Sie sich unter Stromversorgung und Verbinder planen über die Spannungs-, Stecker- und Kompatibilitätsanforderungen.

Komponente	Aufgabe bei der Installation	Wann wichtig	Hinweis
LED-Streifen	Primäre Lichtquelle	Für den Lichtverlauf erforderlich	Kompatibilität hängt vom Stromversorgungssystem ab
Netzteil	Stellt Betriebsspannung bereit	Erforderlich, wenn der Streifen externe Stromversorgung benötigt	Spannungskompatibilität sollte bestätigt werden
Verbinder	Verbindet Streifenabschnitte oder Komponenten	Nützlich, wenn direkte Verbindungen benötigt werden	Passform kann je nach Streifentyp variieren
Verlängerungskabel	Verlängert den Kabelweg	Hilfreich, wenn der Stromzugang weiter entfernt ist	Kompatibilität vor der Verwendung bestätigen
Klebeband	Unterstützt die Streifenmontage	Funktioniert am besten auf sauberer Oberfläche	Oberflächenzustand kann die Haftung beeinflussen
Montageclips	Bietet mechanischen Halt	Nützlich, wenn zusätzlicher Halt gewünscht wird	Kann je nach Installation Bohrungen erfordern
Aluminiumprofil	Unterstützt Streifenplatzierung und -schutz	Nützlich für einen saubereren montierten Verlauf	Passform hängt vom verfügbaren Schrankraum ab
Diffusorabdeckung	Bedeckt den montierten Streifen	Oft mit einem Aluminiumprofil kombiniert	Sollte zum gewählten Profil passen
Kabelclips	Steuert die Kabelverlegung	Nützlich für sichtbare Kabelwege	Platzierung kann späteren Zugang beeinträchtigen
Reiniger	Bereitet die Schrankoberfläche vor	Hilfreich vor der Klebemontage	Oberfläche sollte vor der Installation trocken sein
Maßband	Unterstützt die Layoutplanung	Nützlich vor dem Zuschneiden oder Montieren	Maße vor der Installation überprüfen
Schere	Wird verwendet, wo Schneiden anwendbar ist	Kann bei der Streifenvorbereitung benötigt werden	Nur schneiden, wo das Streifendesign es erlaubt

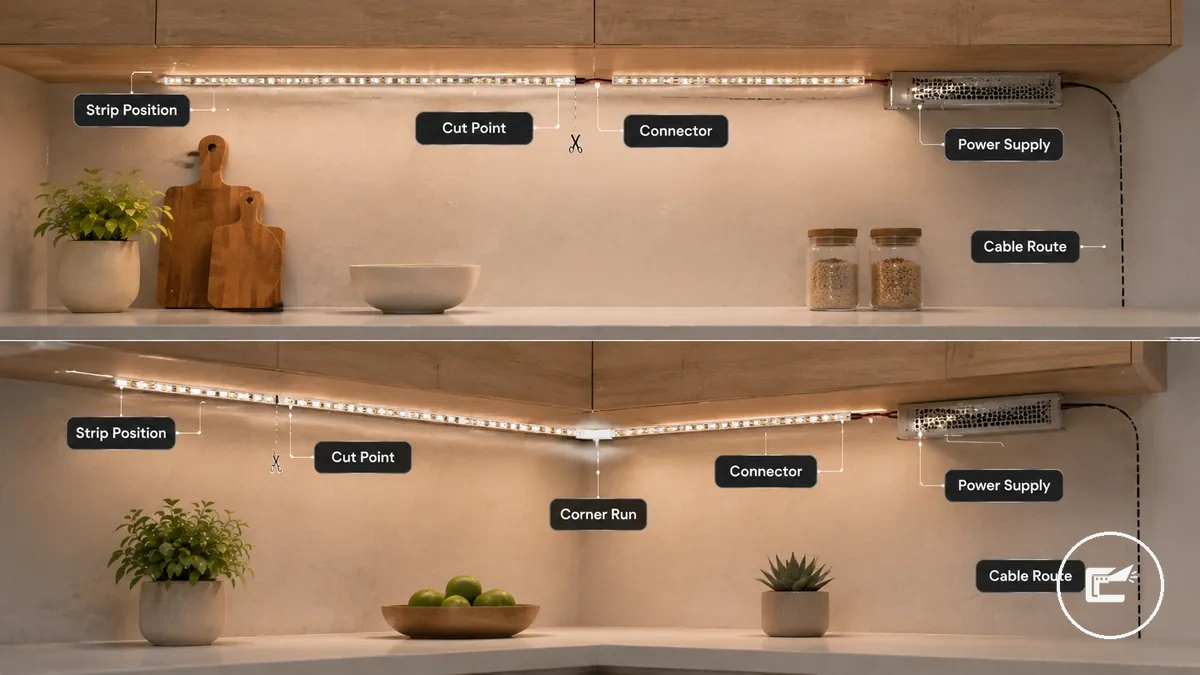

Planung von Streifenposition, Länge und Stromweg

Die Planung der LED-Streifen unter Schränken beginnt damit, festzulegen, wo der Streifen auf der Schrankunterseite sitzt, wie weit er verläuft und wie der Niederspannungs-Stromweg ihn vor der Montage erreicht. Die Platzierung kann die Lichtausbeute, die Schattenbildung und die Sichtbarkeit der Kabel beeinflussen. Eine frühzeitige Planung kann auch Montageanpassungen und Steckerwechsel nach Installationsbeginn reduzieren.

Für LED-Streifen unter Schränken kann eine Platzierung vorne mehr Licht auf die Arbeitsfläche lenken, während eine Platzierung in der Mitte oder hinten die Lichtverteilung auf nahegelegenen Flächen verändern kann. Die Streifenlänge sollte dem geplanten Verlauf an der Schrankunterseite folgen, und jeder Verbinder sollte im Installationslayout erreichbar bleiben. Der Standort des Netzteils sollte ebenfalls vor der Montage einen praktikablen Kabelweg unterstützen.

• Prüfen, ob der Streifen nahe der Vorder-, Mittel- oder Rückseite der Schrankunterseite montiert wird.
• Messen Sie die geplante Streifenlänge und bestätigen Sie eine beabsichtigte Schnittstelle vor der Installation.
• Stellen Sie sicher, dass der Verbinder den nächsten Anschlusspunkt ohne übermäßige Spannung erreichen kann.
• Wählen Sie einen Netzteilstandort, der nach der Montage zugänglich bleibt.
• Planen Sie den Kabelweg so, dass der Niederspannungs-Kabelweg organisiert bleibt und sichtbare Abschnitte nach Möglichkeit begrenzt werden.
• Überprüfen Sie längere Verläufe auf Spannungsabfallrisiko und bestätigen Sie, dass das geplante Layout geeignet bleibt.

Ein gerader Schrankverlauf ist oft einfacher zu planen, da Streifen, Verbinder und Kabelweg einem einzelnen Pfad folgen. Eckanordnungen oder Verläufe über mehrere Schränke können zusätzliche Aufmerksamkeit auf die Verbinderreichweite, Richtungswechsel und Kabelverlegung zwischen Abschnitten erfordern. Bevor Sie das Layout finalisieren, informieren Sie sich unter Stromversorgung und Verbinder planen, ob Spannung, Steckerauswahl und Installationsanforderungen abgestimmt bleiben.

Platzierung an der Vorderkante, Mitte und Rückseite

Die Wahl einer Position für LED-Streifen unter Schränken beeinflusst die Arbeitsbeleuchtung, Blendung, Schattenbildung und die Sichtbarkeit des Streifens während der Installation. Die Platzierung an der Vorderkante, in der Mitte und an der Rückseite erzeugt unterschiedliche Lichteffekte auf der Schrankunterseite und angrenzenden Flächen, und das Ergebnis kann mit der Tiefe der Schranklippe, der Verwendung eines Diffusors und der Arbeitsplattenbeschaffenheit variieren.

Platzierung	Lichteffekt	Sichtbarkeit	Blendungsrisiko	Schrankzustand
Vorderkante	Kann mehr Licht auf die Arbeitsfläche lenken	Die Sichtbarkeit des Streifens kann bei flacher Schranklippe zunehmen	Kann ohne Diffusor stärker auffallen	Kann für Schränke mit tieferer Lippe geeignet sein, die hilft, den Streifen zu verbergen
Mitte	Kann ein gleichmäßigeres Lichtmuster auf angrenzenden Flächen erzeugen	Die Sichtbarkeit des Streifens kann moderat sein	Das Blendungsrisiko kann je nach Diffusortyp und Betrachtungswinkel variieren	Kann für Schränke geeignet sein, bei denen eine gleichmäßige Lichtverteilung bevorzugt wird
Rückseite	Kann mehr Licht in Richtung Spritzschutzbereich lenken	Die Sichtbarkeit des Streifens kann in manchen Anordnungen reduziert sein	Blendung kann von üblichen Betrachtungspositionen aus weniger auffallen	Kann funktionieren, wenn Schranktiefe und Oberflächenreflexion das Layout unterstützen

Ein Diffusor kann das Erscheinungsbild einzelner Lichtpunkte weicher machen, während die Tiefe der Schranklippe beeinflussen kann, ob der Streifen aus normalen Betrachtungswinkeln sichtbar bleibt. Keine einzelne Platzierung ist für jede Installation richtig, da Schrankmaße, Arbeitsplattenreflexion und Diffusorkonfiguration das Beleuchtungsergebnis verändern können.

Netzteilstandort und Niederspannungs-Kabelweg

Die Planung eines Netzteilstandorts beginnt mit der Wahl einer erreichbaren Position und eines Niederspannungs-Kabelwegs, der nach der Installation zugänglich bleibt. Bei LED-Streifen unter Schränken sollten das Netzteil, die Steckerrichtung und der Kabelweg vor der Montage überprüft werden, damit Kabelreichweite, Sichtbarkeit und späterer Zugang geprüft werden können, ohne die Verbindungen unnötig zu belasten.

Der Netzteilstandort sollte einen praktischen Zugang, Belüftung und Kabelmanagement entlang der Schrankunterseite unterstützen. Ein Steckernetzteil oder -treiber ist möglicherweise einfacher zu überprüfen, wenn es erreichbar bleibt, während eine verdeckte Platzierung dennoch Zugang für Tests oder Anpassungen ermöglichen sollte, wenn nötig.

• Bestätigen, dass der Steckdosenzugang es dem Steckernetzteil ermöglicht, erreichbar zu bleiben.
• Wählen Sie einen Netzteil- oder Treiberstandort, der nach der Montage zugänglich bleibt.
• Prüfen, ob die Länge des Verlängerungskabels für den geplanten Kabelweg geeignet ist.
• Sicherstellen, dass die Steckerrichtung zum Streifenlayout und Kabelweg passt.
• Schrankzwischenräume nur nutzen, wenn sie einen praktikablen Weg ohne übermäßige Kabelbelastung bieten.
• Zugentlastung an Verbindungspunkten überprüfen, um Kabelspannung zu begrenzen.
• Prüfen, dass verdeckte Kabelabschnitte für Inspektion und Anpassung zugänglich bleiben, wenn nötig.

Wenn der Kabelweg durch Schrankzwischenräume oder hinter sichtbaren Oberflächen verläuft, können Kabelreichweite, Wärmebedingungen und Steckerzugang das endgültige Layout beeinflussen. Vermeiden Sie Verlegepläne, die von verdeckten Netzverkabelungsänderungen oder unzugänglichen Verbindungen abhängen, da sich dieser Unterabschnitt nur auf die Planung der Niederspannungsinstallation konzentriert.

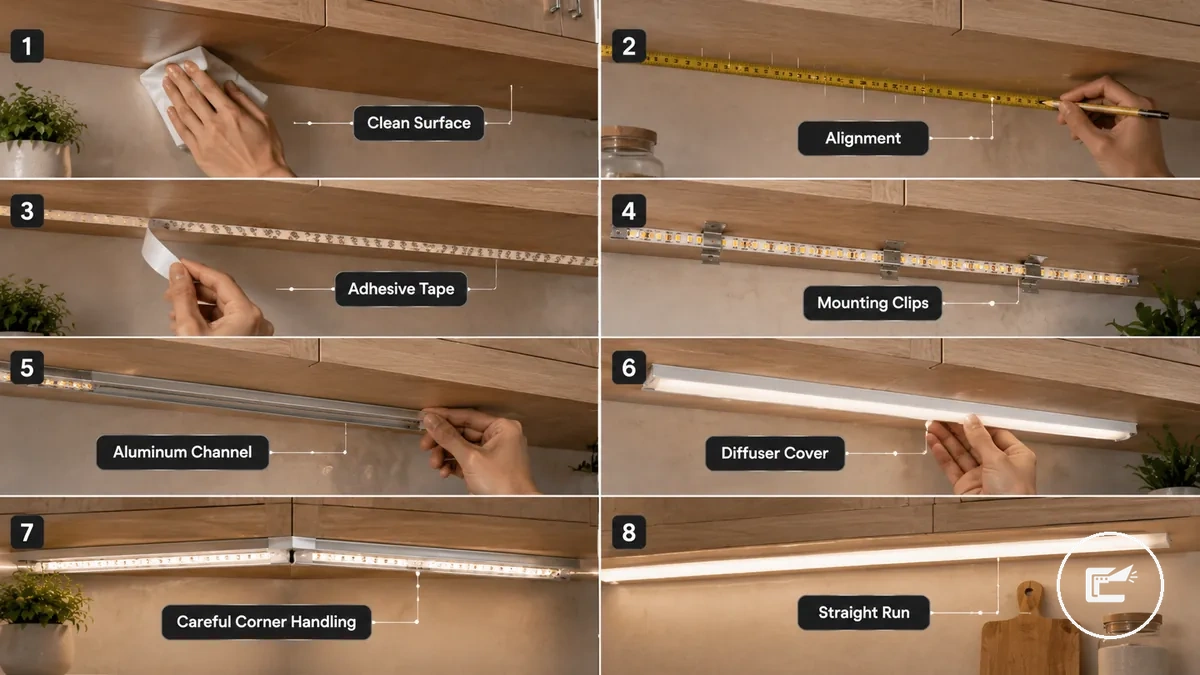

Montage von LED-Streifen, Clips oder Diffusorprofilen

Die Montage von LED-Streifen, Clips oder Diffusorprofilen beginnt nach abgeschlossener Planung und hängt von der Oberflächenvorbereitung, der Ausrichtung und der gewählten Befestigungsmethode ab. Eine saubere Oberfläche, genaues Messen und eine gleichmäßige Positionierung können dazu beitragen, das Ablösungsrisiko zu verringern und den Streifenverlauf gerade zu halten. Die Montagemethode sollte an die Schrankoberfläche und die Installationsbedingungen angepasst sein und keinem universellen Ansatz folgen.

Bei der Montage von LED-Streifen, Clips oder Diffusorprofilen wird zwischen Klebeband, Montageclips oder einem Aluminiumprofil mit Diffusorabdeckung gewählt. Klebeband kann für glatte Schrankoberflächen geeignet sein, während Montageclips oder ein Profil zusätzlichen Halt bieten können, wenn die Oberflächenbeschaffenheit, das Streifengewicht oder das Installationslayout dies erfordern. Ausrichtung, Andruckzeit und Geradlinigkeit sollten während des gesamten Montagevorgangs überprüft werden.

1. Reinigen Sie die Schrankunterseite und lassen Sie die Oberfläche trocknen, damit Klebeband oder Montagematerial gleichmäßiger auf der Oberfläche haften können.
2. Messen und markieren Sie den Streifenverlauf vor der Befestigung, damit die Ausrichtung überprüft und angepasst werden kann, bevor mit der Montage begonnen wird.
3. Positionieren Sie den Streifen entlang der markierten Linie und drücken Sie das Klebeband gleichmäßig an, wenn die Montagemethode auf Haftung beruht.
4. Befestigen Sie Montageclips oder installieren Sie ein Aluminiumprofil, wenn zusätzlicher Halt oder Schutz des Streifens für die Installation von Vorteil sein kann.
5. Setzen Sie den Streifen in das Profil ein und fügen Sie die Diffusorabdeckung hinzu, wenn die Profilkonstruktion dies unterstützt, um einen sauberen Lichtverlauf zu gewährleisten.
6. Führen Sie den Streifen vorsichtig um Ecken, damit die Ausrichtung gleichmäßig bleibt und der Streifen sich während des Gebrauchs weniger leicht ablöst oder verschiebt.
7. Lassen Sie ausreichend Abstand um den Streifen oder das Profil, wenn die Wärmebedingungen die Montageleistung beeinträchtigen könnten, und überprüfen Sie die Geradlinigkeit, bevor Sie mit den späteren Installationsschritten fortfahren.

Wenn Klebeband auf eine nicht ausreichend vorbereitete Oberfläche aufgetragen wird, kann es nach der Montage leichter zu Ablösungen oder Fehlausrichtungen kommen. Die Ausrichtung vor Abschluss der vollständigen Andruckzeit zu überprüfen, kann kleine Anpassungen erleichtern, als den gesamten Streifenverlauf später neu zu positionieren.

Oberfläche vorbereiten und Verlauf ausmessen

Die Vorbereitung der Oberfläche und das Ausmessen des Verlaufs beginnen mit der Reinigung, Trocknung und Markierung der Schrankunterseite vor der Montage. Die Oberflächenvorbereitung hilft, die Haftungsbedingungen zu beurteilen, während das Ausmessen die Ausrichtung, die genaue Streifenlänge und die Passform des Profils unterstützt. Diese Schritte sollten abgeschlossen sein, bevor der Streifen, Montageclips, das Aluminiumprofil oder die Diffusorabdeckung angebracht werden.

1. Reinigen Sie die Schrankunterseite, wenn Staub, Fett oder Rückstände vorhanden sind, damit die Montageoberfläche einen gleichmäßigeren Kontakt für Klebeband oder Montagematerial bieten kann.
2. Lassen Sie die Oberfläche vollständig trocknen, wenn Feuchtigkeit vorhanden ist, damit die Haftungsbedingungen während der Montage weniger beeinträchtigt werden.
3. Messen Sie den geplanten Streifenverlauf und die Länge des Aluminiumprofils vor der Befestigung, damit Ausrichtung und Passform im Voraus überprüft werden können.
4. Markieren Sie den vorgesehenen Streifenweg, wenn die Maße bestätigt sind, damit der Lichtverlauf während der Montage gerader bleiben kann.
5. Überprüfen Sie die Schnittmarken des Streifens anhand des gemessenen Verlaufs, damit Längenanpassungen vor der Befestigung geplant werden können.
6. Überprüfen Sie den Freiraum für den Streifenverlauf, das Aluminiumprofil und die Diffusorabdeckung, wenn Schrankmerkmale die Passform beeinträchtigen könnten, damit Montagekomponenten genauer positioniert werden können.

Wenn die Schrankunterseite eine raue Oberflächenstruktur aufweist, kann die Haftleistung variieren, und Montageclips können eine geeignetere Befestigungsmethode darstellen. Die Überprüfung der Ausrichtung vor dem vollständigen Andrücken kann kleine Anpassungen erleichtern, als den Streifen nach der Befestigung neu zu positionieren.

Klebeband oder Montageclips verwenden

Die Verwendung von Klebeband oder Montageclips beginnt mit der Beurteilung der Schrankunterseite, des Streifengewichts und der Montagebedingungen vor der Befestigung. Klebeband kann für LED-Streifen unter Schränken ausreichend sein, wenn die Montagefläche glatt ist und die Installation den Streifenverlauf nur gering belastet, während Montageclips bei weniger günstigen Bedingungen mechanischen Halt bieten können.

Die Befestigungsmethode hängt von der Oberflächenstruktur, der Wärmeeinwirkung, dem Gewicht und dem Anpassungsbedarf ab:

• Klebeband: Kann für glatte Schrankunterseiten geeignet sein, wenn das Streifengewicht gering ist und ein gleichmäßiger Oberflächenkontakt möglich ist.
• Montageclips: Können zusätzlichen mechanischen Halt bieten, wenn die Oberfläche rau, strukturiert oder für den Klebekontakt weniger geeignet ist.
• Wärmeeinwirkung: Höhere Wärmebedingungen können die Klebeleistung beeinträchtigen, was Clips bei manchen Installationen zu einer nützlichen Befestigungsoption macht.
• Gewicht von Streifen oder Profil: Schwerere Streifenverläufe oder zusätzliches Profilgewicht können von mechanischem Halt über das Klebeband hinaus profitieren.
• Entfernungsrisiko: Montageclips können die Abhängigkeit vom Klebeband verringern, wenn zukünftige Anpassungen oder Neupositionierungen erforderlich sein könnten.

Bei einer Niederspannungsinstallation sollte die Befestigungsmethode zusammen mit dem Netzteil, der Steckerposition, der Montageart und dem Kabelweg bewertet werden, damit der Streifen gestützt bleibt, ohne den Kabelweg oder die Verbindungspunkte unnötig zu belasten.

Aluminiumprofil und Diffusorabdeckung installieren

Die Installation eines Aluminiumprofils und einer Diffusorabdeckung beginnt mit der Positionierung des Profils an der Schrankunterseite, damit LED-Streifen unter Schränken einem geraderen Montageweg folgen können. Ein Aluminiumprofil kann Streifenschutz bieten und die Lichtdiffusion unterstützen, während die Diffusorabdeckung sichtbare Lichtpunkte weicher machen kann, abhängig von der Diffusorpassform, der Profiltiefe, der Streifenhelligkeit und dem Schrankabstand.

1. Positionieren Sie das Aluminiumprofil entlang des geplanten Streifenverlaufs, damit Profiltiefe und Schrankabstand vor der Befestigung überprüft werden können.
2. Befestigen Sie das Profil mit Montageschrauben oder -clips, wenn die Montagefläche und die Installationsbedingungen diese Methode unterstützen, um die Profilausrichtung beizubehalten.
3. Setzen Sie die LED-Streifen unter Schränken in das Profil ein, sodass der Streifen gleichmäßig sitzt, ohne den Niederspannungsstecker oder den Kabelweg unnötig zu belasten.
4. Prüfen Sie, ob der Netzteilanschluss, die Steckerposition und der Kabelweg vor dem Schließen des Profils zugänglich bleiben.
5. Setzen Sie die Diffusorabdeckung auf das Profil, sodass die Abdeckung korrekt ausgerichtet ist und nicht mit nahen Schrankmerkmalen kollidiert.
6. Testen Sie den Streifen nach der Installation, um zu bestätigen, dass Diffusorpassform, Lichtdiffusion und Profilplatzierung für die Installation geeignet bleiben.

Im Vergleich zur freiliegenden Streifenmontage kann ein Aluminiumprofil zusätzlichen Streifenschutz und einen kontrollierteren Montageweg bieten. Wärmeverteilung und Lichtausbeute können je nach Profilmaterial, Diffusortyp, Streifenhelligkeit und verfügbarem Schrankabstand variieren, daher sind die Ergebnisse nicht in jeder Installation identisch.

Stromversorgung anschließen und Lichtverlauf testen

Der Anschluss des Niederspannungsnetzteils und der Test des Lichtverlaufs beginnen mit der Überprüfung von Spannung, Leistung und Steckerausrichtung, bevor die Installation abgeschlossen wird. Ein Test bei noch zugänglichem Streifen hilft, dunkle Abschnitte, Flackern oder Wärmeprobleme zu erkennen, ohne Verbindungen unter dem Schrank zu verbergen.

Stellen Sie sicher, dass die LED-Streifen unter Schränken, das Netzteil, die Verbinder und der Kabelweg korrekt ausgerichtet sind. Überprüfen Sie die Streifenrichtung und ggf. vorhandene Controller oder Dimmer, um einen ordnungsgemäßen Betrieb entlang der Schrankunterseite zu gewährleisten.

Führen Sie einen vorläufigen Verbindungstest durch. Beobachten Sie den Streifen auf Flackern, teilweise Beleuchtung oder ungleichmäßige Helligkeit. Passen Sie die Steckerausrichtung, den Kabelweg und die Platzierung des Netzteils an, um Belastungen zu verringern und eine gleichmäßige Lichtausbeute sicherzustellen. Fahren Sie für den nächsten Schritt mit cut connect and hide wires fort, um das Kabelmanagement abzuschließen.

1. Bestätigen Sie, dass die Netzteilspannung und -leistung der Niederspannungsanforderung des Streifens für den geplanten Verlauf an der Schrankunterseite entsprechen.
2. Überprüfen Sie die Steckerausrichtung und die Streifenrichtung entlang der Schrankunterseite, um eine verpolte oder falsche Ausrichtung zu vermeiden.
3. Verbinden Sie den Streifen vorübergehend für einen Test mit dem Netzteil und einem eventuellen Controller oder Dimmer, ohne die endgültige Montage durchzuführen.
4. Achten Sie auf Flackern, dunkle Abschnitte oder ungleichmäßige Lichtausbeute entlang des Kabelwegs.
5. Prüfen Sie die Wärmeentwicklung entlang des Streifens und der nahen Schrankoberflächen, um einen sicheren Betrieb während des ersten Tests sicherzustellen.
6. Passen Sie Verbinder oder die Kabelverlegung an, um Belastungen zu minimieren und die korrekte Ausrichtung beizubehalten, bevor Sie die Montage und das Verbergen abschließen.

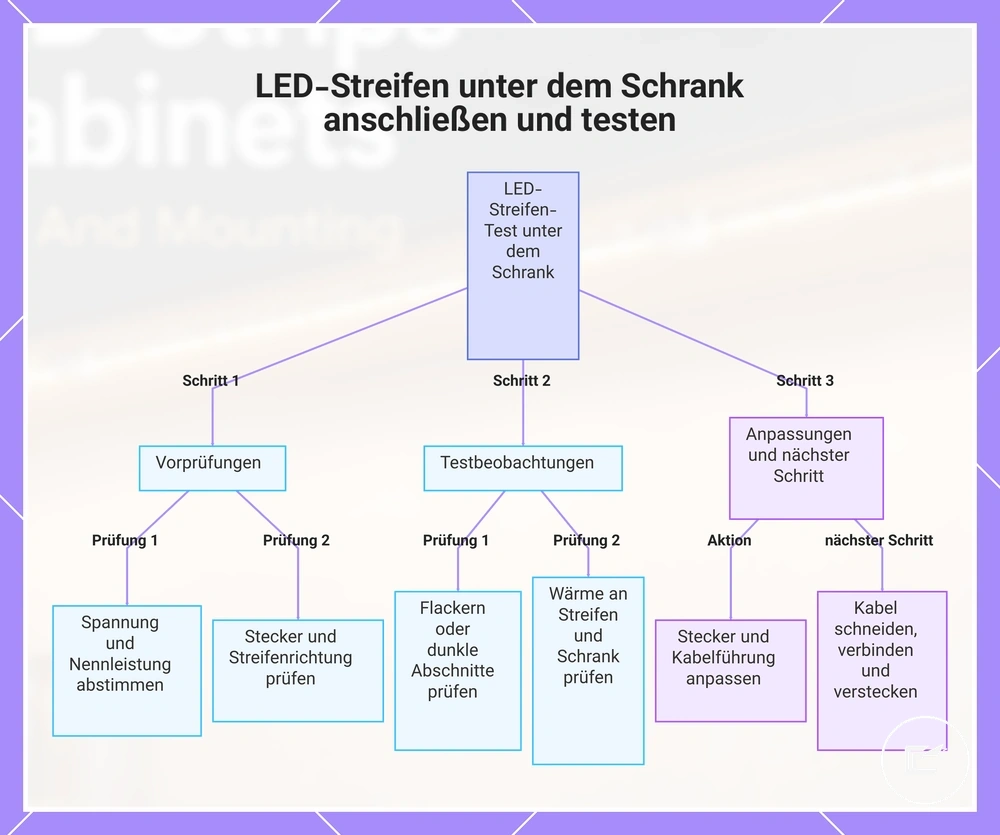

Dieses Diagramm zeigt den schrittweisen Prozess zum Anschließen des Netzteils, Testen des LED-Streifens auf Probleme und Durchführen der letzten Anpassungen vor der Installation.

Niederspannungskabel nach dem Probelauf ordnen

Das Ordnen der Niederspannungskabel beginnt, nachdem die LED-Streifen unter Schränken getestet und der endgültige Kabelweg bestätigt wurde. Das vorherige Testen hilft, Verbindungsprobleme zu erkennen, bevor die Kabel befestigt werden. Dieser Ansatz kann die Zugentlastung erhalten, den Zugang zu Komponenten bewahren und die Notwendigkeit verringern, eine abgeschlossene Installation wieder zu öffnen.

Wenn sichtbare Kabel entlang der Schrankunterseite verbleiben, führen Sie sie durch Schrankfugen und Eckwege, wo der Kabelweg organisiert und zugänglich bleibt. Verwenden Sie Kabelclips erst, nachdem der endgültige Kabelweg bestätigt wurde. Wenn zusätzliches Kabelmanagement erforderlich ist, kann der nächste Schritt beinhalten, wie man cut connect and hide wires durchführt, ohne das getestete Layout zu ändern.

Prüfen Sie, ob die Lockerheit des Verlängerungskabels ausreicht, um Steckerbelastungen während des normalen Gebrauchs zu vermeiden. Das Netzteil, der Verbinder und jeder Wartungspunkt sollten erreichbar bleiben, falls eine spätere Inspektion erforderlich ist. Vermeiden Sie es, Kabel in der Nähe von wärmeerzeugenden Komponenten fest zu sichern, und bestätigen Sie, dass der Niederspannungs-Kabelweg keine Belastung auf Verbindungen oder Montagematerial ausübt.

Wenn Kabelclips, Kabellockerheit, Steckerposition, Netzteilzugang und Eckführung nach dem Probelauf geeignet bleiben, kann die Installation zur endgültigen Kabelorganisation übergehen, wobei weniger Anpassungen zu erwarten sind.

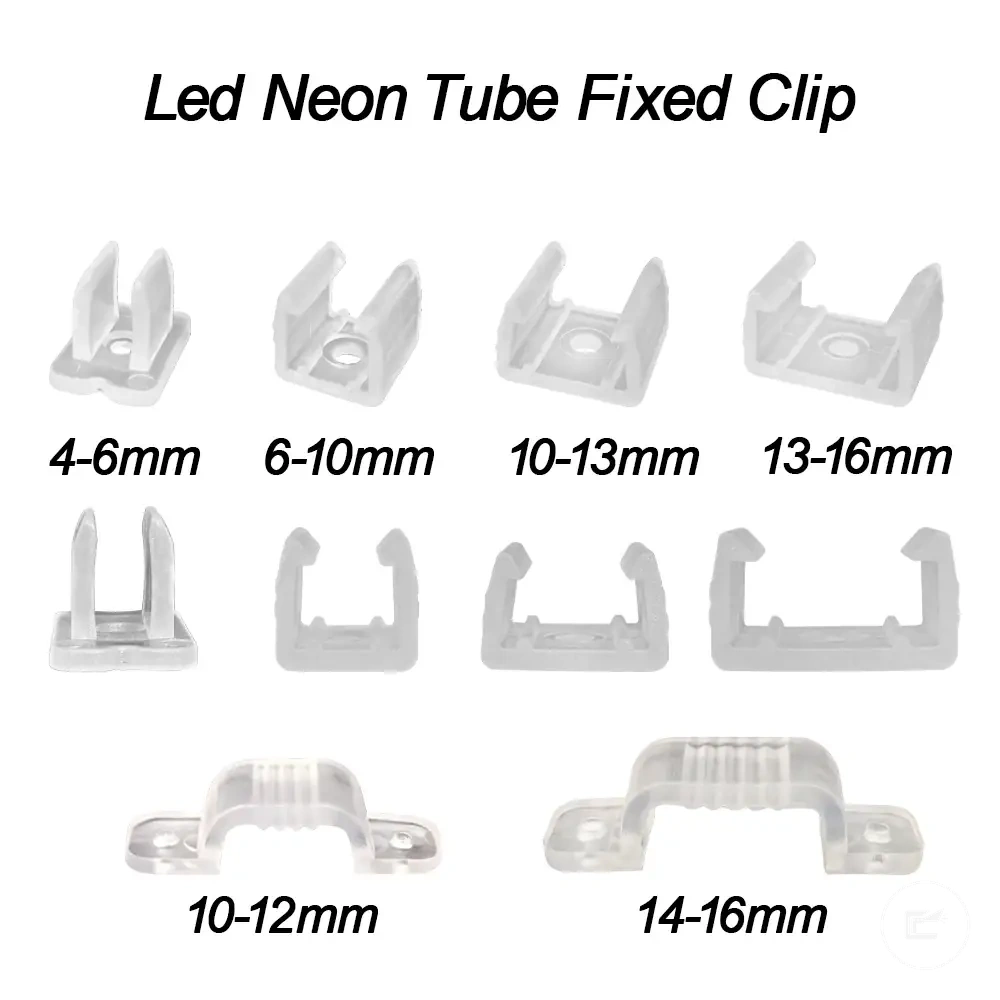

Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen. Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.

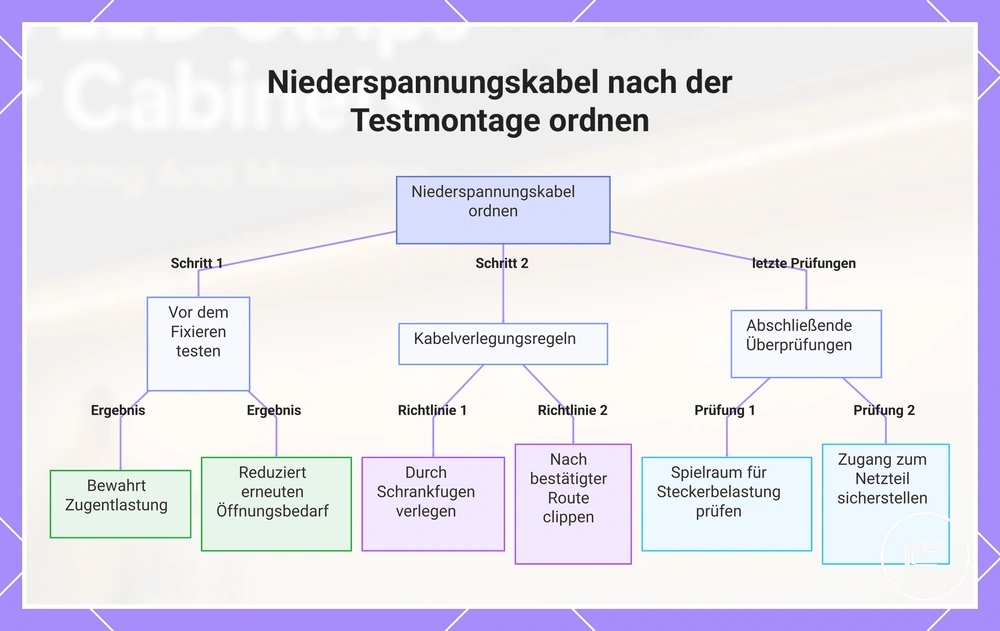

Diese Grafik zeigt die wichtigsten Schritte und Prüfungen zum Ordnen von Niederspannungskabeln nach dem Testen von LED-Streifen unter dem Schrank, einschließlich Testen vor dem Fixieren, Verlegehinweise und abschließende Überprüfung.

Häufige Fehler bei der Montage von LED-Streifen unter Schränken

Häufige Montagefehler können sichtbare Symptome wie Flackern, Nachlassen der Helligkeit oder Ablösen verursachen. Das Erkennen dieser Fehler vor oder während der Installation hilft, schlechte Lichtausbeute, Steckerbelastung und Kabelbeanspruchung bei LED-Streifen unter Schränken zu vermeiden. Das Verständnis, wie Symptome mit Ursachen und vorbeugenden Schritten zusammenhängen, unterstützt eine zuverlässigere Montage an der Schrankunterseite.

Zu den wichtigsten Fehlern gehören schlechte Haftung, schwache Montageunterstützung, falsches Netzteil, Spannungsabfall, Steckerinkompatibilität, falsche Streifenplatzierung, übermäßiges Biegen, Hitzestau und Kabelbelastung. Jeder kann die Leistung des Streifens und die Lichtausbeute beeinträchtigen, wenn er nicht während des anfänglichen Installationsprozesses behoben wird.

Verwenden Sie die folgende Tabelle, um jeden Fehler mit seiner wahrscheinlichen Ursache, einer sicheren Prüfung und einer Vorbeugungsstrategie zu verknüpfen. Dies hilft, potenzielle Probleme zu erkennen, ohne die gesamte Installationssequenz zu wiederholen oder diese Seite in eine Fehlerbehebungsanleitung zu verwandeln.

Problem	Wahrscheinliche Ursache	Sichere Prüfung	Vorbeugung
Loser Streifen oder Ablösen der Klebung	Schlechte Oberflächenvorbereitung oder schwache Montageunterstützung	Sauberkeit der Schrankunterseite und Streifenbefestigung prüfen	Oberfläche reinigen und ausreichende Unterstützung vor der Montage verwenden
Flackern oder instabile Lichtausbeute	Falsches Netzteil oder Steckerfehler	Spannung, Netzteil-Nennleistung und Steckerpassung überprüfen	Kompatibilität bestätigen und vor der endgültigen Montage testen
Nachlassen der Helligkeit an den Streifenenden	Spannungsabfall	Helligkeit entlang des Streifens beobachten	Streifenlänge und Strombedarf entsprechend planen
Ungleichmäßige Beleuchtung oder Blendung	Falsche Platzierung an der Schrankunterseite	Streifenposition und Lichtverteilung überprüfen	Streifen für den gewünschten Beleuchtungsbereich positionieren
Streifenschaden oder zeitweiliger Betrieb	Übermäßiges Biegen oder Kabelbelastung	Biegungen und Verbindungspunkte prüfen	Scharfe Biegungen und übermäßige Kabelspannung vermeiden
Hitzebedingtes Nachlassen der Helligkeit	Schlechter Wärmeabstand oder eingeschlossene Wärme	Auf eingeschränkte Luftzirkulation um den Streifen prüfen	Abstand lassen und Abdecken wärmeempfindlicher Bereiche vermeiden
Steckerinstabilität	Kabelbelastung	Kabelweg und Spannungspunkte prüfen	Zugentlastung bereitstellen und sichtbare Kabel sichern

Wenn ein Symptom nach grundlegenden Prüfungen bestehen bleibt, ziehen Sie in Betracht, wie Sie fix installation problems können.

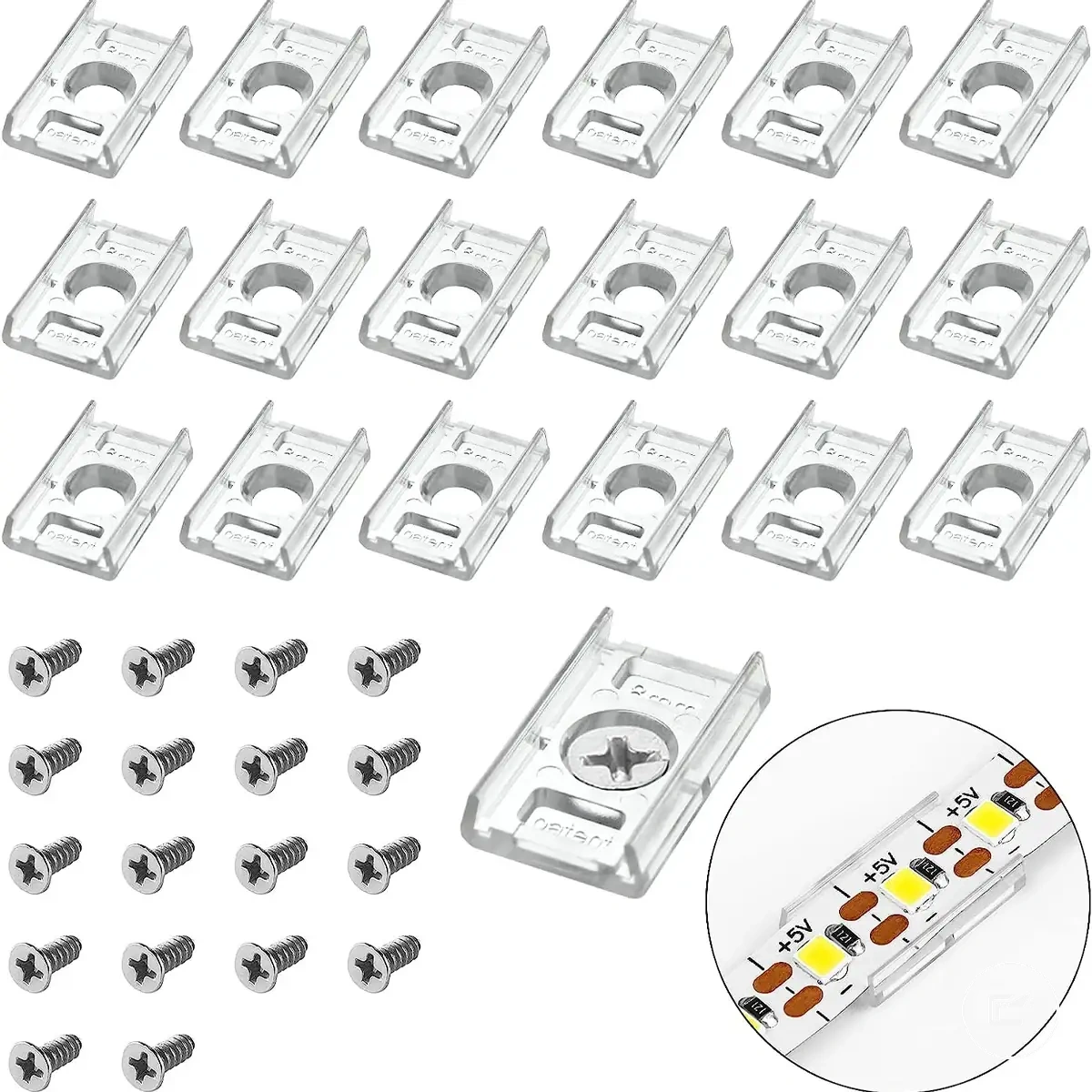

Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen. Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.

Schwache Haftung und schlechte Oberflächenvorbereitung

Wenn ein loser Streifen oder Ablösen auftritt, hängt schwache Haftung oft mit den Oberflächenbedingungen des Schranks zusammen und nicht mit einer einzelnen Ursache. Fett, Staub, Feuchtigkeit, Textur oder übermäßige Wärme auf der Schrankoberfläche können den Klebekontakt verringern. Dieser Fehler kann während der Schrankbeleuchtungsinstallation zu schwachem Halt führen und das Risiko einer Streifenverschiebung im Laufe der Zeit erhöhen.

Überprüfen Sie diese lokalen Ursachen und Vorbeugungspunkte:

• Oberflächenmaterial: Eine strukturierte Schrankoberfläche bietet möglicherweise weniger Klebekontakt als eine glattere Oberfläche.
• Fett oder Staub: Rückstände auf der Schrankoberfläche können die Haftung schwächen und das Ablöserisiko erhöhen.
• Reinigermittelrückstand: Verbleibender Reinigerfilm kann die Klebekraft verringern, wenn die Oberfläche nicht vollständig sauber ist.
• Feuchtigkeit und Trocknungszeit: Eine feuchte Oberfläche kann die Wahrscheinlichkeit eines losen Streifens nach der Montage erhöhen.
• Andruck beim Kleben: Ungleichmäßiger Druck während der Installation kann Abschnitte mit schwächerem Kontakt hinterlassen.
• Streifengewicht: Schwerere Streifenverläufe oder Profile können zusätzliche Belastung auf die Klebepunkte ausüben.
• Clip-Unterstützung: Zusätzliche Clips können helfen, wenn Streifengewicht, Oberflächenstruktur oder Montagebedingungen zusätzliche Last erzeugen.
• Luftfeuchtigkeit und Hitzestau: Umweltbedingungen können die Haftleistung je nach Installationsbereich beeinträchtigen.

Schwache Haftung weist nicht immer auf dieselbe Ursache hin. Oberflächenmaterial, Feuchtigkeitsgehalt, Hitzestau und Streifengewicht können in verschiedenen Installationen unterschiedlich zusammenwirken, daher sollte sich die Vorbeugung auf den spezifischen Zustand der Schrankoberfläche konzentrieren, anstatt von einer einzigen Fehlerquelle auszugehen.

Falsches Netzteil, Spannungsabfall und Steckerfehler

Wenn nach der Installation Dimmerscheinungen, Flackern, teilweise Beleuchtung oder gar kein Licht auftreten, kann ein Problem mit dem Netzteil, ein Spannungsabfall oder ein Steckerfehler die Ursache sein. Dieser Fehler geht nicht immer auf dieselbe Quelle zurück, daher sollte das Symptom der wahrscheinlichsten Ursache zugeordnet werden, bevor Änderungen an der Installation vorgenommen werden.

Problem	Wahrscheinliche Ursache	Sichere Prüfung	Vorbeugung
Flackern	Lockerer Stecker oder Controller-Inkompatibilität	Steckerpassung und Controller-Kompatibilität prüfen	Verbindungen vor der endgültigen Montage bestätigen
Nachlassen der Helligkeit	Spannungsabfall oder unzureichende Wattzahl	Helligkeit über den gesamten Streifenverlauf beobachten	Leistungsanforderungen an das Installationslayout anpassen
Teilweise Beleuchtung	Steckerfehler oder überlastete Verbindung	Verbindungspunkte entlang des Streifens prüfen	Übermäßige Last auf einer einzelnen Verbindung vermeiden
Kein Licht	Spannungsfehlanpassung, Polaritätsproblem oder getrennter Stecker	Spannungskompatibilität und Steckerausrichtung überprüfen	Polarität und Verbindungsausrichtung vor dem Test prüfen
Ungleichmäßige Leistung	Lange Verläufe, die zu Spannungsabfall beitragen	Helligkeit von einem Ende des Verlaufs zum anderen vergleichen	Längere Verläufe unter Berücksichtigung der Leistungsanforderungen planen

Nicht jedes Symptom weist auf dieselbe Ursache hin. Spannungsabfall, Steckerfehler, Controller-Inkompatibilität und Netzteilbegrenzungen können ähnliche Ergebnisse erzeugen, während Hitzestau, Kabelbelastung, Haftungsprobleme oder falsche Platzierung zu separaten Installationsproblemen beitragen können. Wenn das Symptom nach diesen Prüfungen bestehen bleibt, ziehen Sie in Betracht, wie Sie fix installation problems können.

Falsche Platzierung, Biegung und Hitzestau

Wenn nach der Installation Blendung, Schatten, sichtbare Punkte oder ungleichmäßige Lichtqualität auftreten, können falsche Platzierung, scharfe Biegungen oder Hitzestau die Ursache sein. Dieser Fehler kann physische Belastung auf die LED-Streifen unter Schränken ausüben und die Leistung im Laufe der Zeit beeinträchtigen, abhängig vom Streifentyp, Biegeradius, Profilpassform und Belüftungsbedingungen.

Vorbeugende Prüfungen umfassen:

• Falsche Platzierung: Positionieren Sie den Streifen so, dass Blendung, Schatten und sichtbare Punkte auf der vorgesehenen Arbeitsfläche reduziert werden.
• Scharfe Biegungen: Halten Sie den für den Streifen empfohlenen Mindestbiegeradius ein, um Eckbelastungen, Steckerfehlerrisiko und Kabelspannung zu verringern.
• Diffusor-Abstand: Stellen Sie sicher, dass Diffusor und Streifen ausreichend Abstand haben, damit die Lichtverteilung nicht eingeschränkt wird.
• Zu enges Profil: Vermeiden Sie enge Profilverhältnisse, die zu Hitzestau beitragen oder die Lichtqualität verringern können.
• Blockierter Wärmeabfluss: Halten Sie die Profilbelüftung frei, damit Wärme effektiver abgeführt werden kann.
• Klebebefestigung: Prüfen Sie, dass Biegungen und Ecken keine Abhebekräfte erzeugen, die die Haftung schwächen oder zu einem losen Streifen führen können.

Falsche Platzierung, Biegebelastung und blockierte Wärmeabflüsse erzeugen nicht immer dasselbe Symptom. Hitzestau, Spannungsabfall, Steckerfehler und physische Belastung können in verschiedenen Installationen unterschiedlich zusammenwirken, daher sollte sich die Vorbeugung auf die spezifische Bedingung konzentrieren, die die Schrankbeleuchtungsleistung beeinträchtigt.
