Schneiden, Verbinden und Verstecken von LED-Streifen-Kabeln bei der Montage von Schrankbeleuchtung

Verkabelung von LED-Streifen für Schränke

Die Verkabelung von LED-Streifen für Schränke umfasst das Verlegen, Verbinden und Stützen der LED-Streifenkabel, damit die Schrankbeleuchtung der Schrankform folgen kann. Der Umfang umfasst Schnittstellen, Kupferkontakte, Verbinder, Verlängerungskabel, Eckenumläufe, Kabelabdeckungen, Kabelclips und Polaritätsprüfungen innerhalb eines schrankspezifischen Verkabelungswegs.

Wenn ein Streifenlicht eine Schranklücke überbrückt, um eine Innenkante herumführt oder eine Stromeinspeisung erreichen muss, beeinflusst der Kabelverlauf die Sichtbarkeit, Zugänglichkeit und Verbindungsstabilität. Ein Verbinderclip kann auf dem Streifen schließen, aber der korrekte Kontakt hängt weiterhin von Streifentyp, Pinanzahl, Kupferkontaktausrichtung und Polarität ab. Diese Seite konzentriert sich auf die Niederspannungs-Streifenverkabelung und nicht auf die allgemeine Dimensionierung des Stromversorgungssystems oder den vollständigen Montageprozess unter Schränken. Für den weiteren Kategoriekontext siehe LED-Streifen und Schrankbeleuchtung Zubehör.

Das Hauptproblem ist, dass eine saubere Schrankoberfläche schwache Verbindungen verbergen kann, wenn Kabel ohne Prüfzugang gedrückt, gebogen oder eingeklemmt werden. Ein sichererer Plan hält jeden Verbinder, jedes Verlängerungskabel, jeden Eckverbinder, jede Kabelabdeckung und jeden Kabelclip ausreichend erreichbar für spätere Kontrollen, wenn es die Schrankanordnung zulässt. Der nächste Schritt ist zu verstehen, wo die Schnittstellen und Verbindungsgrundlagen beginnen.

Was sich ändert, wenn LED-Streifen geschnitten und wieder verbunden werden

Ein geschnittener und wieder verbundener LED-Streifen kann weiterhin funktionieren, wenn die Schnittlinie, die Kupferkontakte, die Polarität und der Verbinderkontakt korrekt sind. Der Schnitt sollte innerhalb eines markierten Schnittbereichs liegen, nicht in einem unmarkierten Teil des LED-Bands.

Ein Schnitt trennt den LED-Streifen in Segmente und legt die Kupferkontakte frei, die eine Wiederverbindung ermöglichen. Die Polaritätsmarkierungen, wie Pluszeichen und Minuszeichen, müssen weiterhin mit dem Verbinder oder dem Kabelweg übereinstimmen, damit die Stromkreisunterbrechung durch den wieder verbundenen Streifen fortgesetzt werden kann. Kleberücken und Streifenbeschichtung können auch beeinflussen, wie leicht die Kontakte in einem Verbinder sitzen, da eine schlechte Kontaktfreilegung den Verbinderkontakt schwächen kann.

Das Schneiden ändert das nutzbare Ende, die Verlegemöglichkeiten und den Anschlusspunkt, korrigiert aber nicht von selbst eine Fehlanpassung von Netzteil, Steuerung oder Streifentyp. Prüfen Sie bei diesen Einschränkungen die Kompatibilität von Verbindern und Stromversorgung, bevor Sie einen wieder verbundenen Streifen als bereit für die Schrankinstallation behandeln.

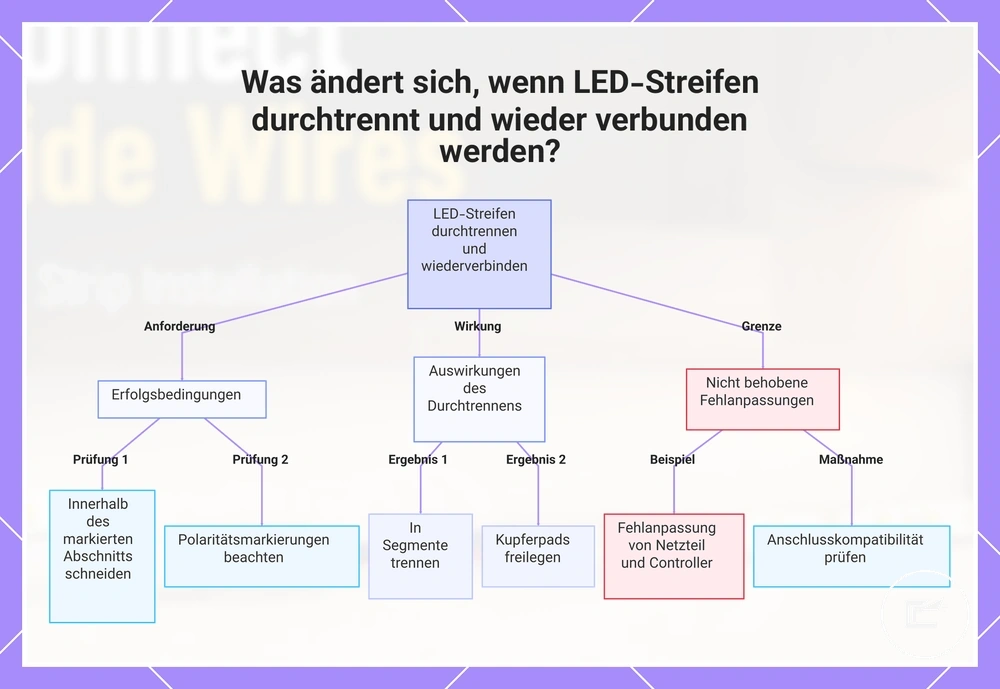

Diese Grafik zeigt die Bedingungen für eine erfolgreiche Wiederverbindung, die Auswirkungen des Durchtrennens sowie die Einschränkungen, die separate Prüfungen erfordern.

Was ändert sich, wenn LED-Streifen durchtrennt und wieder verbunden werden?

Was sich ändert, wenn LED-Streifen geschnitten und wieder verbunden werden

Ein geschnittener und wieder verbundener LED-Streifen kann weiterhin funktionieren, wenn die Schnittlinie, die Kupferkontakte, die Polarität und der Verbinderkontakt korrekt sind. Der Schnitt sollte innerhalb eines markierten Schnittbereichs liegen, nicht in einem unmarkierten Teil des LED-Bands.

Ein Schnitt trennt den LED-Streifen in Segmente und legt die Kupferkontakte frei, die eine Wiederverbindung ermöglichen. Die Polaritätsmarkierungen, wie Pluszeichen und Minuszeichen, müssen weiterhin mit dem Verbinder oder dem Kabelweg übereinstimmen, damit die Stromkreisunterbrechung durch den wieder verbundenen Streifen fortgesetzt werden kann. Kleberücken und Streifenbeschichtung können auch beeinflussen, wie leicht die Kontakte in einem Verbinder sitzen, da eine schlechte Kontaktfreilegung den Verbinderkontakt schwächen kann.

Das Schneiden ändert das nutzbare Ende, die Verlegemöglichkeiten und den Anschlusspunkt, korrigiert aber nicht von selbst eine Fehlanpassung von Netzteil, Steuerung oder Streifentyp. Prüfen Sie bei diesen Einschränkungen die Kompatibilität von Verbindern und Stromversorgung, bevor Sie einen wieder verbundenen Streifen als bereit für die Schrankinstallation behandeln.

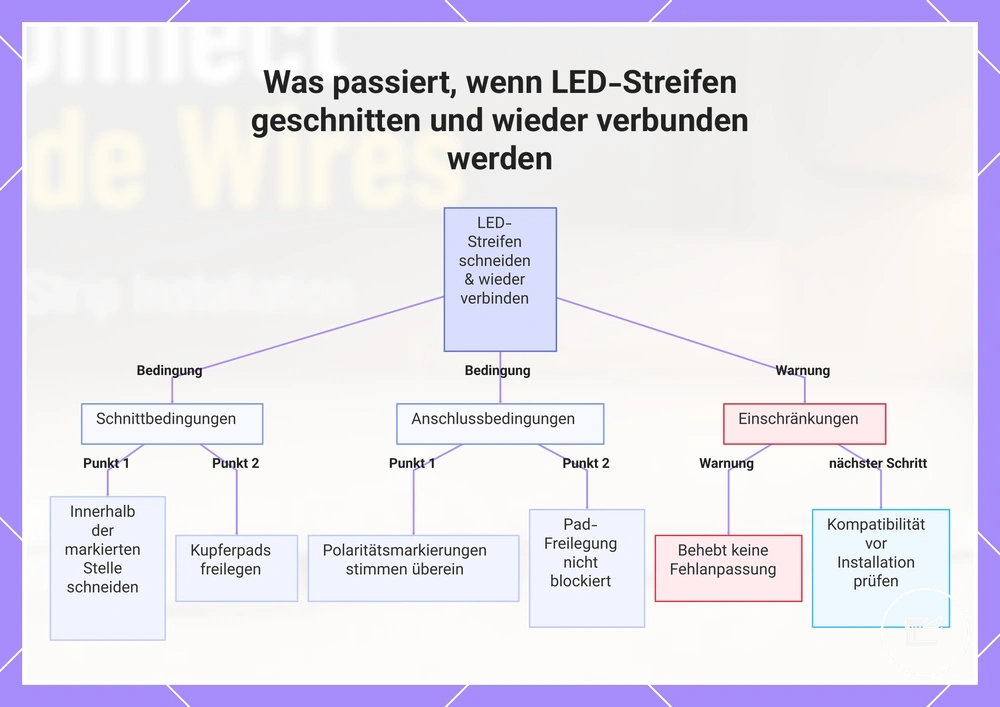

Dieses Diagramm zeigt die wichtigsten Bedingungen für eine erfolgreiche Wiederherstellung der Verbindung von LED-Streifen nach dem Schneiden sowie die Einschränkungen und erforderlichen Prüfungen.

Was passiert, wenn LED-Streifen geschnitten und wieder verbunden werden

Schneiden von LED-Streifenabschnitten an den korrekten Kupferkontakten

Das Schneiden von LED-Streifenabschnitten beginnt an der markierten Schnittlinie, nicht durch ein LED-Segment oder einen unmarkierten Bereich. Der nutzbare Schnittpunkt ist die Scherenmarkierung neben den markierten Kupferkontakten.

Kupferkontakte sind die freiliegenden Kontaktflächen, die späteren Verbinderkontakt oder Lötpad-Nutzung ermöglichen, wenn der Streifentyp die Wiederverbindung unterstützt. Ein markierter Abschnitt kann eine Scherenmarkierung, eine gepunktete Schnittlinie oder paarweise Kontakte auf dem LED-Band zeigen. Die Streifenbeschichtung kann den Kontaktbereich verdecken oder versteifen, sodass die Kontaktfreilegung möglicherweise sorgfältig geprüft werden muss, bevor ein Verbinder greifen kann.

Das Schneiden von LED-Streifenabschnitten an den korrekten Kupferkontakten hängt davon ab, dass die Schnittlinie, die Kupferkontakte, die Scherenausrichtung und die Nicht-Schnittzonen vor dem Schnitt erkennbar sind. Das Bild kennzeichnet den sicheren Schnittbereich, und die Schritte sollten nur verwendet werden, nachdem der Streifen von der Stromversorgung getrennt wurde.

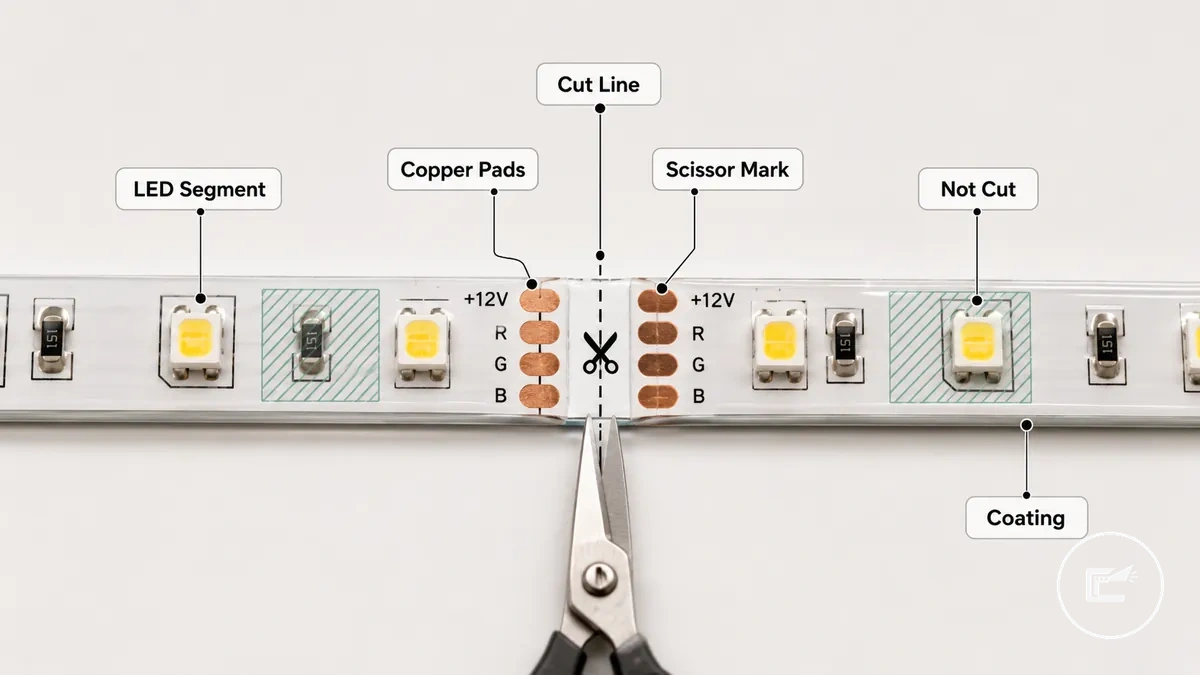

LED-Streifenabschnitt mit korrekter Schnittlinie an den Kupferkontakten für die Schrankverkabelung
  1. Finden Sie die Scherenmarkierung oder Schnittlinie auf dem markierten Abschnitt, und vermeiden Sie es, durch das LED-Segment zu schneiden, da dies den nutzbaren Stromkreis beschädigen kann.
  2. Überprüfen Sie, ob die Kupferkontakte auf beiden Seiten der Schnittlinie sichtbar sind, und vermeiden Sie eine Stelle, an der die Beschichtung die Kontaktfreilegung blockiert.
  3. Richten Sie eine scharfe Schere oder ein geeignetes Schneidwerkzeug über der Schnittlinie aus, und halten Sie die Klinge gerade, um das Risiko einer schrägen oder beschädigten Kontaktkante zu verringern.
  4. Führen Sie einen geraden Schnitt durch den markierten Kupferkontaktbereich aus, und vermeiden Sie ein Verdrehen des Streifens, da ein verbogenes Ende späteren Verbinderkontakt schwächen kann.
  5. Überprüfen Sie die saubere Kante nach dem Schnitt, und behandeln Sie einen beschädigten Kontakt oder einen unmarkierten Schnitt nicht als zuverlässig wieder verbindbar, ohne den Streifentyp und die Kontaktfläche zu prüfen.

Wiederanschließen geschnittener LED-Streifen mit lötfreien Verbindern oder Löten

Das Wiederanschließen geschnittener LED-Streifen hängt vom Zugang, der Trennbarkeit und dem Zustand der Schnittenden ab. Ein lötfreier Verbinder kann für zugängliche Verbindungen geeignet sein, die möglicherweise wieder geöffnet werden müssen, während Löten für feste Verbindungen geeignet sein kann, wenn Zugang und Kenntnisse dies erlauben. Beide Methoden erfordern eine korrekte Ausrichtung der Kupferkontakte, wodurch lötfreie Verbinder und Löten zu bedingten Methoden werden.

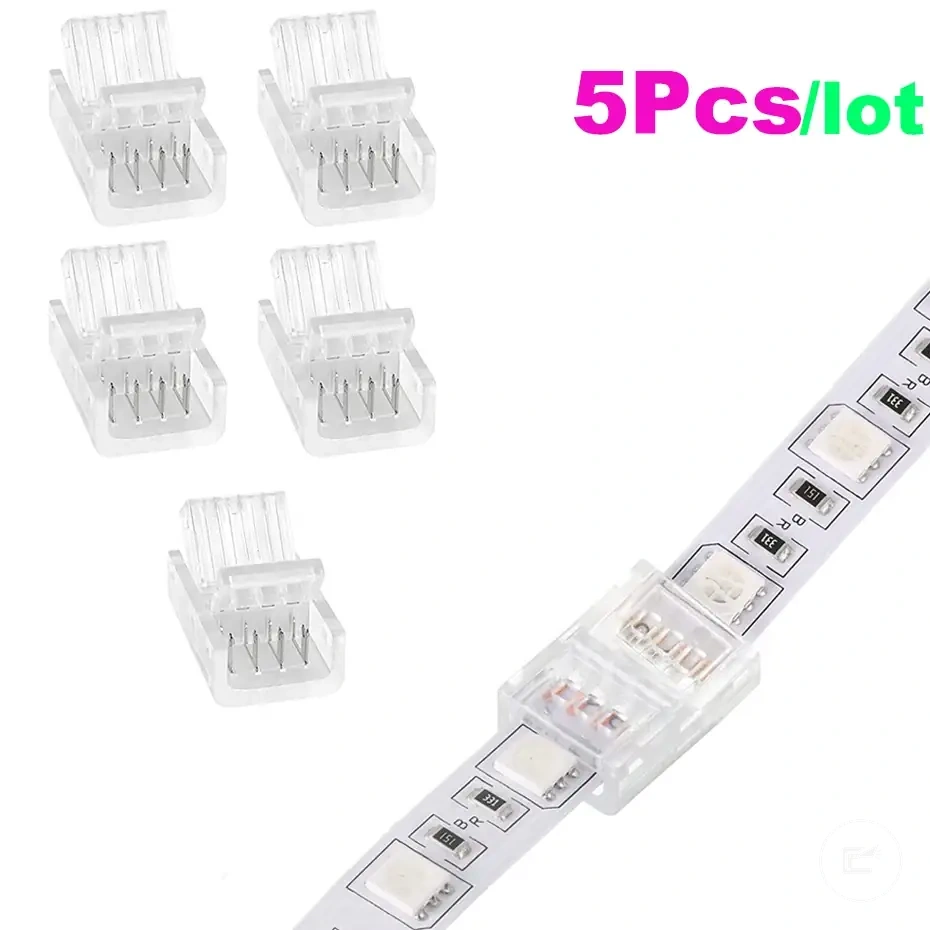

Ein lötfreier Verbinder verwendet einen Verbinderclip, um den Streifenabschnitt gegen die Kupferkontakte zu halten. Strip-to-Strip-Verbinder verbinden zwei Schnittenden direkt, während ein Strip-to-Wire-Verbinder den Streifen mit Kabelenden verbindet. Korrekter Kupferkontakt und übereinstimmende Polarität sind erforderlich, bevor der Verbinderclip geschlossen wird. Fehlausgerichtete Kontakte oder umgekehrte Polarität können verhindern, dass die Verbindung wie vorgesehen funktioniert.

Das Wiederanschließen geschnittener LED-Streifen mit lötfreien Verbindern oder Löten ist leichter zu verstehen, wenn die Kontaktpunkte und Ausrichtungsunterschiede sichtbar sind. Das Bild vergleicht Kontaktausrichtung, Polaritätsmarkierungen und Zugentlastungsaspekte für beide Methoden.

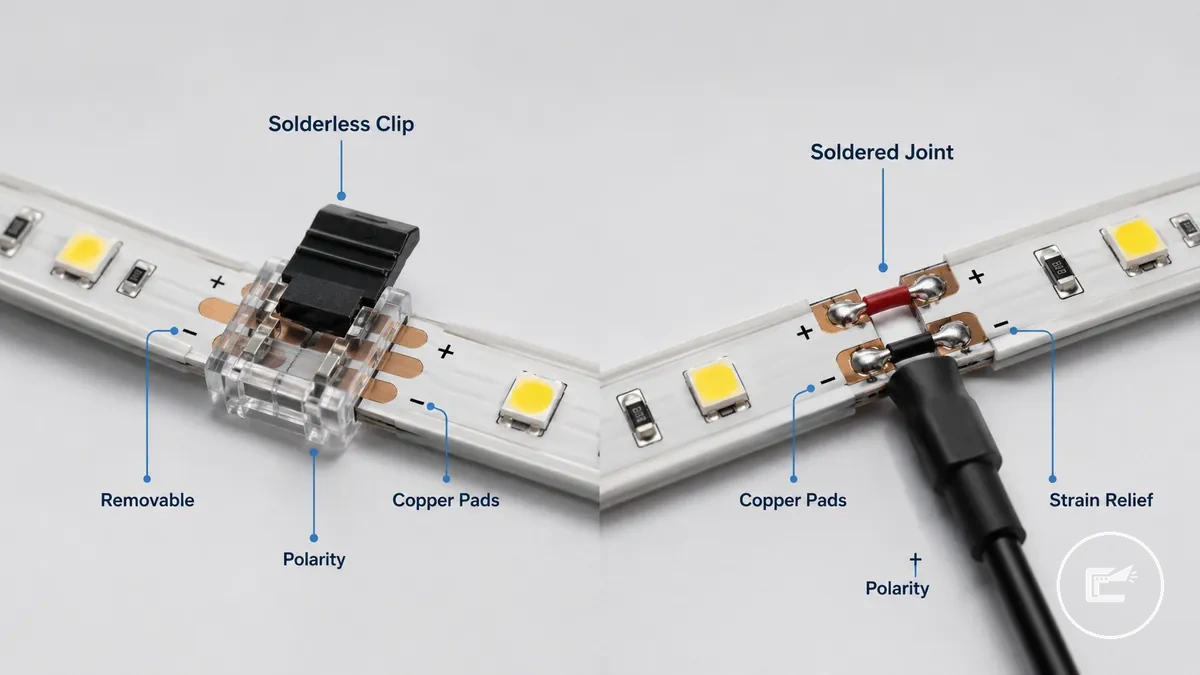

Geschnittene LED-Streifen, wieder verbunden mit lötfreiem Verbinder und Lötverbindung, mit Polaritätsausrichtung

Löten und lötfreie Verbinder beinhalten unterschiedliche Abwägungen. Eine Lötverbindung kann eine höhere Haltbarkeit bieten, wenn der Kupferkontakt sauber und die Zugentlastung gegeben ist, erfordert aber in der Regel mehr Geschick und Arbeitsraum. Ein lötfreier Verbinder kann eine lösbare Verbindung in zugänglichen Schrankbereichen ermöglichen, wobei die Zuverlässigkeit vom Kontaktzustand, der Verbinderpassung, Bewegung und der Installationsqualität abhängen kann. Vor der Wahl einer Methode überprüfen Sie die Polarität, Plus-Minus-Ausrichtung und Kanalordnung und prüfen Sie dann die Kompatibilität von Verbindern und Stromversorgung als Teil der Auswahlkriterien.

Schrankzugang, enge Ecken, Vibrationsrisiko und zukünftiger Wartungsbedarf beeinflussen oft die Wahl. Eine lösbare Verbindung kann für Stellen geeignet sein, an denen späterer Zugang erwartet wird, während eine feste Verbindung für Bereiche mit begrenzter Bewegung geeignet sein kann, wenn eine angemessene Zugentlastung vorhanden ist.

Methode Bester Anwendungsfall Hauptbedingung Hauptrisiko
Lötfreier Verbinder Zugängliche und lösbare Verbindung Korrekte Kupferkontaktausrichtung und Polaritätsausrichtung Kontaktqualität kann variieren, wenn sich Kontaktausrichtung, Passung oder Bewegung ändern
Löten Feste Verbindung, wenn Zugang und Kenntnisse es erlauben Saubere Kontaktausrichtung und geeignete Zugentlastung Ergebnisse können mit Installationsqualität und Arbeitszugang variieren

Abstimmen der Verbinder auf Streifenbreite, Pinanzahl und Polarität

Die Verbinderpassung hängt davon ab, ob der geschnittene Streifen den physischen und elektrischen Anforderungen des Verbinders entspricht. Prüfen Sie vor dem Schließen eines Verbinders die Streifenbreite, die Pinanzahl und die Polarität.

Ein Verbinder kann um den Streifen schließen und dennoch keinen korrekten elektrischen Kontakt herstellen, wenn die Ausrichtung der Kupferkontakte oder die Kanalordnung falsch ist. Die Streifenbreite beeinflusst die physische Passung im Verbinderkanal, während die Pinanzahl dem Streifenkanaltyp entsprechen muss, z. B. 2-poligen oder 4-poligen Anordnungen. Korrekte Polarität, Ausrichtung von Pluszeichen und Minuszeichen, Ausrichtung der Kupferkontakte und der Verbinderdruck sind ebenfalls wichtig, da der Betrieb von der Kontaktfreilegung und der Kontaktausrichtung abhängen kann.

Diese lokale Checkliste vor dem Einsetzen eines geschnittenen Streifens in einen Verbinder verwenden:

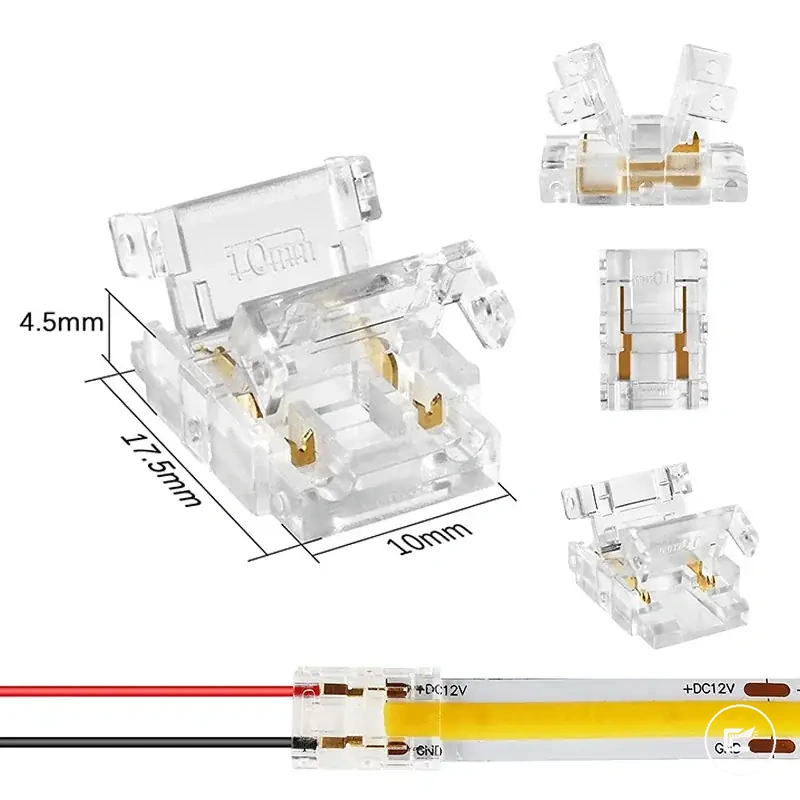

Auswahl zwischen Strip-to-Strip- oder Strip-to-Wire-Verbindungen

Wenn zwei Streifenabschnitte direkt aufeinandertreffen, ist eine direkte Verbindung die geeignete Verbindungsart. Wenn eine Schranklücke die Streifenenden trennt, wird eine Kabelüberbrückungsverbindung zur praktischen Wahl, wodurch Strip-to-Strip-Verbinder und Strip-to-Wire-Verbinder für unterschiedliche Bedingungen geeignet sind.

Die Entscheidung hängt von der Schranktrennung, dem Biegeradius, dem Zugang und der sichtbaren Kabelexposition ab. Ein Strip-to-Strip-Verbinder eignet sich für benachbarte Streifenenden, während ein Strip-to-Wire-Verbinder für eine getrennte Strecke geeignet ist, die ein Überbrückungskabel zwischen den Anschlusspunkten benötigt. Der Unterschied ist direkter Kontakt gegenüber einem Kabelabstand zwischen Streifenabschnitten.

Befestigen von Verbinderclips zur Sicherung der Kontaktausrichtung

Die Sicherung eines Verbinderclips beginnt mit korrektem Kontaktsitz und Verschluss. Wenn sich die Kontakte nach der Montage verschieben, kann die Kontaktqualität beeinträchtigt werden, daher ist das Ziel eine gleichbleibende Kontaktausrichtung zwischen Streifen und Verbinderclip.

Der Kontaktdruck hilft, die Kontaktzähne auf den freiliegenden Kontaktflächen ausgerichtet zu halten. Streifenbeschichtung, Kabelzug und Montagebedingungen können die Clip-Passung beeinflussen, daher können Zugentlastung und Klebeunterstützung helfen, Bewegungen nach der Installation zu reduzieren. Verwenden Sie die folgenden Schritte, um die Verbindung nach dem Einsetzen ausgerichtet zu halten.

  1. Den Streifen vollständig in den Verbinderclip einführen, bis die Kontakte den vorgesehenen Kontaktpunkt erreichen.
  2. Prüfen, ob die Streifenbeschichtung die Kontaktfreilegung dort einschränkt, wo die Kontaktzähne auf die Kontakte treffen.
  3. Den Verschluss vollständig schließen und bestätigen, dass der Verbinderclip ohne Verschiebung ausgerichtet bleibt.
  4. Für Zugentlastung durch geeignete Kabelführung und Klebeunterstützung sorgen, um Bewegungen an der Verbindung zu reduzieren.
  5. Einen sanften Zugtest durchführen, um zu bestätigen, dass der Streifen eingesetzt bleibt und sich die Kontaktausrichtung bei leichter Bewegung nicht ändert.

Als lokaler Hinweis: Unzureichender Verschlussdruck, Kabelbewegung oder sich verschiebende Kontaktausrichtung können nach der Montage zu Symptomen lockerer Kontakte beitragen.

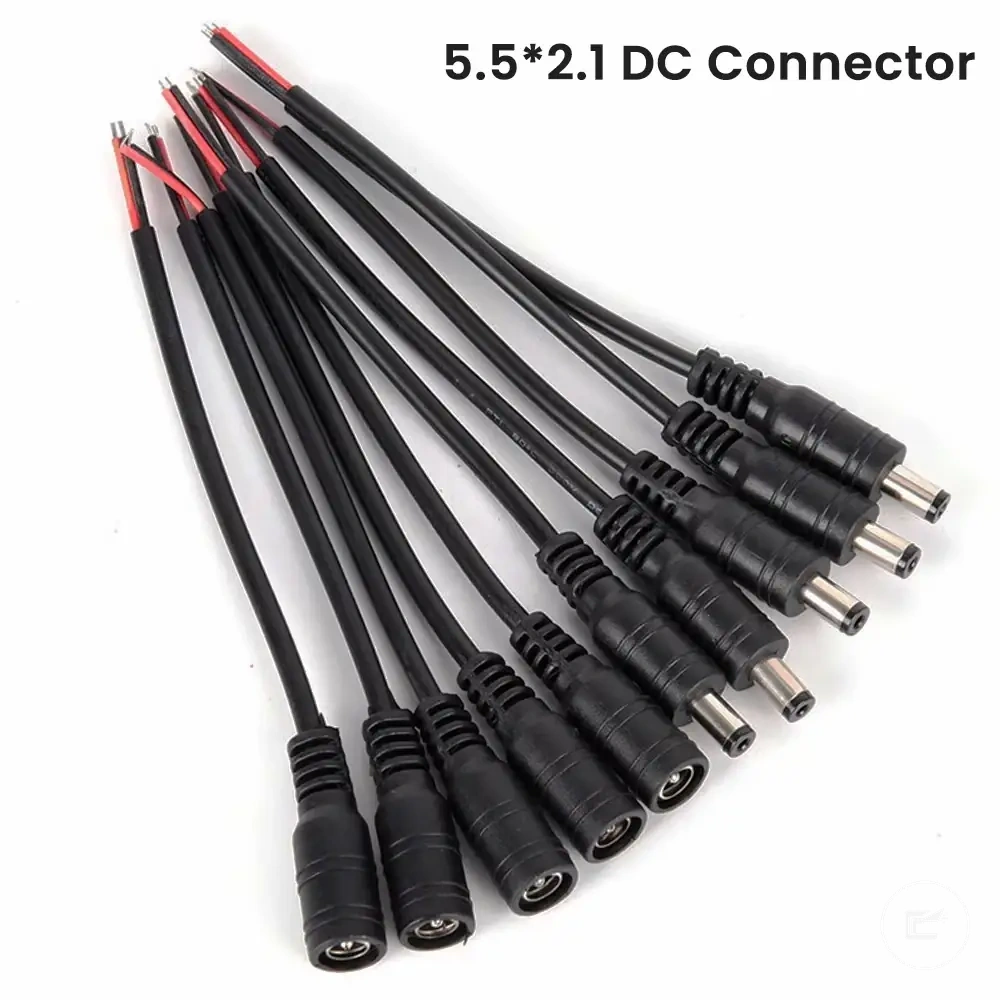

Verwenden von Verlängerungskabeln zwischen Schrankabständen und Stromversorgungspositionen

Wenn ein Schrankabstand zwei LED-Streifenabschnitte trennt oder die Stromversorgungsposition entfernt von der Beleuchtungsstrecke liegt, kann ein Verlängerungskabel die Distanz überbrücken, ohne den Streifen um jedes Hindernis führen zu müssen. Dieser Ansatz hilft, die Kontinuität über getrennte Schrankabschnitte hinweg aufrechtzuerhalten und schafft einen praktischeren Verlegungsweg. Deshalb wird Verlängerungskabel häufig zwischen Schrankabständen und entfernten Anschlusspunkten verwendet.

Die Auswahl des Verlängerungskabels hängt von der Streckenlänge, der Leiteranzahl und dem verfügbaren Zugangsweg innerhalb der Schrankanordnung ab. Die Leiteranzahl sollte dem Streifentyp entsprechen, sodass Polarität und Kanalzuordnung durch die Verbindung hindurch ausgerichtet bleiben. Die Anforderungen an den Kabelquerschnitt können je nach Streifenleistung, Entfernung und Herstellerangaben variieren, daher ist die Streckenplanung in der Regel wichtiger als die Annahme, dass eine einzelne Kabelgröße für jede Installation geeignet ist. Ein zugänglicher Verlegungsweg erleichtert zudem spätere Inspektionen und Anpassungen, falls sich die Schrankkonfiguration ändert.

Ein Schrankabstand ist die Bedingung, das Verlängerungskabel ist das Attribut, und die aufrechterhaltene Kontinuität ist der beabsichtigte Effekt. Wenn der Abstand in der Nähe einer Geräteöffnung, zwischen getrennten Oberschränken oder in Richtung einer entfernten Netzteilposition verläuft, sollte der Kabelweg Zugang ermöglichen und gleichzeitig unnötige Spannung an den Verbinderenden reduzieren. Leiteranzahl und Polarität sollten während der gesamten Strecke übereinstimmen. Zu verwandten Grenzen beim Abstimmen von Komponenten siehe Kompatibilität von Verbindern und Stromversorgung.

Vor der endgültigen Festlegung der Strecke diese Verbindungs- und Verlegebedingungen überprüfen:

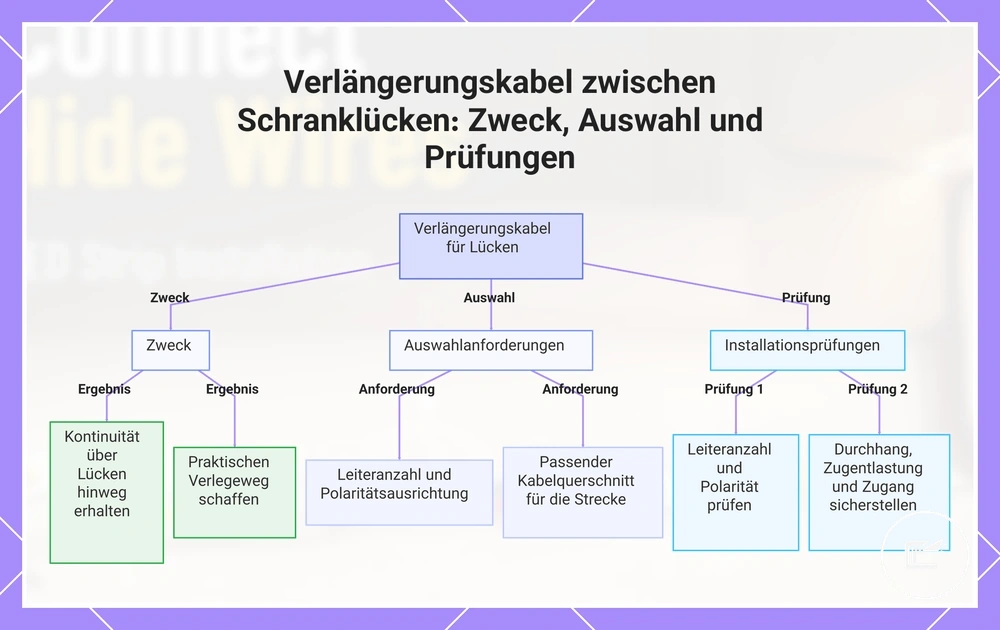

Diese Grafik zeigt den Zweck von Verlängerungskabeln zur Überbrückung von Schranklücken, die wichtigsten Auswahlkriterien sowie die wesentlichen Installationsprüfungen, um Kontinuität und eine praktische Verlegung zu gewährleisten.

Verlängerungskabel zwischen Schranklücken: Zweck, Auswahl und Prüfungen

Abstimmen von Verlängerungskabeln auf einfarbige, RGB-, RGBW- oder CCT-Streifen

Das Verlängerungskabel muss dem Streifenkanaltyp entsprechen, damit jeder erforderliche Stromkreis korrekt fortgesetzt wird. Die Leiteranzahl, die Polarität und die Kanalordnung müssen mit der Streifenkonfiguration übereinstimmen.

Ein einfarbiger Streifen verwendet eine zweiadrige Anordnung mit einer positiven Zuleitung und einem negativen Rückweg, während RGB-, RGBW- und CCT-Streifen zusätzliche Kanalzuleitungen verwenden. Die Verbinderausrichtung muss sicherstellen, dass jede Kanalzuleitung mit ihrem vorgesehenen Kontaktpunkt ausgerichtet bleibt. Selbst wenn die Leiteranzahl übereinstimmt, müssen auch Polarität und Kanalordnung übereinstimmen, um die korrekte Schaltungszuordnung beizubehalten.

Die folgende Tabelle vergleicht die gängigen Streifentypen und die erforderlichen Kabelanpassungsprüfungen vor dem Anschließen eines Verlängerungskabels.

Streifentyp Erforderliche Leiter Anpassungsprüfung Risiko bei Fehlern
Einfarbiger Streifen 2-adrig Positive Zuleitung und Polaritätsausrichtung Verbindung funktioniert möglicherweise nicht wie vorgesehen
RGB 4-polig Leiteranzahl, Polarität und Kanalordnung Farbkanäle werden möglicherweise nicht korrekt zugeordnet
RGBW 5-polig Positive Zuleitung, Weißkanal und Kanalzuleitungszuordnung Kanalverhalten kann von der beabsichtigten Zuordnung abweichen
CCT Mehrkanal-Streifen Polarität und Ausrichtung der Warm-Kalt-Kanäle Warm- und Kaltkanalverhalten folgt möglicherweise nicht der beabsichtigten Reihenfolge

Verwenden von Verlängerungskabeln zwischen Schrankabständen und Stromversorgungspositionen

Wenn ein Schrankabstand zwei LED-Streifenabschnitte trennt oder die Stromversorgungsposition entfernt von der Beleuchtungsstrecke liegt, kann ein Verlängerungskabel die Distanz überbrücken, ohne den Streifen um jedes Hindernis führen zu müssen. Dieser Ansatz hilft, die Kontinuität über getrennte Schrankabschnitte hinweg aufrechtzuerhalten und schafft einen praktischeren Verlegungsweg. Deshalb wird Verlängerungskabel häufig zwischen Schrankabständen und entfernten Anschlusspunkten verwendet.

Die Auswahl des Verlängerungskabels hängt von der Streckenlänge, der Leiteranzahl und dem verfügbaren Zugangsweg innerhalb der Schrankanordnung ab. Die Leiteranzahl sollte dem Streifentyp entsprechen, sodass Polarität und Kanalzuordnung durch die Verbindung hindurch ausgerichtet bleiben. Die Anforderungen an den Kabelquerschnitt können je nach Streifenleistung, Entfernung und Herstellerangaben variieren, daher ist die Streckenplanung in der Regel wichtiger als die Annahme, dass eine einzelne Kabelgröße für jede Installation geeignet ist. Ein zugänglicher Verlegungsweg erleichtert zudem spätere Inspektionen und Anpassungen, falls sich die Schrankkonfiguration ändert.

Ein Schrankabstand ist die Bedingung, das Verlängerungskabel ist das Attribut, und die aufrechterhaltene Kontinuität ist der beabsichtigte Effekt. Wenn der Abstand in der Nähe einer Geräteöffnung, zwischen getrennten Oberschränken oder in Richtung einer entfernten Netzteilposition verläuft, sollte der Kabelweg Zugang ermöglichen und gleichzeitig unnötige Spannung an den Verbinderenden reduzieren. Leiteranzahl und Polarität sollten während der gesamten Strecke übereinstimmen. Zu verwandten Grenzen beim Abstimmen von Komponenten siehe Kompatibilität von Verbindern und Stromversorgung.

Vor der endgültigen Festlegung der Strecke diese Verbindungs- und Verlegebedingungen überprüfen:

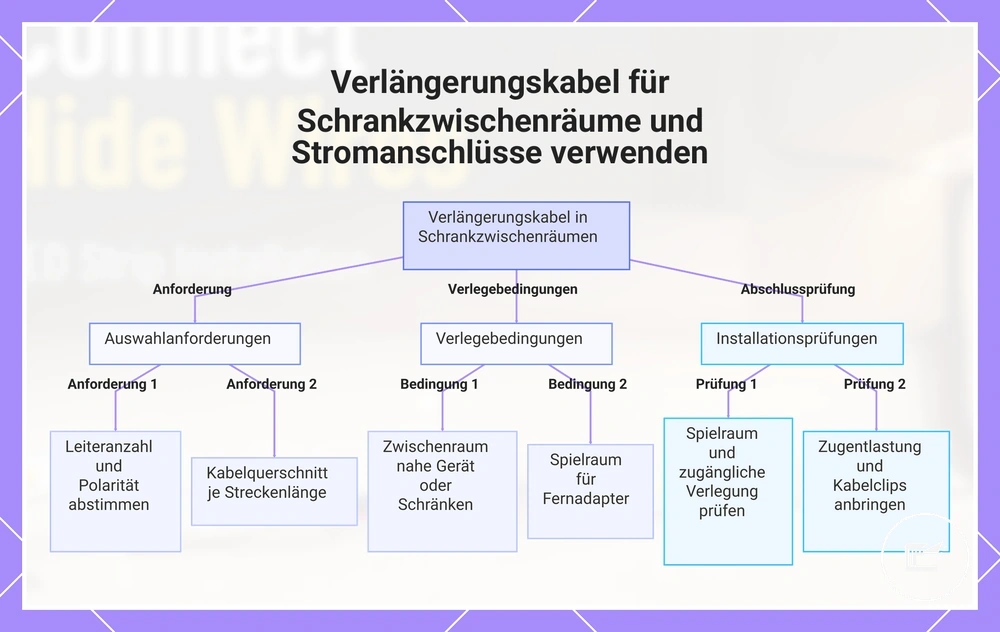

Diese Grafik zeigt die wichtigsten Faktoren für die Auswahl des Verlängerungskabels, die zu berücksichtigenden Verlegebedingungen und die abschließenden Prüfschritte für eine erfolgreiche Installation.

Verlängerungskabel für Schrankzwischenräume und Stromanschlüsse verwenden

Verwenden von Eckverbindern für Innenkanten und Winkeländerungen

Wenn eine Schrankinnenkante einen Winkel erzeugt, der den LED-Streifen belasten oder anheben würde, kann ein Eckverbinder den Streifen flacher durch die Kurve halten. Ein Eckverbinder ist sinnvoll, wenn das Biegen des Streifens die Streckenführung unzuverlässig oder optisch ungleichmäßig machen würde.

Ein L-förmiger Verbinder oder flexibler Verbinder muss die Ausrichtung der Kupferkontakte und die Polarität durch die Ecke hindurch korrekt halten. Eckabstände, Klebeunterstützung und Zugentlastung beeinflussen ebenfalls, ob die Verbindung nach der Montage sitzen bleibt. Beispielsweise kann eine Innenkante unter einem Schrank einen kurzen flexiblen Verbinder benötigen, damit beide Streifenenden flach auf ihren Montageflächen bleiben.

Diese lokalen Schritte beim Anbringen eines Eckverbinders in einer Winkeländerung verwenden:

  1. Die Streifenenden am Eckverbinder ausrichten, sodass die Kupferkontakte die korrekten Kontaktpunkte treffen.
  2. Die Polarität vor dem Einführen prüfen, damit die positiven und negativen Pfade durch die Winkeländerung fortgesetzt werden.
  3. Jedes Streifenende in den L-förmigen Verbinder oder flexiblen Verbinder einführen, ohne die Kontakte über den Kontaktbereich hinaus zu drücken.
  4. Den Kabelweg mit Klebeunterstützung und Zugentlastung sichern, sodass Eckbewegungen nicht an der Verbindung ziehen.

LED-Streifen-Kabel unter und in Schränken verstecken

Wenn die Verkabelung von LED-Streifen entlang von Schrankoberflächen sichtbar bleibt, kann die Installation unfertig wirken und der Kabelweg ist möglicherweise stärker versehentlichen Bewegungen ausgesetzt. Um LED-Streifen-Kabel effektiv zu verstecken, sollte der Verlegungsweg Schrankmerkmalen wie einer Unterseitenkante, Schrankrückseite oder Regallücke folgen, während der Inspektionszugang erhalten bleibt.

Das Verstecken von LED-Streifen-Kabeln unter und in Schränken funktioniert am besten, wenn die Verkabelung von normalen Sichtlinien verborgen bleibt, ohne zukünftige Zugangspunkte zu blockieren. Das Bild zeigt Kabelmanagementmethoden, die ein sauberes Finish erhalten, während Verbindungen wartbar bleiben.

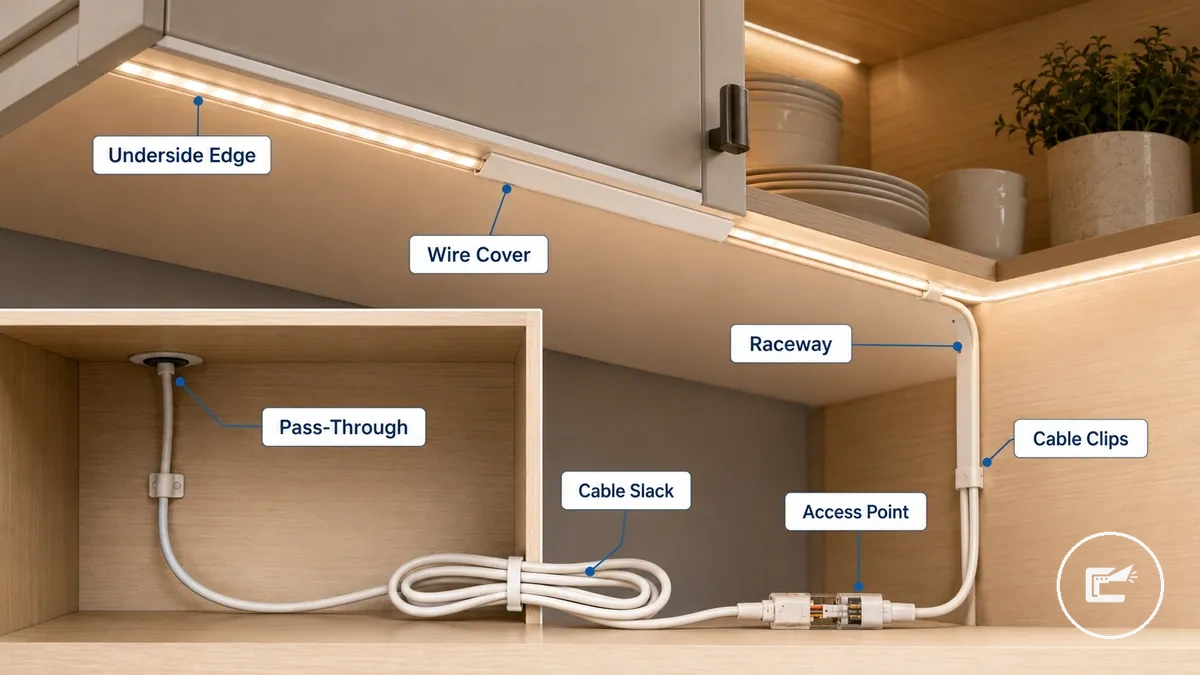

LED-Streifen-Kabel unter einem Schrank versteckt, mit Kabelabdeckung und Kabelclips, Zugang zu Verbindungen bleibt erhalten

Eine Unterseitenkante kann Kabel vor Blicken verbergen, während eine Schrankrückseite eine längere geschützte Strecke bieten kann. Eine Kabelabdeckung, ein Kabelkanal oder ein Oberflächenkanal kann helfen, das Kabelmanagement entlang freiliegender Oberflächen zu organisieren. Geeignete Durchführungsstellen hängen vom Schrankmaterial, der Streckenzugänglichkeit und der Notwendigkeit ab, Kabelreserve und zukünftigen Inspektionszugang zu erhalten.

Vor Blicken verborgen ist nicht gleichbedeutend mit unzugänglich. Kabelclips, Kabelreserve und erreichbare Verbindungspunkte helfen, die Wartbarkeit zu erhalten, während verdeckte Strecken, die die Verkabelung einschließen, den Inspektionszugang erschweren können. Überprüfen Sie vor dem Abdecken von Verbindungspunkten die sichere Kabelprüfung, um zu bestätigen, dass die verdeckte Verkabelung inspizierbar und wartbar bleibt.

Diese Verlegungscheckliste verwenden, um Versteckmöglichkeiten unter Wahrung des Zugangs zu organisieren:

Verlegen von Kabeln durch Schrankrückwände, Kanten und Lücken

Das Verlegen von Kabeln durch Schrankräume beginnt mit der Wahl eines verdeckten Weges, der für zukünftige Prüfungen und Anpassungen zugänglich bleibt. Schrankrückwände, Seitenkanten, Regallücken und angrenzende Schrankräume können praktische Wege bieten, wenn Kabelreserve und Zugang erhalten bleiben, wodurch die Schrankrückwand, Seitenkante, Regallücke und der angrenzende Schrank die primären Verlegeflächen sind.

Jeder Weg verändert Sichtbarkeit, Zugang und Zugbelastung unterschiedlich. Ein verdeckter Weg sollte ein erreichbarer Weg bleiben, und Kabelreserve sollte in der Nähe von Verbindungspunkten vorgehalten werden, um Spannung bei Inspektion oder Neupositionierung zu reduzieren. Vermeiden Sie es, sich auf strukturelle Bohrungen zu verlassen, da die Eignung von Durchführungen von der Schrankkonstruktion und Bedingungen abhängt, die fachmännisches Urteilsvermögen erfordern können.

Diese Wegoptionen verwenden, um Verdeckung, Zugang und Zugentlastung abzuwägen:

Verwenden von Kabelkanälen, Kabelabdeckungen und Kabelclips für ein sauberes Erscheinungsbild

Die Organisation sichtbarer LED-Streifen-Verkabelung beginnt mit der Auswahl eines Zubehörteils, das zum Oberflächenweg und den Zugangsanforderungen passt. Kabelkanäle, Kabelabdeckungen und Kabelclips helfen, die Verkabelung nach der Wahl des Verbindungswegs zu verwalten, und ermöglichen einen sauberen Oberflächenweg unter Beibehaltung des Zugangs durch Kabelkanäle, Kabelabdeckungen und Kabelclips.

Demontierbarkeit, Oberflächenpassung und Zugentlastung sollten die Wahl leiten. Klebeclips können für eine Schrankunterseite geeignet sein, wenn der Oberflächenzustand die Befestigung unterstützt, während Schraubclips geeignet sein können, wo die Montageoberfläche dies zulässt. Eine Kabelabdeckung oder ein flacher Kanal kann den Servicezugang in einem demontierbaren Verwaltungssetup erleichtern, und Kabelreserve sollte verfügbar bleiben, um Zugentlastung und zukünftige Anpassungen zu unterstützen.

Die Zubehörteile erfüllen unterschiedliche Kabelverwaltungsrollen. Verwenden Sie den folgenden Vergleich, um den Zubehörtyp an den vorgesehenen Oberflächenweg und die Zugangsanforderung anzupassen.

Zubehör Beste Verwendung Vorsicht
Kabelkanal Verwaltung eines Oberflächenwegs mit einem flachen Kanal für ein saubereres Erscheinungsbild Servicezugang sollte nach der Installation verfügbar bleiben
Kabelabdeckung Reduzierung der Kabelsichtbarkeit entlang freiliegender Schrankoberflächen Sauberes Erscheinungsbild kann von Schrankmaterial, Oberflächenzustand und Farbabstimmung abhängen
Kabelclips Halten der Verkabelung in Position und Unterstützung der Zugentlastung Klebeclips können je nach Oberflächenbeschaffenheit, Schrankoberfläche und Kabelgewicht unterschiedlich haften

Verwenden von Verlängerungskabeln zwischen Schrankabständen und Stromversorgungspositionen

Wenn ein Schrankabstand zwei LED-Streifenabschnitte trennt oder die Stromversorgungsposition entfernt von der Beleuchtungsstrecke liegt, kann ein Verlängerungskabel die Distanz überbrücken, ohne den Streifen um jedes Hindernis führen zu müssen. Dieser Ansatz hilft, die Kontinuität über getrennte Schrankabschnitte hinweg aufrechtzuerhalten und schafft einen praktischeren Verlegungsweg. Deshalb wird Verlängerungskabel häufig zwischen Schrankabständen und entfernten Anschlusspunkten verwendet.

Die Auswahl des Verlängerungskabels hängt von der Streckenlänge, der Leiteranzahl und dem verfügbaren Zugangsweg innerhalb der Schrankanordnung ab. Die Leiteranzahl sollte dem Streifentyp entsprechen, sodass Polarität und Kanalzuordnung durch die Verbindung hindurch ausgerichtet bleiben. Die Anforderungen an den Kabelquerschnitt können je nach Streifenleistung, Entfernung und Herstellerangaben variieren, daher ist die Streckenplanung in der Regel wichtiger als die Annahme, dass eine einzelne Kabelgröße für jede Installation geeignet ist. Ein zugänglicher Verlegungsweg erleichtert zudem spätere Inspektionen und Anpassungen, falls sich die Schrankkonfiguration ändert.

Ein Schrankabstand ist die Bedingung, das Verlängerungskabel ist das Attribut, und die aufrechterhaltene Kontinuität ist der beabsichtigte Effekt. Wenn der Abstand in der Nähe einer Geräteöffnung, zwischen getrennten Oberschränken oder in Richtung einer entfernten Netzteilposition verläuft, sollte der Kabelweg Zugang ermöglichen und gleichzeitig unnötige Spannung an den Verbinderenden reduzieren. Leiteranzahl und Polarität sollten während der gesamten Strecke übereinstimmen. Zu verwandten Grenzen beim Abstimmen von Komponenten siehe Kompatibilität von Verbindern und Stromversorgung.

Vor der endgültigen Festlegung der Strecke diese Verbindungs- und Verlegebedingungen überprüfen:

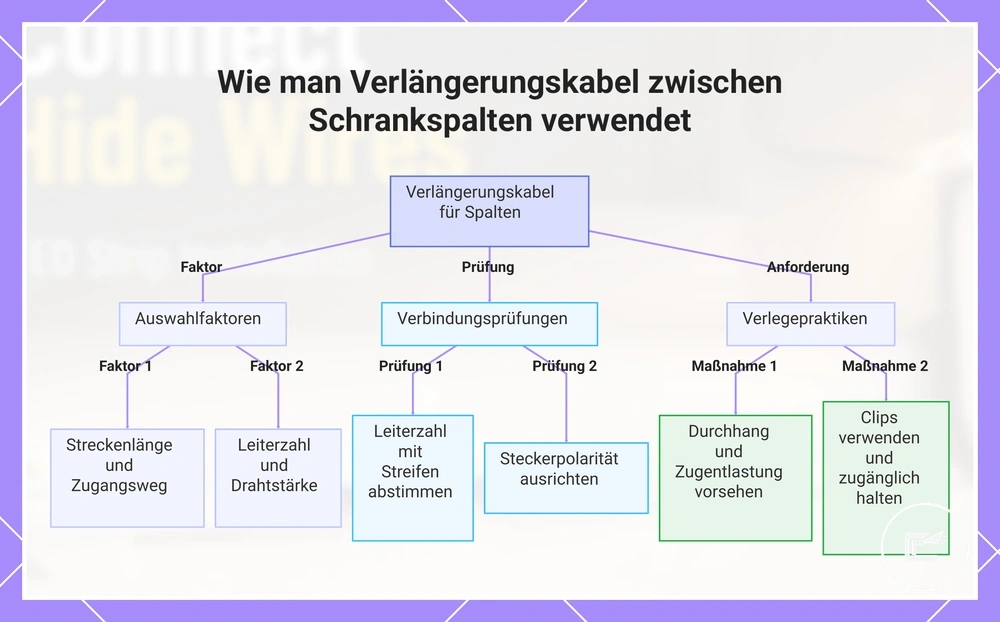

Diese Grafik zeigt die wichtigsten Auswahlfaktoren, Verbindungsprüfungen und Verlegepraktiken für die Verwendung von Verlängerungskabeln zur Überbrückung von Spalten zwischen Schrankabschnitten.

Wie man Verlängerungskabel zwischen Schrankspalten verwendet

Verwenden von Verlängerungskabeln zwischen Schrankabständen und Stromversorgungspositionen

Wenn ein Schrankabstand zwei LED-Streifenabschnitte trennt oder die Stromversorgungsposition entfernt von der Beleuchtungsstrecke liegt, kann ein Verlängerungskabel die Distanz überbrücken, ohne den Streifen um jedes Hindernis führen zu müssen. Dieser Ansatz hilft, die Kontinuität über getrennte Schrankabschnitte hinweg aufrechtzuerhalten und schafft einen praktischeren Verlegungsweg. Deshalb wird Verlängerungskabel häufig zwischen Schrankabständen und entfernten Anschlusspunkten verwendet.

Die Auswahl des Verlängerungskabels hängt von der Streckenlänge, der Leiteranzahl und dem verfügbaren Zugangsweg innerhalb der Schrankanordnung ab. Die Leiteranzahl sollte dem Streifentyp entsprechen, sodass Polarität und Kanalzuordnung durch die Verbindung hindurch ausgerichtet bleiben. Die Anforderungen an den Kabelquerschnitt können je nach Streifenleistung, Entfernung und Herstellerangaben variieren, daher ist die Streckenplanung in der Regel wichtiger als die Annahme, dass eine einzelne Kabelgröße für jede Installation geeignet ist. Ein zugänglicher Verlegungsweg erleichtert zudem spätere Inspektionen und Anpassungen, falls sich die Schrankkonfiguration ändert.

Ein Schrankabstand ist die Bedingung, das Verlängerungskabel ist das Attribut, und die aufrechterhaltene Kontinuität ist der beabsichtigte Effekt. Wenn der Abstand in der Nähe einer Geräteöffnung, zwischen getrennten Oberschränken oder in Richtung einer entfernten Netzteilposition verläuft, sollte der Kabelweg Zugang ermöglichen und gleichzeitig unnötige Spannung an den Verbinderenden reduzieren. Leiteranzahl und Polarität sollten während der gesamten Strecke übereinstimmen. Zu verwandten Grenzen beim Abstimmen von Komponenten siehe Kompatibilität von Verbindern und Stromversorgung.

Vor der endgültigen Festlegung der Strecke diese Verbindungs- und Verlegebedingungen überprüfen:
