Instalação de fios de fitas de LED em armários

Instalação de fios de fitas de LED em armários é o trabalho de rotear, conectar e suportar os fios das fitas de LED para que a iluminação dos armários acompanhe o formato do armário. O escopo inclui pontos de corte, almofadas de cobre, conectores, fio de extensão, curvas de canto, colocação de cobertura de fio, clipes de cabo e verificações de polaridade dentro de um caminho de fiação específico do armário.

Quando uma fita de luz atravessa um vão do armário, contorna uma borda interna ou precisa alcançar uma posição de entrada de energia, a rota do fio afeta a visibilidade, o acesso e a estabilidade da conexão. Um conector clip pode fechar sobre a fita, mas o contato correto ainda depende do tipo de fita, número de pinos, alinhamento das almofadas de cobre e polaridade. Esta página permanece focada na fiação de fitas de baixa tensão, e não no dimensionamento amplo do sistema de energia ou em um processo completo de montagem sob o armário. Para o contexto mais amplo da categoria, consulte acessórios para fitas de LED e iluminação de armários.

O principal problema é que um acabamento limpo do armário pode esconder conexões fracas se os fios forem pressionados, dobrados ou presos sem acesso para inspeção. Um plano mais seguro mantém cada conector, fio de extensão, conector de canto, cobertura de fio e clipes de cabo acessíveis o suficiente para verificações posteriores, quando o layout do armário permitir. O próximo passo é entender onde os pontos de corte e os conceitos básicos de conexão começam.

O que muda quando as fitas de LED são cortadas e reconectadas

Uma fita de LED cortada e reconectada pode ainda funcionar quando a linha de corte, as almofadas de cobre, a polaridade e o contato do conector estão corretos. O corte deve permanecer dentro de uma seção marcada como cortável, não em uma parte não marcada da fita de LED.

Um corte separa a fita de LED em segmentos e expõe as almofadas de cobre que permitem a reconexão. As marcas de polaridade, como marca de positivo e marca de negativo, ainda precisam corresponder ao conector ou ao caminho do fio para que a continuidade do circuito possa prosseguir através da fita religada. O adesivo traseiro e o revestimento da fita também podem afetar a facilidade com que as almofadas se encaixam dentro de um conector, pois a má exposição das almofadas pode enfraquecer o contato do conector.

O corte altera a extremidade utilizável, as opções de roteamento e o ponto de conexão, mas não corrige por si só uma incompatibilidade de fonte de alimentação, controlador ou tipo de fita. Para esses limites, verifique a compatibilidade de conectores e alimentação antes de considerar uma fita reconectada como pronta para instalação em armários.

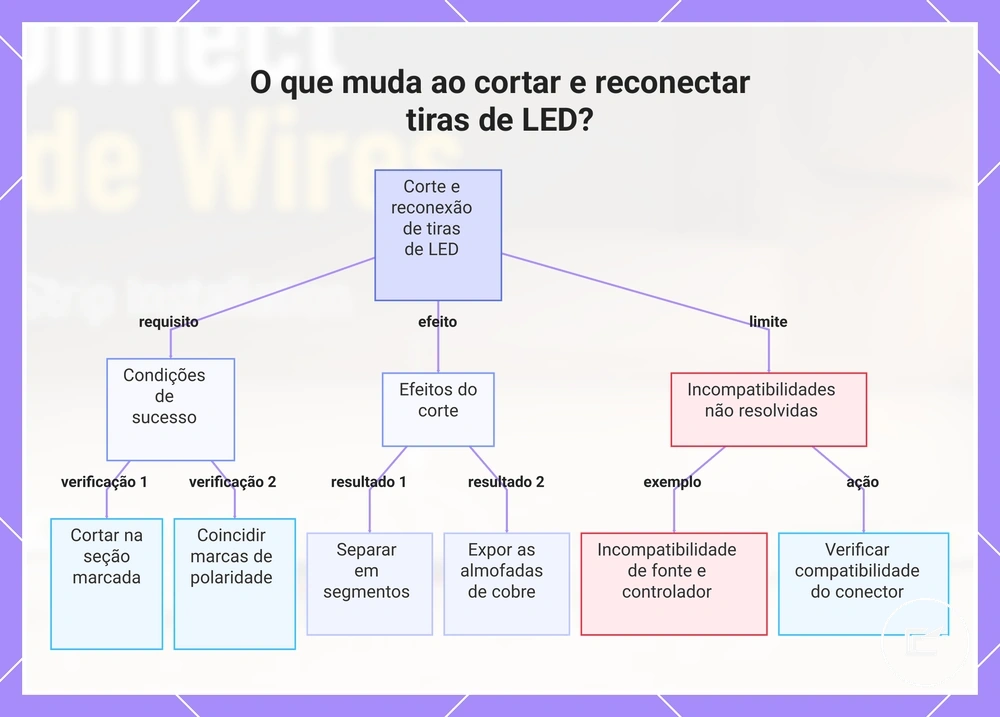

Este gráfico mostra as condições para uma reconexão bem-sucedida, os efeitos do corte e as limitações que exigem verificações separadas.

O que muda quando as fitas de LED são cortadas e reconectadas

Uma fita de LED cortada e reconectada pode ainda funcionar quando a linha de corte, as almofadas de cobre, a polaridade e o contato do conector estão corretos. O corte deve permanecer dentro de uma seção marcada como cortável, não em uma parte não marcada da fita de LED.

Um corte separa a fita de LED em segmentos e expõe as almofadas de cobre que permitem a reconexão. As marcas de polaridade, como marca de positivo e marca de negativo, ainda precisam corresponder ao conector ou ao caminho do fio para que a continuidade do circuito possa prosseguir através da fita religada. O adesivo traseiro e o revestimento da fita também podem afetar a facilidade com que as almofadas se encaixam dentro de um conector, pois a má exposição das almofadas pode enfraquecer o contato do conector.

O corte altera a extremidade utilizável, as opções de roteamento e o ponto de conexão, mas não corrige por si só uma incompatibilidade de fonte de alimentação, controlador ou tipo de fita. Para esses limites, verifique a compatibilidade de conectores e alimentação antes de considerar uma fita reconectada como pronta para instalação em armários.

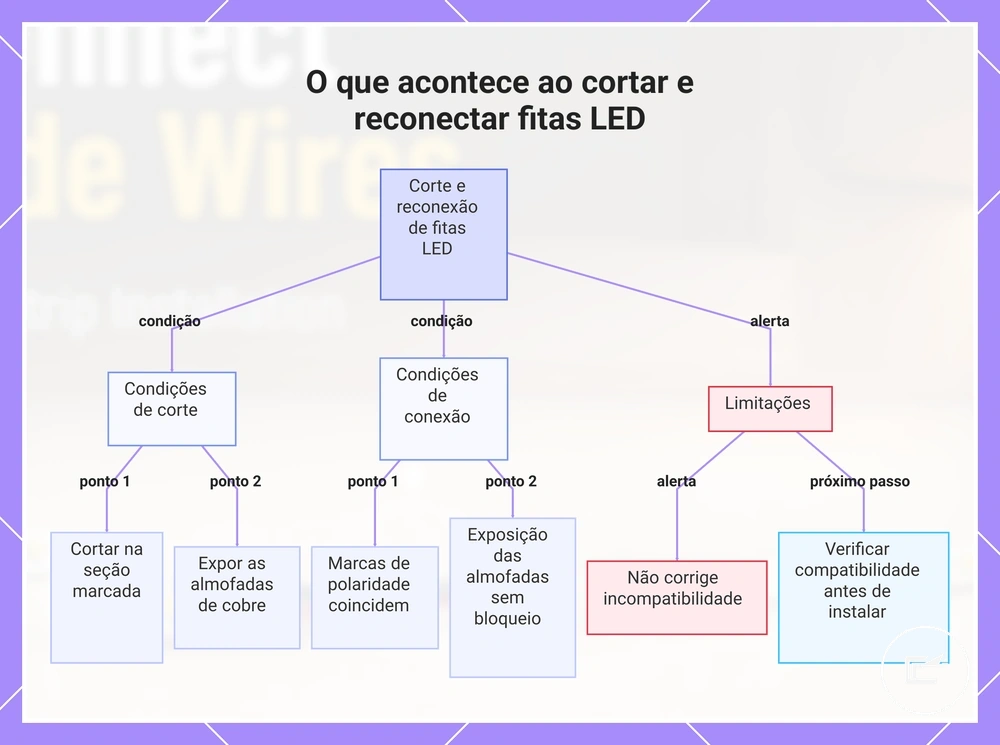

Este gráfico mostra as condições essenciais para reconectar com sucesso uma fita LED após o corte, bem como as limitações e verificações necessárias.

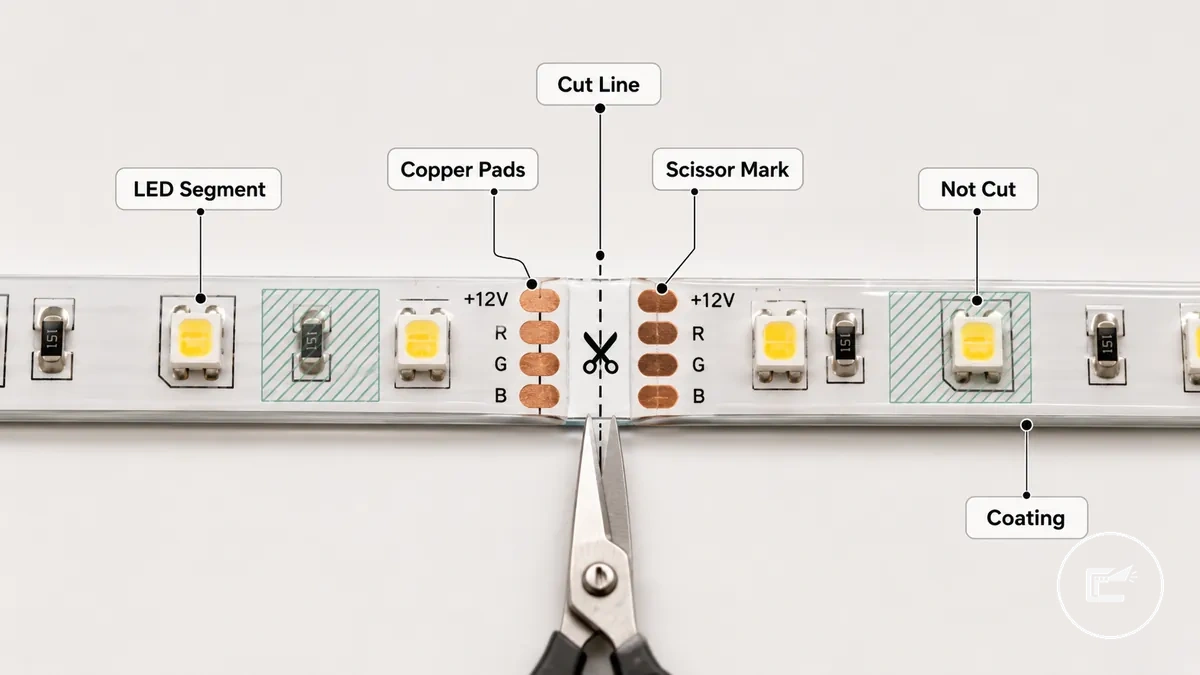

Cortando seções de fita de LED nas almofadas de cobre corretas

Cortar seções de fita de LED começa na linha de corte marcada, não através de um segmento de LED ou de uma área não marcada. O ponto de corte utilizável é a marca de tesoura ao lado das almofadas de cobre marcadas.

As almofadas de cobre são as áreas de contato expostas que permitem contato posterior do conector ou uso de almofada de solda quando o tipo de fita suporta reconexão. Uma seção marcada pode mostrar uma marca de tesoura, linha de corte pontilhada ou almofadas emparelhadas ao longo da fita de LED. O revestimento da fita pode esconder ou enrijecer a área da almofada, portanto a exposição da almofada pode precisar de verificação cuidadosa antes que um conector possa prendê-la.

Cortar seções de fita de LED nas almofadas de cobre corretas depende de ver a linha de corte, as almofadas de cobre, a direção da tesoura e as zonas de não corte antes de qualquer corte ser feito. A imagem identifica a área de corte segura, e as etapas devem ser usadas somente após a fita ser desconectada da energia.

1. Encontre a marca de tesoura ou linha de corte na seção marcada e evite cortar através do segmento de LED, pois isso pode danificar o caminho do circuito utilizável.
2. Verifique se as almofadas de cobre estão visíveis em ambos os lados da linha de corte e evite um ponto onde o revestimento bloqueie a exposição da almofada.
3. Alinhe uma tesoura afiada ou uma ferramenta de corte adequada sobre a linha de corte e mantenha a lâmina reta para reduzir o risco de uma borda da almofada inclinada ou danificada.
4. Faça um corte reto através da área da almofada de cobre marcada e evite torcer a fita, pois uma extremidade dobrada pode enfraquecer o contato posterior do conector.
5. Inspecione a borda limpa após o corte e não trate uma almofada danificada ou um corte não marcado como confiavelmente reconectável sem verificar o tipo de fita e a superfície de contato.

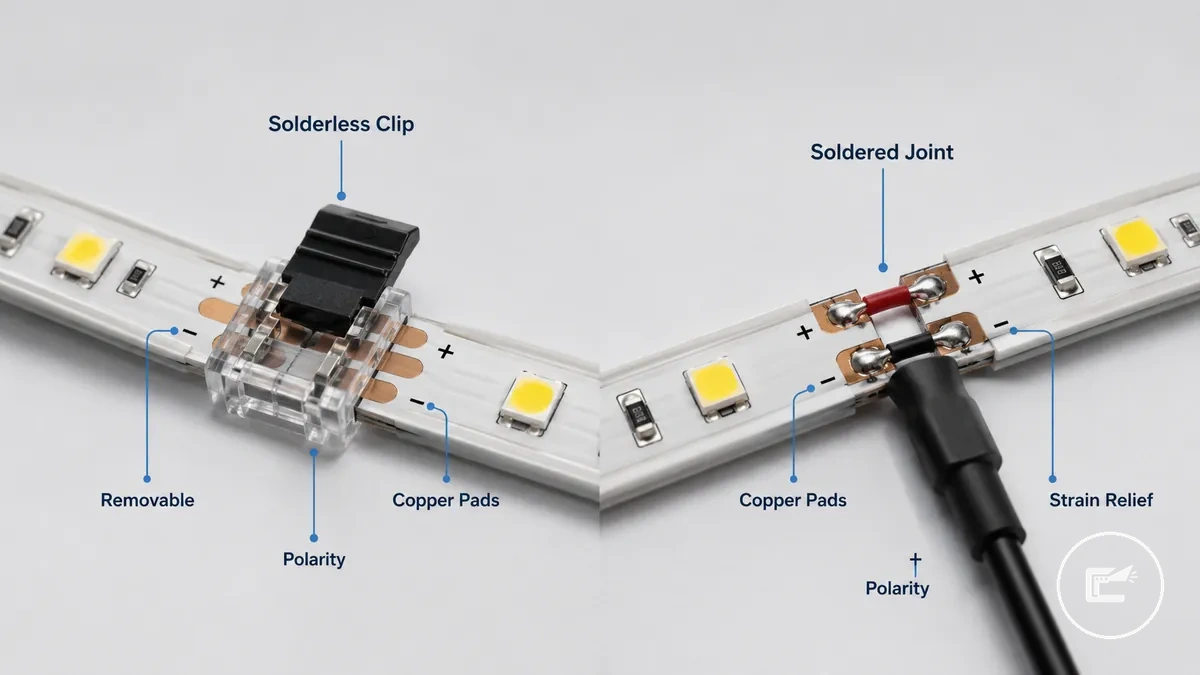

Reconectando fitas de LED cortadas com conectores sem solda ou soldagem

Reconectar fitas de LED cortadas depende do acesso, da possibilidade de remoção e da condição das extremidades cortadas. Um conector sem solda pode ser adequado para junções acessíveis que possam precisar ser reabertas, enquanto a soldagem pode ser adequada para junções fixas quando o acesso e a habilidade permitirem. Ambos os métodos exigem alinhamento correto das almofadas de cobre, tornando os conectores sem solda e a soldagem métodos condicionais.

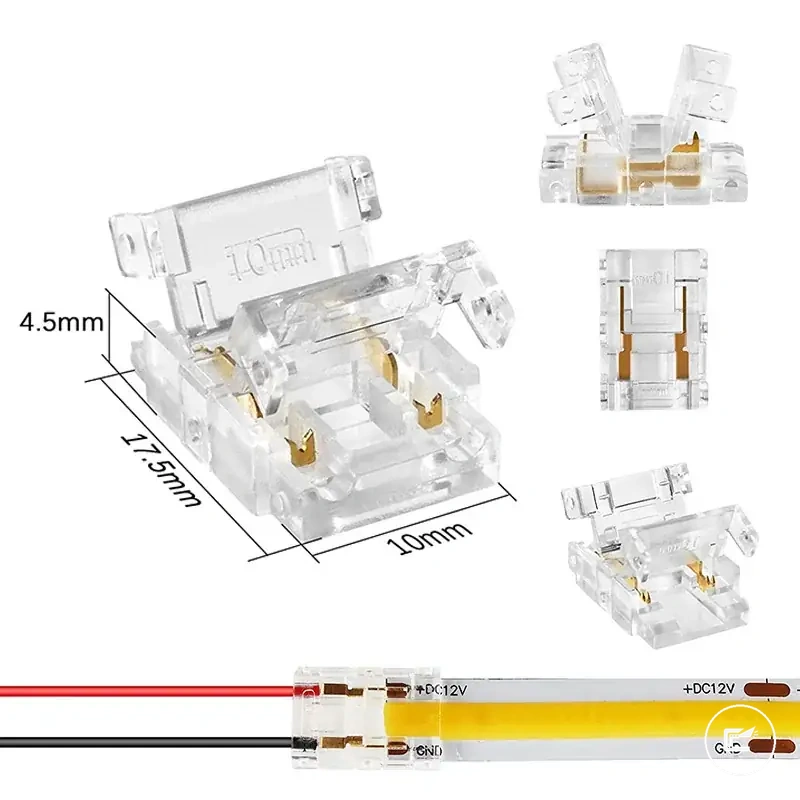

Um conector sem solda usa um clipe conector para segurar a seção da fita contra as almofadas de cobre. Os designs de conector fita-para-fita unem duas extremidades cortadas diretamente, enquanto um conector fita-para-fio conecta a fita a cabos condutores. O contato correto da almofada de cobre e a polaridade correspondente são necessários antes de fechar o clipe conector. Almofadas desalinhadas ou polaridade invertida podem impedir que a conexão funcione conforme o esperado.

Reconectar fitas de LED cortadas com conectores sem solda ou soldagem é mais fácil de entender quando os pontos de contato e as diferenças de alinhamento estão visíveis. A imagem compara o alinhamento das almofadas, as marcas de polaridade e as considerações de alívio de tensão para ambos os métodos.

A soldagem e os conectores sem solda envolvem diferentes compromissos. Uma junta soldada pode oferecer maior durabilidade quando o contato da almofada de cobre está limpo e o alívio de tensão é gerenciado, mas geralmente exige mais habilidade e espaço de trabalho. Um conector sem solda pode suportar uma conexão removível em áreas acessíveis do armário, embora a confiabilidade possa depender da condição da almofada, do ajuste do conector, do movimento e da qualidade da instalação. Antes de escolher um método, verifique a polaridade, o alinhamento positivo-negativo e a ordem do canal; em seguida, revise a compatibilidade de conectores e alimentação como parte dos critérios de seleção.

O acesso ao armário, cantos apertados, risco de vibração e necessidades futuras de manutenção frequentemente influenciam a escolha. Uma conexão removível pode ser adequada para locais onde se espera acesso posterior, enquanto uma emenda fixa pode ser adequada para áreas com movimento limitado quando o alívio de tensão adequado é fornecido.

Método	Melhor caso de uso	Condição principal	Risco principal
Conector sem solda	Conexão acessível e removível	Contato preciso da almofada de cobre e alinhamento de polaridade	A qualidade do contato pode variar se o alinhamento da almofada, o ajuste ou o movimento mudarem
Soldagem	Conexão fixa quando o acesso e a habilidade permitirem	Alinhamento limpo da almofada e alívio de tensão adequado	Os resultados podem variar com a qualidade da instalação e o acesso de trabalho

Compatibilidade de conectores com largura da fita, número de pinos e polaridade

O ajuste do conector depende da correspondência entre a fita cortada e os requisitos físicos e elétricos do conector. Antes de fechar um conector, verifique a largura da fita, o número de pinos e a polaridade.

Um conector pode fechar em torno de uma fita e ainda assim não fazer contato elétrico correto se o alinhamento da almofada de cobre ou a ordem do canal estiverem incorretos. A largura da fita afeta o ajuste físico dentro do canal do conector, enquanto o número de pinos deve corresponder ao tipo de canal da fita, como layouts de 2 pinos ou 4 pinos. A polaridade correta, o alinhamento das marcas de positivo e negativo, o alinhamento da almofada de cobre e a pressão do conector também importam, pois a operação pode depender da exposição da almofada e do alinhamento do contato.

Use esta lista de verificação local antes de pressionar uma fita cortada em um conector:

• Confirme se a largura da fita corresponde ao canal do conector para um ajuste físico adequado.
• Verifique se o número de pinos corresponde ao tipo de canal da fita, pois um número de pinos incompatível pode causar contato incorreto no canal.
• Verifique as marcas de positivo e negativo em relação às marcações de polaridade do conector.
• Confirme se a ordem do canal corresponde ao layout de contato do conector.
• Inspecione o alinhamento da almofada de cobre e verifique se a pressão do conector é aplicada uniformemente após o fechamento da trava do clipe.
• Teste a conexão antes da montagem final, pois a exposição da almofada, o alinhamento e a pressão de contato ainda podem afetar a operação.

Escolhendo entre conexões fita-para-fita ou fita-para-fio

Quando duas seções de fita se encontram diretamente, uma junção direta é o estilo de conexão apropriado. Quando um vão do armário separa as extremidades da fita, uma junção com fio se torna a escolha prática, tornando os conectores fita-para-fita e fita-para-fio adequados para diferentes condições.

A decisão depende da separação do armário, raio de curvatura, acesso e exposição visível do fio. Um conector fita-para-fita é adequado para extremidades de fita adjacentes, enquanto um conector fita-para-fio é adequado para uma rota separada que precisa de um fio jumper entre os pontos de conexão. A distinção é contato direto versus um vão com fio entre as seções da fita.

• Se duas extremidades de fita são adjacentes com pouco ou nenhum vão no armário, use um conector fita-para-fita porque os pontos de contato podem se unir diretamente.
• Se a separação do armário cria um vão com fio entre as seções da fita, use um conector fita-para-fio porque uma junção com fio pode fazer a ponte na rota.
• Se um canto cria um raio de curvatura apertado, use um conector fita-para-fio porque um fio jumper curto pode acompanhar a curva mais facilmente do que uma junção direta.
• Se o acesso é limitado atrás de painéis ou guarnições do armário, um conector fita-para-fio pode permitir um caminho de roteamento mais prático através da abertura disponível.
• Se o fio visível é uma preocupação, escolha o estilo de conexão que permita que o caminho do fio seja ocultado de forma mais eficaz ao longo da borda do armário ou do caminho do clipe.

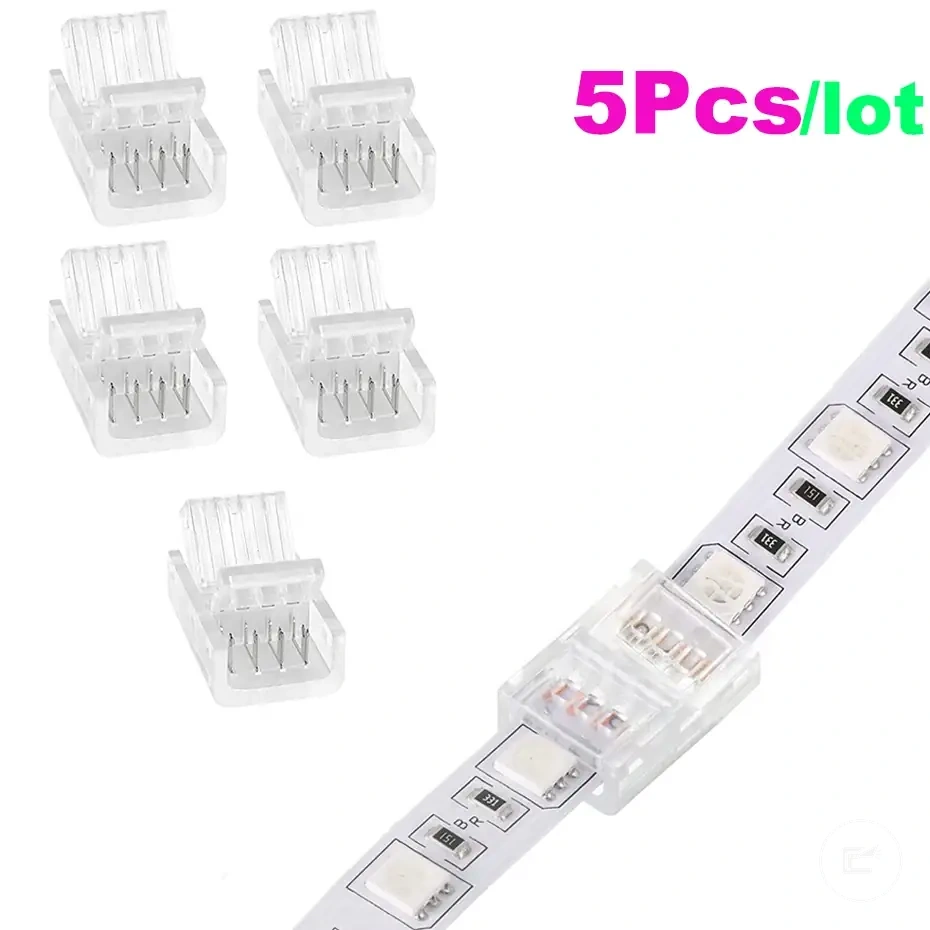

Fixando clipes conectores para manter as almofadas de contato alinhadas

Manter um clipe conector fixo começa com o assentamento correto da almofada e o fechamento da trava. Quando as almofadas de contato se deslocam após a montagem, a qualidade do contato pode ser afetada, portanto o objetivo é o alinhamento consistente da almofada entre a fita e o clipe conector.

A pressão de contato ajuda os dentes de contato a permanecerem alinhados com as almofadas de contato expostas. O revestimento da fita, a tensão do cabo e as condições de montagem podem afetar o ajuste do clipe, portanto o alívio de tensão e o suporte adesivo podem ajudar a reduzir o movimento após a instalação. Use as etapas abaixo para manter a conexão alinhada após o assentamento.

1. Insira a fita completamente no clipe conector até que as almofadas de contato atinjam o ponto de contato pretendido.
2. Verifique se o revestimento da fita não limita a exposição da almofada onde os dentes de contato encontram as almofadas de contato.
3. Feche a trava completamente e confirme se o clipe conector permanece alinhado sem se deslocar.
4. Forneça alívio de tensão com roteamento de cabo adequado e suporte adesivo para reduzir o movimento na conexão.
5. Realize um teste de tração suave para confirmar se a fita permanece assentada e o alinhamento da almofada não muda durante o movimento leve.

Como um aviso local, pressão insuficiente da trava, movimento do cabo ou deslocamento do alinhamento da almofada podem contribuir para sintomas de contato frouxo após a montagem.

Usando fio de extensão entre vãos de armários e locais de alimentação

Quando um vão de armário separa duas seções de fita de LED ou o local de alimentação fica distante do percurso de iluminação, um fio de extensão pode fazer a ponte sobre a distância sem forçar a fita a contornar cada obstáculo. Essa abordagem ajuda a manter a continuidade entre seções separadas do armário e cria um caminho de roteamento mais prático. É por isso que o fio de extensão é frequentemente usado entre vãos de armários e pontos de conexão remotos.

A seleção do fio de extensão depende do comprimento da rota, do número de condutores e do caminho de acesso disponível dentro do layout do armário. O número de condutores deve corresponder ao tipo de fita para que a polaridade e o mapeamento do canal permaneçam alinhados através da conexão. Os requisitos de bitola do fio podem variar com a potência da fita, distância e recomendações do fabricante, portanto o planejamento da rota é geralmente mais importante do que assumir que um único tamanho de fio serve para toda instalação. Um roteamento acessível também facilita inspeções e ajustes posteriores se a configuração do armário mudar.

O vão do armário é a condição, o fio de extensão é o atributo e a continuidade mantida é o efeito pretendido. Quando o vão passa perto de uma abertura de eletrodoméstico, entre armários superiores separados ou em direção a uma posição remota do adaptador, a rota do fio deve permitir acesso enquanto reduz tensão desnecessária nas extremidades do conector. O número de condutores e a polaridade devem permanecer correspondentes ao longo de todo o percurso. Para limites relacionados à correspondência de componentes, consulte compatibilidade de conectores e alimentação.

Antes de finalizar a rota, verifique estas condições de conexão e roteamento:

• Confirme se o fio de extensão corresponde ao número de condutores necessário.
• Verifique se as extremidades do conector se alinham com a polaridade pretendida.
• Escolha uma bitola de fio adequada para o comprimento da rota e os requisitos da fita.
• Deixe folga suficiente para evitar tensão durante movimento ou manutenção do armário.
• Adicione alívio de tensão onde o movimento puder puxar a conexão.
• Use clipes de cabo ou suporte similar para manter o caminho de ocultação.
• Mantenha a rota acessível para inspeção futura quando prático.

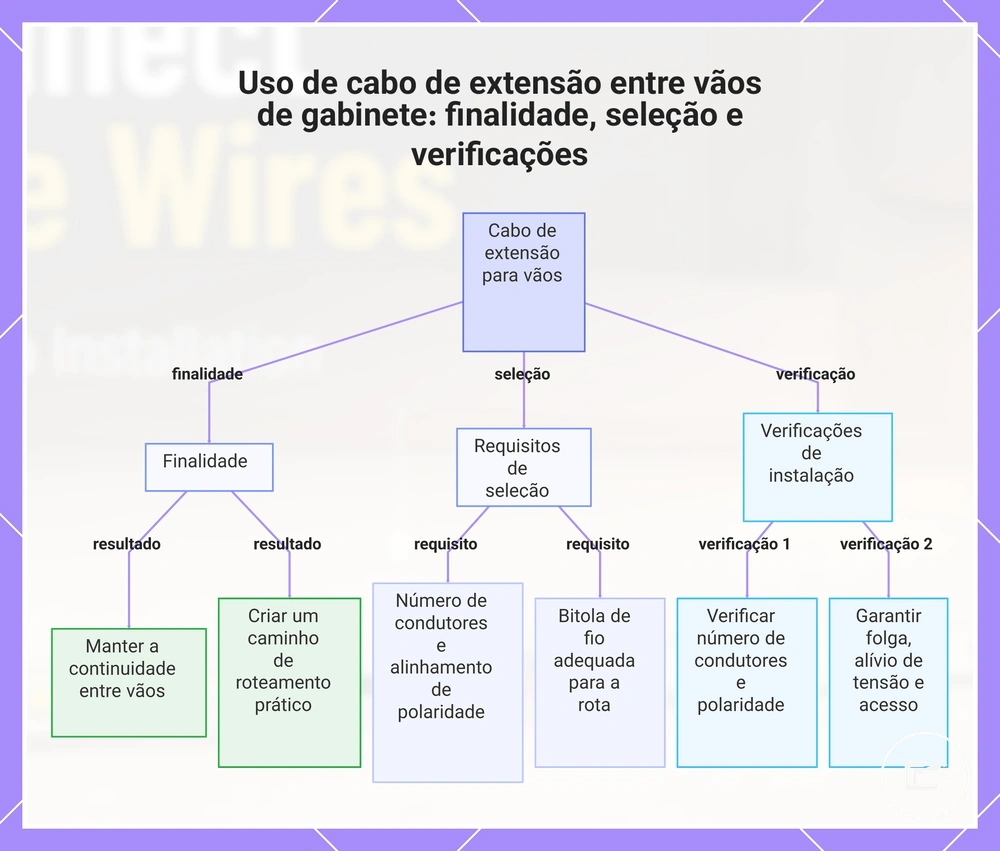

Este gráfico mostra a finalidade de usar cabo de extensão para conectar vãos entre gabinetes, os principais critérios de seleção e as verificações essenciais de instalação para garantir continuidade e roteamento prático.

Compatibilidade do fio de extensão com fitas de cor única, RGB, RGBW ou CCT

O fio de extensão deve corresponder ao tipo de canal da fita para que cada caminho de circuito necessário continue corretamente. O número de condutores, a polaridade e a ordem do canal devem corresponder à configuração da fita.

Uma fita de cor única usa uma disposição de dois fios com um condutor positivo e um caminho de retorno negativo, enquanto fitas RGB, RGBW e CCT usam conexões adicionais de condutores de canal. A orientação do conector deve manter cada condutor de canal alinhado com seu ponto de contato pretendido. Mesmo quando o número de condutores corresponde, a polaridade e a ordem do canal também devem corresponder para manter o mapeamento correto do circuito.

A tabela abaixo compara tipos comuns de fita e as verificações de compatibilidade de fio necessárias antes de conectar um fio de extensão.

Tipo de fita	Condutores necessários	Verificação de compatibilidade	Risco se incorreto
Fita de cor única	2 fios	Condutor positivo e alinhamento de polaridade	A conexão pode não operar conforme o esperado
RGB	4 pinos	Número de condutores, polaridade e ordem do canal	Os canais de cor podem não mapear corretamente
RGBW	5 pinos	Condutor positivo, canal branco e mapeamento do condutor de canal	O comportamento do canal pode diferir do mapeamento pretendido
CCT	Fita multicanal	Polaridade e orientação do canal quente-frio	A resposta dos canais quente e frio pode não seguir a ordem pretendida

Usando fio de extensão entre vãos de armários e locais de alimentação

Quando um vão de armário separa duas seções de fita de LED ou o local de alimentação fica distante do percurso de iluminação, um fio de extensão pode fazer a ponte sobre a distância sem forçar a fita a contornar cada obstáculo. Essa abordagem ajuda a manter a continuidade entre seções separadas do armário e cria um caminho de roteamento mais prático. É por isso que o fio de extensão é frequentemente usado entre vãos de armários e pontos de conexão remotos.

A seleção do fio de extensão depende do comprimento da rota, do número de condutores e do caminho de acesso disponível dentro do layout do armário. O número de condutores deve corresponder ao tipo de fita para que a polaridade e o mapeamento do canal permaneçam alinhados através da conexão. Os requisitos de bitola do fio podem variar com a potência da fita, distância e recomendações do fabricante, portanto o planejamento da rota é geralmente mais importante do que assumir que um único tamanho de fio serve para toda instalação. Um roteamento acessível também facilita inspeções e ajustes posteriores se a configuração do armário mudar.

O vão do armário é a condição, o fio de extensão é o atributo e a continuidade mantida é o efeito pretendido. Quando o vão passa perto de uma abertura de eletrodoméstico, entre armários superiores separados ou em direção a uma posição remota do adaptador, a rota do fio deve permitir acesso enquanto reduz tensão desnecessária nas extremidades do conector. O número de condutores e a polaridade devem permanecer correspondentes ao longo de todo o percurso. Para limites relacionados à correspondência de componentes, consulte compatibilidade de conectores e alimentação.

Antes de finalizar a rota, verifique estas condições de conexão e roteamento:

• Confirme se o fio de extensão corresponde ao número de condutores necessário.
• Verifique se as extremidades do conector se alinham com a polaridade pretendida.
• Escolha uma bitola de fio adequada para o comprimento da rota e os requisitos da fita.
• Deixe folga suficiente para evitar tensão durante movimento ou manutenção do armário.
• Adicione alívio de tensão onde o movimento puder puxar a conexão.
• Use clipes de cabo ou suporte similar para manter o caminho de ocultação.
• Mantenha a rota acessível para inspeção futura quando prático.

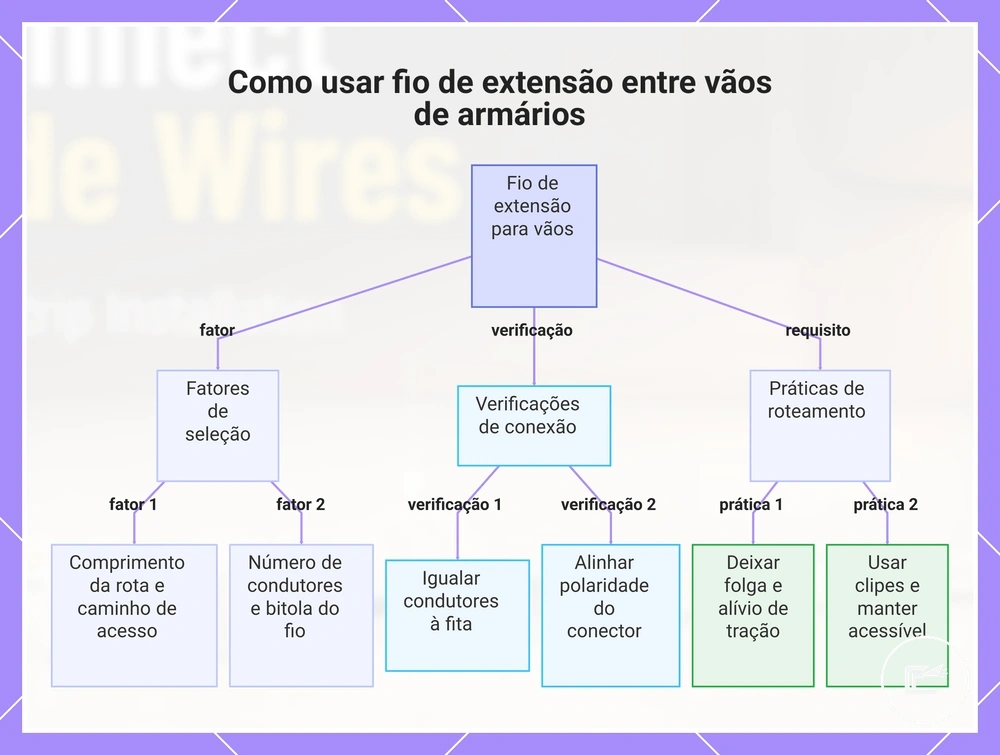

Este gráfico mostra os principais fatores para selecionar o fio de extensão, as condições de roteamento a considerar e as etapas finais de verificação para uma instalação bem-sucedida.

Usando conectores de canto para bordas internas e mudanças de ângulo

Quando uma borda interna do armário cria uma mudança de ângulo que tensionaria ou levantaria a fita de LED, um conector de canto pode manter a fita mais plana através da curva. Um conector de canto é útil quando dobrar a fita tornaria o percurso pouco confiável ou visualmente irregular.

Um conector em L ou conector flexível deve manter o alinhamento das almofadas de cobre e a polaridade corretos através do canto. O espaçamento do canto, o suporte adesivo e o alívio de tensão afetam se a conexão permanece assentada após a montagem. Por exemplo, uma borda interna sob um armário pode precisar de um conector flexível curto para que ambas as extremidades da fita permaneçam planas em suas superfícies de montagem.

Use estas etapas locais ao encaixar um conector de canto através de uma mudança de ângulo:

1. Alinhe as extremidades da fita com o conector de canto para que as almofadas de cobre encontrem os pontos de contato corretos.
2. Verifique a polaridade antes da inserção para que os caminhos positivo e negativo continuem através da mudança de ângulo.
3. Insira cada extremidade da fita no conector em L ou conector flexível sem forçar as almofadas para além da área de contato.
4. Fixe a rota do fio com suporte adesivo e alívio de tensão para que o movimento do canto não puxe a conexão.

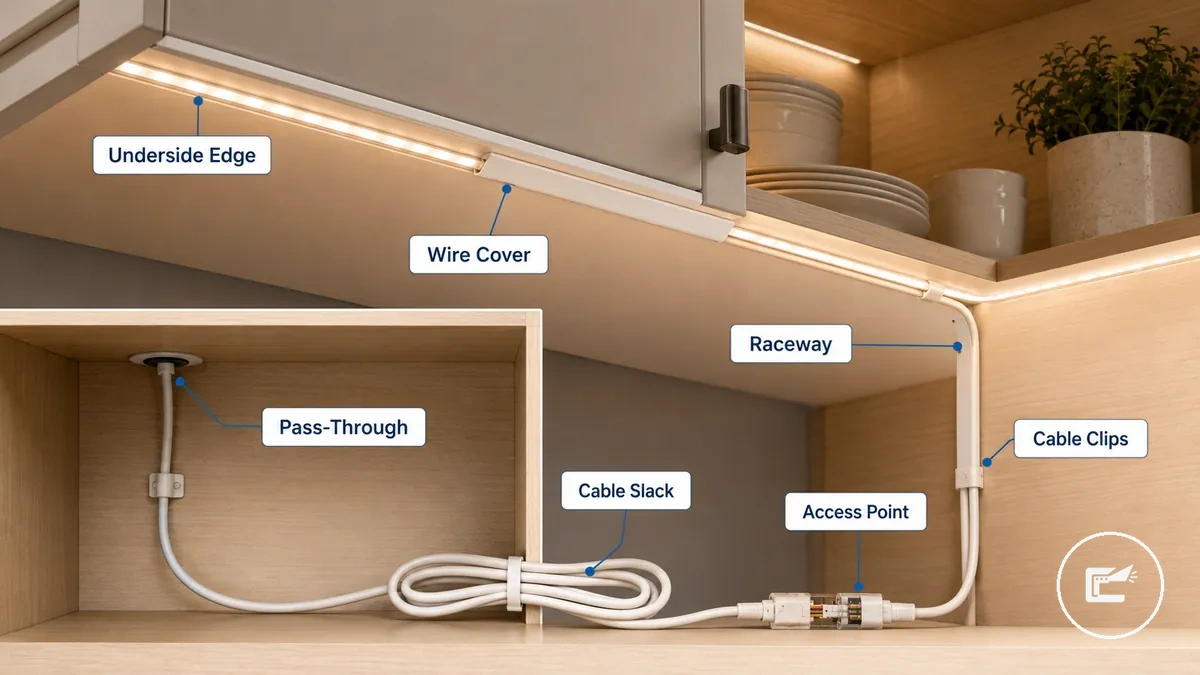

Escondendo fios de fitas de LED sob e dentro de armários

Quando a fiação da fita de LED permanece visível ao longo das superfícies do armário, a instalação pode parecer inacabada e o percurso do fio pode ficar mais exposto a movimentos acidentais. Para esconder os fios da fita de LED de forma eficaz, o percurso deve seguir características do armário, como borda inferior, fundo do armário ou vão da prateleira, preservando o acesso para inspeção.

Esconder fios de fitas de LED sob e dentro de armários funciona melhor quando a fiação permanece oculta das linhas de visão normais sem bloquear futuros pontos de acesso. A imagem mostra métodos de gerenciamento de fios que mantêm um acabamento limpo enquanto mantêm as conexões acessíveis.

Uma borda inferior pode ocultar os fios da vista, enquanto o fundo do armário pode fornecer uma rota protegida mais longa. Uma cobertura de fio, canaleta ou perfil de superfície pode ajudar a organizar o gerenciamento de cabos ao longo de superfícies expostas. Locais de passagem adequados dependem do material do armário, da acessibilidade da rota e da necessidade de manter folga no cabo e acesso para inspeção futura.

Oculto da vista não é o mesmo que inacessível. Clipes de cabo, folga no cabo e pontos de conexão alcançáveis ajudam a preservar a manutenibilidade, enquanto rotas ocultas que prendem a fiação podem dificultar o acesso para inspeção. Antes de cobrir os pontos de conexão, revise as verificações seguras da fiação para confirmar que a fiação oculta permanece inspecionável e manutenível.

Use esta lista de verificação de roteamento para organizar as opções de ocultação enquanto mantém o acesso:

• Route os fios ao longo de uma borda inferior quando o perfil do armário puder ocultar o percurso das linhas de visão normais.
• Use o fundo do armário quando uma rota oculta mais longa for necessária e o acesso para inspeção permanecer disponível.
• Use uma cobertura de fio ou canaleta onde a fiação montada na superfície permaneceria visível.
• Fixe o percurso com clipes de cabo para reduzir o movimento e ajudar a manter o controle de tensão.
• Deixe folga no cabo perto de pontos de conexão acessíveis para suportar inspeção ou ajuste futuros.
• Use uma passagem adequada que permita o roteamento enquanto preserva o acesso ao caminho do fio.

Roteando fios através de fundos, bordas e vãos de armários

Roteamento de fios através de espaços do armário começa com a escolha de uma rota oculta que permaneça acessível para verificações e ajustes futuros. Fundos de armários, bordas laterais, vãos de prateleiras e espaços adjacentes do armário podem fornecer caminhos práticos quando a folga no cabo e o acesso são preservados, tornando o fundo do armário, a borda lateral, o vão da prateleira e o armário adjacente as superfícies de roteamento primárias.

Cada rota altera visibilidade, acesso e tensão de forma diferente. Uma rota oculta deve permanecer uma rota alcançável, e a folga no cabo deve ser mantida perto dos pontos de conexão para reduzir a tensão durante inspeção ou reposicionamento. Evite depender de perfuração estrutural, pois a adequação da passagem depende da construção do armário e de condições que podem exigir julgamento profissional.

Use estas opções de rota para equilibrar ocultação, acesso e controle de tensão:

• Fundo do armário: Fornece uma rota oculta ao longo da superfície traseira; ajuda a reduzir a visibilidade; mantenha uma rota alcançável para inspeção futura.
• Canto traseiro: Usa o fundo do armário e a transição do canto para ocultar a fiação; pode manter o caminho fora das linhas de visão normais; mantenha folga no cabo para reduzir a tensão na curva.
• Borda lateral: Segue uma rota de borda vertical interna; pode suportar o acesso pelo lado do armário; evite roteamento apertado que possa aumentar a tensão no cabo.
• Vão da prateleira: Usa um vão de prateleira como passagem entre espaços; pode simplificar o acesso entre seções do armário; a adequação depende da folga disponível e da construção do armário.
• Armário adjacente: Estende a rota através de um espaço de armário adjacente; pode manter a fiação oculta enquanto permanece acessível; garanta que o acesso para inspeção permaneça disponível após a instalação.
• Vão de eletrodoméstico: Usa um vão de eletrodoméstico onde a visibilidade é reduzida; pode suportar uma rota oculta quando o acesso permanece possível; evite prender a fiação onde a inspeção se torna difícil.

Usando canaletas, coberturas de fio e clipes de cabo para um acabamento limpo

Organizar a fiação visível da fita de LED começa com a seleção de um acessório que corresponda à rota da superfície e às necessidades de acesso. Canaletas, coberturas de fio e clipes de cabo ajudam a gerenciar a fiação após a escolha do caminho de conexão, suportando uma rota de superfície mais limpa enquanto mantêm o acesso através de canaletas, coberturas de fio e clipes de cabo.

Removibilidade, ajuste à superfície e controle de tensão devem orientar a escolha. Clipes adesivos podem ser adequados para a parte inferior de um armário quando a condição da superfície suporta a fixação, enquanto clipes de parafuso podem ser adequados onde a superfície de montagem os permitir. Uma cobertura de fio ou canaleta de baixo perfil pode ajudar a manter o acesso de serviço em uma configuração de gerenciamento removível, e a folga no cabo deve permanecer disponível para suportar o controle de tensão e ajustes futuros.

Os acessórios desempenham diferentes funções de gerenciamento de fios. Use a comparação abaixo para corresponder o tipo de acessório à rota de superfície e ao requisito de acesso pretendidos.

Acessório	Melhor uso	Cuidado
Canaleta	Gerenciar uma rota de superfície com um canal de baixo perfil para um acabamento mais limpo	O acesso de serviço deve permanecer disponível após a instalação
Cobertura de fio	Reduzir a visibilidade do fio ao longo de superfícies expostas do armário	A aparência limpa pode depender do material do armário, condição da superfície e correspondência de cor
Clipes de cabo	Manter a fiação em posição e suportar o controle de tensão	Clipes adesivos podem variar na fixação dependendo da textura da superfície, acabamento do armário e peso do cabo

Usando fio de extensão entre vãos de armários e locais de alimentação

Quando um vão de armário separa duas seções de fita de LED ou o local de alimentação fica distante do percurso de iluminação, um fio de extensão pode fazer a ponte sobre a distância sem forçar a fita a contornar cada obstáculo. Essa abordagem ajuda a manter a continuidade entre seções separadas do armário e cria um caminho de roteamento mais prático. É por isso que o fio de extensão é frequentemente usado entre vãos de armários e pontos de conexão remotos.

A seleção do fio de extensão depende do comprimento da rota, do número de condutores e do caminho de acesso disponível dentro do layout do armário. O número de condutores deve corresponder ao tipo de fita para que a polaridade e o mapeamento do canal permaneçam alinhados através da conexão. Os requisitos de bitola do fio podem variar com a potência da fita, distância e recomendações do fabricante, portanto o planejamento da rota é geralmente mais importante do que assumir que um único tamanho de fio serve para toda instalação. Um roteamento acessível também facilita inspeções e ajustes posteriores se a configuração do armário mudar.

O vão do armário é a condição, o fio de extensão é o atributo e a continuidade mantida é o efeito pretendido. Quando o vão passa perto de uma abertura de eletrodoméstico, entre armários superiores separados ou em direção a uma posição remota do adaptador, a rota do fio deve permitir acesso enquanto reduz tensão desnecessária nas extremidades do conector. O número de condutores e a polaridade devem permanecer correspondentes ao longo de todo o percurso. Para limites relacionados à correspondência de componentes, consulte compatibilidade de conectores e alimentação.

Antes de finalizar a rota, verifique estas condições de conexão e roteamento:

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

• Confirme se o fio de extensão corresponde ao número de condutores necessário.
• Verifique se as extremidades do conector se alinham com a polaridade pretendida.
• Escolha uma bitola de fio adequada para o comprimento da rota e os requisitos da fita.
• Deixe folga suficiente para evitar tensão durante movimento ou manutenção do armário.
• Adicione alívio de tensão onde o movimento puder puxar a conexão.
• Use clipes de cabo ou suporte similar para manter o caminho de ocultação.
• Mantenha a rota acessível para inspeção futura quando prático.

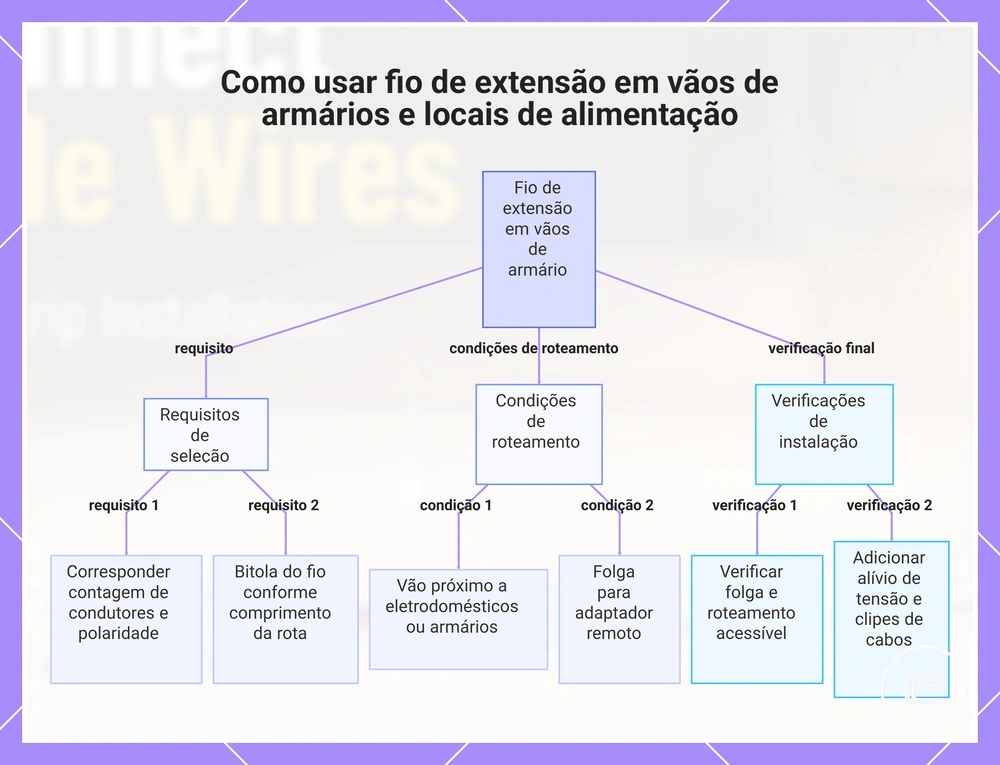

Este gráfico mostra os fatores-chave de seleção, as verificações de conexão e as práticas de roteamento para usar fio de extensão para conectar vãos entre seções de armários.

Usando fio de extensão entre vãos de armários e locais de alimentação

Quando um vão de armário separa duas seções de fita de LED ou o local de alimentação fica distante do percurso de iluminação, um fio de extensão pode fazer a ponte sobre a distância sem forçar a fita a contornar cada obstáculo. Essa abordagem ajuda a manter a continuidade entre seções separadas do armário e cria um caminho de roteamento mais prático. É por isso que o fio de extensão é frequentemente usado entre vãos de armários e pontos de conexão remotos.

A seleção do fio de extensão depende do comprimento da rota, do número de condutores e do caminho de acesso disponível dentro do layout do armário. O número de condutores deve corresponder ao tipo de fita para que a polaridade e o mapeamento do canal permaneçam alinhados através da conexão. Os requisitos de bitola do fio podem variar com a potência da fita, distância e recomendações do fabricante, portanto o planejamento da rota é geralmente mais importante do que assumir que um único tamanho de fio serve para toda instalação. Um roteamento acessível também facilita inspeções e ajustes posteriores se a configuração do armário mudar.

O vão do armário é a condição, o fio de extensão é o atributo e a continuidade mantida é o efeito pretendido. Quando o vão passa perto de uma abertura de eletrodoméstico, entre armários superiores separados ou em direção a uma posição remota do adaptador, a rota do fio deve permitir acesso enquanto reduz tensão desnecessária nas extremidades do conector. O número de condutores e a polaridade devem permanecer correspondentes ao longo de todo o percurso. Para limites relacionados à correspondência de componentes, consulte compatibilidade de conectores e alimentação.

Antes de finalizar a rota, verifique estas condições de conexão e roteamento:

• Confirme se o fio de extensão corresponde ao número de condutores necessário.
• Verifique se as extremidades do conector se alinham com a polaridade pretendida.
• Escolha uma bitola de fio adequada para o comprimento da rota e os requisitos da fita.
• Deixe folga suficiente para evitar tensão durante movimento ou manutenção do armário.
• Adicione alívio de tensão onde o movimento puder puxar a conexão.
• Use clipes de cabo ou suporte similar para manter o caminho de ocultação.
• Mantenha a rota acessível para inspeção futura quando prático.

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.
