تركيب أسلاك شرائط LED للخزائن

تركيب أسلاك شرائط LED للخزائن هو عملية توجيه وتوصيل ودعم أسلاك شرائط LED بحيث يمكن لإضاءة الخزائن أن تتكيف مع شكل الخزانة. يشمل النطاق نقاط القطع، وسادات النحاس، والموصلات، وأسلاك التمديد، والانعطافات الزاوية، وموضع غطاء السلك، ومشابك الكابلات، وفحوصات القطبية داخل مسار أسلاك خاص بالخزانة.

عندما يعبر شريط الإضاءة فجوة في الخزانة، أو يدور حول حافة داخلية، أو يحتاج إلى الوصول إلى موضع دخول الطاقة، فإن مسار السلك يؤثر على الرؤية والوصول وثبات التوصيل. قد يُغلق مشبك الموصل على الشريط، لكن التلامس الصحيح لا يزال يعتمد على نوع الشريط وعدد الأطراف ومحاذاة وسادة النحاس والقطبية. تبقى هذه الصفحة مركزة على توصيل أسلاك الجهد المنخفض بدلاً من تحديد حجم نظام الطاقة العام أو عملية التركيب الكاملة أسفل الخزانة. للسياق الأوسع للفئة، انظر ملحقات شرائط LED وإضاءة الخزائن.

المشكلة الرئيسية هي أن التشطيب النظيف للخزانة يمكن أن يخفي التوصيلات الضعيفة إذا تم ضغط الأسلاك أو ثنيها أو حصرها دون إمكانية الوصول للفحص. يحافظ التخطيط الأكثر أمانًا على إمكانية الوصول إلى كل موصل وسلك تمديد وموصل زاوي وغطاء سلك ومشابك كابلات بشكل كافٍ للفحوصات اللاحقة عندما يسمح تخطيط الخزانة بذلك. الخطوة التالية هي فهم أين تبدأ نقاط القطع وأساسيات التوصيل.

ما الذي يتغير عند قص شرائط LED وإعادة توصيلها

قد يظل شريط LED مقصوصًا ومعاد توصيله يعمل عندما تكون خط القطع ووسادات النحاس والقطبية وتلامس الموصل صحيحة. يجب أن يبقى القص داخل مقطع قابل للقص محدد، وليس في جزء غير محدد من شريط LED.

يفصل القص شريط LED إلى أجزاء ويكشف وسادات النحاس التي تسمح بإعادة التوصيل. لا تزال علامات القطبية، مثل علامة الزائد وعلامة الناقص، بحاجة إلى مطابقة الموصل أو مسار السلك حتى تستمر استمرارية الدائرة عبر الشريط المعاد وصله. يمكن أن يؤثر الظهر اللاصق وطلاء الشريط أيضًا على سهولة استقرار الوسادات داخل الموصل، لأن ضعف تعرض الوسادة قد يضعف تلامس الموصل.

يغير القص الطرف القابل للاستخدام وخيارات التوجيه ونقطة التوصيل، لكنه لا يصحح بمفرده عدم تطابق مزود الطاقة أو جهاز التحكم أو نوع الشريط. لتلك الحدود، افحص توافق الموصلات والطاقة قبل اعتبار الشريط المعاد وصله جاهزًا للتركيب في الخزانة.

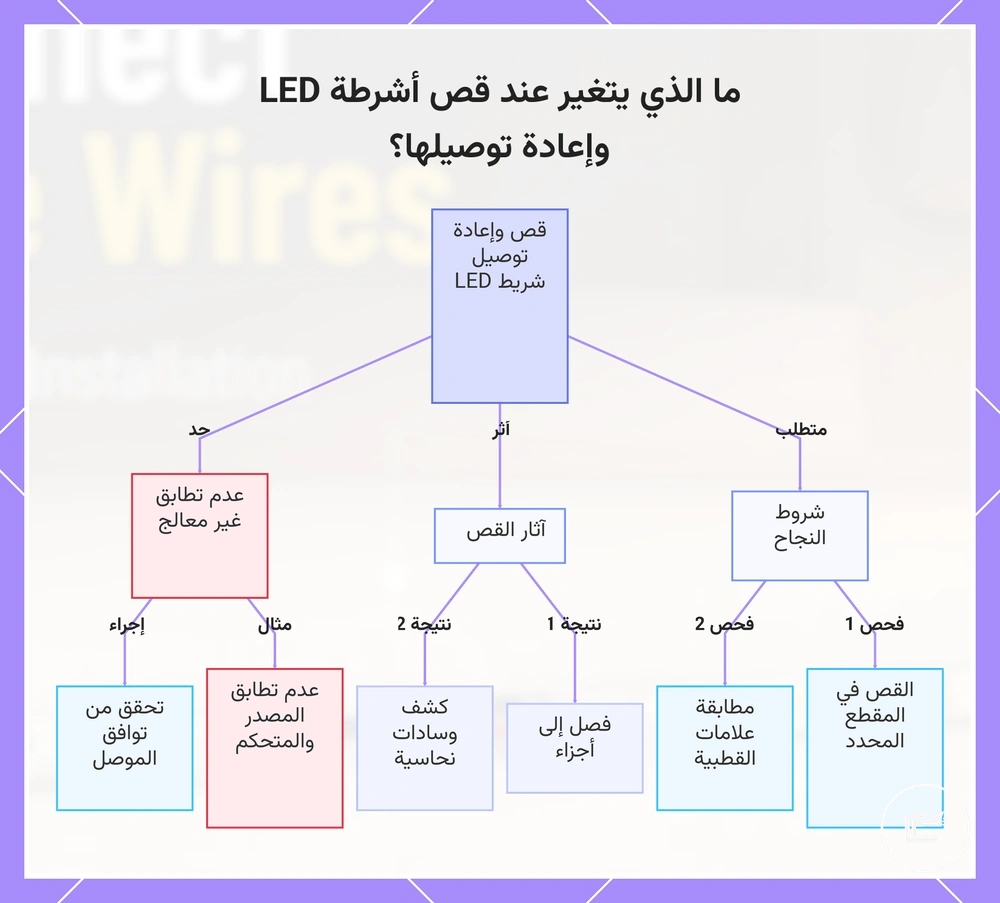

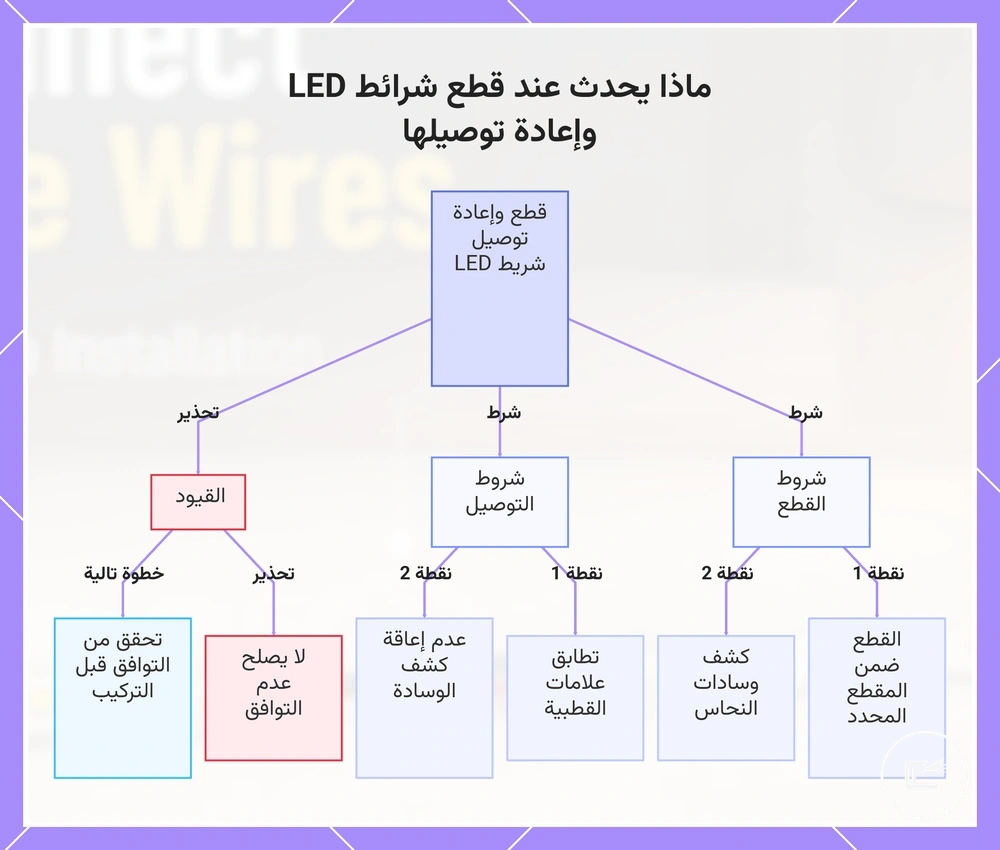

يوضح هذا المخطط شروط إعادة التوصيل الناجحة، وآثار القص، والقيود التي تتطلب فحوصات منفصلة.

ما الذي يتغير عند قص شرائط LED وإعادة توصيلها

قد يظل شريط LED مقصوصًا ومعاد توصيله يعمل عندما تكون خط القطع ووسادات النحاس والقطبية وتلامس الموصل صحيحة. يجب أن يبقى القص داخل مقطع قابل للقص محدد، وليس في جزء غير محدد من شريط LED.

يفصل القص شريط LED إلى أجزاء ويكشف وسادات النحاس التي تسمح بإعادة التوصيل. لا تزال علامات القطبية، مثل علامة الزائد وعلامة الناقص، بحاجة إلى مطابقة الموصل أو مسار السلك حتى تستمر استمرارية الدائرة عبر الشريط المعاد وصله. يمكن أن يؤثر الظهر اللاصق وطلاء الشريط على سهولة استقرار الوسادات داخل الموصل، لأن ضعف تعرض الوسادة قد يضعف تلامس الموصل.

يغير القص الطرف القابل للاستخدام وخيارات التوجيه ونقطة التوصيل، لكنه لا يصحح بمفرده عدم تطابق مزود الطاقة أو جهاز التحكم أو نوع الشريط. لتلك الحدود، افحص توافق الموصلات والطاقة قبل اعتبار الشريط المعاد وصله جاهزًا للتركيب في الخزانة.

يوضح هذا المخطط الشروط الأساسية لإعادة توصيل شريط LED بنجاح بعد القطع، بالإضافة إلى القيود والفحوصات المطلوبة.

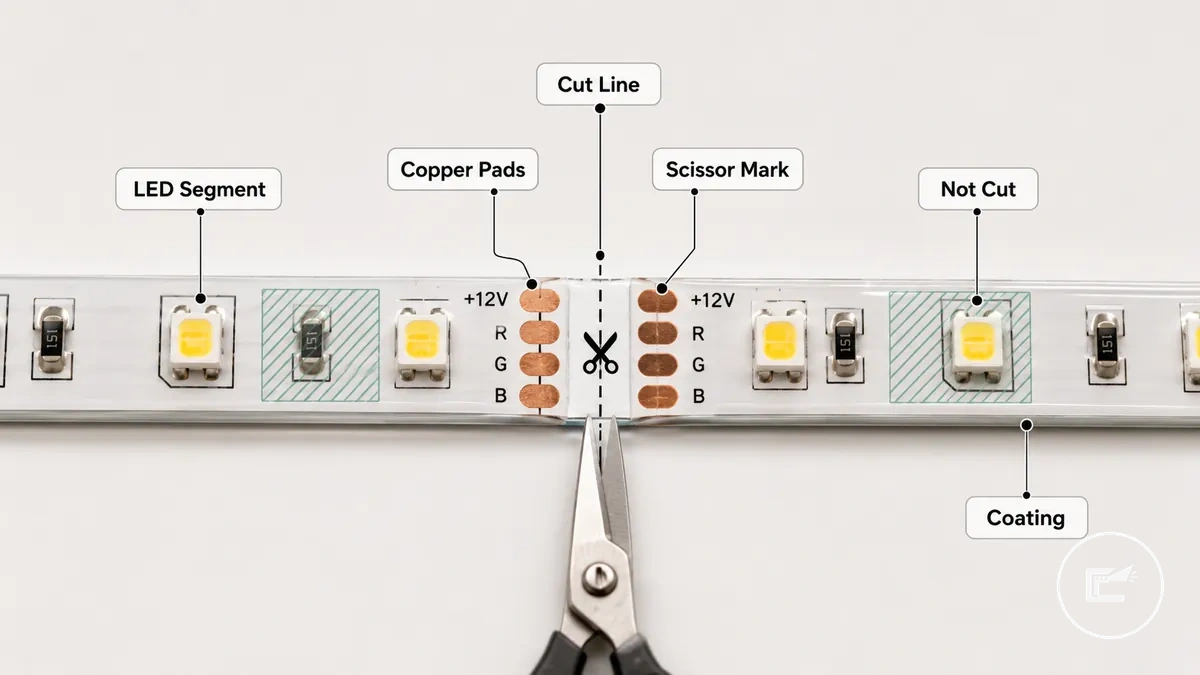

قص أقسام شريط LED عند وسادات النحاس الصحيحة

يبدأ قص أقسام شريط LED من خط القطع المحدد، وليس من خلال مقطع LED أو منطقة غير محددة. نقطة القص القابلة للاستخدام هي علامة المقص بجانب وسادات النحاس المحددة.

وسادات النحاس هي مناطق التلامس المكشوفة التي تسمح بتلامس الموصل لاحقًا أو استخدام وسادة اللحام عندما يدعم نوع الشريط إعادة التوصيل. قد يظهر المقطع المحدد علامة مقص أو خط قطع منقط أو وسادات مزدوجة عبر شريط LED. يمكن لطلاء الشريط إخفاء أو تصلب منطقة الوسادة، لذا قد يحتاج تعرض الوسادة إلى فحص دقيق قبل أن يتمكن الموصل من الإمساك بها.

يعتمد قص أقسام شريط LED عند وسادات النحاس الصحيحة على رؤية خط القطع ووسادات النحاس واتجاه المقص والمناطق غير المقطوعة قبل إجراء أي قص. تحدد الصورة منطقة القص الآمنة، ويجب استخدام الخطوات فقط بعد فصل الشريط عن الطاقة.

1. ابحث عن علامة المقص أو خط القطع على المقطع المحدد، وتجنب القص عبر مقطع LED لأن ذلك قد يتلف مسار الدائرة القابل للاستخدام.
2. تحقق من أن وسادات النحاس مرئية على جانبي خط القطع، وتجنب نقطة حيث يمنع الطلاء تعرض الوسادة.
3. قم بمحاذاة مقص حاد أو أداة قطع مناسبة عبر خط القطع، وحافظ على الشفرة مستقيمة لتقليل خطر حافة وسادة مائلة أو تالفة.
4. قم بقص واحد مستقيم عبر منطقة وسادة النحاس المحددة، وتجنب لف الشريط لأن الطرف المثني قد يضعف تلامس الموصل لاحقًا.
5. افحص الحافة النظيفة بعد القص، ولا تعتبر الوسادة التالفة أو القص غير المحدد قابلاً لإعادة التوصيل بشكل موثوق دون التحقق من نوع الشريط وسطح التلامس.

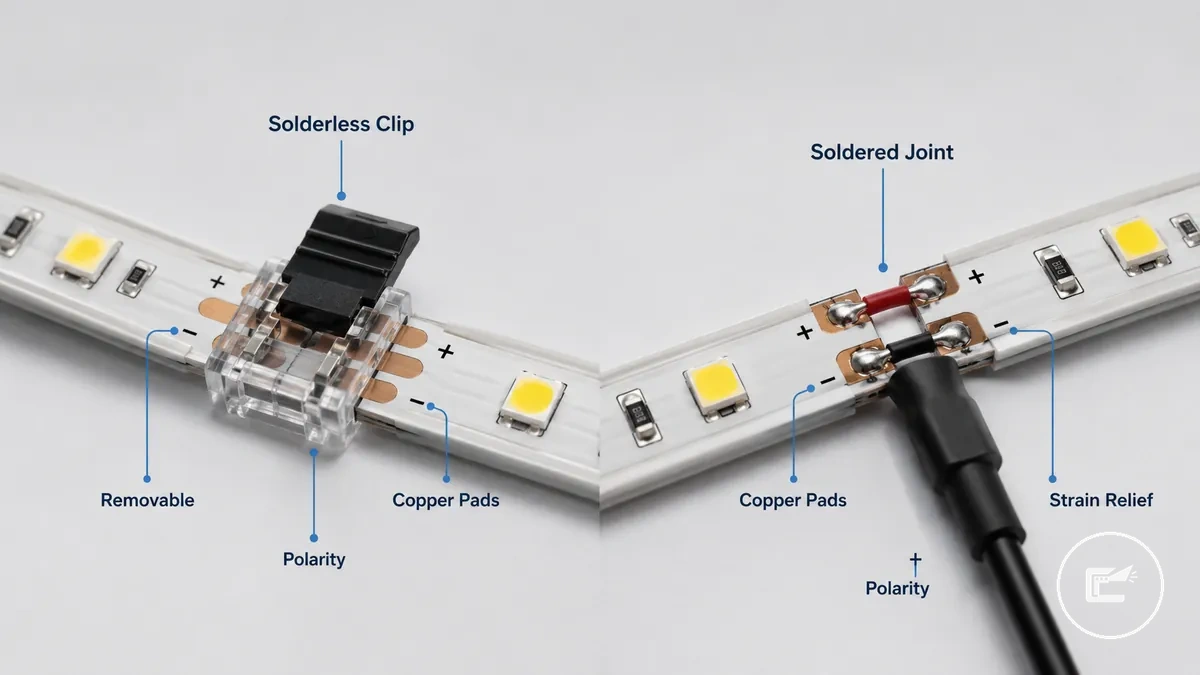

إعادة توصيل شرائط LED المقطوعة بموصلات بدون لحام أو اللحام

تعتمد إعادة توصيل شرائط LED المقطوعة على إمكانية الوصول وقابلية الفك وحالة الأطراف المقطوعة. قد يناسب الموصل بدون لحام الوصلات التي يمكن الوصول إليها والتي قد تحتاج إلى إعادة فتحها، بينما قد يناسب اللحام الوصلات الثابتة عندما يسمح الوصول والمهارة بذلك. تتطلب كلتا الطريقتين محاذاة صحيحة لوسادة النحاس، مما يجعل الموصلات بدون لحام واللحام طريقتين مشروطتين.

يستخدم الموصل بدون لحام مشبك موصل لتثبيت مقطع الشريط على وسادات النحاس. تقوم تصاميم الموصل من شريط إلى شريط بتوصيل طرفين مقطوعين مباشرة، بينما يربط الموصل من شريط إلى سلك الشريط بأسلاك الكابل. يلزم تلامس صحيح لوسادة النحاس ومطابقة القطبية قبل إغلاق مشبك الموصل. يمكن أن تمنع الوسادات غير المحاذية أو القطبية المعكوسة التوصيل من العمل كما هو مقصود.

يكون فهم إعادة توصيل شرائط LED المقطوعة بموصلات بدون لحام أو اللحام أسهل عندما تكون نقاط التلامس واختلافات المحاذاة مرئية. تقارن الصورة بين محاذاة الوسادة وعلامات القطبية واعتبارات تخفيف الشد لكلتا الطريقتين.

تنطوي اللحام والموصلات بدون لحام على مقايضات مختلفة. قد توفر الوصلة الملحومة متانة أكبر عندما يكون تلامس وسادة النحاس نظيفًا ويتم إدارة تخفيف الشد، لكنها تتطلب عادةً مهارة ومساحة عمل أكبر. يمكن للموصل بدون لحام دعم اتصال قابل للفك في مناطق الخزانة التي يمكن الوصول إليها، على الرغم من أن الموثوقية قد تعتمد على حالة الوسادة وملاءمة الموصل والحركة وجودة التركيب. قبل اختيار طريقة، تحقق من القطبية ومحاذاة الزائد والناقص وترتيب القنوات، ثم راجع توافق الموصلات والطاقة كجزء من معايير الاختيار.

غالبًا ما تؤثر إمكانية الوصول إلى الخزانة والزوايا الضيقة وخطر الاهتزاز واحتياجات الصيانة المستقبلية على الاختيار. قد يناسب الاتصال القابل للفك المواقع التي يُتوقع فيها الوصول لاحقًا، بينما قد يناسب الوصل الثابت المناطق ذات الحركة المحدودة عند توفير تخفيف شد مناسب.

الطريقة	أفضل حالة استخدام	الشرط الرئيسي	الخطر الرئيسي
موصل بدون لحام	اتصال يمكن الوصول إليه وقابل للفك	تلامس دقيق لوسادة النحاس ومحاذاة القطبية	قد تختلف جودة التلامس إذا تغيرت محاذاة الوسادة أو الملاءمة أو الحركة
اللحام	اتصال ثابت عندما يسمح الوصول والمهارة بذلك	محاذاة نظيفة للوسادة وتخفيف شد مناسب	قد تختلف النتائج حسب جودة التركيب وإمكانية الوصول للعمل

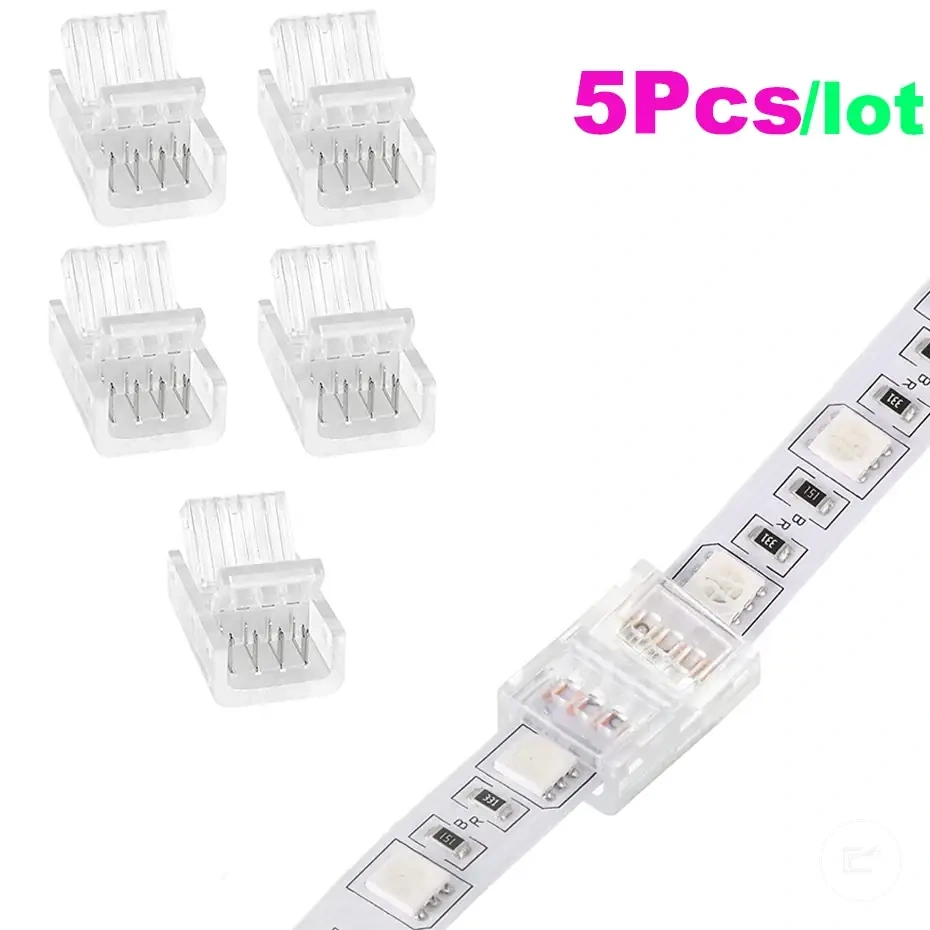

مطابقة الموصلات مع عرض الشريط وعدد الأطراف والقطبية

يعتمد ملاءمة الموصل على مطابقة الشريط المقطوع للمتطلبات الفيزيائية والكهربائية للموصل. قبل إغلاق الموصل، تحقق من عرض الشريط وعدد الأطراف والقطبية.

يمكن للموصل أن يُغلق حول الشريط ولا يزال يفشل في إجراء تلامس كهربائي صحيح إذا كانت محاذاة وسادة النحاس أو ترتيب القنوات غير صحيح. يؤثر عرض الشريط على الملاءمة الفيزيائية داخل قناة الموصل، بينما يجب أن يتطابق عدد الأطراف مع نوع قناة الشريط، مثل تخطيط ذي طرفين أو أربعة أطراف. كما أن القطبية الصحيحة ومحاذاة علامة الزائد وعلامة الناقص ومحاذاة وسادة النحاس وضغط الموصل مهمة لأن التشغيل قد يعتمد على تعرض الوسادة ومحاذاة التلامس.

استخدم قائمة التحقق المحلية هذه قبل الضغط على شريط مقطوع في الموصل:

• تأكد من أن عرض الشريط يطابق قناة الموصل للملاءمة الفيزيائية الصحيحة.
• تحقق من أن عدد الأطراف يطابق نوع قناة الشريط، لأن عدم تطابق عدد الأطراف يمكن أن يسبب تلامس قناة غير صحيح.
• افحص علامة الزائد وعلامة الناقص مقابل علامات قطبية الموصل.
• تأكد من أن ترتيب القنوات يطابق تخطيط تلامس الموصل.
• افحص محاذاة وسادة النحاس وتحقق من أن ضغط الموصل يُطبق بالتساوي بعد إغلاق مزلاج المشبك.
• اختبر التوصيل قبل التركيب النهائي لأن تعرض الوسادة والمحاذاة وضغط التلامس قد لا تزال تؤثر على التشغيل.

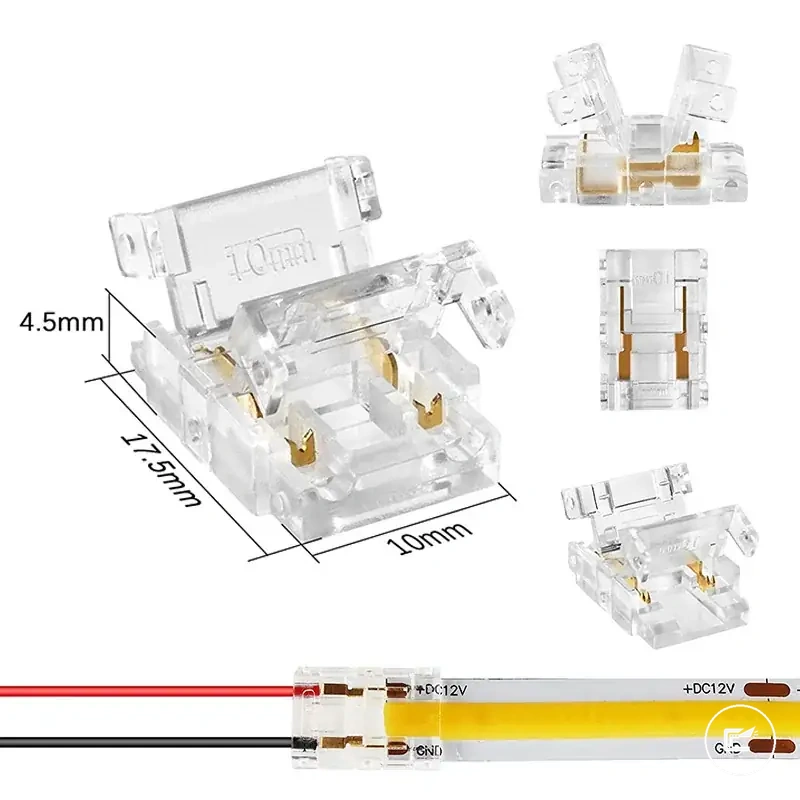

اختيار التوصيلات من شريط إلى شريط أو من شريط إلى سلك

عندما يلتقي مقطعا شريط مباشرة، يكون الوصل المباشر هو أسلوب التوصيل المناسب. عندما تفصل فجوة خزانة بين طرفي الشريط، يصبح الوصل بسلك فجوة هو الخيار العملي، مما يجعل موصلات الشريط إلى الشريط وموصلات الشريط إلى السلك مناسبة لظروف مختلفة.

يعتمد القرار على الفصل في الخزانة ونصف قطر الانحناء وإمكانية الوصول وظهور السلك المرئي. يناسب موصل الشريط إلى الشريط طرفي الشريط المتجاورين، بينما يناسب موصل الشريط إلى السلك مسارًا منفصلاً يحتاج إلى سلك توصيل بين نقاط التوصيل. الفرق هو التلامس المباشر مقابل فجوة سلكية بين مقاطع الشريط.

• إذا كان طرفا الشريط متجاورين مع فجوة خزانة ضئيلة أو معدومة، استخدم موصل شريط إلى شريط لأن نقاط التلامس يمكن أن تتصل مباشرة.
• إذا خلق الفصل في الخزانة فجوة سلكية بين مقاطع الشريط، استخدم موصل شريط إلى سلك لأن الوصل السلكي يمكن أن يجسر المسار.
• إذا كانت الزاوية تخلق نصف قطر انحناء ضيق، استخدم موصل شريط إلى سلك لأن سلك توصيل قصير قد يتبع المنعطف بسهولة أكبر من الوصل المباشر.
• إذا كانت إمكانية الوصول محدودة خلف ألواح الخزانة أو الزخارف، قد يسمح موصل شريط إلى سلك بمسار توجيه أكثر عملية عبر الفتحة المتاحة.
• إذا كان ظهور السلك مصدر قلق، اختر أسلوب التوصيل الذي يسمح بإخفاء مسار السلك بشكل أكثر فعالية على طول حافة الخزانة أو مسار المشبك.

تأمين مشابك الموصلات بحيث تبقى وسادات التلامس محاذية

يبدأ الحفاظ على أمان مشبك الموصل بجلوس صحيح للوسادة وإغلاق المزلاج. عندما تتحرك وسادات التلامس بعد التركيب، قد تتأثر جودة التلامس، لذا فإن الهدف هو محاذاة وسادة متسقة بين الشريط ومشبك الموصل.

يساعد ضغط التلامس في الحفاظ على محاذاة أسنان التلامس مع وسادات التلامس المكشوفة. يمكن لطلاء الشريط وإجهاد الكابل وظروف التركيب أن تؤثر على ملاءمة المشبك، لذا قد يساعد تخفيف الشد والدعم اللاصق في تقليل الحركة بعد التركيب. استخدم الخطوات أدناه للحفاظ على محاذاة التوصيل بعد الجلوس.

1. أدخل الشريط بالكامل في مشبك الموصل حتى تصل وسادات التلامس إلى نقطة التلامس المقصودة.
2. تحقق من أن طلاء الشريط لا يحد من تعرض الوسادة حيث تلتقي أسنان التلامس بوسادات التلامس.
3. أغلق المزلاج بالكامل وتأكد من بقاء مشبك الموصل محاذيًا دون إزاحة.
4. وفر تخفيف الشد بتوجيه كابل مناسب ودعم لاصق لتقليل الحركة عند التوصيل.
5. قم باختبار سحب لطيف لتأكيد بقاء الشريط جالسًا وعدم تغير محاذاة الوسادة أثناء الحركة الخفيفة.

كتحذير محلي، قد يساهم ضغط المزلاج غير الكافي أو حركة الكابل أو إزاحة محاذاة الوسادة في ظهور أعراض تلامس مرتخٍ بعد التركيب.

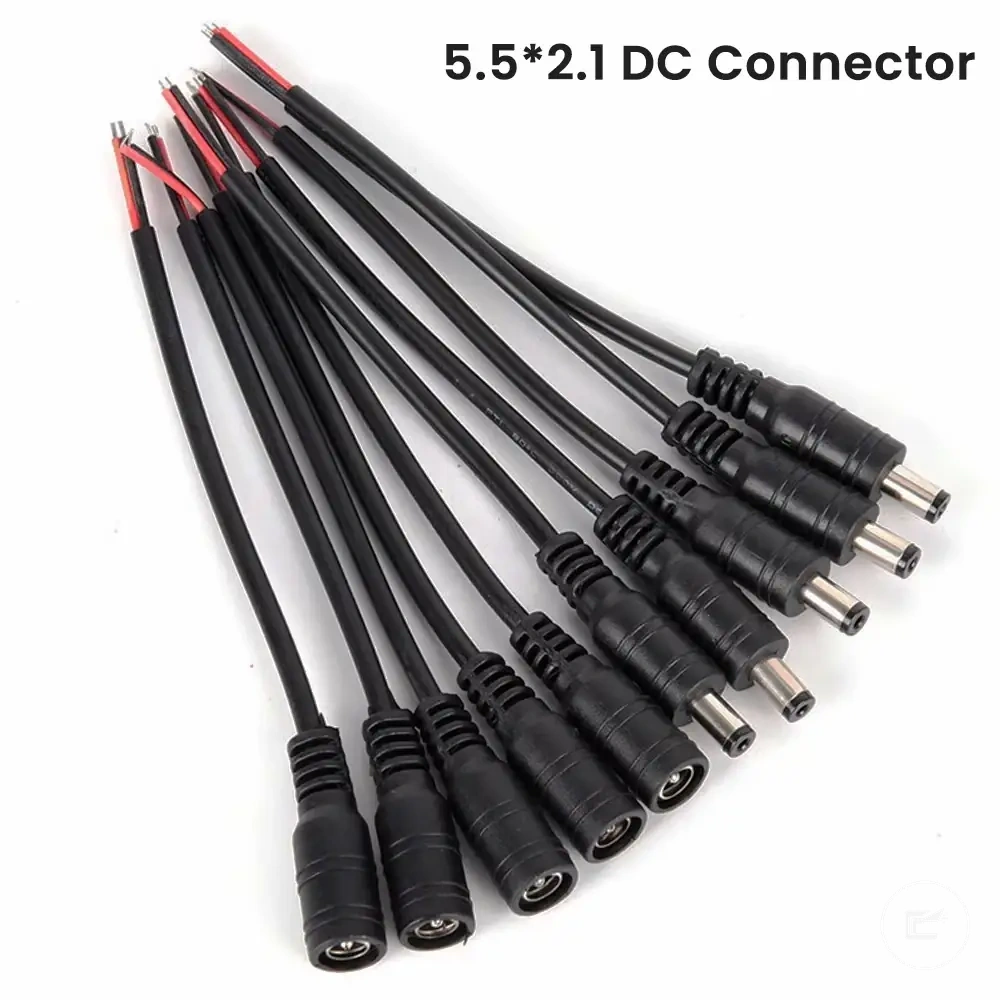

استخدام سلك التمديد بين فجوات الخزانة ومواقع الطاقة

عندما تفصل فجوة خزانة بين مقطعي شريط LED أو يقع موقع الطاقة بعيدًا عن مسار الإضاءة، يمكن لسلك التمديد أن يجسر المسافة دون إجبار الشريط على الالتفاف حول كل عائق. يساعد هذا النهج في الحفاظ على الاستمرارية عبر أقسام الخزانة المنفصلة ويخلق مسار توجيه أكثر عملية. لهذا السبب يُستخدم سلك التمديد غالبًا بين فجوات الخزانة ونقاط التوصيل البعيدة.

يعتمد اختيار سلك التمديد على طول المسار وعدد الموصلات ومسار الوصول المتاح داخل تخطيط الخزانة. يجب أن يتطابق عدد الموصلات مع نوع الشريط بحيث تبقى القطبية وتخطيط القناة متوافقين عبر التوصيل. قد تختلف متطلبات مقياس السلك مع طاقة الشريط والمسافة وتوصيات الشركة المصنعة، لذا فإن تخطيط المسار عادة ما يكون أكثر أهمية من افتراض أن حجم سلك واحد يناسب كل تركيب. كما أن التوجيه الذي يمكن الوصول إليه يجعل الفحص والتعديلات اللاحقة أسهل إذا تغير تكوين الخزانة.

فجوة الخزانة هي الشرط، وسلك التمديد هو السمة، والاستمرارية المحفوظة هي التأثير المقصود. عندما تمر الفجوة بالقرب من فتحة جهاز، أو بين خزائن علوية منفصلة، أو نحو موضع محول بعيد، يجب أن يسمح مسار السلك بالوصول مع تقليل الشد غير الضروري على أطراف الموصل. يجب أن يظل عدد الموصلات والقطبية متطابقين طوال المسار. للحدود ذات الصلة بمطابقة المكونات، انظر توافق الموصلات والطاقة.

قبل الانتهاء من المسار، تحقق من شروط التوصيل والتوجيه التالية:

• تأكد من أن سلك التمديد يطابق عدد الموصلات المطلوب.
• تحقق من أن أطراف الموصل تتماشى مع القطبية المقصودة.
• اختر مقياس سلك مناسب لطول المسار ومتطلبات الشريط.
• اترك مساحة كافية من الارتخاء لتجنب الشد أثناء حركة الخزانة أو الصيانة.
• أضف تخفيف الشد حيث يمكن للحركة أن تسحب التوصيل.
• استخدم مشابك الكابلات أو دعمًا مشابهًا للحفاظ على مسار الإخفاء.
• اجعل المسار في متناول الفحص المستقبلي عندما يكون ذلك عمليًا.

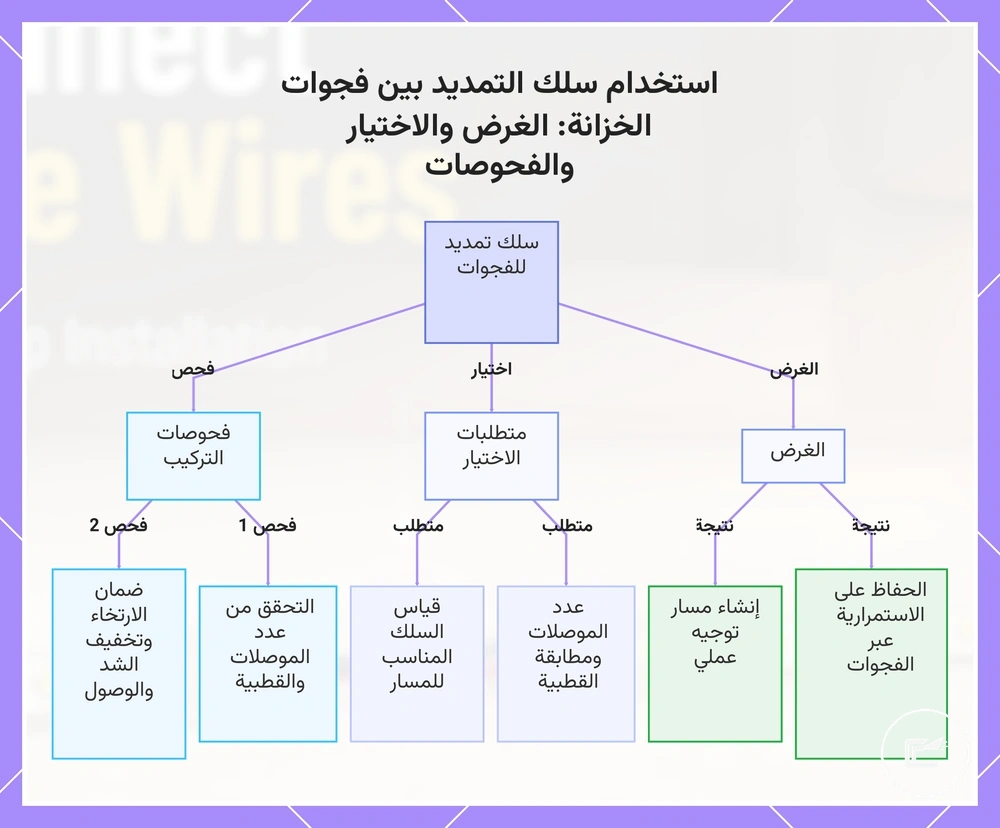

يوضح هذا المخطط الغرض من استخدام سلك التمديد لربط فجوات الخزانة، ومعايير الاختيار الرئيسية، وفحوصات التركيب الأساسية لضمان الاستمرارية والتوجيه العملي.

مطابقة سلك التمديد مع شرائط أحادية اللون، RGB، RGBW، أو CCT

يجب أن يطابق سلك التمديد نوع قناة الشريط بحيث يستمر كل مسار دائرة مطلوب بشكل صحيح. يجب أن يتطابق عدد الموصلات والقطبية وترتيب القنوات مع تكوين الشريط.

يستخدم الشريط أحادي اللون ترتيب سلكين مع طرف موجب ومسار عودة سالب، بينما تستخدم شرائط RGB وRGBW وCCT توصيلات أطراف قنوات إضافية. يجب أن يحافظ اتجاه الموصل على محاذاة كل طرف قناة مع نقطة التلامس المقصودة. حتى عندما يتطابق عدد الموصلات، يجب أن تتطابق القطبية وترتيب القنوات للحفاظ على تخطيط الدائرة الصحيح.

يقارن الجدول أدناه أنواع الشرائط الشائعة وفحوصات مطابقة السلك اللازمة قبل توصيل سلك التمديد.

نوع الشريط	الموصلات المطلوبة	فحص المطابقة	الخطر في حالة الخطأ
شريط أحادي اللون	سلكان	الطرف الموجب ومحاذاة القطبية	قد لا يعمل التوصيل كما هو مقصود
RGB	4 أطراف	عدد الموصلات والقطبية وترتيب القنوات	قد لا تتطابق قنوات الألوان بشكل صحيح
RGBW	5 أطراف	الطرف الموجب والقناة البيضاء وتخطيط أطراف القنوات	قد يختلف سلوك القناة عن التخطيط المقصود
CCT	شريط متعدد القنوات	القطبية واتجاه القناة الدافئة والباردة	قد لا تتبع استجابة القناة الدافئة والباردة الترتيب المقصود

استخدام سلك التمديد بين فجوات الخزانة ومواقع الطاقة

عندما تفصل فجوة خزانة بين مقطعي شريط LED أو يقع موقع الطاقة بعيدًا عن مسار الإضاءة، يمكن لسلك التمديد أن يجسر المسافة دون إجبار الشريط على الالتفاف حول كل عائق. يساعد هذا النهج في الحفاظ على الاستمرارية عبر أقسام الخزانة المنفصلة ويخلق مسار توجيه أكثر عملية. لهذا السبب يُستخدم سلك التمديد غالبًا بين فجوات الخزانة ونقاط التوصيل البعيدة.

يعتمد اختيار سلك التمديد على طول المسار وعدد الموصلات ومسار الوصول المتاح داخل تخطيط الخزانة. يجب أن يتطابق عدد الموصلات مع نوع الشريط بحيث تبقى القطبية وتخطيط القناة متوافقين عبر التوصيل. قد تختلف متطلبات مقياس السلك مع طاقة الشريط والمسافة وتوصيات الشركة المصنعة، لذا فإن تخطيط المسار عادة ما يكون أكثر أهمية من افتراض أن حجم سلك واحد يناسب كل تركيب. كما أن التوجيه الذي يمكن الوصول إليه يجعل الفحص والتعديلات اللاحقة أسهل إذا تغير تكوين الخزانة.

فجوة الخزانة هي الشرط، وسلك التمديد هو السمة، والاستمرارية المحفوظة هي التأثير المقصود. عندما تمر الفجوة بالقرب من فتحة جهاز، أو بين خزائن علوية منفصلة، أو نحو موضع محول بعيد، يجب أن يسمح مسار السلك بالوصول مع تقليل الشد غير الضروري على أطراف الموصل. يجب أن يظل عدد الموصلات والقطبية متطابقين طوال المسار. للحدود ذات الصلة بمطابقة المكونات، انظر توافق الموصلات والطاقة.

قبل الانتهاء من المسار، تحقق من شروط التوصيل والتوجيه التالية:

• تأكد من أن سلك التمديد يطابق عدد الموصلات المطلوب.
• تحقق من أن أطراف الموصل تتماشى مع القطبية المقصودة.
• اختر مقياس سلك مناسب لطول المسار ومتطلبات الشريط.
• اترك مساحة كافية من الارتخاء لتجنب الشد أثناء حركة الخزانة أو الصيانة.
• أضف تخفيف الشد حيث يمكن للحركة أن تسحب التوصيل.
• استخدم مشابك الكابلات أو دعمًا مشابهًا للحفاظ على مسار الإخفاء.
• اجعل المسار في متناول الفحص المستقبلي عندما يكون ذلك عمليًا.

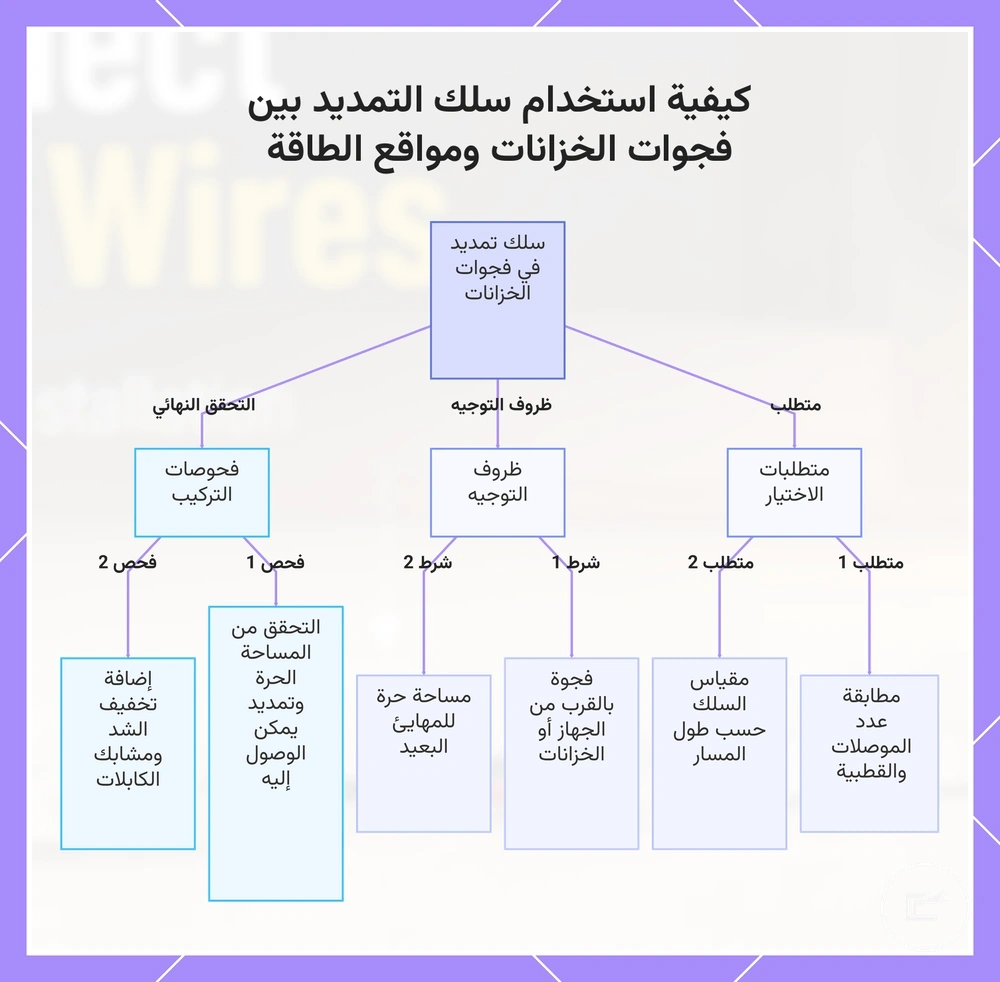

يوضح هذا المخطط العوامل الرئيسية لاختيار سلك التمديد، وظروف التوجيه التي يجب مراعاتها، وخطوات التحقق النهائية لتركيب ناجح.

استخدام موصلات الزوايا للحواف الداخلية وتغييرات الزاوية

عندما تُحدث حافة داخلية للخزانة تغييرًا في الزاوية قد يسبب إجهادًا أو رفعًا لشريط LED، يمكن لموصل الزاوية أن يحافظ على استواء الشريط بشكل أكبر خلال المنعطف. يكون موصل الزاوية مفيدًا عندما يجعل ثني الشريط المسار غير موثوق أو غير متساوٍ بصريًا.

يجب أن يحافظ الموصل على شكل L أو الموصل المرن على محاذاة وسادة النحاس والقطبية بشكل صحيح عبر الزاوية. تؤثر مسافة الزاوية والدعم اللاصق وتخفيف الشد أيضًا على بقاء التوصيل جالسًا بعد التركيب. على سبيل المثال، قد تحتاج حافة داخلية أسفل الخزانة إلى موصل مرن قصير بحيث يظل طرفا الشريط مسطحين على أسطح التركيب الخاصة بهما.

استخدم هذه الخطوات المحلية عند تركيب موصل زاوية عبر تغيير زاوية:

1. قم بمحاذاة طرفي الشريط مع موصل الزاوية بحيث تلتقي وسادات النحاس بنقاط التلامس الصحيحة.
2. تحقق من القطبية قبل الإدخال بحيث تستمر المسارات الموجبة والسالبة عبر تغيير الزاوية.
3. أدخل كل طرف شريط في الموصل على شكل L أو الموصل المرن دون دفع الوسادات إلى ما بعد منطقة التلامس.
4. ثبت مسار السلك بدعم لاصق وتخفيف الشد بحيث لا تسحب حركة الزاوية التوصيل.

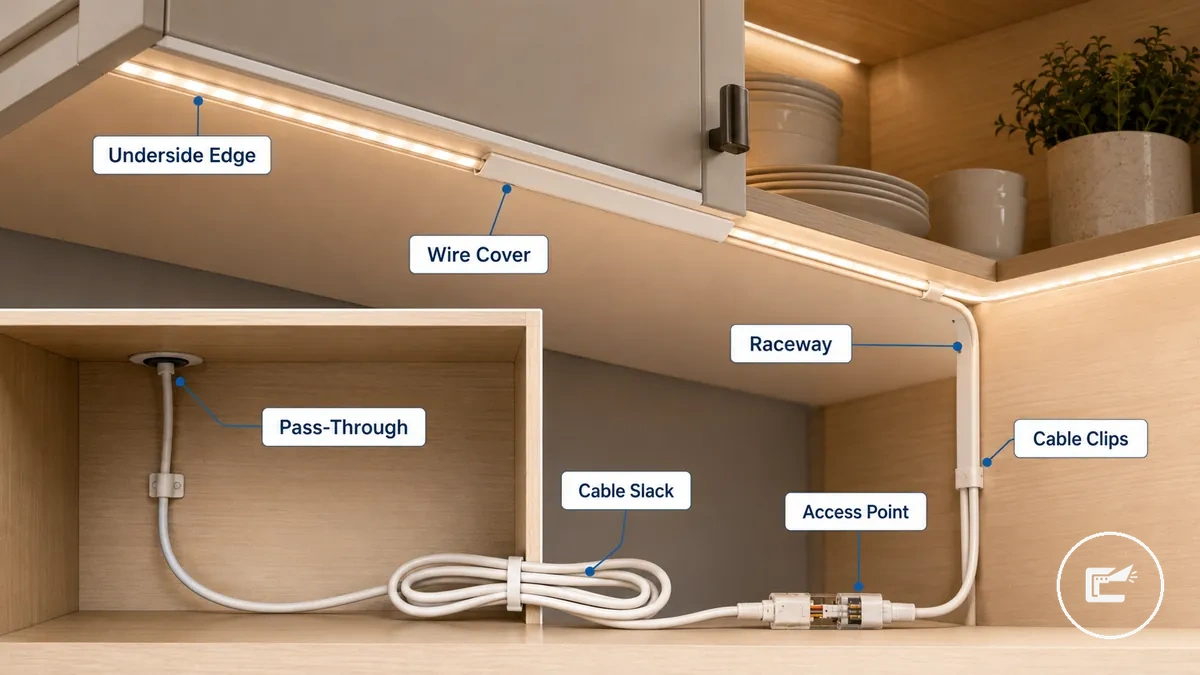

إخفاء أسلاك شرائط LED أسفل الخزائن وداخلها

عندما تبقى أسلاك شرائط LED مرئية على طول أسطح الخزانة، يمكن أن يبدو التركيب غير مكتمل وقد يكون مسار السلك أكثر عرضة للحركة العرضية. لإخفاء أسلاك شرائط LED بفعالية، يجب أن يتبع المسار ميزات الخزانة مثل الحافة السفلية أو الجزء الخلفي للخزانة أو فجوة الرف مع الحفاظ على إمكانية الوصول للفحص.

يعمل إخفاء أسلاك شرائط LED أسفل الخزائن وداخلها بشكل أفضل عندما تبقى الأسلاك مخفية عن خطوط الرؤية العادية دون حجب نقاط الوصول المستقبلية. تظهر الصورة طرق إدارة الأسلاك التي تحافظ على تشطيب نظيف مع إبقاء التوصيلات قابلة للصيانة.

يمكن للحافة السفلية إخفاء الأسلاك عن الأنظار، بينما قد يوفر الجزء الخلفي للخزانة مسارًا محميًا أطول. يمكن أن يساعد غطاء السلك أو قناة الكابلات أو القناة السطحية في تنظيم إدارة الكابلات على طول الأسطح المكشوفة. تعتمد مواقع المرور المناسبة على مادة الخزانة وإمكانية الوصول إلى المسار والحاجة إلى الحفاظ على ارتخاء الكابل وإمكانية الوصول للفحص المستقبلي.

الإخفاء عن الأنظار ليس هو نفسه عدم إمكانية الوصول. تساعد مشابك الكابلات وارتخاء الكابل ونقاط التوصيل التي يمكن الوصول إليها في الحفاظ على قابلية الصيانة، بينما يمكن للمسارات المخفية التي تحبس الأسلاك أن تجعل الوصول للفحص أكثر صعوبة. قبل تغطية نقاط التوصيل، راجع فحوصات الأسلاك الآمنة لتأكيد أن الأسلاك المخفية تبقى قابلة للفحص والصيانة.

استخدم قائمة التوجيه هذه لتنظيم خيارات الإخفاء مع الحفاظ على الوصول:

• وجه الأسلاك على طول حافة سفلية عندما يمكن لملف الخزانة إخفاء المسار عن خطوط الرؤية العادية.
• استخدم الجزء الخلفي للخزانة عندما تكون هناك حاجة لمسار مخفي أطول وتظل إمكانية الوصول للفحص متاحة.
• استخدم غطاء سلك أو قناة كابلات حيث كانت الأسلاك المثبتة على السطح ستبقى مرئية.
• ثبت المسار بمشابك كابلات لتقليل الحركة والمساعدة في الحفاظ على التحكم في الشد.
• اترك ارتخاء كابل بالقرب من نقاط التوصيل التي يمكن الوصول إليها لدعم الفحص أو التعديل المستقبلي.
• استخدم ممرًا مناسبًا يسمح بالتوجيه مع الحفاظ على الوصول إلى مسار السلك.

توجيه الأسلاك عبر ظهور الخزائن وحوافها وفجواتها

يبدأ توجيه الأسلاك عبر مساحات الخزانة باختيار مسار مخفي يظل في متناول الفحوصات والتعديلات المستقبلية. يمكن أن توفر ظهور الخزائن والحواف الجانبية وفجوات الأرفف ومساحات الخزانة المجاورة مسارات عملية عندما يتم الحفاظ على ارتخاء الكابل وإمكانية الوصول، مما يجعل ظهر الخزانة والحافة الجانبية وفجوة الرف والخزانة المجاورة هي أسطح التوجيه الأساسية.

يغير كل مسار الرؤية والوصول والشد بشكل مختلف. يجب أن يظل المسار المخفي مسارًا يمكن الوصول إليه، ويجب الحفاظ على ارتخاء الكابل بالقرب من نقاط التوصيل لتقليل الشد أثناء الفحص أو إعادة التموضع. تجنب الاعتماد على الحفر الهيكلي لأن ملاءمة المرور تعتمد على بناء الخزانة وظروف قد تتطلب حكمًا مهنيًا.

استخدم خيارات المسار هذه لتحقيق التوازن بين الإخفاء والوصول والتحكم في الشد:

• ظهر الخزانة: يوفر مسارًا مخفيًا على طول السطح الخلفي؛ يساعد في تقليل الرؤية؛ حافظ على مسار يمكن الوصول إليه للفحص المستقبلي.
• الزاوية الخلفية: تستخدم ظهر الخزانة والانتقال الزاوي لإخفاء الأسلاك؛ يمكنها إبقاء المسار بعيدًا عن خطوط الرؤية العادية؛ حافظ على ارتخاء الكابل لتقليل الشد عند المنعطف.
• الحافة الجانبية: تتبع مسار حافة عمودية داخلية؛ يمكنها دعم الوصول من جانب الخزانة؛ تجنب التوجيه الضيق الذي قد يزيد من إجهاد الكابل.
• فجوة الرف: تستخدم فجوة الرف كممر بين المساحات؛ يمكنها تبسيط الوصول عبر أقسام الخزانة؛ تعتمد الملاءمة على الخلوص المتاح وبناء الخزانة.
• الخزانة المجاورة: تمديد المسار عبر مساحة خزانة مجاورة؛ يمكنها إبقاء الأسلاك مخفية مع بقائها في متناول اليد؛ تأكد من بقاء إمكانية الوصول للفحص متاحة بعد التركيب.
• فجوة الجهاز: تستخدم فجوة جهاز حيث تقل الرؤية؛ يمكنها دعم مسار مخفي عندما يظل الوصول ممكنًا؛ تجنب حبس الأسلاك حيث يصبح الفحص صعبًا.

استخدام القنوات وأغطية الأسلاك ومشابك الكابلات للحصول على لمسة نهائية نظيفة

يبدأ تنظيم أسلاك شرائط LED المرئية باختيار ملحق يتناسب مع مسار السطح واحتياجات الوصول. تساعد القنوات وأغطية الأسلاك ومشابك الكابلات في إدارة الأسلاك بعد اختيار مسار التوصيل، مما يدعم مسارًا سطحيًا أنظف مع الحفاظ على إمكانية الوصول من خلال القنوات وأغطية الأسلاك ومشابك الكابلات.

يجب أن توجه قابلية الإزالة وملاءمة السطح والتحكم في الشد الاختيار. قد تناسب المشابك اللاصقة الجانب السفلي للخزانة عندما تدعم حالة السطح التثبيت، بينما قد تكون مشابك البراغي مناسبة حيث يسمح سطح التركيب بذلك. يمكن أن يساعد غطاء السلك أو القناة منخفضة المظهر الجانبي في الحفاظ على إمكانية الوصول للصيانة في إعداد إدارة قابل للإزالة، ويجب أن يظل ارتخاء الكابل متاحًا لدعم التحكم في الشد والتعديلات المستقبلية.

تخدم الملحقات أدوارًا مختلفة في إدارة الأسلاك. استخدم المقارنة أدناه لمطابقة نوع الملحق مع مسار السطح المقصود ومتطلبات الوصول.

الملحق	أفضل استخدام	تنبيه
القناة	إدارة مسار سطحي بقناة منخفضة المظهر الجانبي للحصول على لمسة نهائية أنظف	يجب أن تظل إمكانية الوصول للصيانة متاحة بعد التركيب
غطاء السلك	تقليل رؤية السلك على طول أسطح الخزانة المكشوفة	قد يعتمد المظهر النظيف على مادة الخزانة وحالة السطح ومطابقة اللون
مشابك الكابلات	تثبيت الأسلاك في موضعها ودعم التحكم في الشد	قد يختلف تثبيت المشابك اللاصقة اعتمادًا على نسيج السطح وتشطيب الخزانة ووزن الكابل

استخدام سلك التمديد بين فجوات الخزانة ومواقع الطاقة

عندما تفصل فجوة خزانة بين مقطعي شريط LED أو يقع موقع الطاقة بعيدًا عن مسار الإضاءة، يمكن لسلك التمديد أن يجسر المسافة دون إجبار الشريط على الالتفاف حول كل عائق. يساعد هذا النهج في الحفاظ على الاستمرارية عبر أقسام الخزانة المنفصلة ويخلق مسار توجيه أكثر عملية. لهذا السبب يُستخدم سلك التمديد غالبًا بين فجوات الخزانة ونقاط التوصيل البعيدة.

يعتمد اختيار سلك التمديد على طول المسار وعدد الموصلات ومسار الوصول المتاح داخل تخطيط الخزانة. يجب أن يتطابق عدد الموصلات مع نوع الشريط بحيث تبقى القطبية وتخطيط القناة متوافقين عبر التوصيل. قد تختلف متطلبات مقياس السلك مع طاقة الشريط والمسافة وتوصيات الشركة المصنعة، لذا فإن تخطيط المسار عادة ما يكون أكثر أهمية من افتراض أن حجم سلك واحد يناسب كل تركيب. كما أن التوجيه الذي يمكن الوصول إليه يجعل الفحص والتعديلات اللاحقة أسهل إذا تغير تكوين الخزانة.

فجوة الخزانة هي الشرط، وسلك التمديد هو السمة، والاستمرارية المحفوظة هي التأثير المقصود. عندما تمر الفجوة بالقرب من فتحة جهاز، أو بين خزائن علوية منفصلة، أو نحو موضع محول بعيد، يجب أن يسمح مسار السلك بالوصول مع تقليل الشد غير الضروري على أطراف الموصل. يجب أن يظل عدد الموصلات والقطبية متطابقين طوال المسار. للحدود ذات الصلة بمطابقة المكونات، انظر توافق الموصلات والطاقة.

قبل الانتهاء من المسار، تحقق من شروط التوصيل والتوجيه التالية:

المنتجات أدناه هي أمثلة مفيدة لمقارنة الخيارات المتاحة. قبل أي عملية شراء، تحقق من أن معايير التوافق، والخصائص، وتفاصيل المنتج تناسب احتياجك.

• تأكد من أن سلك التمديد يطابق عدد الموصلات المطلوب.
• تحقق من أن أطراف الموصل تتماشى مع القطبية المقصودة.
• اختر مقياس سلك مناسب لطول المسار ومتطلبات الشريط.
• اترك مساحة كافية من الارتخاء لتجنب الشد أثناء حركة الخزانة أو الصيانة.
• أضف تخفيف الشد حيث يمكن للحركة أن تسحب التوصيل.
• استخدم مشابك الكابلات أو دعمًا مشابهًا للحفاظ على مسار الإخفاء.
• اجعل المسار في متناول الفحص المستقبلي عندما يكون ذلك عمليًا.

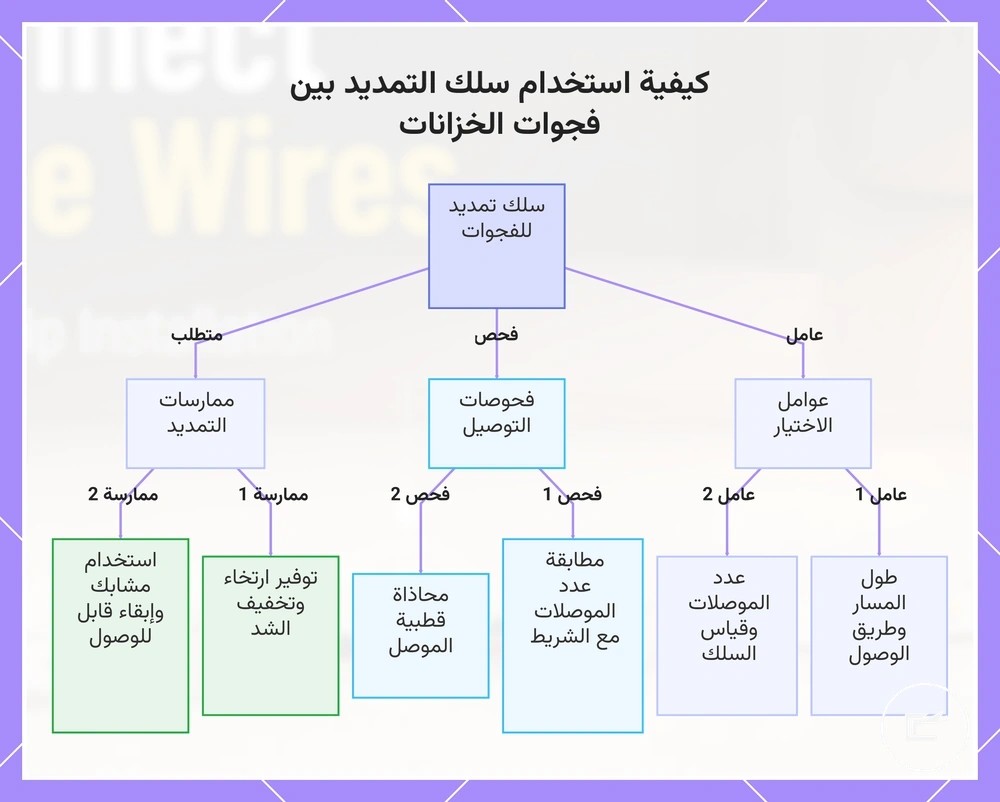

يوضح هذا المخطط عوامل الاختيار الرئيسية، وفحوصات التوصيل، وممارسات التمديد عند استخدام سلك التمديد لربط الفجوات بين أقسام الخزانات.

استخدام سلك التمديد بين فجوات الخزانة ومواقع الطاقة

عندما تفصل فجوة خزانة بين مقطعي شريط LED أو يقع موقع الطاقة بعيدًا عن مسار الإضاءة، يمكن لسلك التمديد أن يجسر المسافة دون إجبار الشريط على الالتفاف حول كل عائق. يساعد هذا النهج في الحفاظ على الاستمرارية عبر أقسام الخزانة المنفصلة ويخلق مسار توجيه أكثر عملية. لهذا السبب يُستخدم سلك التمديد غالبًا بين فجوات الخزانة ونقاط التوصيل البعيدة.

يعتمد اختيار سلك التمديد على طول المسار وعدد الموصلات ومسار الوصول المتاح داخل تخطيط الخزانة. يجب أن يتطابق عدد الموصلات مع نوع الشريط بحيث تبقى القطبية وتخطيط القناة متوافقين عبر التوصيل. قد تختلف متطلبات مقياس السلك مع طاقة الشريط والمسافة وتوصيات الشركة المصنعة، لذا فإن تخطيط المسار عادة ما يكون أكثر أهمية من افتراض أن حجم سلك واحد يناسب كل تركيب. كما أن التوجيه الذي يمكن الوصول إليه يجعل الفحص والتعديلات اللاحقة أسهل إذا تغير تكوين الخزانة.

فجوة الخزانة هي الشرط، وسلك التمديد هو السمة، والاستمرارية المحفوظة هي التأثير المقصود. عندما تمر الفجوة بالقرب من فتحة جهاز، أو بين خزائن علوية منفصلة، أو نحو موضع محول بعيد، يجب أن يسمح مسار السلك بالوصول مع تقليل الشد غير الضروري على أطراف الموصل. يجب أن يظل عدد الموصلات والقطبية متطابقين طوال المسار. للحدود ذات الصلة بمطابقة المكونات، انظر توافق الموصلات والطاقة.

قبل الانتهاء من المسار، تحقق من شروط التوصيل والتوجيه التالية:

• تأكد من أن سلك التمديد يطابق عدد الموصلات المطلوب.
• تحقق من أن أطراف الموصل تتماشى مع القطبية المقصودة.
• اختر مقياس سلك مناسب لطول المسار ومتطلبات الشريط.
• اترك مساحة كافية من الارتخاء لتجنب الشد أثناء حركة الخزانة أو الصيانة.
• أضف تخفيف الشد حيث يمكن للحركة أن تسحب التوصيل.
• استخدم مشابك الكابلات أو دعمًا مشابهًا للحفاظ على مسار الإخفاء.
• اجعل المسار في متناول الفحص المستقبلي عندما يكون ذلك عمليًا.
