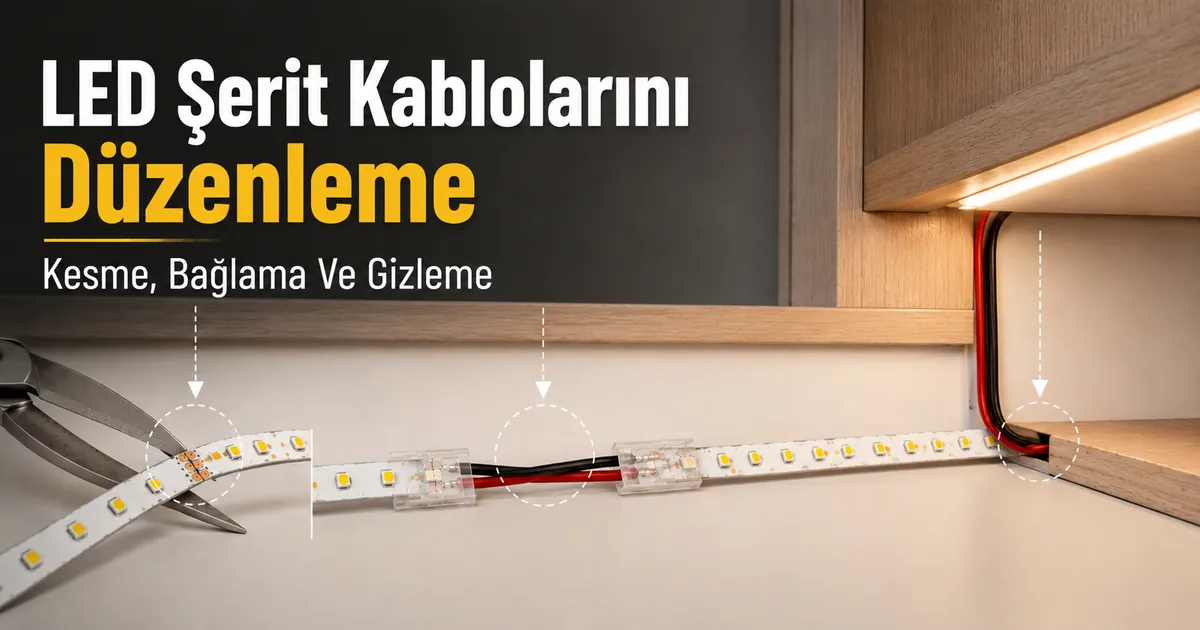

Dolaplar İçin LED Şerit Kablo Tesisatı

Dolaplar için LED şerit kablo tesisatı, LED şerit kablolarının döşenmesi, birleştirilmesi ve desteklenmesi işidir; böylece dolap aydınlatması dolap şeklini takip edebilir. Kapsam, dolaba özgü bir kablo yolu içinde kesim noktaları, bakır pedler, konnektörler, uzatma kablosu, köşe dönüşleri, kablo kılıfı yerleşimi, kablo klipsleri ve polarite kontrollerini içerir.

Bir şerit ışık bir dolap boşluğundan geçtiğinde, bir iç köşeyi döndüğünde veya bir güç giriş konumuna ulaşması gerektiğinde, kablo yolu görünürlüğü, erişimi ve bağlantı kararlılığını etkiler. Bir konnektör klipsi şeridi kapatabilir, ancak doğru temas yine de şerit tipine, pin sayısına, bakır ped hizalamasına ve polariteye bağlıdır. Bu sayfa, geniş güç sistemi boyutlandırması veya tam bir dolap altı montaj süreci yerine düşük voltajlı şerit kablolamaya odaklanır. Daha geniş kategori bağlamı için bkz. LED şerit ve dolap aydınlatma aksesuarları.

Temel sorun, temiz bir dolap kaplamasının, kabloların inceleme erişimi olmadan sıkıştırılması, bükülmesi veya sıkışması durumunda zayıf bağlantıları gizleyebilmesidir. Daha güvenli bir plan, dolap düzeni izin verdiğinde her konnektörü, uzatma kablosunu, köşe konnektörünü, kablo kılıfını ve kablo klipslerini daha sonraki kontroller için ulaşılabilir tutar. Sonraki adım, kesim noktalarının ve bağlantı temellerinin nerede başladığını anlamaktır.

LED Şeritler Kesilip Tekrar Bağlandığında Ne Değişir

Kesilip yeniden bağlanan bir LED şerit, kesim çizgisi, bakır pedler, polarite ve konnektör teması doğru olduğunda hala çalışabilir. Kesim, işaretli bir kesilebilir bölüm içinde yapılmalıdır, LED bantın işaretlenmemiş bir kısmında değil.

Bir kesim, LED şeridi bölümlere ayırır ve yeniden bağlantıya izin veren bakır pedleri açığa çıkarır. Artı işareti ve eksi işareti gibi polarite işaretleri, konnektör veya kablo yoluyla eşleşmelidir; böylece devre sürekliliği yeniden birleştirilen şerit boyunca devam edebilir. Yapışkan tabaka ve şerit kaplaması, pedlerin bir konnektör içine ne kadar kolay oturduğunu da etkileyebilir, çünkü zayıf ped maruziyeti konnektör temasını zayıflatabilir.

Kesme, kullanılabilir ucu, yönlendirme seçeneklerini ve bağlantı noktasını değiştirir, ancak tek başına bir güç kaynağı, kontrolör veya şerit tipi uyumsuzluğunu düzeltmez. Bu sınırlamalar için, yeniden bağlanmış bir şeridi dolap kurulumuna hazır olarak değerlendirmeden önce konnektör ve güç uyumluluğu kontrol edin.

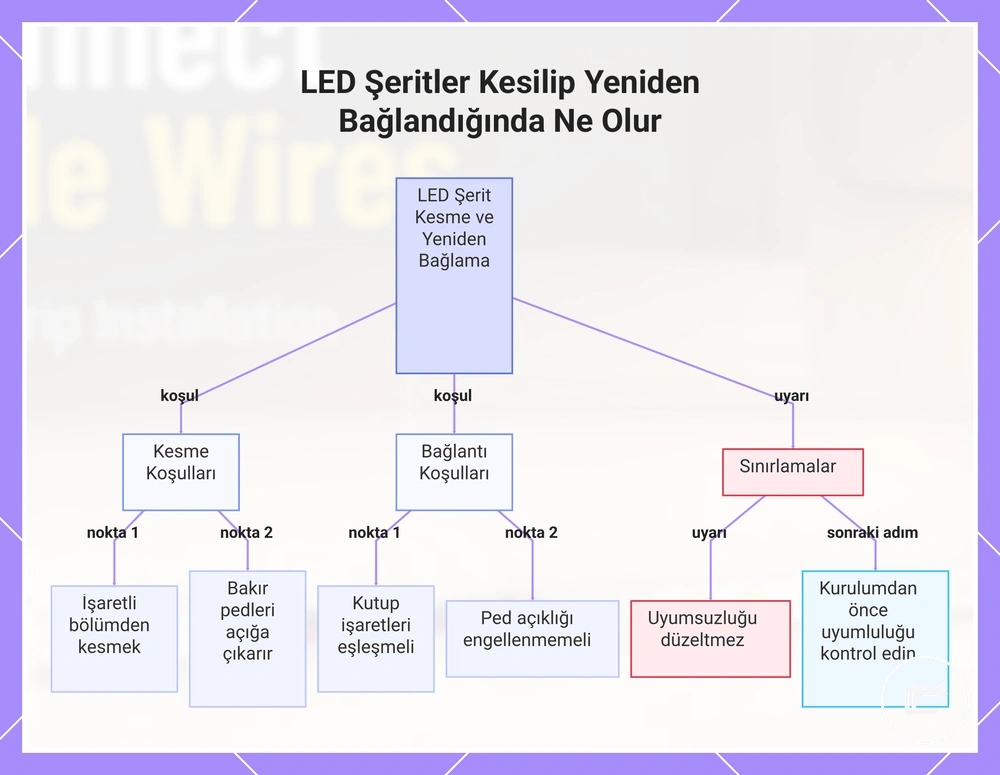

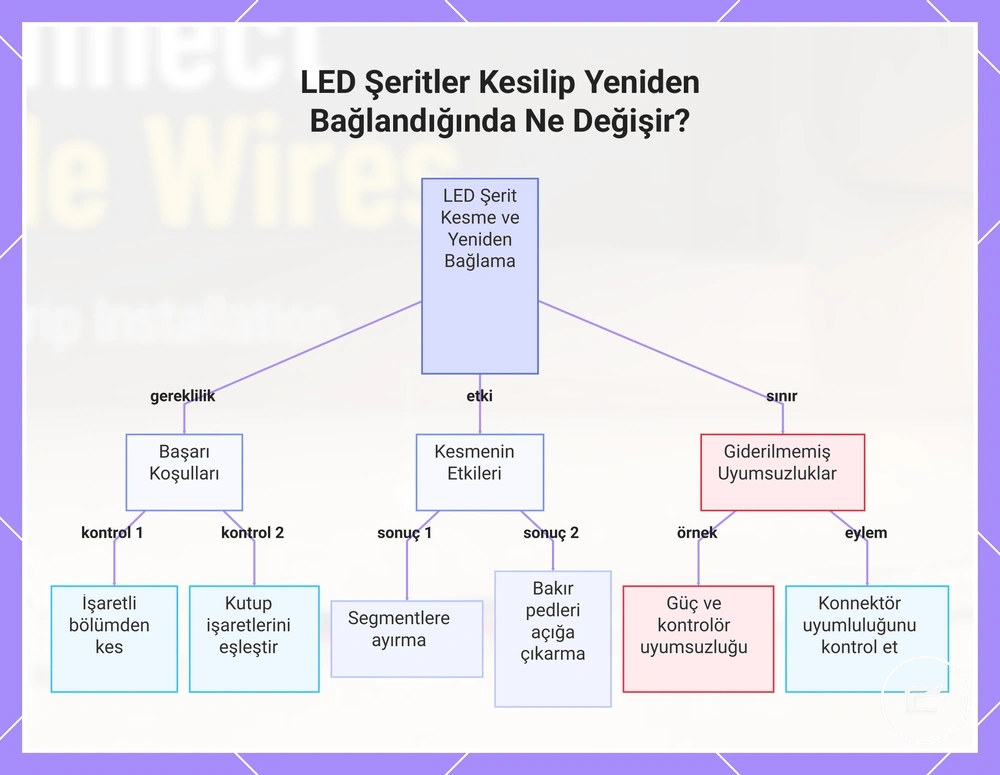

Bu grafik, başarılı yeniden bağlantı koşullarını, kesme etkilerini ve ayrı kontroller gerektiren sınırlamaları gösterir.

LED Şeritler Kesilip Tekrar Bağlandığında Ne Değişir

Kesilip yeniden bağlanan bir LED şerit, kesim çizgisi, bakır pedler, polarite ve konnektör teması doğru olduğunda hala çalışabilir. Kesim, işaretli bir kesilebilir bölüm içinde yapılmalıdır, LED bantın işaretlenmemiş bir kısmında değil.

Bir kesim, LED şeridi bölümlere ayırır ve yeniden bağlantıya izin veren bakır pedleri açığa çıkarır. Artı işareti ve eksi işareti gibi polarite işaretleri, konnektör veya kablo yoluyla eşleşmelidir; böylece devre sürekliliği yeniden birleştirilen şerit boyunca devam edebilir. Yapışkan tabaka ve şerit kaplaması, pedlerin bir konnektör içine ne kadar kolay oturduğunu da etkileyebilir, çünkü zayıf ped maruziyeti konnektör temasını zayıflatabilir.

Kesme, kullanılabilir ucu, yönlendirme seçeneklerini ve bağlantı noktasını değiştirir, ancak tek başına bir güç kaynağı, kontrolör veya şerit tipi uyumsuzluğunu düzeltmez. Bu sınırlamalar için, yeniden bağlanmış bir şeridi dolap kurulumuna hazır olarak değerlendirmeden önce konnektör ve güç uyumluluğu kontrol edin.

Bu grafik, bir LED şeridi kestikten sonra başarılı bir şekilde yeniden bağlamak için gereken temel koşulları, sınırlamaları ve yapılması gereken kontrolleri gösterir.

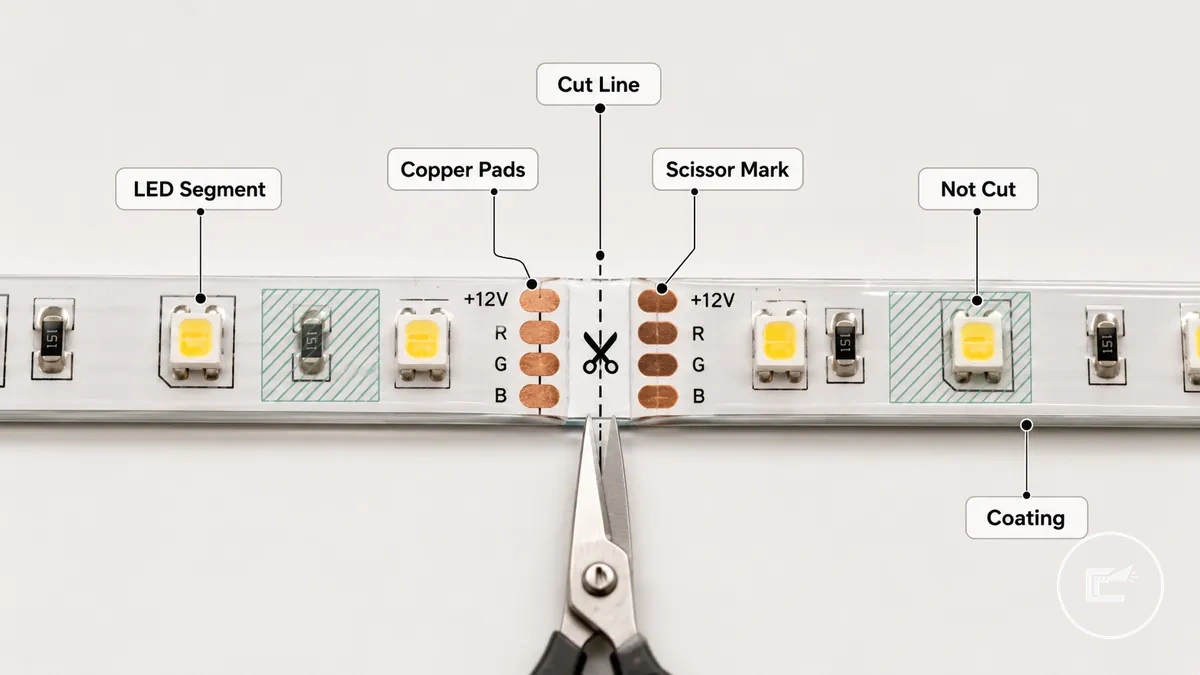

LED Şerit Bölümlerini Doğru Bakır Pedlerden Kesme

LED şerit bölümlerini kesme, işaretli kesim çizgisinden başlar, bir LED bölümü veya işaretlenmemiş bir alandan değil. Kullanılabilir kesim noktası, işaretli bakır pedlerin yanındaki makas işaretidir.

Bakır pedler, şerit tipi yeniden bağlantıyı desteklediğinde daha sonraki konnektör temasına veya lehim pedi kullanımına izin veren açıkta kalan temas alanlarıdır. İşaretli bir bölüm, LED bant üzerinde bir makas işareti, noktalı kesim çizgisi veya eşleştirilmiş pedler gösterebilir. Şerit kaplaması ped alanını gizleyebilir veya sertleştirebilir, bu nedenle bir konnektörün kavrayabilmesi için ped maruziyetinin dikkatlice kontrol edilmesi gerekebilir.

LED Şerit Bölümlerini Doğru Bakır Pedlerden Kesme, herhangi bir kesim yapılmadan önce kesim çizgisinin, bakır pedlerin, makas yönünün ve kesilmemesi gereken bölgelerin görülmesine bağlıdır. Görsel, güvenli kesim alanını etiketler ve adımlar yalnızca şeridin güçle bağlantısı kesildikten sonra kullanılmalıdır.

1. İşaretli bölümde makas işaretini veya kesim çizgisini bulun ve LED bölümünün içinden kesmekten kaçının çünkü bu, kullanılabilir devre yoluna zarar verebilir.
2. Bakır pedlerin kesim çizgisinin her iki tarafında da görünür olduğunu kontrol edin ve kaplamanın ped maruziyetini engellediği bir noktadan kaçının.
3. Keskin bir makası veya uygun bir kesim aletini kesim çizgisi boyunca hizalayın ve bıçağı düz tutarak eğik veya hasarlı bir ped kenarı riskini azaltın.
4. İşaretli bakır ped alanından tek bir düz kesim yapın ve şeridi bükmekten kaçının çünkü bükülmüş bir uç daha sonraki konnektör temasını zayıflatabilir.
5. Kesimden sonra temiz kenarı inceleyin ve hasarlı bir ped veya işaretlenmemiş kesimi, şerit tipini ve temas yüzeyini kontrol etmeden güvenilir şekilde yeniden bağlanabilir olarak değerlendirmeyin.

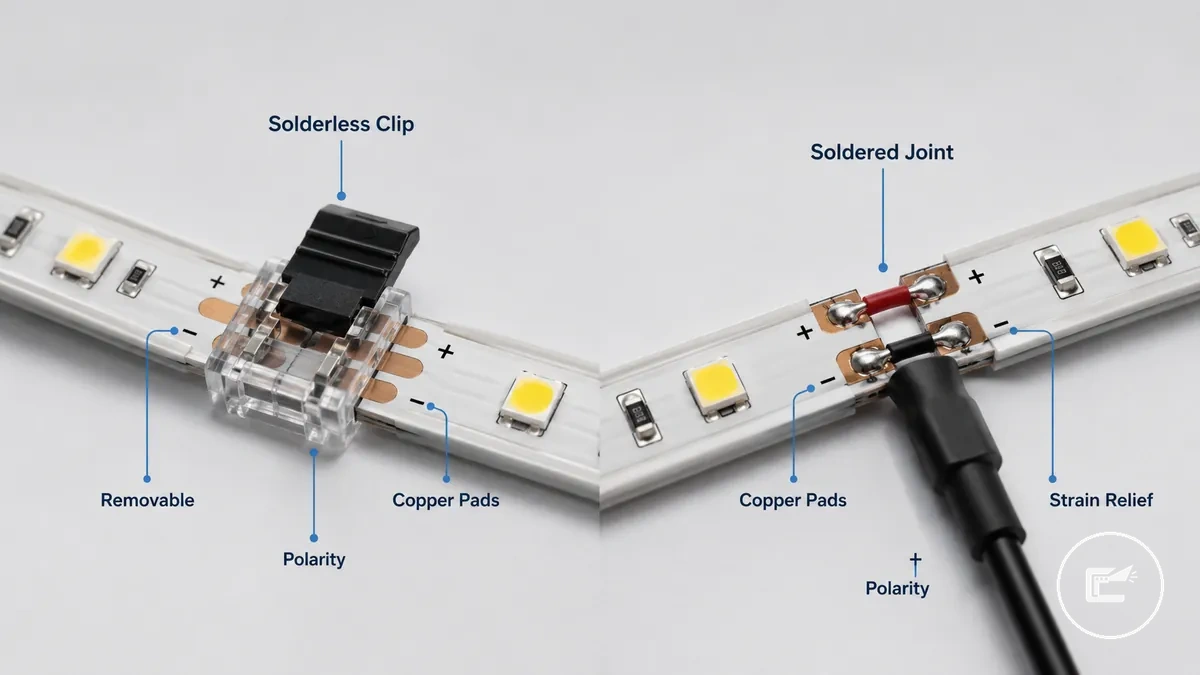

Kesilmiş LED Şeritleri Lehimlenebilir Konnektörler veya Lehimleme ile Yeniden Bağlama

Kesilmiş LED şeritleri yeniden bağlama, erişime, sökülebilirliğe ve kesik uçların durumuna bağlıdır. Lehimlenebilir bir konnektör, yeniden açılması gerekebilecek erişilebilir birleşim yerleri için uygun olabilirken, lehimleme, erişim ve beceri izin verdiğinde sabit birleşimler için uygun olabilir. Her iki yöntem de doğru bakır ped hizalaması gerektirir ve bu, lehimlenebilir konnektörleri ve lehimlemeyi koşullu yöntemler haline getirir.

Lehimlenebilir bir konnektör, şerit bölümünü bakır pedlere karşı tutmak için bir konnektör klipsi kullanır. Şeritten şeride konnektör tasarımları iki kesik ucu doğrudan birleştirirken, şeritten kabloya konnektör şeridi kablo uçlarına bağlar. Konnektör klipsi kapatılmadan önce doğru bakır ped teması ve eşleşen polarite gereklidir. Yanlış hizalanmış pedler veya ters polarite, bağlantının amaçlandığı gibi çalışmasını engelleyebilir.

Kesilmiş LED Şeritleri Lehimlenebilir Konnektörler veya Lehimleme ile Yeniden Bağlama, temas noktaları ve hizalama farklılıkları görünür olduğunda anlaşılması daha kolaydır. Görsel, her iki yöntem için ped hizalamasını, polarite işaretlerini ve gerilim giderme hususlarını karşılaştırır.

Lehimleme ve lehimlenebilir konnektörler farklı ödünleşimler içerir. Lehimli bir birleşim, bakır ped teması temiz olduğunda ve gerilim giderme sağlandığında daha fazla dayanıklılık sunabilir, ancak genellikle daha fazla beceri ve çalışma alanı gerektirir. Lehimlenebilir bir konnektör, erişilebilir dolap alanlarında sökülebilir bir bağlantıyı destekleyebilir, ancak güvenilirlik ped durumuna, konnektör uyumuna, harekete ve kurulum kalitesine bağlı olabilir. Bir yöntem seçmeden önce polariteyi, artı eksi hizalamasını ve kanal sırasını doğrulayın, ardından seçim kriterlerinin bir parçası olarak konnektör ve güç uyumluluğu inceleyin.

Dolap erişimi, dar köşeler, titreşim riski ve gelecekteki bakım ihtiyaçları genellikle seçimi etkiler. Sökülebilir bir bağlantı, daha sonra erişim beklenen yerler için uygun olabilirken, sabit bir ek yeri, uygun gerilim giderme sağlandığında sınırlı hareket olan alanlar için uygun olabilir.

Yöntem	En iyi kullanım durumu	Temel koşul	Temel risk
Lehimlenebilir konnektör	Erişilebilir ve sökülebilir bağlantı	Doğru bakır ped teması ve polarite hizalaması	Temas kalitesi, ped hizalaması, uyum veya hareket değişirse değişebilir
Lehimleme	Erişim ve beceri izin verdiğinde sabit bağlantı	Temiz ped hizalaması ve uygun gerilim giderme	Sonuçlar kurulum kalitesi ve çalışma erişimine göre değişebilir

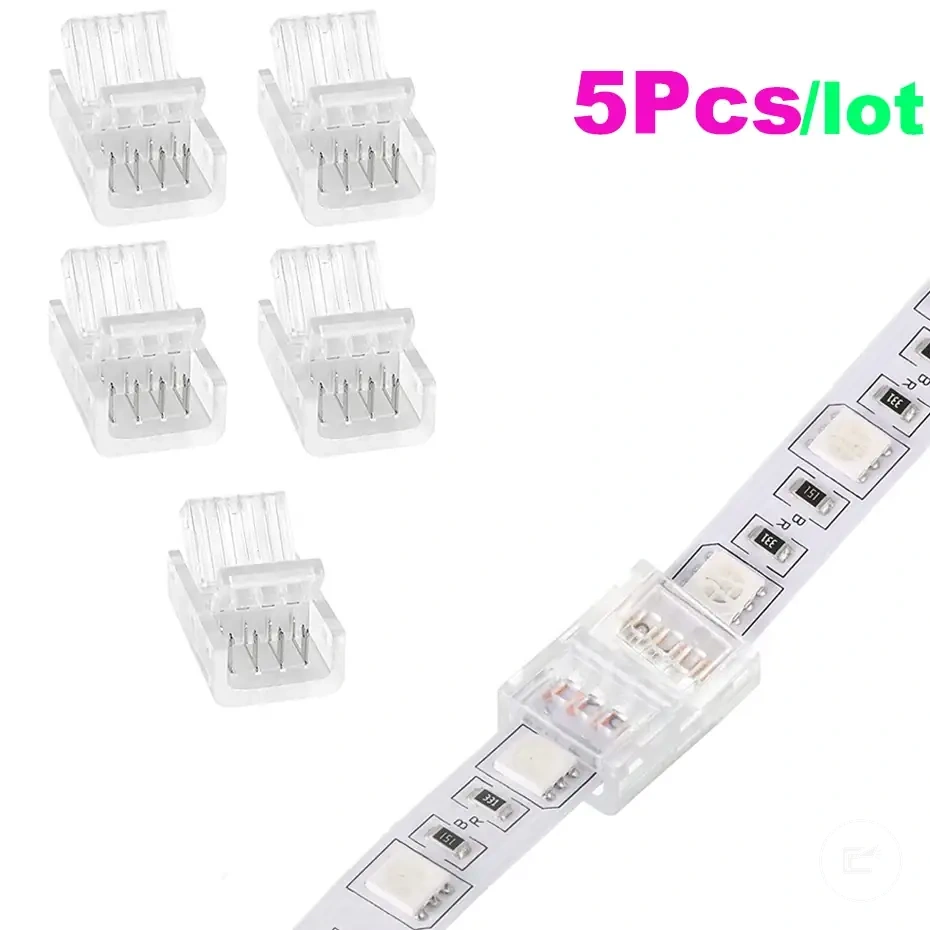

Konnektörleri Şerit Genişliği, Pin Sayısı ve Polarite ile Eşleştirme

Konnektör uyumu, kesilmiş şeridin konnektörün fiziksel ve elektriksel gereksinimleriyle eşleştirilmesine bağlıdır. Bir konnektörü kapatmadan önce şerit genişliğini, pin sayısını ve polariteyi doğrulayın.

Bir konnektör bir şeridin etrafını kapatabilir ancak bakır ped hizalaması veya kanal sırası yanlışsa doğru elektrik temasını sağlayamayabilir. Şerit genişliği, konnektör kanalı içindeki fiziksel uyumu etkilerken, pin sayısı 2 pinli veya 4 pinli düzenler gibi şerit kanal tipiyle eşleşmelidir. Doğru polarite, artı işareti ve eksi işareti hizalaması, bakır ped hizalaması ve konnektör basıncı da önemlidir çünkü çalışma, ped maruziyetine ve temas hizalamasına bağlı olabilir.

Kesilmiş bir şeridi konnektöre bastırmadan önce bu yerel kontrol listesini kullanın:

• Fiziksel uyum için şerit genişliğinin konnektör kanalıyla eşleştiğini onaylayın.
• Pin sayısının şerit kanal tipiyle eşleştiğini doğrulayın, çünkü uyumsuz pin sayısı yanlış kanal temasına neden olabilir.
• Artı işaretini ve eksi işaretini konnektör polarite işaretlerine göre kontrol edin.
• Kanal sırasının konnektör temas düzeniyle eşleştiğini onaylayın.
• Bakır ped hizalamasını inceleyin ve klips mandalı kapandıktan sonra konnektör basıncının eşit şekilde uygulandığını doğrulayın.
• Bağlantıyı son montajdan önce test edin çünkü ped maruziyeti, hizalama ve temas basıncı çalışmayı etkileyebilir.

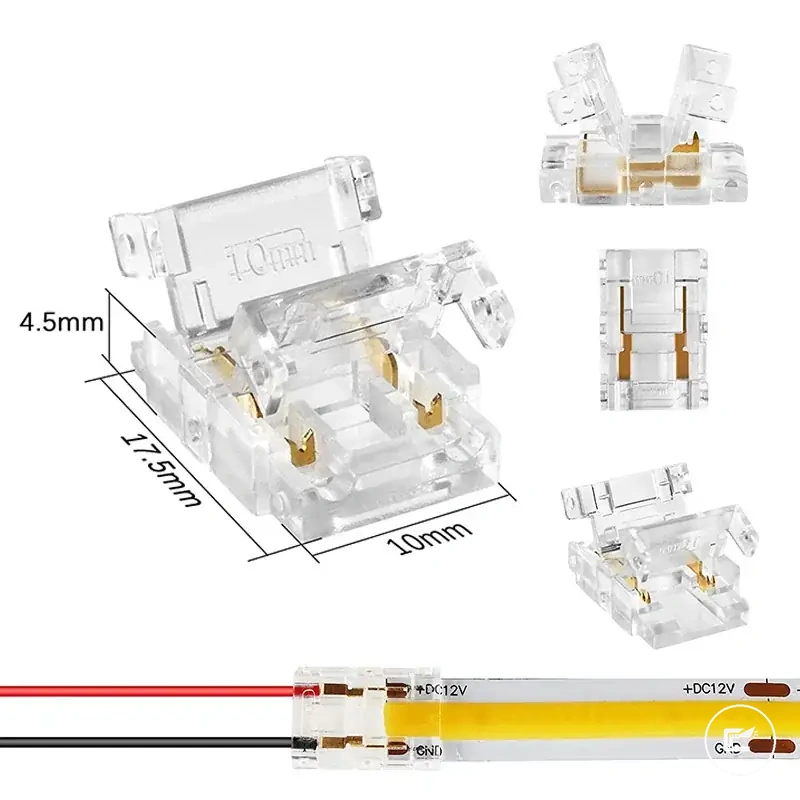

Şeritten Şeride veya Şeritten Kabloya Bağlantı Seçimi

İki şerit bölümü doğrudan birleştiğinde, doğrudan bir bağlantı uygun bağlantı şeklidir. Bir dolap boşluğu şerit uçlarını ayırdığında, bir kablo boşluğu birleşimi pratik seçenek haline gelir ve bu, şeritten şeride konnektörler ile şeritten kabloya konnektörleri farklı koşullar için uygun hale getirir.

Karar, dolap ayrımına, bükülme yarıçapına, erişime ve görünür kablo maruziyetine bağlıdır. Bir şeritten şeride konnektör, bitişik şerit uçları için uygundur; bir şeritten kabloya konnektör ise bağlantı noktaları arasında bir atlama teli gerektiren ayrılmış bir rota için uygundur. Ayrım, şerit bölümleri arasında doğrudan temas ile kablo boşluğu arasındadır.

• İki şerit ucu az veya hiç dolap boşluğu olmadan bitişikse, bir şeritten şeride konnektör kullanın çünkü temas noktaları doğrudan birleşebilir.
• Dolap ayrımı şerit bölümleri arasında bir kablo boşluğu oluşturuyorsa, bir şeritten kabloya konnektör kullanın çünkü kablolu bir birleşim rotayı köprüleyebilir.
• Bir köşe dar bir bükülme yarıçapı oluşturuyorsa, bir şeritten kabloya konnektör kullanın çünkü kısa bir atlama teli dönüşü doğrudan bir birleşimden daha kolay takip edebilir.
• Dolap panellerinin veya pervazlarının arkasındaki erişim sınırlıysa, bir şeritten kabloya konnektör mevcut açıklıktan daha pratik bir yönlendirme yolu sağlayabilir.
• Görünür kablo bir endişe ise, kablo yolunun dolap kenarı veya klips yolu boyunca daha etkili bir şekilde gizlenmesine izin veren bağlantı stilini seçin.

Konnektör Klipslerini Sabitleme, Temas Pedlerinin Hizalanmış Kalması İçin

Bir konnektör klipsini güvenli tutmak, doğru ped yerleştirme ve mandal kapatma ile başlar. Temas pedleri montajdan sonra kayarsa, temas kalitesi etkilenebilir, bu nedenle amaç şerit ve konnektör klipsi arasında tutarlı ped hizalamasıdır.

Temas basıncı, temas dişlerinin açıkta kalan temas pedleriyle hizalanmış kalmasına yardımcı olur. Şerit kaplaması, kablo gerilimi ve montaj koşulları klips uyumunu etkileyebilir, bu nedenle gerilim giderme ve yapışkan desteği montaj sonrası hareketi azaltmaya yardımcı olabilir. Yerleştirmeden sonra bağlantının hizalanmış kalması için aşağıdaki adımları kullanın.

1. Şeridi, temas pedleri amaçlanan temas noktasına ulaşana kadar konnektör klipsine tamamen yerleştirin.
2. Temas dişlerinin temas pedleriyle buluştuğu yerde şerit kaplamasının ped maruziyetini sınırlamadığını kontrol edin.
3. Mandallamayı tamamen kapatın ve konnektör klipsinin kaymadan hizalanmış kaldığını onaylayın.
4. Bağlantıdaki hareketi azaltmak için uygun kablo yönlendirmesi ve yapışkan desteği ile gerilim giderme sağlayın.
5. Şeridin yerinde kaldığını ve hafif hareket sırasında ped hizalamasının değişmediğini onaylamak için hafif bir çekme testi yapın.

Yerel bir uyarı olarak, yetersiz mandal basıncı, kablo hareketi veya kayan ped hizalaması, montaj sonrası gevşek temas belirtilerine katkıda bulunabilir.

Dolap Boşlukları ve Güç Konumları Arasında Uzatma Kablosu Kullanma

Bir dolap boşluğu iki LED şerit bölümünü ayırdığında veya güç konumu aydınlatma hattından uzakta olduğunda, bir uzatma kablosu, şeridi her engelin etrafından dolaştırmaya zorlamadan mesafeyi köprüleyebilir. Bu yaklaşım, ayrı dolap bölümleri arasında sürekliliği korumaya yardımcı olur ve daha pratik bir yönlendirme yolu oluşturur. Bu nedenle uzatma kablosu sıklıkla dolap boşlukları ve uzak bağlantı noktaları arasında kullanılır.

Uzatma kablosu seçimi, dolap düzeni içindeki rota uzunluğuna, iletken sayısına ve erişim yoluna bağlıdır. İletken sayısı, polarite ve kanal eşlemesinin bağlantı boyunca hizalanmış kalması için şerit tipiyle eşleşmelidir. Kablo kesit gereksinimleri şerit gücüne, mesafeye ve üretici tavsiyelerine göre değişebilir, bu nedenle rota planlaması genellikle tek bir kablo boyutunun her kuruluma uyduğunu varsaymaktan daha önemlidir. Erişilebilir yönlendirme, dolap yapılandırması değişirse daha sonraki inceleme ve ayarlamaları da kolaylaştırır.

Bir dolap boşluğu koşuldur, uzatma kablosu niteliktir ve korunan süreklilik amaçlanan etkidir. Boşluk bir cihaz açıklığının yakınından, ayrı üst dolaplar arasından veya uzak bir adaptör konumuna doğru geçtiğinde, kablo yolu, konnektör uçlarındaki gereksiz gerilimi azaltırken erişime izin vermelidir. İletken sayısı ve polarite tüm hat boyunca eşleşmiş kalmalıdır. Bileşenleri eşleştirmeyle ilgili sınırlamalar için konnektör ve güç uyumluluğu bölümüne bakın.

Rotayı sonlandırmadan önce bu bağlantı ve yönlendirme koşullarını doğrulayın:

• Uzatma kablosunun gerekli iletken sayısıyla eşleştiğini onaylayın.
• Konnektör uçlarının amaçlanan polarite ile hizalandığını kontrol edin.
• Rota uzunluğu ve şerit gereksinimleri için uygun bir kablo kesiti seçin.
• Dolap hareketi veya bakım sırasında gerilimi önlemek için yeterli gevşeklik bırakın.
• Hareketin bağlantıyı çekebileceği yerlere gerilim giderme ekleyin.
• Gizleme yolunu korumak için kablo klipsleri veya benzeri destek kullanın.
• Mümkün olduğunda rotayı gelecekteki inceleme için erişilebilir tutun.

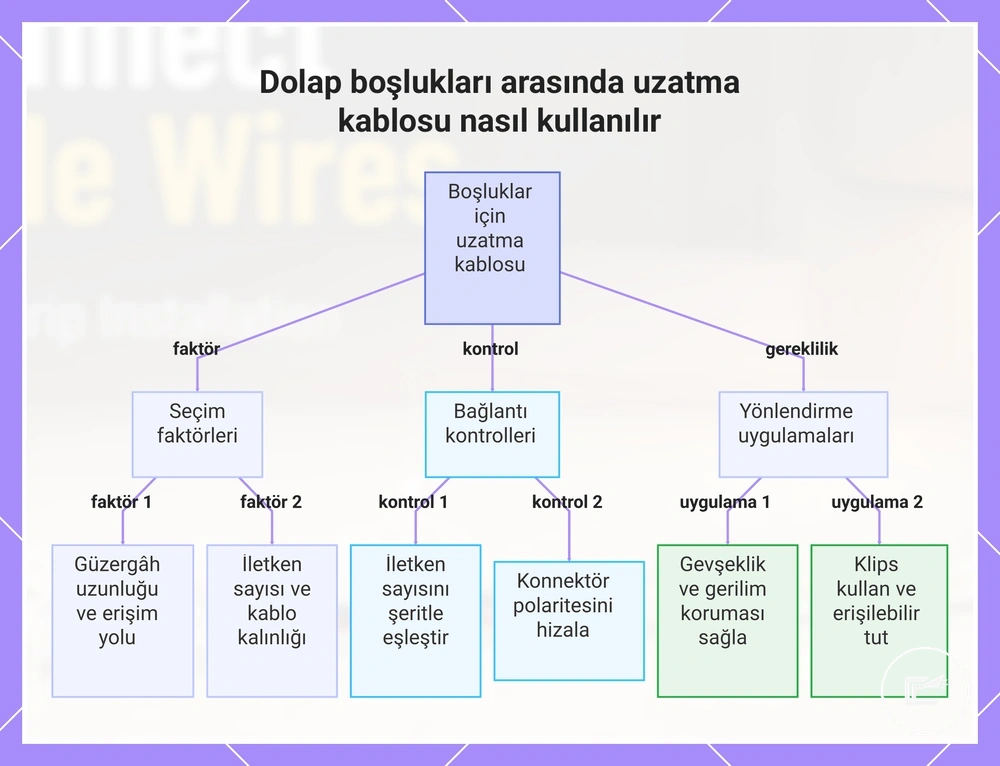

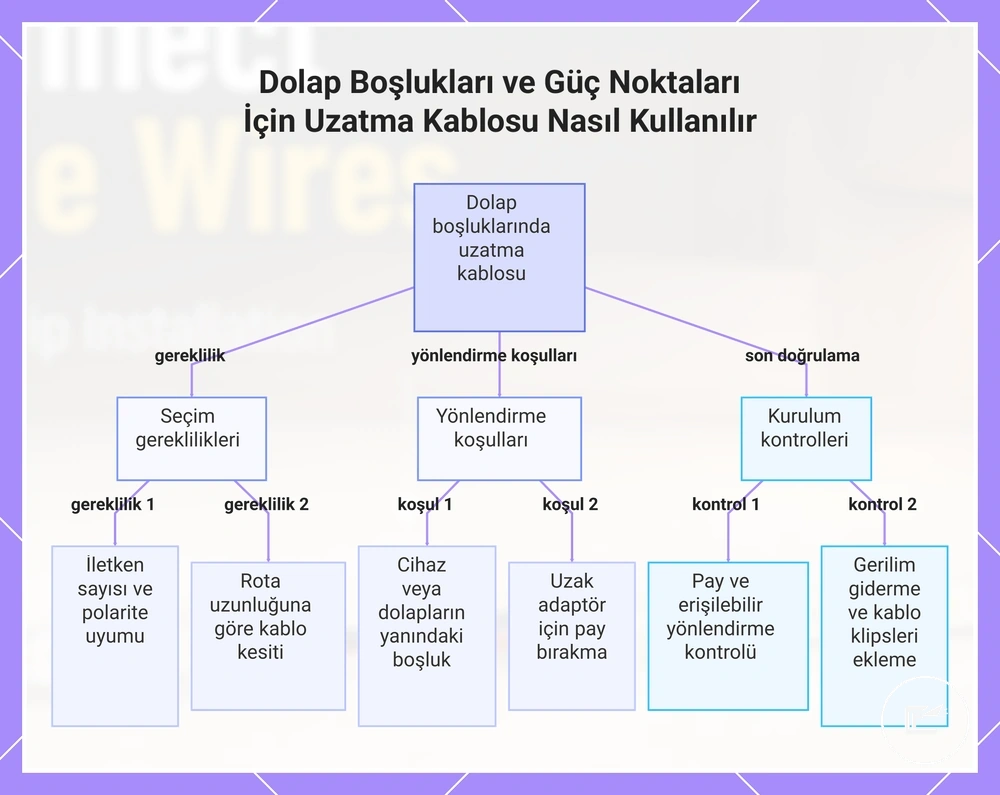

Bu grafik, dolap boşluklarını birleştirmek için uzatma kablosu kullanmanın amacını, temel seçim kriterlerini ve süreklilik ile pratik kablolama sağlamak için gerekli kurulum kontrollerini gösterir.

Uzatma Kablosunu Tek Renk, RGB, RGBW veya CCT Şeritlerle Eşleştirme

Uzatma kablosu, gerekli her devre yolunun doğru şekilde devam etmesi için şerit kanal tipiyle eşleşmelidir. İletken sayısı, polarite ve kanal sırası şerit yapılandırmasıyla eşleşmelidir.

Tek renkli bir şerit, pozitif bir uç ve negatif bir dönüş yolu ile iki telli bir düzenleme kullanırken, RGB, RGBW ve CCT şeritler ek kanal uç bağlantıları kullanır. Konnektör yönü, her kanal ucunu amaçlanan temas noktasıyla hizalanmış tutmalıdır. İletken sayısı eşleşse bile, doğru devre eşlemesini korumak için polarite ve kanal sırası da eşleşmelidir.

Aşağıdaki tablo, bir uzatma kablosu bağlamadan önce gerekli olan yaygın şerit tiplerini ve kablo eşleştirme kontrollerini karşılaştırır.

Şerit tipi	Gerekli iletkenler	Eşleştirme kontrolü	Yanlış olursa risk
Tek renkli şerit	2 telli	Pozitif uç ve polarite hizalaması	Bağlantı amaçlandığı gibi çalışmayabilir
RGB	4 pinli	İletken sayısı, polarite ve kanal sırası	Renk kanalları doğru eşlenmeyebilir
RGBW	5 pinli	Pozitif uç, beyaz kanal ve kanal ucu eşlemesi	Kanal davranışı amaçlanan eşlemeden farklı olabilir
CCT	Çok kanallı şerit	Polarite ve sıcak-soğuk kanal yönü	Sıcak ve soğuk kanal yanıtı amaçlanan sırayı takip etmeyebilir

Dolap Boşlukları ve Güç Konumları Arasında Uzatma Kablosu Kullanma

Bir dolap boşluğu iki LED şerit bölümünü ayırdığında veya güç konumu aydınlatma hattından uzakta olduğunda, bir uzatma kablosu, şeridi her engelin etrafından dolaştırmaya zorlamadan mesafeyi köprüleyebilir. Bu yaklaşım, ayrı dolap bölümleri arasında sürekliliği korumaya yardımcı olur ve daha pratik bir yönlendirme yolu oluşturur. Bu nedenle uzatma kablosu sıklıkla dolap boşlukları ve uzak bağlantı noktaları arasında kullanılır.

Uzatma kablosu seçimi, dolap düzeni içindeki rota uzunluğuna, iletken sayısına ve erişim yoluna bağlıdır. İletken sayısı, polarite ve kanal eşlemesinin bağlantı boyunca hizalanmış kalması için şerit tipiyle eşleşmelidir. Kablo kesit gereksinimleri şerit gücüne, mesafeye ve üretici tavsiyelerine göre değişebilir, bu nedenle rota planlaması genellikle tek bir kablo boyutunun her kuruluma uyduğunu varsaymaktan daha önemlidir. Erişilebilir yönlendirme, dolap yapılandırması değişirse daha sonraki inceleme ve ayarlamaları da kolaylaştırır.

Bir dolap boşluğu koşuldur, uzatma kablosu niteliktir ve korunan süreklilik amaçlanan etkidir. Boşluk bir cihaz açıklığının yakınından, ayrı üst dolaplar arasından veya uzak bir adaptör konumuna doğru geçtiğinde, kablo yolu, konnektör uçlarındaki gereksiz gerilimi azaltırken erişime izin vermelidir. İletken sayısı ve polarite tüm hat boyunca eşleşmiş kalmalıdır. Bileşenleri eşleştirmeyle ilgili sınırlamalar için konnektör ve güç uyumluluğu bölümüne bakın.

Rotayı sonlandırmadan önce bu bağlantı ve yönlendirme koşullarını doğrulayın:

• Uzatma kablosunun gerekli iletken sayısıyla eşleştiğini onaylayın.
• Konnektör uçlarının amaçlanan polarite ile hizalandığını kontrol edin.
• Rota uzunluğu ve şerit gereksinimleri için uygun bir kablo kesiti seçin.
• Dolap hareketi veya bakım sırasında gerilimi önlemek için yeterli gevşeklik bırakın.
• Hareketin bağlantıyı çekebileceği yerlere gerilim giderme ekleyin.
• Gizleme yolunu korumak için kablo klipsleri veya benzeri destek kullanın.
• Mümkün olduğunda rotayı gelecekteki inceleme için erişilebilir tutun.

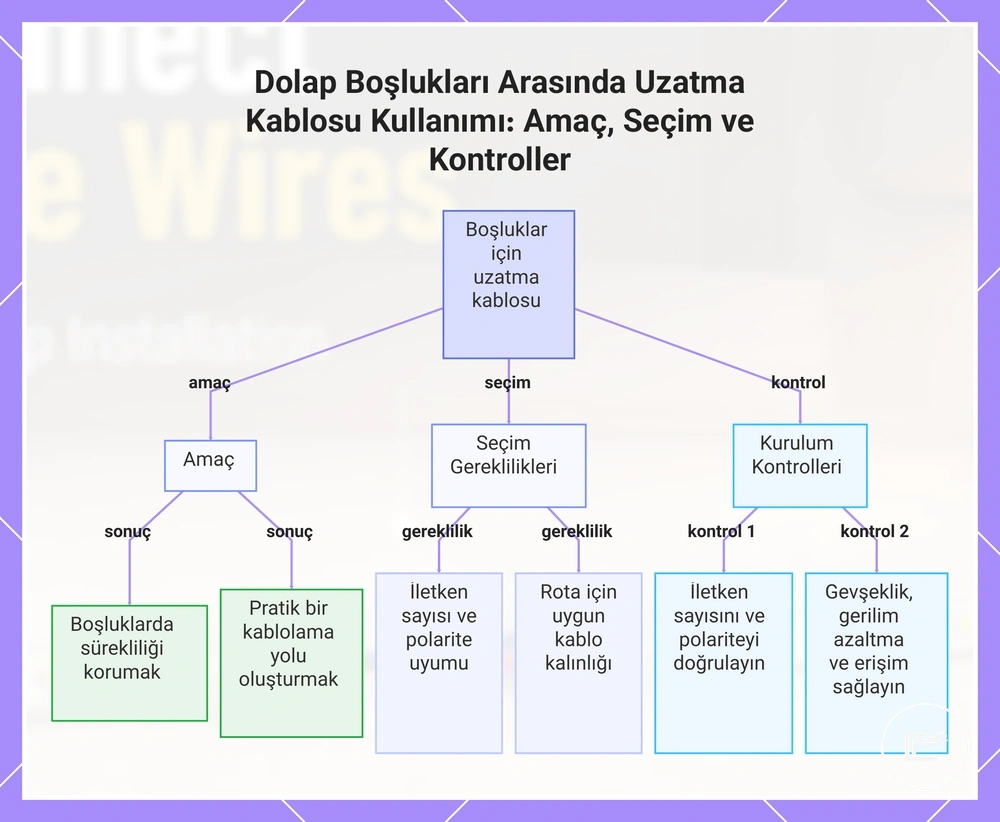

Bu şema, uzatma kablosu seçimindeki temel faktörleri, dikkate alınması gereken yönlendirme koşullarını ve başarılı bir kurulum için son doğrulama adımlarını gösterir.

İç Kenarlar ve Açı Değişiklikleri İçin Köşe Konnektörleri Kullanma

Bir dolap iç kenarı, LED şeridi zorlayacak veya kaldıracak bir açı değişikliği oluşturduğunda, bir köşe konnektörü şeridi dönüş boyunca daha düz tutabilir. Bir köşe konnektörü, şeridi bükmek rotayı güvenilmez veya görsel olarak dengesiz hale getireceğinde kullanışlıdır.

Bir L şeklindeki konnektör veya esnek konnektör, bakır ped hizalamasını ve polariteyi köşe boyunca doğru tutmalıdır. Köşe aralığı, yapışkan desteği ve gerilim giderme, bağlantının montaj sonrası yerinde kalıp kalmadığını da etkiler. Örneğin, bir dolabın altındaki iç kenar, her iki şerit ucunun montaj yüzeylerinde düz kalması için kısa bir esnek konnektöre ihtiyaç duyabilir.

Bir açı değişikliği boyunca bir köşe konnektörü takarken bu yerel adımları kullanın:

1. Bakır pedlerin doğru temas noktalarıyla buluşması için şerit uçlarını köşe konnektörüyle hizalayın.
2. Pozitif ve negatif yolların açı değişikliği boyunca devam etmesi için yerleştirmeden önce polariteyi kontrol edin.
3. Her şerit ucunu, pedleri temas alanının ötesine zorlamadan L şeklindeki konnektöre veya esnek konnektöre yerleştirin.
4. Köşe hareketinin bağlantıyı çekmemesi için kablo yolunu yapışkan destek ve gerilim giderme ile sabitleyin.

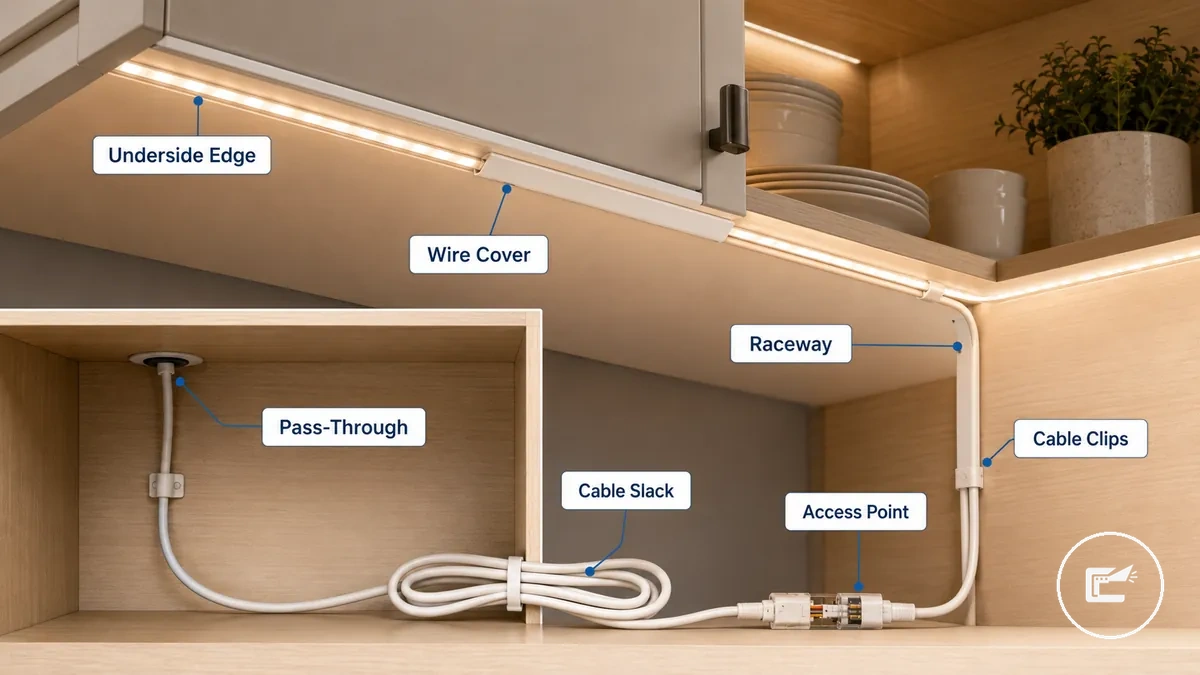

LED Şerit Kablolarını Dolapların Altında ve İçinde Gizleme

LED şerit kabloları dolap yüzeyleri boyunca görünür kaldığında, kurulum bitmemiş görünebilir ve kablo yolu yanlışlıkla harekete daha açık olabilir. LED şerit kablolarını etkili bir şekilde gizlemek için rota, inceleme erişimini korurken bir alt kenar, dolap arkası veya raf boşluğu gibi dolap özelliklerini takip etmelidir.

LED Şerit Kablolarını Dolapların Altında ve İçinde Gizleme, kablolama normal görüş hatlarından gizlenirken gelecekteki erişim noktalarını sıkıştırmadığında en iyi sonucu verir. Görsel, bağlantıları bakım yapılabilir tutarken temiz bir yüzey sağlayan kablo yönetimi yöntemlerini gösterir.

Bir alt kenar, kabloları görüşten gizleyebilirken, bir dolap arkası daha uzun korumalı bir rota sağlayabilir. Bir kablo kılıfı, kablo kanalı veya yüzey kanalı, açıkta kalan yüzeyler boyunca kablo yönetimini düzenlemeye yardımcı olabilir. Uygun geçiş konumları, dolap malzemesine, rota erişilebilirliğine ve kablo gevşekliği ile gelecekteki inceleme erişimini sürdürme ihtiyacına bağlıdır.

Görüşten gizlenmiş olmak, erişilemez olmakla aynı şey değildir. Kablo klipsleri, kablo gevşekliği ve ulaşılabilir bağlantı noktaları bakım yapılabilirliği korumaya yardımcı olurken, kablolamayı sıkıştıran gizli rotalar inceleme erişimini zorlaştırabilir. Bağlantı noktalarını kapatmadan önce, gizli kablolamanın incelenebilir ve bakım yapılabilir kaldığını onaylamak için güvenli kablolama kontrolleri gözden geçirin.

Erişimi korurken gizleme seçeneklerini düzenlemek için bu yönlendirme kontrol listesini kullanın:

• Dolap profili yolu normal görüş hatlarından gizleyebildiğinde, kabloları bir alt kenar boyunca yönlendirin.
• Daha uzun gizli bir rota gerektiğinde ve inceleme erişimi mevcut kaldığında dolap arkasını kullanın.
• Yüzeye monte kablolamanın görünür kalacağı yerde bir kablo kılıfı veya kablo kanalı kullanın.
• Hareketi azaltmak ve gerilim kontrolünü sürdürmeye yardımcı olmak için rotayı kablo klipsleriyle sabitleyin.
• Gelecekteki inceleme veya ayarlamayı desteklemek için erişilebilir bağlantı noktalarının yakınında kablo gevşekliği bırakın.
• Kablo yoluna erişimi korurken yönlendirmeye izin veren uygun bir geçiş kullanın.

Kabloları Dolap Arkaları, Kenarları ve Boşluklarından Yönlendirme

Kabloları dolap alanlarından yönlendirme, gelecekteki kontroller ve ayarlamalar için erişilebilir kalan gizli bir rota seçmekle başlar. Dolap arkaları, yan kenarlar, raf boşlukları ve bitişik dolap alanları, kablo gevşekliği ve erişim korunduğunda pratik yollar sağlayabilir; bu da dolap arkası, yan kenar, raf boşluğu ve bitişik dolabı birincil yönlendirme yüzeyleri haline getirir.

Her rota görünürlüğü, erişimi ve gerilimi farklı şekilde değiştirir. Gizli bir rota, ulaşılabilir bir rota olarak kalmalı ve inceleme veya yeniden konumlandırma sırasında gerilimi azaltmak için bağlantı noktalarının yakınında kablo gevşekliği sağlanmalıdır. Yapısal delmeye güvenmekten kaçının çünkü geçiş uygunluğu, profesyonel yargı gerektirebilecek dolap yapısına ve koşullara bağlıdır.

Gizleme, erişim ve gerilim kontrolünü dengelemek için bu rota seçeneklerini kullanın:

• Dolap arkası: Arka yüzey boyunca gizli bir rota sağlar; görünürlüğü azaltmaya yardımcı olur; gelecekteki inceleme için ulaşılabilir bir rota tutun.
• Arka köşe: Kablolamayı gizlemek için dolap arkasını ve köşe geçişini kullanır; yolu normal görüş hatlarının dışında tutabilir; dönüşteki gerilimi azaltmak için kablo gevşekliği sağlayın.
• Yan kenar: Bir iç dikey kenar yolunu izler; dolap tarafından erişimi destekleyebilir; kablo gerilimini artırabilecek sıkı yönlendirmeden kaçının.
• Raf boşluğu: Alanlar arasında bir geçiş olarak bir raf boşluğu kullanır; dolap bölümleri arasında erişimi basitleştirebilir; uygunluk, mevcut açıklığa ve dolap yapısına bağlıdır.
• Bitişik dolap: Rotayı bitişik bir dolap alanından geçirir; kablolamayı ulaşılabilir kalırken gizli tutabilir; kurulumdan sonra inceleme erişiminin mevcut kaldığından emin olun.
• Cihaz boşluğu: Görünürlüğün azaldığı bir cihaz boşluğu kullanır; erişim mümkün olduğunda gizli bir rotayı destekleyebilir; incelemenin zorlaştığı yerde kablolamayı sıkıştırmaktan kaçının.

Temiz Bir Görünüm İçin Kablo Kanalları, Kablo Kılıfları ve Kablo Klipsleri Kullanma

Görünür LED şerit kablolamasını düzenleme, yüzey yoluna ve erişim ihtiyaçlarına uygun bir aksesuar seçmekle başlar. Kablo kanalları, kablo kılıfları ve kablo klipsleri, bağlantı yolu seçildikten sonra kablolamayı yönetmeye yardımcı olur; kablo kanalları, kablo kılıfları ve kablo klipsleri aracılığıyla erişimi korurken daha temiz bir yüzey yolunu destekler.

Sökülebilirlik, yüzey uyumu ve gerilim kontrolü seçime yön vermelidir. Yapışkan klipsler, yüzey durumu tutuşu desteklediğinde bir dolap altı için uygun olabilirken, vidalı klipsler montaj yüzeyinin izin verdiği durumlarda uygun olabilir. Bir kablo kılıfı veya alçak profilli kanal, sökülebilir bir yönetim düzeneğinde servis erişimini sürdürmeye yardımcı olabilir ve gerilim kontrolü ile gelecekteki ayarlamaları desteklemek için kablo gevşekliği mevcut kalmalıdır.

Aksesuarlar farklı kablo yönetimi rollerine hizmet eder. Aksesuar tipini amaçlanan yüzey yoluna ve erişim gereksinimine eşleştirmek için aşağıdaki karşılaştırmayı kullanın.

Aksesuar	En iyi kullanım	Uyarı
Kablo kanalı	Daha temiz bir yüzey için alçak profilli kanal ile bir yüzey yolunu yönetme	Kurulumdan sonra servis erişimi mevcut kalmalıdır
Kablo kılıfı	Açıkta kalan dolap yüzeylerinde kablo görünürlüğünü azaltma	Temiz görünüm, dolap malzemesine, yüzey durumuna ve renk uyumuna bağlı olabilir
Kablo klipsleri	Kablolamayı pozisyonda tutma ve gerilim kontrolünü destekleme	Yapışkan klipslerin tutuşu yüzey dokusuna, dolap kaplamasına ve kablo ağırlığına bağlı olarak değişebilir

Dolap Boşlukları ve Güç Konumları Arasında Uzatma Kablosu Kullanma

Bir dolap boşluğu iki LED şerit bölümünü ayırdığında veya güç konumu aydınlatma hattından uzakta olduğunda, bir uzatma kablosu, şeridi her engelin etrafından dolaştırmaya zorlamadan mesafeyi köprüleyebilir. Bu yaklaşım, ayrı dolap bölümleri arasında sürekliliği korumaya yardımcı olur ve daha pratik bir yönlendirme yolu oluşturur. Bu nedenle uzatma kablosu sıklıkla dolap boşlukları ve uzak bağlantı noktaları arasında kullanılır.

Uzatma kablosu seçimi, dolap düzeni içindeki rota uzunluğuna, iletken sayısına ve erişim yoluna bağlıdır. İletken sayısı, polarite ve kanal eşlemesinin bağlantı boyunca hizalanmış kalması için şerit tipiyle eşleşmelidir. Kablo kesit gereksinimleri şerit gücüne, mesafeye ve üretici tavsiyelerine göre değişebilir, bu nedenle rota planlaması genellikle tek bir kablo boyutunun her kuruluma uyduğunu varsaymaktan daha önemlidir. Erişilebilir yönlendirme, dolap yapılandırması değişirse daha sonraki inceleme ve ayarlamaları da kolaylaştırır.

Bir dolap boşluğu koşuldur, uzatma kablosu niteliktir ve korunan süreklilik amaçlanan etkidir. Boşluk bir cihaz açıklığının yakınından, ayrı üst dolaplar arasından veya uzak bir adaptör konumuna doğru geçtiğinde, kablo yolu, konnektör uçlarındaki gereksiz gerilimi azaltırken erişime izin vermelidir. İletken sayısı ve polarite tüm hat boyunca eşleşmiş kalmalıdır. Bileşenleri eşleştirmeyle ilgili sınırlamalar için konnektör ve güç uyumluluğu bölümüne bakın.

Rotayı sonlandırmadan önce bu bağlantı ve yönlendirme koşullarını doğrulayın:

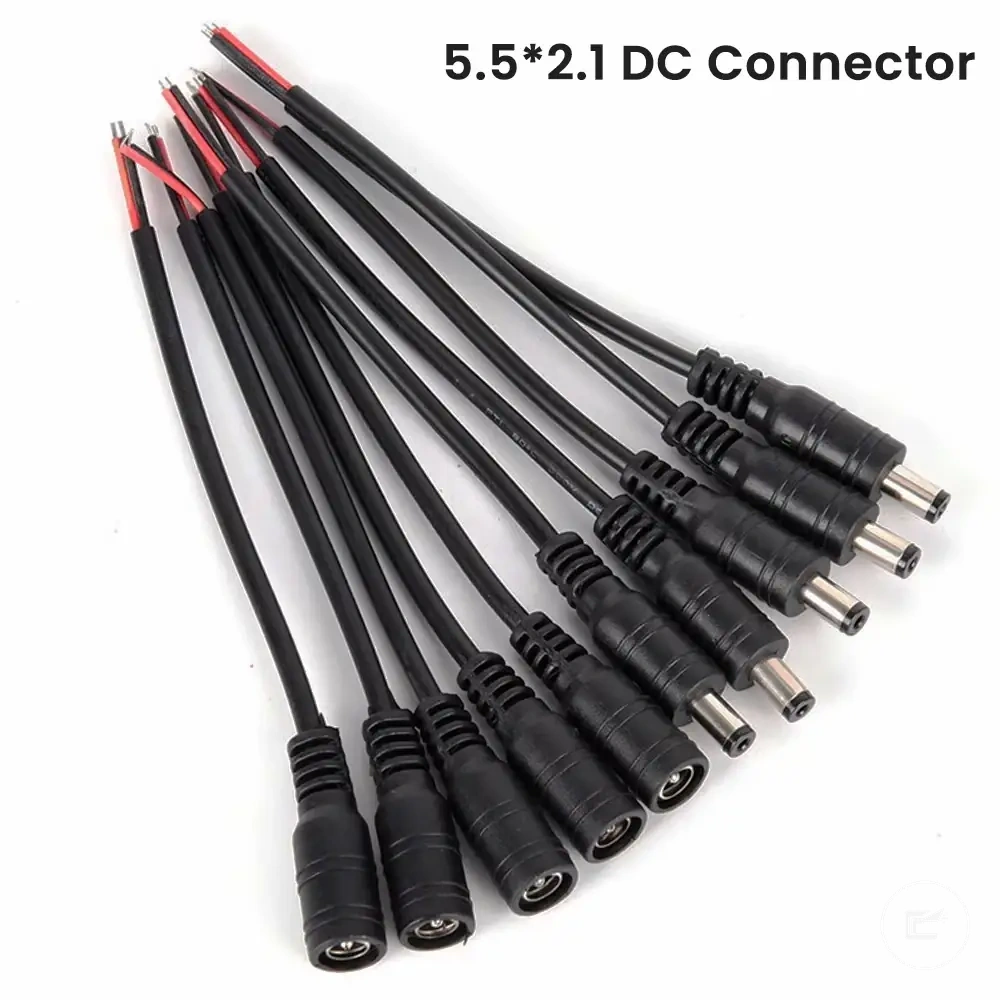

Aşağıdaki ürünler, mevcut seçenekleri karşılaştırmak için faydalı örneklerdir. Satın almadan önce uyumluluk kriterlerinin, özelliklerin ve ürün ayrıntılarının ihtiyacınıza uygun olduğundan emin olun.

• Uzatma kablosunun gerekli iletken sayısıyla eşleştiğini onaylayın.
• Konnektör uçlarının amaçlanan polarite ile hizalandığını kontrol edin.
• Rota uzunluğu ve şerit gereksinimleri için uygun bir kablo kesiti seçin.
• Dolap hareketi veya bakım sırasında gerilimi önlemek için yeterli gevşeklik bırakın.
• Hareketin bağlantıyı çekebileceği yerlere gerilim giderme ekleyin.
• Gizleme yolunu korumak için kablo klipsleri veya benzeri destek kullanın.
• Mümkün olduğunda rotayı gelecekteki inceleme için erişilebilir tutun.

Bu grafik, dolap bölümleri arasındaki boşlukları köprülemek için uzatma kablosu kullanırken temel seçim faktörlerini, bağlantı kontrollerini ve kablo yönlendirme uygulamalarını gösterir.

Dolap Boşlukları ve Güç Konumları Arasında Uzatma Kablosu Kullanma

Bir dolap boşluğu iki LED şerit bölümünü ayırdığında veya güç konumu aydınlatma hattından uzakta olduğunda, bir uzatma kablosu, şeridi her engelin etrafından dolaştırmaya zorlamadan mesafeyi köprüleyebilir. Bu yaklaşım, ayrı dolap bölümleri arasında sürekliliği korumaya yardımcı olur ve daha pratik bir yönlendirme yolu oluşturur. Bu nedenle uzatma kablosu sıklıkla dolap boşlukları ve uzak bağlantı noktaları arasında kullanılır.

Uzatma kablosu seçimi, dolap düzeni içindeki rota uzunluğuna, iletken sayısına ve erişim yoluna bağlıdır. İletken sayısı, polarite ve kanal eşlemesinin bağlantı boyunca hizalanmış kalması için şerit tipiyle eşleşmelidir. Kablo kesit gereksinimleri şerit gücüne, mesafeye ve üretici tavsiyelerine göre değişebilir, bu nedenle rota planlaması genellikle tek bir kablo boyutunun her kuruluma uyduğunu varsaymaktan daha önemlidir. Erişilebilir yönlendirme, dolap yapılandırması değişirse daha sonraki inceleme ve ayarlamaları da kolaylaştırır.

Bir dolap boşluğu koşuldur, uzatma kablosu niteliktir ve korunan süreklilik amaçlanan etkidir. Boşluk bir cihaz açıklığının yakınından, ayrı üst dolaplar arasından veya uzak bir adaptör konumuna doğru geçtiğinde, kablo yolu, konnektör uçlarındaki gereksiz gerilimi azaltırken erişime izin vermelidir. İletken sayısı ve polarite tüm hat boyunca eşleşmiş kalmalıdır. Bileşenleri eşleştirmeyle ilgili sınırlamalar için konnektör ve güç uyumluluğu bölümüne bakın.

Rotayı sonlandırmadan önce bu bağlantı ve yönlendirme koşullarını doğrulayın:

• Uzatma kablosunun gerekli iletken sayısıyla eşleştiğini onaylayın.
• Konnektör uçlarının amaçlanan polarite ile hizalandığını kontrol edin.
• Rota uzunluğu ve şerit gereksinimleri için uygun bir kablo kesiti seçin.
• Dolap hareketi veya bakım sırasında gerilimi önlemek için yeterli gevşeklik bırakın.
• Hareketin bağlantıyı çekebileceği yerlere gerilim giderme ekleyin.
• Gizleme yolunu korumak için kablo klipsleri veya benzeri destek kullanın.
• Mümkün olduğunda rotayı gelecekteki inceleme için erişilebilir tutun.
