Installation des fils de rubans LED pour placards
L'installation des fils de rubans LED pour placards consiste à acheminer, raccorder et soutenir les fils des rubans LED afin que l'éclairage des placards suive la forme du meuble. Le périmètre comprend les points de coupe, les plages en cuivre, les connecteurs, les fils de rallonge, les virages d'angle, la pose des cache-fils, les clips de câble et les vérifications de polarité dans un chemin de câblage propre aux placards.
Lorsqu'un ruban lumineux franchit un espace entre deux placards, tourne autour d'un bord intérieur ou doit atteindre un point d'alimentation, le trajet du fil affecte la visibilité, l'accès et la stabilité de la connexion. Un connecteur à clip peut se fermer sur le ruban, mais un contact correct dépend du type de ruban, du nombre de broches, de l'alignement des plages en cuivre et de la polarité. Cette page se concentre sur le câblage des rubans basse tension plutôt que sur le dimensionnement général du système d'alimentation ou le processus complet de montage sous placard. Pour le contexte plus large de la catégorie, voir accessoires pour rubans LED et éclairage de placards.
Le problème principal est qu'une finition propre du placard peut masquer des connexions fragiles si les fils sont pressés, pliés ou coincés sans accès d'inspection. Un plan plus sûr maintient chaque connecteur, fil de rallonge, connecteur d'angle, cache-fil et clips de câble suffisamment accessibles pour des vérifications ultérieures lorsque l'agencement du placard le permet. L'étape suivante consiste à comprendre où commencent les points de coupe et les bases de la connexion.
Ce qui change lorsque les rubans LED sont coupés et reconnectés
Un ruban LED coupé et reconnecté peut encore fonctionner lorsque la ligne de coupe, les plages en cuivre, la polarité et le contact du connecteur sont corrects. La coupe doit rester dans une section de coupe marquée, pas dans une partie non marquée du ruban LED.
Une coupe sépare le ruban LED en segments et expose les plages en cuivre qui permettent la reconnexion. Les marques de polarité, comme le signe plus et le signe moins, doivent encore correspondre au connecteur ou au chemin du fil pour que la continuité du circuit puisse se poursuivre dans le ruban reconnecté. Le support adhésif et le revêtement du ruban peuvent affecter la facilité avec laquelle les plages se placent dans un connecteur, car une mauvaise exposition des plages peut affaiblir le contact du connecteur.
La coupe modifie l'extrémité utilisable, les options d'acheminement et le point de connexion, mais elle ne corrige pas en elle-même une incompatibilité d'alimentation, de contrôleur ou de type de ruban. Pour ces limites, vérifiez la compatibilité des connecteurs et de l’alimentation avant de considérer qu'un ruban reconnecté est prêt pour l'installation dans un placard.

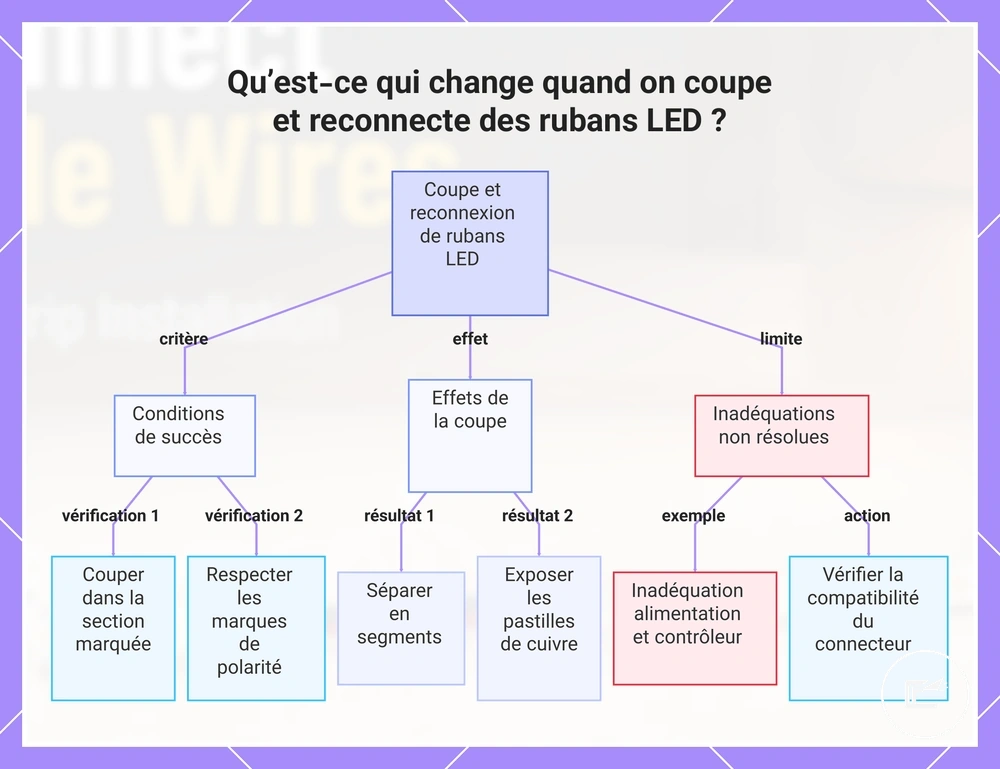

Ce graphique montre les conditions d’une reconnexion réussie, les effets de la coupe et les limites qui nécessitent des vérifications distinctes.
Ce qui change lorsque les rubans LED sont coupés et reconnectés
Un ruban LED coupé et reconnecté peut encore fonctionner lorsque la ligne de coupe, les plages en cuivre, la polarité et le contact du connecteur sont corrects. La coupe doit rester dans une section de coupe marquée, pas dans une partie non marquée du ruban LED.
Une coupe sépare le ruban LED en segments et expose les plages en cuivre qui permettent la reconnexion. Les marques de polarité, comme le signe plus et le signe moins, doivent encore correspondre au connecteur ou au chemin du fil pour que la continuité du circuit puisse se poursuivre dans le ruban reconnecté. Le support adhésif et le revêtement du ruban peuvent affecter la facilité avec laquelle les plages se placent dans un connecteur, car une mauvaise exposition des plages peut affaiblir le contact du connecteur.
La coupe modifie l'extrémité utilisable, les options d'acheminement et le point de connexion, mais elle ne corrige pas en elle-même une incompatibilité d'alimentation, de contrôleur ou de type de ruban. Pour ces limites, vérifiez la compatibilité des connecteurs et de l’alimentation avant de considérer qu'un ruban reconnecté est prêt pour l'installation dans un placard.

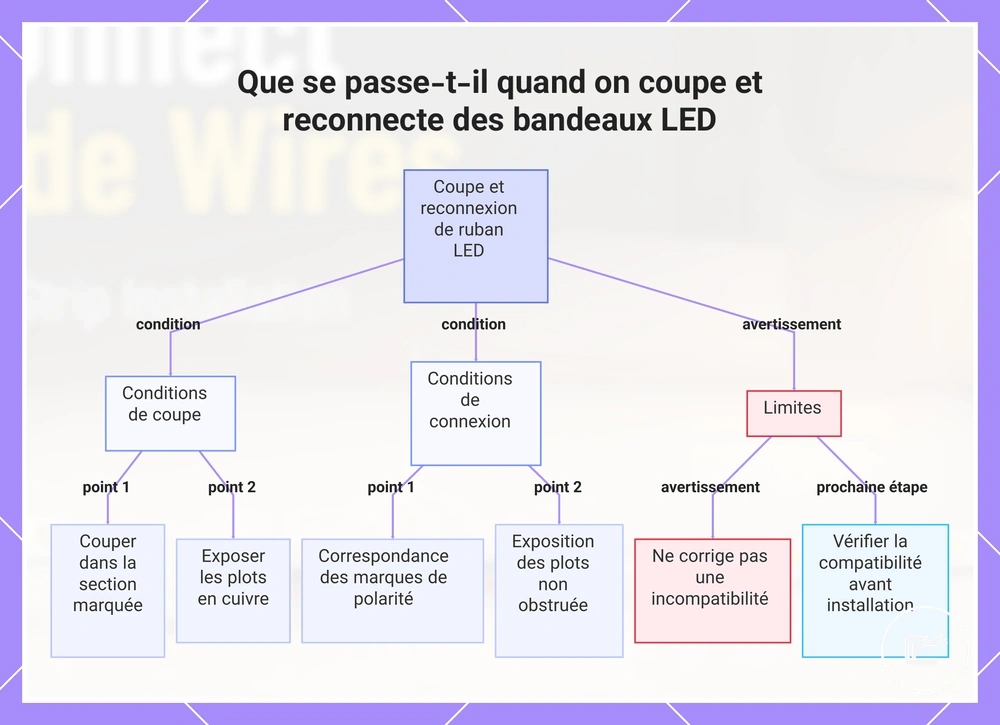

Ce diagramme présente les conditions clés pour reconnecter avec succès un ruban LED après l’avoir coupé, ainsi que les limites et les vérifications nécessaires.

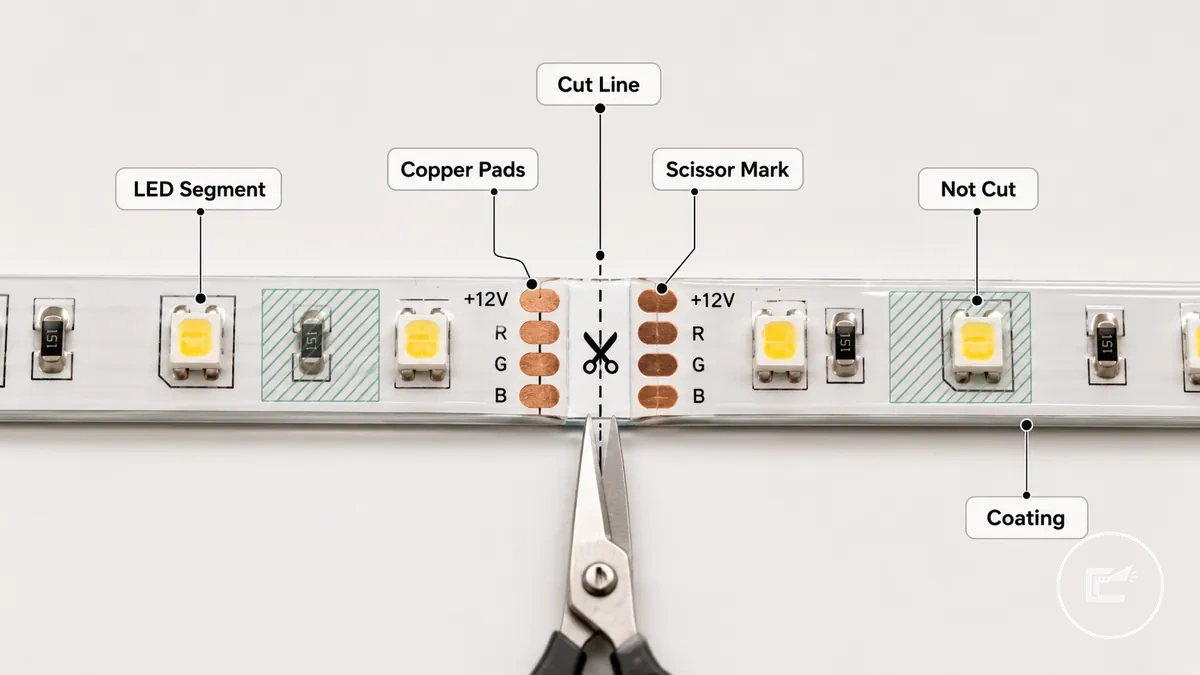

Couper les sections de ruban LED au niveau des plages en cuivre correctes
La coupe des sections de ruban LED commence au niveau de la ligne de coupe marquée, pas à travers un segment LED ou une zone non marquée. Le point de coupe utilisable est le repère de ciseaux à côté des plages en cuivre marquées.
Les plages en cuivre sont les zones de contact exposées qui permettent un contact ultérieur du connecteur ou l'utilisation de plages de soudure lorsque le type de ruban prend en charge la reconnexion. Une section marquée peut montrer un repère de ciseaux, une ligne de coupe en pointillés ou des plages appariées sur le ruban LED. Le revêtement du ruban peut cacher ou rigidifier la zone des plages, donc l'exposition des plages peut nécessiter une vérification minutieuse avant qu'un connecteur puisse les saisir.
Couper les sections de ruban LED au niveau des plages en cuivre correctes dépend de la visualisation de la ligne de coupe, des plages en cuivre, du sens des ciseaux et des zones à ne pas couper avant d'effectuer toute coupe. L'image indique la zone de coupe sûre, et les étapes doivent être utilisées uniquement après avoir débranché le ruban de l'alimentation.
- Repérez le repère de ciseaux ou la ligne de coupe sur la section marquée, et évitez de couper à travers le segment LED car cela peut endommager le circuit utilisable.
- Vérifiez que les plages en cuivre sont visibles des deux côtés de la ligne de coupe, et évitez un endroit où le revêtement bloque l'exposition des plages.
- Alignez des ciseaux tranchants ou un outil de coupe approprié sur la ligne de coupe, et maintenez la lame perpendiculaire pour réduire le risque de bord de plage oblique ou endommagé.
- Effectuez une coupe droite à travers la zone des plages en cuivre marquées, et évitez de tordre le ruban car une extrémité pliée peut affaiblir le contact ultérieur du connecteur.
- Inspectez le bord net après la coupe, et ne considérez pas une plage endommagée ou une coupe non marquée comme fiablement reconnectable sans vérifier le type de ruban et la surface de contact.

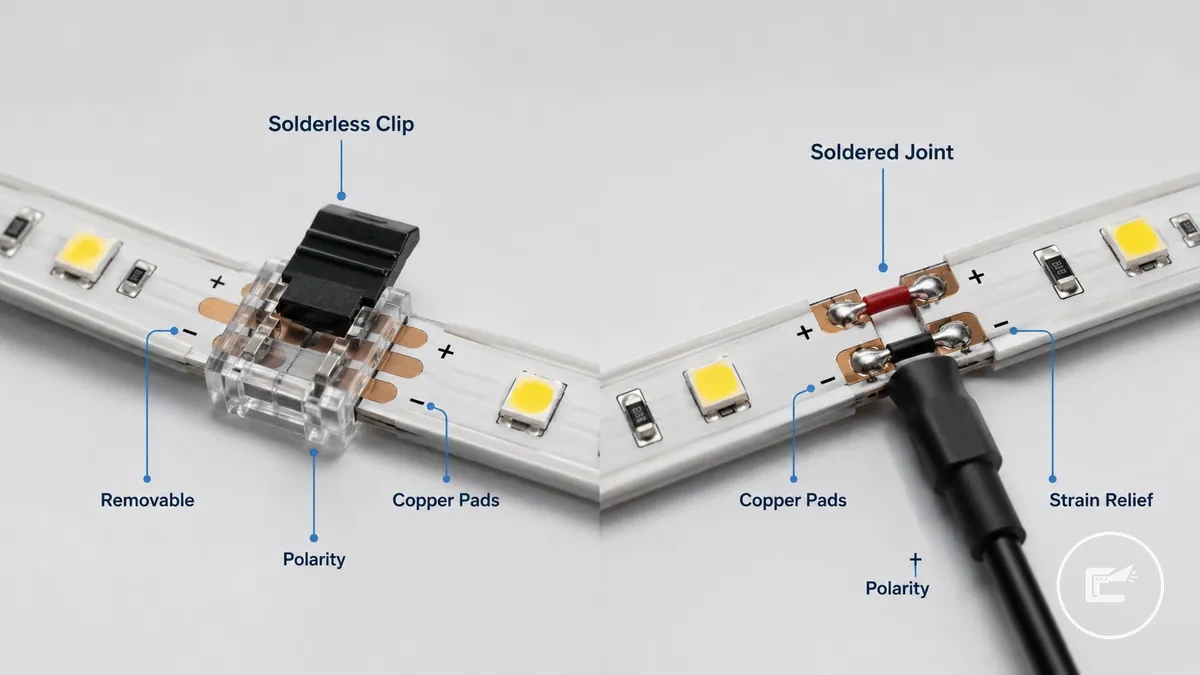

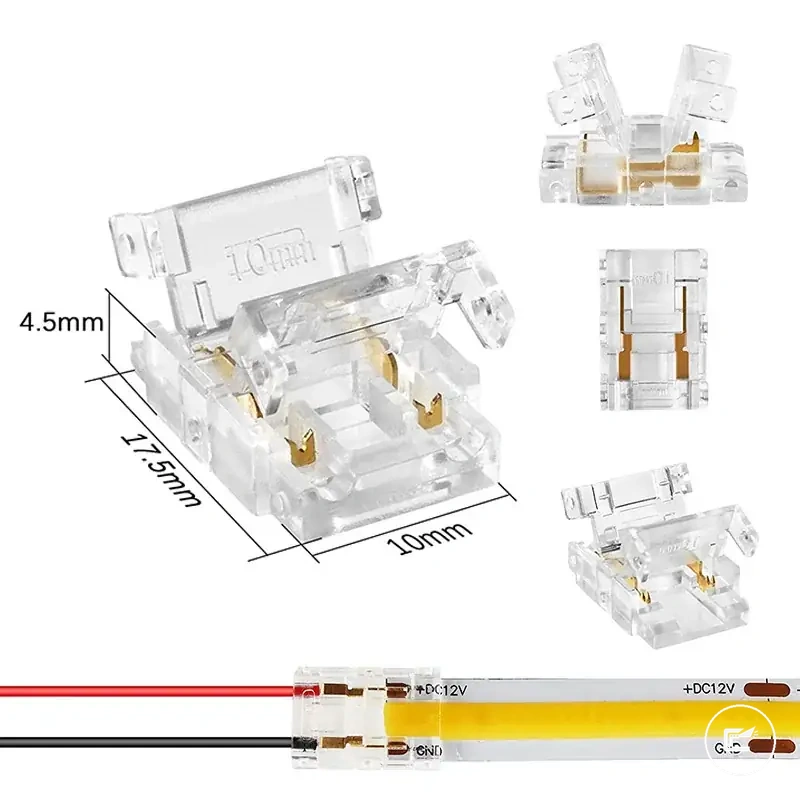

Reconnecter les rubans LED coupés avec des connecteurs sans soudure ou par soudure
La reconnexion des rubans LED coupés dépend de l'accès, de la possibilité de démontage et de l'état des extrémités coupées. Un connecteur sans soudure peut convenir aux jonctions accessibles pouvant devoir être rouvertes, tandis que la soudure peut convenir aux jonctions fixes lorsque l'accès et les compétences le permettent. Les deux méthodes nécessitent un alignement correct des plages en cuivre, ce qui fait des connecteurs sans soudure et de la soudure des méthodes conditionnelles.
Un connecteur sans soudure utilise un clip de connecteur pour maintenir la section du ruban contre les plages en cuivre. Les connecteurs ruban-à-ruban relient directement deux extrémités coupées, tandis qu'un connecteur ruban-à-fil relie le ruban à des fils de câble. Un contact correct des plages en cuivre et une polarité correspondante sont requis avant de fermer le clip du connecteur. Des plages mal alignées ou une polarité inversée peuvent empêcher la connexion de fonctionner comme prévu.
Reconnecter les rubans LED coupés avec des connecteurs sans soudure ou par soudure est plus facile à comprendre lorsque les points de contact et les différences d'alignement sont visibles. L'image compare l'alignement des plages, les marques de polarité et les considérations de gestion de traction pour les deux méthodes.
La soudure et les connecteurs sans soudure impliquent des compromis différents. Une jonction soudée peut offrir une plus grande durabilité lorsque le contact des plages en cuivre est propre et que la gestion de traction est assurée, mais elle nécessite généralement plus de compétences et d'espace de travail. Un connecteur sans soudure peut supporter une connexion démontable dans les zones accessibles du placard, bien que la fiabilité puisse dépendre de l'état des plages, de l'ajustement du connecteur, des mouvements et de la qualité d'installation. Avant de choisir une méthode, vérifiez la polarité, l'alignement plus moins et l'ordre des canaux, puis examinez la compatibilité des connecteurs et de l’alimentation dans le cadre des critères de sélection.
L'accès au placard, les coins serrés, le risque de vibrations et les besoins de maintenance future influencent souvent le choix. Une connexion démontable peut convenir aux endroits où un accès ultérieur est prévu, tandis qu'une épissure fixe peut convenir aux zones à mouvement limité lorsqu'une gestion de traction appropriée est fournie.
| Méthode | Meilleur cas d'utilisation | Condition principale | Risque principal |
|---|---|---|---|
| Connecteur sans soudure | Connexion accessible et démontable | Contact précis des plages en cuivre et alignement de la polarité | La qualité du contact peut varier si l'alignement des plages, l'ajustement ou le mouvement changent |
| Soudure | Connexion fixe lorsque l'accès et les compétences le permettent | Alignement propre des plages et gestion de traction adaptée | Les résultats peuvent varier selon la qualité d'installation et l'accès au travail |
Faire correspondre les connecteurs à la largeur du ruban, au nombre de broches et à la polarité
L'ajustement du connecteur dépend de la correspondance entre le ruban coupé et les exigences physiques et électriques du connecteur. Avant de fermer un connecteur, vérifiez la largeur du ruban, le nombre de broches et la polarité.
Un connecteur peut se fermer autour d'un ruban et ne pas établir un contact électrique correct si l'alignement des plages en cuivre ou l'ordre des canaux est incorrect. La largeur du ruban affecte l'ajustement physique dans le canal du connecteur, tandis que le nombre de broches doit correspondre au type de canal du ruban, comme les configurations à 2 broches ou 4 broches. La polarité correcte, l'alignement des signes plus et moins, l'alignement des plages en cuivre et la pression du connecteur sont importants car le fonctionnement peut dépendre de l'exposition des plages et de l'alignement du contact.
Utilisez cette liste de contrôle locale avant d'insérer un ruban coupé dans un connecteur :
- Confirmez que la largeur du ruban correspond au canal du connecteur pour un ajustement physique correct.
- Vérifiez que le nombre de broches correspond au type de canal du ruban, car un nombre de broches non adapté peut provoquer un contact de canal incorrect.
- Vérifiez les signes plus et moins par rapport aux marquages de polarité du connecteur.
- Confirmez que l'ordre des canaux correspond à la disposition des contacts du connecteur.
- Inspectez l'alignement des plages en cuivre et vérifiez que la pression du connecteur est appliquée uniformément après la fermeture du clip.
- Testez la connexion avant le montage final car l'exposition des plages, l'alignement et la pression de contact peuvent encore affecter le fonctionnement.
Choisir entre les connexions ruban-à-ruban ou ruban-à-fil
Lorsque deux sections de ruban se rencontrent directement, une jonction directe est le style de connexion approprié. Lorsqu'un espace entre placards sépare les extrémités du ruban, une jonction avec fil devient le choix pratique, ce qui rend les connecteurs ruban-à-ruban et ruban-à-fil adaptés à différentes conditions.
La décision dépend de la séparation entre placards, du rayon de courbure, de l'accès et de l'exposition visible du fil. Un connecteur ruban-à-ruban convient aux extrémités de ruban adjacentes, tandis qu'un connecteur ruban-à-fil convient à un trajet séparé nécessitant un fil de liaison entre les points de connexion. La distinction est le contact direct par rapport à un espace de fil entre les sections de ruban.
- Si deux extrémités de ruban sont adjacentes avec peu ou pas d'espace entre placards, utilisez un connecteur ruban-à-ruban car les points de contact peuvent se joindre directement.
- Si la séparation entre placards crée un espace de fil entre les sections de ruban, utilisez un connecteur ruban-à-fil car une jonction filaire peut relier le trajet.
- Si un angle crée un rayon de courbure serré, utilisez un connecteur ruban-à-fil car un court fil de liaison peut suivre le virage plus facilement qu'une jonction directe.
- Si l'accès est limité derrière les panneaux ou les garnitures du placard, un connecteur ruban-à-fil peut permettre un chemin d'acheminement plus pratique à travers l'ouverture disponible.
- Si le fil visible est une préoccupation, choisissez le style de connexion qui permet de dissimuler plus efficacement le chemin du fil le long du bord du placard ou du chemin de clips.
Sécuriser les clips de connecteur pour que les plages de contact restent alignées
Pour qu'un clip de connecteur reste sécurisé, il faut commencer par un positionnement correct des plages et la fermeture du verrou. Lorsque les plages de contact se déplacent après le montage, la qualité du contact peut être affectée ; l'objectif est un alignement constant des plages entre le ruban et le clip du connecteur.
La pression de contact aide les dents de contact à rester alignées avec les plages de contact exposées. Le revêtement du ruban, la tension du câble et les conditions de montage peuvent affecter l'ajustement du clip ; la gestion de traction et le support adhésif peuvent aider à réduire les mouvements après l'installation. Utilisez les étapes ci-dessous pour maintenir la connexion alignée après la mise en place.
- Insérez complètement le ruban dans le clip du connecteur jusqu'à ce que les plages de contact atteignent le point de contact prévu.
- Vérifiez que le revêtement du ruban ne limite pas l'exposition des plages là où les dents de contact rencontrent les plages de contact.
- Fermez complètement le verrou et confirmez que le clip du connecteur reste aligné sans bouger.
- Assurez une gestion de traction avec un acheminement de câble adapté et un support adhésif pour réduire les mouvements au niveau de la connexion.
- Effectuez un test de traction léger pour confirmer que le ruban reste en place et que l'alignement des plages ne change pas pendant un léger mouvement.
Utiliser un fil de rallonge entre les espaces de placards et les emplacements d'alimentation
Lorsqu'un espace entre placards sépare deux sections de ruban LED ou que l'emplacement d'alimentation est éloigné de la ligne d'éclairage, un fil de rallonge peut relier la distance sans forcer le ruban autour de chaque obstacle. Cette approche permet de maintenir la continuité entre les sections de placard séparées et crée un chemin d'acheminement plus pratique. C'est pourquoi le fil de rallonge est souvent utilisé entre les espaces de placards et les points de connexion éloignés.
Le choix du fil de rallonge dépend de la longueur du trajet, du nombre de conducteurs et du chemin d'accès disponible dans l'agencement du placard. Le nombre de conducteurs doit correspondre au type de ruban afin que la polarité et la correspondance des canaux restent alignées tout au long de la connexion. Les exigences de section de fil peuvent varier selon la puissance du ruban, la distance et les recommandations du fabricant, donc la planification du trajet est généralement plus importante que de supposer qu'une seule taille de fil convient à chaque installation. Un acheminement accessible facilite également les inspections et ajustements ultérieurs si la configuration du placard change.
Un espace entre placards est la condition, le fil de rallonge est l'attribut, et la continuité maintenue est l'effet recherché. Lorsque l'espace passe près d'une ouverture d'appareil, entre des placards supérieurs séparés, ou vers une position d'adaptateur éloignée, le trajet du fil doit permettre l'accès tout en réduisant les tensions inutiles sur les extrémités des connecteurs. Le nombre de conducteurs et la polarité doivent rester adaptés tout au long du parcours. Pour les limites connexes sur l'adaptation des composants, voir compatibilité des connecteurs et de l’alimentation.
Avant de finaliser le trajet, vérifiez ces conditions de connexion et d'acheminement :
- Confirmez que le fil de rallonge correspond au nombre de conducteurs requis.
- Vérifiez que les extrémités du connecteur s'alignent avec la polarité prévue.
- Choisissez une section de fil appropriée pour la longueur du trajet et les exigences du ruban.
- Laissez suffisamment de mou pour éviter toute tension lors des mouvements du placard ou de la maintenance.
- Ajoutez une gestion de traction là où un mouvement pourrait tirer sur la connexion.
- Utilisez des clips de câble ou un support similaire pour maintenir le chemin de dissimulation.
- Gardez le trajet accessible pour une inspection future lorsque c'est pratique.

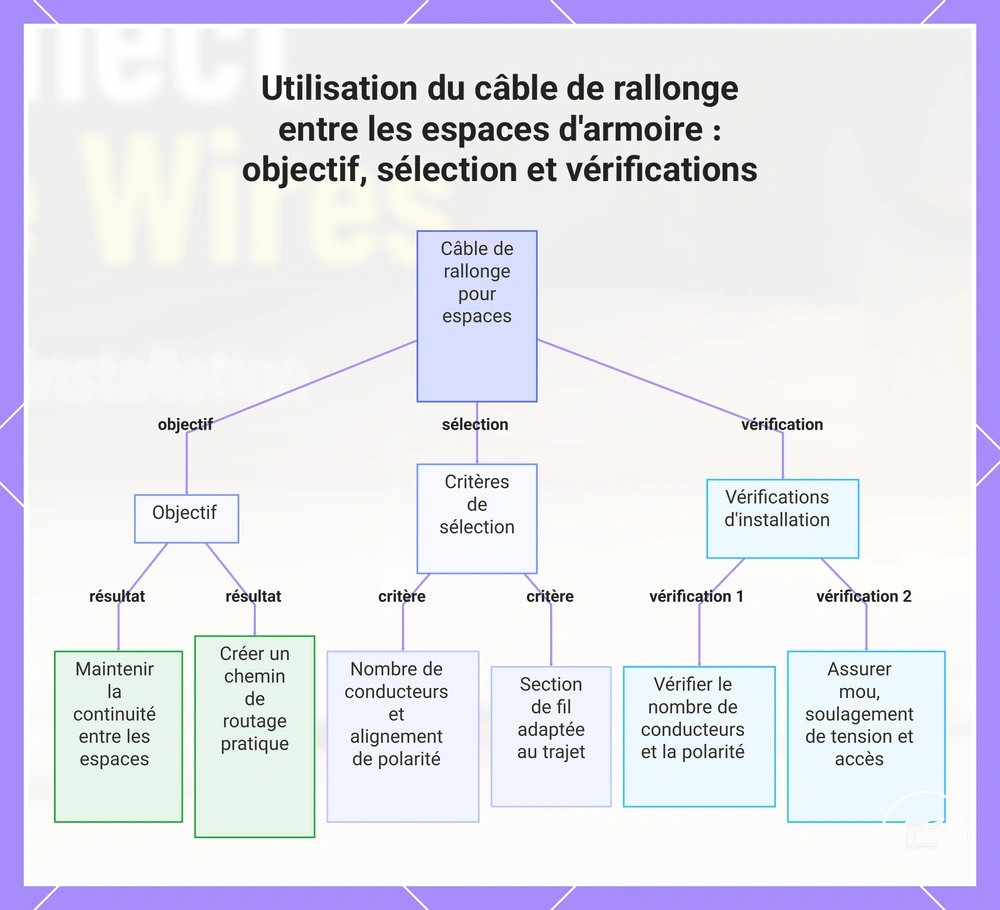

Ce diagramme montre l'objectif de l'utilisation d'un câble de rallonge pour combler les espaces entre les armoires, les critères de sélection clés et les vérifications d'installation essentielles pour assurer la continuité et un cheminement pratique.
Faire correspondre le fil de rallonge aux rubans monochromes, RGB, RGBW ou CCT
Le fil de rallonge doit correspondre au type de canal du ruban pour que chaque chemin de circuit requis se poursuive correctement. Le nombre de conducteurs, la polarité et l'ordre des canaux doivent correspondre à la configuration du ruban.
Un ruban monochrome utilise une disposition à deux fils avec un fil positif et un chemin de retour négatif, tandis que les rubans RGB, RGBW et CCT utilisent des connexions de fil de canal supplémentaires. L'orientation du connecteur doit maintenir chaque fil de canal aligné avec son point de contact prévu. Même lorsque le nombre de conducteurs correspond, la polarité et l'ordre des canaux doivent correspondre pour maintenir un mappage de circuit correct.
Le tableau ci-dessous compare les types de rubans courants et les vérifications de correspondance des fils nécessaires avant de connecter un fil de rallonge.
| Type de ruban | Conducteurs requis | Vérification de correspondance | Risque en cas d'erreur |
|---|---|---|---|
| Ruban monochrome | 2 fils | Fil positif et alignement de la polarité | La connexion peut ne pas fonctionner comme prévu |
| RGB | 4 broches | Nombre de conducteurs, polarité et ordre des canaux | Les canaux de couleur peuvent ne pas correspondre correctement |
| RGBW | 5 broches | Fil positif, canal blanc et mappage des fils de canal | Le comportement des canaux peut différer du mappage prévu |
| CCT | Ruban multicanal | Polarité et orientation des canaux chaud et froid | La réponse des canaux chaud et froid peut ne pas suivre l'ordre prévu |
Utiliser un fil de rallonge entre les espaces de placards et les emplacements d'alimentation
Lorsqu'un espace entre placards sépare deux sections de ruban LED ou que l'emplacement d'alimentation est éloigné de la ligne d'éclairage, un fil de rallonge peut relier la distance sans forcer le ruban autour de chaque obstacle. Cette approche permet de maintenir la continuité entre les sections de placard séparées et crée un chemin d'acheminement plus pratique. C'est pourquoi le fil de rallonge est souvent utilisé entre les espaces de placards et les points de connexion éloignés.
Le choix du fil de rallonge dépend de la longueur du trajet, du nombre de conducteurs et du chemin d'accès disponible dans l'agencement du placard. Le nombre de conducteurs doit correspondre au type de ruban afin que la polarité et la correspondance des canaux restent alignées tout au long de la connexion. Les exigences de section de fil peuvent varier selon la puissance du ruban, la distance et les recommandations du fabricant, donc la planification du trajet est généralement plus importante que de supposer qu'une seule taille de fil convient à chaque installation. Un acheminement accessible facilite également les inspections et ajustements ultérieurs si la configuration du placard change.
Un espace entre placards est la condition, le fil de rallonge est l'attribut, et la continuité maintenue est l'effet recherché. Lorsque l'espace passe près d'une ouverture d'appareil, entre des placards supérieurs séparés, ou vers une position d'adaptateur éloignée, le trajet du fil doit permettre l'accès tout en réduisant les tensions inutiles sur les extrémités des connecteurs. Le nombre de conducteurs et la polarité doivent rester adaptés tout au long du parcours. Pour les limites connexes sur l'adaptation des composants, voir compatibilité des connecteurs et de l’alimentation.
Avant de finaliser le trajet, vérifiez ces conditions de connexion et d'acheminement :
- Confirmez que le fil de rallonge correspond au nombre de conducteurs requis.
- Vérifiez que les extrémités du connecteur s'alignent avec la polarité prévue.
- Choisissez une section de fil appropriée pour la longueur du trajet et les exigences du ruban.
- Laissez suffisamment de mou pour éviter toute tension lors des mouvements du placard ou de la maintenance.
- Ajoutez une gestion de traction là où un mouvement pourrait tirer sur la connexion.
- Utilisez des clips de câble ou un support similaire pour maintenir le chemin de dissimulation.
- Gardez le trajet accessible pour une inspection future lorsque c'est pratique.

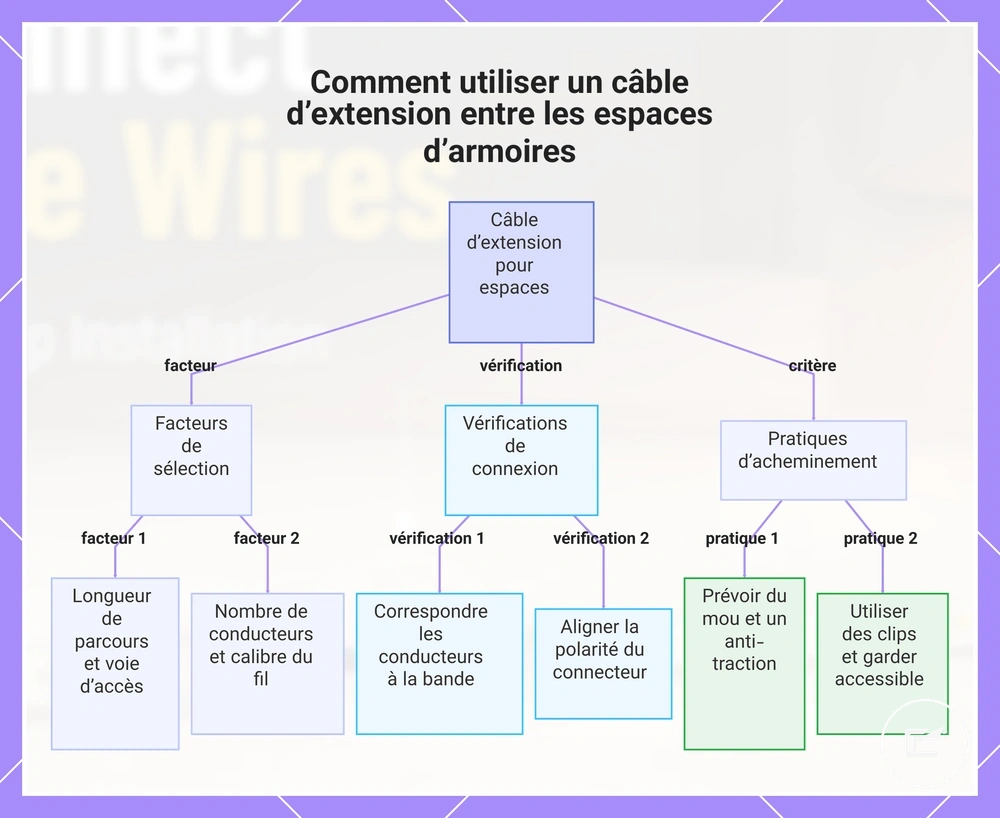

Ce schéma présente les facteurs clés pour choisir un câble de rallonge, les conditions de cheminement à prendre en compte et les étapes de vérification finales pour une installation réussie.
Utiliser des connecteurs d'angle pour les bords intérieurs et les changements d'angle
Lorsqu'un bord intérieur de placard crée un changement d'angle qui solliciterait ou soulèverait le ruban LED, un connecteur d'angle peut maintenir le ruban plus plat dans le virage. Un connecteur d'angle est utile lorsque plier le ruban rendrait le trajet peu fiable ou visuellement irrégulier.
Un connecteur en L ou un connecteur flexible doit maintenir l'alignement des plages en cuivre et la polarité corrects à travers l'angle. L'espacement d'angle, le support adhésif et la gestion de traction affectent si la connexion reste en place après le montage. Par exemple, un bord intérieur sous un placard peut nécessiter un connecteur flexible court pour que les deux extrémités du ruban restent à plat sur leurs surfaces de montage.
Utilisez ces étapes locales lors de l'installation d'un connecteur d'angle à travers un changement d'angle :
- Alignez les extrémités du ruban avec le connecteur d'angle afin que les plages en cuivre rencontrent les points de contact corrects.
- Vérifiez la polarité avant l'insertion pour que les chemins positif et négatif se poursuivent à travers le changement d'angle.
- Insérez chaque extrémité du ruban dans le connecteur en L ou le connecteur flexible sans forcer les plages au-delà de la zone de contact.
- Sécurisez le trajet du fil avec un support adhésif et une gestion de traction afin que le mouvement d'angle ne tire pas sur la connexion.

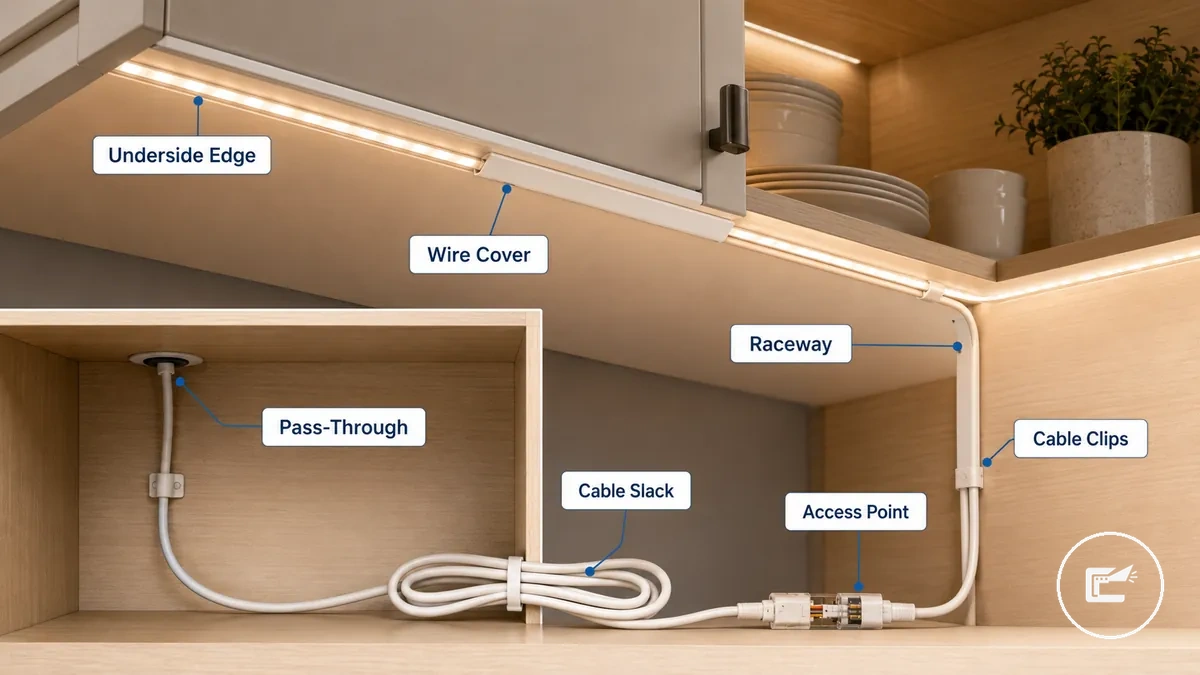

Cacher les fils de rubans LED sous et dans les placards
Lorsque le câblage des rubans LED reste visible le long des surfaces du placard, l'installation peut sembler inachevée et le trajet du fil peut être plus exposé aux mouvements accidentels. Pour cacher efficacement les fils de rubans LED, le trajet doit suivre les caractéristiques du placard, comme un bord inférieur, le dos du placard ou un espace d'étagère, tout en préservant l'accès d'inspection.
Cacher les fils de rubans LED sous et dans les placards fonctionne mieux lorsque le câblage reste dissimulé des lignes de vue normales sans piéger les futurs points d'accès. L'image montre des méthodes de gestion des fils qui maintiennent une finition nette tout en gardant les connexions accessibles.
Un bord inférieur peut dissimuler les fils de la vue, tandis que le dos du placard peut offrir un trajet protégé plus long. Un cache-fil, une goulotte ou un canal de surface peut aider à organiser la gestion des câbles le long des surfaces exposées. Les points de passage appropriés dépendent du matériau du placard, de l'accessibilité du trajet et de la nécessité de maintenir du mou dans les câbles et un accès d'inspection futur.
Caché de la vue n'est pas la même chose qu'inaccessible. Les clips de câble, le mou des câbles et les points de connexion accessibles aident à préserver la maintenabilité, tandis que les trajets dissimulés qui emprisonnent le câblage peuvent rendre l'accès d'inspection plus difficile. Avant de couvrir les points de connexion, examinez les vérifications de câblage sûr pour confirmer que le câblage dissimulé reste inspectable et maintenable.
- Acheminez les fils le long d'un bord inférieur lorsque le profil du placard peut dissimuler le trajet des lignes de vue normales.
- Utilisez le dos du placard lorsqu'un trajet dissimulé plus long est nécessaire et que l'accès d'inspection reste disponible.
- Utilisez un cache-fil ou une goulotte là où le câblage monté en surface resterait autrement visible.
- Sécurisez le trajet avec des clips de câble pour réduire les mouvements et aider à maintenir le contrôle de la tension.
- Laissez du mou dans les câbles près des points de connexion accessibles pour faciliter une inspection ou un ajustement futur.
- Utilisez un passage approprié qui permet l'acheminement tout en préservant l'accès au chemin du fil.
Acheminer les fils à travers le dos des placards, les bords et les espaces
L'acheminement des fils dans les espaces du placard commence par le choix d'un trajet caché qui reste accessible pour les vérifications et ajustements futurs. Le dos des placards, les bords latéraux, les espaces d'étagère et les espaces de placard attenants peuvent offrir des chemins pratiques lorsque le mou des câbles et l'accès sont préservés, faisant du dos du placard, du bord latéral, de l'espace d'étagère et du placard attenant les surfaces d'acheminement principales.
Chaque trajet modifie différemment la visibilité, l'accès et la tension. Un trajet caché doit rester un trajet accessible, et le mou des câbles doit être maintenu près des points de connexion pour réduire la tension lors de l'inspection ou du repositionnement. Évitez de vous fier au perçage structurel car l'adéquation du passage dépend de la construction du placard et de conditions qui peuvent nécessiter un jugement professionnel.
Utilisez ces options de trajet pour équilibrer dissimulation, accès et contrôle de la tension :
- Dos du placard : Offre un trajet caché le long de la surface arrière ; aide à réduire la visibilité ; conservez un trajet accessible pour l'inspection future.
- Coin arrière : Utilise le dos du placard et la transition d'angle pour dissimuler le câblage ; peut garder le chemin hors des lignes de vue normales ; maintenez du mou dans les câbles pour réduire la tension au virage.
- Bord latéral : Suit un trajet le long du bord vertical intérieur ; peut faciliter l'accès depuis le côté du placard ; évitez un acheminement serré qui pourrait augmenter la tension du câble.
- Espace d'étagère : Utilise un espace d'étagère comme passage entre les espaces ; peut simplifier l'accès à travers les sections de placard ; l'adéquation dépend du dégagement disponible et de la construction du placard.
- Placard attenant : Prolonge le trajet à travers un espace de placard attenant ; peut maintenir le câblage dissimulé tout en restant accessible ; assurez-vous que l'accès d'inspection reste disponible après l'installation.
- Espace d'appareil : Utilise un espace d'appareil là où la visibilité est réduite ; peut supporter un trajet caché lorsque l'accès reste possible ; évitez de coincer le câblage là où l'inspection devient difficile.
Utiliser des goulottes, des cache-fils et des clips de câble pour une finition nette
L'organisation du câblage visible des rubans LED commence par le choix d'un accessoire qui correspond au trajet de surface et aux besoins d'accès. Les goulottes, les cache-fils et les clips de câble aident à gérer le câblage une fois le chemin de connexion choisi, en supportant un trajet de surface plus net tout en maintenant l'accès via les goulottes, les cache-fils et les clips de câble.
La possibilité de démontage, l'ajustement à la surface et le contrôle de la tension devraient guider le choix. Les clips adhésifs peuvent convenir à un dessous de placard lorsque l'état de la surface supporte la fixation, tandis que les clips à vis peuvent être adaptés là où la surface de montage le permet. Un cache-fil ou un canal à profil bas peut aider à maintenir un accès de service dans une configuration de gestion démontable, et le mou des câbles doit rester disponible pour supporter le contrôle de la tension et les ajustements futurs.
Les accessoires remplissent différents rôles de gestion des fils. Utilisez la comparaison ci-dessous pour faire correspondre le type d'accessoire au trajet de surface et à l'exigence d'accès prévus.
| Accessoire | Meilleure utilisation | Précaution |
|---|---|---|
| Goulotte | Gestion d'un trajet de surface avec un canal à profil bas pour une finition plus nette | L'accès de service doit rester disponible après l'installation |
| Cache-fil | Réduction de la visibilité des fils le long des surfaces de placard exposées | L'apparence nette peut dépendre du matériau du placard, de l'état de la surface et de la correspondance des couleurs |
| Clips de câble | Maintien du câblage en position et support du contrôle de la tension | Les clips adhésifs peuvent varier en adhérence selon la texture de la surface, la finition du placard et le poids du câble |
Utiliser un fil de rallonge entre les espaces de placards et les emplacements d'alimentation
Lorsqu'un espace entre placards sépare deux sections de ruban LED ou que l'emplacement d'alimentation est éloigné de la ligne d'éclairage, un fil de rallonge peut relier la distance sans forcer le ruban autour de chaque obstacle. Cette approche permet de maintenir la continuité entre les sections de placard séparées et crée un chemin d'acheminement plus pratique. C'est pourquoi le fil de rallonge est souvent utilisé entre les espaces de placards et les points de connexion éloignés.
Le choix du fil de rallonge dépend de la longueur du trajet, du nombre de conducteurs et du chemin d'accès disponible dans l'agencement du placard. Le nombre de conducteurs doit correspondre au type de ruban afin que la polarité et la correspondance des canaux restent alignées tout au long de la connexion. Les exigences de section de fil peuvent varier selon la puissance du ruban, la distance et les recommandations du fabricant, donc la planification du trajet est généralement plus importante que de supposer qu'une seule taille de fil convient à chaque installation. Un acheminement accessible facilite également les inspections et ajustements ultérieurs si la configuration du placard change.
Un espace entre placards est la condition, le fil de rallonge est l'attribut, et la continuité maintenue est l'effet recherché. Lorsque l'espace passe près d'une ouverture d'appareil, entre des placards supérieurs séparés, ou vers une position d'adaptateur éloignée, le trajet du fil doit permettre l'accès tout en réduisant les tensions inutiles sur les extrémités des connecteurs. Le nombre de conducteurs et la polarité doivent rester adaptés tout au long du parcours. Pour les limites connexes sur l'adaptation des composants, voir compatibilité des connecteurs et de l’alimentation.
Avant de finaliser le trajet, vérifiez ces conditions de connexion et d'acheminement :

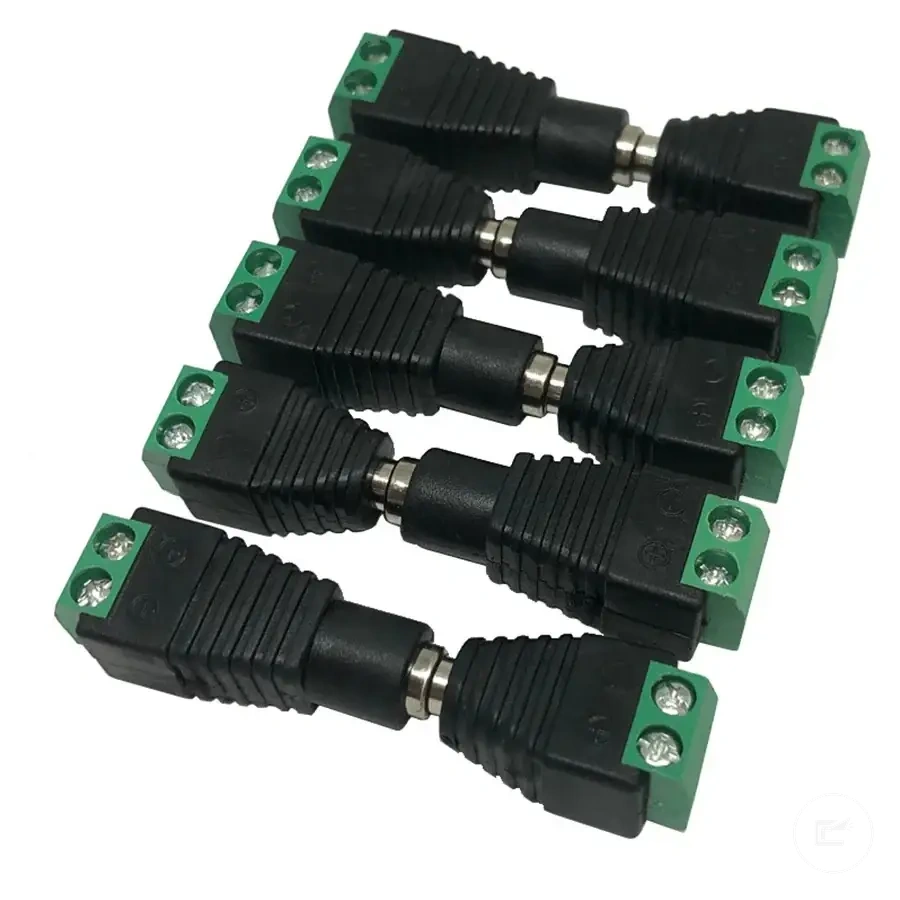

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.
- Confirmez que le fil de rallonge correspond au nombre de conducteurs requis.
- Vérifiez que les extrémités du connecteur s'alignent avec la polarité prévue.
- Choisissez une section de fil appropriée pour la longueur du trajet et les exigences du ruban.
- Laissez suffisamment de mou pour éviter toute tension lors des mouvements du placard ou de la maintenance.
- Ajoutez une gestion de traction là où un mouvement pourrait tirer sur la connexion.
- Utilisez des clips de câble ou un support similaire pour maintenir le chemin de dissimulation.
- Gardez le trajet accessible pour une inspection future lorsque c'est pratique.

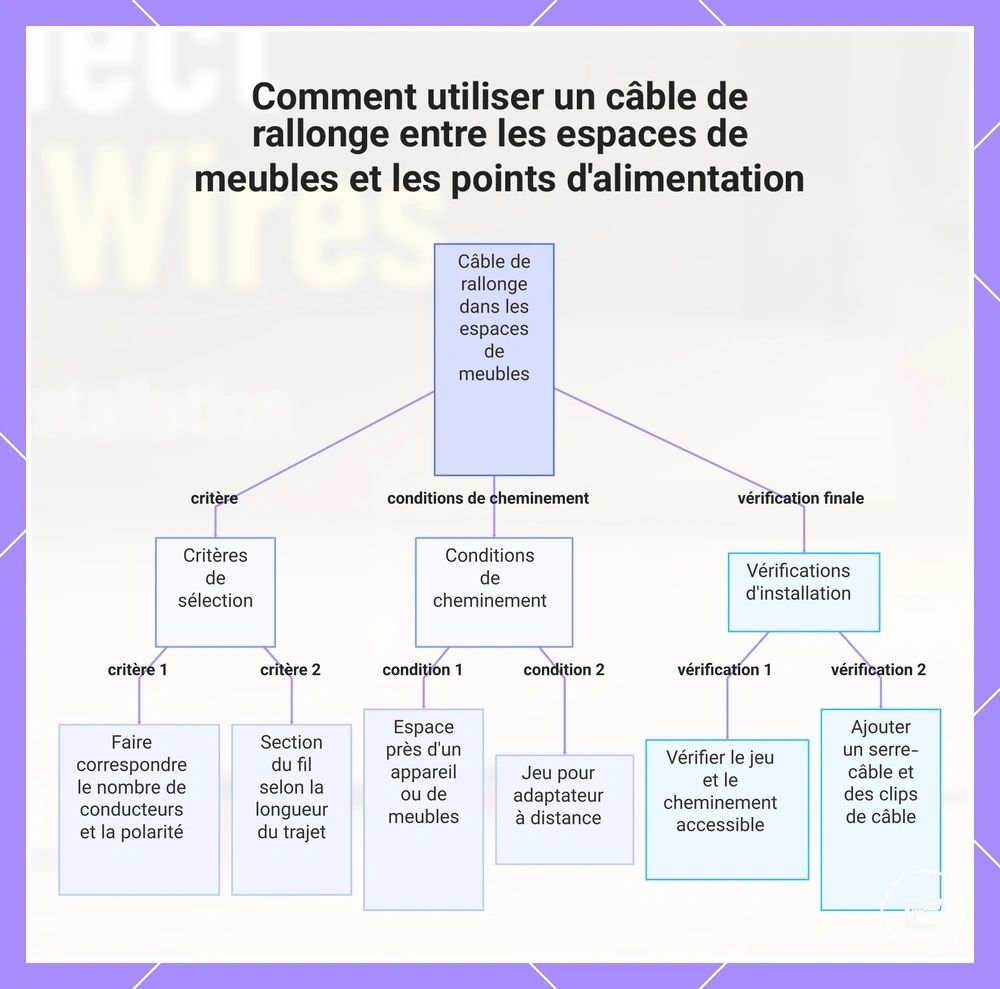

Ce graphique montre les facteurs clés de sélection, les vérifications de connexion et les pratiques d’acheminement pour utiliser un câble d’extension afin de franchir les espaces entre les sections d’armoires.
Utiliser un fil de rallonge entre les espaces de placards et les emplacements d'alimentation
Lorsqu'un espace entre placards sépare deux sections de ruban LED ou que l'emplacement d'alimentation est éloigné de la ligne d'éclairage, un fil de rallonge peut relier la distance sans forcer le ruban autour de chaque obstacle. Cette approche permet de maintenir la continuité entre les sections de placard séparées et crée un chemin d'acheminement plus pratique. C'est pourquoi le fil de rallonge est souvent utilisé entre les espaces de placards et les points de connexion éloignés.
Le choix du fil de rallonge dépend de la longueur du trajet, du nombre de conducteurs et du chemin d'accès disponible dans l'agencement du placard. Le nombre de conducteurs doit correspondre au type de ruban afin que la polarité et la correspondance des canaux restent alignées tout au long de la connexion. Les exigences de section de fil peuvent varier selon la puissance du ruban, la distance et les recommandations du fabricant, donc la planification du trajet est généralement plus importante que de supposer qu'une seule taille de fil convient à chaque installation. Un acheminement accessible facilite également les inspections et ajustements ultérieurs si la configuration du placard change.
Un espace entre placards est la condition, le fil de rallonge est l'attribut, et la continuité maintenue est l'effet recherché. Lorsque l'espace passe près d'une ouverture d'appareil, entre des placards supérieurs séparés, ou vers une position d'adaptateur éloignée, le trajet du fil doit permettre l'accès tout en réduisant les tensions inutiles sur les extrémités des connecteurs. Le nombre de conducteurs et la polarité doivent rester adaptés tout au long du parcours. Pour les limites connexes sur l'adaptation des composants, voir compatibilité des connecteurs et de l’alimentation.
Avant de finaliser le trajet, vérifiez ces conditions de connexion et d'acheminement :
- Confirmez que le fil de rallonge correspond au nombre de conducteurs requis.
- Vérifiez que les extrémités du connecteur s'alignent avec la polarité prévue.
- Choisissez une section de fil appropriée pour la longueur du trajet et les exigences du ruban.
- Laissez suffisamment de mou pour éviter toute tension lors des mouvements du placard ou de la maintenance.
- Ajoutez une gestion de traction là où un mouvement pourrait tirer sur la connexion.
- Utilisez des clips de câble ou un support similaire pour maintenir le chemin de dissimulation.
- Gardez le trajet accessible pour une inspection future lorsque c'est pratique.

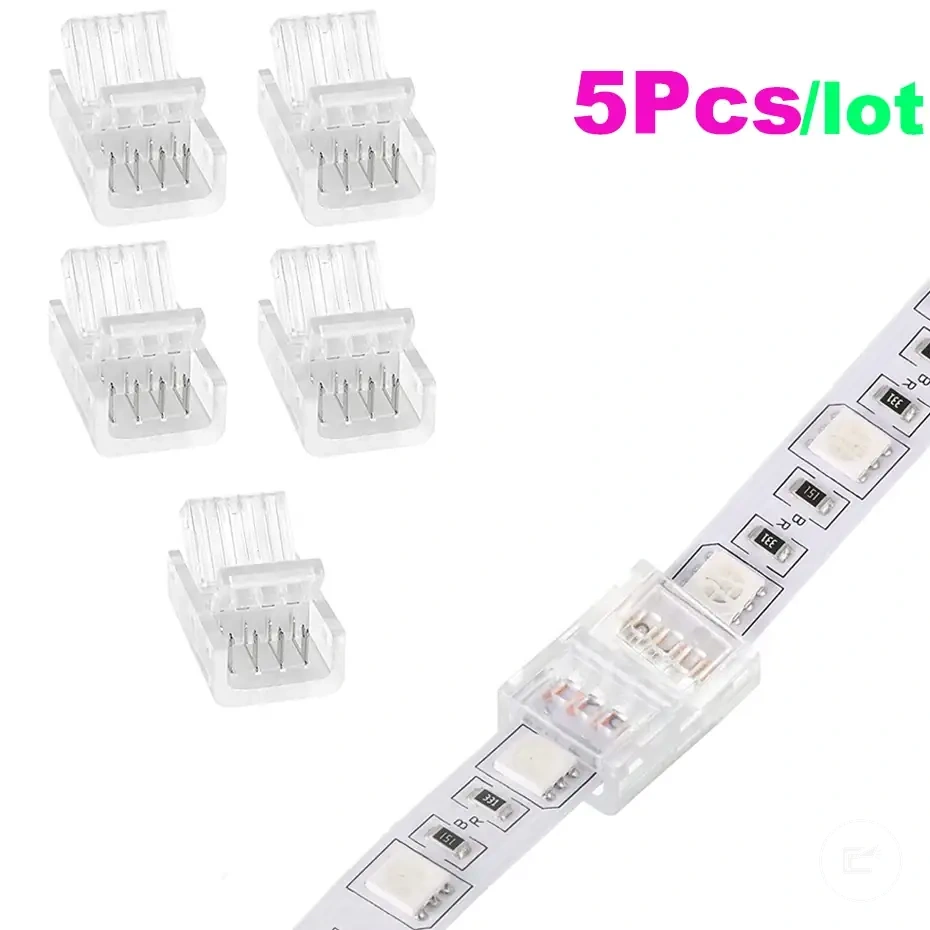

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.
