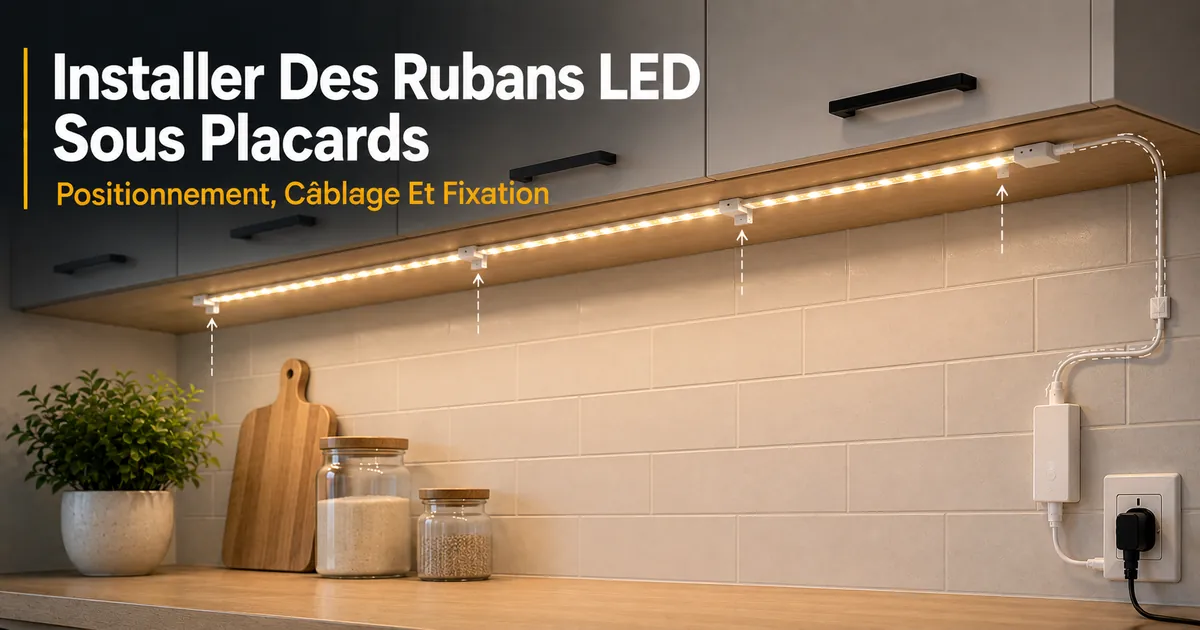

Installation de rubans LED sous les placards

L'installation de rubans LED sous les placards commence par la planification du tracé du ruban sur la face inférieure du placard, la confirmation d'une alimentation basse tension adaptée et le choix d'une méthode de montage adaptée aux conditions d'installation. Le processus peut affecter la luminosité, la visibilité du chemin de câble et l'accès futur aux composants. Cette page se concentre sur les décisions pratiques d'installation pour les accessoires pour rubans LED et éclairage de placards tout en limitant le périmètre à la préparation, aux vérifications des connexions, au placement et aux considérations de montage.

Une installation correcte dépend des conditions de la surface du placard, du type de ruban, de la méthode d'alimentation, de la conception des connecteurs, des conditions thermiques et de la planification du chemin de câble. Un dessous de placard propre et sec peut supporter un montage adhésif, tandis que des longueurs plus grandes, des composants de montage plus lourds ou des agencements plus complexes peuvent nécessiter un support de montage supplémentaire, une planification des rallonges de câble ou des vérifications des connecteurs avant l'installation finale.

Avant de commencer le montage, il est utile de vérifier l'accès à l'alimentation, la compatibilité de tension, l'orientation des connecteurs et le tracé prévu entre l'alimentation et le ruban. Un test précoce peut aider à identifier les problèmes de connexion, une luminosité irrégulière ou une contrainte sur le câble alors que les ajustements restent faciles à effectuer.

Les installations basse tension sont souvent adaptées aux travaux de bricolage prudents lorsque la compatibilité des composants et le routage des câbles sont clairs. Si l'installation implique du câblage secteur, du câblage dissimulé, des drivers câblés ou une capacité électrique incertaine, une évaluation par un électricien qualifié peut être appropriée.

Vérifications avant l'installation sous les placards

La faisabilité d'une installation sous les placards dépend de l'état du placard, de l'accès à l'alimentation, de la compatibilité du ruban et des conditions de travail avant le début du montage. Une courte vérification préalable à l'installation peut réduire les risques de mauvaise adhérence, de cheminement de câble difficile ou de problèmes de connexion électrique. Vérifier ces critères tôt permet de déterminer si une installation en DIY est réalisable ou si une préparation supplémentaire est nécessaire.

Concentrez-vous sur la surface du placard, l'emplacement de la prise, la position du driver, la compatibilité de tension, la longueur du tracé du ruban, et tout perçage ou câblage direct prévu. Chaque condition peut affecter l'ajustement de l'installation, la gestion des câbles et l'accès pour la maintenance future.

• Si la surface du placard n'est pas propre et sèche, le montage adhésif peut être moins fiable et une préparation de la surface peut être nécessaire avant l'installation.
• Si l'accès à l'alimentation est éloigné de la zone d'installation, confirmez que le chemin de câble reste pratique et ne crée pas de connexions visibles ou sous tension.
• Si un kit basse tension utilise un driver séparé, vérifiez que l'emplacement du driver reste accessible après l'installation.
• Si la tension du ruban, le type de connecteur et les spécifications de l'alimentation ne correspondent pas, des problèmes de compatibilité peuvent survenir lors des tests ou du fonctionnement.
• Si la longueur prévue du tracé est plus longue que prévu, vérifiez la disposition avant le montage pour réduire le risque de reprise.
• Si un perçage est nécessaire, inspectez le matériau du placard et la zone environnante pour réduire le risque de dommages involontaires au dessous du placard ou aux composants dissimulés.

Lors de l'évaluation des risques d'installation, commencez par des vérifications simples avant de monter un ruban. Consulter safety before installation peut aider à identifier les conditions qui peuvent nécessiter une planification supplémentaire, en particulier lorsque la compatibilité de tension, le choix du connecteur, l'espacement thermique ou le routage des câbles restent incertains.

Une installation basse tension avec un kit à brancher peut convenir pour une installation en DIY lorsque l'accès à l'alimentation, le routage des câbles et l'ajustement des composants sont clairs. Si un câblage direct, des charges électriques incertaines, des placards endommagés ou des travaux électriques sur le secteur sont impliqués, une évaluation par un électricien qualifié ou un autre professionnel qualifié peut être appropriée.

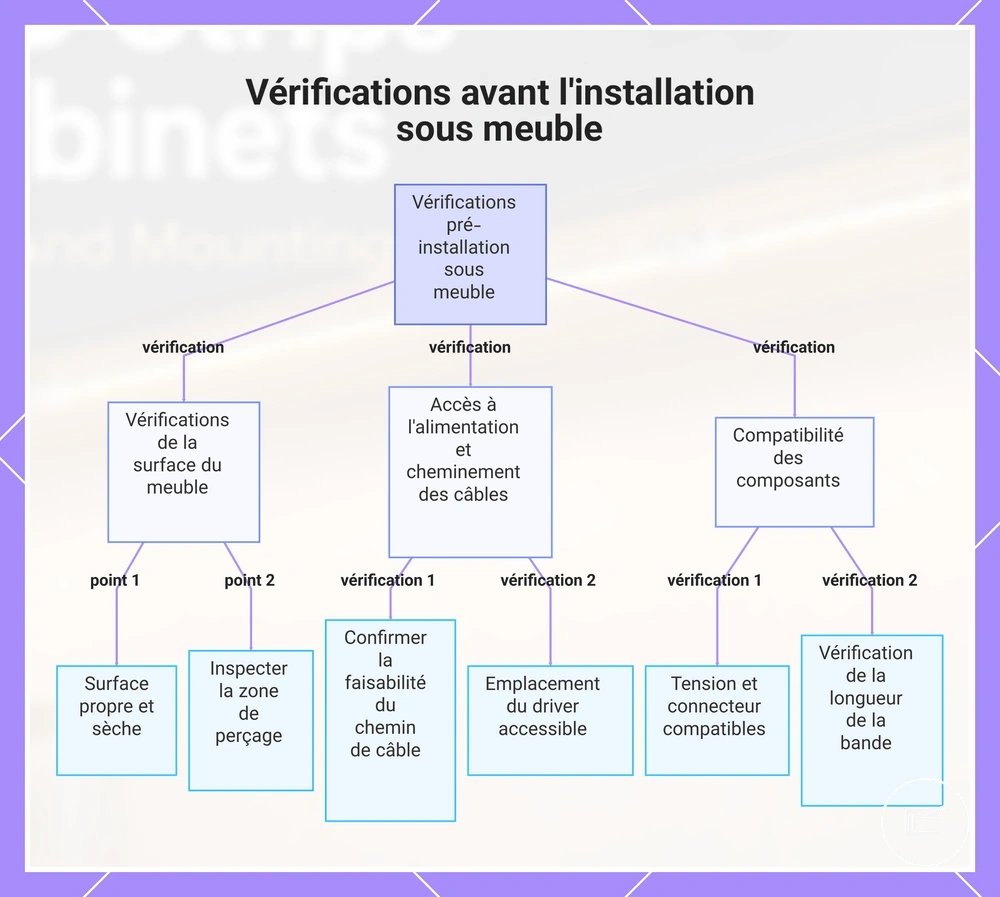

Ce graphique présente les principales vérifications pré-installation pour un éclairage sous meuble, couvrant la surface du meuble, l'accès à l'alimentation et le cheminement des câbles, ainsi que la compatibilité des composants.

Quand l'installation en DIY est adaptée

L'installation en DIY est généralement adaptée lorsqu'un kit basse tension utilise une connexion par prise et que la surface du placard, l'accès à l'alimentation et la compatibilité des composants sont clairs. Cela s'applique aux installations d'éclairage de placards où le chemin d'alimentation peut être planifié facilement et où l'installation ne dépend pas d'un câblage direct.

• Si la surface du placard est propre et sèche, le montage adhésif peut être plus facile à positionner et à évaluer avant le placement final.
• Si une prise est accessible près de la zone d'installation, l'accès à l'alimentation et la planification du chemin de câble sont souvent plus simples.
• Si le kit basse tension comprend une alimentation, un driver et un système de connecteurs correspondants, les vérifications de compatibilité sont généralement plus directes.
• Si le ruban suit un tracé simple et droit, le placement et l'ajustement peuvent être plus faciles à confirmer avant le montage.
• Si des connecteurs pris en charge par le fabricant sont utilisés, les points de connexion peuvent être plus faciles à inspecter lors des tests.

Une installation basse tension peut être un choix adapté pour une installation en DIY lorsque ces conditions sont remplies. Si un câblage direct, des charges électriques incertaines ou des modifications de câblage sont impliqués, la décision d'adéquation peut changer et une évaluation par un professionnel qualifié peut être appropriée.

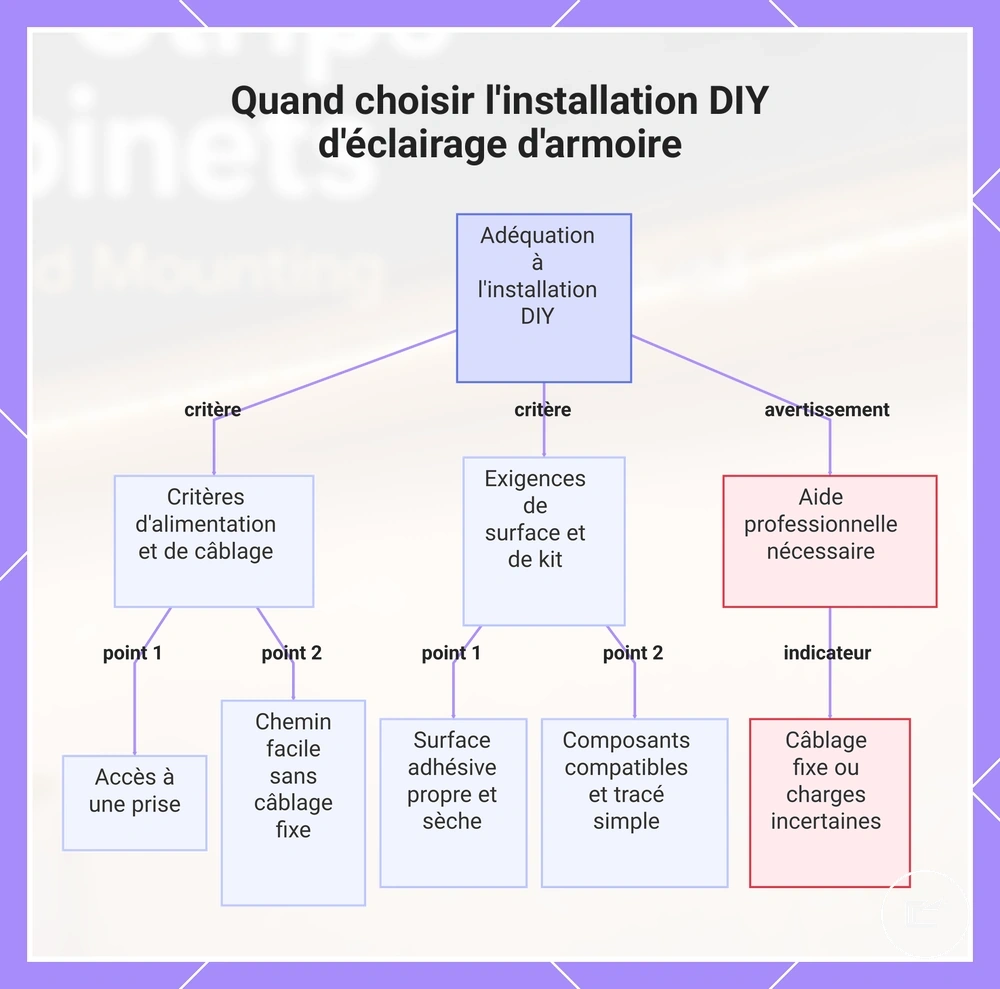

Ce graphique montre les conditions clés qui rendent l'éclairage d'armoire basse tension adapté à une installation DIY et identifie quand une évaluation professionnelle est nécessaire.

Quand un électricien est nécessaire

Un électricien est nécessaire lorsque l'installation implique un câblage secteur, un driver câblé, un câblage dissimulé, un cheminement soumis aux normes ou une capacité électrique incertaine. Ces conditions sortent de la limite basse tension et peuvent affecter la sécurité de l'installation.

• Si un câblage direct est requis au lieu d'une connexion par prise, un électricien qualifié doit gérer la décision de raccordement au secteur.
• Si un câblage dissimulé ou une jonction cachée est présent, l'installation doit être considérée comme un point d'escalade plutôt qu'une tâche de bricolage.
• Si un câblage endommagé est découvert, arrêtez l'installation et demandez l'avis d'un professionnel avant de continuer.
• Si la capacité électrique n'est pas claire ou si une condition de surcharge peut exister, une évaluation supplémentaire est nécessaire avant d'ajouter un équipement d'éclairage de placard.
• Si les spécifications du driver câblé ne peuvent pas être confirmées, la compatibilité et le risque d'installation peuvent être difficiles à évaluer.
• Si le cheminement des câbles dépend d'espaces dissimulés ou d'un routage soumis aux normes, un professionnel qualifié peut être nécessaire pour déterminer une approche adaptée.

La limite basse tension aide à séparer les installations d'éclairage de placard par prise des situations qui impliquent un câblage secteur ou des conditions électriques incertaines. Lorsque ces signaux d'escalade sont présents, un électricien qualifié est la prochaine étape appropriée.

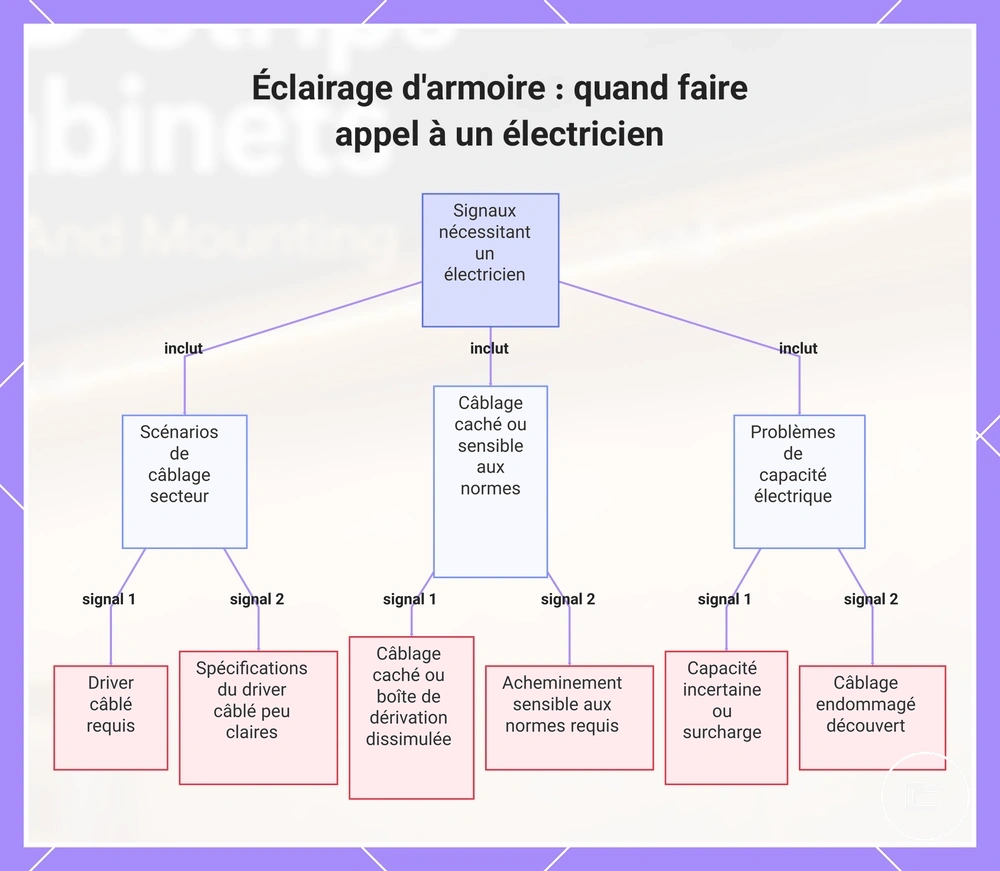

Ce diagramme identifie les principaux signaux d'escalade qui indiquent qu'un électricien est nécessaire pour l'installation d'un éclairage d'armoire.

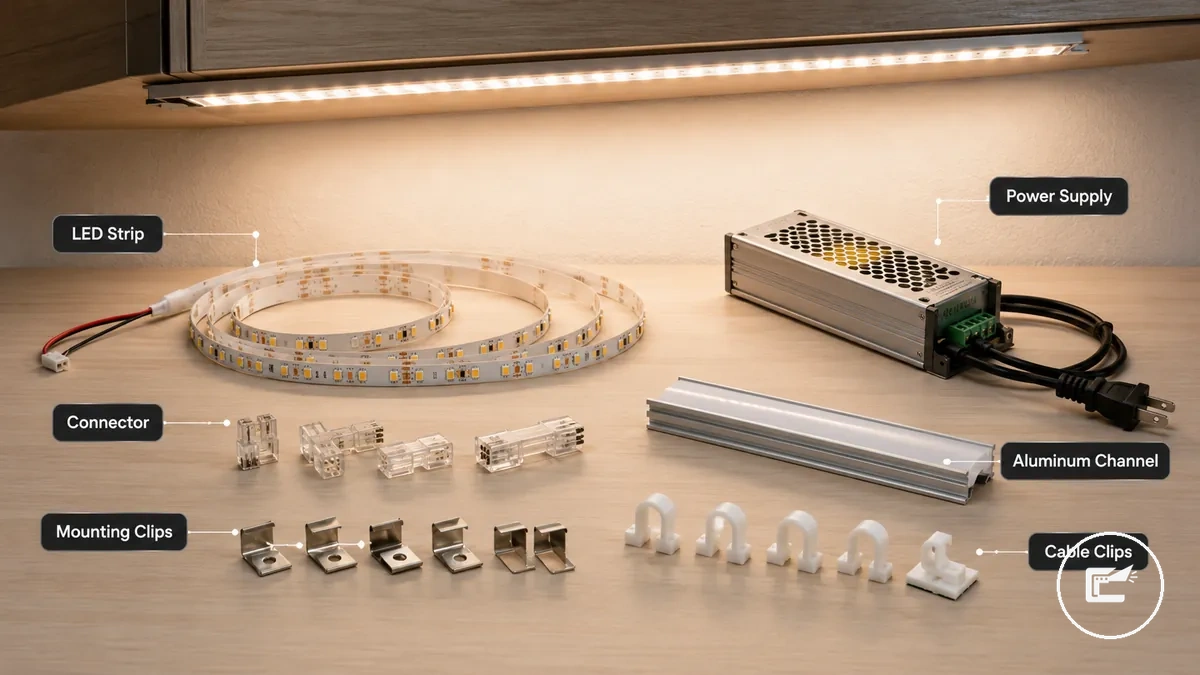

Outils, composants et pièces de montage nécessaires

Les outils, composants et pièces de montage sont les éléments qui assurent la distribution de l'alimentation, le montage du ruban, les connexions et le contrôle des câbles lors d'une installation de rubans LED sous les placards. Chaque pièce remplit un rôle spécifique dans l'installation, la liste doit donc rester centrée sur la fonction plutôt que sur la sélection de produits. Identifier les composants nécessaires avant le montage peut réduire les problèmes de compatibilité, les chemins de câble mal organisés ou les ajustements de montage ultérieurs.

Un ruban LED et une alimentation forment le système d'installation principal. Les connecteurs, les rallonges de câble et les clips de câble aident à gérer le cheminement et les points de connexion. Le ruban adhésif, les clips de montage, le profilé aluminium, le cache diffuseur, le nettoyant, le mètre ruban et les ciseaux facilitent la préparation de la surface, le placement et l'ajustement selon les besoins.

La sélection des composants dépend des conditions d'installation. Les clips de montage ou un profilé aluminium peuvent être utiles lorsqu'un soutien supplémentaire est préféré au-delà du simple ruban adhésif, tandis que les accessoires de rallonge de câble peuvent aider lorsque l'emplacement de l'alimentation crée un chemin de câble plus long. Avant de choisir les pièces, consultez la planification de l’alimentation et des connecteurs pour confirmer les exigences de tension, de connecteur et de compatibilité.

Composant	Rôle dans l'installation	Quand c'est important	Précautions
Ruban LED	Source lumineuse principale	Requis pour la ligne d'éclairage	La compatibilité dépend du système d'alimentation
Alimentation	Fournit l'alimentation de fonctionnement	Nécessaire lorsque le ruban nécessite une alimentation externe	La compatibilité de tension doit être confirmée
Connecteur	Assemble les sections de ruban ou les composants	Utile lorsque des connexions directes sont nécessaires	L'ajustement du connecteur peut varier selon le type de ruban

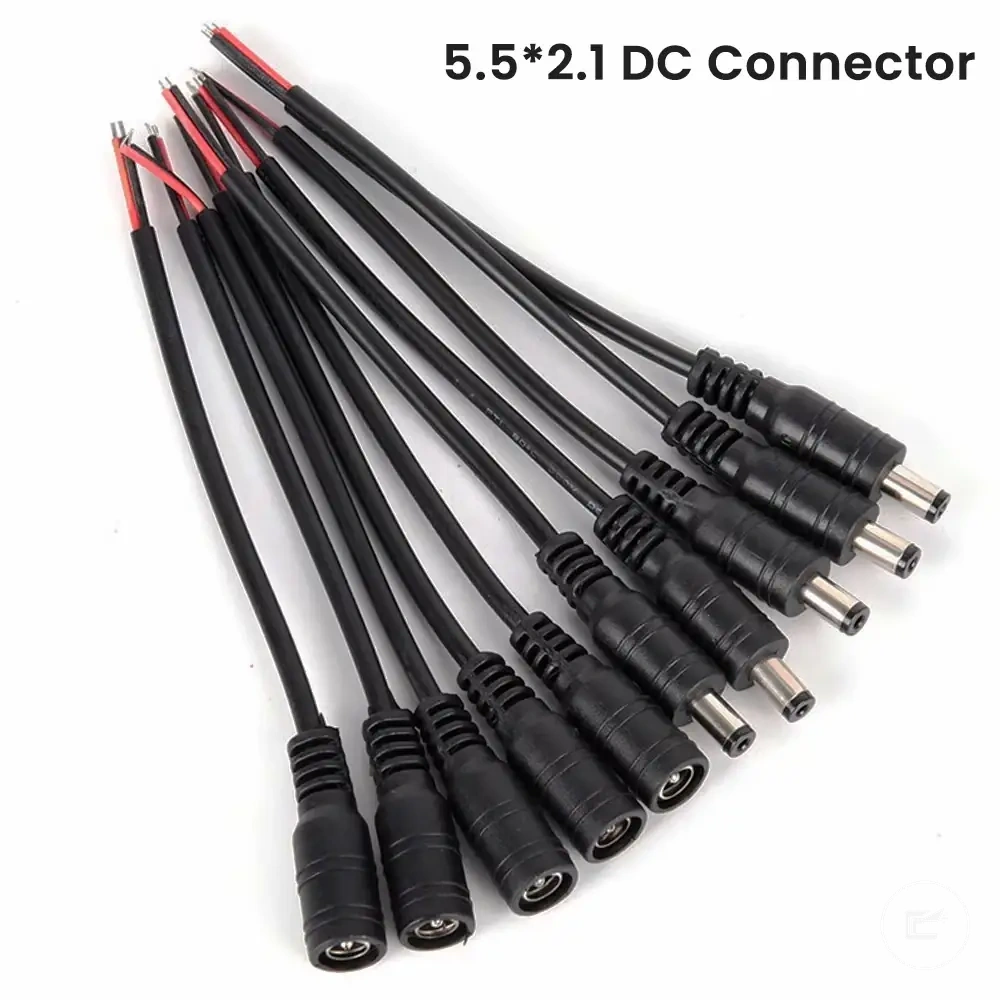

Rallonge de câble	Prolonge le chemin de câble	Utile lorsque l'accès à l'alimentation est plus éloigné	Confirmez la compatibilité avant utilisation
Ruban adhésif	Soutient le montage du ruban	Fonctionne mieux sur une surface propre	L'état de la surface peut affecter l'adhérence
Clips de montage	Ajoutent un support mécanique	Utile lorsqu'une rétention supplémentaire est préférée	Peuvent nécessiter un perçage selon l'installation
Profilé aluminium	Soutient le placement et la protection du ruban	Utile pour une ligne montée plus nette	L'ajustement dépend de l'espace disponible dans le placard
Cache diffuseur	Couvre le ruban monté	Souvent associé à un profilé aluminium	Doit correspondre au profilé choisi
Clips de câble	Contrôlent le cheminement des câbles	Utiles pour les passages de câbles visibles	Le placement peut affecter l'accès futur
Nettoyant	Prépare la surface du placard	Utile avant le montage adhésif	La surface doit être sèche avant l'installation
Mètre ruban	Soutient la planification de l'agencement	Utile avant la coupe ou le montage	Vérifiez les mesures avant l'installation
Ciseaux	Utilisés lorsque la coupe est applicable	Peuvent être nécessaires lors de la préparation du ruban	Coupez uniquement là où la conception du ruban le permet

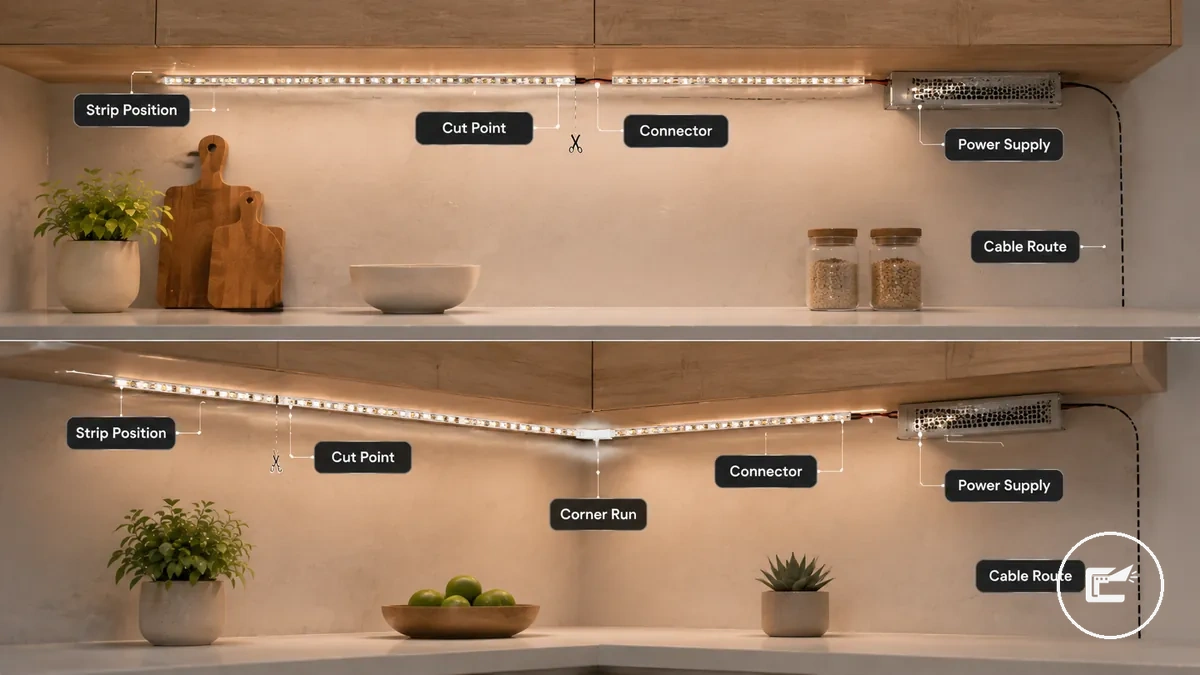

Planification de la position du ruban, de la longueur et du chemin d'alimentation

La planification de l'installation de rubans LED sous les placards commence par décider où le ruban se trouve sur le dessous du placard, jusqu'où il s'étend et comment le chemin d'alimentation basse tension l'atteint avant le début du montage. Le placement peut affecter le rendement lumineux, la visibilité des ombres et la visibilité des câbles. Une planification précoce peut réduire les ajustements de montage et les changements de connecteurs après le début de l'installation.

Pour les rubans LED sous placard, le placement avant peut diriger plus de lumière vers le plan de travail, tandis que le placement au milieu ou à l'arrière peut changer la façon dont la lumière se répartit sur les surfaces voisines. La longueur du ruban doit suivre le tracé prévu sous le placard, et chaque connecteur doit rester accessible dans l'agencement de l'installation. L'emplacement de l'alimentation doit permettre un chemin de câble pratique avant le début du montage.

• Vérifiez si le ruban sera monté près de l'avant, du milieu ou de l'arrière du dessous du placard.
• Mesurez la longueur prévue du ruban et confirmez tout point de coupe prévu avant l'installation.
• Vérifiez que le connecteur peut atteindre le point de connexion suivant sans contrainte excessive.
• Choisissez un emplacement pour l'alimentation qui reste accessible après le montage.
• Planifiez le chemin de câble de sorte que le tracé du câble basse tension reste organisé et que les sections visibles soient limitées si possible.
• Examinez les longs tracés pour le risque de chute de tension et confirmez que l'agencement prévu reste adapté.

Un tracé de placard droit est souvent plus facile à planifier car le ruban, le connecteur et le chemin de câble suivent un seul parcours. Les agencements d'angle ou les tracés sur plusieurs placards peuvent nécessiter une attention supplémentaire à la portée du connecteur, aux changements de direction et au routage des câbles entre les sections. Avant de finaliser l'agencement, consultez la planification de l’alimentation et des connecteurs pour confirmer que la tension, le choix du connecteur et les exigences d'installation restent compatibles.

Placement avant, milieu et arrière

Le choix d'une position pour les rubans LED sous placard affecte l'éclairage de travail, l'éblouissement, les ombres et la visibilité du ruban lors de l'installation. Les placements avant, milieu et arrière créent des effets lumineux différents sur le dessous du placard et les surfaces voisines, et le résultat peut varier selon la profondeur du rebord du placard, l'utilisation d'un diffuseur et le fini du comptoir.

Placement	Effet lumineux	Visibilité	Risque d'éblouissement	Condition du placard
Avant	Peut diriger plus de lumière vers le plan de travail	La visibilité du ruban peut augmenter lorsque le rebord du placard est peu profond	Peut être plus visible sans diffuseur	Peut convenir aux placards avec un rebord plus profond qui aide à dissimuler le ruban
Milieu	Peut offrir une répartition lumineuse plus équilibrée sur les surfaces voisines	La visibilité du ruban peut être modérée	Le risque d'éblouissement peut varier selon le type de diffuseur et l'angle de vue	Peut convenir aux placards où une répartition lumineuse équilibrée est préférée
Arrière	Peut diriger plus de lumière vers la zone du dosseret	La visibilité du ruban peut être réduite dans certains agencements	L'éblouissement peut être moins perceptible depuis les positions de vue courantes	Peut fonctionner lorsque la profondeur du placard et la réflexion de la surface soutiennent l'agencement

Un diffuseur peut adoucir l'apparence des points lumineux individuels, tandis que la profondeur du rebord du placard peut influencer si le ruban reste visible depuis les angles de vue normaux. Aucun placement n'est correct pour toutes les installations car les dimensions du placard, la réflectivité du comptoir et la configuration du diffuseur peuvent modifier le résultat lumineux.

Emplacement de l'alimentation et chemin du câble basse tension

La planification de l'emplacement de l'alimentation commence par le choix d'une position accessible et d'un chemin de câble basse tension qui reste accessible après l'installation. Pour les rubans LED sous placard, l'alimentation, l'orientation du connecteur et le chemin de câble doivent être examinés avant le montage afin de vérifier la portée du câble, la visibilité et l'accès futur sans imposer de contrainte inutile sur les connexions.

L'emplacement de l'alimentation doit permettre un accès pratique, une ventilation et une gestion des câbles sous le placard. Une alimentation ou un driver à brancher peut être plus facile à inspecter lorsqu'il reste accessible, tandis qu'un placement dissimulé doit permettre l'accès pour les tests ou les ajustements si nécessaire.

• Confirmez que l'accès à la prise permet à l'alimentation à brancher de rester accessible.
• Choisissez un emplacement pour l'alimentation ou le driver qui reste accessible après le montage.
• Vérifiez que la longueur de la rallonge de câble est adaptée au chemin de câble prévu.
• Assurez-vous que l'orientation du connecteur correspond à la disposition du ruban et au chemin de câble.
• Utilisez les interstices du placard uniquement s'ils offrent un passage pratique sans contrainte excessive sur le câble.
• Examinez la décharge de traction aux points de connexion pour limiter la tension sur le câble.
• Vérifiez que les sections de câble dissimulées restent accessibles pour l'inspection et l'ajustement si nécessaire.

Si le chemin de câble passe par des interstices du placard ou derrière des surfaces visibles, la portée du câble, les conditions thermiques et l'accès au connecteur peuvent influencer la disposition finale. Évitez les plans de cheminement qui dépendent de modifications du câblage secteur dissimulé ou de connexions inaccessibles, car cette sous-section se concentre uniquement sur la planification de l'installation basse tension.

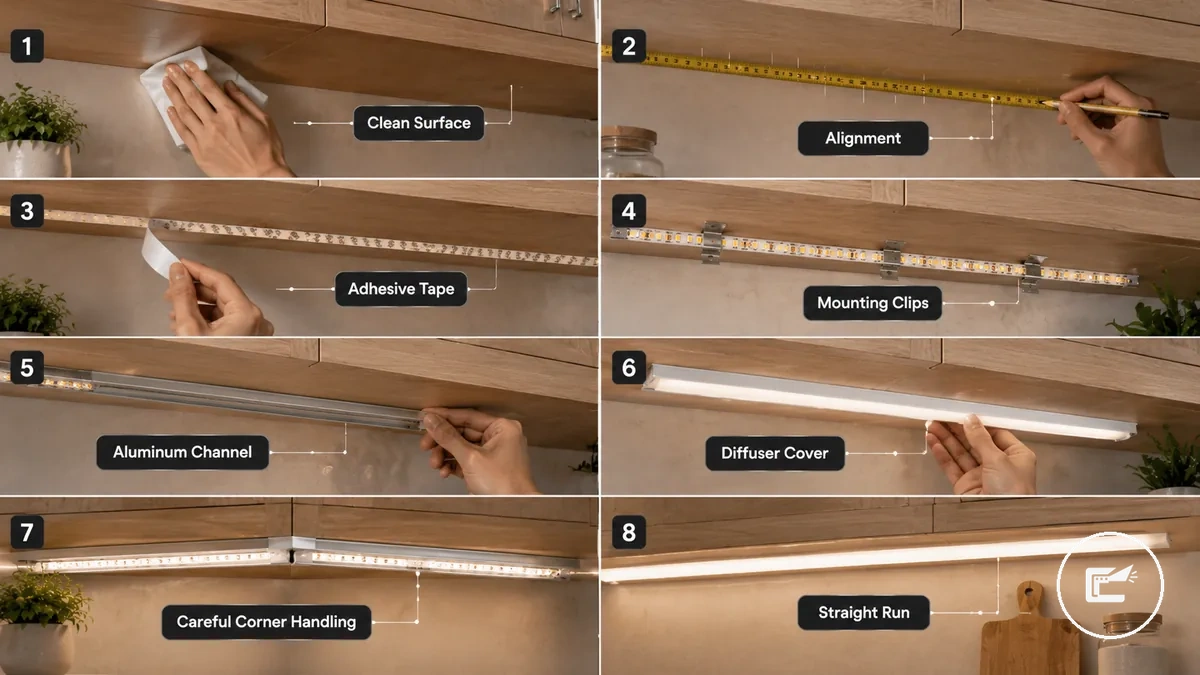

Montage des rubans LED, des clips ou des profilés diffuseurs

Le montage des rubans LED, des clips ou des profilés diffuseurs commence une fois la planification terminée et dépend de la préparation de la surface, de l'alignement et de la méthode de support choisie. Une surface propre, des mesures précises et un positionnement cohérent peuvent réduire le risque de décollement et maintenir le ruban droit. La méthode de montage doit correspondre à la surface du placard et aux conditions d'installation plutôt que de suivre une approche universelle.

Le montage de rubans LED, de clips ou de profilés diffuseurs implique de choisir entre un ruban adhésif, des clips de montage ou un profilé aluminium avec un cache diffuseur. Le ruban adhésif peut convenir aux surfaces de placard lisses, tandis que les clips de montage ou un profilé peuvent fournir un support supplémentaire lorsque l'état de la surface, le poids du ruban ou l'agencement de l'installation l'exigent. L'alignement, le temps de pression et la rectitude doivent être vérifiés tout au long du processus de montage.

1. Nettoyez le dessous du placard et laissez la surface sécher pour que le ruban adhésif ou la quincaillerie de montage puisse adhérer plus uniformément.
2. Mesurez et marquez le tracé du ruban avant la fixation afin que l'alignement puisse être vérifié et ajusté avant le début du montage.
3. Positionnez le ruban le long du tracé marqué et appliquez le ruban adhésif avec une pression uniforme lorsque la méthode de montage repose sur l'adhésion.
4. Fixez les clips de montage ou installez un profilé aluminium lorsqu'un support supplémentaire ou une protection du ruban peut être bénéfique pour l'installation.
5. Insérez le ruban dans le profilé et ajoutez le cache diffuseur lorsque la conception du profilé prend en charge cette configuration, ce qui aide à maintenir une ligne d'éclairage nette.
6. Guidez le ruban avec précaution autour des coins pour que l'alignement reste cohérent et que le ruban soit moins susceptible de se soulever ou de se déplacer lors de l'utilisation.
7. Laissez un espacement approprié autour du ruban ou du profilé lorsque les conditions thermiques peuvent affecter les performances de montage, puis vérifiez la rectitude avant de passer aux étapes d'installation suivantes.

Si le ruban adhésif est appliqué sur une surface qui n'est pas complètement préparée, un décollement ou un désalignement peut se produire plus facilement après le montage. Vérifier l'alignement avant la fin du temps de pression complet peut faciliter les petits ajustements par rapport au repositionnement de l'ensemble du ruban ultérieurement.

Préparation de la surface et mesure du tracé

La préparation de la surface et la mesure du tracé commencent par le nettoyage, le séchage et le marquage du dessous du placard avant le début du montage. La préparation de la surface permet d'évaluer les conditions d'adhérence, tandis que la mesure soutient l'alignement, la précision de la longueur du ruban et l'ajustement du profilé. Ces étapes doivent être réalisées avant de fixer le ruban, les clips de montage, le profilé aluminium ou le cache diffuseur.

1. Nettoyez le dessous du placard lorsque de la poussière, de la graisse ou des résidus sont présents afin que la surface de montage puisse offrir un contact plus homogène pour le ruban adhésif ou la quincaillerie de montage.
2. Laissez la surface sécher complètement lorsque de l'humidité est présente afin que les conditions d'adhérence soient moins susceptibles d'être affectées lors du montage.
3. Mesurez le tracé prévu du ruban et la longueur du profilé aluminium avant la fixation afin que l'alignement et l'ajustement puissent être vérifiés à l'avance.
4. Marquez le tracé prévu du ruban lorsque les mesures sont confirmées afin que la ligne d'éclairage puisse rester plus droite lors du montage.
5. Vérifiez les marques de coupe du ruban par rapport au tracé mesuré afin que les ajustements de longueur puissent être planifiés avant la fixation.
6. Vérifiez le dégagement pour le tracé du ruban, le profilé aluminium et le cache diffuseur lorsque les caractéristiques du placard peuvent affecter l'ajustement, afin que les composants de montage puissent être positionnés plus précisément.

Si le dessous du placard présente une texture de surface rugueuse, les performances d'adhérence peuvent varier et les clips de montage peuvent devenir une méthode de support plus adaptée. Vérifier l'alignement avant d'appliquer le temps de pression complet peut faciliter les petits ajustements par rapport au repositionnement du ruban après la fixation.

Utilisation du ruban adhésif ou des clips de montage

L'utilisation du ruban adhésif ou des clips de montage commence par l'évaluation du dessous du placard, du poids du ruban et des conditions de montage avant la fixation. Le ruban adhésif peut être suffisant pour les rubans LED sous placard lorsque la surface de montage est lisse et que l'installation exerce une charge limitée sur le tracé du ruban, tandis que les clips de montage peuvent ajouter un support mécanique lorsque les conditions sont moins favorables.

La méthode de support dépend de la texture de la surface, de l'exposition à la chaleur, du poids et des besoins d'ajustement :

• Ruban adhésif : Peut convenir aux surfaces lisses du dessous du placard lorsque le poids du ruban est faible et qu'un contact de surface constant est possible.

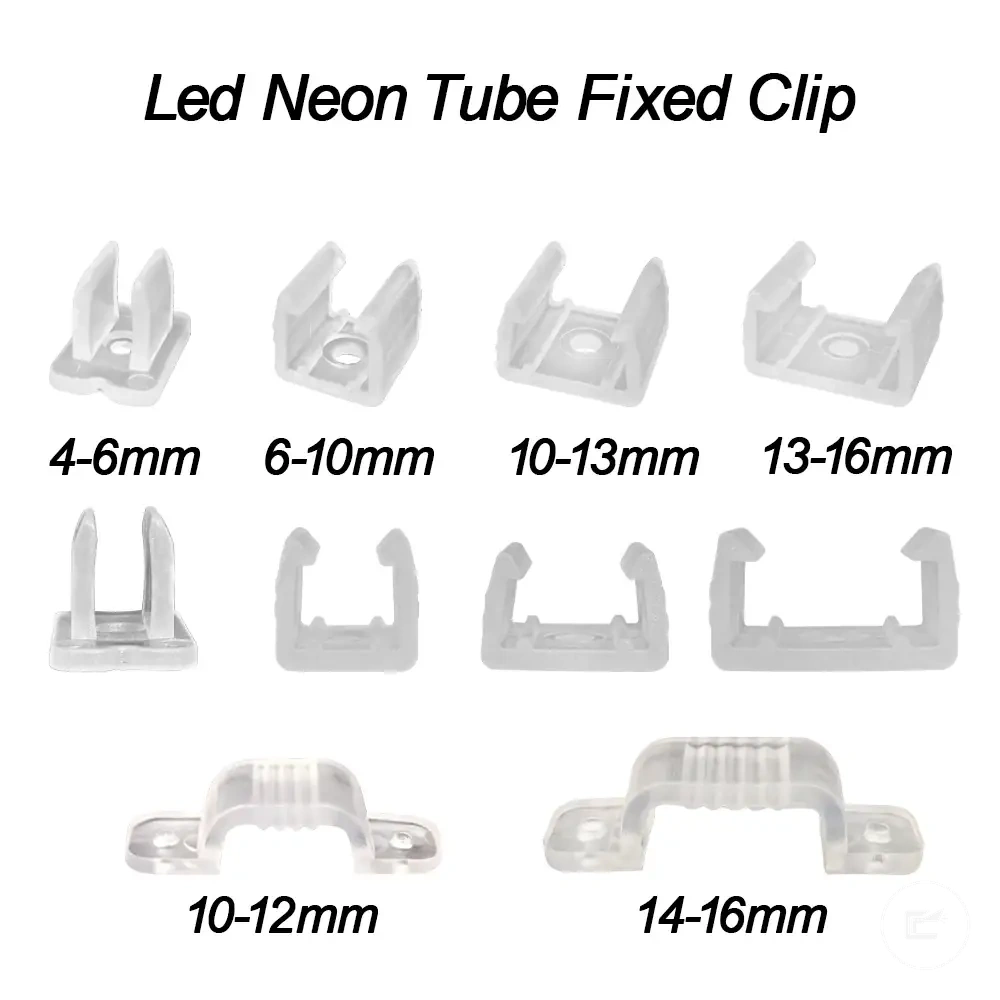

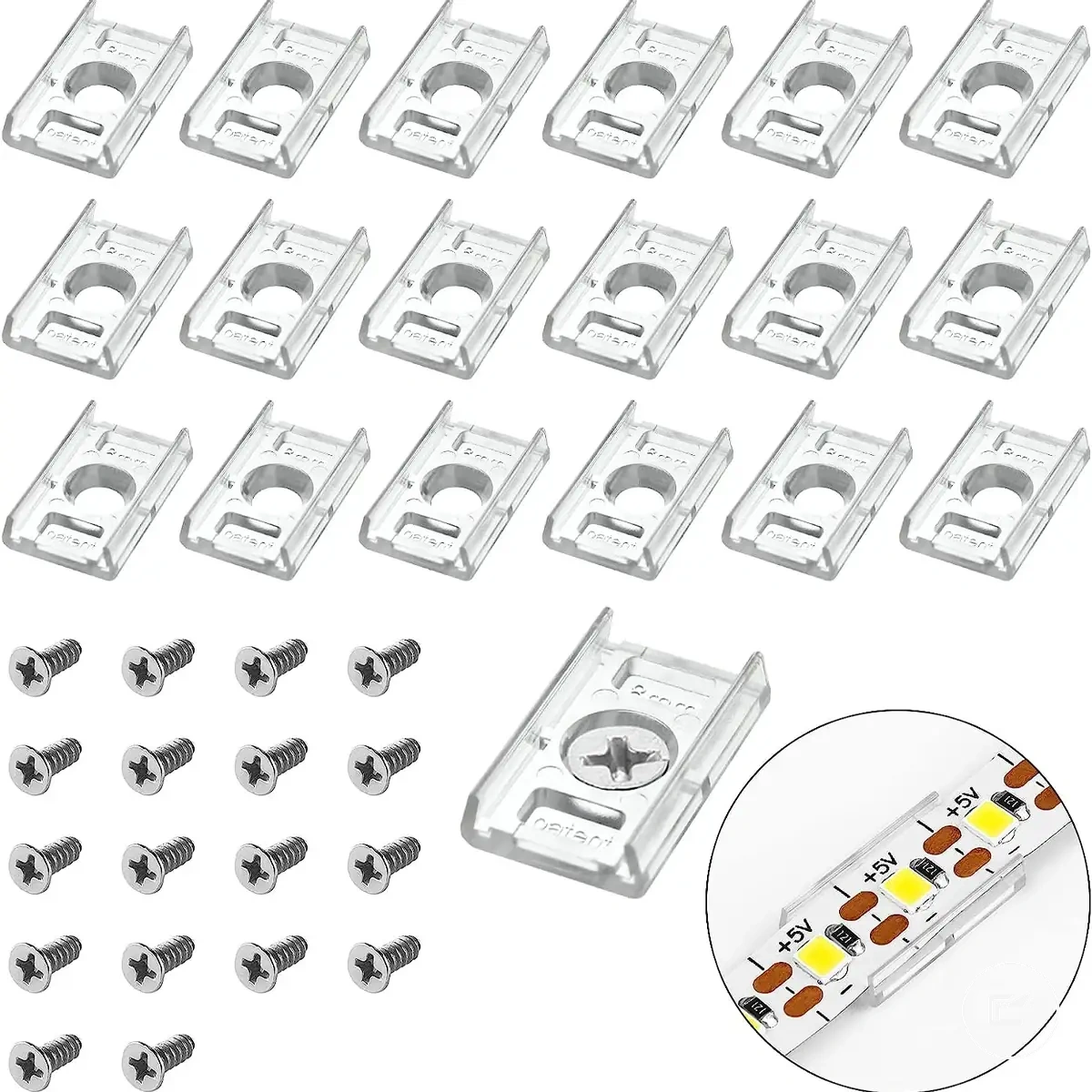

• Clips de montage : Peuvent fournir un support mécanique supplémentaire lorsque la surface est rugueuse, texturée ou moins adaptée au contact adhésif.
• Exposition à la chaleur : Des conditions de chaleur élevée peuvent affecter les performances de l'adhésif, faisant des clips une option de support utile dans certaines installations.
• Poids du ruban ou du profilé : Les tracés de ruban plus lourds ou le poids ajouté d'un profilé peuvent bénéficier d'un support mécanique au-delà du simple ruban adhésif.
• Risque de retrait : Les clips de montage peuvent réduire la dépendance à l'adhésif lorsque des ajustements ou un repositionnement futurs peuvent être nécessaires.

Pour une installation basse tension, la méthode de support doit être évaluée en parallèle de l'alimentation, de la position du connecteur, de l'approche de montage et du chemin de câble afin que le ruban reste soutenu sans créer de contrainte inutile sur le chemin de câble ou les points de connexion.

Installation du profilé aluminium et du cache diffuseur

L'installation d'un profilé aluminium et d'un cache diffuseur commence par le positionnement du profilé sur le dessous du placard afin que les rubans LED sous placard puissent suivre un tracé de montage plus droit. Un profilé aluminium peut offrir une protection au ruban et favoriser la diffusion de la lumière, tandis que le cache diffuseur peut adoucir l'apparence des points lumineux selon l'ajustement du diffuseur, la profondeur du profilé, la luminosité du ruban et le dégagement sous le placard.

1. Positionnez le profilé aluminium le long du tracé prévu du ruban afin que la profondeur du profilé et le dégagement sous le placard puissent être vérifiés avant la fixation.
2. Fixez le profilé avec des vis ou des clips de montage lorsque la surface de montage et les conditions d'installation soutiennent cette méthode, ce qui aide à maintenir l'alignement du profilé.
3. Insérez les rubans LED sous placard dans le profilé afin que le ruban repose uniformément sans imposer de contrainte inutile sur le connecteur basse tension ou le chemin de câble.
4. Vérifiez que la connexion de l'alimentation, la position du connecteur et le chemin de câble restent accessibles avant de fermer le profilé.
5. Installez le cache diffuseur sur le profilé afin que le cache s'aligne correctement et n'interfère pas avec les éléments du placard à proximité.
6. Testez le ruban après l'installation pour confirmer que l'ajustement du diffuseur, la diffusion lumineuse et le placement du profilé restent adaptés à l'installation.

Comparé à un montage de ruban exposé, un profilé aluminium peut offrir une protection supplémentaire du ruban et un tracé de montage mieux contrôlé. La dissipation thermique et le rendement lumineux peuvent varier selon le matériau du profilé, le type de diffuseur, la luminosité du ruban et le dégagement disponible sous le placard, les résultats ne sont donc pas identiques dans toutes les installations.

Connexion de l'alimentation et test du ruban lumineux

La connexion de l'alimentation basse tension et le test du ruban lumineux commencent par la confirmation de la tension, de la puissance nominale et de l'orientation du connecteur avant de finaliser l'installation. Tester le ruban pendant qu'il reste accessible permet de détecter des sections faibles, des scintillements ou des problèmes thermiques sans dissimuler les connexions sous le placard.

Assurez-vous que les rubans LED sous placard, l'alimentation, les connecteurs et le chemin de câble sont correctement alignés. Vérifiez le sens du ruban et tout contrôleur ou gradateur si présent pour maintenir un fonctionnement correct sous le placard.

Effectuez un test de connexion préliminaire. Observez le ruban pour détecter des scintillements, un éclairage partiel ou une luminosité irrégulière. Ajustez l'orientation du connecteur, le chemin de câble et l'emplacement de l'alimentation pour réduire la contrainte et assurer une luminosité homogène. Pour l'étape suivante, passez à cut connect and hide wires pour finaliser la gestion des câbles. :contentReference[oaicite:0]{index=0}

1. Confirmez que la tension et la puissance nominale de l'alimentation correspondent à l'exigence basse tension du ruban pour le tracé prévu sous le placard.
2. Vérifiez l'orientation du connecteur et le sens du ruban sous le placard pour éviter une polarité inversée ou un désalignement.
3. Branchez temporairement le ruban à l'alimentation ainsi qu'à tout contrôleur ou gradateur pour un test avant le montage final.
4. Observez la présence de scintillements, de sections faibles ou d'une luminosité irrégulière le long du chemin de câble.
5. Vérifiez la température le long du ruban et des surfaces du placard à proximité pour garantir un fonctionnement sûr lors du test initial.
6. Ajustez les connecteurs ou le routage des câbles pour minimiser la contrainte et maintenir un bon alignement avant de finaliser le montage et la dissimulation. :contentReference[oaicite:1]{index=1}

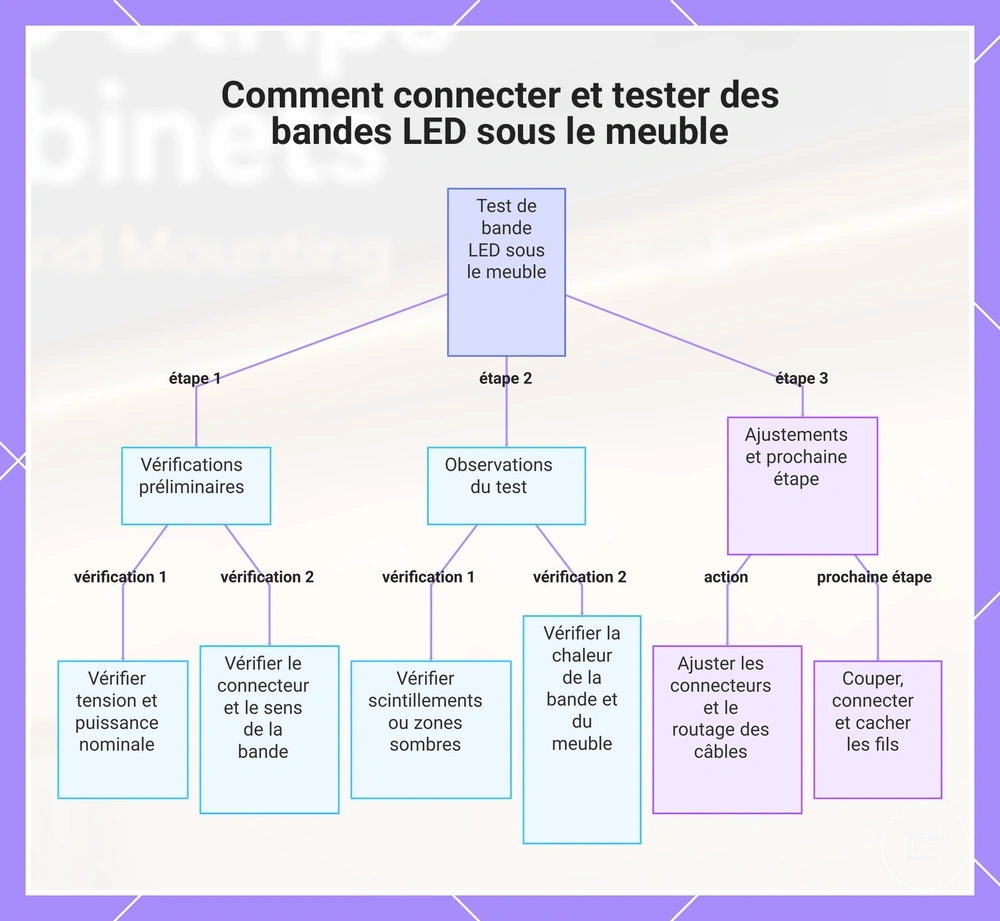

Ce diagramme montre le processus étape par étape pour connecter l'alimentation, tester la bande LED et effectuer les réglages finaux avant l'installation.

Rangement des câbles basse tension après l'essai

Le rangement des câbles basse tension commence après que les rubans LED sous placard ont été testés et que le chemin de câble final est confirmé. Tester d'abord permet d'identifier les problèmes de connexion avant que les câbles ne soient fixés. Cette approche peut préserver la décharge de traction, maintenir l'accès aux composants et réduire la nécessité de rouvrir une installation terminée.

Lorsque des câbles visibles restent sous le placard, acheminez-les à travers les joints et les angles du placard où le chemin de câble reste organisé et accessible. N'utilisez les clips de câble qu'après avoir confirmé le chemin de câble final. Si une gestion de câble supplémentaire est nécessaire, l'étape suivante peut concerner cut connect and hide wires sans modifier l'agencement testé.

Vérifiez que la longueur de câble de la rallonge est suffisante pour éviter toute contrainte sur le connecteur lors d'une utilisation normale. L'alimentation, le connecteur et tout point de service doivent rester accessibles si une inspection future est nécessaire. Évitez de fixer les câbles trop serrés près des composants produisant de la chaleur et confirmez que le chemin de câble basse tension n'impose pas de contrainte sur les connexions ou la quincaillerie de montage.

Si les clips de câble, la longueur de câble, la position du connecteur, l'accès à l'alimentation et le routage dans les coins restent tous adaptés après l'essai, l'installation peut passer à l'organisation finale des câbles avec moins d'ajustements prévus par la suite.:contentReference[oaicite:0]{index=0}

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

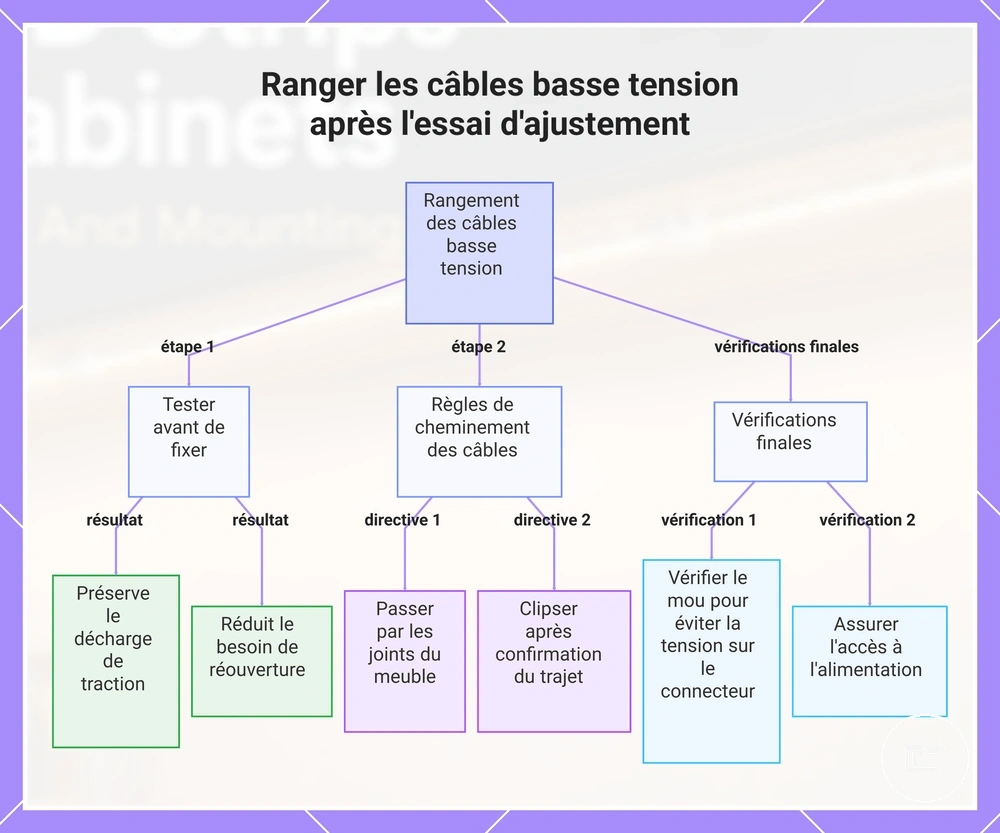

Ce diagramme présente les principales étapes et vérifications pour ranger les câbles basse tension après avoir testé les bandes LED sous le meuble, y compris tester d'abord, les consignes de cheminement et la vérification finale.

Erreurs d'installation de rubans LED sous placard à éviter

Les erreurs d'installation courantes peuvent provoquer des symptômes visibles tels que scintillement, atténuation ou décollement. Reconnaître ces erreurs avant ou pendant l'installation permet d'éviter une faible luminosité, une contrainte sur les connecteurs et une tension sur les câbles des rubans LED sous placard. Comprendre comment les symptômes sont liés aux causes et aux mesures préventives favorise un montage plus fiable sous le placard.

Les erreurs principales incluent une mauvaise adhérence, un support de montage faible, une alimentation incorrecte, une chute de tension, une incompatibilité de connecteur, un mauvais placement du ruban, une courbure excessive, une accumulation de chaleur et une tension sur le câble. Chacune peut affecter les performances du ruban et le rendement lumineux si elle n'est pas corrigée lors du processus d'installation initial.

Utilisez le tableau ci-dessous pour associer chaque erreur à sa cause probable, une vérification sûre et une stratégie de prévention. Cela permet d'identifier les problèmes potentiels sans répéter la séquence d'installation complète ni transformer cela en guide de dépannage.

Problème	Cause probable	Vérification sûre	Prévention
Ruban desserré ou adhérence qui se décolle	Mauvaise préparation de la surface ou support de montage insuffisant	Vérifier la propreté du dessous du placard et la fixation du ruban	Nettoyer la surface et utiliser un support adapté avant le montage
Scintillement ou luminosité instable	Alimentation incorrecte ou erreur de connecteur	Vérifier la tension, la puissance nominale de l'alimentation et l'ajustement du connecteur	Confirmer la compatibilité et tester avant le montage final
Atténuation aux extrémités du ruban	Chute de tension	Observer la luminosité le long du tracé du ruban	Planifier la longueur du ruban et les besoins en puissance de manière appropriée
Éclairage irrégulier ou éblouissement	Mauvais placement sous le placard	Examiner la position du ruban et la répartition lumineuse	Positionner le ruban pour la zone d'éclairage souhaitée
Ruban endommagé ou fonctionnement intermittent	Courbure excessive ou tension sur le câble	Inspecter les courbures et les points de connexion	Éviter les courbures prononcées et la tension excessive sur les câbles
Atténuation liée à la chaleur	Mauvais espacement thermique ou chaleur emprisonnée	Vérifier la circulation d'air autour du ruban	Prévoir un espacement et éviter de couvrir les zones sensibles à la chaleur
Instabilité du connecteur	Tension sur le câble	Inspecter le chemin de câble et les points de tension	Prévoir une décharge de traction et fixer les câbles visibles

Si un symptôme persiste après les vérifications de base, envisagez comment fix installation problems. :contentReference[oaicite:0]{index=0}

Faible adhérence et mauvaise préparation de la surface

Lorsqu'un ruban desserré ou un symptôme de décollement apparaît, la faible adhérence est souvent liée aux conditions de la surface du placard plutôt qu'à une cause unique. La graisse, la poussière, l'humidité, la texture ou une chaleur excessive sur la surface du placard peuvent réduire le contact adhésif. Cette erreur peut créer une mauvaise tenue lors de l'installation d'éclairage de placard et augmenter le risque de déplacement du ruban avec le temps.

Vérifiez ces causes locales et points de prévention :

• Matériau de surface : Une surface de placard texturée peut offrir moins de contact adhésif qu'une surface plus lisse.
• Graisse ou poussière : Les résidus sur la surface du placard peuvent affaiblir l'adhérence et augmenter le risque de décollement.
• Résidu de nettoyant : Un film de nettoyant restant peut réduire l'adhérence si la surface n'est pas complètement propre.
• Humidité et temps de séchage : Une surface humide peut accroître la probabilité d'un ruban desserré après le montage.
• Pression adhésive : Une pression inégale lors de l'installation peut laisser des sections avec un contact plus faible.
• Poids du ruban : Des tracés de ruban ou des profilés plus lourds peuvent exercer une contrainte supplémentaire sur les points de fixation adhésifs.
• Support par clips : Des clips supplémentaires peuvent aider lorsque le poids du ruban, la texture de la surface ou les conditions de montage créent une charge supplémentaire.
• Humidité et accumulation de chaleur : Les conditions environnementales peuvent affecter les performances de l'adhérence selon la zone d'installation.

Une faible adhérence n'indique pas toujours la même cause. Le matériau de surface, les niveaux d'humidité, l'accumulation de chaleur et le poids du ruban peuvent interagir différemment selon les installations. La prévention doit donc se concentrer sur la condition spécifique de la surface du placard plutôt que de supposer une source unique de défaillance. :contentReference[oaicite:0]{index=0}

Mauvaise alimentation, chute de tension et erreurs de connecteur

Lorsqu'un affaiblissement, un scintillement, un éclairage partiel ou une absence de lumière apparaissent après l'installation, une alimentation inadaptée, une chute de tension ou une erreur de connecteur peuvent en être la cause. Cette erreur ne provient pas toujours de la même source, le symptôme doit donc être associé à la cause la plus probable avant d'apporter des modifications à l'installation.

Problème	Cause probable	Vérification sûre	Prévention
Scintillement	Connecteur desserré ou incompatibilité du contrôleur	Vérifier l'ajustement du connecteur et la compatibilité du contrôleur	Confirmer les connexions avant le montage final
Affaiblissement	Chute de tension ou puissance insuffisante	Observer la luminosité sur l'ensemble du tracé du ruban	Adapter les besoins en puissance à l'agencement de l'installation
Éclairage partiel	Erreur de connecteur ou connexion surchargée	Inspecter les points de connexion le long du ruban	Éviter de placer une charge excessive sur une seule connexion
Aucune lumière	Incompatibilité de tension, problème de sens de polarité ou connecteur déconnecté	Vérifier la compatibilité de tension et l'orientation du connecteur	Vérifier la polarité et l'alignement de la connexion avant le test
Performances irrégulières	Longs tracés contribuant à la chute de tension	Comparer la luminosité d'une extrémité du tracé à l'autre	Planifier les longs tracés en tenant compte des besoins en puissance

Tous les symptômes ne pointent pas vers la même cause. La chute de tension, l'erreur de connecteur, l'incompatibilité du contrôleur et les limites de l'alimentation peuvent produire des résultats similaires, tandis que l'accumulation de chaleur, la tension sur le câble, les problèmes d'adhérence ou un mauvais placement peuvent contribuer à des problèmes d'installation distincts. Si le symptôme persiste après ces vérifications, examinez comment réparer les problèmes d'installation. :contentReference[oaicite:0]{index=0}

Mauvais placement, courbure et accumulation de chaleur

Lorsque des reflets, des ombres, des points lumineux visibles ou une qualité lumineuse irrégulière apparaissent après l'installation, un mauvais placement, des courbures prononcées ou une accumulation de chaleur peuvent en être la cause. Cette erreur peut exercer une contrainte physique sur les rubans LED sous placard et affecter les performances avec le temps, selon le type de ruban, le rayon de courbure, l'ajustement du profilé et les conditions de ventilation.

Les vérifications préventives incluent :

• Mauvais placement : Positionner le ruban pour réduire les reflets, les ombres et les points lumineux visibles sur la surface de travail prévue.
• Courbures prononcées : Respecter le rayon de courbure minimal recommandé pour le ruban afin de réduire la contrainte dans les angles, le risque d'erreur de connecteur et la tension sur le câble.
• Dégagement du diffuseur : Assurer un dégagement suffisant entre le diffuseur et le ruban pour ne pas restreindre la distribution lumineuse.
• Profilé trop étroit : Éviter les conditions de profilé serré qui peuvent contribuer à l'accumulation de chaleur ou réduire la qualité lumineuse.
• Chemin de chaleur obstrué : Maintenir la ventilation du profilé dégagée pour que la chaleur puisse se dissiper plus efficacement.
• Soutien de l'adhérence : Vérifier que les courbures et les angles ne créent pas de forces de soulèvement pouvant affaiblir l'adhérence ou entraîner un ruban desserré.

Le mauvais placement, la contrainte de courbure et les chemins de chaleur obstrués ne créent pas toujours le même symptôme. L'accumulation de chaleur, la chute de tension, l'erreur de connecteur et la contrainte physique peuvent interagir différemment selon les installations. La prévention doit donc se concentrer sur la condition spécifique affectant les performances de l'éclairage du placard. :contentReference[oaicite:0]{index=0}
