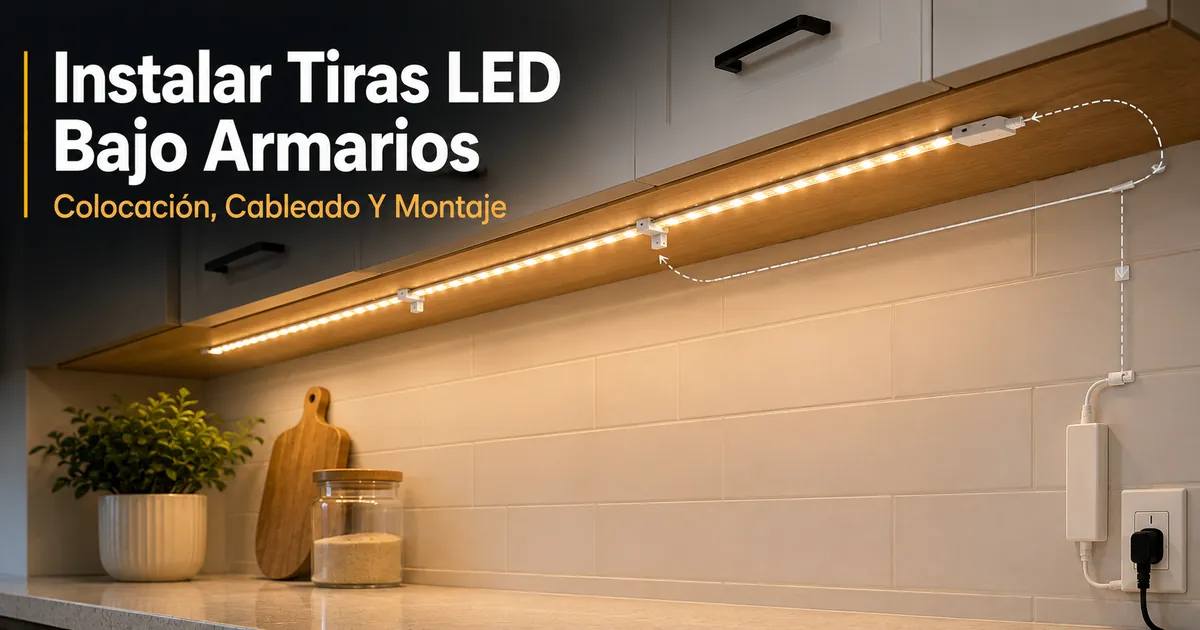

Instalación de tiras LED bajo armarios

La instalación de tiras LED bajo armarios comienza con la planificación del recorrido de la tira en la parte inferior del armario, la confirmación de una fuente de alimentación de baja tensión adecuada y la elección de un método de montaje que se ajuste a las condiciones de instalación. El proceso puede afectar la salida de luz, la visibilidad del recorrido del cable y el acceso futuro a las piezas. Esta página se centra en decisiones prácticas de instalación para accesorios para tiras LED e iluminación de armarios, limitando el alcance a la preparación, verificación de conexiones, colocación y factores de montaje.

La instalación correcta depende de las condiciones de la superficie del armario, el tipo de tira, el método de alimentación, el diseño del conector, las condiciones térmicas y la planificación del recorrido del cable. Una superficie inferior de armario limpia y seca puede permitir el montaje adhesivo, mientras que recorridos más largos, piezas de montaje más pesadas o diseños más complejos pueden requerir soporte de montaje adicional, planificación de cables de extensión o verificación de conectores antes de la instalación final.

Antes de comenzar el montaje, es útil verificar el acceso a la alimentación, la compatibilidad de tensión, la orientación del conector y la ruta planificada entre la fuente de alimentación y la tira. Las pruebas tempranas pueden ayudar a identificar problemas de conexión, una salida de luz desigual o tensión en el cable, mientras que los ajustes siguen siendo fáciles de realizar.

Las instalaciones de baja tensión suelen ser adecuadas para trabajos de bricolaje cuidadosos cuando la compatibilidad de piezas y el recorrido del cable están claros. Si la instalación implica cableado de red, cableado oculto, controladores cableados o capacidad eléctrica incierta, puede ser adecuada una evaluación por parte de un electricista cualificado.

Verificaciones de instalación bajo armarios antes de comenzar

La idoneidad de la instalación bajo armarios depende del estado del armario, el acceso a la alimentación, la compatibilidad de la tira y las condiciones de trabajo antes de comenzar el montaje. Una breve revisión previa a la instalación puede reducir el riesgo de mala adherencia, cableado complicado o problemas de conexión de alimentación. Verificar estos criterios con antelación ayuda a determinar si una instalación de bricolaje es práctica o si se necesita preparación adicional.

Concéntrese en la superficie del armario, la ubicación del enchufe, la posición del controlador, la compatibilidad de tensión, la longitud del recorrido de la tira y cualquier perforación o cableado fijo planificado. Cada condición puede afectar el ajuste de la instalación, la gestión de cables y el acceso para mantenimiento futuro.

• Si la superficie del armario no está limpia y seca, el montaje adhesivo puede ser menos fiable y puede ser necesaria una preparación de la superficie antes de la instalación.
• Si el acceso a la alimentación está lejos del área de instalación, confirme que el recorrido del cable sea práctico y no genere conexiones visibles o tensas.
• Si un kit de baja tensión utiliza un controlador separado, compruebe que la ubicación del controlador siga siendo accesible después de la instalación.
• Si la tensión de la tira, el tipo de conector y las especificaciones de la fuente de alimentación no coinciden, pueden surgir problemas de compatibilidad durante las pruebas o el funcionamiento.
• Si la longitud del recorrido prevista es mayor de lo esperado, verifique el diseño antes del montaje para reducir el riesgo de retrabajo.
• Si se requiere perforación, inspeccione el material del armario y el área circundante para reducir el riesgo de daños no deseados en la parte inferior del armario o en componentes ocultos.

Al evaluar los riesgos de instalación, comience con comprobaciones sencillas antes de montar cualquier tira. Revisar la seguridad antes de la instalación puede ayudar a identificar condiciones que pueden requerir planificación adicional, especialmente cuando la compatibilidad de tensión, la selección de conectores, el espaciado térmico o el recorrido del cable sean inciertos.

Una configuración de baja tensión con un kit enchufable puede ser adecuada para instalación de bricolaje cuando el acceso a la alimentación, el recorrido del cable y el ajuste de los componentes estén claros. Si se trata de cableado fijo, cargas de alimentación inciertas, armarios dañados o trabajos eléctricos de red, puede ser adecuada una evaluación por parte de un electricista cualificado u otro profesional cualificado.

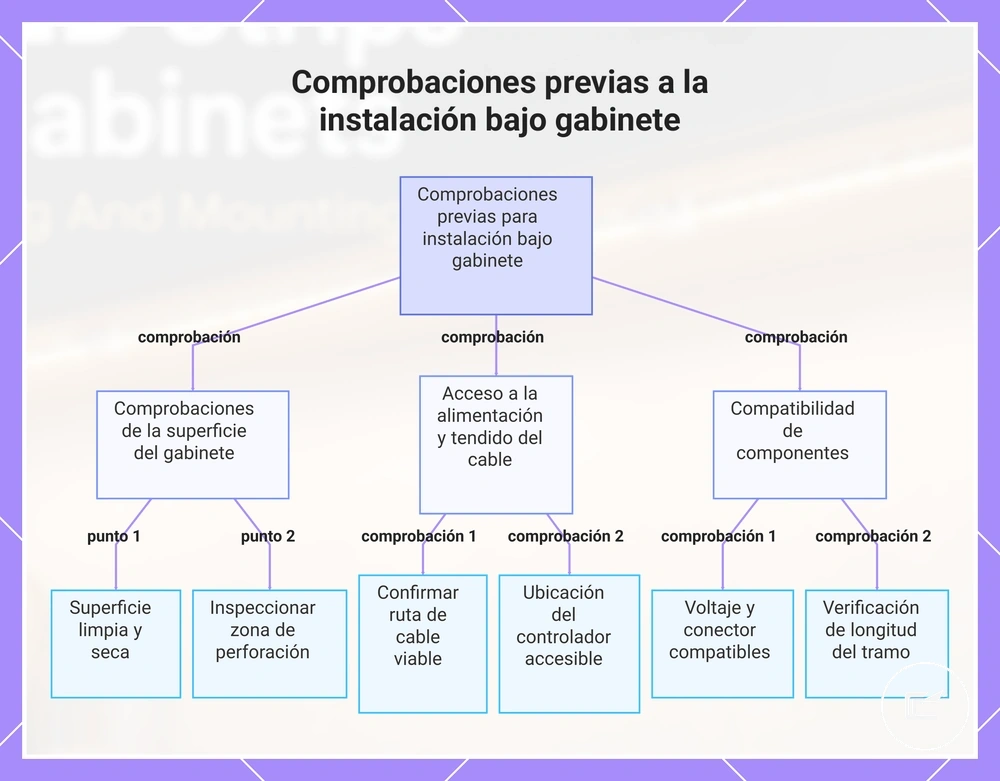

Este gráfico muestra las comprobaciones clave previas a la instalación de iluminación bajo gabinete, que abarcan la superficie del gabinete, el acceso a la alimentación y el tendido del cable, y la compatibilidad de los componentes.

Cuándo es adecuada la instalación de bricolaje

La instalación de bricolaje suele ser adecuada cuando un kit de baja tensión utiliza una conexión enchufable y la superficie del armario, el acceso a la alimentación y la compatibilidad de los componentes están claros. Esto se aplica a instalaciones de iluminación de armarios donde el recorrido de la alimentación puede planificarse fácilmente y la instalación no depende de cableado fijo.

• Si la superficie del armario está limpia y seca, el montaje adhesivo puede ser más fácil de posicionar y evaluar antes de la colocación final.
• Si hay un enchufe accesible cerca del área de instalación, el acceso a la alimentación y la planificación del recorrido del cable suelen ser más sencillos.
• Si el kit de baja tensión incluye una fuente de alimentación, un controlador y un sistema de conectores compatibles, las comprobaciones de compatibilidad suelen ser más directas.
• Si la tira sigue un recorrido recto simple, la colocación y el ajuste pueden ser más fáciles de confirmar antes del montaje.
• Si se utilizan conectores compatibles con el fabricante, los puntos de conexión pueden ser más fáciles de inspeccionar durante las pruebas.

Una configuración de baja tensión puede ser una opción adecuada para instalación de bricolaje cuando se cumplen estas condiciones. Si se trata de cableado fijo, cargas eléctricas inciertas o modificaciones del cableado, la decisión sobre la idoneidad puede cambiar y puede ser adecuada una evaluación por parte de un profesional cualificado.

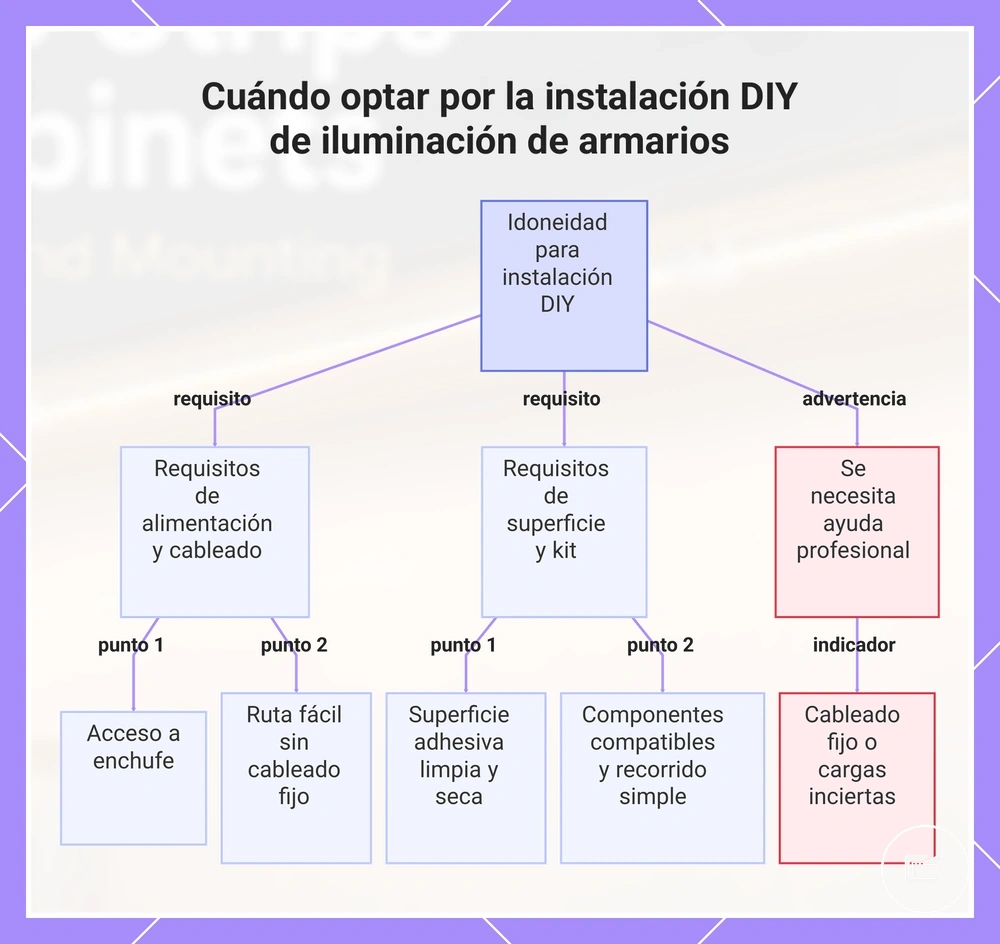

Este gráfico muestra las condiciones clave que hacen que la iluminación de armarios de bajo voltaje sea adecuada para la instalación DIY e identifica cuándo se necesita una evaluación profesional.

Cuándo se necesita un electricista

Se necesita un electricista cuando la instalación implica cableado de red, un controlador cableado, cableado oculto, recorridos que requieren cumplimiento normativo o capacidad eléctrica incierta. Estas condiciones están fuera del límite de baja tensión y pueden afectar una instalación segura.

• Si se requiere cableado fijo en lugar de una conexión enchufable, un electricista cualificado debe decidir sobre la conexión de red.
• Si hay cableado oculto o una unión oculta presente, la instalación debe tratarse como un punto de escalamiento en lugar de una tarea de bricolaje.
• Si se descubre cableado dañado, detenga la instalación y busque una evaluación profesional antes de continuar.
• Si la capacidad eléctrica no está clara o puede existir una condición de sobrecarga, se necesita una evaluación adicional antes de añadir equipos de iluminación de armarios.
• Si no se pueden confirmar las especificaciones del controlador cableado, la compatibilidad y el riesgo de instalación pueden ser difíciles de evaluar.
• Si el recorrido del cable depende de espacios ocultos o de un trazado que requiere cumplimiento normativo, puede ser necesario un profesional autorizado para determinar un enfoque adecuado.

El límite de baja tensión ayuda a separar las instalaciones de iluminación de armarios enchufables de las situaciones que implican cableado de red o condiciones eléctricas inciertas. Cuando estas señales de escalamiento están presentes, un electricista cualificado es el siguiente paso adecuado.

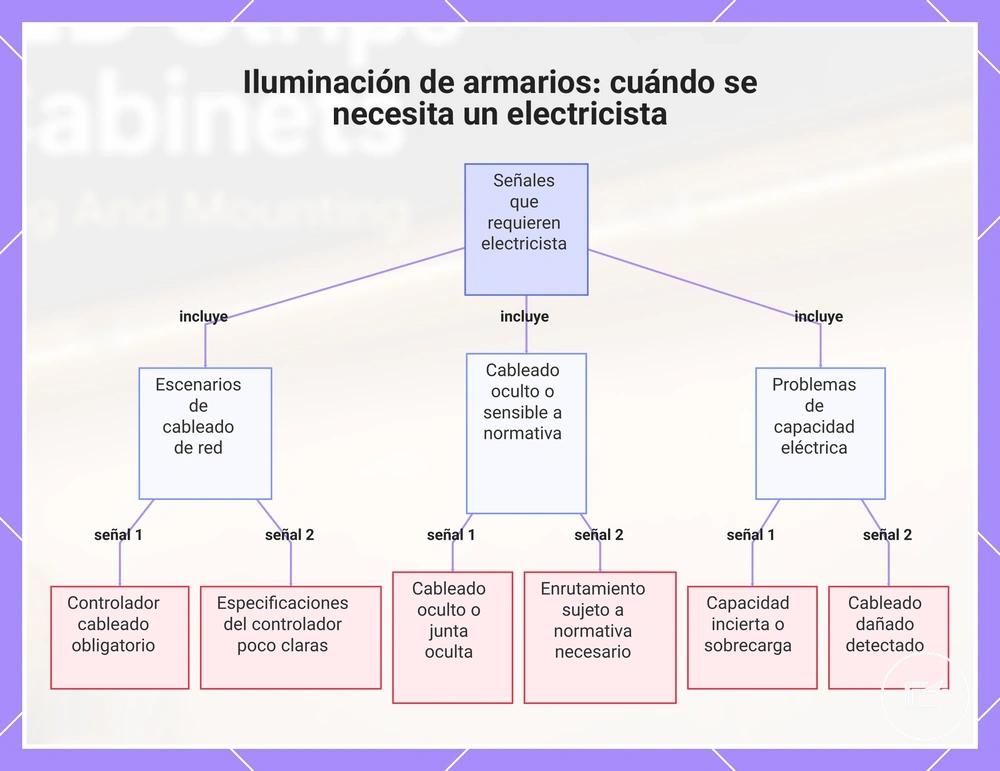

Este diagrama identifica las señales clave de escalado que indican que se necesita un electricista para instalar iluminación en armarios.

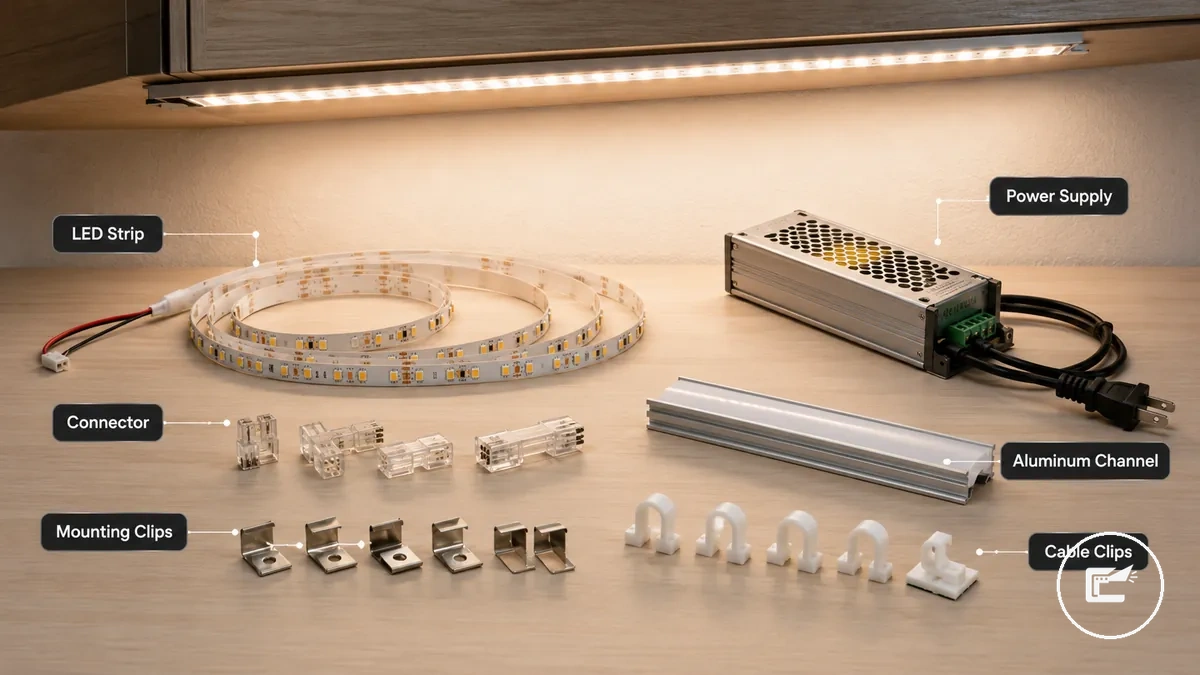

Herramientas, componentes y piezas de montaje necesarias

Las herramientas, los componentes y las piezas de montaje son los elementos que facilitan la entrega de alimentación, el montaje de la tira, las conexiones y el control de cables durante una instalación de tiras LED bajo armarios. Cada pieza tiene una función específica en la instalación, por lo que la lista debe centrarse en la función y no en la selección de productos. Identificar los componentes necesarios antes del montaje puede reducir problemas de compatibilidad, cableado suelto o ajustes de montaje posteriores.

Una tira LED y una fuente de alimentación forman el sistema central de instalación. Los conectores, el cable de extensión y las grapas para cables ayudan a gestionar el recorrido y los puntos de conexión. La cinta adhesiva, las pinzas de montaje, el canal de aluminio, la cubierta difusora, el limpiador, la cinta métrica y las tijeras apoyan la preparación de la superficie, la colocación y el ajuste cuando corresponda.

La selección de componentes depende de las condiciones de instalación. Las pinzas de montaje o un canal de aluminio pueden ser útiles cuando se prefiere un soporte adicional más allá de la cinta adhesiva, mientras que los accesorios de cable de extensión pueden ayudar cuando la ubicación de la fuente de alimentación crea un recorrido de cable más largo. Antes de elegir las piezas, revise la planificación de alimentación y conectores para confirmar los requisitos de tensión, conector y compatibilidad.

Componente	Función en la instalación	Cuándo es relevante	Precaución
Tira LED	Fuente de luz principal	Necesaria para el recorrido de luz	La compatibilidad depende del sistema de alimentación
Fuente de alimentación	Proporciona la alimentación de funcionamiento	Necesaria cuando la tira requiere alimentación externa	Se debe confirmar la compatibilidad de tensión
Conector	Une secciones de tira o componentes	Útil cuando se necesitan conexiones directas	El ajuste del conector puede variar según el tipo de tira
Cable de extensión	Extiende el recorrido del cable	Útil cuando el acceso a la alimentación está más lejos	Confirme la compatibilidad antes de usarlo
Cinta adhesiva	Facilita el montaje de la tira	Funciona mejor sobre una superficie limpia	El estado de la superficie puede afectar la adhesión
Pinzas de montaje	Añaden soporte mecánico	Útiles cuando se prefiere una retención adicional	Pueden requerir perforación según la instalación
Canal de aluminio	Facilita la colocación y protección de la tira	Útil para un montaje más limpio	El ajuste depende del espacio disponible en el armario
Cubierta difusora	Cubre la tira montada	A menudo se combina con un canal de aluminio	Debe coincidir con el canal seleccionado
Grapas para cables	Controlan el recorrido del cable	Útiles para tramos de cable visibles	La colocación puede afectar el acceso futuro
Limpiador	Prepara la superficie del armario	Útil antes del montaje adhesivo	La superficie debe estar seca antes de la instalación
Cinta métrica	Facilita la planificación del diseño	Útil antes de cortar o montar	Verifique las medidas antes de la instalación
Tijeras	Se usan donde es aplicable el corte	Pueden ser necesarias durante la preparación de la tira	Corte solo donde el diseño de la tira lo permita

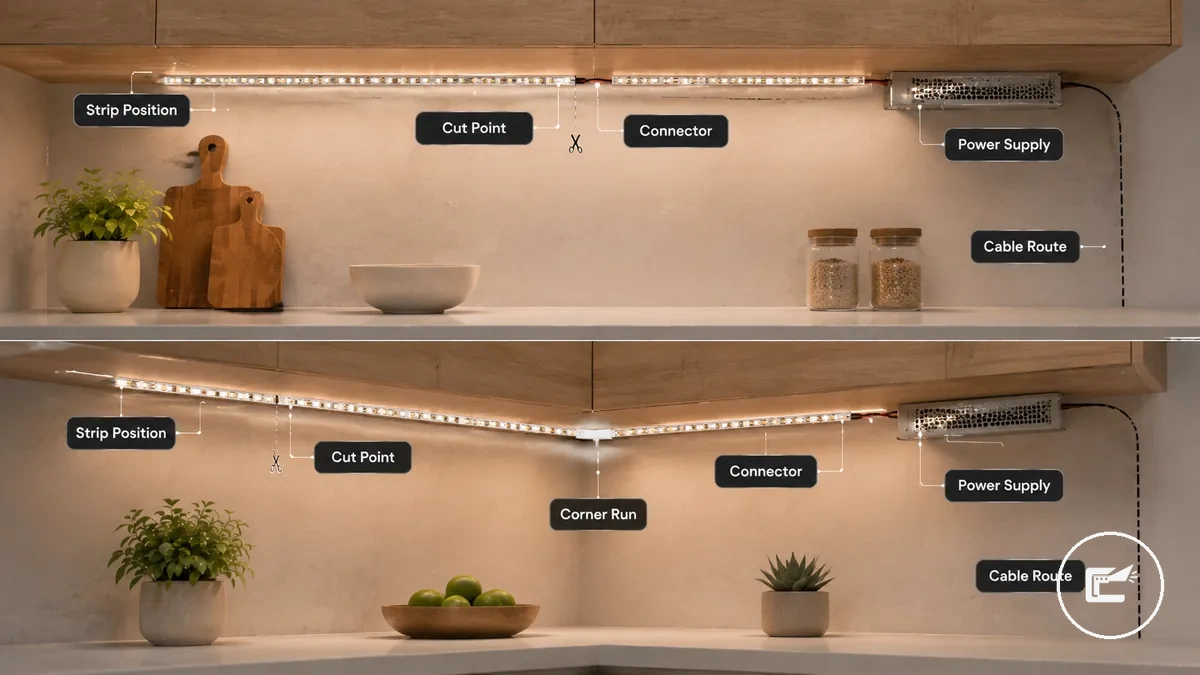

Planificación de la posición, longitud y recorrido de alimentación de la tira

La planificación de las tiras LED bajo armarios comienza por decidir dónde se coloca la tira en la parte inferior del armario, qué longitud tiene y cómo llega el recorrido de alimentación de baja tensión antes de comenzar el montaje. La colocación puede afectar la salida de luz, la visibilidad de las sombras y la visibilidad del cable. Una planificación temprana también puede reducir los ajustes de montaje y los cambios de conector después de iniciar la instalación.

Para las tiras LED bajo armario, la colocación frontal puede dirigir más luz hacia la superficie de trabajo, mientras que la colocación media o trasera puede cambiar la forma en que la luz se distribuye en las superficies cercanas. La longitud de la tira debe seguir el recorrido previsto en la parte inferior del armario, y cada conector debe permanecer accesible dentro del diseño de la instalación. La ubicación de la fuente de alimentación también debe permitir un recorrido de cable práctico antes de comenzar el montaje.

• Verifique si la tira se montará cerca de la parte frontal, media o trasera de la parte inferior del armario.
• Mida la longitud prevista de la tira y confirme cualquier punto de corte previsto antes de la instalación.
• Verifique que el conector pueda alcanzar el siguiente punto de conexión sin tensión excesiva.
• Elija una ubicación para la fuente de alimentación que siga siendo accesible después del montaje.
• Planifique el recorrido del cable para que la trayectoria del cable de baja tensión se mantenga organizada y las secciones visibles sean limitadas cuando sea práctico.
• Revise los recorridos largos para evaluar el riesgo de caída de tensión y confirme que el diseño previsto siga siendo adecuado.

Un recorrido recto de armario suele ser más fácil de planificar porque la tira, el conector y el recorrido del cable siguen una sola trayectoria. Los diseños de esquina o los recorridos de varios armarios pueden requerir atención adicional al alcance del conector, los cambios de dirección y el cableado entre secciones. Antes de finalizar el diseño, revise la planificación de alimentación y conectores para confirmar que la tensión, la selección del conector y los requisitos de instalación sigan alineados.

Colocación en el borde frontal, centro y parte trasera

Elegir una posición para las tiras LED bajo armarios afecta la iluminación de trabajo, el deslumbramiento, las sombras y la visibilidad de la tira durante la instalación. La colocación en el borde frontal, el centro y la parte trasera crean diferentes efectos de luz en la parte inferior del armario y las superficies cercanas, y el resultado puede variar según la profundidad del labio del armario, el uso de difusor y el acabado de la encimera.

Colocación	Efecto de luz	Visibilidad	Riesgo de deslumbramiento	Condición del armario
Borde frontal	Puede dirigir más luz hacia la superficie de trabajo	La visibilidad de la tira puede aumentar cuando el labio del armario es poco profundo	Puede ser más notable sin difusor	Puede ser adecuado para armarios con un labio más profundo que ayude a ocultar la tira
Centro	Puede proporcionar un patrón de luz más equilibrado en las superficies cercanas	La visibilidad de la tira puede ser moderada	El riesgo de deslumbramiento puede variar según el tipo de difusor y el ángulo de visión	Puede ser adecuado para armarios donde se prefiera una distribución de luz equilibrada
Parte trasera	Puede dirigir más luz hacia el área del salpicadero	La visibilidad de la tira puede reducirse en algunas configuraciones	El deslumbramiento puede ser menos perceptible desde posiciones de visión habituales	Puede funcionar cuando la profundidad del armario y la reflexión de la superficie apoyan el diseño

Un difusor puede suavizar la apariencia de los puntos de luz individuales, mientras que la profundidad del labio del armario puede influir en si la tira permanece visible desde ángulos de visión normales. Ninguna colocación única es correcta para todas las instalaciones, ya que las dimensiones del armario, la reflectividad de la encimera y la configuración del difusor pueden cambiar el resultado de la iluminación.

Ubicación de la fuente de alimentación y recorrido del cable de baja tensión

La planificación de la ubicación de la fuente de alimentación comienza con la elección de una posición accesible y un recorrido del cable de baja tensión que permanezca accesible después de la instalación. Para las tiras LED bajo armarios, la fuente de alimentación, la dirección del conector y el recorrido del cable deben revisarse antes del montaje para que el alcance del cable, la visibilidad y el acceso futuro puedan verificarse sin ejercer tensión innecesaria en las conexiones.

La ubicación de la fuente de alimentación debe permitir un acceso práctico, ventilación y gestión de cables a lo largo de la parte inferior del armario. Una fuente de alimentación o controlador enchufable puede ser más fácil de inspeccionar cuando permanece accesible, mientras que la colocación oculta debe permitir el acceso para pruebas o ajustes cuando sea necesario.

• Confirme que el acceso al enchufe permita que la fuente de alimentación enchufable permanezca accesible.
• Elija una ubicación para la fuente de alimentación o el controlador que siga siendo accesible después del montaje.
• Verifique que la longitud del cable de extensión sea adecuada para el recorrido de cable previsto.
• Verifique que la dirección del conector coincida con el diseño de la tira y el recorrido del cable.
• Utilice los huecos del armario solo cuando proporcionen un recorrido práctico sin tensión excesiva del cable.
• Revise la protección contra la tensión en los puntos de conexión para ayudar a limitar la tensión del cable.
• Compruebe que las secciones ocultas del cable sigan siendo accesibles para inspección y ajuste cuando sea necesario.

Si el recorrido del cable pasa a través de huecos del armario o detrás de superficies visibles, el alcance del cable, las condiciones térmicas y el acceso al conector pueden influir en el diseño final. Evite planes de recorrido que dependan de cambios en el cableado de red oculto o conexiones inaccesibles, ya que esta subsección se centra únicamente en la planificación de la instalación de baja tensión.

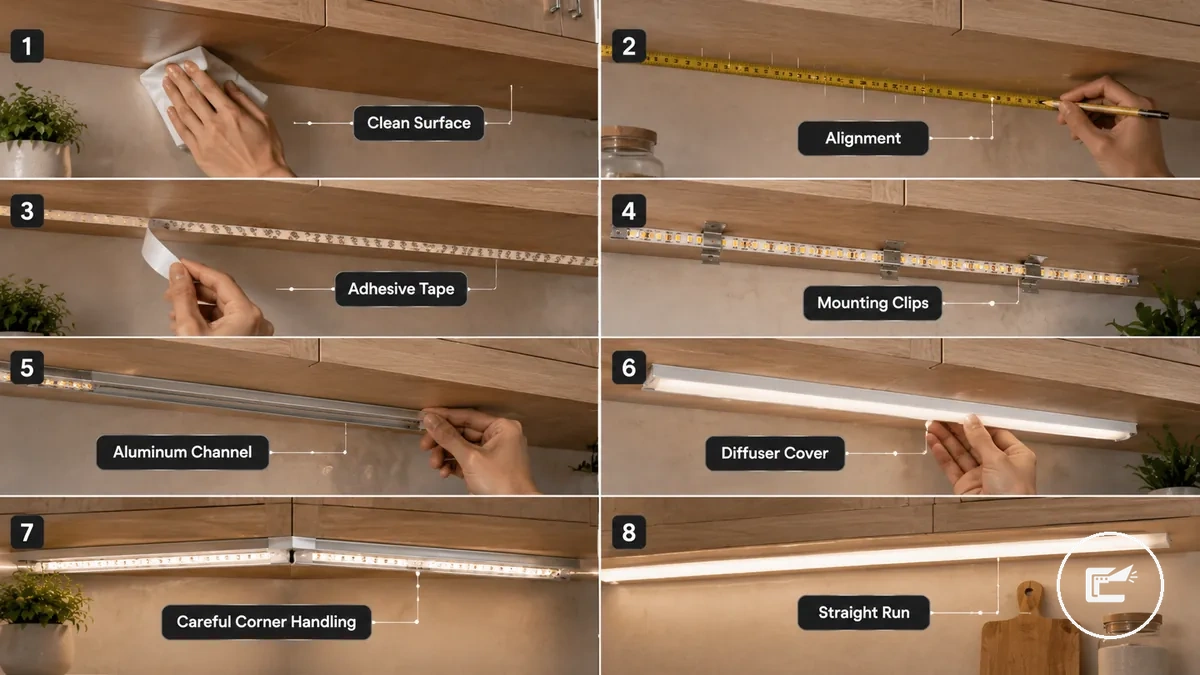

Montaje de tiras LED, pinzas o canales difusores

El montaje de tiras LED, pinzas o canales difusores comienza después de que la planificación esté completa y depende de la preparación de la superficie, la alineación y el método de soporte seleccionado. Una superficie limpia, una medición precisa y un posicionamiento constante pueden ayudar a reducir el riesgo de desprendimiento y mantener el recorrido de la tira recto. El método de montaje debe coincidir con la superficie del armario y las condiciones de instalación, en lugar de seguir un enfoque universal.

El montaje de tiras LED, pinzas o canales difusores implica elegir entre cinta adhesiva, pinzas de montaje o un canal de aluminio con cubierta difusora. La cinta adhesiva puede ser adecuada para superficies de armario lisas, mientras que las pinzas de montaje o un canal pueden proporcionar soporte adicional cuando las condiciones de la superficie, el peso de la tira o el diseño de la instalación lo requieran. La alineación, el tiempo de presión y la rectitud deben verificarse durante todo el proceso de montaje.

1. Limpie la parte inferior del armario y deje secar la superficie para que la cinta adhesiva o el herraje de montaje puedan hacer contacto con la superficie de forma más uniforme.
2. Mida y marque el recorrido de la tira antes de la fijación para que la alineación pueda verificarse y ajustarse antes de comenzar el montaje.
3. Coloque la tira a lo largo de la trayectoria marcada y aplique la cinta adhesiva con presión uniforme cuando el método de montaje dependa de la adhesión.
4. Asegure las pinzas de montaje o instale un canal de aluminio cuando un soporte adicional o la protección de la tira puedan ser beneficiosos para la instalación.
5. Inserte la tira en el canal y añada la cubierta difusora cuando el diseño del canal admita esa configuración, ayudando a mantener un recorrido de luz ordenado.
6. Guíe la tira con cuidado alrededor de las esquinas para que la alineación se mantenga constante y sea menos probable que la tira se levante o se desplace durante el uso.
7. Deje un espacio adecuado alrededor de la tira o el canal cuando las condiciones térmicas puedan afectar el rendimiento del montaje, luego verifique la rectitud antes de continuar con etapas posteriores de la instalación.

Si la cinta adhesiva se aplica sobre una superficie que no está completamente preparada, el desprendimiento o la desalineación pueden ocurrir más fácilmente después del montaje. Verificar la alineación antes de completar el tiempo de presión total puede hacer que los pequeños ajustes sean más sencillos que reposicionar todo el recorrido de la tira más adelante.

Preparación de la superficie y medición del recorrido

La preparación de la superficie y la medición del recorrido comienza con la limpieza, el secado y el marcado de la parte inferior del armario antes de comenzar el montaje. La preparación de la superficie ayuda a evaluar las condiciones de adhesión, mientras que la medición facilita la alineación, la precisión de la longitud de la tira y el ajuste del canal. Estos pasos deben completarse antes de fijar la tira, las pinzas de montaje, el canal de aluminio o la cubierta difusora.

1. Limpie la parte inferior del armario cuando haya polvo, grasa o residuos para que la superficie de montaje pueda proporcionar un contacto más uniforme para la cinta adhesiva o el herraje de montaje.
2. Deje secar la superficie por completo cuando haya humedad para que sea menos probable que las condiciones de adhesión se vean afectadas durante el montaje.
3. Mida el recorrido previsto de la tira y la longitud del canal de aluminio antes de la fijación para que la alineación y el ajuste puedan verificarse con antelación.
4. Marque la trayectoria prevista de la tira cuando las medidas estén confirmadas para que el recorrido de luz pueda mantenerse más recto durante el montaje.
5. Verifique las marcas de corte de la tira con respecto al recorrido medido para que los ajustes de longitud puedan planificarse antes de la fijación.
6. Verifique el espacio libre para el recorrido de la tira, el canal de aluminio y la cubierta difusora cuando los elementos del armario puedan afectar el ajuste, para que los componentes de montaje puedan colocarse con mayor precisión.

Si la parte inferior del armario tiene una textura de superficie rugosa, el rendimiento de adhesión puede variar y las pinzas de montaje pueden convertirse en un método de soporte más adecuado. Verificar la alineación antes de aplicar el tiempo de presión completo puede hacer que los pequeños ajustes sean más sencillos que reposicionar la tira después de la fijación.

Uso de cinta adhesiva o pinzas de montaje

El uso de cinta adhesiva o pinzas de montaje comienza con la evaluación de la parte inferior del armario, el peso de la tira y las condiciones de montaje antes de la fijación. La cinta adhesiva puede ser suficiente para tiras LED bajo armarios cuando la superficie de montaje es lisa y la instalación impone una carga limitada sobre el recorrido de la tira, mientras que las pinzas de montaje pueden añadir soporte mecánico cuando las condiciones son menos favorables.

El método de soporte depende de la textura de la superficie, la exposición al calor, el peso y las necesidades de ajuste:

• Cinta adhesiva: Puede ser adecuada para superficies lisas en la parte inferior del armario cuando el peso de la tira es bajo y es posible un contacto superficial uniforme.

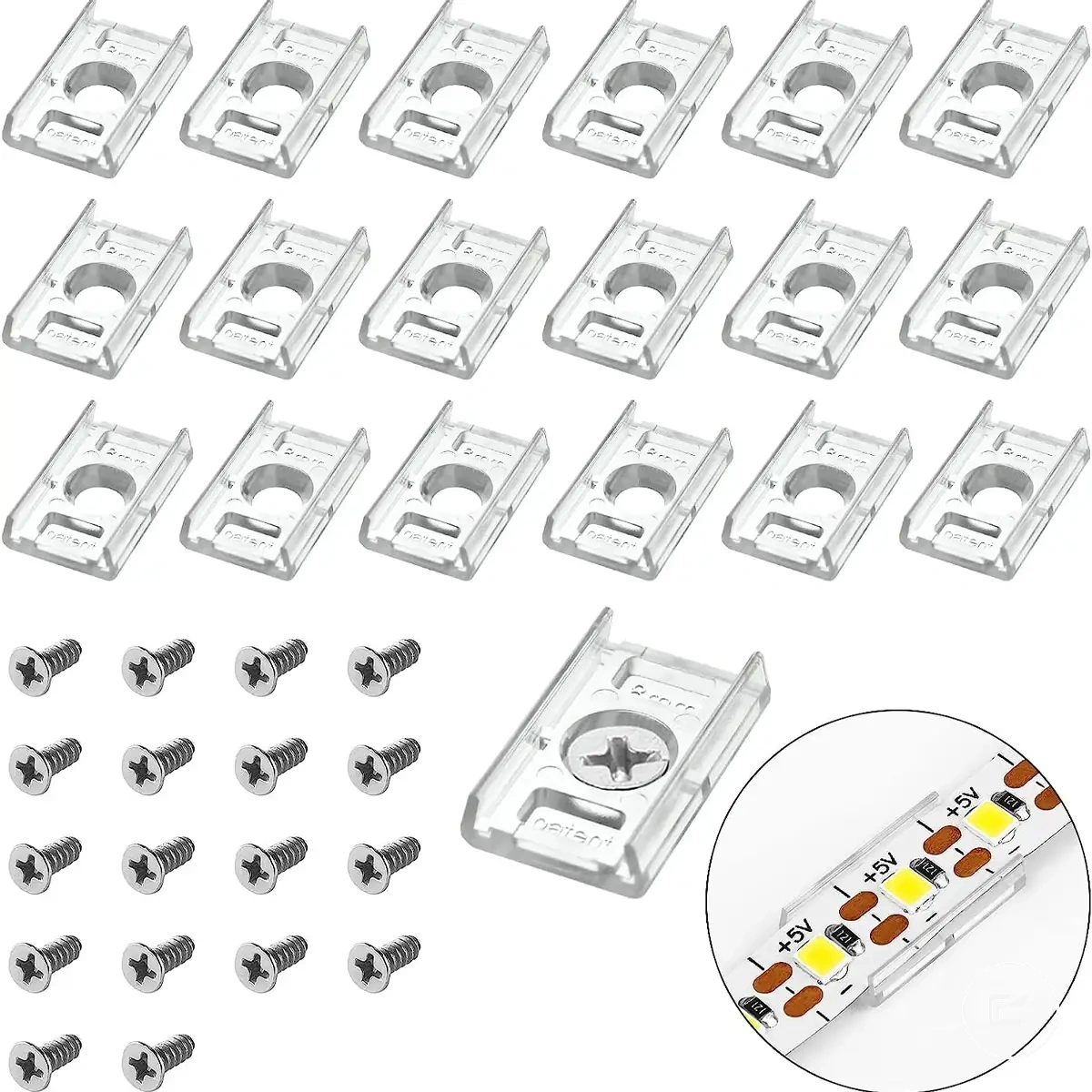

• Pinzas de montaje: Pueden proporcionar soporte mecánico adicional cuando la superficie es rugosa, texturizada o menos adecuada para el contacto adhesivo.
• Exposición al calor: Las condiciones de calor más elevado pueden afectar el rendimiento del adhesivo, lo que convierte a las pinzas en una opción de soporte útil en algunas instalaciones.
• Peso de la tira o del canal: Los recorridos de tira más pesados o el peso añadido del canal pueden beneficiarse de un soporte mecánico más allá de la cinta adhesiva sola.
• Riesgo de desmontaje: Las pinzas de montaje pueden reducir la dependencia del adhesivo cuando pueda ser necesario un ajuste o reposicionamiento futuro.

Para una instalación de baja tensión, el método de soporte debe evaluarse junto con la fuente de alimentación, la posición del conector, el enfoque de montaje y el recorrido del cable para que la tira permanezca soportada sin crear tensión innecesaria en la trayectoria del cable o en los puntos de conexión. :contentReference[oaicite:0]{index=0}

Instalación del canal de aluminio y la cubierta difusora

La instalación de un canal de aluminio y una cubierta difusora comienza con la colocación del canal en la parte inferior del armario para que las tiras LED bajo armario puedan seguir un recorrido de montaje más recto. Un canal de aluminio puede proporcionar protección a la tira y ayudar a la difusión de la luz, mientras que la cubierta difusora puede suavizar los puntos de luz visibles según el ajuste del difusor, la profundidad del canal, el brillo de la tira y el espacio libre del armario.

1. Coloque el canal de aluminio a lo largo del recorrido previsto de la tira para que la profundidad del canal y el espacio libre del armario puedan verificarse antes de la fijación.
2. Asegure el canal con tornillos de montaje o pinzas cuando la superficie de montaje y las condiciones de instalación admitan ese método, lo que ayuda a mantener la alineación del canal.
3. Inserte las tiras LED bajo armario en el canal para que la tira quede uniforme sin ejercer tensión innecesaria en el conector de baja tensión o en el recorrido del cable.
4. Verifique que la conexión de la fuente de alimentación, la posición del conector y el recorrido del cable sigan siendo accesibles antes de cerrar el canal.
5. Coloque la cubierta difusora en el canal de modo que la cubierta se alinee correctamente y no interfiera con los elementos cercanos del armario.
6. Pruebe la tira después de la instalación para confirmar que el ajuste del difusor, la difusión de la luz y la colocación del canal sigan siendo adecuados para la instalación.

En comparación con el montaje de tira al descubierto, un canal de aluminio puede proporcionar protección adicional a la tira y un recorrido de montaje más controlado. La disipación del calor y la salida de luz pueden variar según el material del canal, el tipo de difusor, el brillo de la tira y el espacio libre disponible del armario, de modo que los resultados no son idénticos en todas las instalaciones. :contentReference[oaicite:0]{index=0}

Conexión de la fuente de alimentación y prueba del recorrido de luz

La conexión de la fuente de alimentación de baja tensión y la prueba del recorrido de luz comienza con la confirmación de la tensión, la potencia nominal y la orientación del conector antes de finalizar la instalación. Probar mientras la tira permanece accesible ayuda a detectar secciones oscuras, parpadeo o problemas de calor sin ocultar las conexiones debajo del armario.

Asegúrese de que las tiras LED bajo armario, la fuente de alimentación, los conectores y el recorrido del cable estén correctamente alineados. Verifique la dirección de la tira y cualquier controlador o regulador si está presente para mantener el funcionamiento adecuado a lo largo de la parte inferior del armario.

Realice una prueba de conexión preliminar. Observe la tira para detectar parpadeo, iluminación parcial o brillo desigual. Ajuste la orientación del conector, el recorrido del cable y la colocación de la fuente de alimentación para reducir la tensión y garantizar una salida de luz uniforme. Para la siguiente etapa, proceda a cut connect and hide wires para finalizar la gestión de cables.:contentReference[oaicite:0]{index=0}

1. Confirme que la tensión y la potencia nominal de la fuente de alimentación coincidan con el requisito de baja tensión de la tira para el recorrido previsto en la parte inferior del armario.
2. Verifique la orientación del conector y la dirección de la tira a lo largo de la parte inferior del armario para evitar polaridad inversa o desalineación.
3. Conecte temporalmente la tira a la fuente de alimentación y a cualquier controlador o regulador para realizar pruebas sin montaje final.
4. Observe si hay parpadeo, secciones oscuras o salida de luz desigual a lo largo del recorrido del cable.
5. Verifique el calor a lo largo de la tira y las superficies cercanas del armario para garantizar un funcionamiento seguro durante la prueba inicial.
6. Ajuste los conectores o el recorrido del cable para minimizar la tensión y mantener la alineación adecuada antes de finalizar el montaje y la ocultación.:contentReference[oaicite:1]{index=1}

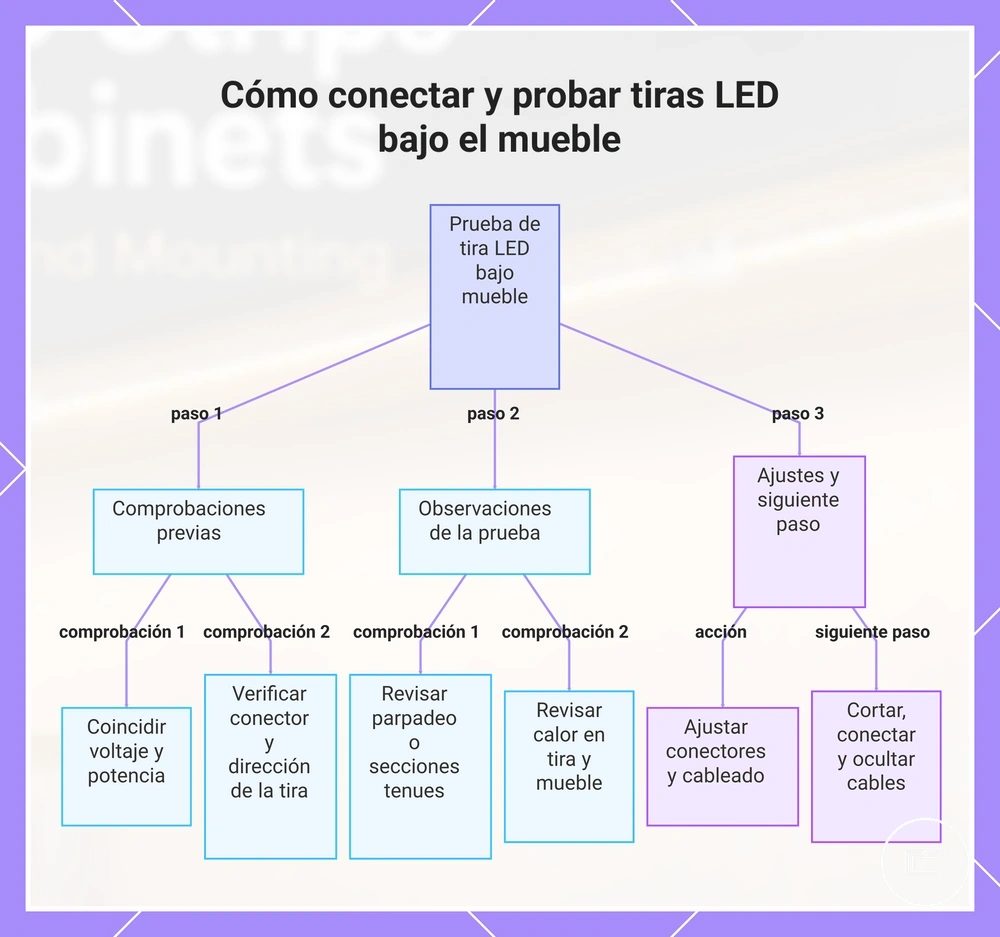

Este gráfico muestra el proceso paso a paso para conectar la fuente de alimentación, probar la tira LED y realizar los ajustes finales antes de la instalación.

Organización de los cables de baja tensión después de la prueba de ajuste

La organización de los cables de baja tensión comienza después de que las tiras LED bajo armario hayan sido probadas y se haya confirmado el recorrido final del cable. Probar primero ayuda a identificar problemas de conexión antes de fijar los cables. Este enfoque puede preservar la protección contra la tensión, mantener el acceso a los componentes y reducir la necesidad de reabrir una instalación terminada.

Cuando queden cables visibles a lo largo de la parte inferior del armario, enrutelos a través de las juntas del armario y las trayectorias de las esquinas donde el recorrido del cable se mantenga organizado y accesible. Utilice grapas para cables solo después de confirmar el recorrido final del cable. Si se necesita una gestión de cables adicional, la siguiente etapa puede implicar cómo cut connect and hide wires sin cambiar el diseño probado.

Verifique que la holgura del cable de extensión sea suficiente para evitar tensión en el conector durante el uso normal. La fuente de alimentación, el conector y cualquier punto de servicio deben permanecer accesibles si se necesita una inspección futura. Evite fijar los cables firmemente cerca de componentes que generen calor y confirme que el recorrido del cable de baja tensión no ejerza tensión sobre las conexiones o el herraje de montaje.

Si las grapas para cables, la holgura del cable, la posición del conector, el acceso a la fuente de alimentación y el enrutamiento en las esquinas siguen siendo adecuados después de la prueba de ajuste, la instalación puede pasar a la organización final del cable con menos ajustes esperados posteriormente.:contentReference[oaicite:0]{index=0}

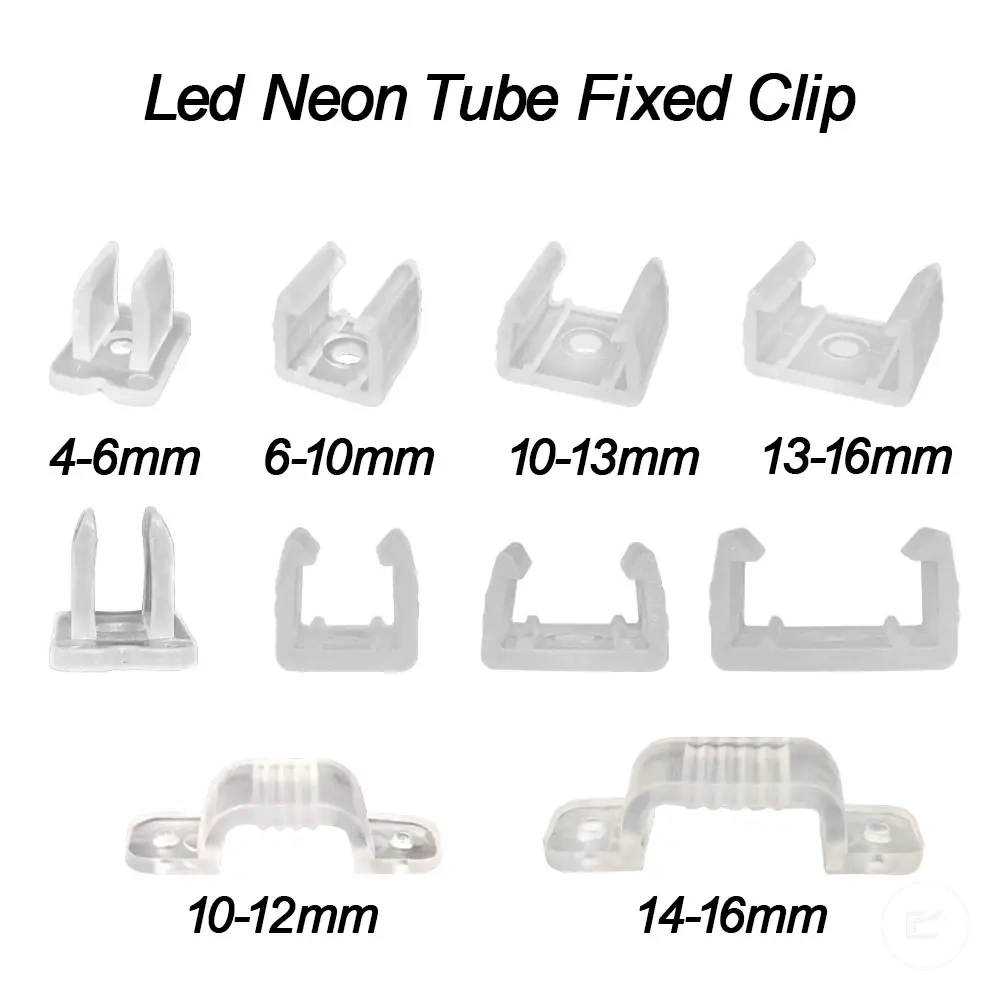

Los productos que aparecen a continuación son ejemplos útiles para comparar las opciones disponibles. Antes de comprar, verifica que los criterios de compatibilidad, las características y los detalles del producto se ajusten a tus necesidades.

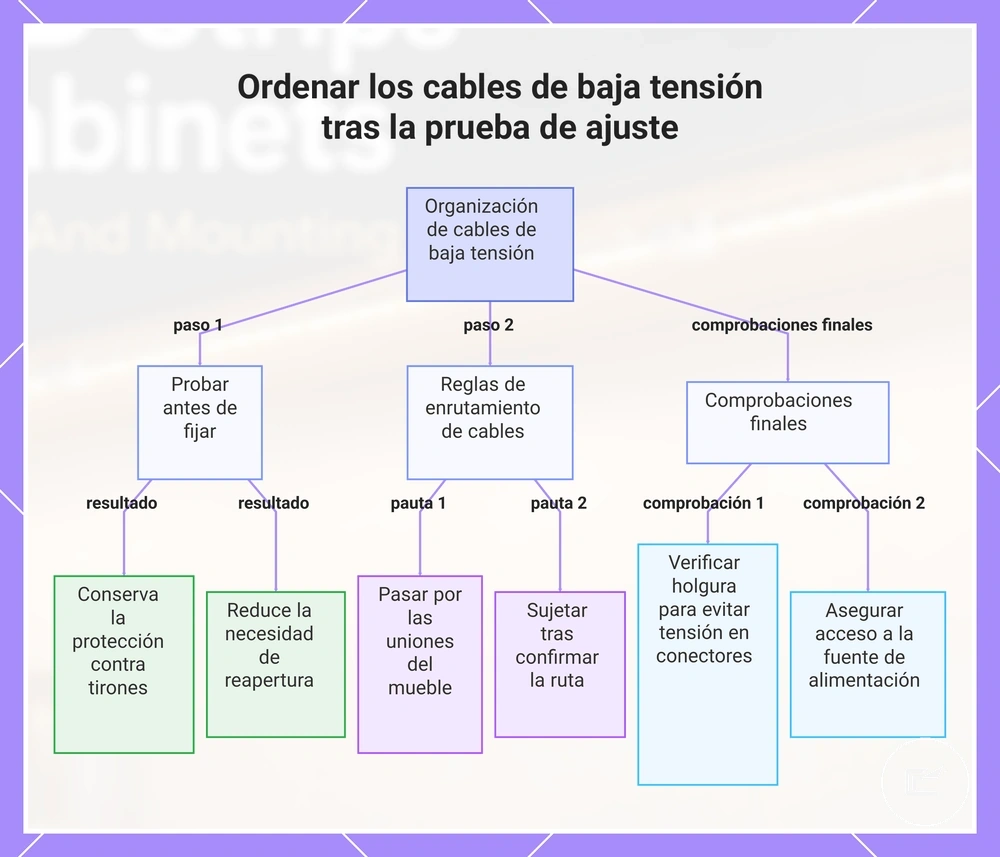

Este gráfico muestra los pasos y comprobaciones principales para ordenar los cables de baja tensión después de probar las tiras LED bajo el mueble, incluyendo probar primero, pautas de enrutamiento y verificación final.

Errores que evitar en la instalación de tiras LED bajo armarios

Los errores comunes de instalación pueden causar síntomas visibles como parpadeo, atenuación o desprendimiento. Reconocer estos errores antes o durante la instalación ayuda a prevenir una salida de luz deficiente, tensión en el conector y esfuerzo del cable en las tiras LED bajo armarios. Comprender cómo se relacionan los síntomas con las causas y los pasos preventivos favorece un montaje más fiable en la parte inferior del armario.

Los errores clave incluyen mala adhesión, soporte de montaje débil, fuente de alimentación incorrecta, caída de tensión, conector inadecuado, mala colocación de la tira, curvatura excesiva, acumulación de calor y tensión del cable. Cada uno puede afectar el rendimiento de la tira y la salida de luz si no se aborda durante el proceso de instalación inicial.

Utilice la tabla siguiente para relacionar cada error con su causa probable, una verificación segura y una estrategia de prevención. Esto ayuda a identificar problemas potenciales sin repetir la secuencia completa de instalación ni convertir esto en una guía de solución de problemas.

Problema	Causa probable	Verificación segura	Prevención
Tira suelta o desprendimiento de la adhesión	Mala preparación de la superficie o soporte de montaje débil	Verifique la limpieza de la parte inferior del armario y la fijación de la tira	Limpie la superficie y utilice soporte adecuado antes del montaje
Parpadeo o salida de luz inestable	Fuente de alimentación incorrecta o error en el conector	Verifique la tensión, la potencia nominal de la fuente y el ajuste del conector	Confirme la compatibilidad y pruebe antes del montaje final
Atenuación en los extremos de la tira	Caída de tensión	Observe el brillo a lo largo del recorrido de la tira	Planifique la longitud de la tira y los requisitos de alimentación adecuadamente
Iluminación desigual o deslumbramiento	Mala colocación en la parte inferior del armario	Revise la posición de la tira y la distribución de la luz	Coloque la tira para el área de iluminación prevista
Daño en la tira o funcionamiento intermitente	Curvatura excesiva o tensión del cable	Inspeccione las curvas y los puntos de conexión	Evite curvas pronunciadas y tensión excesiva del cable
Atenuación relacionada con el calor	Espaciado térmico deficiente o calor atrapado	Verifique que no haya restricciones de flujo de aire alrededor de la tira	Deje espacio y evite cubrir áreas sensibles al calor
Inestabilidad del conector	Tensión del cable	Inspeccione el recorrido del cable y los puntos de tensión	Proporcione protección contra la tensión y asegure los cables visibles

Si un síntoma persiste después de las comprobaciones básicas, considere cómo fix installation problems. :contentReference[oaicite:0]{index=0}

Adhesión débil y mala preparación de la superficie

Cuando aparece una tira suelta o desprendimiento, la adhesión débil suele estar relacionada con las condiciones de la superficie del armario más que con una sola causa. La grasa, el polvo, la humedad, la textura o el calor excesivo en la superficie del armario pueden reducir el contacto adhesivo. Este error puede crear una sujeción deficiente durante la instalación de iluminación de armarios y aumentar el riesgo de movimiento de la tira con el tiempo.

Verifique estas causas locales y puntos de prevención:

• Material de la superficie: Una superficie de armario texturizada puede proporcionar menos contacto adhesivo que una superficie más lisa.
• Grasa o polvo: Los residuos en la superficie del armario pueden debilitar la adhesión y aumentar el riesgo de desprendimiento.
• Residuo de limpiador: La película de limpiador restante puede reducir el agarre adhesivo si la superficie no está completamente limpia.
• Humedad y tiempo de secado: Una superficie húmeda puede aumentar la probabilidad de que la tira quede suelta después del montaje.
• Presión adhesiva: Una presión desigual durante la instalación puede dejar secciones con contacto más débil.
• Peso de la tira: Los recorridos de tira o canales más pesados pueden ejercer tensión adicional sobre los puntos de fijación adhesiva.
• Soporte con pinzas: Las pinzas adicionales pueden ayudar cuando el peso de la tira, la textura de la superficie o las condiciones de montaje crean una carga adicional.
• Humedad y acumulación de calor: Las condiciones ambientales pueden afectar el rendimiento de la adhesión según la zona de instalación.

La adhesión débil no siempre indica la misma causa. El material de la superficie, los niveles de humedad, la acumulación de calor y el peso de la tira pueden interactuar de forma diferente según la instalación, por lo que la prevención debe centrarse en la condición específica de la superficie del armario en lugar de asumir una única fuente de fallo. :contentReference[oaicite:0]{index=0}

Fuente de alimentación incorrecta, caída de tensión y errores de conector

Cuando aparecen atenuación, parpadeo, iluminación parcial o ausencia de luz después de la instalación, la causa puede ser un problema de fuente de alimentación, caída de tensión o error de conector. Este error no siempre proviene de la misma fuente, por lo que el síntoma debe asociarse a la causa más probable antes de realizar cambios en la instalación.

Problema	Causa probable	Verificación segura	Prevención
Parpadeo	Conector suelto o incompatibilidad del controlador	Verifique el ajuste del conector y la compatibilidad del controlador	Confirme las conexiones antes del montaje final
Atenuación	Caída de tensión o potencia insuficiente	Observe el brillo en todo el recorrido de la tira	Ajuste los requisitos de alimentación al diseño de la instalación
Iluminación parcial	Error de conector o conexión sobrecargada	Inspeccione los puntos de conexión a lo largo de la tira	Evite colocar una carga excesiva en una sola conexión
Sin luz	Discrepancia de tensión, problema de polaridad o conector desconectado	Verifique la compatibilidad de tensión y la orientación del conector	Compruebe la polaridad y la alineación de la conexión antes de probar
Rendimiento desigual	Recorridos largos que contribuyen a la caída de tensión	Compare el brillo de un extremo del recorrido al otro	Planifique recorridos más largos teniendo en cuenta los requisitos de alimentación

No todos los síntomas apuntan a la misma causa. La caída de tensión, el error de conector, la incompatibilidad del controlador y las limitaciones de la fuente de alimentación pueden crear resultados similares, mientras que la acumulación de calor, la tensión del cable, los problemas de adhesión o la mala colocación pueden contribuir a problemas de instalación independientes. Si el síntoma persiste después de estas comprobaciones, revise cómo fix installation problems. :contentReference[oaicite:0]{index=0}

Mala colocación, curvatura y acumulación de calor

Cuando aparecen deslumbramiento, sombras, puntos visibles o calidad de luz desigual después de la instalación, la causa puede ser una mala colocación, curvas pronunciadas o acumulación de calor. Este error puede ejercer tensión física sobre las tiras LED bajo armarios y puede afectar el rendimiento con el tiempo, según el tipo de tira, el radio de curvatura, el ajuste del canal y las condiciones de ventilación.

Las comprobaciones de prevención incluyen:

• Mala colocación: Coloque la tira para reducir el deslumbramiento, las sombras y los puntos visibles en la superficie de trabajo prevista.
• Curvas pronunciadas: Mantenga el radio de curvatura mínimo recomendado para la tira para reducir la tensión en las esquinas, el riesgo de error en el conector y la tensión del cable.
• Espacio libre del difusor: Asegúrese de que el difusor y la tira tengan el espacio libre adecuado para que la distribución de la luz no se vea restringida.
• Canal estrecho: Evite condiciones de canal ajustadas que puedan contribuir a la acumulación de calor o reducir la calidad de la luz.
• Trayectoria de calor bloqueada: Mantenga la ventilación del canal sin obstrucciones para que el calor pueda disiparse de forma más eficaz.
• Soporte de adhesión: Verifique que las curvas y las esquinas no generen fuerzas de levantamiento que puedan debilitar la adhesión o provocar que la tira quede suelta.

La mala colocación, la tensión por curvatura y las trayectorias de calor bloqueadas no siempre crean el mismo síntoma. La acumulación de calor, la caída de tensión, el error de conector y la tensión física pueden interactuar de forma diferente según la instalación, por lo que la prevención debe centrarse en la condición específica que afecta el rendimiento de la iluminación del armario. :contentReference[oaicite:0]{index=0}
