Compatibilidad de tiras LED: alimentación, conectores, controladores y perfiles
La compatibilidad de las tiras LED depende de que las especificaciones de la tira coincidan con las de la fuente de alimentación, los conectores, los controladores y los perfiles que la soportan. La apariencia por sí sola no confirma el ajuste, ya que el voltaje, la potencia, el ancho de la tira, el número de pines, la señal del controlador y el tamaño del perfil controlan cada uno una parte distinta del emparejamiento de piezas.
La planificación de la compatibilidad comienza con la etiqueta de la tira LED y luego se extiende a las piezas que transportan alimentación, señal y soporte físico. Esta página trata los accesorios para tiras LED e iluminación de armarios como un sistema conectado, donde cada accesorio debe reforzar el mismo tipo de tira y contexto de instalación.
La fuente de alimentación debe coincidir con el voltaje de la tira y tener la capacidad adecuada para la longitud y carga previstas. Los conectores deben coincidir con el ancho de la tira, el número de pines, la disposición de las almohadillas de cobre y la polaridad, mientras que los controladores deben ser compatibles con el tipo de color, la señal de control y la potencia nominal de la tira. Los perfiles deben ajustarse a la tira y al difusor con suficiente espacio para la colocación y la disipación de calor, según la disposición del armario.
La forma más segura de evaluar los accesorios para tiras LED es verificar cada pieza con las especificaciones de la tira antes de considerar la configuración como compatible. Una pieza puede parecer adecuada pero no cumplir los criterios de coincidencia si la etiqueta, la disposición de los conectores, la salida del controlador o las dimensiones del perfil no son compatibles con la configuración específica de la tira LED.

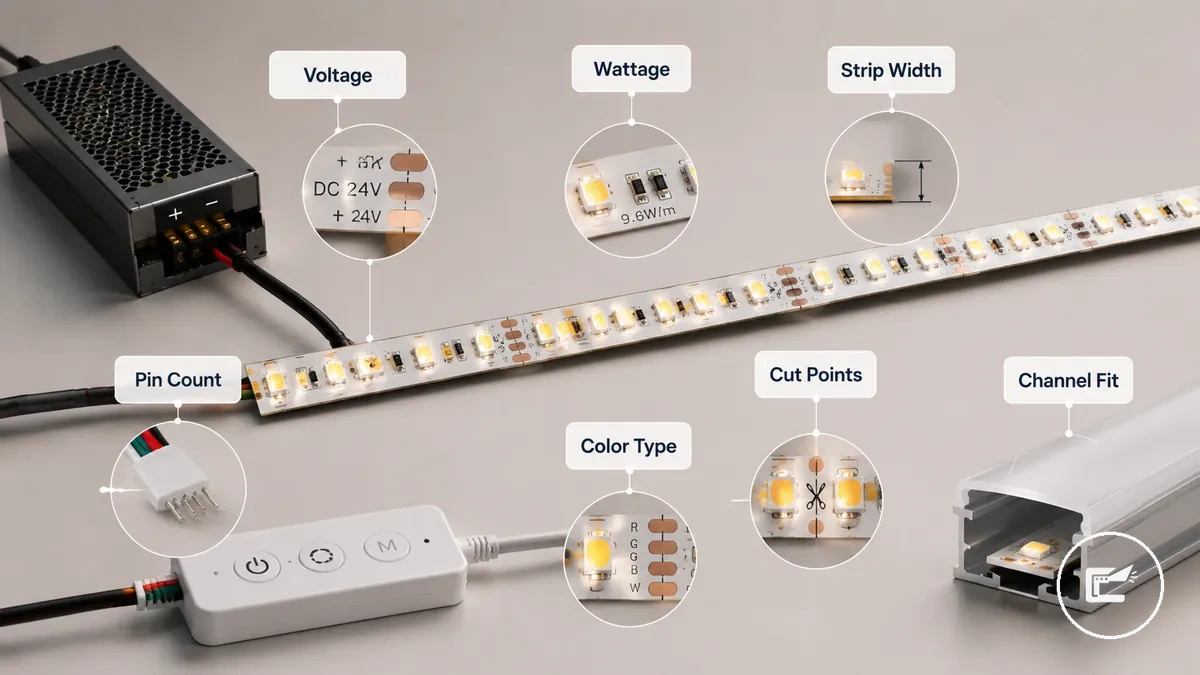

Especificaciones de las tiras LED que controlan la compatibilidad
Las especificaciones de las tiras LED son las etiquetas técnicas que determinan si los accesorios relacionados pueden coincidir correctamente con la tira. Estas etiquetas definen los requisitos eléctricos, de señal y físicos que influyen en las decisiones de compatibilidad. Antes de comparar accesorios, la variable de compatibilidad más importante es la propia especificación de la tira LED.
Como se estableció en la visión general de compatibilidad, el emparejamiento de accesorios comienza con la tira en lugar del accesorio. El voltaje, la potencia por metro, el ancho de la tira, el número de pines, el tipo de color y el ajuste del perfil afectan cada uno a una condición de compatibilidad diferente, por lo que un desajuste en una especificación puede limitar combinaciones de piezas que de otro modo serían adecuadas.
Las especificaciones de las tiras LED que controlan la compatibilidad son más fáciles de evaluar cuando las etiquetas clave se identifican visualmente. La imagen siguiente destaca las especificaciones que influyen en el emparejamiento de accesorios, incluyendo etiquetas de voltaje, etiquetas de potencia, indicadores de ancho de tira, almohadillas de pines, señales relacionadas con el controlador y consideraciones de ajuste del perfil.
Las especificaciones de las tiras LED que controlan la compatibilidad se pueden organizar como un mapa de especificación a decisión. Cada etiqueta a continuación afecta a un requisito de emparejamiento específico en lugar de servir como una descripción de producto independiente.
Las definiciones más amplias de las piezas se cubren en piezas de los accesorios explicadas.
- Voltaje: Determina si una fuente de alimentación y un controlador pueden soportar los requisitos eléctricos de la tira.
- Potencia por metro: Influye en el dimensionamiento de la fuente de alimentación y puede afectar la idoneidad de tramos largos de tira.
- Ancho de la tira: Limita el ajuste del conector y puede afectar la selección del perfil cuando el espacio es reducido.
- Número de pines: Establece los requisitos de emparejamiento del conector y el controlador según la disposición de señales de la tira.
- Tipo de color: Puede requerir una señal de controlador compatible y un método de control que coincida.
- Puntos de corte: Pueden afectar cómo se usan los conectores cuando los segmentos de tira se separan o se vuelven a unir.
- Ajuste del perfil: Depende de las dimensiones de la tira, el espacio del difusor y el perfil de canal disponible.

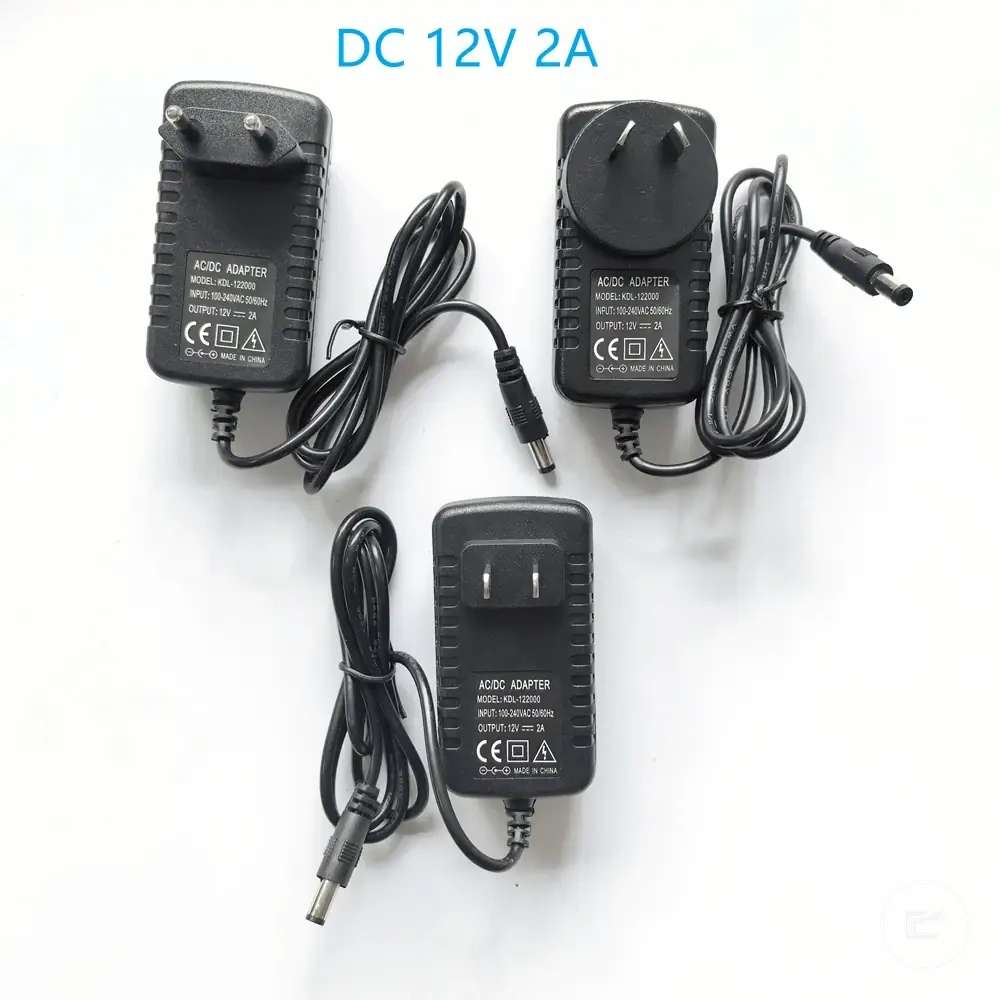

Correspondencia de voltaje, potencia y fuente de alimentación
La compatibilidad entre la tira LED y la fuente de alimentación depende de igualar primero el voltaje y luego verificar que la fuente de alimentación pueda soportar la carga esperada. El voltaje de salida del driver debe coincidir con el voltaje de la tira, mientras que la potencia determina si la fuente de alimentación puede soportar la longitud de la tira y los requisitos de uso. La variable clave de compatibilidad en esta sección es el dimensionamiento de la fuente de alimentación.
Según lo establecido por las especificaciones de la tira, los vatios por metro y la longitud total de la tira trabajan juntos para determinar la carga total. Una tira más larga puede requerir más capacidad del driver, y dos tiras con la misma longitud pueden generar diferentes requisitos de carga cuando su potencia por metro difiere.
Un desajuste de voltaje crea un riesgo de incompatibilidad porque la tira y la salida del driver están diseñadas para funcionar dentro de la misma categoría de voltaje. Una vez confirmado el voltaje, la carga total se convierte en la siguiente verificación. La fuente de alimentación debe poder soportar la carga calculada manteniendo un margen de carga que se adapte a la aplicación.
Por ejemplo, dos tiras LED pueden tener la misma longitud pero diferentes clasificaciones de vatios por metro. La tira con mayor potencia por metro puede requerir una mayor potencia del driver, aunque la longitud instalada sea la misma. Por eso la carga total debe basarse en las especificaciones de la tira y no solo en la longitud.
La correspondencia de voltaje, potencia y fuente de alimentación se puede organizar mediante las siguientes comprobaciones de compatibilidad. La tabla muestra cómo cada entrada contribuye al emparejamiento de potencia y dónde los resultados condicionales pueden influir en el riesgo de calor o la fiabilidad.
| Entrada | Qué comprobar | Por qué es relevante | Redacción segura |
|---|---|---|---|
| Voltaje | Voltaje de la tira y salida del driver | Determina la compatibilidad básica | Debe coincidir |
| Vatios por metro | Consumo de potencia por unidad de longitud | Influye en el cálculo de la carga total | Varía según el tipo de tira |
| Longitud total de la tira | Longitud instalada | Afecta la demanda total de potencia | Depende de la configuración |
| Carga total | Requisito de potencia combinado | Guía el dimensionamiento de la fuente de alimentación | Debe calcularse a partir de los datos de la tira |
| Potencia del driver | Capacidad de salida disponible | Soporta la carga esperada | Debe adecuarse a la demanda calculada |
| Margen | Capacidad restante después de la carga | Puede ayudar a reducir preocupaciones de sobrecarga y calor | Depende de las condiciones de carga |
Cuando una fuente de alimentación opera cerca de su capacidad, los resultados de calor y fiabilidad pueden variar según la carga, el ambiente y el diseño de las piezas. Las precauciones más amplias de compatibilidad se cubren en power and heat safety.
Esta sección se centra en la correspondencia de los requisitos de voltaje y capacidad. Las comparaciones entre diferentes formatos de fuente de alimentación se tratan por separado en power method comparison.
Correspondencia de tiras LED de 12V y 24V
La correspondencia de tiras LED de 12V y 24V depende de mantener el mismo voltaje en la tira LED, la fuente de alimentación y los controles compatibles. Una tira LED de 12V requiere una configuración de alimentación compatible con 12V, mientras que una tira LED de 24V requiere una configuración de alimentación compatible con 24V. La variable clave de compatibilidad en esta comparación es la coincidencia de voltaje.
Como se mencionó en la sección principal de correspondencia de potencia, las etiquetas de voltaje deben verificarse antes de considerar la longitud del tramo o la compatibilidad de los accesorios. La longitud del tramo y el comportamiento de la caída de voltaje pueden diferir entre una tira LED de 12V y una tira LED de 24V, por lo que las decisiones de correspondencia deben seguir el voltaje de la tira y las etiquetas de salida del driver en lugar de suposiciones sobre el rendimiento.
La correspondencia de tiras LED de 12V y 24V se puede organizar mediante la siguiente comparación. La comparación destaca los requisitos de coincidencia, las tendencias de longitud de tramo y las consideraciones de caída de voltaje dentro de la misma categoría de tira de bajo voltaje.
| Tira LED de 12V | Tira LED de 24V |
|---|---|
| Requiere una salida de driver de 12V y etiquetas de accesorios coincidentes | Requiere una salida de driver de 24V y etiquetas de accesorios coincidentes |
| Puede ser más sensible a la caída de voltaje a medida que aumenta la longitud del tramo | Puede ser menos sensible a la caída de voltaje en condiciones de longitud de tramo similares |
| Verifique que la tira, la fuente de alimentación y el controlador compartan la misma etiqueta de voltaje | Verifique que la tira, la fuente de alimentación y el controlador compartan la misma etiqueta de voltaje |
Una tira LED de 24V no es universalmente mejor que una tira LED de 12V, y una tira LED de 12V no es automáticamente la opción preferida para cada configuración. La elección adecuada depende de la correspondencia de voltaje, la compatibilidad de la salida del driver, las condiciones de longitud del tramo y el etiquetado de los accesorios.
Vatios por metro y margen de la fuente de alimentación
Los vatios por metro convierten la longitud de la tira en un requisito mínimo de potencia al vincular el consumo de la tira con la longitud total instalada. El cálculo es directo: los vatios por metro multiplicados por la longitud de la tira producen la potencia total. La variable clave de compatibilidad en esta sección es el margen de la fuente de alimentación.
Los vatios por metro y el margen de la fuente de alimentación se pueden organizar mediante un cálculo de dimensionamiento simple. La fórmula y el ejemplo siguientes muestran cómo los vatios por metro se convierten en una entrada para la potencia nominal del driver sin implicar una regla universal de capacidad sobrante.
| Longitud de la tira | Vatios por metro | Carga estimada | Indicación de tamaño del driver |
|---|---|---|---|
| Valor de longitud | Valor de W/m | Longitud de la tira × W/m | La potencia nominal del driver debe soportar la carga calculada |
| Ejemplo ilustrativo: 5 m | Ejemplo ilustrativo: 10 W/m | 50 W de potencia total | La capacidad del driver puede incluir capacidad sobrante según las indicaciones del producto y las condiciones de instalación |
La fórmula se puede expresar como potencia total = vatios por metro × longitud de la tira. En el ejemplo ilustrativo anterior, una tira de 5 metros con una clasificación de 10 vatios por metro da como resultado una carga de 50 vatios. Los valores reales dependen de la etiqueta de la tira, la longitud seleccionada y la configuración prevista.
Una vez calculada la potencia total, la potencia nominal del driver se puede comparar con la carga esperada. Un margen adicional de la fuente de alimentación puede favorecer la fiabilidad y puede ayudar a limitar el estrés relacionado con el calor bajo ciertas condiciones, pero la capacidad sobrante adecuada varía según el diseño del driver, el entorno y las condiciones de funcionamiento, y no según un porcentaje fijo.
Caída de voltaje y límites de longitud del tramo
Los tramos largos de tiras LED pueden aumentar el riesgo de caída de voltaje incluso cuando el voltaje y la potencia parecen correctos en las etiquetas del producto. A medida que aumenta la longitud del tramo, el consumo de corriente a lo largo de la tira y los conductores conectados puede influir en el rendimiento de formas que no son visibles de inmediato durante las comprobaciones de compatibilidad. La variable clave de compatibilidad en esta sección es la caída de voltaje.
La caída de voltaje y los límites de longitud del tramo se pueden revisar mediante señales de rendimiento visibles en lugar de cambios en la instalación. La lista siguiente organiza las condiciones y observaciones comunes que pueden indicar cuándo la longitud del tramo está afectando la compatibilidad.
- Longitud del tramo: Los tramos más largos pueden aumentar el riesgo de caída de voltaje cuando la distancia y la carga aumentan juntas.
- Voltaje de la tira: Los efectos de la caída de voltaje pueden variar según el voltaje de la tira utilizado en la instalación.
- Consumo de corriente: Un mayor consumo de corriente puede contribuir a una mayor caída de voltaje bajo ciertas condiciones de tira y disposición.
- Pérdida de brillo: Una reducción de la emisión luminosa hacia el final de un tramo puede indicar que el voltaje no se mantiene constante a lo largo de la tira.
- Comportamiento de atenuación: Un comportamiento de atenuación desigual puede aparecer cuando las condiciones de carga cambian a lo largo de un tramo largo.
- Calibre del cable e inyección de alimentación: El calibre del cable y las necesidades de inyección de alimentación pueden ser factores a evaluar cuando se observan cambios en el rendimiento en tramos largos.
La caída de voltaje no afecta a todas las instalaciones de la misma manera porque el voltaje de la tira, la longitud del tramo, el consumo de corriente, el calibre del cable y las condiciones de disposición pueden variar. Cuando aparecen pérdida de brillo, comportamiento de atenuación desigual u otros problemas en tramos largos, es posible que sea necesario reevaluar la compatibilidad más allá de la correspondencia original de voltaje y potencia. Para consideraciones de riesgo más amplias cuando la caída de voltaje se convierte en un problema de rendimiento, consulte power and heat safety.

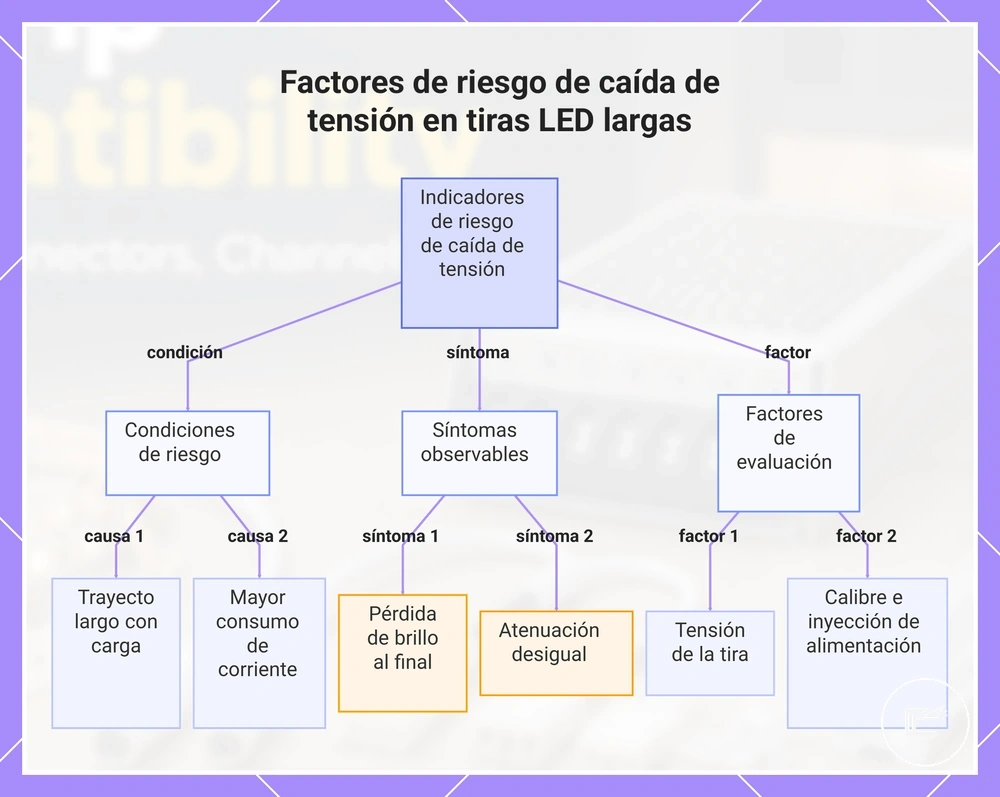

Este gráfico muestra las condiciones de riesgo, los síntomas observables y los factores de evaluación que indican problemas de compatibilidad por caída de tensión en tiras LED largas.

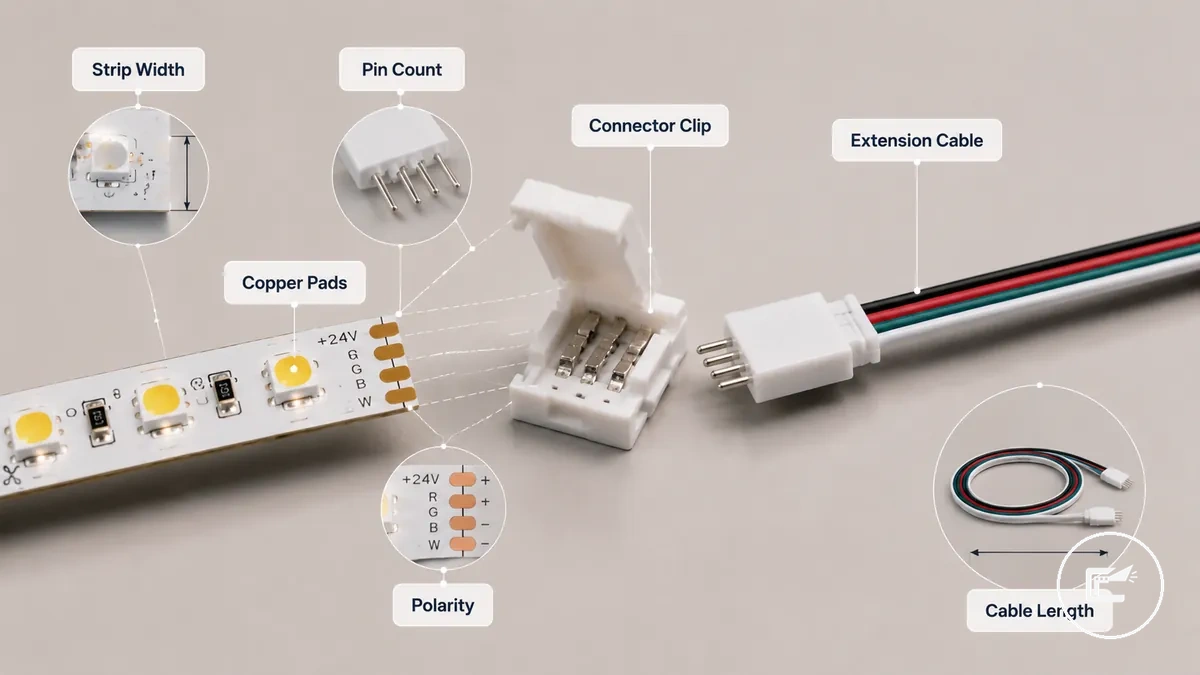

Compatibilidad de conectores y cables de extensión
La compatibilidad de los conectores depende de que los conectores y los cables de extensión coincidan con las especificaciones físicas y eléctricas de la tira LED. El ancho de la tira, el número de pines, las almohadillas de cobre y la polaridad deben alinearse con el conector o cable de extensión para que la conexión pueda mantener el ajuste y la continuidad de la señal. La variable clave de compatibilidad en esta sección es la compatibilidad del conector.
Los conectores y cables de extensión deben evaluarse según las especificaciones de la tira LED ya identificadas anteriormente en el proceso de compatibilidad. Un conector puede parecer que encaja físicamente, pero aun así fallar eléctricamente si el número de pines, la alineación de la polaridad o el contacto de las almohadillas de cobre no coinciden con la configuración de la tira.
La compatibilidad de conectores y cables de extensión es más fácil de evaluar cuando los puntos de ajuste visibles se identifican antes de comparar productos. La siguiente imagen etiqueta los atributos que normalmente determinan si un conector o cable de extensión de tira puede alinearse correctamente con la tira LED.
Factores adicionales como el recubrimiento impermeable, el formato del conector y la longitud de extensión pueden influir en la calidad de la conexión. Las tiras recubiertas pueden requerir estilos de contacto compatibles, mientras que los tramos largos de cable de extensión pueden afectar la continuidad de la señal o la fiabilidad según el diseño del cable, la alineación de la polaridad y las condiciones de instalación.
La compatibilidad de conectores y cables de extensión se puede organizar mediante la siguiente comparación de comprobaciones de ajuste y continuidad. Esta sección se centra en la coincidencia de atributos en lugar de la ejecución de la conexión. Para métodos de corte, unión y conexión, consulte cutting and connecting strips.
| Factor del conector | Condición de coincidencia | Riesgo si no coincide | Verificar antes de comprar |
|---|---|---|---|
| Ancho de la tira | El tamaño del conector coincide con el ancho de la tira | Ajuste físico deficiente | Comparar las dimensiones de la tira y el conector |
| Número de pines | Las posiciones de los pines coinciden con la disposición de la tira | Problemas de continuidad de la señal | Verificar la configuración de pines |
| Almohadillas de cobre | Los puntos de contacto se alinean correctamente | Contacto eléctrico incompleto | Comprobar la disposición de las almohadillas |
| Polaridad | Las rutas positiva y negativa se alinean | La conexión puede no funcionar según lo previsto | Confirmar las marcas de polaridad |
| Recubrimiento impermeable | El conector se adapta al tipo de superficie de la tira | Calidad de contacto reducida | Verificar la compatibilidad del recubrimiento |
| Longitud de extensión | La longitud del cable se adapta a la aplicación | Problemas de continuidad de la señal o fiabilidad | Revisar los requisitos de extensión |
Ancho de la tira, número de pines y tipo de contacto
El ajuste del conector depende de la alineación física entre la tira LED y la interfaz del conector. El ancho de la tira, el número de pines, el tipo de contacto, la separación de las almohadillas y las marcas de polaridad trabajan juntos para determinar si un conector puede mantener el contacto eléctrico y la sujeción del conector. El ancho visible por sí solo no confirma la compatibilidad, ya que la disposición de los pines y las superficies de contacto pueden variar. La variable clave de compatibilidad en esta sección es la alineación física del conector.
El ancho de la tira, el número de pines y el tipo de contacto se pueden organizar mediante las comprobaciones de atributos a continuación. La tabla destaca las características visibles que influyen en el ajuste, la alineación y la continuidad antes de que el formato del conector o el método de instalación sean relevantes.
| Atributo | Qué comparar | Efecto en la compatibilidad |
|---|---|---|
| Ancho de la tira | Ancho del PCB y tamaño de la boca del conector | Influye en el ajuste físico y la sujeción del conector |
| Número de pines | Número de contactos del conector y pines de la tira | Afecta la alineación y la continuidad de la señal |
| Separación de almohadillas | Distancia y posición de las almohadillas de cobre | Puede afectar la alineación del contacto |
| Marcas de polaridad | Indicadores de orientación positiva y negativa | Ayuda a mantener la continuidad del contacto cuando está alineada correctamente |
| Tipo de contacto | Estilo de contacto y método de acoplamiento de la almohadilla | Puede influir en la calidad del contacto eléctrico |
Como se introdujo en la sección principal de conectores, el ajuste físico y el contacto eléctrico deben evaluarse juntos. Los anchos de tira poco comunes, los recubrimientos protectores o los estilos de contacto alternativos pueden requerir una comparación adicional, ya que la sujeción del conector y la calidad del contacto pueden variar según la construcción del producto. No se debe asumir que un conector es compatible solo por el ancho de la tira cuando el número de pines, la separación de las almohadillas o las marcas de polaridad difieren.
Conectores de tira a tira, de tira a cable y de cable a cable
Cuando una instalación de tiras LED necesita continuar a lo largo de la misma tira, conectarse a un cable o extender un tramo de cable existente, el formato del conector debe seguir la ruta de conexión. Un conector de tira a tira, un conector de tira a cable y un conector de cable a cable cumplen cada uno una función de unión diferente dentro del mismo sistema. Atributos físicos como el ancho de la tira, el número de pines y la polaridad aún influyen en si el formato seleccionado puede alinearse correctamente. La variable clave de compatibilidad en esta sección es la selección del formato del conector según la ruta de conexión.
Los conectores de tira a tira, de tira a cable y de cable a cable se pueden organizar mediante la comparación a continuación. La comparación se centra en la función que realiza cada tipo de conector y las condiciones que pueden afectar la continuidad y la alineación.
| Tipo de conector | Función de conexión | Condición requerida |
|---|---|---|
| Conector de tira a tira | Une una sección de tira LED directamente con otra sección de tira | La alineación de pines, la continuidad de polaridad y los atributos coincidentes de la tira deben alinearse |
| Conector de tira a cable | Conecta una tira LED a un cable o ruta de extensión | La alineación de pines y la polaridad deben coincidir con los puntos de conexión de la tira |
| Conector de cable a cable | Une secciones de cable dentro de una ruta de extensión | Las conexiones de cable deben mantener la continuidad de polaridad a través de la ruta del circuito |
El formato del conector determina la función de conexión, pero la compatibilidad puede depender aún del ancho de la tira, el número de pines, la polaridad y la alineación del contacto. Los conectores de esquina y los cables de extensión pueden seguir la misma lógica de ruta de conexión, ya que la continuidad depende de mantener la relación eléctrica correcta en cada sección unida. Para la ejecución de la conexión en lugar de la selección del formato del conector, consulte cutting and connecting strips.
Conectores de esquina y longitud del cable de extensión
Los conectores de esquina y los cables de extensión dependen de la alineación, la polaridad y la distancia, no solo de la forma del conector. Cuando una ruta de tira LED cambia de dirección o se extiende más allá de su posición original, el conector de esquina o el cable de extensión deben coincidir con la ruta de conexión y los atributos de la tira involucrados. La orientación, el número de pines y la longitud del cable pueden influir en si se mantiene la continuidad en la disposición. La variable clave de compatibilidad en esta sección es la continuidad de la conexión según la disposición.
Los conectores de esquina y la longitud del cable de extensión se pueden organizar mediante las comprobaciones de verificación a continuación. Estas comprobaciones se centran en las condiciones de orientación, distancia y colocación que pueden afectar la compatibilidad dentro del mismo sistema de tiras LED.
- Orientación del conector de esquina: Verificar que el conector en L o el enlace de esquina siga el cambio de dirección previsto y mantenga la alineación de polaridad.
- Número de pines: Comprobar que los pines del conector coincidan con el número de pines de la tira para que las rutas eléctricas permanezcan alineadas.
- Ancho de la tira: Confirmar que la interfaz del conector coincida con el ancho de la tira utilizado en la disposición.
- Radio de curvatura y colocación: Un espacio limitado o un radio de curvatura estrecho pueden afectar el ajuste, según el diseño del conector y las limitaciones de colocación.
- Polaridad del cable de extensión: Los conductores del cable de extensión deben mantener la continuidad de polaridad a lo largo del tramo extendido.
- Longitud de extensión y caída de voltaje: Los tramos largos de cable de extensión pueden aumentar el riesgo de caída de voltaje, según el voltaje de la tira, la carga, el diseño del cable y las condiciones del tramo.
Como se introdujo en la sección general de conectores, la compatibilidad debe evaluarse tanto mediante la alineación física como la continuidad eléctrica. Un conector de esquina puede ajustarse a la disposición, pero aún así depender del número de pines y la polaridad correctos, mientras que un cable de extensión puede requerir una revisión adicional cuando la distancia del tramo aumenta. Para la ejecución de la conexión en lugar de la evaluación de compatibilidad, consulte cutting and connecting strips.

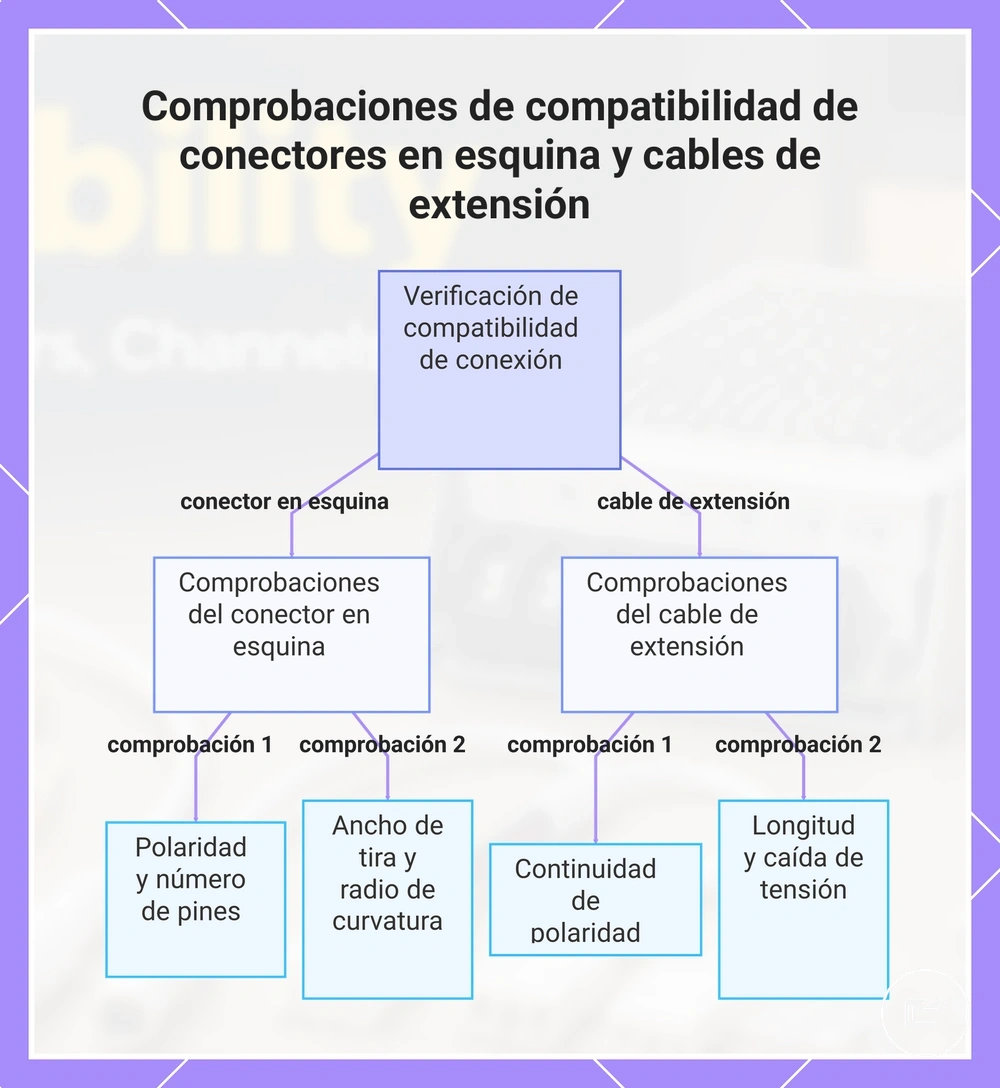

Este gráfico muestra las verificaciones clave para garantizar la compatibilidad de conectores en esquina y cables de extensión en sistemas de tiras LED, centrándose en la orientación, polaridad, número de pines, ajuste físico y caída de tensión.

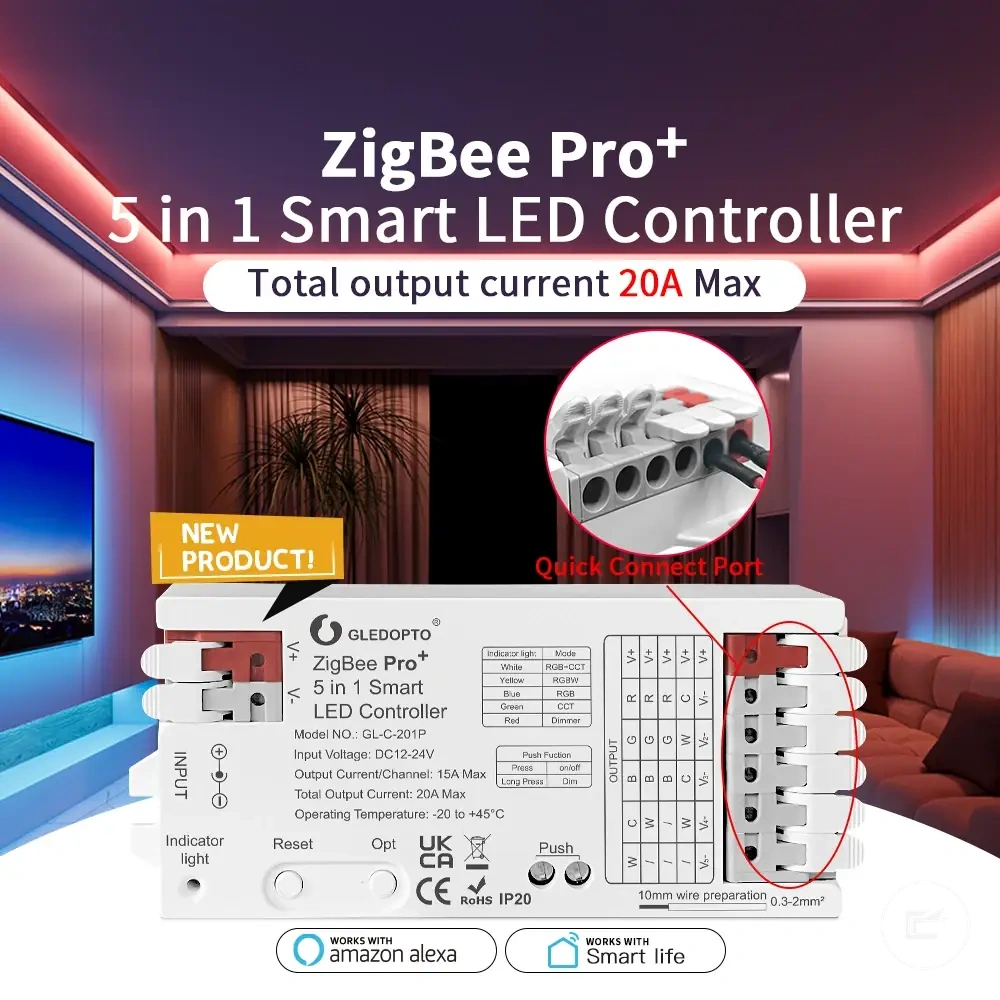

Compatibilidad del controlador con el tipo de tira LED
La compatibilidad del controlador depende de que el tipo de tira LED coincida con la salida del controlador, la señal de control, el voltaje y los requisitos de carga. Un controlador que admite una categoría de tira puede no operar otra correctamente cuando los canales de color, el número de pines o el diseño de la señal difieren. El tipo de tira LED determina qué funciones del controlador se pueden utilizar y qué comprobaciones de compatibilidad siguen siendo necesarias. La variable clave de compatibilidad en esta sección es la correspondencia de señal entre el controlador y la tira.
El controlador actúa como unidad de control entre la fuente de alimentación y la tira LED, pero su función depende del diseño de la tira que está destinado a soportar. Como se describe en piezas de los accesorios explicadas, las funciones del controlador varían según la categoría de la tira, no solo por la apariencia. Las tiras de un solo color, blanco regulable, RGB, RGBW y direccionables pueden requerir diferentes salidas del controlador y disposiciones de canales.
El voltaje sigue siendo una comprobación de compatibilidad importante, pero la coincidencia de voltaje por sí sola puede no ser suficiente. Un controlador puede compartir el mismo voltaje que una tira LED y aun así no lograr operarla correctamente cuando los canales de color, el número de pines o la señal de control no se alinean con el diseño de la tira. Esta distinción es especialmente relevante al comparar tipos de tiras LED RGB, RGBW y direccionables.
La compatibilidad del controlador con el tipo de tira LED se puede organizar mediante la tabla de correspondencia a continuación. La tabla destaca la relación entre el tipo de tira, el requisito del controlador, las condiciones de desajuste comunes y las comprobaciones que ayudan a verificar la compatibilidad.
| Tipo de tira | Requisito del controlador | Desajuste común | Comprobación |
|---|---|---|---|
| Un solo color | Controlador atenuador o unidad de control compatible | La salida del controlador no coincide con el método de control de la tira | Verificar la compatibilidad de voltaje, carga y control |
| Blanco regulable | Controlador que admita canales de blanco ajustables | La compatibilidad de canales difiere del diseño de la tira | Comprobar la configuración de canales y el número de pines |
| RGB | Controlador que admita canales de color RGB | Desajuste de canales de color | Verificar la salida de canales y la alineación de pines |
| RGBW | Controlador que admita salida de canal RGBW | Compatibilidad de canal blanco faltante o incompatible | Comprobar el número de canales y la salida de control |
| Direccionable | Controlador que admita la señal de datos requerida | Incompatibilidad de la señal de control | Verificar el tipo de señal, voltaje y compatibilidad del controlador |
La corriente nominal también debe compararse con la carga esperada de la tira, ya que la capacidad del controlador puede variar según el diseño. Cuando el voltaje, los canales de salida, la señal de control y la corriente nominal se alinean con el tipo de tira LED, la compatibilidad del controlador puede favorecer mejor el comportamiento de control previsto.
Tipo de color, número de pines y señal de control
El tipo de color, el número de pines y la señal de control determinan si un controlador puede operar una tira LED correctamente. La correspondencia del controlador depende de cómo la tira utiliza los canales de color y de cómo esos canales se conectan a la salida del controlador. Las tiras de un solo color, blanco regulable, RGB, RGBW y direccionables utilizan diferentes disposiciones de canales y requisitos de señal, lo que convierte la correspondencia de control de color en la variable clave de compatibilidad en esta sección.
El tipo de color, el número de pines y la señal de control se pueden organizar mediante la comparación a continuación. La comparación muestra cómo el número de canales, el tipo de salida del controlador, la polaridad y el manejo de la señal influyen en las condiciones de compatibilidad para diferentes tipos de tiras LED.
| Tipo de LED | Requisito del controlador | Condición de compatibilidad |
|---|---|---|
| Un solo color | Salida del controlador diseñada para control de un solo canal | El número de pines, la polaridad y el tipo de salida deben alinearse con el diseño de la tira |
| Blanco regulable | Controlador que admita canales de luz blanca emparejados | El tipo de canal, la polaridad y el orden del cableado deben coincidir con la salida del controlador |
| RGB / RGBW | Controlador que admita múltiples canales de color | El número de pines y la disposición de canales deben corresponder a la disposición de la tira |
| Direccionable | Controlador que admita la línea de datos y la señal de control requeridas | El tipo de señal, el manejo de la línea de datos y la compatibilidad del controlador pueden variar según el diseño |
Como se introdujo en la sección de compatibilidad del controlador, el número de pines por sí solo no confirma la compatibilidad. Una tira y un controlador pueden compartir una disposición de conectores similar, pero el tipo de salida del controlador, la disposición de la polaridad, el número de canales y la señal de control aún deben alinearse. Las tiras direccionables pueden requerir una verificación adicional porque la comunicación de la línea de datos y el manejo de la señal pueden variar entre tipos de LED y diseños de controladores.
Correspondencia de carga entre fuente de alimentación y controlador
La correspondencia de carga entre la fuente de alimentación y el controlador depende de que el controlador pueda manejar la carga eléctrica entre la fuente de alimentación y la tira LED. Incluso cuando una fuente de alimentación puede soportar la carga de la tira, el controlador puede convertirse en el componente limitante si su voltaje, amperaje, corriente nominal o potencia nominal es inferior a la carga conectada. La carga del controlador es la variable clave de compatibilidad en esta sección.
La correspondencia de carga entre la fuente de alimentación y el controlador se puede organizar mediante una comparación de carga simple. El ejemplo siguiente destaca cómo la potencia nominal del controlador debe compararse con la carga de la tira antes de asumir que la capacidad de la fuente de alimentación por sí sola determina la compatibilidad.
Ejemplo de minicálculo: Carga de la tira = 48 W; Potencia nominal del controlador = 60 W; Capacidad de la fuente de alimentación = 100 W. En este ejemplo, la potencia nominal del controlador puede alojar la carga de la tira porque el límite del controlador permanece por encima de la carga conectada. Si la potencia nominal del controlador es inferior a la carga de la tira, pueden ocurrir problemas de compatibilidad incluso cuando la capacidad de la fuente de alimentación parece suficiente.
La carga del canal también debe comprobarse en el caso de controladores que gestionan múltiples salidas, porque la distribución de la carga puede variar según el tipo de canal y la configuración de la tira. Cuando la carga del controlador se aproxima a su límite nominal, el comportamiento de atenuación, el riesgo de calor o el rendimiento del control pueden variar según la tira LED y la carga del canal. Para consideraciones más amplias sobre límites de carga y límites de seguridad, consulte power and heat safety.

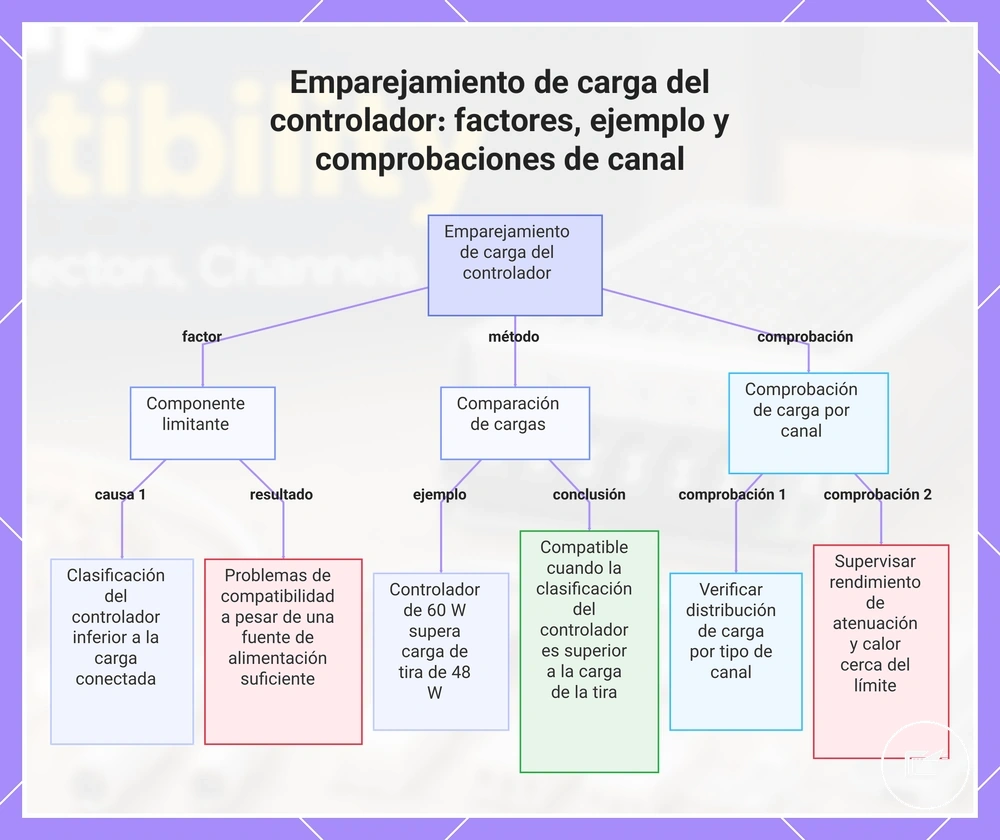

Este gráfico muestra los factores clave para emparejar la carga del controlador con la fuente de alimentación y la carga de la tira, incluido un ejemplo de comparación de cargas y comprobaciones de carga por canal.
Ajuste del canal y difusor para tiras LED
El ajuste del canal y difusor para tiras LED depende de que las dimensiones del canal de aluminio coincidan con la tira LED y de que la cubierta del difusor tenga suficiente espacio libre sobre los LED. El ancho interior, la profundidad interna, el ancho de la tira y el perfil del difusor deben evaluarse juntos porque el ajuste físico afecta la colocación de la tira, la distribución de la luz y el espacio disponible para el calor. El ajuste del canal y difusor es la variable clave de compatibilidad en esta sección.
Un canal de aluminio organiza cómo se asienta la tira LED dentro del perfil, mientras que la cubierta del difusor determina el espacio entre los LED y la superficie visible. El ancho interior controla si la tira puede caber dentro del canal, y la profundidad interna influye en el espacio libre del difusor y en cómo puede aparecer la distribución de la luz a través de la cubierta del difusor. La disipación de calor también puede variar según el material del canal, el flujo de aire y las condiciones de instalación.
El ajuste del canal y difusor para tiras LED es más fácil de evaluar cuando se ve la relación de la sección transversal entre el ancho, la profundidad, el espacio libre del difusor y el espacio para el calor. La imagen siguiente aclara cómo estos atributos interactúan dentro del perfil del canal.
Un ejemplo práctico es una tira que cabe dentro del ancho interior del canal pero queda muy cerca de la cubierta del difusor debido a la profundidad interna limitada. En esa situación, la densidad de LED, el perfil del difusor y el espacio libre pueden influir en puntos calientes visibles o en la distribución de la luz, aunque la tira quepa físicamente. Cuando el espacio para el calor es limitado, la disipación de calor también puede variar según el diseño del canal y el contexto de instalación. Para consideraciones más amplias relacionadas con el calor, consulte power and heat safety.
El ajuste del canal y difusor para tiras LED se puede organizar mediante las siguientes comprobaciones de ajuste. La tabla destaca cómo las dimensiones del canal, las características de la tira y el espacio libre del difusor influyen en la compatibilidad.
| Factor del canal | Condición de la tira | Efecto en el ajuste o la luz | Comprobación |
|---|---|---|---|
| Ancho interior | El ancho de la tira se aproxima al ancho del canal | Puede afectar el ajuste físico | Comparar el ancho del canal y el ancho de la tira |
| Profundidad interna | Espacio limitado sobre los LED | Puede afectar el espacio libre del difusor y los puntos calientes | Comprobar la distancia del LED al difusor |
| Perfil del difusor | Diferentes diseños de difusor | Puede influir en la distribución de la luz | Verificar la compatibilidad del perfil |
| Densidad de LED | Mayor concentración de LED | Puede cambiar la visibilidad de puntos calientes | Evaluar la relación entre profundidad y difusor |
| Espacio libre del adhesivo | Respaldo de la tira y superficie de montaje | Puede afectar el asentamiento dentro del canal | Confirmar el espacio de instalación disponible |
| Clips de montaje y espacio para el calor | Disposición de la instalación del canal | Puede influir en el ajuste y la disipación de calor | Revisar el perfil y las condiciones de montaje |
Ancho interior del canal, profundidad y colocación de la tira
El ancho interior del canal, la profundidad y la colocación de la tira dependen de comparar las dimensiones reales del canal con las dimensiones de la tira LED antes de fijar el difusor. El ancho interior del canal debe comprobarse con respecto al ancho del PCB y al espacio libre de la tira, mientras que la profundidad del canal debe revisarse en función de la altura del LED, el grosor de la base adhesiva y el espacio de colocación disponible. Las dimensiones reales determinan si la tira puede asentarse correctamente dentro del perfil, lo que convierte el espacio libre dimensional en la variable clave de compatibilidad en esta sección.
El ancho interior del canal, la profundidad y la colocación de la tira se pueden organizar mediante las comprobaciones de dimensionamiento a continuación. La tabla se centra en mediciones locales que ayudan a verificar las condiciones de colocación de la tira antes de fijar el difusor.
| Medición | Qué verificar | Por qué es relevante |
|---|---|---|
| Ancho interior del canal | Comparar el ancho interno con el ancho del PCB | Ayuda a determinar el espacio libre de la tira y el espacio de colocación |
| Ancho del PCB | Comprobar el ancho de la tira con las dimensiones del canal | Puede afectar si la tira puede asentarse dentro del perfil |
| Espacio libre de las almohadillas de soldadura | Revisar el espacio libre alrededor de los puntos de conexión | Puede influir en las condiciones locales de ajuste |
| Altura del LED | Comparar la altura del componente con la profundidad del canal | Puede afectar el espacio libre vertical disponible |
| Base adhesiva | Comprobar el grosor del respaldo y la posición de asiento | Puede influir en la colocación de la tira dentro del canal |
| Profundidad del canal | Verificar la profundidad del perfil y el espacio libre de la tira | Ayuda a evaluar el espacio de colocación antes de fijar el difusor |
| Espacio del clip de montaje | Comprobar la posición del clip y el espacio disponible | Puede influir en la tolerancia de colocación según el diseño del perfil |
Como se introdujo en la sección principal del canal, las comprobaciones dimensionales deben centrarse en el espacio libre medible en lugar de suposiciones sobre la compatibilidad. La tolerancia de colocación, el espacio libre de las almohadillas de soldadura, la altura del LED y el espacio del clip de montaje pueden variar según las dimensiones del fabricante y la forma del perfil, por lo que el ajuste debe verificarse mediante mediciones reales en lugar de una compatibilidad asumida.

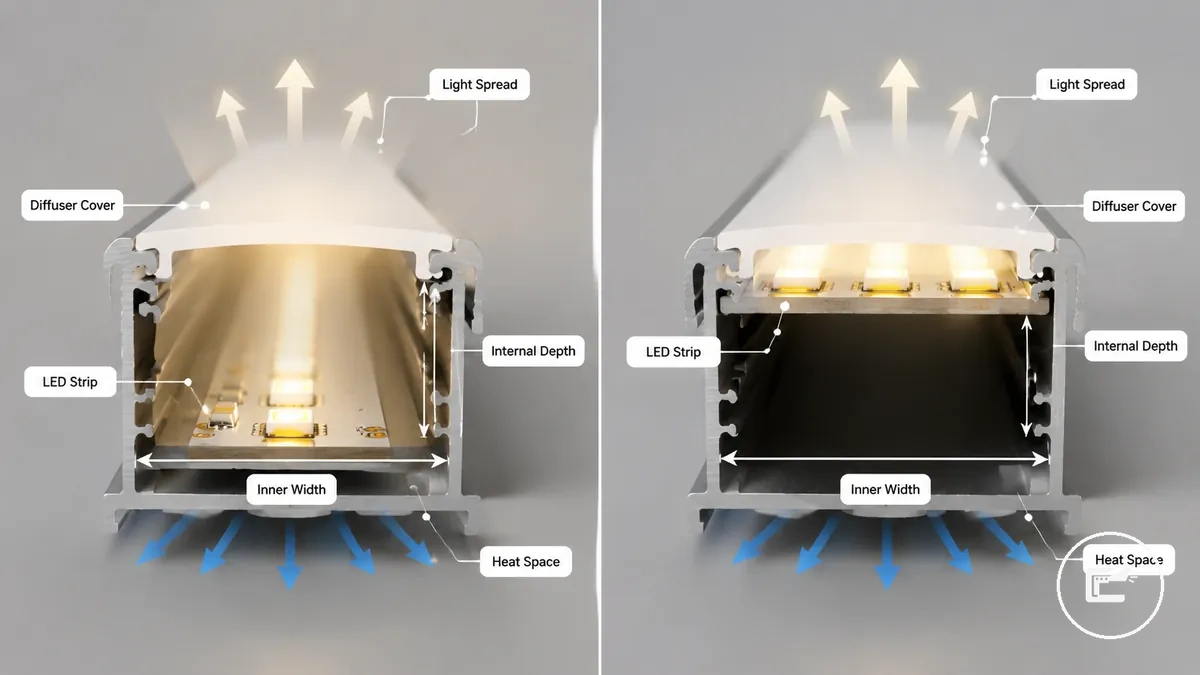

Profundidad del difusor, distribución de la luz y espacio para el calor
La profundidad del difusor afecta la distribución de la luz, el espacio para el calor y el espacio libre dentro del canal de la tira LED. La distancia entre los LED y la cubierta del difusor puede influir en cómo aparecen los puntos calientes visibles, mientras que la opacidad y la densidad de LED pueden cambiar la uniformidad con la que se difunde la luz. La cubierta de clip también necesita suficiente espacio libre para cerrarse sin presionar contra la tira, lo que convierte el espacio libre del difusor en la variable clave de compatibilidad en esta sección.
La profundidad del difusor, la distribución de la luz y el espacio para el calor se pueden organizar mediante la comparación a continuación. La comparación muestra cómo el espacio libre del difusor, tanto reducido como mayor, puede afectar la visibilidad de los puntos calientes, el ajuste de la cubierta y el espacio disponible para el calor.
| Espacio libre del difusor | Condición | Resultado posible |
|---|---|---|
| Espacio libre reducido | Los LED quedan cerca de la cubierta del difusor | Los puntos calientes pueden ser más visibles y el espacio libre para el cierre a presión puede reducirse |
| Espacio libre mayor | Hay más distancia entre los LED y la cubierta del difusor | La distribución de la luz puede parecer más suave, dependiendo de la opacidad, la densidad de LED y la profundidad del canal |
| Espacio para el calor limitado | La profundidad del canal deja poco espacio alrededor de la tira y la cubierta | Es posible que sea necesario revisar más de cerca el espacio para el calor porque las condiciones de espacio libre y material pueden variar |

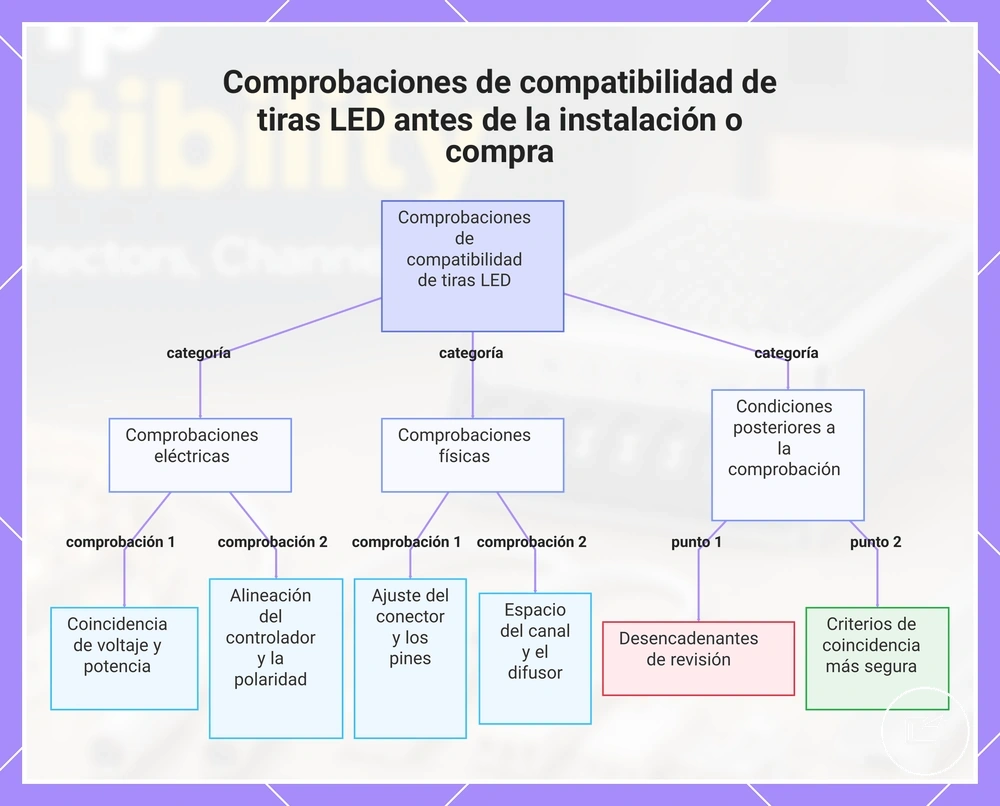

Comprobaciones de compatibilidad antes de la instalación o compra
Las comprobaciones de compatibilidad antes de la instalación o compra deben verificar la tira LED, la fuente de alimentación, el controlador, los conectores, las extensiones y los componentes del canal como un sistema conectado. Un componente puede parecer adecuado pero aun así crear problemas de compatibilidad cuando el voltaje, las clasificaciones, la disposición de pines, la polaridad o los espacios libres físicos no se alinean. Esta lista de comprobación de compatibilidad consolida los puntos de decisión finales antes de la selección o instalación y controla la variable de compatibilidad para esta sección.
La lista de comprobación de compatibilidad reúne las comprobaciones de alimentación, conector, controlador y canal cubiertas anteriormente sin repetir sus explicaciones detalladas. Cada elemento utiliza una condición y una pista de decisión para ayudar a verificar la compatibilidad antes de que se elija o instale un componente.
Si una configuración ya muestra parpadeo, secciones muertas, comportamiento de control desigual, signos de sobrecalentamiento o problemas de alimentación inexplicables, las comprobaciones de compatibilidad deben detenerse hasta que se revise la causa. Para inquietudes no resueltas sobre cableado o señal, consulte troubleshooting connection problems antes de asumir que se requiere un accesorio diferente.
- Voltaje: Si las etiquetas de voltaje de la tira, la fuente de alimentación y el controlador coinciden, continúe con la verificación; si difieren, revise la selección del componente.
- Potencia de la fuente de alimentación: Si la capacidad disponible supera la carga esperada, continúe con la evaluación; si la capacidad parece limitada, revise el requisito de potencia nuevamente.
- Clasificación del controlador: Si la clasificación del controlador soporta la carga conectada, continúe; si las clasificaciones parecen inferiores a la demanda esperada, reconsiderar la correspondencia.
- Ancho del conector: Si el ancho del conector coincide con el ancho de la tira, continúe; si el ajuste parece flojo o restringido, verifique las dimensiones.
- Número de pines: Si el número de pines se alinea con la configuración de la tira, continúe; si las disposiciones de pines difieren, confirme la compatibilidad antes de continuar.
- Polaridad: Si las marcas de polaridad permanecen alineadas a lo largo de la ruta de conexión, continúe; si las marcas no son claras, verifique la orientación antes de usar.
- Longitud de extensión: Si la longitud del cable se adapta a la disposición, continúe; si el tramo se vuelve más largo, revise las posibles limitaciones relacionadas con el voltaje.
- Tamaño del canal: Si el tamaño del canal aloja la tira y el espacio de montaje, continúe; si el espacio libre es limitado, revise las condiciones de ajuste.
- Espacio libre del difusor: Si el espacio libre del difusor sigue siendo adecuado sobre los LED, continúe; si el espacio libre es reducido, reevalúe el ajuste y las expectativas de distribución de la luz.
- Método de montaje y límites de seguridad: Si las condiciones de montaje permiten una colocación estable y espacio para el calor, continúe; si aparecen preocupaciones de tensión, daño o calor, revise la configuración antes de la instalación.
Vuelva a comprobar la compatibilidad cuando falten etiquetas, cuando se haya reemplazado un solo componente sin revisar el resto del sistema, o cuando los cambios afecten la longitud de extensión, el tamaño del canal, el espacio libre del difusor o los requisitos de potencia. Una correspondencia de componente más segura puede ser apropiada cuando las clasificaciones están cerca de sus límites, la polaridad no se puede confirmar o el ajuste físico sigue siendo incierto. Para obtener ayuda adicional en la decisión antes de elegir un enfoque de alimentación, consulte power method comparison.

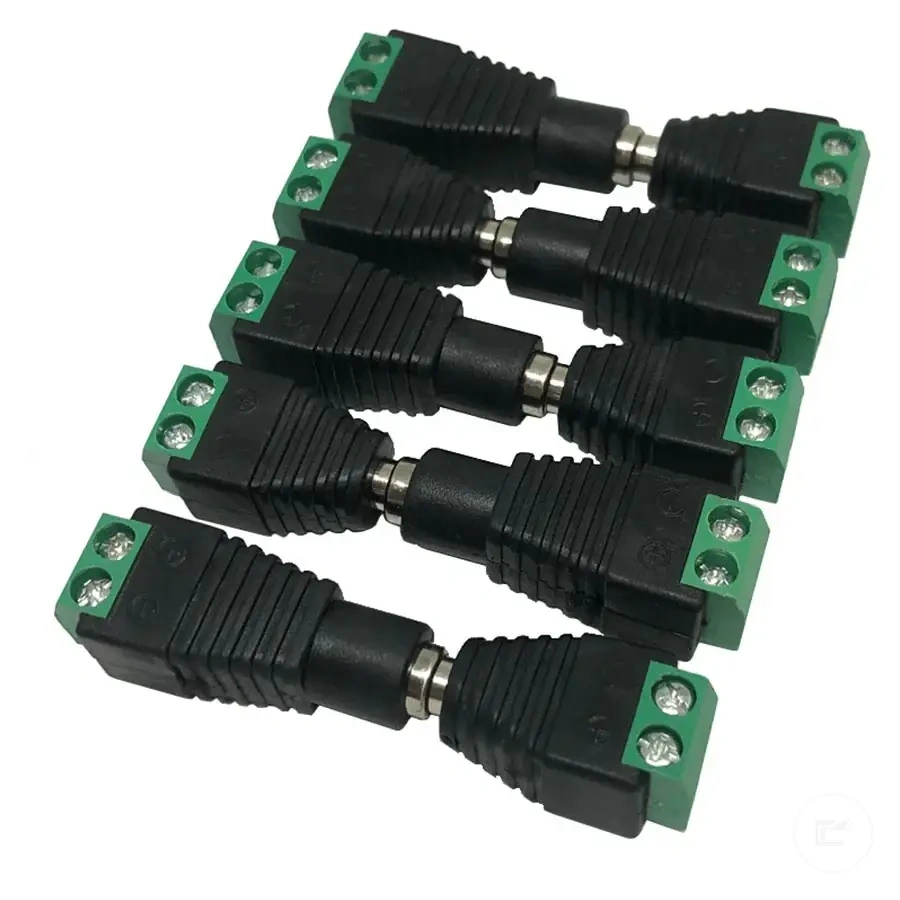

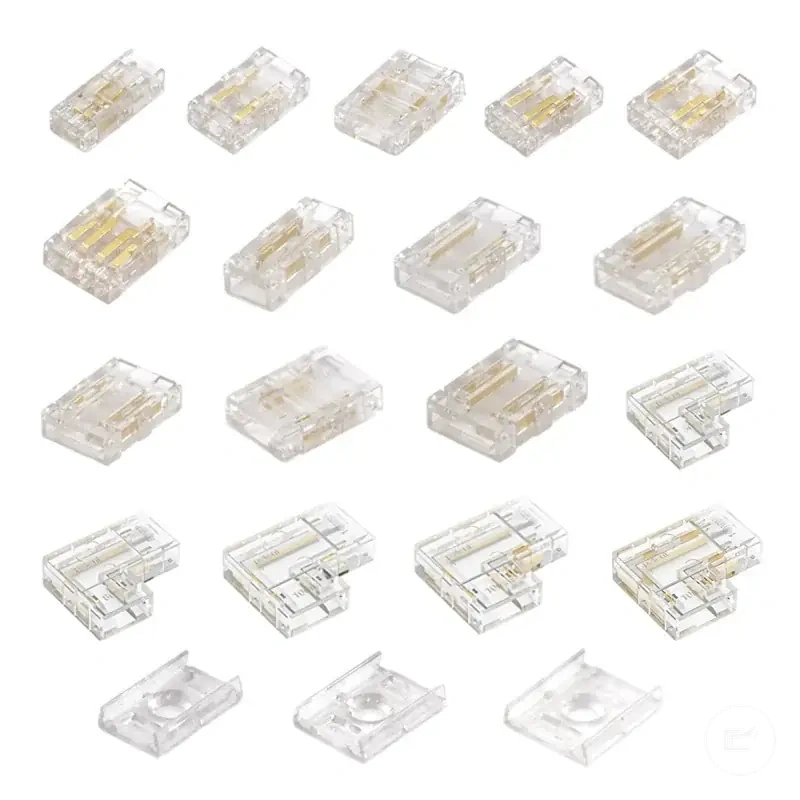

Los productos que aparecen a continuación son ejemplos útiles para comparar las opciones disponibles. Antes de comprar, verifica que los criterios de compatibilidad, las características y los detalles del producto se ajusten a tus necesidades.
Este diagrama agrupa las comprobaciones de compatibilidad esenciales para sistemas de tiras LED en condiciones eléctricas, físicas y posteriores a la comprobación, para ayudar a verificar la alineación de los componentes antes de la instalación.
