LED Şerit Aydınlatma Uyumluluğu: Güç, Konnektörler, Kontrol Cihazları ve Kanallar
LED şerit aydınlatma uyumluluğu, şeridin özelliklerinin onu destekleyen güç kaynağı, konnektörler, kontrol cihazları ve kanallarla eşleştirilmesine bağlıdır. Görünüm tek başına uyumu doğrulayamaz çünkü voltaj, watt değeri, şerit genişliği, pin sayısı, kontrol cihazı sinyali ve kanal boyutu, bileşen eşleştirmesinin farklı bir bölümünü kontrol eder.
Uyumluluk planlaması, LED şerit etiketiyle başlar ve ardından güç, sinyal ve fiziksel destek taşıyan parçalara doğru ilerler. Bu sayfa, LED şerit ve dolap aydınlatma aksesuarlarını bağlantılı bir sistem olarak değerlendirir; bu sistemde her aksesuar aynı şerit tipini ve kurulum bağlamını desteklemelidir.
Güç kaynağı, şerit voltajıyla eşleşmeli ve amaçlanan uzunluk ve yük için uygun kapasiteye sahip olmalıdır. Konnektörler, şerit genişliği, pin sayısı, bakır ped düzeni ve polariteyle eşleşmeli; kontrol cihazları ise şeridin renk türünü, kontrol sinyalini ve derecesini desteklemelidir. Kanallar, dolap düzenine bağlı olarak yerleştirme ve ısı hareketi için yeterli alanla şerit ve difüzöre uyum sağlamalıdır.
LED şerit aksesuarlarını değerlendirmenin en güvenli yolu, kurulumu uyumlu olarak kabul etmeden önce her bileşeni şerit özelliklerine göre kontrol etmektir. Bir parça uygun görünebilir ancak etiket, konnektör düzeni, kontrol cihazı çıkışı veya kanal boyutları belirli LED şerit yapılandırmasını desteklemiyorsa eşleştirme kriterlerini karşılayamayabilir.

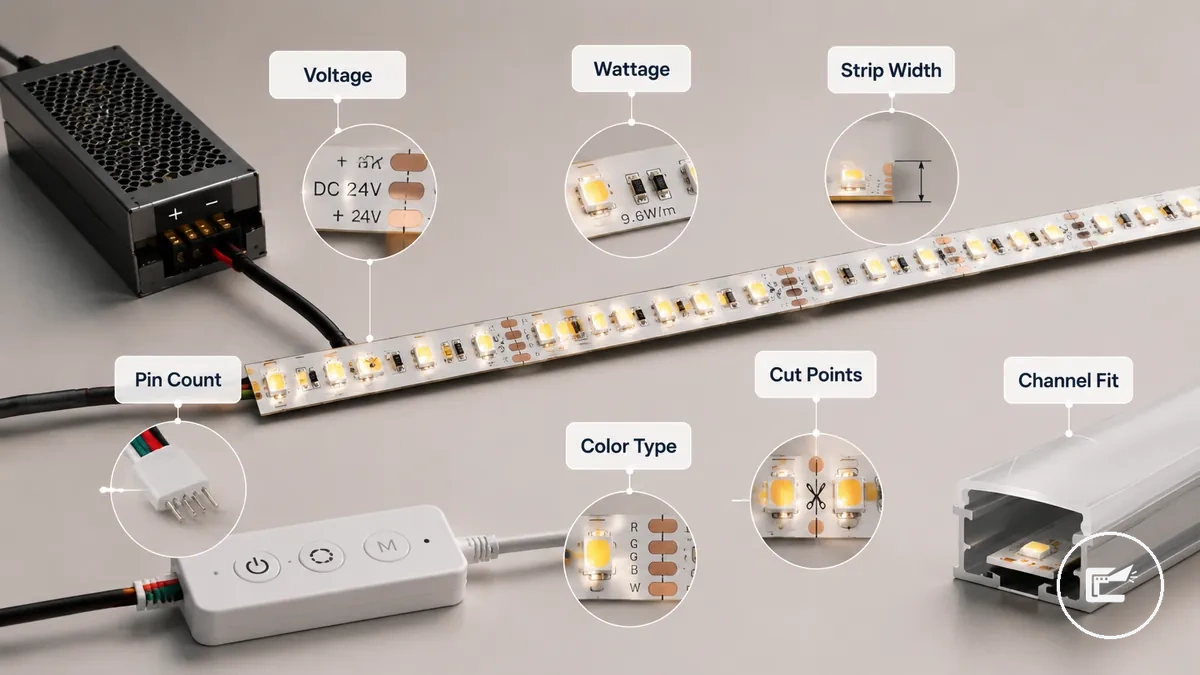

Uyumluluğu Belirleyen LED Şerit Özellikleri
LED şerit özellikleri, ilgili aksesuarların şeritle doğru şekilde eşleşip eşleşemeyeceğini belirleyen teknik etiketlerdir. Bu etiketler, uyumluluk kararlarını etkileyen elektriksel, sinyal ve fiziksel gereksinimleri tanımlar. Aksesuarları karşılaştırmadan önce en önemli uyumluluk değişkeni, LED şerit özelliklerinin kendisidir.
Uyumluluk genel bakışında belirtildiği gibi, aksesuar eşleştirmesi aksesuardan değil şeritten başlar. Voltaj, metre başına watt değeri, şerit genişliği, pin sayısı, renk türü ve kanal uyumu, her biri farklı bir uyumluluk koşulunu etkiler; bir özellikteki uyumsuzluk, aksi takdirde uygun olan bileşen kombinasyonlarını sınırlayabilir.
Uyumluluğu Belirleyen LED Şerit Özellikleri, anahtar etiketler görsel olarak tanımlandığında değerlendirmesi daha kolaydır. Aşağıdaki görsel, voltaj etiketleri, watt değeri etiketleri, şerit genişliği göstergeleri, pin pedleri, kontrol cihazı sinyalleri ve kanal uyumuyla ilgili hususlar dahil olmak üzere aksesuar eşleştirmesini etkileyen özellikleri vurgulamaktadır.
Uyumluluğu Belirleyen LED Şerit Özellikleri, bir özellik-karar haritası olarak düzenlenebilir. Aşağıdaki her etiket, bağımsız bir ürün açıklaması olarak hizmet etmek yerine belirli bir eşleştirme gereksinimini etkiler.
Aksesuar rolleri, yalnızca uyumluluk kararları için gereken ölçüde açıklanmaktadır. Daha geniş bileşen tanımları, aksesuar parçalarının açıklaması bölümünde yer almaktadır.
- Voltaj: Bir güç kaynağı ve kontrol cihazının şeridin elektriksel gereksinimlerini destekleyip destekleyemeyeceğini belirler.
- Metre başına watt değeri: Güç kaynağı boyutlandırmasını etkiler ve daha uzun şerit kullanımlarının uygunluğunu etkileyebilir.
- Şerit genişliği: Konnektör uyumunu sınırlar ve alan kısıtlı olduğunda kanal seçimini etkileyebilir.
- Pin sayısı: Şeridin sinyal düzenine göre konnektör ve kontrol cihazı eşleştirme gereksinimlerini belirler.
- Renk türü: Uyumlu bir kontrol cihazı sinyali ve eşleşen bir kontrol yöntemi gerektirebilir.
- Kesim noktaları: Şerit bölümleri ayrıldığında veya yeniden birleştirildiğinde konnektörlerin nasıl kullanılacağını etkileyebilir.
- Kanal uyumu: Şerit boyutlarına, difüzör alanına ve mevcut kanal profiline bağlıdır.

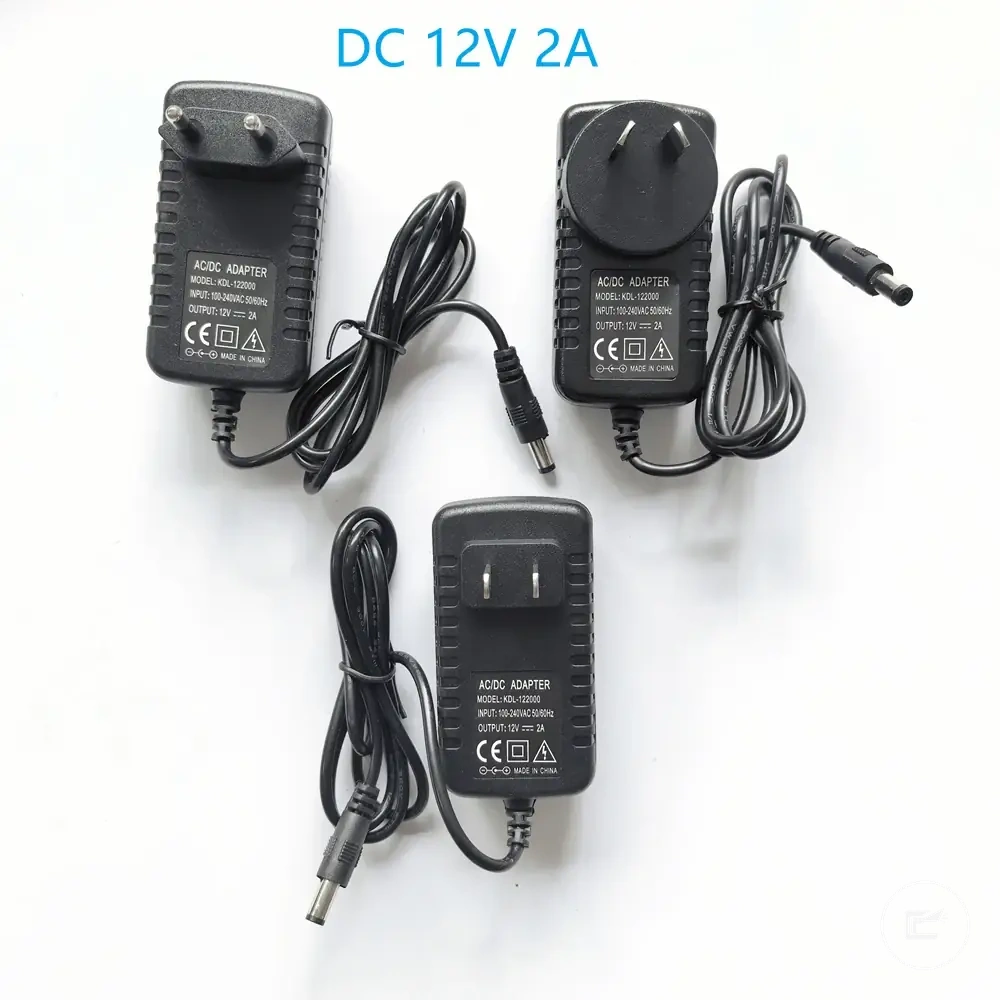

Voltaj, Watt Değeri ve Güç Kaynağı Eşleştirmesi
LED şerit ve güç kaynağı uyumluluğu, önce voltajın eşleştirilmesine ve ardından güç kaynağının beklenen yükü destekleyip destekleyemediğinin doğrulanmasına bağlıdır. Sürücü çıkış voltajı şerit voltajıyla eşleşmeli; watt değeri ise güç kaynağının şerit uzunluğunu ve kullanım gereksinimlerini destekleyip destekleyemediğini belirler. Bu bölümdeki temel uyumluluk değişkeni, güç kaynağı boyutlandırmasıdır.
Şerit özellikleri tarafından belirtildiği gibi, metre başına watt değeri ve toplam şerit uzunluğu birlikte toplam yükü belirler. Daha uzun bir şerit daha fazla sürücü kapasitesi gerektirebilir ve aynı uzunluktaki iki şerit, metre başına watt değerleri farklı olduğunda farklı yük gereksinimleri oluşturabilir.
Voltaj uyumsuzluğu bir uyumsuzluk riski oluşturur çünkü şerit ve sürücü çıkışının aynı voltaj kategorisinde çalışması amaçlanmıştır. Voltaj onaylandıktan sonra, bir sonraki kontrol toplam yüktür. Güç kaynağı, uygulamaya uygun bir yük marjını korurken hesaplanan yükü destekleyebilmelidir.
Örneğin, iki LED şerit aynı uzunluğa ancak farklı metre başına watt değerlerine sahip olabilir. Metre başına watt değeri daha yüksek olan şerit, kurulu uzunluk aynı olsa bile daha yüksek sürücü watt değeri gerektirebilir. Bu nedenle toplam yük, yalnızca uzunluğa değil şerit özelliklerine göre belirlenmelidir.
Voltaj, watt değeri ve güç kaynağı eşleştirmesi aşağıdaki uyumluluk kontrolleri aracılığıyla düzenlenebilir. Tablo, her girdinin güç eşleştirmesine nasıl katkıda bulunduğunu ve koşullu sonuçların ısı riskini veya güvenilirliği nerede etkileyebileceğini gösterir.
| Girdi | Kontrol edilecek şey | Önemi | Güvenli ifade |
|---|---|---|---|
| Voltaj | Şerit voltajı ve sürücü çıkışı | Temel uyumluluğu belirler | Eşleşmelidir |
| Metre başına watt değeri | Birim uzunluk başına güç kullanımı | Toplam yük hesaplamasını etkiler | Şerit türüne göre değişir |
| Toplam şerit uzunluğu | Kurulu uzunluk | Genel güç talebini etkiler | Yapılandırmaya bağlıdır |
| Toplam yük | Birleşik güç gereksinimi | Güç kaynağı boyutlandırmasına rehberlik eder | Şerit verilerinden hesaplanmalıdır |
| Sürücü watt değeri | Mevcut çıkış kapasitesi | Beklenen yükü destekler | Hesaplanan talebe uygun olmalıdır |
| Boşluk payı | Yük sonrası kalan kapasite | Aşırı yük ve ısı endişelerini azaltmaya yardımcı olabilir | Yük koşullarına bağlıdır |
Bir güç kaynağı kapasitesine yakın çalıştığında, ısı ve güvenilirlik sonuçları yük, ortam ve bileşen tasarımına göre değişebilir. Daha geniş uyumluluk önlemleri, güç ve ısı güvenliği bölümünde ele alınmıştır.
Bu bölüm, voltaj ve kapasite gereksinimlerinin eşleştirilmesine odaklanmaktadır. Farklı güç kaynağı biçimleri arasındaki karşılaştırmalar, güç yöntemi karşılaştırması bölümünde ayrıca ele alınmıştır.
12V ve 24V LED Şerit Eşleştirmesi
12V ve 24V LED şerit eşleştirmesi, LED şerit, güç kaynağı ve uyumlu kontroller arasında aynı voltajın korunmasına bağlıdır. 12V bir LED şerit, 12V uyumlu bir güç kurulumu gerektirirken, 24V bir LED şerit, 24V uyumlu bir güç kurulumu gerektirir. Bu karşılaştırmadaki temel uyumluluk değişkeni voltaj eşleşmesidir.
Ana güç eşleştirme bölümünde tartışıldığı gibi, voltaj etiketleri kullanım uzunluğu veya aksesuar uyumluluğu düşünülmeden önce kontrol edilmelidir. Kullanım uzunluğu ve voltaj düşüşü davranışı, 12V bir LED şerit ile 24V bir LED şerit arasında farklılık gösterebilir, bu nedenle eşleştirme kararları performans varsayımlarından ziyade şerit voltajı ve sürücü çıkış etiketlerini takip etmelidir.
12V ve 24V LED şerit eşleştirmesi aşağıdaki karşılaştırma yoluyla düzenlenebilir. Karşılaştırma, aynı düşük voltajlı şerit kategorisindeki eşleştirme gereksinimlerini, kullanım uzunluğu eğilimlerini ve voltaj düşüşü hususlarını vurgular.
| 12V LED Şerit | 24V LED Şerit |
|---|---|
| 12V sürücü çıkışı ve eşleşen aksesuar etiketleri gerektirir | 24V sürücü çıkışı ve eşleşen aksesuar etiketleri gerektirir |
| Kullanım uzunluğu arttıkça voltaj düşüşüne karşı daha hassas olabilir | Benzer kullanım uzunluğu koşullarında voltaj düşüşüne karşı daha az hassas olabilir |
| Şerit, güç kaynağı ve kontrol cihazının aynı voltaj etiketini paylaştığını kontrol edin | Şerit, güç kaynağı ve kontrol cihazının aynı voltaj etiketini paylaştığını kontrol edin |
24V bir LED şerit evrensel olarak 12V bir LED şeritten daha iyi değildir ve 12V bir LED şerit her kurulum için otomatik olarak tercih edilen seçenek değildir. Uygun seçim, voltaj eşleşmesine, sürücü çıkışı uyumluluğuna, kullanım uzunluğu koşullarına ve aksesuar etiketlemesine bağlıdır.
Metre Başına Watt Değeri ve Güç Kaynağı Boşluk Payı
Metre başına watt değeri, şeridin güç kullanımını toplam kurulu uzunluğa bağlayarak şerit uzunluğunu minimum bir güç gereksinimine dönüştürür. Hesaplama doğrudandır: metre başına watt değeri ile şerit uzunluğunun çarpımı toplam watt değerini verir. Bu bölümdeki temel uyumluluk değişkeni, güç kaynağı boşluk payıdır.
Metre Başına Watt Değeri ve Güç Kaynağı Boşluk Payı, basit bir boyutlandırma hesaplamasıyla düzenlenebilir. Aşağıdaki formül ve örnek, metre başına watt değerinin evrensel bir yedek kapasite kuralı ima etmeden nasıl bir sürücü değeri girdisine dönüştüğünü gösterir.
| Şerit uzunluğu | Metre başına watt değeri | Tahmini yük | Sürücü boyutu ipucu |
|---|---|---|---|
| Uzunluk değeri | W/m değeri | Şerit uzunluğu × W/m | Sürücü değeri hesaplanan yükü desteklemelidir |
| Açıklayıcı örnek: 5 m | Açıklayıcı örnek: 10 W/m | 50 W toplam watt değeri | Sürücü kapasitesi, ürün yönergeleri ve kurulum koşullarına bağlı olarak yedek kapasite içerebilir |
Formül, toplam watt değeri = metre başına watt değeri × şerit uzunluğu olarak ifade edilebilir. Yukarıdaki açıklayıcı örnekte, metre başına 10 watt değerine sahip 5 metrelik bir şerit, 50 watt'lık bir yük ile sonuçlanır. Gerçek değerler, şerit etiketine, seçilen uzunluğa ve amaçlanan yapılandırmaya bağlıdır.
Toplam watt değeri hesaplandıktan sonra, sürücü değeri beklenen yük ile karşılaştırılabilir. Ek güç kaynağı boşluk payı güvenilirliği destekleyebilir ve belirli koşullar altında ısıyla ilgili stresi sınırlamaya yardımcı olabilir, ancak uygun yedek kapasite sabit bir yüzdeden ziyade sürücü tasarımına, ortama ve çalışma koşullarına göre değişir.
Voltaj Düşüşü ve Kullanım Uzunluğu Sınırları
Daha uzun LED şerit kullanımları, voltaj ve watt değeri ürün etiketlerinde doğru görünse bile voltaj düşüşü riskini artırabilir. Kullanım uzunluğu arttıkça, şerit ve bağlı iletkenler boyunca akım çekişi, uyumluluk kontrolleri sırasında hemen görülemeyen şekillerde performansı etkileyebilir. Bu bölümdeki temel uyumluluk değişkeni voltaj düşüşüdür.
Voltaj Düşüşü ve Kullanım Uzunluğu Sınırları, kurulum değişikliklerinden ziyade görünür performans sinyalleri aracılığıyla incelenebilir. Aşağıdaki kontrol listesi, kullanım uzunluğunun uyumluluğu ne zaman etkilediğini gösterebilecek yaygın koşulları ve gözlemleri düzenler.
- Kullanım uzunluğu: Mesafe ve yük birlikte arttığında daha uzun kullanımlar voltaj düşüşü riskini artırabilir.
- Şerit voltajı: Voltaj düşüşü etkileri, kurulumda kullanılan şerit voltajına bağlı olarak değişebilir.
- Akım çekişi: Daha yüksek akım çekişi, belirli şerit ve düzen koşullarında daha büyük voltaj düşüşüne katkıda bulunabilir.
- Parlaklık kaybı: Bir kullanımın sonuna doğru azalan ışık çıkışı, voltajın şerit boyunca tutarlı kalmadığını gösterebilir.
- Kısma davranışı: Daha uzun bir kullanım boyunca yük koşulları değiştiğinde dengesiz kısma davranışı ortaya çıkabilir.
- Kablo kesiti ve güç enjeksiyonu: Kablo kesiti ve güç enjeksiyonu ihtiyaçları, uzun kullanım performansında değişiklikler gözlemlendiğinde değerlendirilmesi gereken faktörler olabilir.
Voltaj düşüşü her kurulumu aynı şekilde etkilemez çünkü şerit voltajı, kullanım uzunluğu, akım çekişi, kablo kesiti ve düzen koşulları değişiklik gösterebilir. Parlaklık kaybı, dengesiz kısma davranışı veya diğer uzun kullanım sorunları ortaya çıktığında, uyumluluğun orijinal voltaj ve watt değeri eşleşmesinin ötesinde yeniden değerlendirilmesi gerekebilir. Voltaj düşüşünün bir performans endişesi haline geldiği durumlarda daha geniş risk hususları için güç ve ısı güvenliği bölümüne bakın.

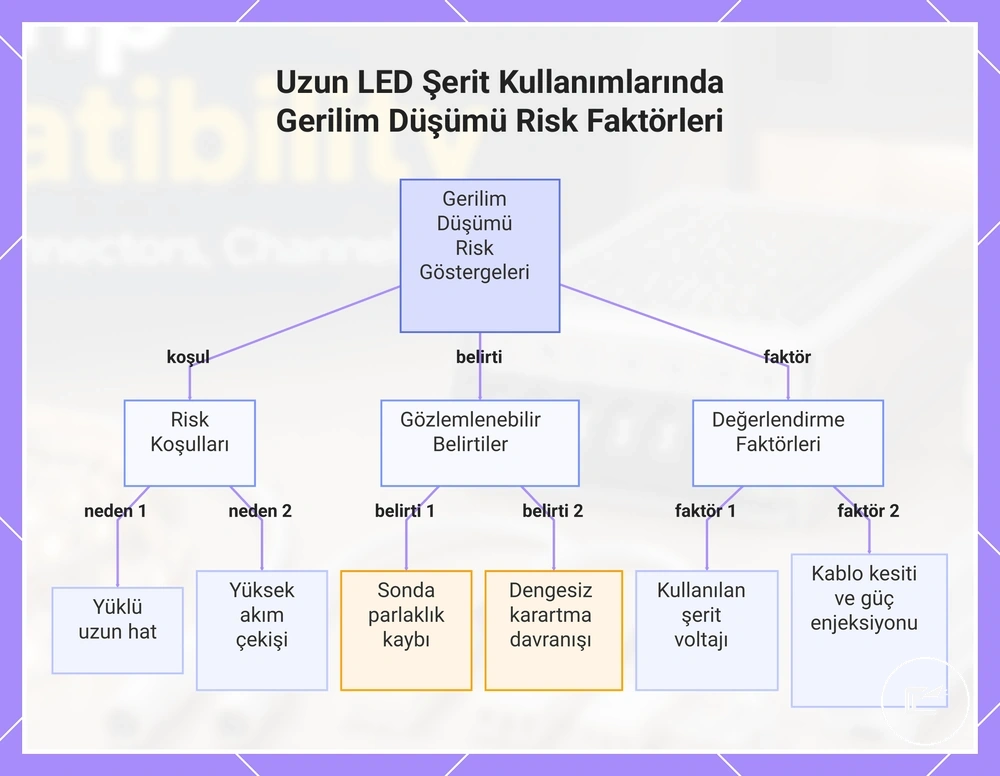

Bu grafik, uzun LED şerit kullanımlarında gerilim düşümü uyum sorunlarına işaret eden risk koşullarını, gözlemlenebilir belirtileri ve değerlendirme faktörlerini gösterir.

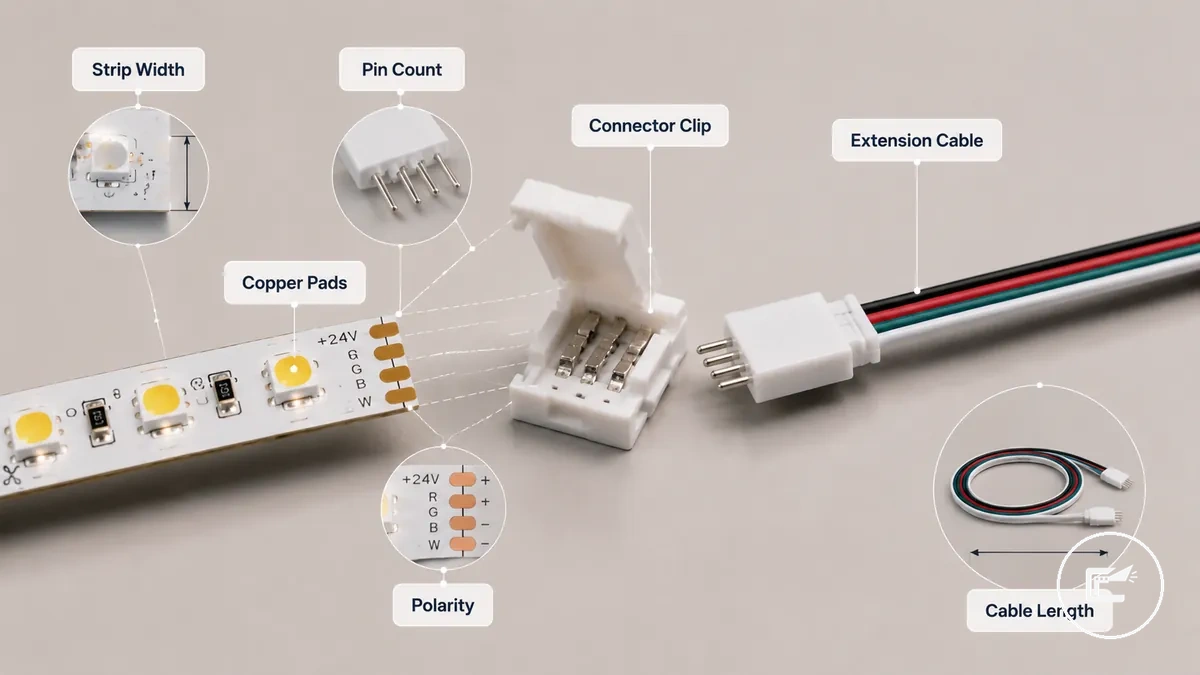

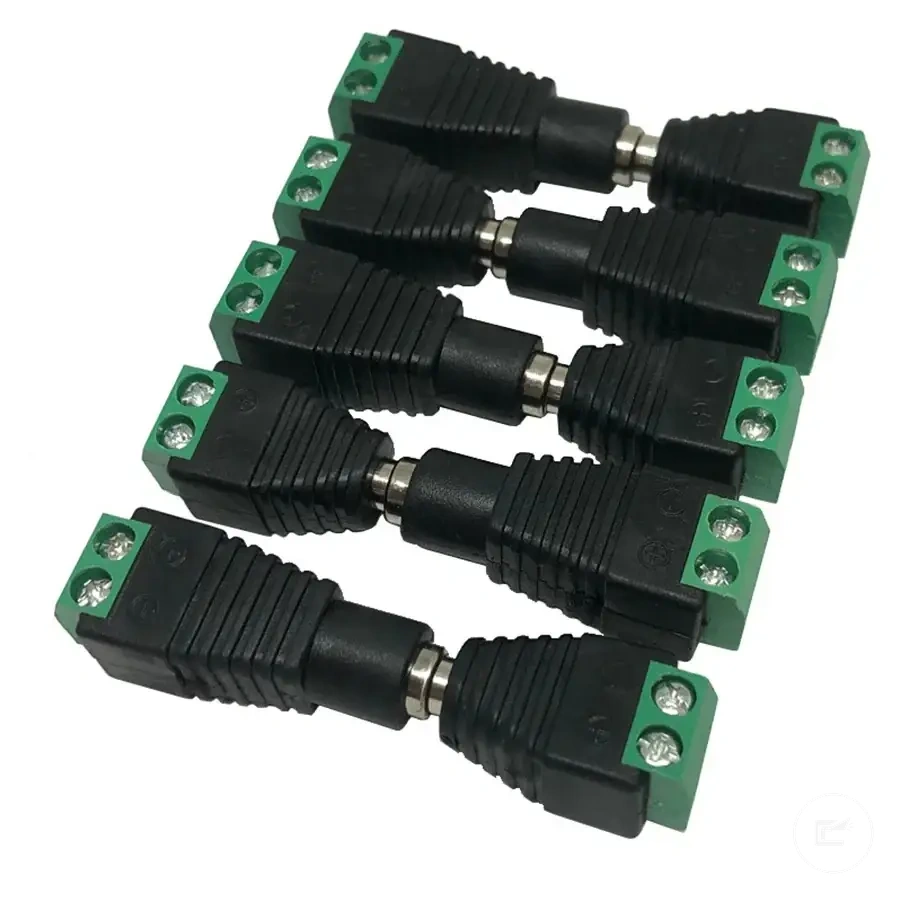

Konnektör ve Uzatma Kablosu Uyumluluğu
Konnektör uyumluluğu, konnektörlerin ve uzatma kablolarının LED şeridin fiziksel ve elektriksel özellikleriyle eşleştirilmesine bağlıdır. Şerit genişliği, pin sayısı, bakır pedler ve polarite, bağlantının uyum ve sinyal sürekliliğini koruyabilmesi için konnektör veya uzatma kablosuyla uyumlu olmalıdır. Bu bölümdeki temel uyumluluk değişkeni konnektör uyumluluğudur.
Konnektörler ve uzatma kabloları, uyumluluk sürecinde daha önce belirlenen LED şerit özelliklerine göre değerlendirilmelidir. Bir konnektör fiziksel olarak uygun görünebilir ancak pin sayısı, polarite hizalaması veya bakır ped teması şerit yapılandırmasıyla eşleşmezse elektriksel olarak başarısız olabilir.
Konnektör ve Uzatma Kablosu Uyumluluğu, ürünleri karşılaştırmadan önce görünür uyum noktaları belirlendiğinde değerlendirmesi daha kolaydır. Aşağıdaki görsel, bir şerit konnektörü veya uzatma kablosunun LED şeritle doğru şekilde hizalanıp hizalanamayacağını belirleyen özellikleri etiketlemektedir.
Su geçirmez kaplama, konnektör formatı ve uzatma uzunluğu gibi ek faktörler bağlantı kalitesini etkileyebilir. Kaplamalı şeritler uyumlu temas stilleri gerektirebilirken, daha uzun uzatma kablosu kullanımları kablo tasarımına, polarite hizalamasına ve kurulum koşullarına bağlı olarak sinyal sürekliliğini veya güvenilirliği etkileyebilir.
Konnektör ve Uzatma Kablosu Uyumluluğu, aşağıdaki uyum ve süreklilik kontrollerinin karşılaştırması yoluyla düzenlenebilir. Bu bölüm, bağlantı uygulamasından ziyade özelliklerin eşleştirilmesine odaklanmaktadır. Kesme, birleştirme ve bağlantı yöntemleri için şeritleri kesme ve bağlama bölümüne bakın.
| Konnektör faktörü | Eşleşme koşulu | Yanlış olursa risk | Satın almadan önce kontrol edin |
|---|---|---|---|
| Şerit genişliği | Konnektör boyutu şerit genişliğiyle eşleşir | Zayıf fiziksel uyum | Şerit ve konnektör boyutlarını karşılaştırın |
| Pin sayısı | Pin konumları şerit düzeniyle eşleşir | Sinyal sürekliliği sorunları | Pin yapılandırmasını doğrulayın |
| Bakır pedler | Temas noktaları doğru hizalanır | Eksik elektrik teması | Ped düzenini kontrol edin |
| Polarite | Pozitif ve negatif yollar hizalanır | Bağlantı amaçlandığı gibi çalışmayabilir | Polarite işaretlerini onaylayın |
| Su geçirmez kaplama | Konnektör şerit yüzey tipine uygundur | Azaltılmış temas kalitesi | Kaplama uyumluluğunu kontrol edin |
| Uzatma uzunluğu | Kablo uzunluğu uygulamaya uygundur | Sinyal sürekliliği veya güvenilirlik endişeleri | Uzatma gereksinimlerini gözden geçirin |
Şerit Genişliği, Pin Sayısı ve Temas Türü
Konnektör uyumu, LED şerit ile konnektör arayüzü arasındaki fiziksel hizalamaya bağlıdır. Şerit genişliği, pin sayısı, temas türü, ped aralığı ve polarite işaretleri, bir konnektörün elektrik temasını ve konnektör tutuşunu sürdürüp sürdüremeyeceğini belirlemek için birlikte çalışır. Görünür genişlik tek başına uyumluluğu doğrulamayabilir çünkü pin düzeni ve temas yüzeyleri değişiklik gösterebilir. Bu bölümdeki temel uyumluluk değişkeni fiziksel konnektör hizalamasıdır.
Şerit Genişliği, Pin Sayısı ve Temas Türü, aşağıdaki özellik kontrolleri aracılığıyla düzenlenebilir. Tablo, konnektör formatı veya kurulum yöntemi önem kazanmadan önce uyumu, hizalamayı ve sürekliliği etkileyen görünür özellikleri vurgular.
| Özellik | Karşılaştırılacak şey | Uyumluluk etkisi |
|---|---|---|
| Şerit genişliği | PCB genişliği ve konnektör ağız boyutu | Fiziksel uyumu ve konnektör tutuşunu etkiler |
| Pin sayısı | Konnektör kontakları ve şerit pinlerinin sayısı | Hizalama ve sinyal sürekliliğini etkiler |
| Ped aralığı | Bakır pedlerin mesafesi ve konumu | Temas hizalamasını etkileyebilir |
| Polarite işaretleri | Pozitif ve negatif yön göstergeleri | Doğru hizalandığında temas sürekliliğini korumaya yardımcı olur |
| Temas türü | Temas stili ve ped angajman yöntemi | Elektrik temas kalitesini etkileyebilir |
Ana konnektör bölümünde tanıtıldığı gibi, fiziksel uyum ve elektrik teması birlikte değerlendirilmelidir. Yaygın olmayan şerit genişlikleri, koruyucu kaplamalar veya alternatif temas stilleri ek karşılaştırma gerektirebilir çünkü konnektör tutuşu ve temas kalitesi ürün yapısına göre değişebilir. Pin sayısı, ped aralığı veya polarite işaretleri farklı olduğunda, bir konnektörün yalnızca şerit genişliğine dayanarak uyumlu olduğu varsayılmamalıdır.
Şerit-Şerit, Şerit-Kablo ve Kablo-Kablo Konnektörler
Bir LED şerit kurulumunun aynı şerit boyunca devam etmesi, bir kabloya bağlanması veya mevcut bir kablo hattını uzatması gerektiğinde, konnektör formatı bağlantı yolunu takip etmelidir. Şerit-şerit konnektörü, şerit-kablo konnektörü ve kablo-kablo konnektörünün her biri aynı sistem içinde farklı bir birleştirme rolü üstlenir. Şerit genişliği, pin sayısı ve polarite gibi fiziksel özellikler, seçilen formatın doğru şekilde hizalanıp hizalanamayacağını hâlâ etkiler. Bu bölümdeki temel uyumluluk değişkeni, bağlantı yoluna göre konnektör formatı seçimidir.
Şerit-Şerit, Şerit-Kablo ve Kablo-Kablo Konnektörler, aşağıdaki karşılaştırma yoluyla düzenlenebilir. Karşılaştırma, her konnektör türünün gerçekleştirdiği işe ve süreklilik ile hizalamayı etkileyebilecek koşullara odaklanır.
| Konnektör türü | Bağlantı işlevi | Gerekli koşul |
|---|---|---|
| Şerit-şerit konnektörü | Bir LED şerit bölümünü doğrudan başka bir şerit bölümüne birleştirir | Pin hizalaması, polarite sürekliliği ve eşleşen şerit özellikleri uyumlu olmalıdır |
| Şerit-kablo konnektörü | Bir LED şeridi bir kablo ucuna veya uzatma yoluna bağlar | Pin hizalaması ve polarite şerit bağlantı noktalarıyla eşleşmelidir |
| Kablo-kablo konnektörü | Bir uzatma yolu içindeki kablo bölümlerini birleştirir | Kablo bağlantıları devre yolu boyunca polarite sürekliliğini korumalıdır |
Konnektör formatı bağlantı işlevini belirler, ancak uyumluluk yine de şerit genişliği, pin sayısı, polarite ve temas hizalamasına bağlı olabilir. Köşe bağlantıları ve uzatma konnektörleri aynı bağlantı yolu mantığını izleyebilir çünkü süreklilik, birleştirilen her bölüm boyunca doğru elektriksel ilişkinin korunmasına bağlıdır. Konnektör formatı seçiminden ziyade bağlantı uygulaması için cutting and connecting strips bölümüne bakın.
Köşe Konnektörleri ve Uzatma Kablosu Uzunluğu
Köşe konnektörleri ve uzatma kabloları, yalnızca konnektör şeklinden ziyade hizalama, polarite ve mesafeye bağlıdır. Bir LED şerit yolu yön değiştirdiğinde veya orijinal konumunun ötesine uzandığında, köşe konnektörü veya uzatma kablosu bağlantı yoluna ve ilgili şerit özelliklerine uygun olmalıdır. Yön, pin sayısı ve kablo uzunluğu, düzen genelinde sürekliliğin korunup korunamayacağını etkileyebilir. Bu bölümdeki temel uyumluluk değişkeni düzene dayalı bağlantı sürekliliğidir.
Köşe Konnektörleri ve Uzatma Kablosu Uzunluğu, aşağıdaki doğrulama kontrolleri aracılığıyla düzenlenebilir. Bu kontroller, aynı LED şerit sistemi içinde uyumluluğu etkileyebilecek yön, mesafe ve yerleşim koşullarına odaklanır.
- Köşe konnektörü yönü: L konnektörün veya köşe bağlantısının amaçlanan yön değişikliğini takip ettiğini ve polarite hizalamasını koruduğunu doğrulayın.
- Pin sayısı: Konnektör pinlerinin şerit pin sayısıyla eşleştiğini kontrol edin, böylece elektrik yolları hizalanmış kalır.
- Şerit genişliği: Konnektör arayüzünün düzende kullanılan şerit genişliğiyle eşleştiğini onaylayın.
- Büküm yarıçapı ve yerleşim: Sınırlı alan veya dar bir büküm yarıçapı, konnektör tasarımına ve yerleşim kısıtlamalarına bağlı olarak uyumu etkileyebilir.
- Uzatma kablosu polaritesi: Uzatma kablosu iletkenleri, uzatılmış hat boyunca polarite sürekliliğini korumalıdır.
- Uzatma uzunluğu ve voltaj düşüşü: Daha uzun uzatma kablosu kullanımları, şerit voltajına, yüke, kablo tasarımına ve kullanım koşullarına bağlı olarak voltaj düşüşü riskini artırabilir.
Daha geniş konnektör bölümünde tanıtıldığı gibi, uyumluluk hem fiziksel hizalama hem de elektriksel süreklilik yoluyla değerlendirilmelidir. Bir köşe konnektörü düzene uyabilir ancak yine de doğru pin sayısı ve polariteye bağlı olabilir; bir uzatma kablosu ise kullanım mesafesi arttığında ek inceleme gerektirebilir. Uyumluluk değerlendirmesinden ziyade bağlantı uygulaması için şeritleri kesme ve bağlama bölümüne bakın.

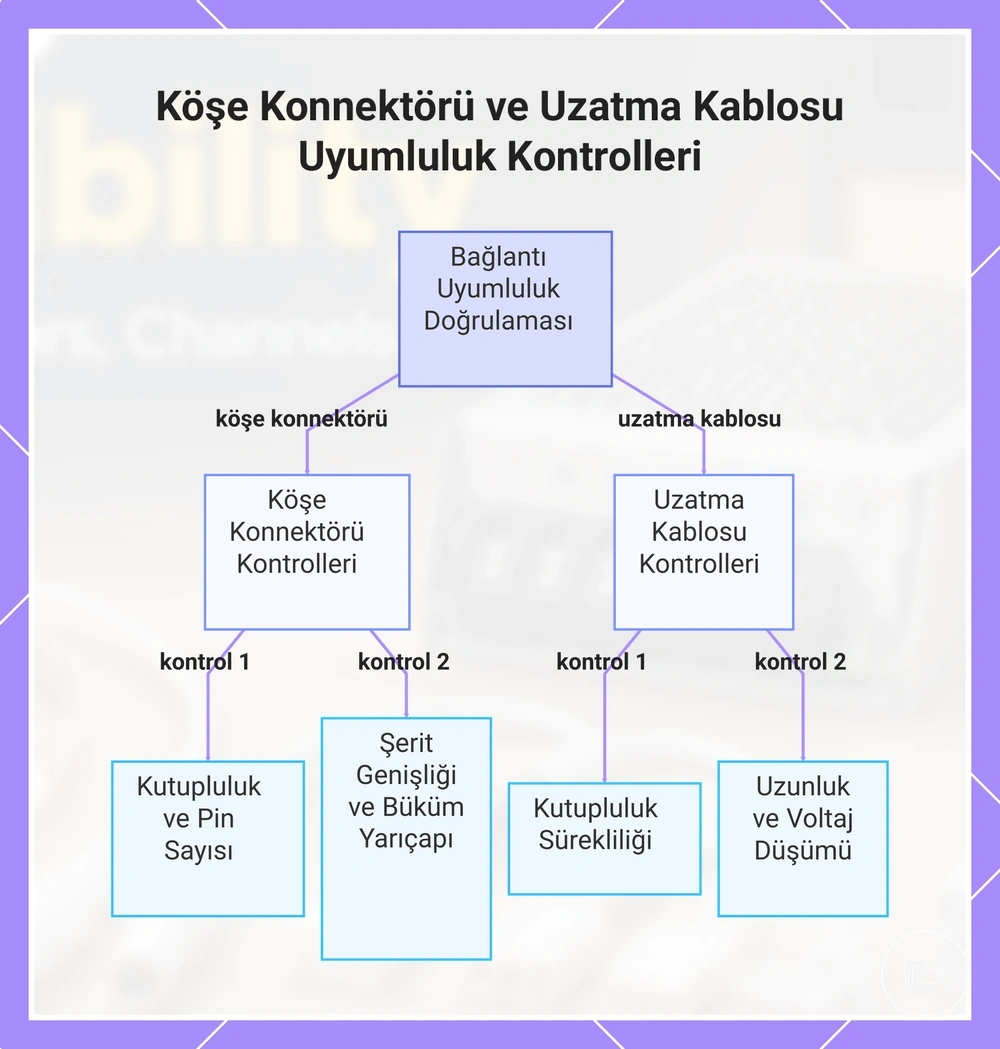

Bu grafik, LED şerit sistemlerinde köşe konnektörleri ve uzatma kablolarının uyumluluğunu sağlamak için yön, kutupluluk, pin sayısı, fiziksel uyum ve voltaj düşümü koşullarına odaklanan temel doğrulama kontrollerini gösterir.

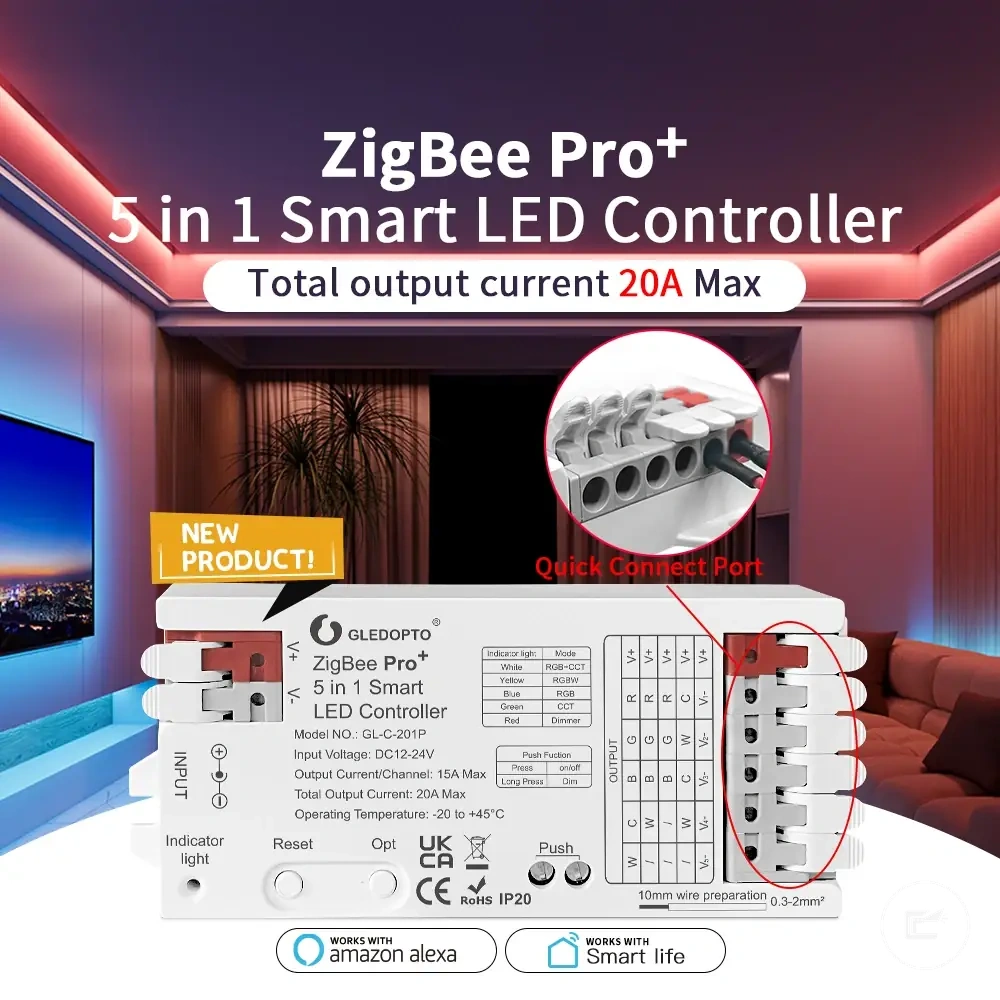

Kontrol Cihazı Uyumluluğu ve LED Şerit Türü
Kontrol cihazı uyumluluğu, LED şerit türünün kontrol cihazı çıkışı, kontrol sinyali, voltaj ve yük gereksinimleriyle eşleştirilmesine bağlıdır. Bir şerit kategorisini destekleyen bir kontrol cihazı, renk kanalları, pin sayısı veya sinyal tasarımı farklı olduğunda diğerini doğru şekilde çalıştıramayabilir. LED şerit türü, hangi kontrol cihazı işlevlerinin kullanılabileceğini ve hangi uyumluluk kontrollerinin gerekli olduğunu belirler. Bu bölümdeki temel uyumluluk değişkeni, kontrol cihazı-şerit sinyal eşleştirmesidir.
Bir kontrol cihazı, güç kaynağı ile LED şerit arasında kontrol birimi olarak görev yapar ancak rolü, desteklemesi amaçlanan şerit tasarımına bağlıdır. aksesuar parçalarının açıklaması bölümünde belirtildiği gibi, kontrol cihazı işlevleri yalnızca görünüme göre değil şerit kategorisine göre değişir. Tek renkli, ayarlanabilir beyaz, RGB, RGBW ve adreslenebilir şeritler farklı kontrol cihazı çıkışları ve kanal düzenlemeleri gerektirebilir.
Voltaj önemli bir uyumluluk kontrolü olmaya devam eder ancak yalnızca voltaj eşleşmesi yeterli olmayabilir. Bir kontrol cihazı, bir LED şeritle aynı voltajı paylaşabilir ancak renk kanalları, pin sayısı veya kontrol sinyali şerit tasarımıyla uyumlu olmadığında onu doğru şekilde çalıştıramayabilir. Bu ayrım, özellikle RGB, RGBW ve adreslenebilir LED şerit türleri karşılaştırılırken önemlidir.
Kontrol Cihazı Uyumluluğu ve LED Şerit Türü, aşağıdaki eşleştirme tablosu aracılığıyla düzenlenebilir. Tablo, şerit türü, kontrol cihazı gereksinimi, yaygın uyumsuzluk koşulları ve uyumluluğu doğrulamaya yardımcı olan kontroller arasındaki ilişkiyi vurgular.
| Şerit türü | Kontrol cihazı gereksinimi | Yaygın uyumsuzluk | Kontrol |
|---|---|---|---|
| Tek renkli | Uyumlu dimmer kontrol cihazı veya kontrol ünitesi | Kontrol cihazı çıkışı, şerit kontrol yöntemiyle eşleşmez | Voltaj, yük ve kontrol uyumluluğunu doğrulayın |
| Ayarlanabilir beyaz | Ayarlanabilir beyaz kanalları destekleyen kontrol cihazı | Kanal desteği şerit tasarımından farklıdır | Kanal yapılandırmasını ve pin sayısını kontrol edin |
| RGB | RGB renk kanallarını destekleyen kontrol cihazı | Renk kanalı uyumsuzluğu | Kanal çıkışını ve pin hizalamasını doğrulayın |
| RGBW | RGBW kanal çıkışını destekleyen kontrol cihazı | Eksik veya uyumsuz beyaz kanal desteği | Kanal sayısını ve kontrol çıkışını kontrol edin |
| Adreslenebilir | Gerekli veri sinyalini destekleyen kontrol cihazı | Kontrol sinyali uyumsuzluğu | Sinyal türünü, voltajı ve kontrol cihazı desteğini doğrulayın |
Akım değeri de beklenen şerit yüküyle karşılaştırılmalıdır çünkü kontrol cihazı kapasitesi tasarıma göre değişebilir. Voltaj, çıkış kanalları, kontrol sinyali ve akım değeri LED şerit türüyle uyumlu olduğunda, kontrol cihazı uyumluluğu amaçlanan kontrol davranışını daha iyi destekleyebilir.
Renk Türü, Pin Sayısı ve Kontrol Sinyali
Renk türü, pin sayısı ve kontrol sinyali, bir kontrol cihazının bir LED şeridi doğru şekilde çalıştırıp çalıştıramayacağını belirler. Kontrol cihazı eşleştirmesi, şeridin renk kanallarını nasıl kullandığına ve bu kanalların kontrol cihazı çıkışına nasıl bağlandığına bağlıdır. Tek renkli, ayarlanabilir beyaz, RGB, RGBW ve adreslenebilir şeritler farklı kanal düzenlemeleri ve sinyal gereksinimleri kullanır; bu da renk-kontrol eşleştirmesini bu bölümdeki temel uyumluluk değişkeni haline getirir.
Renk Türü, Pin Sayısı ve Kontrol Sinyali, aşağıdaki karşılaştırma yoluyla düzenlenebilir. Karşılaştırma, kanal sayısının, kontrol cihazı çıkış türünün, polaritenin ve sinyal işlemenin farklı LED şerit türleri için uyumluluk koşullarını nasıl etkilediğini gösterir.
| LED türü | Kontrol cihazı gereksinimi | Uyumluluk koşulu |
|---|---|---|
| Tek renkli | Tek kanallı kontrol için tasarlanmış kontrol cihazı çıkışı | Pin sayısı, polarite ve çıkış türü şerit tasarımıyla uyumlu olmalıdır |
| Ayarlanabilir beyaz | Eşleştirilmiş beyaz ışık kanallarını destekleyen kontrol cihazı | Kanal türü, polarite ve kablolama sırası kontrol cihazı çıkışıyla eşleşmelidir |
| RGB / RGBW | Birden fazla renk kanalını destekleyen kontrol cihazı | Pin sayısı ve kanal düzenlemesi şerit düzenine karşılık gelmelidir |
| Adreslenebilir | Gerekli veri hattını ve kontrol sinyalini destekleyen kontrol cihazı | Sinyal türü, veri hattı işlemesi ve kontrol cihazı uyumluluğu tasarıma göre değişebilir |
Kontrol cihazı uyumluluğu bölümünde tanıtıldığı gibi, pin sayısı tek başına uyumluluğu doğrulamaz. Bir şerit ve kontrol cihazı benzer bir konnektör düzenine sahip olabilir ancak kontrol cihazı çıkış türü, polarite düzenlemesi, kanal sayısı ve kontrol sinyalinin hâlâ uyumlu olması gerekir. Adreslenebilir şeritler ek doğrulama gerektirebilir çünkü veri hattı iletişimi ve sinyal işlemesi, LED türleri ve kontrol cihazı tasarımları arasında farklılık gösterebilir.
Güç Kaynağı ve Kontrol Cihazı Yük Eşleştirmesi
Güç Kaynağı ve Kontrol Cihazı Yük Eşleştirmesi, kontrol cihazının güç kaynağı ile LED şerit arasındaki elektrik yükünü kaldırabilmesine bağlıdır. Bir güç kaynağı şerit yükünü destekleyebilse bile, voltajı, amper değeri, akım değeri veya watt değeri bağlı yükten düşükse kontrol cihazı sınırlayıcı bileşen haline gelebilir. Kontrol cihazı yükü, bu bölümdeki temel uyumluluk değişkenidir.
Güç Kaynağı ve Kontrol Cihazı Yük Eşleştirmesi, basit bir yük karşılaştırmasıyla düzenlenebilir. Aşağıdaki örnek, yalnızca güç kaynağı kapasitesinin uyumluluğu belirlediğini varsaymadan önce kontrol cihazı değerinin şerit yüküyle nasıl karşılaştırılması gerektiğini vurgular.
Mini-hesaplama örneği: Şerit yükü = 48 W; Kontrol cihazı watt değeri = 60 W; Güç kaynağı kapasitesi = 100 W. Bu örnekte, kontrol cihazı değeri şerit yükünü karşılayabilir çünkü kontrol cihazı sınırı bağlı yükün üzerinde kalır. Kontrol cihazı değeri şerit yükünden düşükse, güç kaynağı kapasitesi yeterli görünse bile uyumluluk sorunları ortaya çıkabilir.
Birden fazla çıkışı yöneten kontrol cihazları için kanal yükü de kontrol edilmelidir çünkü yük dağılımı kanal türüne ve şerit yapılandırmasına göre değişebilir. Kontrol cihazı yükü dereceli sınırına yaklaştığında, kısma davranışı, ısı riski veya kontrol performansı, LED şerit ve kanal yüküne bağlı olarak değişebilir. Daha geniş yük sınırı hususları ve güvenlik sınırları için power and heat safety bölümüne bakın.

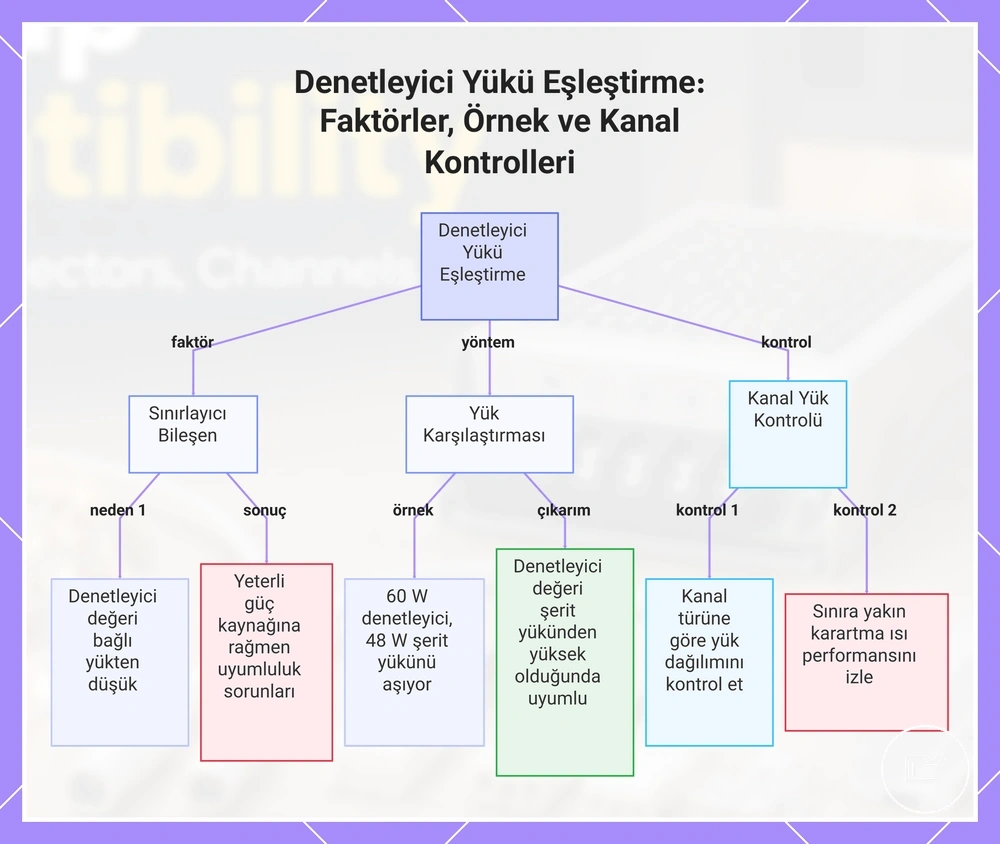

Bu grafik, denetleyici yükünü güç kaynağı ve şerit yüküyle eşleştirmedeki temel faktörleri, bir yük karşılaştırma örneği ve kanal yük kontrolleriyle birlikte gösterir.

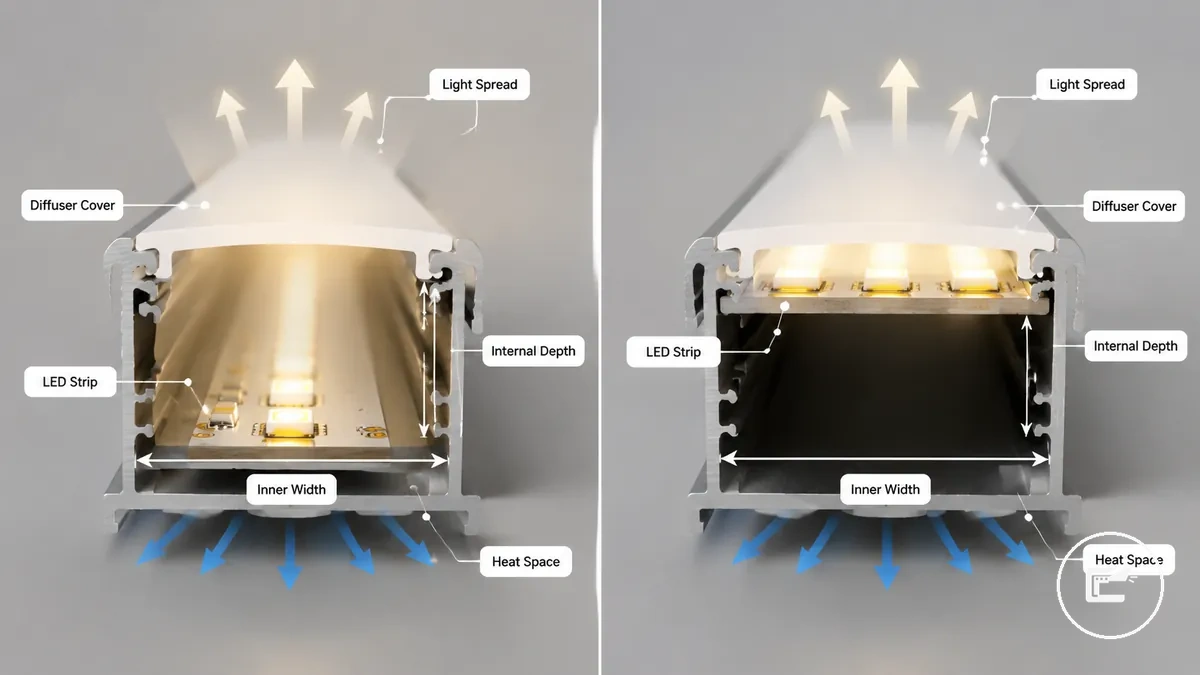

LED Şeritler için Kanal ve Difüzör Uyumu
LED Şeritler için Kanal ve Difüzör Uyumu, alüminyum kanal boyutlarının LED şeritle eşleştirilmesine ve difüzör kapağının LED'lerin üzerinde yeterli boşluğa sahip olmasına bağlıdır. İç genişlik, iç derinlik, şerit genişliği ve difüzör profili birlikte değerlendirilmelidir çünkü fiziksel uyum, şerit yerleşimini, ışık dağılımını ve mevcut ısı alanını etkiler. Kanal ve difüzör uyumu, bu bölümdeki temel uyumluluk değişkenidir.
Bir alüminyum kanal, LED şeridin profil içinde nasıl durduğunu düzenlerken, difüzör kapağı LED'ler ile görünür yüzey arasındaki mesafeyi belirler. İç genişlik, şeridin kanalın içine sığıp sığamayacağını kontrol eder ve iç derinlik, difüzör boşluğunu ve difüzör kapağı aracılığıyla ışık dağılımının nasıl görünebileceğini etkiler. Isı dağılımı ayrıca kanal malzemesine, hava akışına ve kurulum koşullarına bağlı olarak değişebilir.
LED Şeritler için Kanal ve Difüzör Uyumu, genişlik, derinlik, difüzör boşluğu ve ısı alanı arasındaki kesit ilişkisi görünür olduğunda değerlendirmesi daha kolaydır. Aşağıdaki görsel, bu özelliklerin kanal profili içinde nasıl etkileşime girdiğini açıklamaktadır.
Pratik bir örnek, kanal iç genişliğine sığan ancak sınırlı iç derinlik nedeniyle difüzör kapağına çok yakın duran bir şerittir. Bu durumda, LED yoğunluğu, difüzör profili ve boşluk, şerit fiziksel olarak sığsa bile görünür sıcak noktaları veya ışık dağılımını etkileyebilir. Isı alanı sınırlı olduğunda, ısı dağılımı kanal tasarımına ve kurulum bağlamına göre de değişebilir. Daha geniş ısıyla ilgili hususlar için güç ve ısı güvenliği bölümüne bakın.
LED Şeritler için Kanal ve Difüzör Uyumu, aşağıdaki uyum kontrolleri aracılığıyla düzenlenebilir. Tablo, kanal boyutlarının, şerit özelliklerinin ve difüzör boşluğunun uyumluluğu nasıl etkilediğini vurgular.
| Kanal faktörü | Şerit koşulu | Uyum veya ışık üzerindeki etkisi | Kontrol |
|---|---|---|---|
| İç genişlik | Şerit genişliği kanal genişliğine yaklaşır | Fiziksel uyumu etkileyebilir | Kanal genişliğini ve şerit genişliğini karşılaştırın |
| İç derinlik | LED'lerin üzerinde sınırlı alan | Difüzör boşluğunu ve sıcak noktaları etkileyebilir | LED-difüzör mesafesini kontrol edin |
| Difüzör profili | Farklı difüzör tasarımları | Işık dağılımını etkileyebilir | Profil uyumluluğunu doğrulayın |
| LED yoğunluğu | Daha yüksek LED konsantrasyonu | Sıcak nokta görünürlüğünü değiştirebilir | Derinlik ve difüzör ilişkisini değerlendirin |
| Yapışkan boşluğu | Şerit tabanı ve montaj yüzeyi | Kanal içinde oturmayı etkileyebilir | Mevcut kurulum alanını onaylayın |
| Montaj klipsleri ve ısı alanı | Kanal kurulum düzenlemesi | Uyumu ve ısı dağılımını etkileyebilir | Profili ve montaj koşullarını gözden geçirin |
İç Kanal Genişliği, Derinlik ve Şerit Yerleşimi
İç kanal genişliği, derinlik ve şerit yerleşimi, difüzör takılmadan önce gerçek kanal boyutlarının LED şerit boyutlarıyla karşılaştırılmasına bağlıdır. İç kanal genişliği, PCB genişliği ve şerit boşluğuna göre kontrol edilmeli; kanal derinliği ise LED yüksekliği, yapışkan taban kalınlığı ve mevcut yerleşim alanına göre incelenmelidir. Gerçek boyutlar, şeridin profil içinde doğru şekilde oturup oturamayacağını belirler; bu da boyutsal boşluğu bu bölümdeki temel uyumluluk değişkeni haline getirir.
İç Kanal Genişliği, Derinlik ve Şerit Yerleşimi, aşağıdaki boyutlandırma kontrolleri aracılığıyla düzenlenebilir. Tablo, difüzör takılmadan önce şerit yerleşim koşullarının doğrulanmasına yardımcı olan yerel ölçümlere odaklanır.
| Ölçüm | Doğrulanacak şey | Önemi |
|---|---|---|
| İç kanal genişliği | İç genişliği PCB genişliğiyle karşılaştırın | Şerit boşluğunu ve yerleşim alanını belirlemeye yardımcı olur |
| PCB genişliği | Şerit genişliğini kanal boyutlarına göre kontrol edin | Şeridin profil içinde oturup oturamayacağını etkileyebilir |
| Lehim pedi boşluğu | Bağlantı noktaları etrafındaki boşluğu inceleyin | Yerel uyum koşullarını etkileyebilir |
| LED yüksekliği | Bileşen yüksekliğini kanal derinliğiyle karşılaştırın | Mevcut dikey boşluğu etkileyebilir |
| Yapışkan tabanı | Taban kalınlığını ve oturma konumunu kontrol edin | Kanal içindeki şerit yerleşimini etkileyebilir |
| Kanal derinliği | Profil derinliğini ve şerit boşluğunu doğrulayın | Difüzör takılmadan önce yerleşim alanının değerlendirilmesine yardımcı olur |
| Montaj klipsi alanı | Klips konumunu ve mevcut alanı kontrol edin | Profil tasarımına bağlı olarak yerleşim toleransını etkileyebilir |
Ana kanal bölümünde tanıtıldığı gibi, boyutsal kontroller varsayımlardan ziyade ölçülebilir boşluğa odaklanmalıdır. Yerleşim toleransı, lehim pedi boşluğu, LED yüksekliği ve montaj klipsi alanı, üretici boyutlarına ve profil şekline göre değişebilir; bu nedenle uyum, varsayılan uyumluluk yerine gerçek ölçümlerle doğrulanmalıdır.
Difüzör Derinliği, Işık Dağılımı ve Isı Alanı
Difüzör derinliği, LED şerit kanalı içindeki ışık dağılımını, ısı alanını ve boşluğu etkiler. LED'ler ile difüzör kapağı arasındaki mesafe, sıcak noktaların ne kadar görünür olduğunu etkileyebilir; opaklık ve LED yoğunluğu ise ışığın ne kadar eşit dağıldığını değiştirebilir. Geçmeli kapağın ayrıca şeride baskı yapmadan kapanabilmesi için yeterli boşluğa ihtiyacı vardır; bu da difüzör boşluğunu bu bölümdeki temel uyumluluk değişkeni haline getirir.
Difüzör Derinliği, Işık Dağılımı ve Isı Alanı, aşağıdaki karşılaştırma yoluyla düzenlenebilir. Karşılaştırma, sığ ve daha derin difüzör boşluğunun sıcak nokta görünürlüğünü, kapak uyumunu ve mevcut ısı alanını nasıl etkileyebileceğini gösterir.
| Difüzör boşluğu | Koşul | Olası sonuç |
|---|---|---|
| Sığ boşluk | LED'ler difüzör kapağına yakın durur | Sıcak noktalar daha görünür olabilir ve geçmeli boşluk azalabilir |
| Daha derin boşluk | LED'leri difüzör kapağından daha fazla mesafe ayırır | Opaklık, LED yoğunluğu ve kanal derinliğine bağlı olarak ışık dağılımı daha yumuşak görünebilir |
| Sınırlı ısı alanı | Kanal derinliği, şerit ve kapak çevresinde az yer bırakır | Boşluk ve malzeme koşulları değişebileceğinden ısı alanının daha yakından incelenmesi gerekebilir |

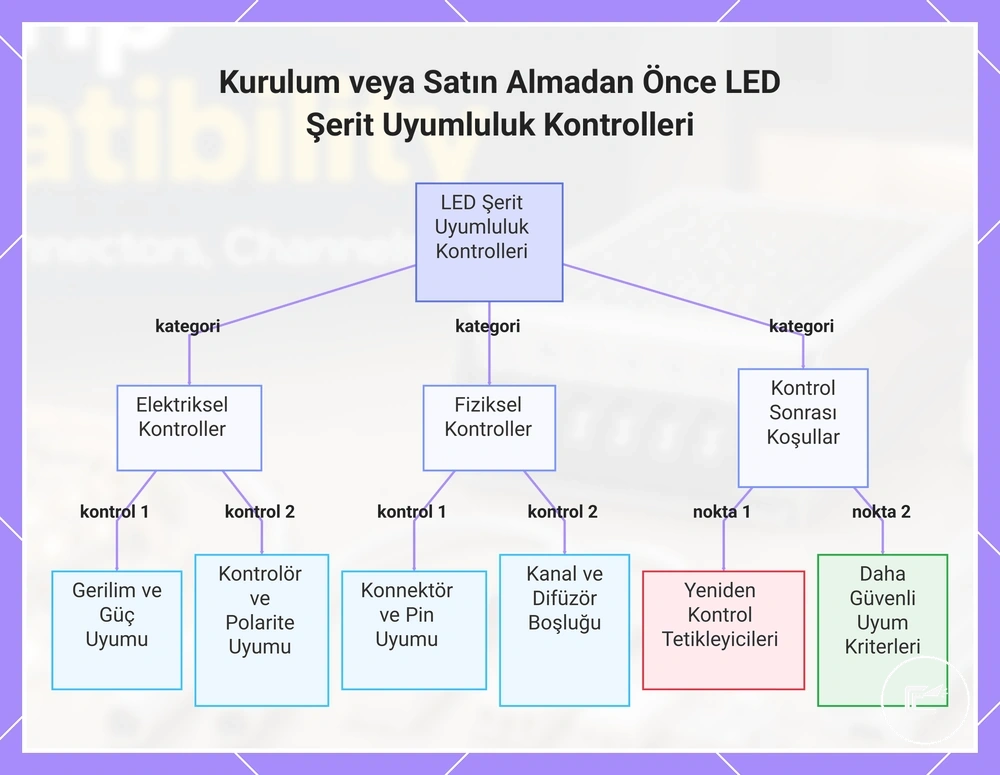

Kurulum veya Satın Alma Öncesi Uyumluluk Kontrolleri
Kurulum veya satın alma öncesi uyumluluk kontrolleri, LED şerit, güç kaynağı, kontrol cihazı, konnektörler, uzatmalar ve kanal bileşenlerini bağlantılı bir sistem olarak doğrulamalıdır. Bir bileşen uygun görünebilir ancak voltaj, değerler, pin düzeni, polarite veya fiziksel boşluklar uyumlu olmadığında yine de uyumluluk sorunları oluşturabilir. Bu uyumluluk kontrol listesi, seçim veya kurulum öncesindeki nihai karar noktalarını bir araya getirir ve bu bölümün uyumluluk değişkenini kontrol eder.
Uyumluluk kontrol listesi, daha önce ele alınan güç, konnektör, kontrol cihazı ve kanal kontrollerini ayrıntılı açıklamalarını tekrarlamadan bir araya getirir. Her madde, bir bileşen seçilmeden veya kurulmadan önce uyumluluğun doğrulanmasına yardımcı olmak için bir koşul ve bir karar ipucu kullanır.
Bir kurulum zaten titreme, ölü bölümler, dengesiz kontrol davranışı, aşırı ısınma belirtileri veya açıklanamayan güç sorunları gösteriyorsa, nedeni incelenene kadar uyumluluk kontrollerine ara verilmelidir. Çözülmemiş kablolama veya sinyal sorunları için, farklı bir aksesuar gerektiğini varsaymadan önce troubleshooting connection problems bölümüne bakın.
- Voltaj: Şerit, güç kaynağı ve kontrol cihazı voltaj etiketleri eşleşiyorsa doğrulamaya devam edin; farklıysa bileşen seçimini yeniden kontrol edin.
- Güç kaynağı watt değeri: Mevcut kapasite beklenen yükü aşıyorsa değerlendirmeye devam edin; kapasite sınırlı görünüyorsa güç gereksinimini tekrar gözden geçirin.
- Kontrol cihazı değeri: Kontrol cihazı değeri bağlı yükü destekliyorsa devam edin; değerler beklenen talepten düşük görünüyorsa eşleşmeyi yeniden değerlendirin.
- Konnektör genişliği: Konnektör genişliği şerit genişliğiyle eşleşiyorsa devam edin; uyum gevşek veya kısıtlı görünüyorsa boyutları doğrulayın.
- Pin sayısı: Pin sayısı şerit yapılandırmasıyla uyumluysa devam edin; pin düzenleri farklıysa devam etmeden önce uyumluluğu onaylayın.
- Polarite: Polarite işaretleri bağlantı yolu boyunca hizalanmış halde kalıyorsa devam edin; işaretler net değilse kullanmadan önce yönü doğrulayın.
- Uzatma uzunluğu: Kablo uzunluğu düzene uyuyorsa devam edin; kullanım uzarsa olası voltajla ilgili sınırlamaları gözden geçirin.
- Kanal boyutu: Kanal boyutu şeridi ve montaj alanını barındırıyorsa devam edin; boşluk sınırlıysa uyum koşullarını gözden geçirin.
- Difüzör boşluğu: Difüzör boşluğu LED'lerin üzerinde yeterli kalıyorsa devam edin; boşluk sığsa uyumu ve ışık dağılımı beklentilerini yeniden değerlendirin.
- Montaj yöntemi ve güvenlik sınırları: Montaj koşulları sabit yerleşimi ve ısı alanını destekliyorsa devam edin; zorlanma, hasar veya ısı endişeleri ortaya çıkarsa kurulumdan önce düzeni gözden geçirin.
Etiketler eksik olduğunda, sistemin geri kalanı incelenmeden tek bir bileşen değiştirildiğinde veya değişiklikler uzatma uzunluğunu, kanal boyutunu, difüzör boşluğunu veya güç gereksinimlerini etkilediğinde uyumluluğu yeniden kontrol edin. Değerler sınırlarına yakın olduğunda, polarite doğrulanamadığında veya fiziksel uyum belirsiz kaldığında daha güvenli bir bileşen eşleşmesi uygun olabilir. Bir güç yaklaşımı seçmeden önce ek karar desteği için power method comparison bölümüne bakın.
Aşağıdaki ürünler, mevcut seçenekleri karşılaştırmak için faydalı örneklerdir. Satın almadan önce uyumluluk kriterlerinin, özelliklerin ve ürün ayrıntılarının ihtiyacınıza uygun olduğundan emin olun.
Bu grafik, LED şerit sistemleri için temel uyumluluk kontrollerini elektriksel, fiziksel ve kontrol sonrası koşullar olarak gruplandırarak kurulumdan önce bileşen uyumunun doğrulanmasına yardımcı olur.
