Kompatibilität von LED-Streifen: Stromversorgung, Verbinder, Controller und Profile
Die Kompatibilität von LED-Streifen hängt davon ab, dass die Spezifikationen des Streifens mit der Stromversorgung, den Verbindern, Controllern und Profilen übereinstimmen, die ihn unterstützen. Das Aussehen allein kann die Passgenauigkeit nicht bestätigen, da Spannung, Wattzahl, Streifenbreite, Pin-Anzahl, Controllersignal und Profilgröße jeweils einen anderen Teil der Komponentenabstimmung bestimmen.
Die Kompatibilitätsplanung beginnt mit dem Etikett des LED-Streifens und geht dann zu den Teilen über, die Strom, Signal und physischen Träger liefern. Diese Seite behandelt LED-Streifen und Schrankbeleuchtung Zubehör als ein verbundenes System, bei dem jedes Zubehör den gleichen Streifentyp und Installationskontext unterstützen sollte.
Eine Stromversorgung sollte der Streifenspannung entsprechen und eine geeignete Kapazität für die vorgesehene Länge und Last aufweisen. Verbinder sollten der Streifenbreite, Pin-Anzahl, dem Kupferpad-Layout und der Polarität entsprechen, während Controller den Farbtyp, das Steuersignal und die Nennleistung des Streifens unterstützen sollten. Profile sollten den Streifen und Diffusor mit ausreichend Platz für die Unterbringung und Wärmeableitung aufnehmen, abhängig vom Schranklayout.
Der sicherste Weg, LED-Streifen-Zubehör zu bewerten, ist, jede Komponente anhand der Streifenspezifikationen zu überprüfen, bevor der Aufbau als kompatibel betrachtet wird. Ein Teil mag geeignet aussehen, kann aber die Abstimmungskriterien dennoch nicht erfüllen, wenn das Etikett, der Verbinderaufbau, der Controller-Ausgang oder die Profilabmessungen die spezifische LED-Streifen-Konfiguration nicht unterstützen.

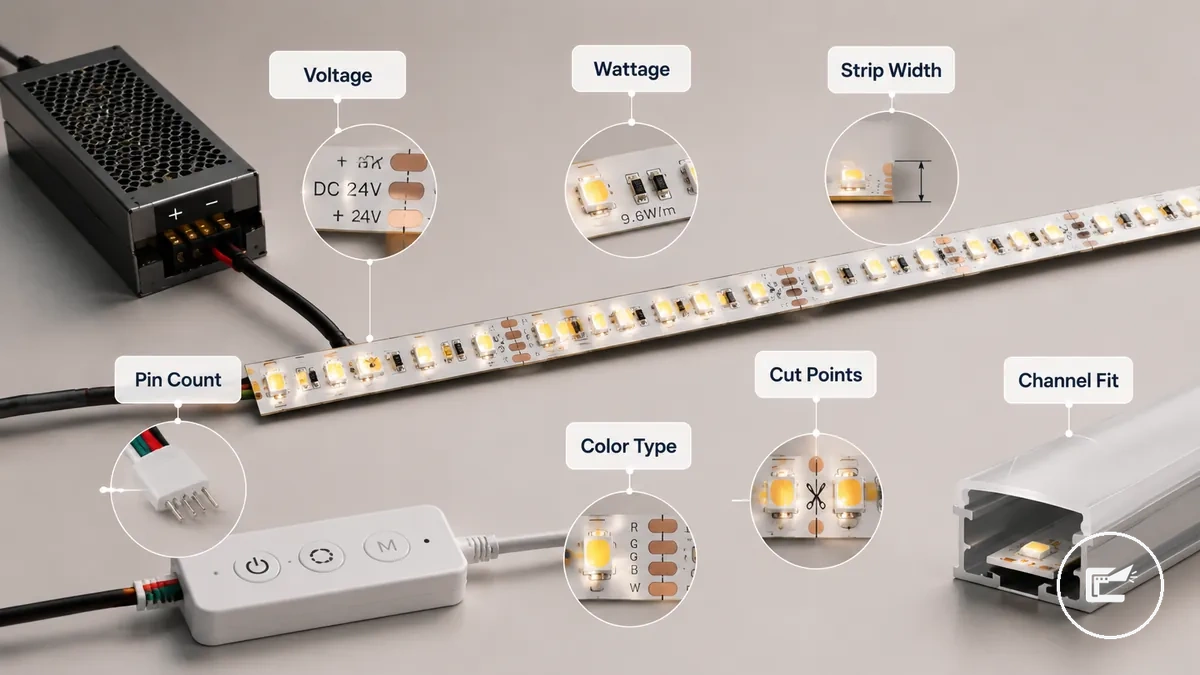

LED-Streifen-Spezifikationen, die die Kompatibilität bestimmen
LED-Streifen-Spezifikationen sind die technischen Kennzeichnungen, die bestimmen, ob zugehöriges Zubehör korrekt zum Streifen passt. Diese Kennzeichnungen definieren elektrische, signaltechnische und physische Anforderungen, die Kompatibilitätsentscheidungen beeinflussen. Bevor Zubehör verglichen wird, ist die wichtigste Kompatibilitätsvariable die LED-Streifen-Spezifikation selbst.
Wie in der Kompatibilitätsübersicht festgestellt, beginnt die Zubehörauswahl mit dem Streifen und nicht mit dem Zubehör. Spannung, Wattzahl pro Meter, Streifenbreite, Pin-Anzahl, Farbtyp und Profilpassung beeinflussen jeweils eine andere Kompatibilitätsbedingung, sodass eine Nichtübereinstimmung bei einer Spezifikation ansonsten geeignete Komponentenkombinationen einschränken kann.
LED-Streifen-Spezifikationen, die die Kompatibilität bestimmen, lassen sich leichter bewerten, wenn die wichtigsten Kennzeichnungen visuell identifiziert werden. Das folgende Bild hebt die Spezifikationen hervor, die die Zubehörauswahl beeinflussen, darunter Spannungskennzeichnungen, Wattzahlangaben, Streifenbreitenindikatoren, Pin-Kontaktflächen, controllerspezifische Signale und Überlegungen zur Profilpassung.
LED-Streifen-Spezifikationen, die die Kompatibilität bestimmen, lassen sich als Spezifikations-Entscheidungs-Karte organisieren. Jede der folgenden Kennzeichnungen betrifft eine bestimmte Abstimmungsanforderung und dient nicht als eigenständige Produktbeschreibung.
Die Rollen des Zubehörs werden nur in dem Umfang erläutert, der für Kompatibilitätsentscheidungen erforderlich ist. Umfassendere Komponentendefinitionen werden in Zubehörteile erklärt behandelt.
- Spannung: Bestimmt, ob eine Stromversorgung und ein Controller die elektrischen Anforderungen des Streifens unterstützen können.
- Wattzahl pro Meter: Beeinflusst die Dimensionierung der Stromversorgung und kann die Eignung längerer Streckenabschnitte beeinträchtigen.
- Streifenbreite: Schränkt die Passgenauigkeit von Verbindern ein und kann die Profilauswahl beeinflussen, wenn der Platz begrenzt ist.
- Pin-Anzahl: Legt die Anforderungen an Verbinder und Controller basierend auf dem Signallayout des Streifens fest.
- Farbtyp: Kann ein kompatibles Controllersignal und eine passende Steuerungsmethode erfordern.
- Schnittstellen: Kann die Verwendung von Verbindern beeinflussen, wenn Streifenabschnitte getrennt oder wieder verbunden werden.
- Profilpassung: Hängt von den Streifenabmessungen, dem Diffusorplatz und dem verfügbaren Profil ab.
Spannung, Wattzahl und Abstimmung der Stromversorgung
Die Kompatibilität von LED-Streifen und Stromversorgung hängt zuerst von der Übereinstimmung der Spannung ab und dann von der Prüfung, ob die Stromversorgung die erwartete Last unterstützen kann. Die Ausgangsspannung des Treibers muss der Streifenspannung entsprechen, während die Wattzahl bestimmt, ob die Stromversorgung die Streifenlänge und die Nutzungsanforderungen unterstützen kann. Die zentrale Kompatibilitätsvariable in diesem Abschnitt ist die Dimensionierung der Stromversorgung.
Wie durch die Streifenspezifikationen festgelegt, bestimmen Watt pro Meter und die Gesamtlänge des Streifens gemeinsam die Gesamtlast. Ein längerer Streifen kann eine höhere Treiberkapazität erfordern, und zwei Streifen mit derselben Länge können unterschiedliche Lastanforderungen erzeugen, wenn ihre Wattzahl pro Meter abweicht.
Eine Spannungsdiskrepanz birgt ein Kompatibilitätsrisiko, da Streifen und Treiberausgang für den Betrieb innerhalb derselben Spannungskategorie ausgelegt sind. Nach Bestätigung der Spannung wird die Gesamtlast zur nächsten Prüfung. Die Stromversorgung sollte in der Lage sein, die berechnete Last zu unterstützen und dabei eine Lastreserve vorzuhalten, die der Anwendung entspricht.
Zwei LED-Streifen können beispielsweise dieselbe Länge, aber unterschiedliche Watt-pro-Meter-Werte aufweisen. Der Streifen mit der höheren Wattzahl pro Meter kann eine höhere Treiberwattzahl erfordern, obwohl die installierte Länge identisch ist. Daher sollte die Gesamtlast auf den Streifenspezifikationen basieren und nicht allein auf der Länge.
Spannung, Wattzahl und Abstimmung der Stromversorgung lassen sich durch die folgenden Kompatibilitätsprüfungen organisieren. Die Tabelle zeigt, wie jede Eingabe zur Leistungsabstimmung beiträgt und welche bedingten Ergebnisse das Wärmerisiko oder die Zuverlässigkeit beeinflussen können.
| Eingabe | Was zu prüfen ist | Bedeutung | Sichere Formulierung |
|---|---|---|---|
| Spannung | Streifenspannung und Treiberausgang | Bestimmt die grundlegende Kompatibilität | Muss übereinstimmen |
| Watt pro Meter | Leistungsaufnahme pro Längeneinheit | Beeinflusst die Berechnung der Gesamtlast | Variiert je nach Streifentyp |
| Gesamtlänge des Streifens | Installierte Länge | Beeinflusst den Gesamtleistungsbedarf | Hängt von der Konfiguration ab |
| Gesamtlast | Kombinierter Leistungsbedarf | Leitet die Dimensionierung der Stromversorgung | Sollte aus den Streifendaten berechnet werden |
| Treiberwattzahl | Verfügbare Ausgangskapazität | Unterstützt die erwartete Last | Sollte dem berechneten Bedarf entsprechen |
| Reserve | Verbleibende Kapazität nach Last | Kann helfen, Überlastungs- und Wärmeprobleme zu reduzieren | Hängt von den Lastbedingungen ab |
Wenn eine Stromversorgung nahe ihrer Kapazitätsgrenze betrieben wird, können Wärme- und Zuverlässigkeitsergebnisse je nach Last, Umgebung und Komponentendesign variieren. Breitere Kompatibilitätsvorsichtsmaßnahmen werden in power and heat safety behandelt.
Dieser Abschnitt konzentriert sich auf die Abstimmung von Spannungs- und Kapazitätsanforderungen. Vergleiche zwischen verschiedenen Stromquellenformaten werden separat in power method comparison erörtert.

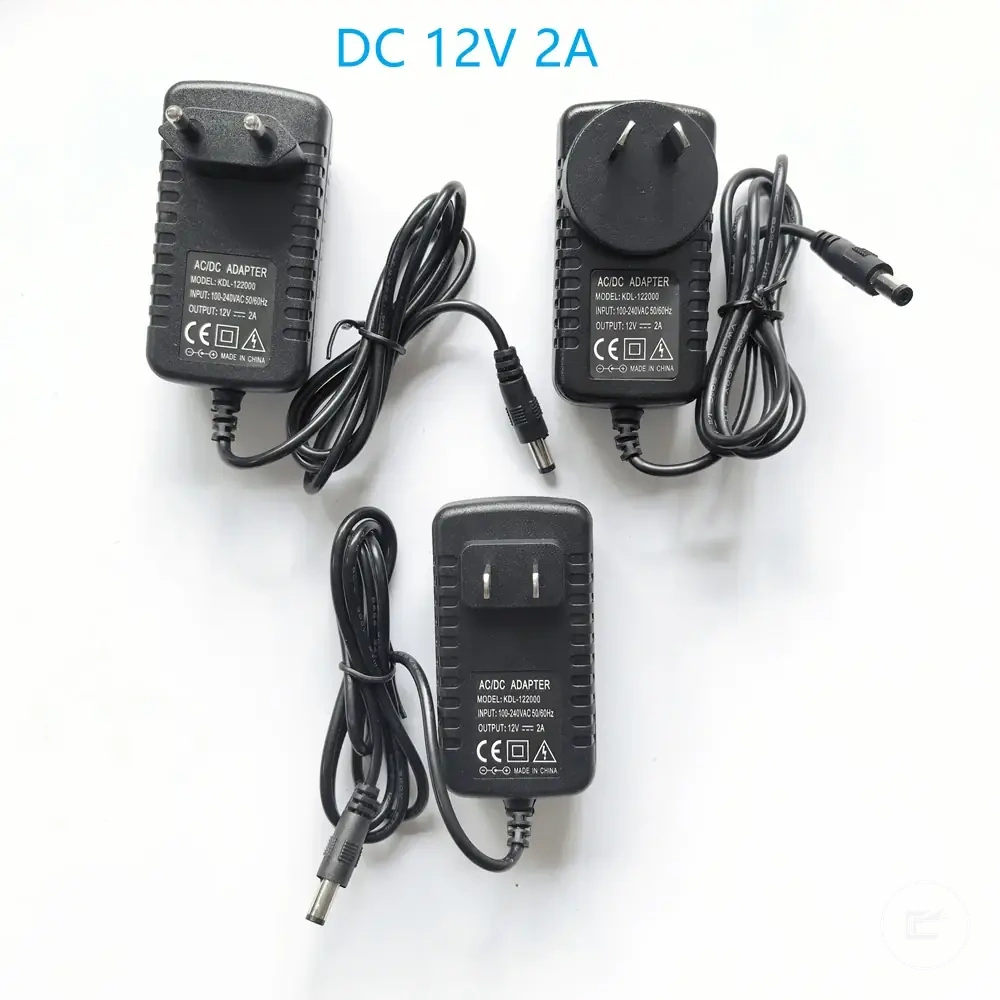

Abstimmung von 12V- und 24V-LED-Streifen
Die Abstimmung von 12V- und 24V-LED-Streifen hängt davon ab, dass die gleiche Spannung über den LED-Streifen, die Stromversorgung und die kompatiblen Steuerungen eingehalten wird. Ein 12V-LED-Streifen benötigt eine 12V-kompatible Stromversorgung, während ein 24V-LED-Streifen eine 24V-kompatible Stromversorgung erfordert. Die zentrale Kompatibilitätsvariable in diesem Vergleich ist die Spannungsübereinstimmung.
Wie im übergeordneten Abschnitt zur Leistungsabstimmung erläutert, sollten Spannungsangaben überprüft werden, bevor die Streckenlänge oder die Kompatibilität des Zubehörs betrachtet wird. Das Verhalten von Streckenlänge und Spannungsabfall kann sich zwischen einem 12V-LED-Streifen und einem 24V-LED-Streifen unterscheiden, daher sollten Abstimmungsentscheidungen den Spannungsangaben des Streifens und des Treiberausgangs folgen und nicht Annahmen über die Leistung.
Die Abstimmung von 12V- und 24V-LED-Streifen lässt sich durch den folgenden Vergleich darstellen. Der Vergleich zeigt die Übereinstimmungsanforderungen, Tendenzen bei der Streckenlänge und Überlegungen zum Spannungsabfall innerhalb derselben Niederspannungsstreifenkategorie.
| 12V-LED-Streifen | 24V-LED-Streifen |
|---|---|
| Erfordert einen 12V-Treiberausgang und passende Zubehörangaben | Erfordert einen 24V-Treiberausgang und passende Zubehörangaben |
| Kann empfindlicher auf Spannungsabfall reagieren, wenn die Streckenlänge zunimmt | Kann unter ähnlichen Streckenlängenbedingungen weniger empfindlich auf Spannungsabfall reagieren |
| Prüfen, ob Streifen, Stromversorgung und Controller dieselbe Spannungsangabe teilen | Prüfen, ob Streifen, Stromversorgung und Controller dieselbe Spannungsangabe teilen |
Ein 24V-LED-Streifen ist nicht grundsätzlich besser als ein 12V-LED-Streifen, und ein 12V-LED-Streifen ist nicht automatisch die bevorzugte Option für jeden Aufbau. Die geeignete Wahl hängt von der Spannungsübereinstimmung, der Kompatibilität des Treiberausgangs, den Bedingungen der Streckenlänge und den Angaben des Zubehörs ab.
Wattzahl pro Meter und Stromversorgungsreserve
Die Wattzahl pro Meter setzt die Streifenlänge in einen Mindestleistungsbedarf um, indem sie den Stromverbrauch des Streifens mit der gesamten installierten Länge verknüpft. Die Berechnung ist direkt: Wattzahl pro Meter multipliziert mit der Streifenlänge ergibt die Gesamtwattzahl. Die zentrale Kompatibilitätsvariable in diesem Abschnitt ist die Stromversorgungsreserve.
Wattzahl pro Meter und Stromversorgungsreserve lassen sich durch eine einfache Dimensionierungsberechnung darstellen. Die folgende Formel und das Beispiel zeigen, wie Watt pro Meter zu einer Eingabe für die Treiberauslegung wird, ohne eine universelle Reservekapazitätsregel zu implizieren.
| Streifenlänge | Watt pro Meter | Geschätzte Last | Treibergrößen-Hinweis |
|---|---|---|---|
| Längenwert | W/m-Wert | Streifenlänge × W/m | Die Treiberauslegung sollte die berechnete Last unterstützen |
| Beispiel zur Veranschaulichung: 5 m | Beispiel zur Veranschaulichung: 10 W/m | 50 W Gesamtwattzahl | Die Treiberkapazität kann Reservekapazität basierend auf Produktempfehlungen und Installationsbedingungen umfassen |
Die Formel kann als Gesamtwattzahl = Wattzahl pro Meter × Streifenlänge ausgedrückt werden. Im obigen Beispiel zur Veranschaulichung ergibt ein 5-Meter-Streifen mit einer Nennleistung von 10 Watt pro Meter eine Last von 50 Watt. Die tatsächlichen Werte hängen von der Streifenkennzeichnung, der gewählten Länge und der beabsichtigten Konfiguration ab.
Nachdem die Gesamtwattzahl berechnet wurde, kann die Treiberauslegung mit der erwarteten Last verglichen werden. Eine zusätzliche Stromversorgungsreserve kann die Zuverlässigkeit unterstützen und unter bestimmten Bedingungen helfen, wärmebedingte Belastungen zu begrenzen, aber die geeignete Reservekapazität variiert je nach Treiberdesign, Umgebung und Betriebsbedingungen und nicht nach einem festen Prozentsatz.
Spannungsabfall und Grenzen der Streckenlänge
Längere LED-Streifenabschnitte können das Risiko eines Spannungsabfalls erhöhen, selbst wenn Spannung und Wattzahl auf den Produktkennzeichnungen korrekt erscheinen. Mit zunehmender Streckenlänge kann der Stromfluss über den Streifen und die angeschlossenen Leiter die Leistung auf eine Weise beeinflussen, die bei Kompatibilitätsprüfungen nicht sofort sichtbar ist. Die zentrale Kompatibilitätsvariable in diesem Abschnitt ist der Spannungsabfall.
Spannungsabfall und Grenzen der Streckenlänge können anhand sichtbarer Leistungssignale überprüft werden, nicht durch Installationsänderungen. Die folgende Checkliste fasst häufige Bedingungen und Beobachtungen zusammen, die darauf hinweisen können, wann die Streckenlänge die Kompatibilität beeinträchtigt.
- Streckenlänge: Längere Abschnitte können das Risiko eines Spannungsabfalls erhöhen, wenn Distanz und Last gemeinsam zunehmen.
- Streifenspannung: Die Auswirkungen des Spannungsabfalls können je nach der in der Installation verwendeten Streifenspannung variieren.
- Stromaufnahme: Eine höhere Stromaufnahme kann unter bestimmten Streifen- und Anordnungsbedingungen zu einem größeren Spannungsabfall beitragen.
- Helligkeitsverlust: Eine verringerte Lichtleistung am Ende eines Abschnitts kann darauf hinweisen, dass die Spannung nicht konstant über den Streifen bleibt.
- Dimmmverhalten: Ein ungleichmäßiges Dimmmverhalten kann auftreten, wenn sich die Lastbedingungen über einen längeren Abschnitt ändern.
- Kabelquerschnitt und Stromeinspeisung: Kabelquerschnitt und Anforderungen an die Stromeinspeisung können zu bewertende Faktoren sein, wenn Leistungsänderungen über lange Strecken beobachtet werden.
Spannungsabfall wirkt sich nicht auf jede Installation gleichermaßen aus, da Streifenspannung, Streckenlänge, Stromaufnahme, Kabelquerschnitt und Anordnungsbedingungen variieren können. Wenn Helligkeitsverlust, ungleichmäßiges Dimmmverhalten oder andere Probleme bei langen Strecken auftreten, muss die Kompatibilität möglicherweise über die ursprüngliche Spannungs- und Wattzahlübereinstimmung hinaus neu bewertet werden. Für breitere Risikobetrachtungen, wenn Spannungsabfall zu einem Leistungsproblem wird, siehe power and heat safety.

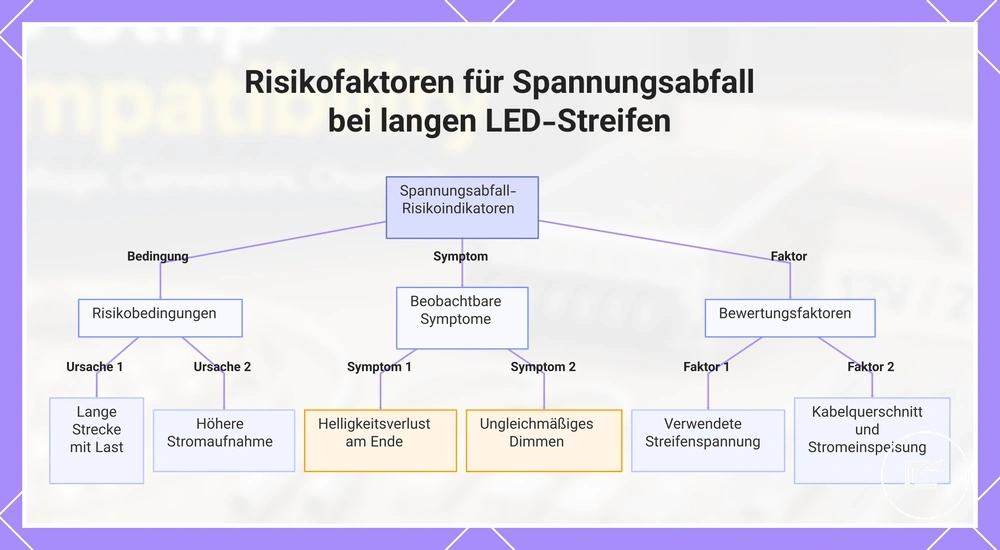

Diese Grafik zeigt die Risikobedingungen, beobachtbaren Symptome und Bewertungsfaktoren, die auf Kompatibilitätsprobleme durch Spannungsabfall bei langen LED-Streifen hinweisen.

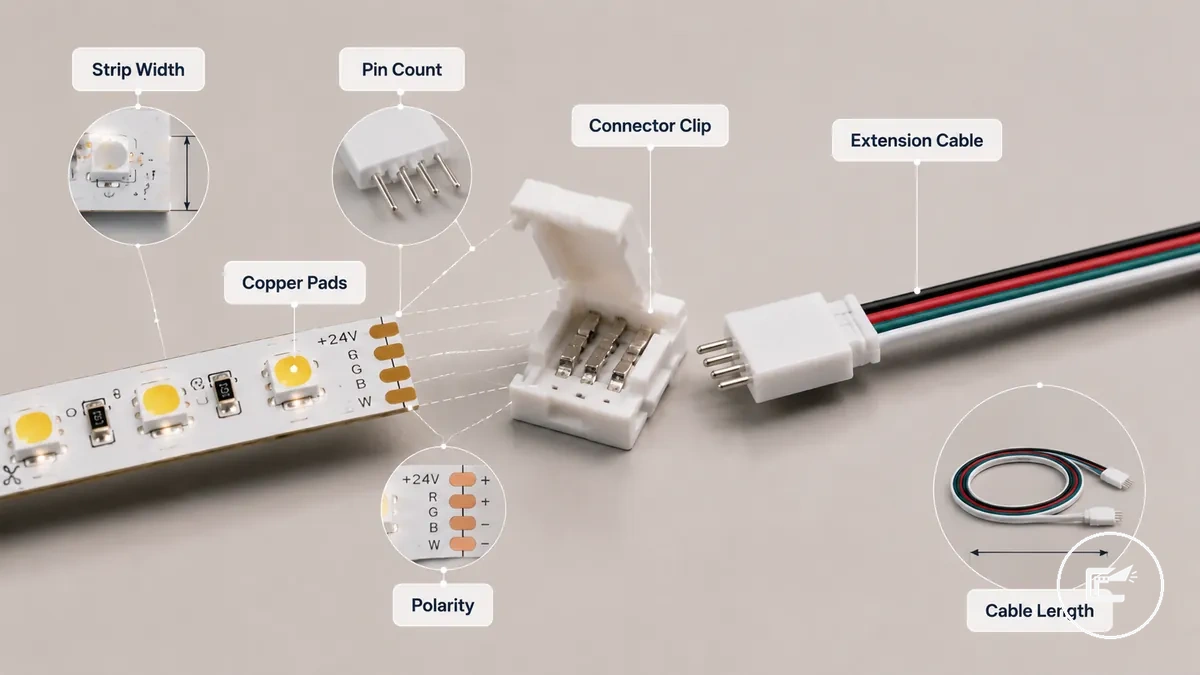

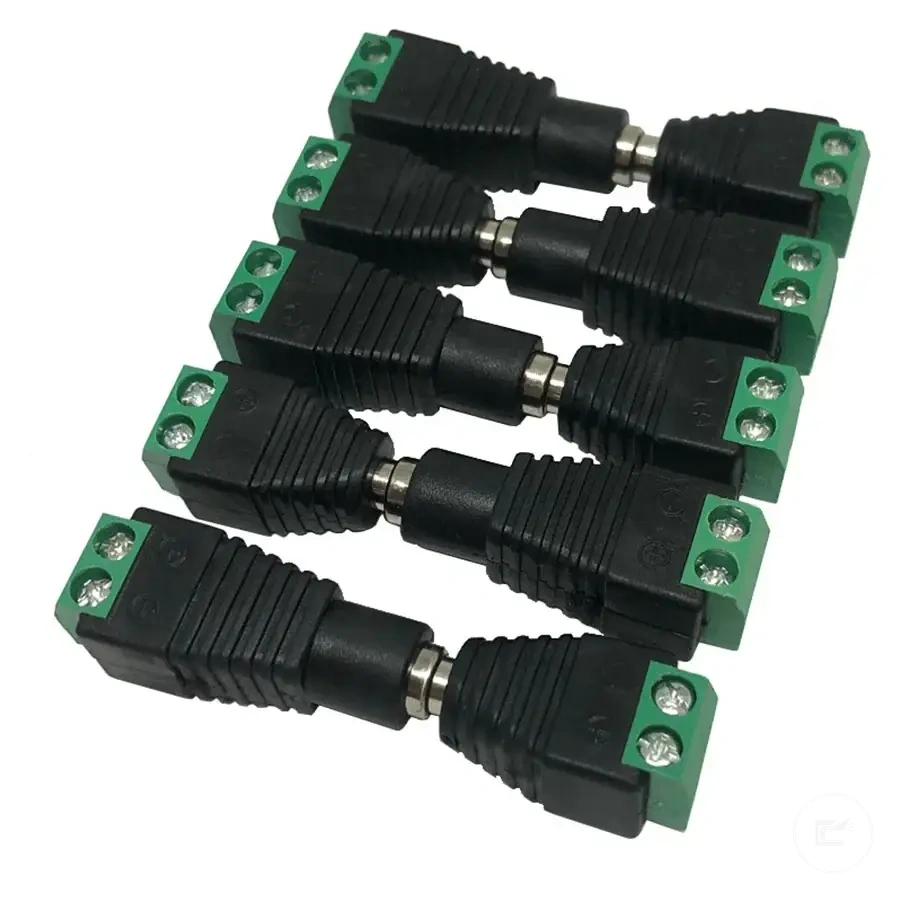

Kompatibilität von Verbindern und Verlängerungskabeln
Die Kompatibilität von Verbindern hängt davon ab, dass Verbinder und Verlängerungskabel mit den physischen und elektrischen Spezifikationen des LED-Streifens übereinstimmen. Streifenbreite, Pin-Anzahl, Kupferpads und Polarität müssen mit dem Verbinder oder Verlängerungskabel übereinstimmen, damit die Verbindung Passgenauigkeit und Signalkontinuität gewährleisten kann. Die zentrale Kompatibilitätsvariable in diesem Abschnitt ist die Verbinderkompatibilität.
Verbinder und Verlängerungskabel sollten anhand der LED-Streifen-Spezifikationen bewertet werden, die bereits früher im Kompatibilitätsprozess identifiziert wurden. Ein Verbinder mag physisch passen, kann aber elektrisch dennoch versagen, wenn Pin-Anzahl, Polungsausrichtung oder Kupferpad-Kontakt nicht mit der Streifenkonfiguration übereinstimmen.
Die Kompatibilität von Verbindern und Verlängerungskabeln lässt sich leichter beurteilen, wenn die sichtbaren Passpunkte vor dem Produktvergleich identifiziert werden. Das folgende Bild kennzeichnet die Attribute, die typischerweise bestimmen, ob ein Streifenverbinder oder ein Verlängerungskabel korrekt mit dem LED-Streifen ausgerichtet werden kann.
Zusätzliche Faktoren wie wasserdichte Beschichtung, Verbinderformat und Verlängerungslänge können die Verbindungsqualität beeinflussen. Beschichtete Streifen können kompatible Kontaktstile erfordern, während längere Verlängerungskabelstrecken die Signalkontinuität oder Zuverlässigkeit beeinträchtigen können, abhängig vom Kabeldesign, der Polungsausrichtung und den Installationsbedingungen.
Die Kompatibilität von Verbindern und Verlängerungskabeln lässt sich durch den folgenden Vergleich von Pass- und Kontinuitätsprüfungen darstellen. Dieser Abschnitt konzentriert sich auf die Abstimmung der Attribute und nicht auf die Ausführung der Verbindung. Zu Schnitt-, Verbindungs- und Anschlussmethoden siehe cutting and connecting strips.
| Verbinderfaktor | Übereinstimmungsbedingung | Risiko bei Fehlanpassung | Vor dem Kauf prüfen |
|---|---|---|---|
| Streifenbreite | Verbindergröße entspricht der Streifenbreite | Schlechte physische Passform | Streifen- und Verbinderabmessungen vergleichen |
| Pin-Anzahl | Pin-Positionen entsprechen dem Streifenlayout | Probleme mit der Signalkontinuität | Pin-Konfiguration überprüfen |
| Kupferpads | Kontaktpunkte sind korrekt ausgerichtet | Unvollständiger elektrischer Kontakt | Pad-Anordnung prüfen |
| Polarität | Positive und negative Pfade sind ausgerichtet | Verbindung funktioniert möglicherweise nicht wie vorgesehen | Polaritätsmarkierungen bestätigen |
| Wasserfeste Beschichtung | Verbinder passt zum Streifenoberflächentyp | Verminderte Kontaktqualität | Beschichtungskompatibilität prüfen |
| Verlängerungslänge | Kabellänge passt zur Anwendung | Bedenken hinsichtlich Signalkontinuität oder Zuverlässigkeit | Verlängerungsanforderungen überprüfen |
Streifenbreite, Pin-Anzahl und Kontakttyp
Die Passform des Verbinders hängt von der physischen Ausrichtung zwischen dem LED-Streifen und der Verbinderschnittstelle ab. Streifenbreite, Pin-Anzahl, Kontakttyp, Pad-Abstand und Polaritätsmarkierungen wirken zusammen, um zu bestimmen, ob ein Verbinder elektrischen Kontakt und Verbinderhalt gewährleisten kann. Die sichtbare Breite allein kann die Kompatibilität nicht bestätigen, da Pin-Layout und Kontaktoberflächen variieren können. Die zentrale Kompatibilitätsvariable in diesem Abschnitt ist die physische Verbinderausrichtung.
Streifenbreite, Pin-Anzahl und Kontakttyp lassen sich durch die folgenden Attributprüfungen darstellen. Die Tabelle hebt die sichtbaren Merkmale hervor, die Passform, Ausrichtung und Kontinuität beeinflussen, bevor Verbinderformat oder Installationsmethode relevant werden.
| Attribut | Was zu vergleichen ist | Kompatibilitätseffekt |
|---|---|---|
| Streifenbreite | PCB-Breite und Verbinderöffnungsgröße | Beeinflusst physische Passform und Verbinderhalt |
| Pin-Anzahl | Anzahl der Verbinderkontakte und Streifen-Pins | Beeinflusst Ausrichtung und Signalkontinuität |
| Pad-Abstand | Abstand und Position der Kupferpads | Kann die Kontaktausrichtung beeinflussen |
| Polaritätsmarkierungen | Indikatoren für positive und negative Ausrichtung | Hilft, die Kontaktkontinuität bei korrekter Ausrichtung zu gewährleisten |
| Kontakttyp | Kontaktstil und Pad-Eingriffsmethode | Kann die elektrische Kontaktqualität beeinflussen |
Wie im übergeordneten Verbinderabschnitt eingeführt, sollten physische Passform und elektrischer Kontakt gemeinsam bewertet werden. Ungewöhnliche Streifenbreiten, Schutzbeschichtungen oder alternative Kontaktstile können einen zusätzlichen Vergleich erfordern, da Verbinderhalt und Kontaktqualität je nach Produktkonstruktion variieren können. Ein Verbinder sollte nicht allein aufgrund der Streifenbreite als kompatibel angenommen werden, wenn Pin-Anzahl, Pad-Abstand oder Polaritätsmarkierungen abweichen.
Streifen-zu-Streifen-, Streifen-zu-Kabel- und Kabel-zu-Kabel-Verbinder
Wenn ein LED-Streifen-Aufbau entlang desselben Streifens fortgesetzt, an eine Zuleitung angeschlossen oder ein bestehender Kabelzug verlängert werden muss, sollte das Verbinderformat dem Verbindungspfad folgen. Ein Streifen-zu-Streifen-Verbinder, ein Streifen-zu-Kabel-Verbinder und ein Kabel-zu-Kabel-Verbinder erfüllen jeweils eine unterschiedliche Verbindungsaufgabe innerhalb desselben Systems. Physische Attribute wie Streifenbreite, Pin-Anzahl und Polarität beeinflussen weiterhin, ob das ausgewählte Format korrekt ausgerichtet werden kann. Die zentrale Kompatibilitätsvariable in diesem Abschnitt ist die Auswahl des Verbinderformats nach Verbindungspfad.
Streifen-zu-Streifen-, Streifen-zu-Kabel- und Kabel-zu-Kabel-Verbinder lassen sich durch den folgenden Vergleich darstellen. Der Vergleich konzentriert sich auf die Aufgabe, die jeder Verbindertyp erfüllt, und die Bedingungen, die Kontinuität und Ausrichtung beeinflussen können.
| Verbindertyp | Verbindungsaufgabe | Erforderliche Bedingung |
|---|---|---|
| Streifen-zu-Streifen-Verbinder | Verbinder einen LED-Streifenabschnitt direkt mit einem anderen Streifenabschnitt | Pin-Ausrichtung, Polungsdurchgang und übereinstimmende Streifenattribute sollten gegeben sein |
| Streifen-zu-Kabel-Verbinder | Verbinder einen LED-Streifen mit einer Kabelzuleitung oder einem Verlängerungspfad | Pin-Ausrichtung und Polarität sollten mit den Anschlusspunkten des Streifens übereinstimmen |
| Kabel-zu-Kabel-Verbinder | Verbinder Kabelabschnitte innerhalb eines Verlängerungspfads | Kabelverbindungen sollten den Polungsdurchgang durch den Stromkreisweg aufrechterhalten |
Das Verbinderformat bestimmt die Verbindungsaufgabe, aber die Kompatibilität kann weiterhin von Streifenbreite, Pin-Anzahl, Polarität und Kontaktausrichtung abhängen. Eckverbinder und Verlängerungsverbinder können derselben Verbindungspfad-Logik folgen, da der Durchgang von der Aufrechterhaltung der korrekten elektrischen Beziehung über jeden verbundenen Abschnitt abhängt. Informationen zur Verbindungsausführung und nicht zur Auswahl des Verbinderformats finden Sie unter cutting and connecting strips.
Eckverbinder und Verlängerungskabellänge
Eckverbinder und Verlängerungskabel hängen von Ausrichtung, Polarität und Distanz ab und nicht allein von der Verbinderform. Wenn ein LED-Streifen-Pfad die Richtung ändert oder über seine ursprüngliche Position hinaus verlängert wird, sollten der Eckverbinder oder das Verlängerungskabel dem Verbindungspfad und den beteiligten Streifenattributen entsprechen. Ausrichtung, Pin-Anzahl und Kabellänge können beeinflussen, ob der Durchgang über das Layout hinweg aufrechterhalten wird. Die zentrale Kompatibilitätsvariable in diesem Abschnitt ist der layoutspezifische Verbindungsdurchgang.
Eckverbinder und Verlängerungskabellänge lassen sich durch die folgenden Überprüfungen darstellen. Diese Überprüfungen konzentrieren sich auf Ausrichtungs-, Distanz- und Platzierungsbedingungen, die die Kompatibilität innerhalb desselben LED-Streifen-Systems beeinflussen können.
- Eckverbinder-Ausrichtung: Überprüfen, ob der L-Verbinder oder Eckverbinder die gewünschte Richtungsänderung ausführt und die Polungsausrichtung beibehält.
- Pin-Anzahl: Prüfen, ob die Verbinder-Pins mit der Pin-Anzahl des Streifens übereinstimmen, damit die elektrischen Pfade ausgerichtet bleiben.
- Streifenbreite: Bestätigen, dass die Verbinderschnittstelle mit der im Layout verwendeten Streifenbreite übereinstimmt.
- Biegeradius und Platzierung: Begrenzter Platz oder ein enger Biegeradius kann die Passform beeinträchtigen, abhängig vom Verbinderdesign und den Platzierungsbedingungen.
- Polarität des Verlängerungskabels: Die Leiter des Verlängerungskabels sollten den Polungsdurchgang über den verlängerten Abschnitt aufrechterhalten.
- Verlängerungslänge und Spannungsabfall: Längere Verlängerungskabelstrecken können mit einem höheren Risiko eines Spannungsabfalls verbunden sein, abhängig von Streifenspannung, Last, Kabeldesign und Streckenbedingungen.
Wie im übergeordneten Verbinderabschnitt eingeführt, sollte die Kompatibilität sowohl durch physische Ausrichtung als auch durch elektrischen Durchgang bewertet werden. Ein Eckverbinder kann ins Layout passen, aber dennoch von der korrekten Pin-Anzahl und Polarität abhängen, während ein Verlängerungskabel möglicherweise eine zusätzliche Überprüfung erfordert, wenn die Streckendistanz zunimmt. Informationen zur Verbindungsausführung und nicht zur Kompatibilitätsbewertung finden Sie unter cutting and connecting strips.

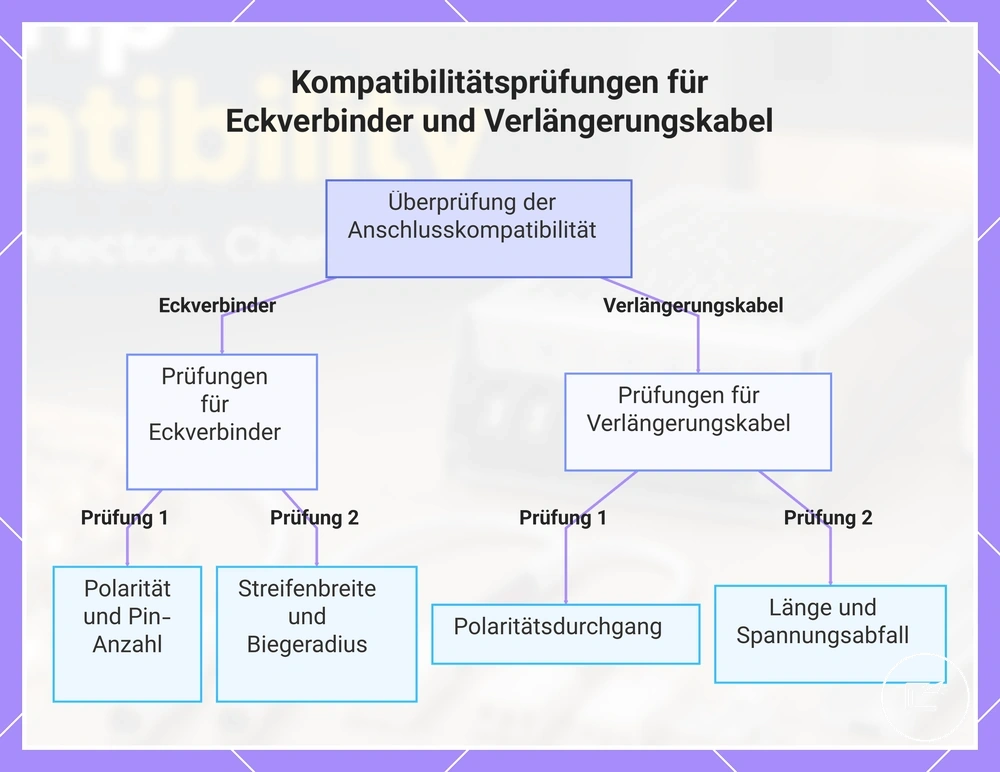

Dieses Diagramm zeigt die wichtigsten Überprüfungen zur Sicherstellung der Kompatibilität von Eckverbindern und Verlängerungskabeln in LED-Streifensystemen, mit Schwerpunkt auf Ausrichtung, Polarität, Pin-Anzahl, physischer Passform und Spannungsabfallbedingungen.

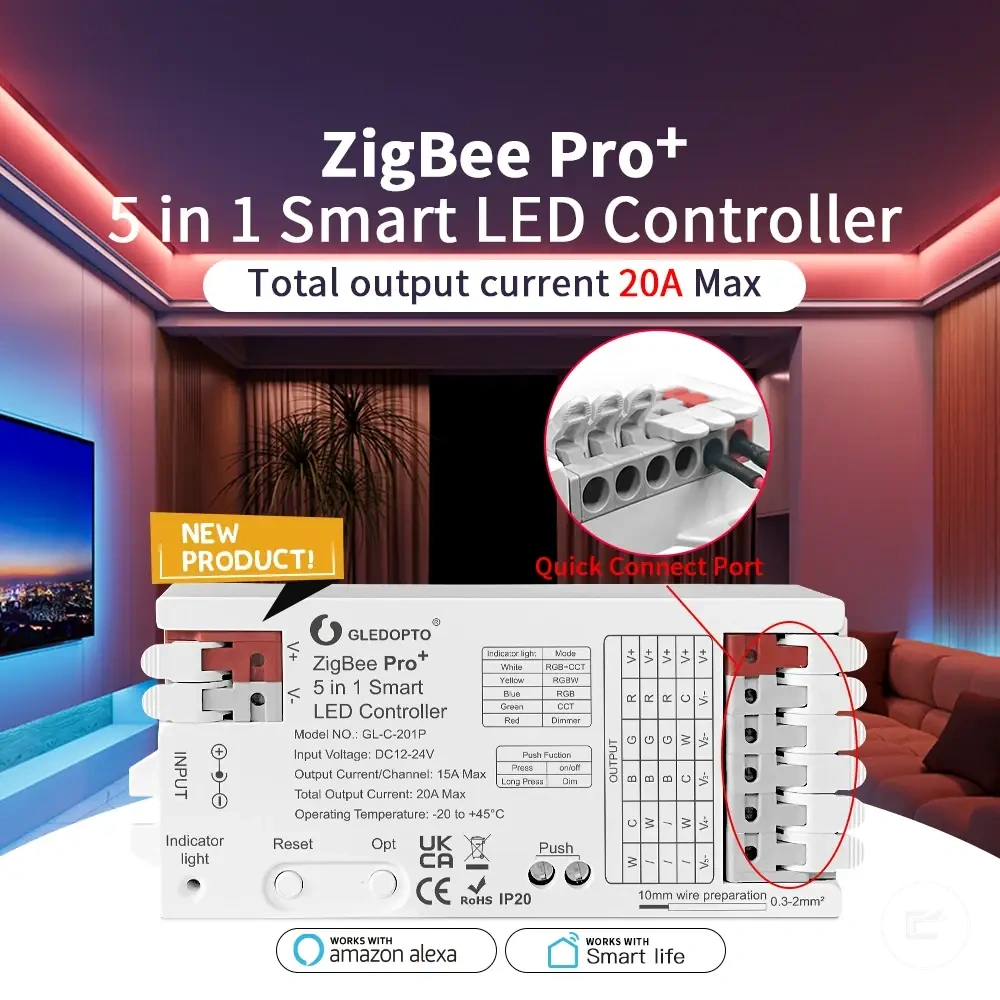

Controller-Kompatibilität mit dem LED-Streifentyp
Die Controller-Kompatibilität hängt davon ab, dass der LED-Streifentyp mit dem Controller-Ausgang, dem Steuersignal, der Spannung und den Lastanforderungen übereinstimmt. Ein Controller, der eine Streifenkategorie unterstützt, kann eine andere möglicherweise nicht korrekt betreiben, wenn sich Farbkanäle, Pin-Anzahl oder Signalkonzept unterscheiden. Der LED-Streifentyp bestimmt, welche Controller-Funktionen genutzt werden können und welche Kompatibilitätsprüfungen erforderlich bleiben. Die zentrale Kompatibilitätsvariable in diesem Abschnitt ist die Signalabstimmung zwischen Controller und Streifen.
Ein Controller fungiert als Steuereinheit zwischen der Stromquelle und dem LED-Streifen, seine Rolle hängt jedoch von dem Streifendesign ab, das er unterstützen soll. Wie in Zubehörteile erklärt dargelegt, variieren die Controller-Funktionen je nach Streifenkategorie und nicht allein nach dem Aussehen. Einzelfarbige, einstellbar-weiße, RGB-, RGBW- und adressierbare Streifen können unterschiedliche Controller-Ausgänge und Kanalanordnungen erfordern.
Die Spannung bleibt eine wichtige Kompatibilitätsprüfung, aber die Spannungsübereinstimmung allein reicht möglicherweise nicht aus. Ein Controller kann dieselbe Spannung wie ein LED-Streifen aufweisen und diesen dennoch nicht korrekt betreiben, wenn die Farbkanäle, die Pin-Anzahl oder das Steuersignal nicht mit dem Streifendesign übereinstimmen. Diese Unterscheidung ist besonders relevant beim Vergleich von RGB-, RGBW- und adressierbaren LED-Streifentypen.
Die Controller-Kompatibilität mit dem LED-Streifentyp lässt sich durch die folgende Abstimmungstabelle darstellen. Die Tabelle zeigt die Beziehung zwischen Streifentyp, Controller-Anforderung, häufigen Fehlanpassungen und den Prüfungen, die helfen, die Kompatibilität zu überprüfen.
| Streifentyp | Controller-Anforderung | Häufige Fehlanpassung | Prüfung |
|---|---|---|---|
| Einzelfarbig | Kompatibler Dimmer-Controller oder Steuergerät | Controller-Ausgang entspricht nicht der Streifen-Steuerungsmethode | Spannungs-, Last- und Steuerungskompatibilität prüfen |
| Einstellbares Weiß | Controller, der einstellbare Weißkanäle unterstützt | Kanalunterstützung weicht vom Streifendesign ab | Kanal-Konfiguration und Pin-Anzahl prüfen |
| RGB | Controller, der RGB-Farbkanäle unterstützt | Fehlanpassung der Farbkanäle | Kanalausgang und Pin-Ausrichtung prüfen |
| RGBW | Controller, der RGBW-Kanalausgang unterstützt | Fehlende oder inkompatible Weißkanal-Unterstützung | Kanalanzahl und Steuerausgang prüfen |
| Adressierbar | Controller, der das erforderliche Datensignal unterstützt | Inkompatibilität des Steuersignals | Signaltyp, Spannung und Controller-Unterstützung prüfen |
Die Strombelastbarkeit sollte ebenfalls mit der erwarteten Streifenlast verglichen werden, da die Controller-Kapazität je nach Design variieren kann. Wenn Spannung, Ausgangskanäle, Steuersignal und Strombelastbarkeit mit dem LED-Streifentyp übereinstimmen, kann die Controller-Kompatibilität das beabsichtigte Steuerverhalten besser unterstützen.
Farbtyp, Pin-Anzahl und Steuersignal
Farbtyp, Pin-Anzahl und Steuersignal bestimmen, ob ein Controller einen LED-Streifen korrekt betreiben kann. Die Controller-Abstimmung hängt davon ab, wie der Streifen Farbkanäle nutzt und wie diese Kanäle mit dem Controller-Ausgang verbunden sind. Einfarbige, einstellbar-weiße, RGB-, RGBW- und adressierbare Streifen verwenden unterschiedliche Kanalanordnungen und Signalanforderungen, was die Farbsteuerungsabstimmung zur zentralen Kompatibilitätsvariablen in diesem Abschnitt macht.
Farbtyp, Pin-Anzahl und Steuersignal lassen sich durch den folgenden Vergleich darstellen. Der Vergleich zeigt, wie Kanalanzahl, Controller-Ausgangstyp, Polarität und Signalverarbeitung die Kompatibilitätsbedingungen für verschiedene LED-Streifentypen beeinflussen.
| LED-Typ | Controller-Anforderung | Kompatibilitätsbedingung |
|---|---|---|
| Einfarbig | Controller-Ausgang für Einkanalsteuerung ausgelegt | Pin-Anzahl, Polarität und Ausgangstyp sollten mit dem Streifendesign übereinstimmen |
| Einstellbares Weiß | Controller, der gepaarte Weißlichtkanäle unterstützt | Kanaltyp, Polarität und Verdrahtungsreihenfolge sollten dem Controller-Ausgang entsprechen |
| RGB / RGBW | Controller, der mehrere Farbkanäle unterstützt | Pin-Anzahl und Kanalanordnung sollten dem Streifenlayout entsprechen |
| Adressierbar | Controller, der die erforderliche Datenleitung und das Steuersignal unterstützt | Signaltyp, Datenleitungshandhabung und Controller-Kompatibilität können je nach Bauart variieren |
Wie im Abschnitt zur Controller-Kompatibilität eingeführt, bestätigt die Pin-Anzahl allein nicht die Kompatibilität. Ein Streifen und ein Controller können ein ähnliches Verbinderlayout aufweisen, aber Controller-Ausgangstyp, Polungsanordnung, Kanalanzahl und Steuersignal müssen dennoch übereinstimmen. Adressierbare Streifen können eine zusätzliche Überprüfung erfordern, da die Kommunikation über die Datenleitung und die Signalverarbeitung zwischen LED-Typen und Controller-Designs variieren können.
Abstimmung der Last von Stromversorgung und Controller
Die Abstimmung der Last von Stromversorgung und Controller hängt davon ab, dass der Controller die elektrische Last zwischen der Stromversorgung und dem LED-Streifen verarbeiten kann. Selbst wenn eine Stromversorgung die Streifenlast unterstützen kann, kann der Controller zur begrenzenden Komponente werden, wenn seine Spannung, Stromstärke, Nennstrombelastbarkeit oder Nennleistung geringer ist als die angeschlossene Last. Die Controller-Last ist die zentrale Kompatibilitätsvariable in diesem Abschnitt.
Die Abstimmung der Last von Stromversorgung und Controller lässt sich durch einen einfachen Lastvergleich darstellen. Das folgende Beispiel zeigt, wie die Controller-Nennleistung mit der Streifenlast verglichen werden sollte, bevor angenommen wird, dass die Stromversorgungskapazität allein die Kompatibilität bestimmt.
Beispiel für eine kleine Berechnung: Streifenlast = 48 W; Controller-Nennleistung = 60 W; Stromversorgungskapazität = 100 W. In diesem Beispiel kann die Controller-Nennleistung die Streifenlast aufnehmen, da die Controller-Grenze über der angeschlossenen Last liegt. Wenn die Controller-Nennleistung geringer ist als die Streifenlast, können Kompatibilitätsprobleme auftreten, selbst wenn die Stromversorgungskapazität ausreichend erscheint.
Die Kanallast sollte auch für Controller geprüft werden, die mehrere Ausgänge verwalten, da die Lastverteilung je nach Kanaltyp und Streifenkonfiguration variieren kann. Wenn die Controller-Last sich ihrem Nennlimit nähert, können Dimmmverhalten, Wärmerisiko oder Steuerungsleistung je nach LED-Streifen und Kanallast variieren. Für umfassendere Überlegungen zu Lastgrenzen und Sicherheitsgrenzen siehe power and heat safety.

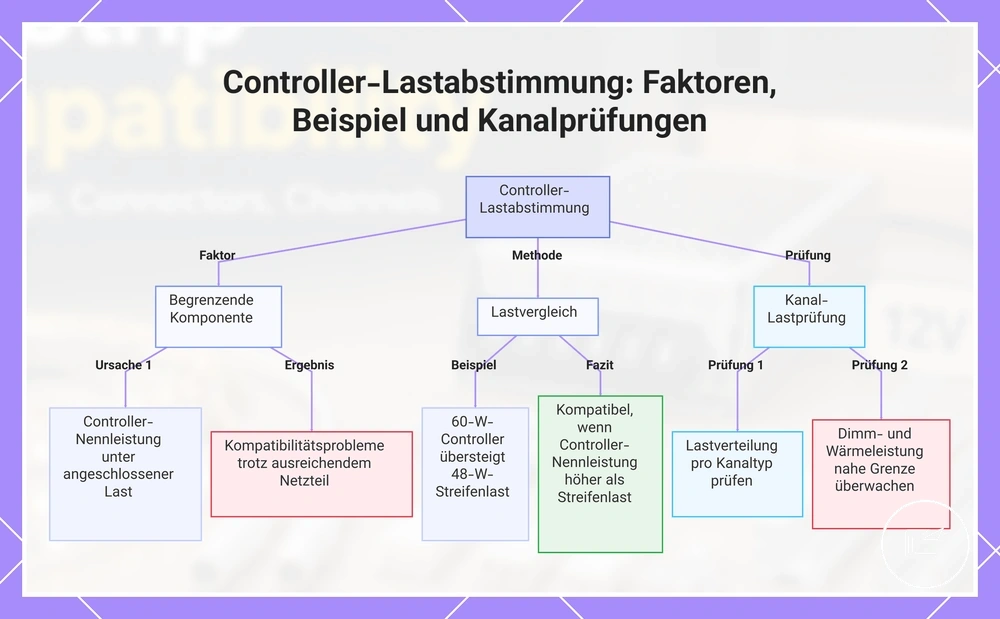

Diese Grafik zeigt die Schlüsselfaktoren für die Abstimmung der Controller-Last mit der Stromversorgung und der Streifenlast, einschließlich eines Lastvergleichsbeispiels und Kanal-Lastprüfungen.

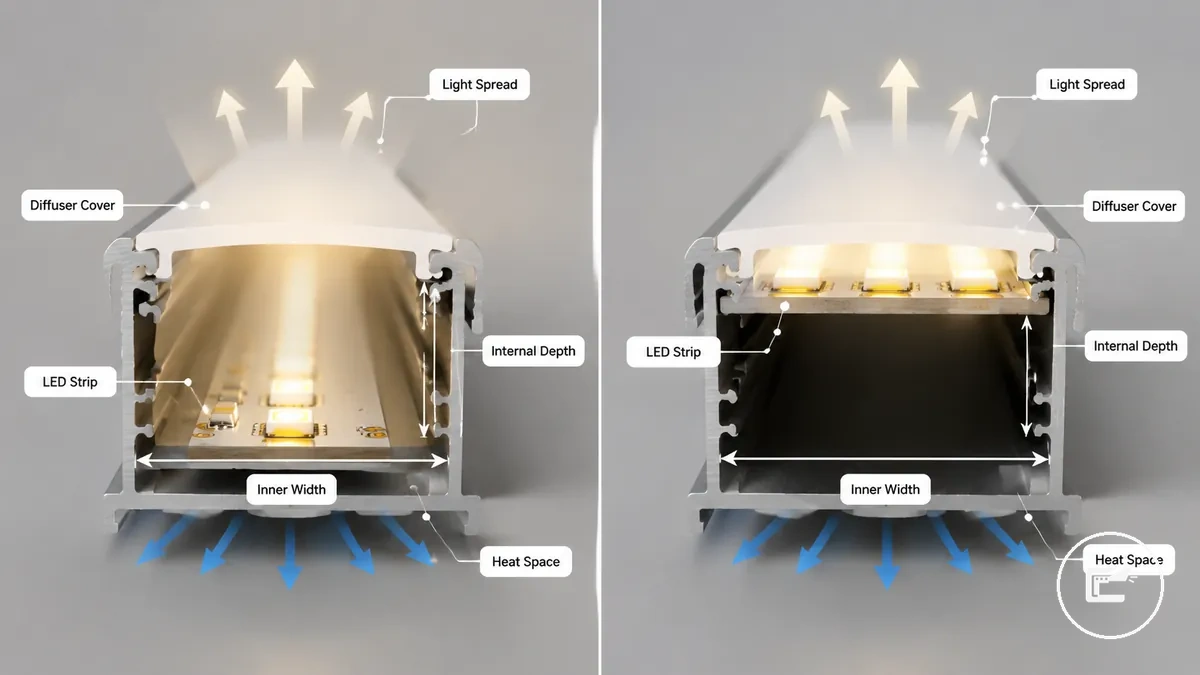

Kanal- und Diffusor-Passform für LED-Streifen
Die Passform von Kanal und Diffusor für LED-Streifen hängt davon ab, dass die Abmessungen des Aluminiumkanals auf den LED-Streifen abgestimmt sind und die Diffusorabdeckung ausreichend Abstand über den LEDs hat. Die innere Breite, die innere Tiefe, die Streifenbreite und das Diffusorprofil sollten gemeinsam bewertet werden, da die physische Passform die Streifenplatzierung, die Lichtverteilung und den verfügbaren Wärmeraum beeinflusst. Die Passform von Kanal und Diffusor ist die zentrale Kompatibilitätsvariable in diesem Abschnitt.
Ein Aluminiumkanal bestimmt, wie der LED-Streifen im Profil sitzt, während die Diffusorabdeckung den Raum zwischen den LEDs und der sichtbaren Oberfläche festlegt. Die innere Breite bestimmt, ob der Streifen in den Kanal passt, und die innere Tiefe beeinflusst den Diffusorabstand und wie die Lichtverteilung durch die Diffusorabdeckung erscheinen kann. Die Wärmeableitung kann auch je nach Kanalmaterial, Luftstrom und Installationsbedingungen variieren.
Die Passform von Kanal und Diffusor für LED-Streifen lässt sich leichter bewerten, wenn die Querschnittsbeziehung zwischen Breite, Tiefe, Diffusorabstand und Wärmeraum sichtbar ist. Das folgende Bild verdeutlicht, wie diese Attribute innerhalb des Kanalprofils zusammenwirken.
Ein praktisches Beispiel ist ein Streifen, der innerhalb der inneren Kanalbreite passt, aber aufgrund begrenzter innerer Tiefe sehr nah an der Diffusorabdeckung sitzt. In dieser Situation können LED-Dichte, Diffusorprofil und Abstand sichtbare Hotspots oder die Lichtverteilung beeinflussen, auch wenn der Streifen physisch passt. Wenn der Wärmeraum begrenzt ist, kann die Wärmeableitung auch je nach Kanaldesign und Installationskontext variieren. Für weiterführende wärmebezogene Hinweise siehe power and heat safety.
Die Passform von Kanal und Diffusor für LED-Streifen lässt sich durch die folgenden Passprüfungen darstellen. Die Tabelle zeigt, wie Kanalabmessungen, Streifeneigenschaften und Diffusorabstand die Kompatibilität beeinflussen.
| Kanalfaktor | Streifenbedingung | Auswirkung auf Passform oder Licht | Prüfung |
|---|---|---|---|
| Innere Breite | Streifenbreite nähert sich der Kanalbreite | Kann die physische Passform beeinflussen | Kanalbreite und Streifenbreite vergleichen |
| Innere Tiefe | Begrenzter Raum über den LEDs | Kann Diffusorabstand und Hotspots beeinflussen | LED-Diffusor-Abstand prüfen |
| Diffusorprofil | Verschiedene Diffusordesigns | Kann die Lichtverteilung beeinflussen | Profilkompatibilität prüfen |
| LED-Dichte | Höhere LED-Konzentration | Kann die Sichtbarkeit von Hotspots verändern | Tiefe und Diffusorbeziehung bewerten |
| Klebeabstand | Streifenrückseite und Montagefläche | Kann den Sitz im Kanal beeinflussen | Verfügbaren Installationsraum bestätigen |
| Montageclips und Wärmeraum | Kanalinstallationsanordnung | Kann Passform und Wärmeableitung beeinflussen | Profil- und Montagebedingungen prüfen |
Innere Kanalbreite, Kanaltiefe und Streifenplatzierung
Innere Kanalbreite, Kanaltiefe und Streifenplatzierung hängen davon ab, die tatsächlichen Kanalabmessungen mit den Abmessungen des LED-Streifens zu vergleichen, bevor der Diffusor angebracht wird. Die innere Kanalbreite sollte mit der PCB-Breite und dem Streifenspielraum abgeglichen werden, während die Kanaltiefe mit der LED-Höhe, der Klebebasisdicke und dem verfügbaren Platzierungsraum abgeglichen werden sollte. Die tatsächlichen Abmessungen bestimmen, ob der Streifen korrekt im Profil sitzen kann, was den maßlichen Spielraum zur zentralen Kompatibilitätsvariablen in diesem Abschnitt macht.
Innere Kanalbreite, Kanaltiefe und Streifenplatzierung lassen sich durch die folgenden Größenprüfungen darstellen. Die Tabelle konzentriert sich auf lokale Messungen, die helfen, die Streifenplatzierungsbedingungen vor der Diffusoranbringung zu überprüfen.
| Messung | Was zu prüfen ist | Bedeutung |
|---|---|---|
| Innere Kanalbreite | Innenbreite mit PCB-Breite vergleichen | Hilft, Streifenspielraum und Platzierungsraum zu bestimmen |
| PCB-Breite | Streifenbreite mit Kanalabmessungen prüfen | Kann beeinflussen, ob der Streifen im Profil sitzen kann |
| Lötpad-Spielraum | Spielraum um Anschlusspunkte prüfen | Kann lokale Passbedingungen beeinflussen |
| LED-Höhe | Bauhöhe mit Kanaltiefe vergleichen | Kann den verfügbaren vertikalen Spielraum beeinflussen |
| Klebebasis | Rückseitendicke und Sitzposition prüfen | Kann die Streifenplatzierung im Kanal beeinflussen |
| Kanaltiefe | Profiltiefe und Streifenspielraum prüfen | Hilft, Platzierungsraum vor Diffusoranbringung zu beurteilen |
| Montageclip-Raum | Clip-Position und verfügbaren Raum prüfen | Kann die Platzierungstoleranz je nach Profildesign beeinflussen |
Wie im übergeordneten Kanalabschnitt eingeführt, sollten sich Maßprüfungen auf messbaren Spielraum konzentrieren und nicht auf Annahmen zur Kompatibilität. Platzierungstoleranz, Lötpad-Spielraum, LED-Höhe und Montageclip-Raum können je nach Herstellerabmessungen und Profilform variieren, daher sollte die Passform durch tatsächliche Messungen und nicht durch angenommene Kompatibilität überprüft werden.
Diffusortiefe, Lichtverteilung und Wärmeraum
Die Diffusortiefe beeinflusst die Lichtverteilung, den Wärmeraum und den Abstand im LED-Streifenkanal. Der Abstand zwischen den LEDs und der Diffusorabdeckung kann beeinflussen, wie sichtbar Hotspots erscheinen, während Opazität und LED-Dichte verändern können, wie gleichmäßig das Licht gestreut wird. Die Snap-Fit-Abdeckung benötigt zudem ausreichend Spielraum, um zu schließen, ohne gegen den Streifen zu drücken, was den Diffusorabstand zur zentralen Kompatibilitätsvariablen in diesem Abschnitt macht.
Diffusortiefe, Lichtverteilung und Wärmeraum lassen sich durch den folgenden Vergleich darstellen. Der Vergleich zeigt, wie ein geringerer und ein größerer Diffusorabstand die Sichtbarkeit von Hotspots, die Abdeckungspassung und den verfügbaren Wärmeraum beeinflussen können.
| Diffusorabstand | Bedingung | Mögliches Ergebnis |
|---|---|---|
| Geringer Abstand | LEDs sitzen nah an der Diffusorabdeckung | Hotspots können sichtbarer sein, und der Snap-Fit-Spielraum kann verringert sein |
| Größerer Abstand | Mehr Abstand trennt die LEDs von der Diffusorabdeckung | Die Lichtverteilung kann weicher erscheinen, abhängig von Opazität, LED-Dichte und Kanaltiefe |
| Begrenzter Wärmeraum | Die Kanaltiefe lässt wenig Raum um Streifen und Abdeckung | Der Wärmeraum muss möglicherweise genauer geprüft werden, da Spielraum und Materialbedingungen variieren können |

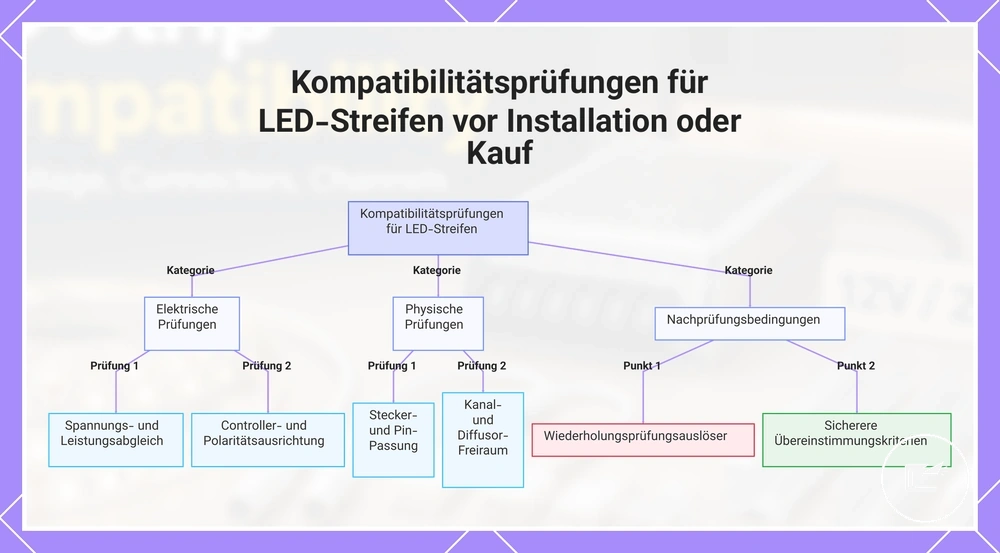

Kompatibilitätsprüfungen vor der Installation oder dem Kauf
Kompatibilitätsprüfungen vor der Installation oder dem Kauf sollten LED-Streifen, Stromversorgung, Controller, Verbinder, Verlängerungen und Kanalbauteile als ein verbundenes System überprüfen. Ein Bauteil kann geeignet erscheinen, aber dennoch Kompatibilitätsprobleme verursachen, wenn Spannung, Nennwerte, Pin-Layout, Polarität oder physische Spielräume nicht übereinstimmen. Diese Kompatibilitätscheckliste fasst die abschließenden Entscheidungspunkte vor der Auswahl oder Installation zusammen und steuert die Kompatibilitätsvariable für diesen Abschnitt.
Die Kompatibilitätscheckliste führt die zuvor behandelten Prüfungen zu Stromversorgung, Verbindern, Controllern und Kanälen zusammen, ohne ihre detaillierten Erläuterungen zu wiederholen. Jeder Punkt verwendet eine Bedingung und eine Entscheidungshilfe, um die Kompatibilität zu überprüfen, bevor ein Bauteil ausgewählt oder installiert wird.
Wenn ein Aufbau bereits Flackern, tote Abschnitte, ungleichmäßiges Steuerungsverhalten, Überhitzungserscheinungen oder ungeklärte Stromprobleme zeigt, sollten die Kompatibilitätsprüfungen pausieren, bis die Ursache überprüft ist. Bei ungelösten Verdrahtungs- oder Signalproblemen siehe troubleshooting connection problems, bevor angenommen wird, dass ein anderes Zubehör erforderlich ist.
- Spannung: Wenn die Spannungsangaben von Streifen, Stromversorgung und Controller übereinstimmen, fortfahren; wenn sie abweichen, die Komponentenauswahl erneut prüfen.
- Stromversorgungswattzahl: Wenn die verfügbare Kapazität die erwartete Last übersteigt, die Bewertung fortsetzen; wenn die Kapazität begrenzt erscheint, den Leistungsbedarf erneut prüfen.
- Controller-Nennleistung: Wenn die Controller-Nennleistung die angeschlossene Last unterstützt, fortfahren; wenn die Nennwerte niedriger als der erwartete Bedarf erscheinen, die Übereinstimmung erneut prüfen.
- Verbindungsbreite: Wenn die Verbinderbreite der Streifenbreite entspricht, fortfahren; wenn die Passform lose oder eingeschränkt erscheint, die Abmessungen überprüfen.
- Pin-Anzahl: Wenn die Pin-Anzahl mit der Streifenkonfiguration übereinstimmt, fortfahren; wenn die Pin-Layouts abweichen, die Kompatibilität vor dem Fortfahren bestätigen.
- Polarität: Wenn die Polaritätsmarkierungen über den gesamten Verbindungspfad hinweg ausgerichtet bleiben, fortfahren; wenn die Markierungen unklar sind, die Ausrichtung vor der Verwendung überprüfen.
- Verlängerungslänge: Wenn die Kabellänge zum Layout passt, fortfahren; wenn der Abschnitt länger wird, mögliche spannungsbezogene Einschränkungen prüfen.
- Kanalgröße: Wenn die Kanalgröße den Streifen und den Montageraum aufnimmt, fortfahren; wenn der Spielraum begrenzt ist, die Passbedingungen prüfen.
- Diffusorabstand: Wenn der Diffusorabstand über den LEDs ausreichend bleibt, fortfahren; wenn der Abstand gering ist, die Passform und die Erwartungen an die Lichtverteilung erneut bewerten.
- Montagemethode und Sicherheitsgrenzen: Wenn die Montagebedingungen eine stabile Platzierung und Wärmeraum unterstützen, fortfahren; wenn Belastungs-, Beschädigungs- oder Wärmebedenken auftreten, den Aufbau vor der Installation prüfen.
Die Kompatibilität erneut prüfen, wenn Kennzeichnungen fehlen, wenn eine einzelne Komponente ausgetauscht wurde, ohne den Rest des Systems zu überprüfen, oder wenn Änderungen die Verlängerungslänge, Kanalgröße, den Diffusorabstand oder die Leistungsanforderungen betreffen. Eine sicherere Komponentenübereinstimmung kann angebracht sein, wenn Nennwerte nahe ihrer Grenzen liegen, die Polarität nicht bestätigt werden kann oder die physische Passform unsicher bleibt. Für zusätzliche Entscheidungshilfe vor der Wahl eines Stromversorgungsansatzes siehe power method comparison.
Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen. Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.
Dieses Diagramm fasst die wesentlichen Kompatibilitätsprüfungen für LED-Streifensysteme in elektrische, physische und Nachprüfungsbedingungen zusammen, um die Komponentenausrichtung vor der Installation zu überprüfen.
