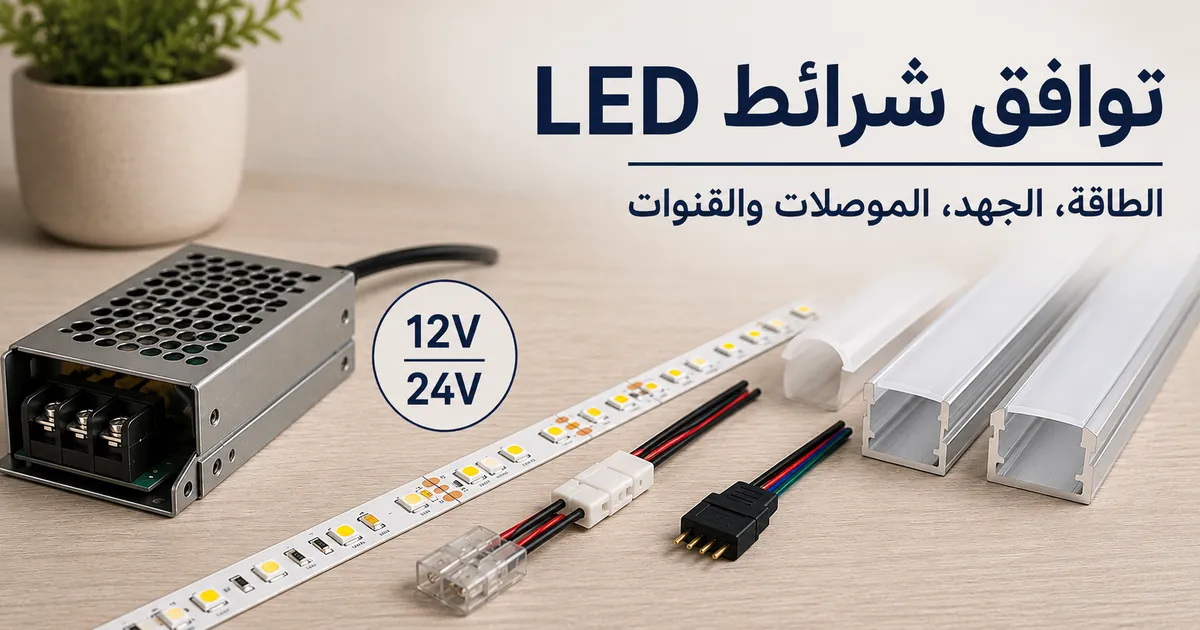

توافق إضاءة شرائط LED: الطاقة والموصلات وأجهزة التحكم والقنوات

يعتمد توافق إضاءة شرائط LED على مطابقة مواصفات الشريط مع مزود الطاقة والموصلات وأجهزة التحكم والقنوات التي تدعمه. لا يمكن للمظهر وحده تأكيد الملاءمة، لأن الجهد والقدرة وعرض الشريط وعدد الأطراف وإشارة جهاز التحكم وحجم القناة يتحكم كل منها في جزء مختلف من مطابقة المكونات.

يبدأ التخطيط للتوافق من ملصق شريط LED ثم ينتقل إلى الأجزاء التي تنقل الطاقة والإشارة والدعم المادي. تتناول هذه الصفحة ملحقات شرائط LED وإضاءة الخزائن كنظام متكامل، حيث يجب أن يدعم كل ملحق نفس نوع الشريط وسياق التركيب.

يجب أن يتوافق مزود الطاقة مع جهد الشريط وأن تكون سعته مناسبة للطول والحمل المطلوبين. يجب أن تتوافق الموصلات مع عرض الشريط وعدد الأطراف وتخطيط وسادات النحاس والقطبية، بينما يجب أن تدعم أجهزة التحكم نوع اللون وإشارة التحكم وتصنيف الشريط. يجب أن تناسب القنوات الشريط والموزع مع مساحة كافية للتركيب وحركة الحرارة، حسب تخطيط الخزانة.

أكثر الطرق أمانًا لتقييم ملحقات شرائط LED هي فحص كل مكون مقابل مواصفات الشريط قبل اعتبار الإعداد متوافقًا. قد يبدو الجزء مناسبًا لكنه لا يستوفي معايير المطابقة إذا كانت بيانات الملصق أو تخطيط الموصل أو مخرج جهاز التحكم أو أبعاد القناة لا تدعم تكوين شريط LED المحدد.

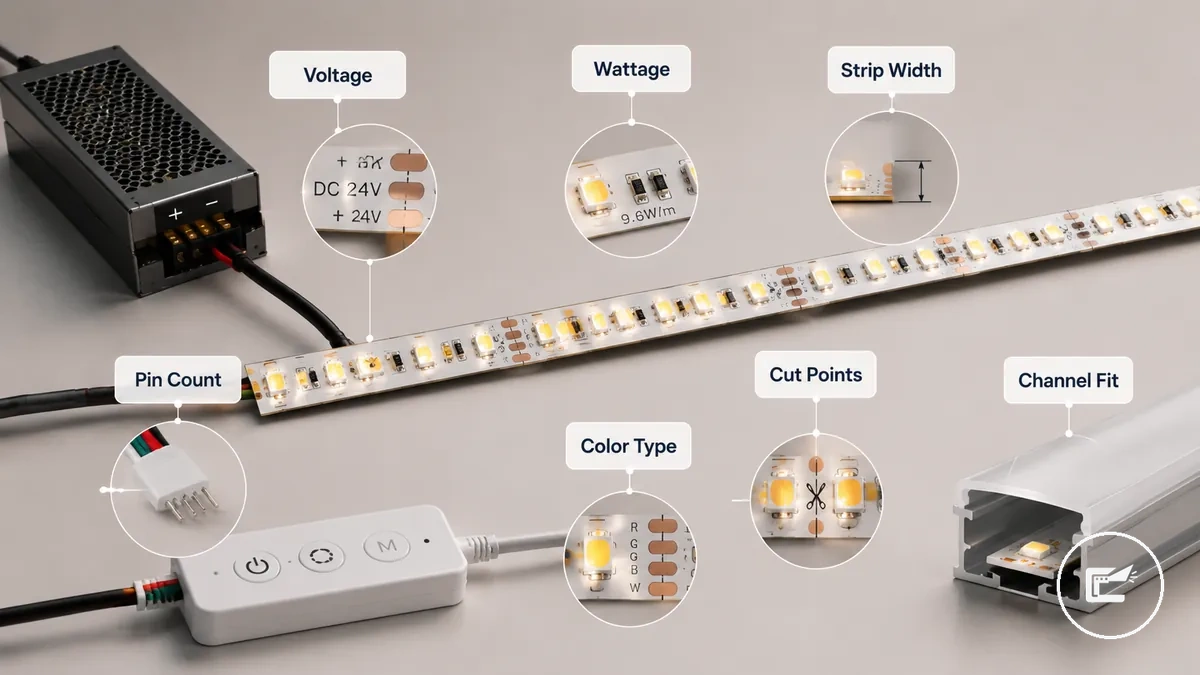

مواصفات شريط LED التي تتحكم في التوافق

مواصفات شريط LED هي العلامات التقنية التي تحدد ما إذا كانت الملحقات ذات الصلة يمكن أن تتوافق مع الشريط بشكل صحيح. تحدد هذه العلامات المتطلبات الكهربائية والإشاراتية والمادية التي تؤثر على قرارات التوافق. قبل مقارنة الملحقات، فإن أهم متغير للتوافق هو مواصفات شريط LED نفسها.

كما تم التأكيد عليه في نظرة التوافق العامة، تبدأ مطابقة الملحقات من الشريط وليس من الملحق. يؤثر كل من الجهد والقدرة لكل متر وعرض الشريط وعدد الأطراف ونوع اللون وملاءمة القناة على حالة توافق مختلفة، لذلك قد يؤدي عدم التطابق في إحدى المواصفات إلى الحد من مجموعات المكونات المناسبة.

يسهل تقييم مواصفات شريط LED التي تتحكم في التوافق عند التعرف على العلامات الرئيسية بصريًا. تبرز الصورة أدناه المواصفات التي تؤثر على مطابقة الملحقات، بما في ذلك علامات الجهد وعلامات القدرة ومؤشرات عرض الشريط ووسادات الأطراف والإشارات المتعلقة بجهاز التحكم واعتبارات ملاءمة القناة.

يمكن تنظيم مواصفات شريط LED التي تتحكم في التوافق كخريطة من المواصفات إلى القرار. تؤثر كل علامة أدناه على متطلب مطابقة محدد بدلاً من أن تكون وصفًا مستقلاً للمنتج.

يتم شرح أدوار الملحقات فقط بالقدر اللازم لقرارات التوافق. تُغطى تعريفات المكونات الأوسع في شرح قطع الملحقات.

• الجهد: يحدد ما إذا كان مزود الطاقة وجهاز التحكم يمكنهما دعم المتطلبات الكهربائية للشريط.
• القدرة لكل متر: تؤثر على تحديد حجم مزود الطاقة وقد تؤثر على ملاءمة مسارات الشريط الأطول.
• عرض الشريط: يحد من ملاءمة الموصل وقد يؤثر على اختيار القناة عندما تكون المساحة محدودة.
• عدد الأطراف: يحدد متطلبات مطابقة الموصل وجهاز التحكم بناءً على تخطيط الإشارة للشريط.
• نوع اللون: قد يتطلب إشارة جهاز تحكم متوافقة وطريقة تحكم مطابقة.
• نقاط القطع: يمكن أن تؤثر على كيفية استخدام الموصلات عند فصل مقاطع الشريط أو إعادة ضمها.
• ملاءمة القناة: تعتمد على أبعاد الشريط ومساحة الموزع وملف القناة المتاح.

مطابقة الجهد والقدرة ومزود الطاقة

يعتمد توافق شريط LED ومزود الطاقة على مطابقة الجهد أولاً ثم التحقق من أن مزود الطاقة يمكنه دعم الحمل المتوقع. يجب أن يتطابق جهد خرج المشغل مع جهد الشريط، بينما تحدد القدرة ما إذا كان مزود الطاقة يمكنه دعم طول الشريط ومتطلبات الاستخدام. المتغير الرئيسي للتوافق في هذا القسم هو تحديد حجم مزود الطاقة.

كما هو محدد بواسطة مواصفات الشريط، تعمل الوات لكل متر وطول الشريط الإجمالي معًا لتحديد الحمل الكلي. قد يتطلب الشريط الأطول سعة مشغل أكبر، ويمكن لشريطين بنفس الطول أن يخلقا متطلبات حمل مختلفة عندما تختلف قدرتهما لكل متر.

يخلق عدم تطابق الجهد خطر عدم التوافق لأن الشريط وخرج المشغل مصممان للعمل ضمن نفس فئة الجهد. بعد تأكيد الجهد، يصبح الحمل الكلي هو الفحص التالي. يجب أن يكون مزود الطاقة قادرًا على دعم الحمل المحسوب مع الحفاظ على هامش حمل يناسب التطبيق.

على سبيل المثال، قد يكون لشريطي LED نفس الطول ولكن بتصنيفات وات لكل متر مختلفة. يمكن للشريط ذي القدرة الأعلى لكل متر أن يتطلب قدرة مشغل أكبر، حتى لو كان الطول المثبت هو نفسه. لهذا السبب يجب أن يستند الحمل الكلي إلى مواصفات الشريط وليس إلى الطول وحده.

يمكن تنظيم مطابقة الجهد والقدرة ومزود الطاقة من خلال فحوصات التوافق التالية. يوضح الجدول كيف يساهم كل مُدخل في مطابقة الطاقة وأين قد تؤثر النتائج الشرطية على خطر الحرارة أو الموثوقية.

المُدخل	ما يجب التحقق منه	لماذا هو مهم	الصياغة الآمنة
الجهد	جهد الشريط وخرج المشغل	يحدد التوافق الأساسي	يجب أن يتطابق
الوات لكل متر	استهلاك الطاقة لكل وحدة طول	يؤثر على حساب الحمل الكلي	يختلف حسب نوع الشريط
طول الشريط الإجمالي	الطول المثبت	يؤثر على إجمالي الطلب على الطاقة	يعتمد على التكوين
الحمل الكلي	متطلبات الطاقة المجمعة	يوجه تحديد حجم مزود الطاقة	يجب حسابه من بيانات الشريط
قدرة المشغل	سعة الخرج المتاحة	تدعم الحمل المتوقع	يجب أن تناسب الطلب المحسوب
هامش الأمان	السعة المتبقية بعد الحمل	قد يساعد في تقليل مخاوف الحمل الزائد والحرارة	يعتمد على ظروف الحمل

عندما يعمل مزود الطاقة بالقرب من سعته، قد تختلف نتائج الحرارة والموثوقية حسب الحمل والبيئة وتصميم المكون. تُغطى احتياطات التوافق الأوسع في سلامة الطاقة والحرارة.

يركز هذا القسم على مطابقة متطلبات الجهد والسعة. تُناقش المقارنات بين تنسيقات مصادر الطاقة المختلفة بشكل منفصل في مقارنة طرق الطاقة.

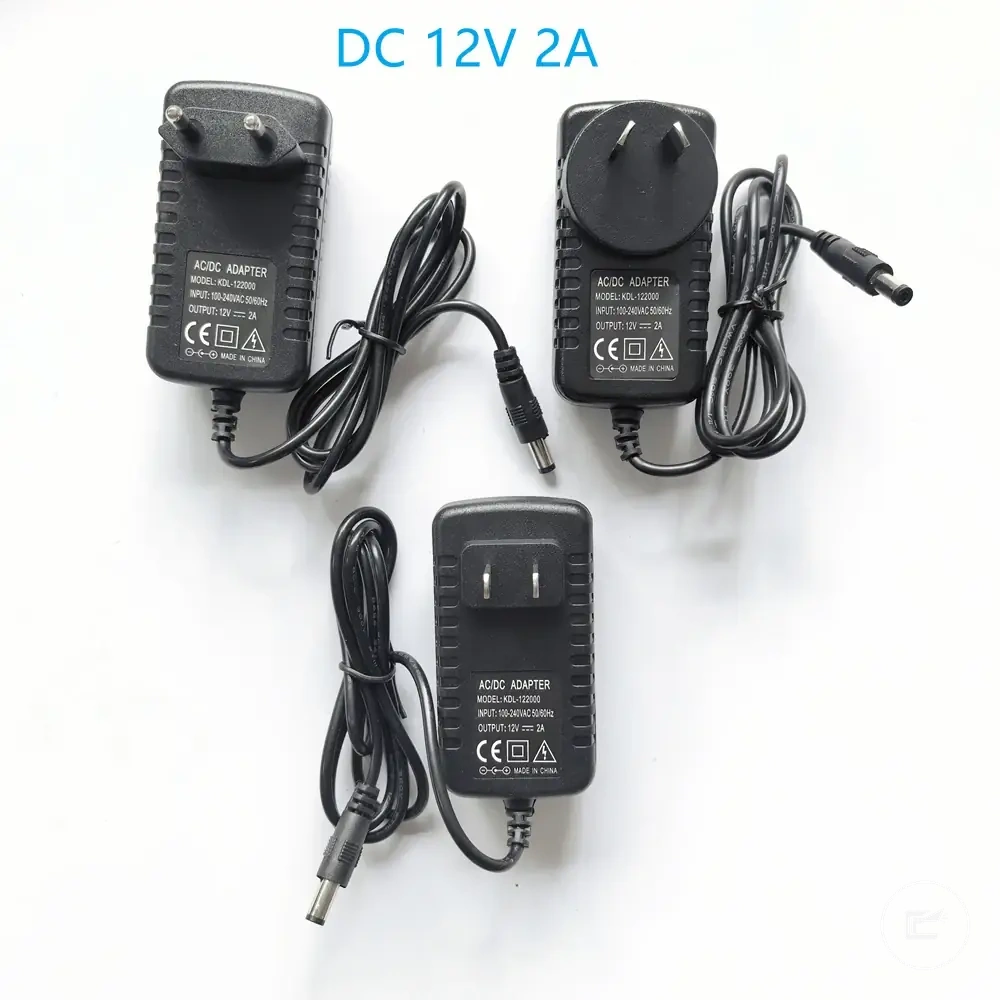

مطابقة شرائط LED 12V و 24V

تعتمد مطابقة شرائط LED 12V و 24V على الحفاظ على نفس الجهد عبر شريط LED ومزود الطاقة وأجهزة التحكم المتوافقة. يتطلب شريط LED بجهد 12V إعداد طاقة متوافق مع 12V، بينما يتطلب شريط LED بجهد 24V إعداد طاقة متوافق مع 24V. المتغير الرئيسي للتوافق في هذه المقارنة هو مطابقة الجهد.

كما نوقش في قسم مطابقة الطاقة الرئيسي، يجب التحقق من علامات الجهد قبل التفكير في طول المسار أو توافق الملحقات. قد يختلف سلوك طول المسار وانخفاض الجهد بين شريط LED 12V وشريط LED 24V، لذا يجب أن تتبع قرارات المطابقة علامات جهد الشريط وخرج المشغل بدلاً من الافتراضات حول الأداء.

يمكن تنظيم مطابقة شرائط LED 12V و 24V من خلال المقارنة التالية. تسلط المقارنة الضوء على متطلبات المطابقة واتجاهات طول المسار واعتبارات انخفاض الجهد ضمن نفس فئة الشريط منخفض الجهد.

شريط LED 12V	شريط LED 24V
يتطلب خرج مشغل 12V وعلامات ملحقات مطابقة	يتطلب خرج مشغل 24V وعلامات ملحقات مطابقة
قد يكون أكثر حساسية لانخفاض الجهد مع زيادة طول المسار	قد يكون أقل حساسية لانخفاض الجهد في ظروف طول مسار مماثلة
تحقق من أن الشريط ومزود الطاقة وجهاز التحكم يشتركون في نفس علامة الجهد	تحقق من أن الشريط ومزود الطاقة وجهاز التحكم يشتركون في نفس علامة الجهد

القدرة لكل متر وهامش طاقة مزود الطاقة

تحول القدرة لكل متر طول الشريط إلى حد أدنى من متطلبات الطاقة من خلال ربط استهلاك الشريط للطاقة بالطول الإجمالي المثبت. الحساب مباشر: القدرة لكل متر مضروبة في طول الشريط تنتج القدرة الإجمالية. المتغير الرئيسي للتوافق في هذا القسم هو هامش طاقة مزود الطاقة.

يمكن تنظيم القدرة لكل متر وهامش طاقة مزود الطاقة من خلال عملية حسابية بسيطة لتحديد الحجم. يوضح الصيغة والمثال أدناه كيف تصبح الوات لكل متر مُدخلاً لتصنيف المشغل دون الإيحاء بوجود قاعدة عالمية للسعة الاحتياطية.

طول الشريط	الوات لكل متر	الحمل المقدر	دليل حجم المشغل
قيمة الطول	قيمة واط/م	طول الشريط × واط/م	يجب أن يدعم تصنيف المشغل الحمل المحسوب
مثال توضيحي: 5 م	مثال توضيحي: 10 واط/م	50 واط قدرة إجمالية	قد تشمل سعة المشغل سعة احتياطية بناءً على إرشادات المنتج وظروف التركيب

يمكن التعبير عن الصيغة كالتالي: القدرة الإجمالية = القدرة لكل متر × طول الشريط. في المثال التوضيحي أعلاه، ينتج عن شريط بطول 5 أمتار بتصنيف 10 واط لكل متر حمل قدره 50 واط. تعتمد القيم الفعلية على ملصق الشريط والطول المحدد والتكوين المقصود.

بعد حساب القدرة الإجمالية، يمكن مقارنة تصنيف المشغل مع الحمل المتوقع. قد تدعم سعة هامش طاقة إضافية لمزود الطاقة الموثوقية وقد تساعد في الحد من الإجهاد المرتبط بالحرارة في ظل ظروف معينة، لكن السعة الاحتياطية المناسبة تختلف حسب تصميم المشغل والبيئة وظروف التشغيل بدلاً من أن تكون نسبة مئوية ثابتة.

انخفاض الجهد وحدود طول المسار

يمكن أن تؤدي مسارات شريط LED الأطول إلى زيادة خطر انخفاض الجهد حتى عندما يبدو الجهد والقدرة صحيحين على ملصقات المنتج. مع زيادة طول المسار، قد يؤثر سحب التيار عبر الشريط والموصلات المتصلة على الأداء بطرق لا تكون مرئية فورًا أثناء فحوصات التوافق. المتغير الرئيسي للتوافق في هذا القسم هو انخفاض الجهد.

يمكن مراجعة انخفاض الجهد وحدود طول المسار من خلال إشارات الأداء المرئية بدلاً من تغييرات التركيب. تنظم قائمة التحقق أدناه الحالات والملاحظات الشائعة التي قد تشير إلى وقت تأثير طول المسار على التوافق.

• طول المسار: يمكن للمسارات الأطول أن تزيد من خطر انخفاض الجهد عندما يزداد كل من المسافة والحمل معًا.
• جهد الشريط: قد تختلف تأثيرات انخفاض الجهد اعتمادًا على جهد الشريط المستخدم في التركيب.
• سحب التيار: قد يساهم سحب التيار الأعلى في زيادة انخفاض الجهد في ظل ظروف معينة للشريط والتخطيط.
• فقدان السطوع: يمكن أن يشير انخفاض خرج الضوء نحو نهاية المسار إلى أن الجهد لا يظل ثابتًا عبر الشريط.
• سلوك التعتيم: قد يظهر سلوك تعتيم غير متساوٍ عندما تتغير ظروف الحمل عبر مسار أطول.
• مقياس السلك وحقن الطاقة: قد يكون مقياس السلك واحتياجات حقن الطاقة من العوامل التي يجب تقييمها عند ملاحظة تغيرات في أداء المسار الطويل.

لا يؤثر انخفاض الجهد على كل تركيب بنفس الطريقة لأن جهد الشريط وطول المسار وسحب التيار ومقياس السلك وظروف التخطيط يمكن أن تختلف. عندما يظهر فقدان السطوع أو سلوك التعتيم غير المتساوي أو مشاكل أخرى في المسار الطويل، قد تحتاج إعادة تقييم التوافق إلى ما يتجاوز مطابقة الجهد والقدرة الأصلية. بالنسبة لاعتبارات المخاطر الأوسع عندما يصبح انخفاض الجهد مشكلة في الأداء، راجع سلامة الطاقة والحرارة.

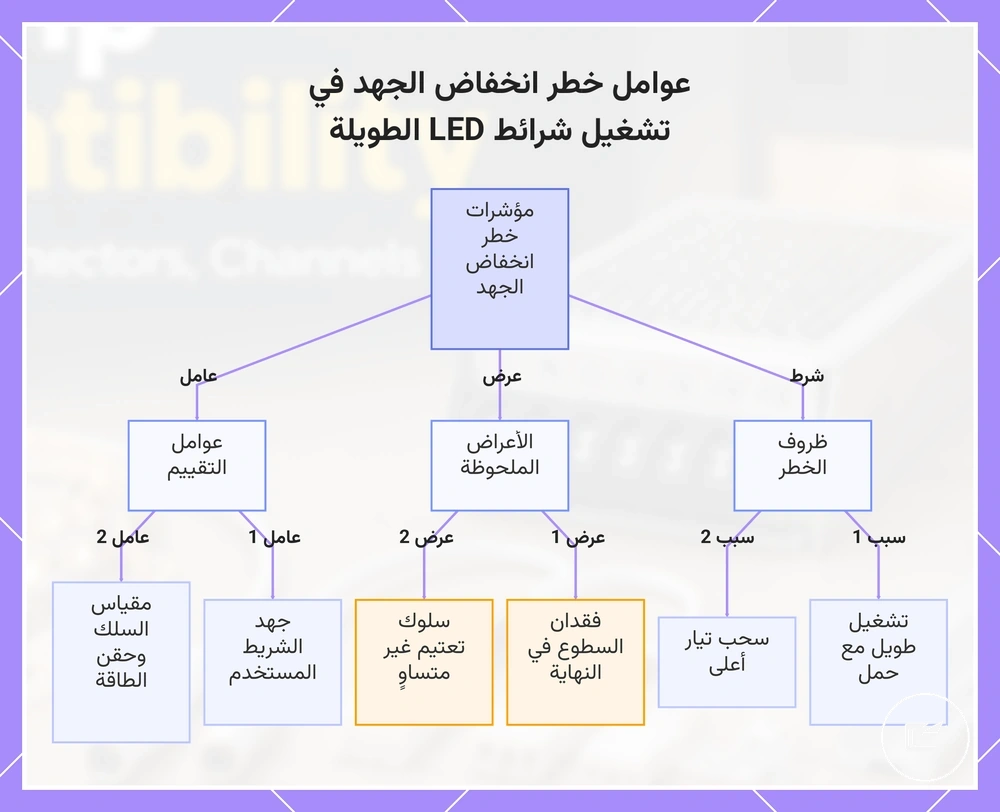

يوضح هذا المخطط ظروف الخطر والأعراض الملحوظة وعوامل التقييم التي تشير إلى مشاكل توافق انخفاض الجهد بسبب تشغيل شرائط LED الطويلة.

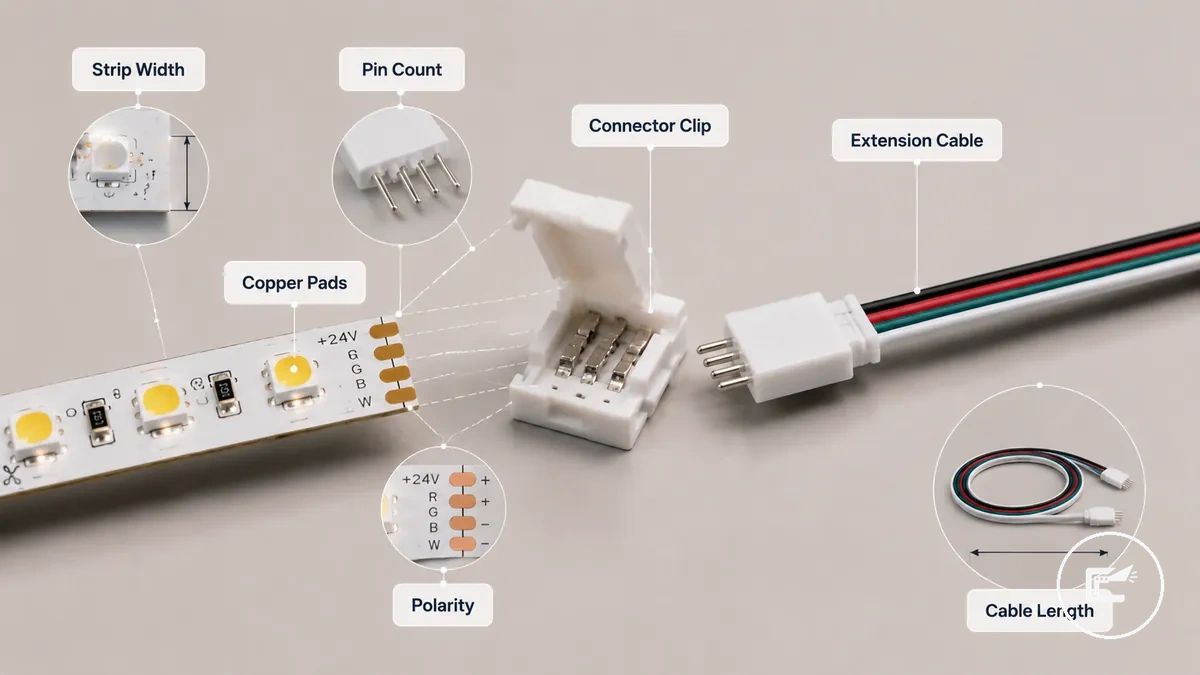

توافق الموصلات وكابلات التمديد

يعتمد توافق الموصلات على مطابقة الموصلات وكابلات التمديد مع المواصفات الفيزيائية والكهربائية لشريط LED. يجب أن يتوافق عرض الشريط وعدد الأطراف ووسادات النحاس والقطبية مع الموصل أو كابل التمديد ليتمكن التوصيل من الحفاظ على الملاءمة واستمرارية الإشارة. المتغير الرئيسي للتوافق في هذا القسم هو توافق الموصل.

يجب تقييم الموصلات وكابلات التمديد مقابل مواصفات شريط LED التي تم تحديدها مسبقًا في عملية التوافق. قد يبدو الموصل مناسبًا فيزيائيًا لكنه يفشل كهربائيًا إذا لم يتطابق عدد الأطراف أو محاذاة القطبية أو تلامس وسادات النحاس مع تكوين الشريط.

يسهل تقييم توافق الموصلات وكابلات التمديد عند تحديد نقاط الملاءمة المرئية قبل مقارنة المنتجات. تبرز الصورة أدناه السمات التي تحدد عادةً ما إذا كان موصل الشريط أو سلك التمديد يمكنه المحاذاة مع شريط LED بشكل صحيح.

قد تؤثر عوامل إضافية مثل الطلاء المقاوم للماء وتنسيق الموصل وطول التمديد على جودة التوصيل. يمكن أن تتطلب الشرائط المطلية أنماط تلامس متوافقة، بينما قد تؤثر مسارات كابلات التمديد الأطول على استمرارية الإشارة أو الموثوقية اعتمادًا على تصميم الكابل ومحاذاة القطبية وظروف التركيب.

يمكن تنظيم توافق الموصلات وكابلات التمديد من خلال المقارنة التالية لفحوصات الملاءمة والاستمرارية. يركز هذا القسم على مطابقة السمات بدلاً من تنفيذ التوصيل. للحصول على طرق القطع والوصل والتوصيل، راجع قطع ووصل الشرائط.

عامل الموصل	شرط المطابقة	الخطر في حالة الخطأ	تحقق قبل الشراء
عرض الشريط	حجم الموصل يطابق عرض الشريط	ضعف الملاءمة الفيزيائية	قارن أبعاد الشريط والموصل
عدد الأطراف	مواضع الأطراف تطابق تخطيط الشريط	مشاكل استمرارية الإشارة	تحقق من تكوين الأطراف
وسادات النحاس	نقاط التلامس تصطف بشكل صحيح	تلامس كهربائي غير كامل	تحقق من ترتيب الوسادات
القطبية	مسارات الموجب والسالب متحاذية	قد لا يعمل التوصيل كما هو مقصود	تأكد من علامات القطبية
الطلاء المقاوم للماء	الموصل يناسب نوع سطح الشريط	جودة تلامس منخفضة	تحقق من توافق الطلاء
طول التمديد	طول الكابل يناسب التطبيق	مخاوف استمرارية الإشارة أو الموثوقية	راجع متطلبات التمديد

عرض الشريط وعدد الأطراف ونوع التلامس

تعتمد ملاءمة الموصل على المحاذاة الفيزيائية بين شريط LED وواجهة الموصل. يعمل عرض الشريط وعدد الأطراف ونوع التلامس وتباعد الوسادات وعلامات القطبية معًا لتحديد ما إذا كان الموصل يمكنه الحفاظ على التلامس الكهربائي وقبضة الموصل. قد لا يؤكد العرض المرئي وحده التوافق لأن تخطيط الأطراف وأسطح التلامس يمكن أن تختلف. المتغير الرئيسي للتوافق في هذا القسم هو المحاذاة الفيزيائية للموصل.

يمكن تنظيم عرض الشريط وعدد الأطراف ونوع التلامس من خلال فحوصات السمات أدناه. يسلط الجدول الضوء على الخصائص المرئية التي تؤثر على الملاءمة والمحاذاة والاستمرارية قبل أن يصبح تنسيق الموصل أو طريقة التركيب ذات صلة.

السمة	ما يجب مقارنته	تأثير التوافق
عرض الشريط	عرض PCB وحجم فتحة الموصل	يؤثر على الملاءمة الفيزيائية وقبضة الموصل
عدد الأطراف	عدد نقاط تلامس الموصل وأطراف الشريط	يؤثر على المحاذاة واستمرارية الإشارة
تباعد الوسادات	مسافة وموضع وسادات النحاس	قد يؤثر على محاذاة التلامس
علامات القطبية	مؤشرات اتجاه الموجب والسالب	يساعد في الحفاظ على استمرارية التلامس عند المحاذاة الصحيحة
نوع التلامس	أسلوب التلامس وطريقة تعشيق الوسادة	قد يؤثر على جودة التلامس الكهربائي

كما ورد في قسم الموصل الرئيسي، يجب تقييم الملاءمة الفيزيائية والتلامس الكهربائي معًا. قد تتطلب عروض الشرائط غير الشائعة أو الطلاءات الواقية أو أنماط التلامس البديلة مقارنة إضافية لأن قبضة الموصل وجودة التلامس يمكن أن تختلف حسب بناء المنتج. لا ينبغي افتراض توافق الموصل من عرض الشريط وحده عندما يختلف عدد الأطراف أو تباعد الوسادات أو علامات القطبية.

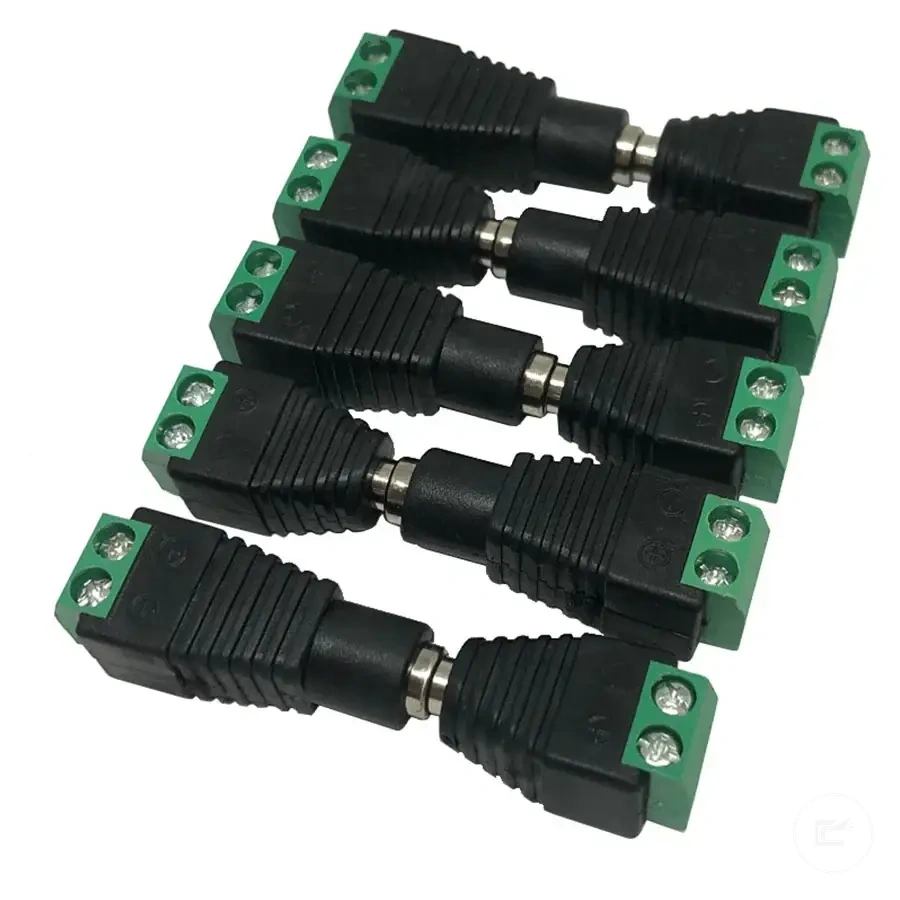

موصلات شريط إلى شريط، وشريط إلى سلك، وسلك إلى سلك

عندما يحتاج إعداد شريط LED إلى الاستمرار على طول نفس الشريط، أو الاتصال بسلك رئيسي، أو تمديد مسار كابل موجود، يجب أن يتبع تنسيق الموصل مسار التوصيل. يخدم كل من موصل شريط إلى شريط، وموصل شريط إلى سلك، وموصل سلك إلى سلك دورًا مختلفًا في الوصل داخل نفس النظام. لا تزال السمات الفيزيائية مثل عرض الشريط وعدد الأطراف والقطبية تؤثر على ما إذا كان التنسيق المختار يمكنه المحاذاة بشكل صحيح. المتغير الرئيسي للتوافق في هذا القسم هو اختيار تنسيق الموصل حسب مسار التوصيل.

يمكن تنظيم موصلات شريط إلى شريط، وشريط إلى سلك، وسلك إلى سلك من خلال المقارنة أدناه. تركز المقارنة على المهمة التي يؤديها كل نوع موصل والظروف التي قد تؤثر على الاستمرارية والمحاذاة.

نوع الموصل	مهمة التوصيل	الشرط المطلوب
موصل شريط إلى شريط	يصل قسمًا من شريط LED مباشرة بقسم آخر من الشريط	يجب أن تتوافق محاذاة الأطراف واستمرارية القطبية وسمات الشريط المطابقة
موصل شريط إلى سلك	يصل شريط LED بسلك رئيسي أو مسار تمديد	يجب أن تتطابق محاذاة الأطراف والقطبية مع نقاط توصيل الشريط
موصل سلك إلى سلك	يصل أقسام الكابلات داخل مسار التمديد	يجب أن تحافظ توصيلات الأسلاك على استمرارية القطبية عبر مسار الدائرة

يحدد تنسيق الموصل مهمة التوصيل، لكن التوافق قد يظل يعتمد على عرض الشريط وعدد الأطراف والقطبية ومحاذاة التلامس. يمكن أن تتبع وصلات الزاوية وموصلات التمديد نفس منطق مسار التوصيل لأن الاستمرارية تعتمد على الحفاظ على العلاقة الكهربائية الصحيحة عبر كل قسم موصول. لتنفيذ التوصيل بدلاً من اختيار تنسيق الموصل، راجع قطع ووصل الشرائط.

موصلات الزوايا وطول كابل التمديد

تعتمد موصلات الزوايا وكابلات التمديد على المحاذاة والقطبية والمسافة وليس على شكل الموصل وحده. عندما يغير مسار شريط LED اتجاهه أو يمتد إلى ما هو أبعد من موضعه الأصلي، يجب أن يتطابق موصل الزاوية أو كابل التمديد مع مسار التوصيل وسمات الشريط المعنية. يمكن أن يؤثر الاتجاه وعدد الأطراف وطول الكابل على ما إذا كانت الاستمرارية محفوظة عبر التخطيط. المتغير الرئيسي للتوافق في هذا القسم هو استمرارية التوصيل القائمة على التخطيط.

يمكن تنظيم موصلات الزوايا وطول كابل التمديد من خلال فحوصات التحقق أدناه. تركز هذه الفحوصات على ظروف الاتجاه والمسافة والموضع التي قد تؤثر على التوافق داخل نفس نظام شريط LED.

• اتجاه موصل الزاوية: تحقق من أن الموصل L أو وصلة الزاوية تتبع تغيير الاتجاه المقصود وتحافظ على محاذاة القطبية.
• عدد الأطراف: تحقق من أن أطراف الموصل تطابق عدد أطراف الشريط حتى تظل المسارات الكهربائية متحاذية.
• عرض الشريط: تأكد من أن واجهة الموصل تطابق عرض الشريط المستخدم في التخطيط.
• نصف قطر الانحناء والموضع: قد تؤثر المساحة المحدودة أو نصف قطر الانحناء الضيق على الملاءمة، اعتمادًا على تصميم الموصل وقيود الموضع.
• قطبية كابل التمديد: يجب أن تحافظ موصلات كابل التمديد على استمرارية القطبية عبر المسار الممتد.
• طول التمديد وانخفاض الجهد: قد تؤدي مسارات كابل التمديد الأطول إلى زيادة خطر انخفاض الجهد، اعتمادًا على جهد الشريط والحمل وتصميم الكابل وظروف المسار.

كما ورد في قسم الموصلات الأوسع، يجب تقييم التوافق من خلال كل من المحاذاة الفيزيائية والاستمرارية الكهربائية. قد يكون موصل الزاوية مناسبًا للتخطيط لكنه يظل معتمدًا على صحة عدد الأطراف والقطبية، بينما قد يتطلب كابل التمديد مراجعة إضافية عند زيادة مسافة المسار. لتنفيذ التوصيل بدلاً من تقييم التوافق، راجع cutting and connecting strips.

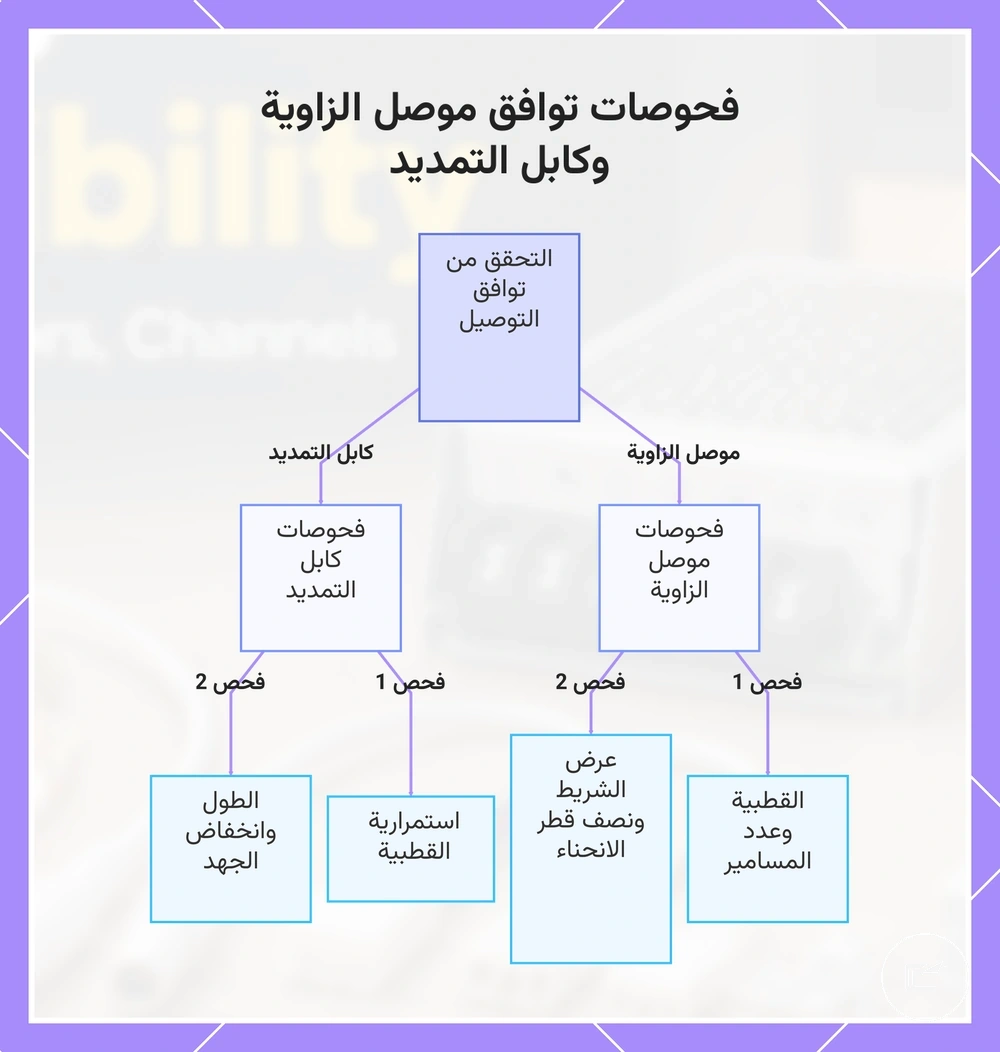

يعرض هذا المخطط فحوصات التحقق الرئيسية لضمان توافق موصلات الزاوية وكابلات التمديد في أنظمة شرائط LED، مع التركيز على الاتجاه والقطبية وعدد المسامير والملاءمة الفيزيائية وظروف انخفاض الجهد.

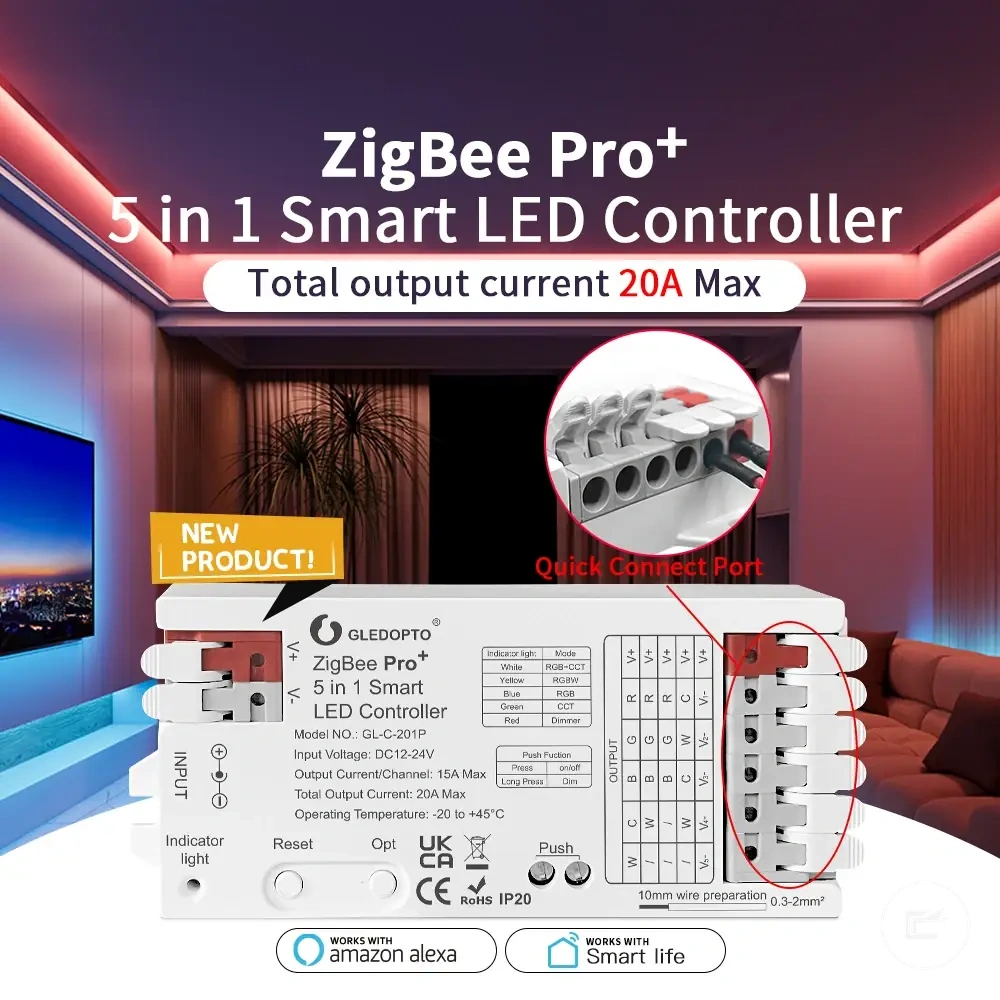

توافق جهاز التحكم مع نوع شريط LED

يعتمد توافق جهاز التحكم على مطابقة نوع شريط LED مع خرج جهاز التحكم وإشارة التحكم والجهد ومتطلبات الحمل. قد لا يشغل جهاز التحكم الذي يدعم فئة شريط واحدة شريطًا آخر بشكل صحيح عندما تختلف قنوات الألوان أو عدد الأطراف أو تصميم الإشارة. يحدد نوع شريط LED وظائف جهاز التحكم التي يمكن استخدامها وفحوصات التوافق التي تظل ضرورية. المتغير الرئيسي للتوافق في هذا القسم هو مطابقة الإشارة بين جهاز التحكم والشريط.

يعمل جهاز التحكم كوحدة تحكم بين مصدر الطاقة وشريط LED، لكن دوره يعتمد على تصميم الشريط الذي صُمم لدعمه. كما هو موضح في شرح قطع الملحقات، تختلف وظائف جهاز التحكم حسب فئة الشريط وليس حسب المظهر وحده. يمكن أن تتطلب الشرائط أحادية اللون، والبيضاء القابلة للضبط، وRGB، وRGBW، والعنونة المختلفة مخرجات وترتيبات قنوات مختلفة لجهاز التحكم.

يظل الجهد فحص توافق مهمًا، لكن مطابقة الجهد وحده قد لا تكون كافية. يمكن لجهاز التحكم أن يشارك شريط LED نفس الجهد ومع ذلك يفشل في تشغيله بشكل صحيح عندما لا تتوافق قنوات الألوان أو عدد الأطراف أو إشارة التحكم مع تصميم الشريط. هذا التمييز مهم بشكل خاص عند مقارنة أنواع شرائط LED RGB وRGBW والعنونة المختلفة.

يمكن تنظيم توافق جهاز التحكم مع نوع شريط LED من خلال جدول المطابقة أدناه. يسلط الجدول الضوء على العلاقة بين نوع الشريط ومتطلبات جهاز التحكم وحالات عدم التطابق الشائعة والفحوصات التي تساعد في التحقق من التوافق.

نوع الشريط	متطلبات جهاز التحكم	عدم التطابق الشائع	الفحص
أحادي اللون	جهاز تحكم بتعتيم متوافق أو وحدة تحكم	خرج جهاز التحكم لا يتطابق مع طريقة التحكم في الشريط	تحقق من توافق الجهد والحمل والتحكم
أبيض قابل للضبط	جهاز تحكم يدعم قنوات بيضاء قابلة للضبط	دعم القناة يختلف عن تصميم الشريط	تحقق من تكوين القناة وعدد الأطراف
RGB	جهاز تحكم يدعم قنوات ألوان RGB	عدم تطابق قناة اللون	تحقق من خرج القناة ومحاذاة الأطراف
RGBW	جهاز تحكم يدعم خرج قناة RGBW	دعم القناة البيضاء مفقود أو غير متوافق	تحقق من عدد القنوات وخرج التحكم
قابل للعنونة	جهاز تحكم يدعم إشارة البيانات المطلوبة	عدم توافق إشارة التحكم	تحقق من نوع الإشارة والجهد ودعم جهاز التحكم

يجب أيضًا مقارنة تصنيف التيار مع حمل الشريط المتوقع لأن سعة جهاز التحكم قد تختلف حسب التصميم. عندما يتوافق الجهد وقنوات الخرج وإشارة التحكم وتصنيف التيار مع نوع شريط LED، قد يدعم توافق جهاز التحكم سلوك التحكم المقصود بشكل أفضل.

نوع اللون وعدد الأطراف وإشارة التحكم

يحدد نوع اللون وعدد الأطراف وإشارة التحكم ما إذا كان جهاز التحكم يمكنه تشغيل شريط LED بشكل صحيح. تعتمد مطابقة جهاز التحكم على كيفية استخدام الشريط لقنوات الألوان وكيفية اتصال تلك القنوات بمخرج جهاز التحكم. تستخدم الشرائط أحادية اللون والبيضاء القابلة للضبط وRGB وRGBW والقابلة للعنونة ترتيبات قنوات ومتطلبات إشارة مختلفة، مما يجعل مطابقة التحكم في الألوان متغير التوافق الرئيسي في هذا القسم.

يمكن تنظيم نوع اللون وعدد الأطراف وإشارة التحكم من خلال المقارنة أدناه. توضح المقارنة كيف يؤثر عدد القنوات ونوع خرج جهاز التحكم والقطبية ومعالجة الإشارة على ظروف التوافق لأنواع مختلفة من شرائط LED.

نوع LED	متطلبات جهاز التحكم	حالة التوافق
أحادي اللون	خرج جهاز تحكم مصمم للتحكم أحادي القناة	يجب أن يتوافق عدد الأطراف والقطبية ونوع الخرج مع تصميم الشريط
أبيض قابل للضبط	جهاز تحكم يدعم قنوات الضوء الأبيض المقترنة	يجب أن يتطابق نوع القناة والقطبية وترتيب الأسلاك مع خرج جهاز التحكم
RGB / RGBW	جهاز تحكم يدعم قنوات ألوان متعددة	يجب أن يتوافق عدد الأطراف وترتيب القنوات مع تخطيط الشريط
قابل للعنونة	جهاز تحكم يدعم خط البيانات المطلوب وإشارة التحكم	قد يختلف نوع الإشارة ومعالجة خط البيانات وتوافق جهاز التحكم حسب التصميم

كما ورد في قسم توافق جهاز التحكم، لا يؤكد عدد الأطراف وحده التوافق. قد يتشارك الشريط وجهاز التحكم في تخطيط موصل مماثل، لكن نوع خرج جهاز التحكم وترتيب القطبية وعدد القنوات وإشارة التحكم لا تزال بحاجة إلى التوافق. قد تتطلب الشرائط القابلة للعنونة تحققًا إضافيًا لأن اتصال خط البيانات ومعالجة الإشارة يمكن أن يختلفا بين أنواع LED وتصميمات أجهزة التحكم.

مطابقة حمل مزود الطاقة وجهاز التحكم

تعتمد مطابقة حمل مزود الطاقة وجهاز التحكم على قدرة جهاز التحكم على التعامل مع الحمل الكهربائي بين مزود الطاقة وشريط LED. حتى عندما يستطيع مزود الطاقة دعم حمل الشريط، قد يصبح جهاز التحكم هو المكون المحدد إذا كان جهده أو أمبيريته أو تصنيف تياره أو تصنيف قدرته أقل من الحمل المتصل. حمل جهاز التحكم هو متغير التوافق الرئيسي في هذا القسم.

يمكن تنظيم مطابقة حمل مزود الطاقة وجهاز التحكم من خلال مقارنة حمل بسيطة. يوضح المثال أدناه كيف يجب مقارنة تصنيف جهاز التحكم مع حمل الشريط قبل افتراض أن سعة مزود الطاقة وحدها تحدد التوافق.

مثال حسابي مصغر: حمل الشريط = 48 واط؛ تصنيف قدرة جهاز التحكم = 60 واط؛ سعة مزود الطاقة = 100 واط. في هذا المثال، يمكن لتصنيف جهاز التحكم استيعاب حمل الشريط لأن حد جهاز التحكم يظل أعلى من الحمل المتصل. إذا كان تصنيف جهاز التحكم أقل من حمل الشريط، فقد تحدث مشاكل توافق حتى عندما تبدو سعة مزود الطاقة كافية.

يجب أيضًا فحص حمل القناة لأجهزة التحكم التي تدير مخرجات متعددة لأن توزيع الحمل قد يختلف حسب نوع القناة وتكوين الشريط. عندما يقترب حمل جهاز التحكم من حده المقنن، قد يختلف سلوك التعتيم أو خطر الحرارة أو أداء التحكم اعتمادًا على شريط LED وحمل القناة. لاعتبارات حدود الحمل الأوسع وحدود الأمان، راجع سلامة الطاقة والحرارة.

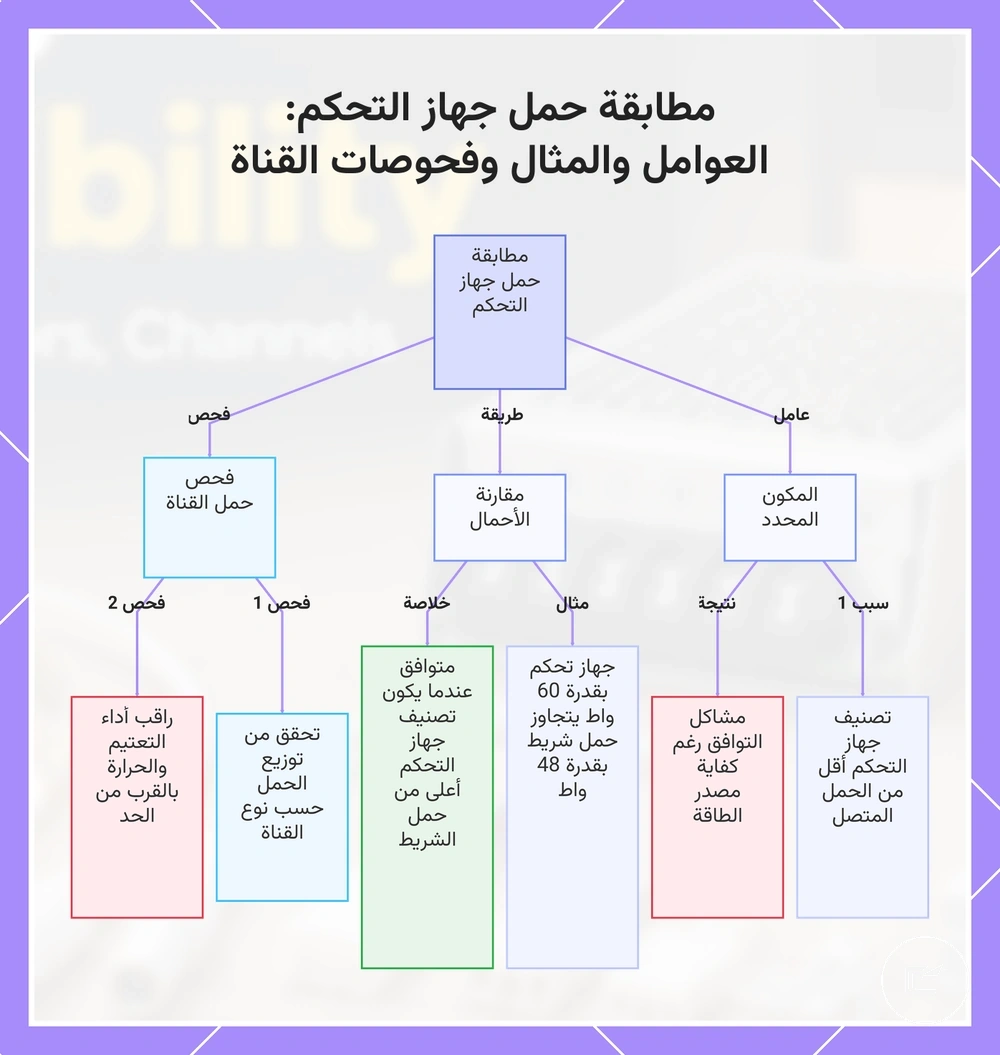

يوضح هذا المخطط العوامل الرئيسية لمطابقة حمل جهاز التحكم مع مصدر الطاقة وحمل الشريط، بما في ذلك مثال لمقارنة الأحمال وفحوصات حمل القناة.

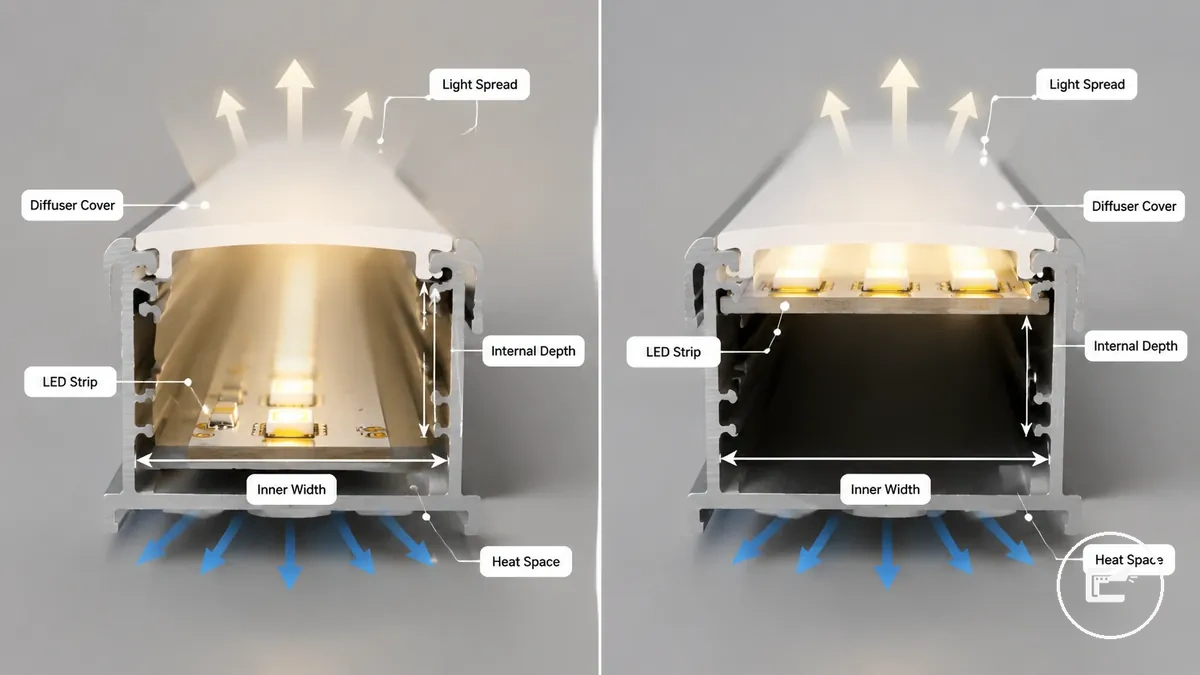

ملاءمة القناة والموزع لشرائط LED

تعتمد ملاءمة القناة والموزع لشرائط LED على مطابقة أبعاد قناة الألمنيوم مع شريط LED وضمان وجود خلوص كافٍ فوق مصابيح LED في غطاء الموزع. يجب تقييم العرض الداخلي والعمق الداخلي وعرض الشريط وملف الموزع معًا لأن الملاءمة الفيزيائية تؤثر على موضع الشريط وانتشار الضوء والمساحة الحرارية المتاحة. ملاءمة القناة والموزع هي متغير التوافق الرئيسي في هذا القسم.

تنظم قناة الألمنيوم كيفية جلوس شريط LED داخل المقطع، بينما يحدد غطاء الموزع المسافة بين مصابيح LED والسطح المرئي. يتحكم العرض الداخلي في ما إذا كان الشريط يمكنه الملاءمة داخل القناة، ويؤثر العمق الداخلي على خلوص الموزع وكيفية ظهور انتشار الضوء عبر غطاء الموزع. قد يختلف تبديد الحرارة أيضًا اعتمادًا على مادة القناة وتدفق الهواء وظروف التركيب.

يسهل تقييم ملاءمة القناة والموزع لشرائط LED عندما تكون علاقة المقطع العرضي بين العرض والعمق وخلوص الموزع ومساحة الحرارة مرئية. توضح الصورة أدناه كيفية تفاعل هذه السمات داخل مقطع القناة.

مثال عملي هو شريط يناسب العرض الداخلي للقناة لكنه يجلس قريبًا جدًا من غطاء الموزع بسبب العمق الداخلي المحدود. في هذه الحالة، قد تؤثر كثافة LED وملف الموزع والخلوص على النقاط الساخنة المرئية أو انتشار الضوء حتى لو كان الشريط مناسبًا فيزيائيًا. عندما تكون مساحة الحرارة محدودة، قد يختلف تبديد الحرارة أيضًا حسب تصميم القناة وسياق التركيب. لاعتبارات أوسع متعلقة بالحرارة، راجع سلامة الطاقة والحرارة.

يمكن تنظيم ملاءمة القناة والموزع لشرائط LED من خلال فحوصات الملاءمة التالية. يسلط الجدول الضوء على كيفية تأثير أبعاد القناة وخصائص الشريط وخلوص الموزع على التوافق.

عامل القناة	حالة الشريط	التأثير على الملاءمة أو الضوء	الفحص
العرض الداخلي	عرض الشريط يقترب من عرض القناة	قد يؤثر على الملاءمة الفيزيائية	قارن عرض القناة وعرض الشريط
العمق الداخلي	مساحة محدودة فوق مصابيح LED	قد يؤثر على خلوص الموزع والنقاط الساخنة	تحقق من المسافة بين LED والموزع
ملف الموزع	تصميمات موزع مختلفة	قد يؤثر على انتشار الضوء	تحقق من توافق الملف الشخصي
كثافة LED	تركيز أعلى لمصابيح LED	قد يغير رؤية النقاط الساخنة	قيّم علاقة العمق والموزع
خلوص اللاصق	قاعدة الشريط وسطح التركيب	قد يؤثر على الجلوس داخل القناة	تأكد من مساحة التركيب المتاحة
مشابك التركيب ومساحة الحرارة	ترتيب تركيب القناة	قد يؤثر على الملاءمة وتبديد الحرارة	راجع ظروف المقطع والتركيب

العرض الداخلي للقناة والعمق وموضع الشريط

يعتمد العرض الداخلي للقناة والعمق وموضع الشريط على مقارنة أبعاد القناة الفعلية مع أبعاد شريط LED قبل تركيب الموزع. يجب التحقق من العرض الداخلي للقناة مقابل عرض PCB وخلوص الشريط، بينما يجب مراجعة عمق القناة مقابل ارتفاع LED وسمك قاعدة اللاصق ومساحة الموضع المتاحة. تحدد الأبعاد الفعلية ما إذا كان الشريط يمكنه الجلوس بشكل صحيح داخل المقطع، مما يجعل الخلوص البعدي متغير التوافق الرئيسي في هذا القسم.

يمكن تنظيم العرض الداخلي للقناة والعمق وموضع الشريط من خلال فحوصات الحجم أدناه. يركز الجدول على القياسات المحلية التي تساعد في التحقق من ظروف موضع الشريط قبل تركيب الموزع.

القياس	ما يجب التحقق منه	لماذا هو مهم
العرض الداخلي للقناة	قارن العرض الداخلي مع عرض PCB	يساعد في تحديد خلوص الشريط ومساحة الموضع
عرض PCB	تحقق من عرض الشريط مقابل أبعاد القناة	قد يؤثر على ما إذا كان الشريط يمكنه الجلوس داخل المقطع
خلوص وسادة اللحام	راجع الخلوص حول نقاط التوصيل	قد يؤثر على ظروف الملاءمة المحلية
ارتفاع LED	قارن ارتفاع المكون مع عمق القناة	قد يؤثر على الخلوص الرأسي المتاح
قاعدة اللاصق	تحقق من سمك القاعدة وموضع الجلوس	قد يؤثر على موضع الشريط داخل القناة
عمق القناة	تحقق من عمق المقطع وخلوص الشريط	يساعد في تقييم مساحة الموضع قبل تركيب الموزع
مسافة مشبك التركيب	تحقق من موضع المشبك والمساحة المتاحة	قد يؤثر على تفاوت الموضع اعتمادًا على تصميم المقطع

كما ورد في قسم القناة الرئيسي، يجب أن تركز الفحوصات البعدية على الخلوص القابل للقياس بدلاً من الافتراضات حول التوافق. يمكن أن يختلف تفاوت الموضع وخلوص وسادة اللحام وارتفاع LED ومسافة مشبك التركيب حسب أبعاد الشركة المصنعة وشكل المقطع، لذلك يجب التحقق من الملاءمة من خلال القياسات الفعلية بدلاً من التوافق المفترض.

عمق الموزع وانتشار الضوء ومساحة الحرارة

يؤثر عمق الموزع على انتشار الضوء ومساحة الحرارة والخلوص داخل قناة شريط LED. يمكن للمسافة بين مصابيح LED وغطاء الموزع أن تؤثر على مدى وضوح النقاط الساخنة، بينما قد تغير العتامة وكثافة LED مدى تساوي توزيع الضوء. يحتاج الغطاء القابل للضغط أيضًا إلى خلوص كافٍ للإغلاق دون الضغط على الشريط، مما يجعل خلوص الموزع متغير التوافق الرئيسي في هذا القسم.

يمكن تنظيم عمق الموزع وانتشار الضوء ومساحة الحرارة من خلال المقارنة أدناه. توضح المقارنة كيف قد يؤثر خلوص الموزع الضحل والأعمق على رؤية النقاط الساخنة وملاءمة الغطاء ومساحة الحرارة المتاحة.

خلوص الموزع	الحالة	النتيجة المحتملة
خلوص ضحل	تكون مصابيح LED قريبة من غطاء الموزع	قد تكون النقاط الساخنة أكثر وضوحًا، وقد يقل خلوص الغطاء القابل للضغط
خلوص أعمق	مسافة أكبر تفصل مصابيح LED عن غطاء الموزع	قد يبدو انتشار الضوء أكثر نعومة، اعتمادًا على العتامة وكثافة LED وعمق القناة
مساحة حرارة محدودة	عمق القناة يترك مساحة صغيرة حول الشريط والغطاء	قد تحتاج مساحة الحرارة إلى مراجعة أقرب لأن ظروف الخلوص والمادة يمكن أن تختلف

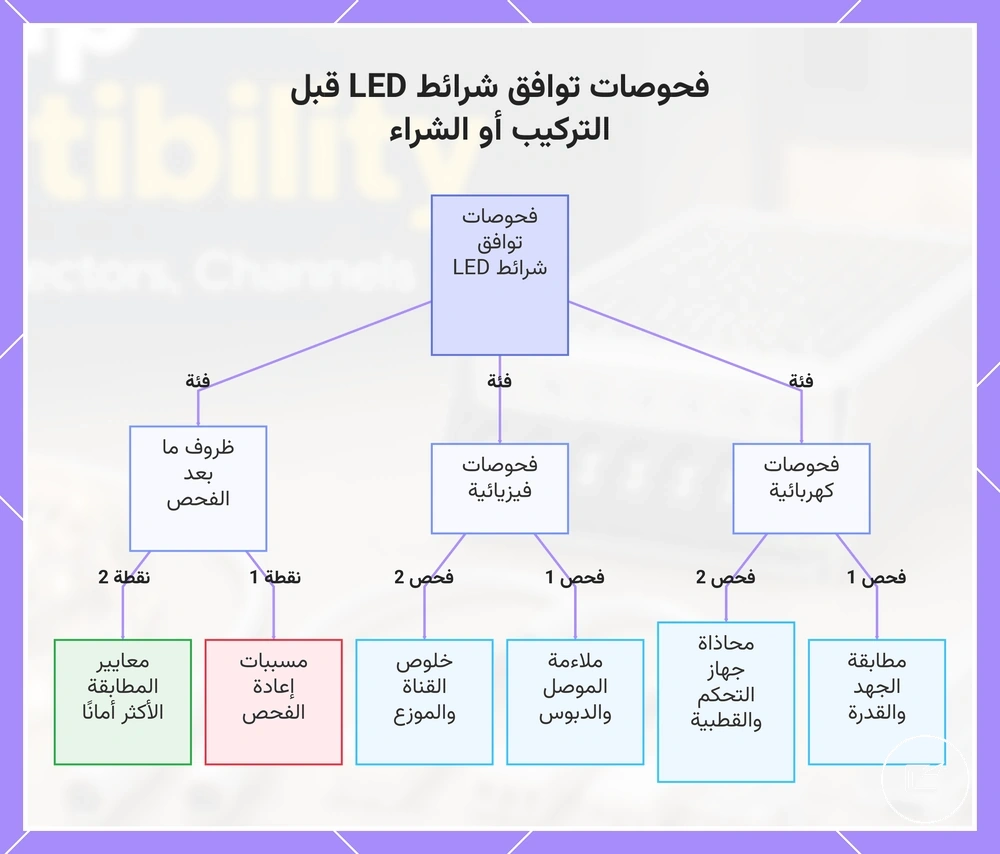

فحوصات التوافق قبل التركيب أو الشراء

يجب أن تتحقق فحوصات التوافق قبل التركيب أو الشراء من شريط LED ومزود الطاقة وجهاز التحكم والموصلات والتمديدات ومكونات القناة كنظام واحد متصل. قد يبدو المكون مناسبًا لكنه قد يخلق مشاكل توافق عندما لا تتوافق الجهد أو التصنيفات أو تخطيط الأطراف أو القطبية أو الخلوصات الفيزيائية. يوحد قائمة التحقق للتوافق هذه نقاط القرار النهائية قبل الاختيار أو التركيب وتتحكم في متغير التوافق لهذا القسم.

يجمع قائمة التحقق للتوافق بين فحوصات الطاقة والموصل وجهاز التحكم والقناة التي تم تغطيتها سابقًا دون تكرار شروحاتها التفصيلية. يستخدم كل عنصر حالة ومحفز قرار للمساعدة في التحقق من التوافق قبل اختيار المكون أو تركيبه.

إذا كان الإعداد يظهر بالفعل وميضًا أو أقسامًا ميتة أو سلوك تحكم غير متساوٍ أو علامات ارتفاع حرارة أو مشاكل طاقة غير مفسرة، يجب إيقاف فحوصات التوافق مؤقتًا حتى مراجعة السبب. بالنسبة لمخاوف الأسلاك أو الإشارة غير المحلولة، راجع troubleshooting connection problems قبل افتراض أن هناك حاجة إلى ملحق مختلف.

• الجهد: إذا تطابقت علامات جهد الشريط ومزود الطاقة وجهاز التحكم، تابع التحقق؛ إذا اختلفت، أعد التحقق من اختيار المكون.
• قدرة مزود الطاقة: إذا تجاوزت السعة المتاحة الحمل المتوقع، تابع التقييم؛ إذا بدت السعة محدودة، راجع متطلبات الطاقة مرة أخرى.
• تصنيف جهاز التحكم: إذا كان تصنيف جهاز التحكم يدعم الحمل المتصل، تابع؛ إذا بدت التصنيفات أقل من الطلب المتوقع، أعد النظر في المطابقة.
• عرض الموصل: إذا تطابق عرض الموصل مع عرض الشريط، تابع؛ إذا بدت الملاءمة فضفاضة أو مقيدة، تحقق من الأبعاد.
• عدد الأطراف: إذا توافق عدد الأطراف مع تكوين الشريط، تابع؛ إذا اختلفت تخطيطات الأطراف، تأكد من التوافق قبل المتابعة.
• القطبية: إذا ظلت علامات القطبية متحاذية عبر مسار التوصيل، تابع؛ إذا كانت العلامات غير واضحة، تحقق من الاتجاه قبل الاستخدام.
• طول التمديد: إذا كان طول الكابل يناسب التخطيط، تابع؛ إذا أصبح المسار أطول، راجع القيود المحتملة المتعلقة بالجهد.
• حجم القناة: إذا كان حجم القناة يستوعب الشريط ومساحة التركيب، تابع؛ إذا كان الخلوص محدودًا، راجع ظروف الملاءمة.
• خلوص الموزع: إذا ظل خلوص الموزع كافيًا فوق مصابيح LED، تابع؛ إذا كان الخلوص ضحلاً، أعد تقييم توقعات الملاءمة وانتشار الضوء.
• طريقة التركيب وحدود الأمان: إذا كانت ظروف التركيب تدعم الموضع الثابت ومساحة الحرارة، تابع؛ إذا ظهرت مخاوف الإجهاد أو التلف أو الحرارة، راجع الإعداد قبل التركيب.

أعد التحقق من التوافق عند فقدان العلامات، أو عند استبدال مكون واحد دون مراجعة بقية النظام، أو عندما تؤثر التغييرات على طول التمديد أو حجم القناة أو خلوص الموزع أو متطلبات الطاقة. قد تكون مطابقة المكون بشكل أكثر أمانًا مناسبة عندما تكون التصنيفات قريبة من حدودها، أو لا يمكن تأكيد القطبية، أو تظل الملاءمة الفيزيائية غير مؤكدة. للحصول على دعم إضافي للقرار قبل اختيار نهج الطاقة، راجع power method comparison.

فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة. قبل الشراء، تحقق دائمًا من معايير التوافق، والخصائص الأساسية، وتفاصيل المنتج.

يجمع هذا المخطط فحوصات التوافق الأساسية لأنظمة شرائط LED في ظروف كهربائية وفيزيائية وما بعد الفحص للمساعدة في التحقق من توافق المكونات قبل التركيب.
