Compatibilidade de fitas de LED: alimentação, voltagem, conectores e perfis

A compatibilidade de fitas de LED depende da correspondência entre as especificações da fita e a fonte de alimentação, conectores, controladores e perfis que a suportam. A aparência por si só não confirma a compatibilidade, pois tensão, potência, largura da fita, número de pinos, sinal do controlador e tamanho do perfil controlam cada um uma parte diferente da correspondência de componentes.

O planejamento da compatibilidade começa com o rótulo da fita de LED e depois se expande para as peças que fornecem energia, sinal e suporte físico. Esta página trata os acessórios para fitas de LED e iluminação de armários como um sistema conectado, onde cada acessório deve reforçar o mesmo tipo de fita e contexto de instalação.

Uma fonte de alimentação deve corresponder à tensão da fita e ter capacidade adequada para o comprimento e carga pretendidos. Os conectores devem corresponder à largura da fita, número de pinos, disposição das pastilhas de cobre e polaridade, enquanto os controladores devem suportar o tipo de cor, sinal de controle e classificação da fita. Os perfis devem acomodar a fita e o difusor com espaço suficiente para posicionamento e dissipação de calor, dependendo da disposição do armário.

A forma mais segura de avaliar acessórios para fitas de LED é verificar cada componente em relação às especificações da fita antes de considerar a configuração como compatível. Uma peça pode parecer adequada, mas ainda assim não atender aos critérios de correspondência se o rótulo, o layout do conector, a saída do controlador ou as dimensões do perfil não suportarem a configuração específica da fita de LED.

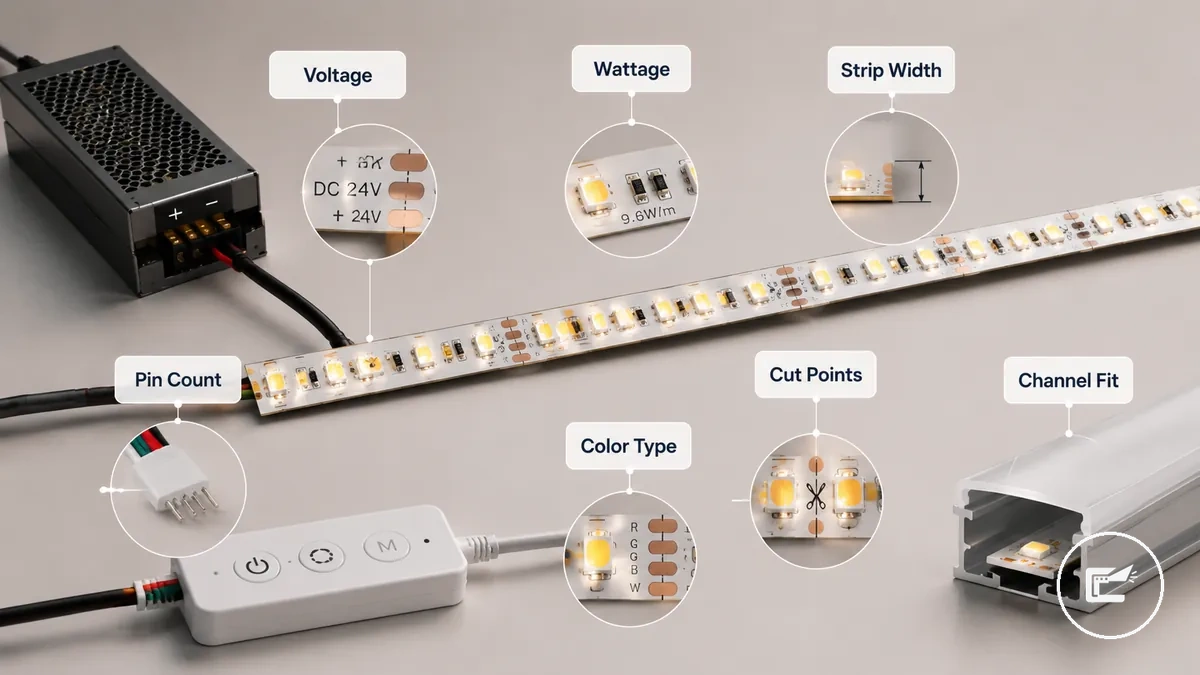

Especificações da fita de LED que controlam a compatibilidade

As especificações da fita de LED são os rótulos técnicos que determinam se os acessórios relacionados podem corresponder corretamente à fita. Esses rótulos definem requisitos elétricos, de sinal e físicos que influenciam as decisões de compatibilidade. Antes de comparar acessórios, a variável de compatibilidade mais importante é a própria especificação da fita de LED.

Conforme estabelecido na visão geral de compatibilidade, a correspondência de acessórios começa pela fita, e não pelo acessório. Tensão, potência por metro, largura da fita, número de pinos, tipo de cor e ajuste ao perfil afetam cada um uma condição diferente de compatibilidade; portanto, uma incompatibilidade em uma especificação pode limitar combinações de componentes que seriam adequadas em outros aspectos.

As especificações da fita de LED que controlam a compatibilidade são mais fáceis de avaliar quando os principais rótulos são identificados visualmente. A imagem abaixo destaca as especificações que influenciam a correspondência de acessórios, incluindo indicações de tensão, potência, largura da fita, contatos dos pinos, sinais relacionados ao controlador e considerações de ajuste ao perfil.

As especificações da fita de LED que controlam a compatibilidade podem ser organizadas como um mapa de especificação para decisão. Cada rótulo abaixo afeta um requisito específico de correspondência, em vez de servir como uma descrição isolada do produto.

As funções dos acessórios são explicadas apenas na medida necessária para decisões de compatibilidade. Definições mais amplas de componentes são abordadas em peças dos acessórios explicadas.

• Tensão: Determina se uma fonte de alimentação e um controlador podem suportar os requisitos elétricos da fita.
• Potência por metro: Influencia o dimensionamento da fonte de alimentação e pode afetar a adequação de trechos longos de fita.
• Largura da fita: Limita o encaixe do conector e pode afetar a seleção do perfil quando o espaço é restrito.
• Número de pinos: Define os requisitos de correspondência do conector e do controlador com base no layout de sinal da fita.
• Tipo de cor: Pode exigir um sinal de controlador compatível e um método de controle correspondente.
• Pontos de corte: Podem afetar como os conectores são usados quando segmentos da fita são separados ou reconectados.
• Ajuste ao perfil: Depende das dimensões da fita, do espaço do difusor e do perfil de canal disponível.

Correspondência de tensão, potência e fonte de alimentação

A compatibilidade entre a fita de LED e a fonte de alimentação depende de primeiro corresponder a tensão e depois verificar se a fonte pode suportar a carga esperada. A tensão de saída do driver deve corresponder à tensão da fita, enquanto a potência determina se a fonte pode suportar o comprimento da fita e os requisitos de uso. A variável de compatibilidade principal nesta seção é o dimensionamento da fonte de alimentação.

Conforme estabelecido pelas especificações da fita, os watts por metro e o comprimento total da fita atuam juntos para determinar a carga total. Uma fita mais longa pode exigir mais capacidade do driver, e duas fitas com o mesmo comprimento podem criar requisitos de carga diferentes quando sua potência por metro difere.

A incompatibilidade de tensão cria um risco de incompatibilidade porque a fita e a saída do driver são projetadas para operar dentro da mesma categoria de tensão. Após a tensão ser confirmada, a carga total se torna a próxima verificação. A fonte de alimentação deve ser capaz de suportar a carga calculada, mantendo uma margem de carga adequada à aplicação.

Por exemplo, duas fitas de LED podem ter o mesmo comprimento, mas classificações de watts por metro diferentes. A fita com maior potência por metro pode exigir maior potência do driver, mesmo que o comprimento instalado seja o mesmo. É por isso que a carga total deve ser baseada nas especificações da fita, e não apenas no comprimento.

A correspondência de tensão, potência e fonte de alimentação pode ser organizada por meio das seguintes verificações de compatibilidade. A tabela mostra como cada entrada contribui para a correspondência de energia e onde resultados condicionais podem influenciar o risco de aquecimento ou a confiabilidade.

Entrada	O que verificar	Por que é importante	Redação segura
Tensão	Tensão da fita e saída do driver	Determina a compatibilidade básica	Deve corresponder
Watts por metro	Consumo de energia por unidade de comprimento	Influencia o cálculo da carga total	Varia conforme o tipo de fita
Comprimento total da fita	Comprimento instalado	Afeta a demanda total de energia	Depende da configuração
Carga total	Requisito de potência combinado	Orienta o dimensionamento da fonte	Deve ser calculado a partir dos dados da fita
Potência do driver	Capacidade de saída disponível	Suporta a carga esperada	Deve adequar-se à demanda calculada
Margem	Capacidade restante após a carga	Pode ajudar a reduzir preocupações com sobrecarga e aquecimento	Depende das condições de carga

Quando uma fonte opera próxima à sua capacidade, os resultados de aquecimento e confiabilidade podem variar conforme a carga, o ambiente e o projeto dos componentes. Precauções mais amplas de compatibilidade são abordadas em power and heat safety.

Esta seção tem foco na correspondência dos requisitos de tensão e capacidade. Comparações entre diferentes formatos de fonte de alimentação são discutidas separadamente em power method comparison.

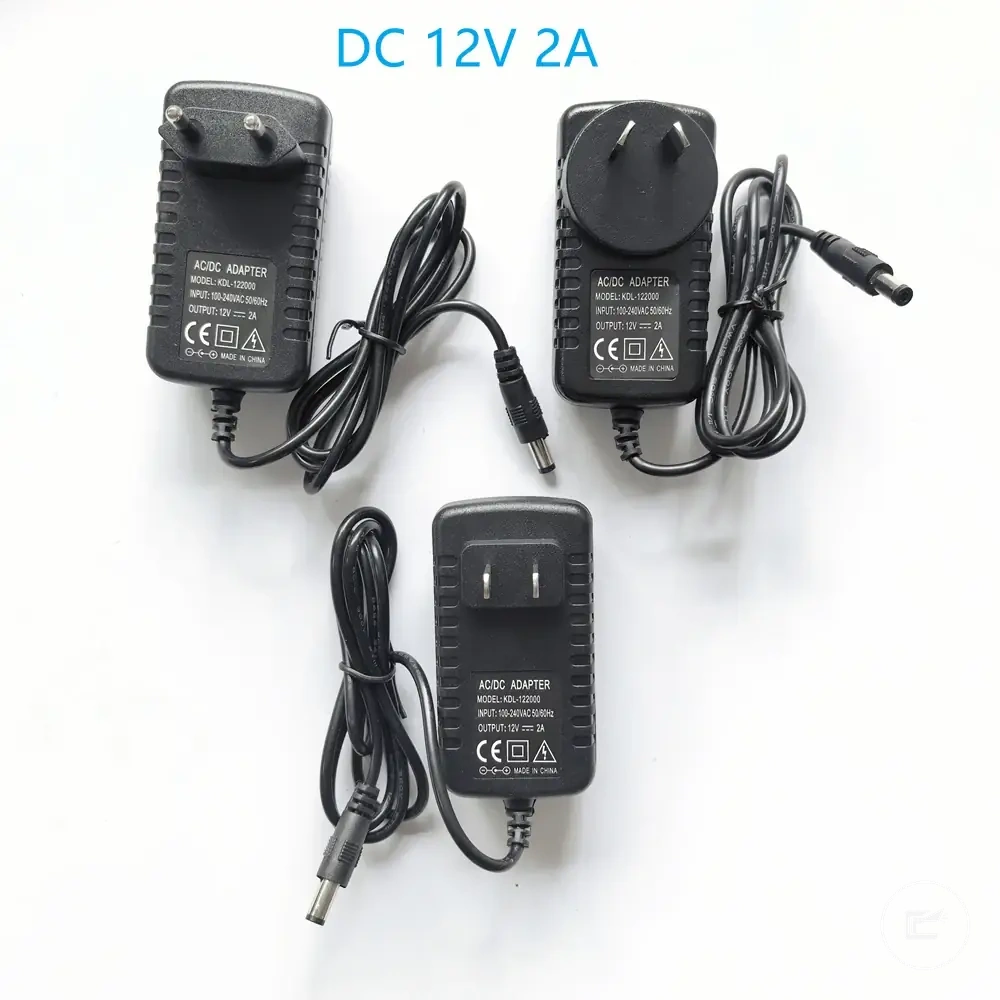

Correspondência de fitas de LED de 12V e 24V

A correspondência de fitas de LED de 12V e 24V depende da manutenção da mesma tensão entre a fita de LED, a fonte de alimentação e os controles compatíveis. Uma fita de LED de 12V requer uma configuração de energia compatível com 12V, enquanto uma fita de LED de 24V requer uma configuração de energia compatível com 24V. A variável de compatibilidade principal nesta comparação é a correspondência de tensão.

Conforme discutido na seção anterior sobre correspondência de energia, os rótulos de tensão devem ser verificados antes de considerar o comprimento do trecho ou a compatibilidade dos acessórios. O comportamento do comprimento do trecho e da queda de tensão pode diferir entre uma fita de LED de 12V e uma de 24V. As decisões de correspondência devem seguir os rótulos de tensão da fita e saída do driver, em vez de suposições sobre o desempenho.

Fita de LED de 12V	Fita de LED de 24V
Requer uma saída de driver de 12V e rótulos de acessórios correspondentes	Requer uma saída de driver de 24V e rótulos de acessórios correspondentes
Pode ser mais sensível à queda de tensão à medida que o comprimento do trecho aumenta	Pode ser menos sensível à queda de tensão em condições semelhantes de comprimento de trecho
Verifique se a fita, a fonte de alimentação e o controlador compartilham o mesmo rótulo de tensão	Verifique se a fita, a fonte de alimentação e o controlador compartilham o mesmo rótulo de tensão

Uma fita de LED de 24V não é universalmente melhor do que uma fita de LED de 12V, e uma fita de LED de 12V não é automaticamente a opção preferida para toda configuração. A escolha adequada depende da correspondência de tensão, compatibilidade da saída do driver, condições de comprimento do trecho e rotulagem dos acessórios.

Potência por metro e margem da fonte de alimentação

A potência por metro converte o comprimento da fita em um requisito mínimo de energia, relacionando o consumo de energia da fita ao comprimento total instalado. O cálculo é direto: potência por metro multiplicada pelo comprimento da fita resulta na potência total. A variável de compatibilidade principal nesta seção é a margem da fonte de alimentação.

A potência por metro e a margem da fonte de alimentação podem ser organizadas por meio de um cálculo simples de dimensionamento. A fórmula e o exemplo abaixo mostram como os watts por metro se tornam uma entrada para a classificação do driver, sem implicar uma regra universal de capacidade de reserva.

Comprimento da fita	Watts por metro	Carga estimada	Indicação para o driver
Valor do comprimento	Valor de W/m	Comprimento da fita × W/m	A classificação do driver deve suportar a carga calculada
Exemplo ilustrativo: 5 m	Exemplo ilustrativo: 10 W/m	50 W de potência total	A capacidade do driver pode incluir margem com base nas orientações do produto e nas condições de instalação

A fórmula pode ser expressa como potência total = potência por metro × comprimento da fita. No exemplo ilustrativo acima, uma fita de 5 metros com classificação de 10 watts por metro resulta em uma carga de 50 watts. Os valores reais dependem do rótulo da fita, do comprimento selecionado e da configuração pretendida.

Após o cálculo da potência total, a classificação do driver pode ser comparada com a carga esperada. Uma margem adicional na fonte de alimentação pode contribuir para a confiabilidade e pode ajudar a limitar o estresse relacionado ao calor em determinadas condições. A capacidade de reserva adequada varia conforme o projeto do driver, o ambiente e as condições de operação, e não de acordo com um percentual fixo.

Queda de tensão e limites de comprimento do trecho

Trechos mais longos de fita de LED podem aumentar o risco de queda de tensão, mesmo quando tensão e potência parecem corretas nos rótulos dos produtos. À medida que o comprimento do trecho aumenta, a corrente elétrica ao longo da fita e dos condutores conectados pode influenciar o desempenho de maneiras que não são imediatamente visíveis durante as verificações de compatibilidade. A variável de compatibilidade principal nesta seção é a queda de tensão.

A queda de tensão e os limites de comprimento do trecho podem ser avaliados por meio de sinais de desempenho visíveis, em vez de alterações na instalação. A lista de verificação abaixo organiza condições e observações comuns que podem indicar quando o comprimento do trecho está afetando a compatibilidade.

• Comprimento do trecho: Trechos mais longos podem aumentar o risco de queda de tensão quando distância e carga aumentam juntas.
• Tensão da fita: Os efeitos da queda de tensão podem variar dependendo da tensão da fita utilizada na instalação.
• Consumo de corrente: Um consumo de corrente mais alto pode contribuir para uma queda de tensão maior sob certas condições de fita e layout.
• Perda de brilho: A redução da emissão de luz no final de um trecho pode indicar que a tensão não está se mantendo consistente ao longo da fita.
• Comportamento de dimerização: Um comportamento irregular de dimerização pode aparecer quando as condições de carga mudam ao longo de um trecho mais longo.
• Bitola do fio e injeção de energia: A bitola do fio e as necessidades de injeção de energia podem ser fatores a avaliar quando são observadas alterações no desempenho em trechos longos.

A queda de tensão não afeta todas as instalações da mesma forma, pois a tensão da fita, o comprimento do trecho, o consumo de corrente, a bitola do fio e as condições de layout podem variar. Quando surgirem perda de brilho, comportamento irregular de dimerização ou outros problemas em trechos longos, a compatibilidade pode precisar ser reavaliada além da correspondência original de tensão e potência. Para considerações mais amplas de risco quando a queda de tensão se torna uma preocupação de desempenho, consulte power and heat safety.

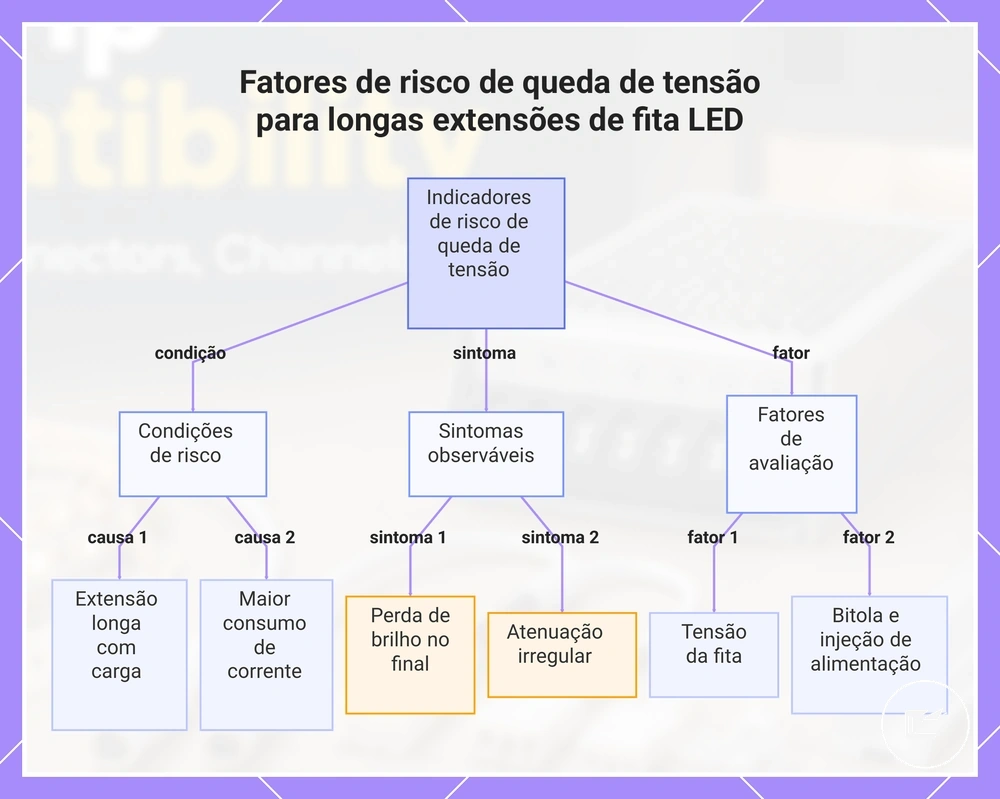

Este gráfico mostra as condições de risco, os sintomas observáveis e os fatores de avaliação que indicam problemas de compatibilidade por queda de tensão em longas extensões de fita LED.

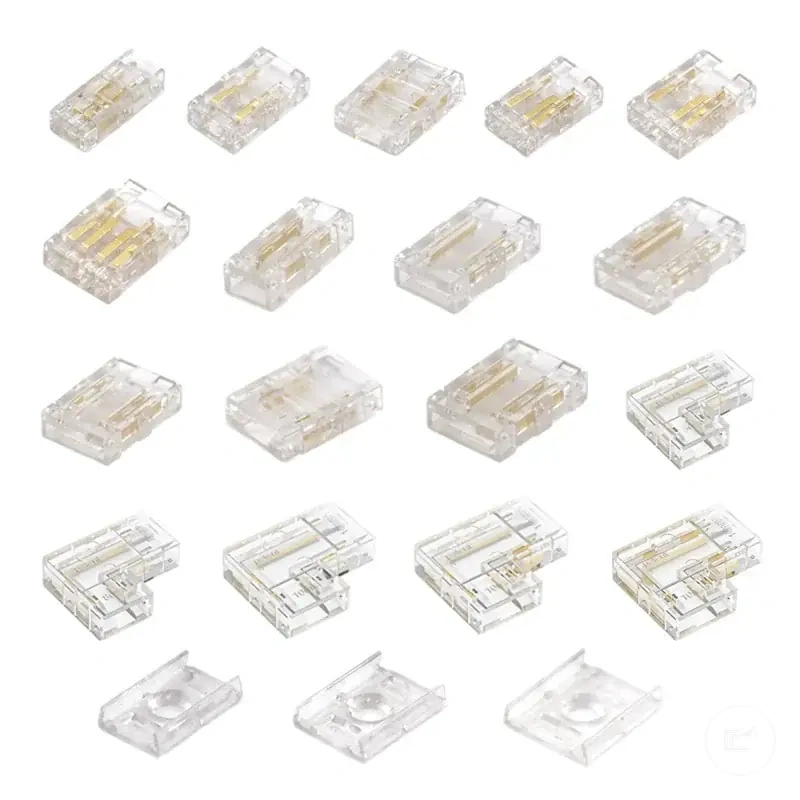

Compatibilidade de conectores e cabos de extensão

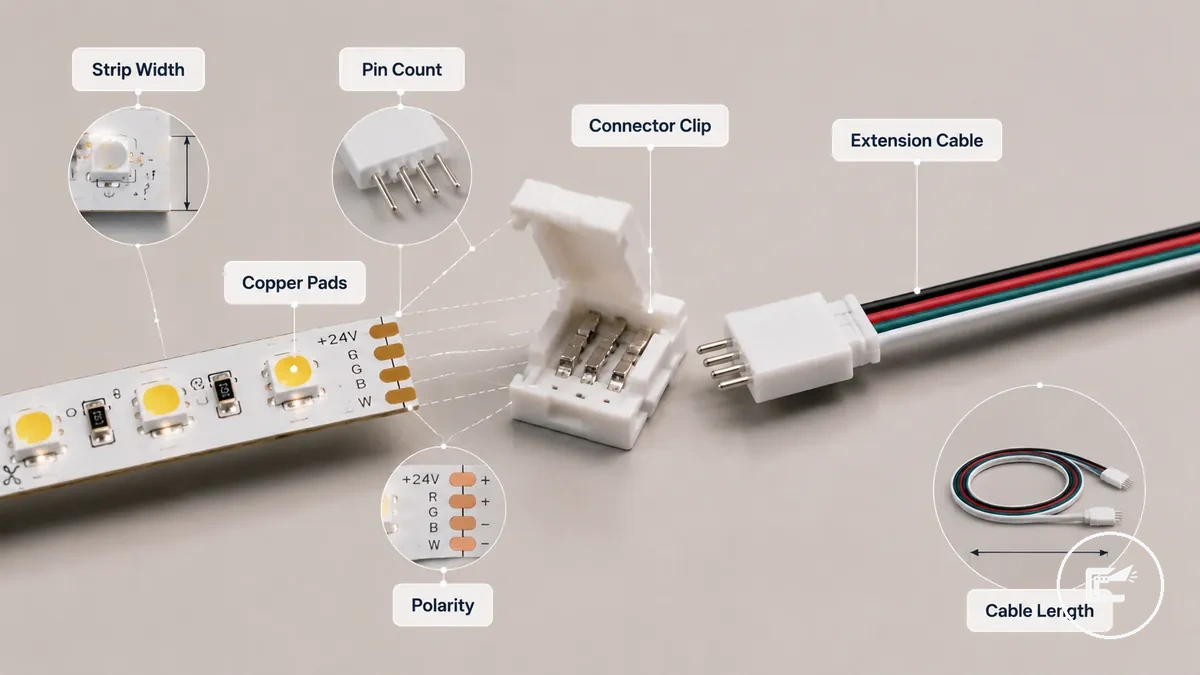

A compatibilidade de conectores depende da correspondência entre conectores e cabos de extensão e as especificações físicas e elétricas da fita de LED. Largura da fita, número de pinos, pastilhas de cobre e polaridade devem estar alinhados com o conector ou cabo de extensão para que a conexão mantenha o encaixe e a continuidade do sinal. A variável de compatibilidade principal nesta seção é a compatibilidade dos conectores.

Os conectores e cabos de extensão devem ser avaliados em relação às especificações da fita de LED já identificadas anteriormente no processo de compatibilidade. Um conector pode parecer fisicamente adequado, mas ainda falhar eletricamente se o número de pinos, o alinhamento da polaridade ou o contato com as pastilhas de cobre não corresponderem à configuração da fita.

A compatibilidade de conectores e cabos de extensão é mais fácil de avaliar quando os pontos de encaixe visíveis são identificados antes de comparar produtos. A imagem abaixo indica os atributos que geralmente determinam se um conector ou cabo de extensão pode se alinhar corretamente com a fita de LED.

Fatores adicionais, como revestimento à prova d'água, formato do conector e comprimento da extensão, podem influenciar a qualidade da conexão. Fitas revestidas podem exigir estilos de contato compatíveis, enquanto trechos mais longos de cabo de extensão podem afetar a continuidade do sinal ou a confiabilidade, dependendo do projeto do cabo, do alinhamento da polaridade e das condições de instalação.

A compatibilidade de conectores e cabos de extensão pode ser organizada por meio da seguinte comparação de verificações de encaixe e continuidade. Esta seção tem foco na correspondência de atributos, e não na execução da conexão. Para métodos de corte, emenda e conexão, consulte cutting and connecting strips.

Fator do conector	Condição de correspondência	Risco se incorreto	Verificar antes de comprar
Largura da fita	Tamanho do conector corresponde à largura da fita	Ajuste físico inadequado	Comparar dimensões da fita e do conector
Número de pinos	Posições dos pinos correspondem ao layout da fita	Problemas de continuidade de sinal	Verificar configuração dos pinos
Pastilhas de cobre	Pontos de contato alinhados corretamente	Contato elétrico incompleto	Verificar disposição das pastilhas
Polaridade	Caminhos positivo e negativo alinhados	A conexão pode não funcionar como esperado	Confirmar marcações de polaridade
Revestimento à prova d'água	Conector adequado ao tipo de superfície da fita	Qualidade de contato reduzida	Verificar compatibilidade do revestimento
Comprimento da extensão	Comprimento do cabo adequado à aplicação	Preocupações com continuidade de sinal ou confiabilidade	Avaliar requisitos da extensão

Largura da fita, número de pinos e tipo de contato

O encaixe do conector depende do alinhamento físico entre a fita de LED e a interface do conector. Largura da fita, número de pinos, tipo de contato, espaçamento das pastilhas e marcações de polaridade atuam em conjunto para determinar se um conector pode manter contato elétrico e firmeza. A largura visível por si só pode não confirmar a compatibilidade, pois o layout dos pinos e as superfícies de contato podem variar. A variável de compatibilidade principal nesta seção é o alinhamento físico do conector.

A largura da fita, o número de pinos e o tipo de contato podem ser organizados por meio das verificações de atributos abaixo. A tabela destaca as características visíveis que influenciam o encaixe, o alinhamento e a continuidade antes que o formato do conector ou o método de instalação se tornem relevantes.

Atributo	O que comparar	Efeito na compatibilidade
Largura da fita	Largura da PCB e tamanho da abertura do conector	Influencia o encaixe físico e a fixação do conector
Número de pinos	Número de contatos do conector e pinos da fita	Afeta o alinhamento e a continuidade do sinal
Espaçamento das pastilhas	Distância e posição das pastilhas de cobre	Pode afetar o alinhamento do contato
Marcações de polaridade	Indicadores de orientação positiva e negativa	Ajuda a manter a continuidade do contato quando alinhado corretamente
Tipo de contato	Estilo de contato e método de engate da pastilha	Pode influenciar a qualidade do contato elétrico

Conforme introduzido na seção anterior sobre conectores, o encaixe físico e o contato elétrico devem ser avaliados em conjunto. Larguras de fita incomuns, revestimentos protetores ou estilos de contato alternativos podem exigir comparação adicional, pois a fixação do conector e a qualidade do contato podem variar conforme a construção do produto. Um conector não deve ser considerado compatível apenas pela largura da fita quando o número de pinos, o espaçamento das pastilhas ou as marcações de polaridade forem diferentes.

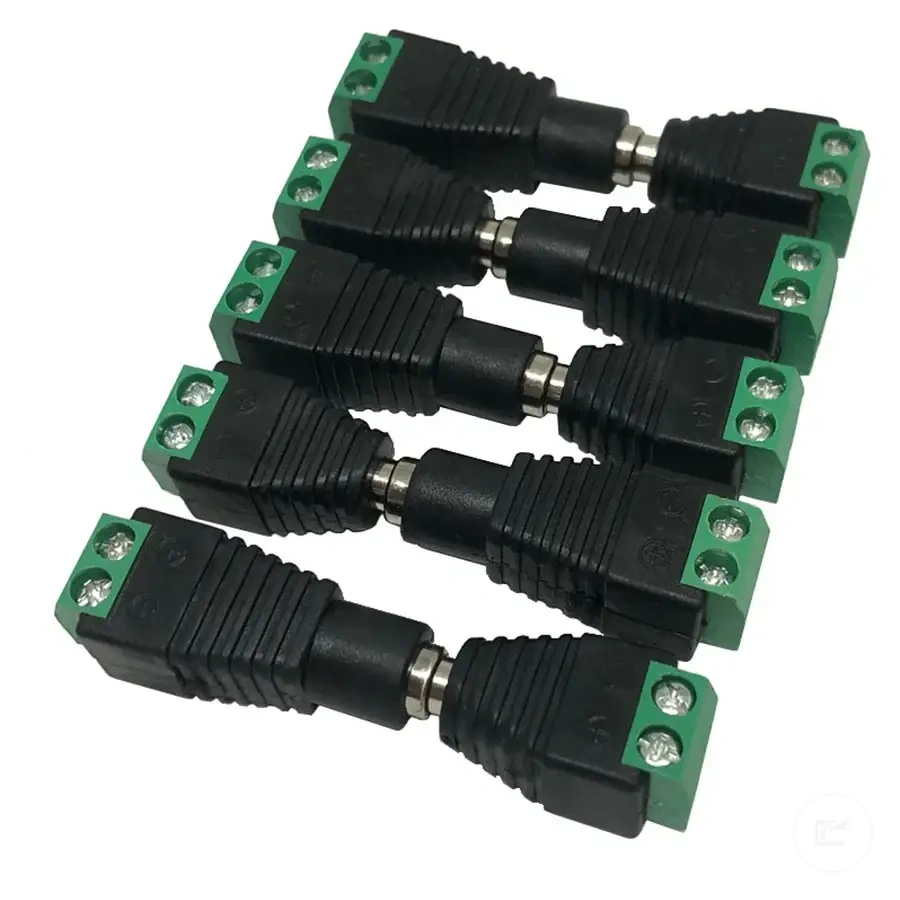

Conectores fita-a-fita, fita-a-fio e fio-a-fio

Quando uma configuração de fita de LED precisa continuar ao longo da mesma fita, conectar-se a um cabo ou estender um trecho existente, o formato do conector deve seguir o caminho da conexão. Um conector fita-a-fita, um conector fita-a-fio e um conector fio-a-fio desempenham cada um uma função de emenda diferente dentro do mesmo sistema. Atributos físicos como largura da fita, número de pinos e polaridade ainda influenciam se o formato selecionado pode se alinhar corretamente. A variável de compatibilidade principal nesta seção é a seleção do formato do conector de acordo com o caminho da conexão.

Os conectores fita-a-fita, fita-a-fio e fio-a-fio podem ser organizados por meio da comparação abaixo. A comparação tem foco na função que cada tipo de conector desempenha e nas condições que podem afetar a continuidade e o alinhamento.

Tipo de conector	Função da conexão	Condição necessária
Conector fita-a-fita	Une uma seção da fita de LED diretamente a outra seção da fita	O alinhamento dos pinos, a continuidade da polaridade e os atributos correspondentes da fita devem estar alinhados
Conector fita-a-fio	Conecta uma fita de LED a um cabo condutor ou caminho de extensão	O alinhamento dos pinos e a polaridade devem corresponder aos pontos de conexão da fita
Conector fio-a-fio	Une seções de cabo dentro de um caminho de extensão	As conexões dos fios devem manter a continuidade da polaridade ao longo do caminho do circuito

O formato do conector determina a função da conexão, mas a compatibilidade ainda pode depender da largura da fita, do número de pinos, da polaridade e do alinhamento do contato. Conexões de canto e conectores de extensão podem seguir a mesma lógica de caminho de conexão, pois a continuidade depende da manutenção da relação elétrica correta em cada seção emendada. Para execução da conexão, em vez da seleção do formato do conector, consulte cutting and connecting strips.

Conectores de canto e comprimento do cabo de extensão

Conectores de canto e cabos de extensão dependem de alinhamento, polaridade e distância, e não apenas do formato do conector. Quando o caminho de uma fita de LED muda de direção ou se estende além de sua posição original, o conector de canto ou cabo de extensão deve corresponder ao caminho da conexão e aos atributos da fita envolvidos. Orientação, número de pinos e comprimento do cabo podem influenciar se a continuidade é mantida ao longo do layout. A variável de compatibilidade principal nesta seção é a continuidade da conexão baseada no layout.

Conectores de canto e comprimento do cabo de extensão podem ser organizados por meio das verificações abaixo. Essas verificações têm foco nas condições de orientação, distância e posicionamento que podem afetar a compatibilidade dentro do mesmo sistema de fita de LED.

• Orientação do conector de canto: Verifique se o conector em L ou a conexão de canto segue a mudança de direção pretendida e mantém o alinhamento da polaridade.
• Número de pinos: Confirme se os pinos do conector correspondem ao número de pinos da fita para que os caminhos elétricos permaneçam alinhados.
• Largura da fita: Confirme se a interface do conector corresponde à largura da fita usada no layout.
• Raio de curvatura e posicionamento: Espaço limitado ou um raio de curvatura apertado podem afetar o encaixe, dependendo do projeto do conector e das restrições de posicionamento.
• Polaridade do cabo de extensão: Os condutores do cabo de extensão devem manter a continuidade da polaridade ao longo do trecho estendido.
• Comprimento da extensão e queda de tensão: Trechos mais longos de cabo de extensão podem aumentar o risco de queda de tensão, dependendo da tensão da fita, carga, projeto do cabo e condições do trecho.

Conforme introduzido na seção mais ampla sobre conectores, a compatibilidade deve ser avaliada tanto pelo alinhamento físico quanto pela continuidade elétrica. Um conector de canto pode se encaixar no layout, mas ainda depende da contagem correta de pinos e polaridade, enquanto um cabo de extensão pode exigir revisão adicional quando a distância do trecho aumenta. Para execução da conexão, em vez de avaliação de compatibilidade, consulte cutting and connecting strips.

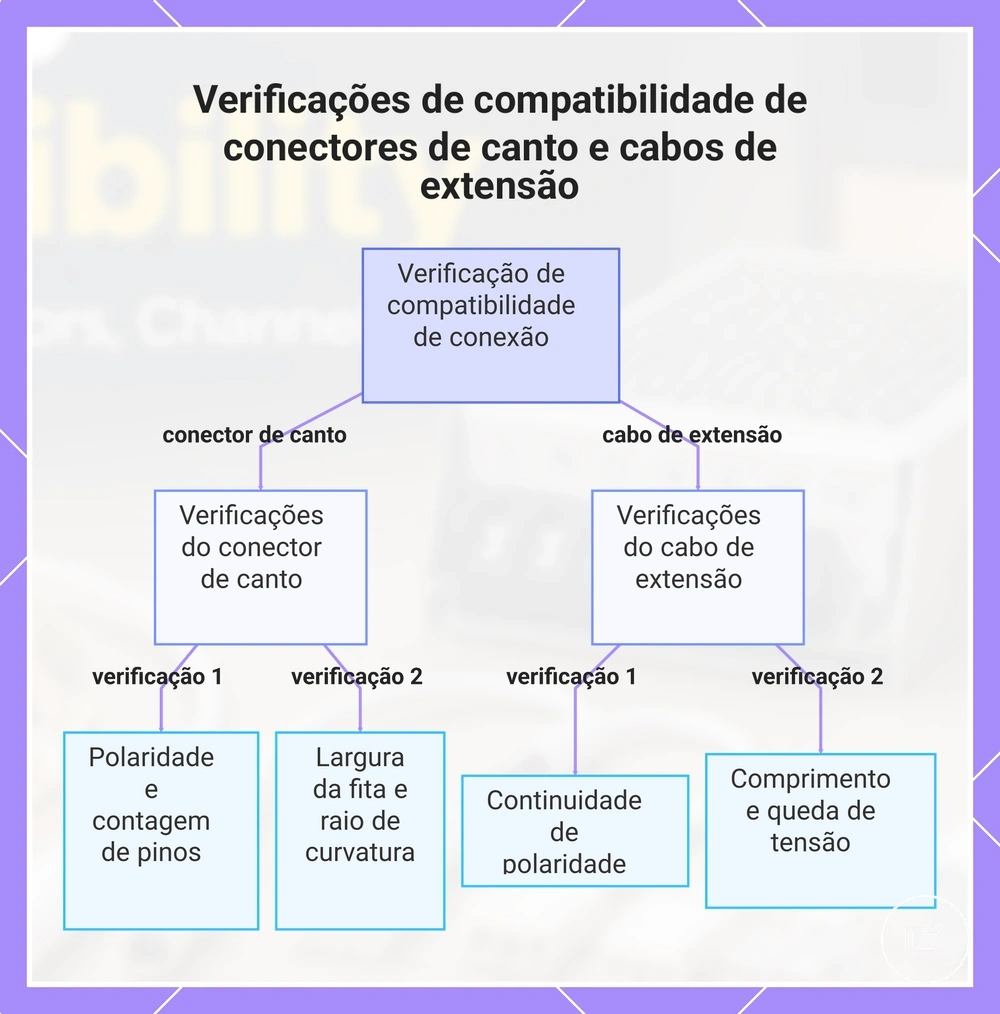

Este gráfico mostra as verificações essenciais para garantir a compatibilidade de conectores de canto e cabos de extensão em sistemas de fitas LED, focando em orientação, polaridade, contagem de pinos, ajuste físico e queda de tensão.

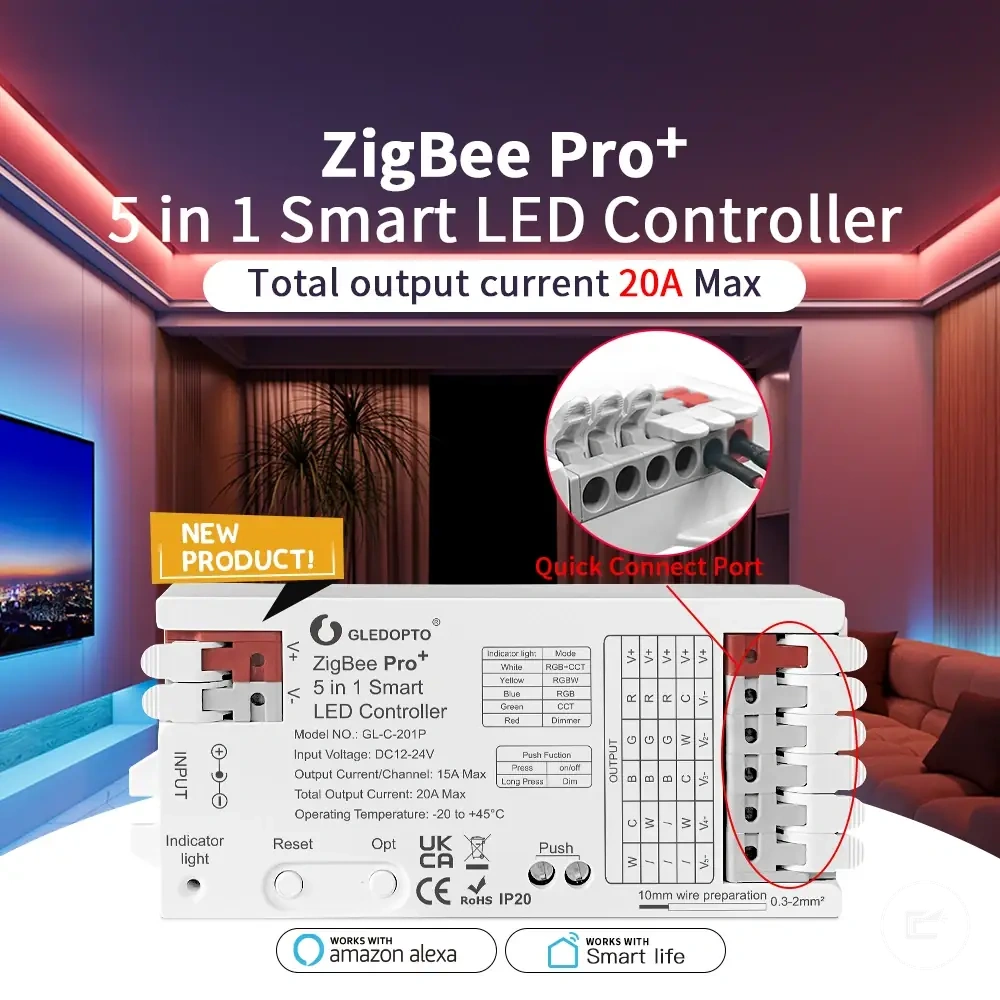

Compatibilidade do controlador com o tipo de fita de LED

A compatibilidade do controlador depende da correspondência entre o tipo de fita de LED e a saída do controlador, o sinal de controle, a tensão e os requisitos de carga. Um controlador que suporta uma categoria de fita pode não operar outra corretamente quando os canais de cor, o número de pinos ou o design do sinal diferem. O tipo de fita de LED determina quais funções do controlador podem ser usadas e quais verificações de compatibilidade permanecem necessárias. A variável de compatibilidade principal nesta seção é a correspondência de sinal entre controlador e fita.

Um controlador atua como unidade de controle entre a fonte de alimentação e a fita de LED, mas sua função depende do design da fita que deve suportar. Conforme descrito em peças dos acessórios explicadas, as funções do controlador variam conforme a categoria da fita, e não apenas pela aparência. Fitas de cor única, branco ajustável, RGB, RGBW e endereçáveis podem exigir saídas de controlador e arranjos de canais diferentes.

A tensão continua sendo uma verificação de compatibilidade importante, mas a correspondência de tensão por si só pode não ser suficiente. Um controlador pode compartilhar a mesma tensão de uma fita de LED e ainda assim não operá-la corretamente quando os canais de cor, o número de pinos ou o sinal de controle não estiverem alinhados com o design da fita. Essa distinção é especialmente relevante ao comparar fitas de LED RGB, RGBW e endereçáveis.

A compatibilidade do controlador com o tipo de fita de LED pode ser organizada por meio da tabela de correspondência abaixo. A tabela destaca a relação entre o tipo de fita, o requisito do controlador, as condições comuns de incompatibilidade e as verificações que ajudam a confirmar a compatibilidade.

Tipo de fita	Requisito do controlador	Incompatibilidade comum	Verificação
Cor única	Controlador dimerizável ou unidade de controle compatível	A saída do controlador não corresponde ao método de controle da fita	Verificar compatibilidade de tensão, carga e controle
Branco ajustável	Controlador que suporta canais de branco ajustáveis	O suporte de canais difere do design da fita	Verificar configuração de canais e número de pinos
RGB	Controlador que suporta canais de cor RGB	Incompatibilidade de canais de cor	Verificar saída de canais e alinhamento de pinos
RGBW	Controlador que suporta saída de canais RGBW	Suporte de canal branco ausente ou incompatível	Verificar número de canais e saída de controle
Endereçável	Controlador que suporta o sinal de dados necessário	Incompatibilidade de sinal de controle	Verificar tipo de sinal, tensão e suporte do controlador

A classificação de corrente também deve ser comparada com a carga esperada da fita, pois a capacidade do controlador pode variar conforme o design. Quando tensão, canais de saída, sinal de controle e classificação de corrente estiverem alinhados com o tipo de fita de LED, a compatibilidade do controlador pode favorecer o comportamento de controle pretendido.

Tipo de cor, número de pinos e sinal de controle

O tipo de cor, o número de pinos e o sinal de controle determinam se um controlador pode operar corretamente uma fita de LED. A correspondência do controlador depende de como a fita utiliza os canais de cor e de como esses canais se conectam à saída do controlador. Fitas de cor única, branco ajustável, RGB, RGBW e endereçáveis usam diferentes arranjos de canais e requisitos de sinal, tornando a correspondência de controle de cor a variável de compatibilidade principal nesta seção.

O tipo de cor, o número de pinos e o sinal de controle podem ser organizados por meio da comparação abaixo. A comparação mostra como o número de canais, o tipo de saída do controlador, a polaridade e o tratamento do sinal influenciam as condições de compatibilidade para diferentes tipos de fita de LED.

Tipo de LED	Requisito do controlador	Condição de compatibilidade
Cor única	Saída do controlador projetada para controle de canal único	Número de pinos, polaridade e tipo de saída devem estar alinhados com o design da fita
Branco ajustável	Controlador que suporta canais de luz branca emparelhados	Tipo de canal, polaridade e ordem da fiação devem corresponder à saída do controlador
RGB / RGBW	Controlador que suporta múltiplos canais de cor	Número de pinos e arranjo de canais devem corresponder ao layout da fita
Endereçável	Controlador que suporta a linha de dados e o sinal de controle necessários	Tipo de sinal, manuseio da linha de dados e compatibilidade do controlador podem variar conforme o design

Conforme introduzido na seção de compatibilidade do controlador, o número de pinos por si só não confirma a compatibilidade. Uma fita e um controlador podem compartilhar um layout de conector semelhante, mas o tipo de saída do controlador, o arranjo de polaridade, o número de canais e o sinal de controle ainda precisam estar alinhados. Fitas endereçáveis podem exigir verificação adicional, pois a comunicação da linha de dados e o tratamento do sinal podem variar entre tipos de LED e designs de controlador.

Correspondência de carga entre fonte de alimentação e controlador

A correspondência de carga entre fonte de alimentação e controlador depende da capacidade do controlador de lidar com a carga elétrica entre a fonte de alimentação e a fita de LED. Mesmo quando uma fonte de alimentação pode suportar a carga da fita, o controlador pode se tornar o componente limitante se sua tensão, amperagem, classificação de corrente ou classificação de potência for inferior à carga conectada. A carga do controlador é a variável de compatibilidade principal nesta seção.

A correspondência de carga entre fonte de alimentação e controlador pode ser organizada por meio de uma comparação simples de carga. O exemplo abaixo destaca como a classificação do controlador deve ser comparada com a carga da fita antes de assumir que a capacidade da fonte de alimentação, por si só, determina a compatibilidade.

Exemplo de minicálculo: Carga da fita = 48 W; Classificação de potência do controlador = 60 W; Capacidade da fonte de alimentação = 100 W. Neste exemplo, a classificação do controlador pode acomodar a carga da fita porque o limite do controlador permanece acima da carga conectada. Se a classificação do controlador for inferior à carga da fita, podem ocorrer problemas de compatibilidade mesmo quando a capacidade da fonte de alimentação parecer suficiente.

A carga do canal também deve ser verificada para controladores que gerenciam múltiplas saídas, pois a distribuição da carga pode variar conforme o tipo de canal e a configuração da fita. Quando a carga do controlador se aproxima de seu limite nominal, o comportamento de dimerização, o risco de aquecimento ou o desempenho do controle podem variar dependendo da fita de LED e da carga do canal. Para considerações mais amplas sobre limites de carga e segurança, consulte power and heat safety.

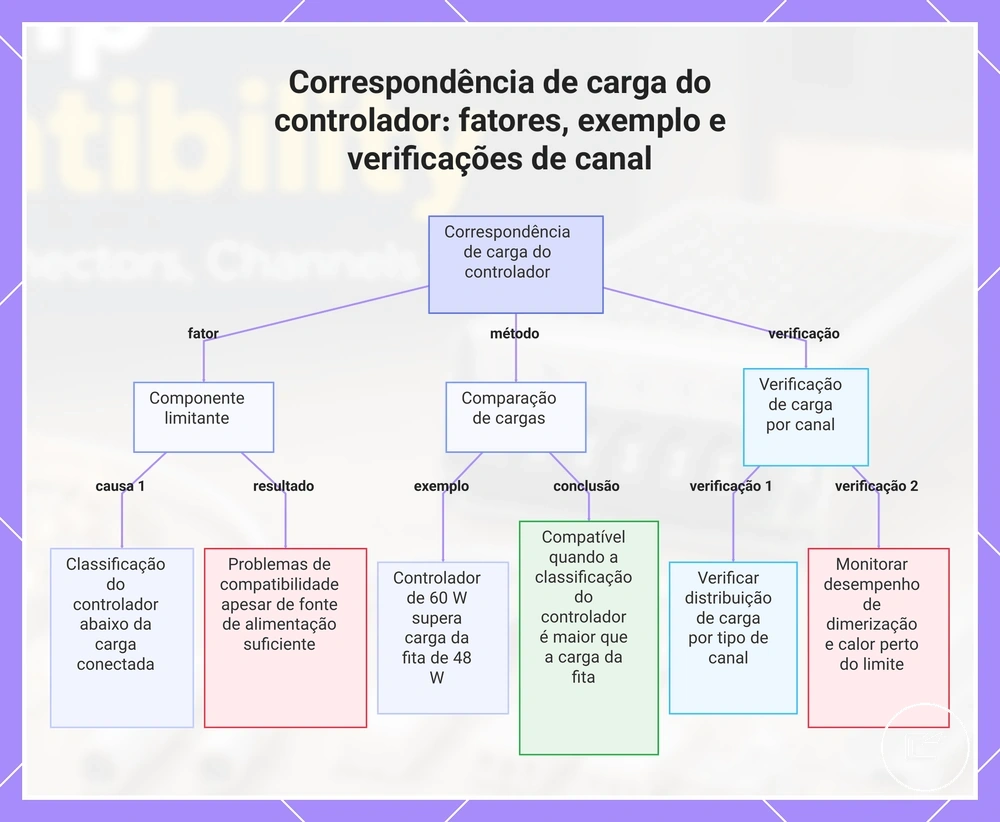

Este gráfico mostra os principais fatores para corresponder a carga do controlador com a fonte de alimentação e a carga da fita, incluindo um exemplo de comparação de cargas e verificações de carga por canal.

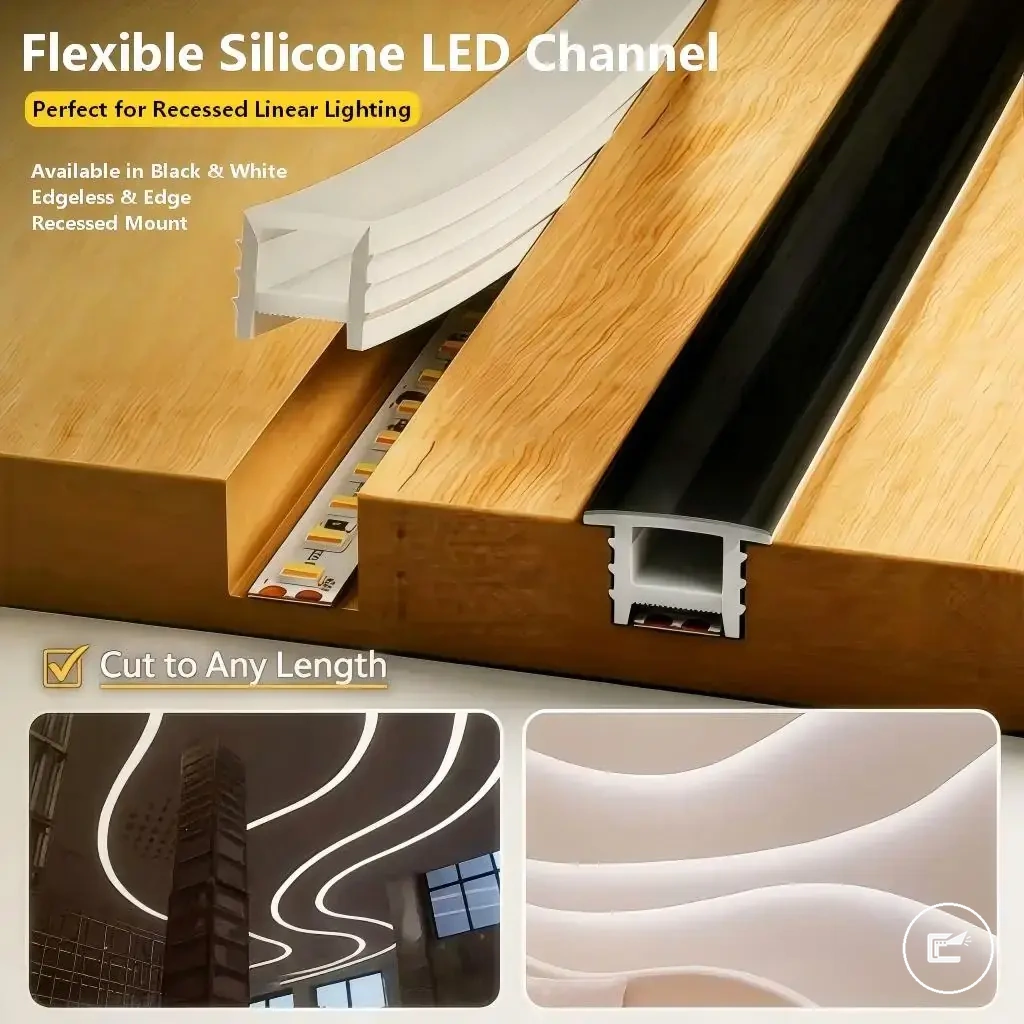

Ajuste do perfil e difusor para fitas de LED

O ajuste do perfil e difusor para fitas de LED depende da correspondência das dimensões do perfil de alumínio com a fita de LED e da garantia de que a tampa do difusor tenha folga suficiente acima dos LEDs. A largura interna, a profundidade interna, a largura da fita e o perfil do difusor devem ser avaliados em conjunto, pois o encaixe físico afeta o posicionamento da fita, a dispersão da luz e o espaço disponível para dissipação de calor. O ajuste do perfil e difusor é a variável de compatibilidade principal nesta seção.

Um perfil de alumínio organiza como a fita de LED se assenta dentro do perfil, enquanto a tampa do difusor determina o espaço entre os LEDs e a superfície visível. A largura interna controla se a fita pode caber dentro do perfil, e a profundidade interna influencia a folga do difusor e como a dispersão da luz pode se apresentar através da tampa. A dissipação de calor também pode variar dependendo do material do perfil, do fluxo de ar e das condições de instalação.

O ajuste do perfil e difusor para fitas de LED é mais fácil de avaliar quando a relação da seção transversal entre largura, profundidade, folga do difusor e espaço para dissipação de calor é visível. A imagem abaixo esclarece como esses atributos interagem dentro do perfil.

Um exemplo prático é uma fita que cabe dentro da largura interna do perfil, mas fica muito próxima da tampa do difusor devido à profundidade interna limitada. Nessa situação, a densidade dos LEDs, o perfil do difusor e a folga podem influenciar pontos quentes visíveis ou a dispersão da luz, mesmo que a fita se encaixe fisicamente. Quando o espaço para dissipação de calor é limitado, a dissipação térmica também pode variar conforme o design do perfil e o contexto da instalação. Para considerações mais amplas relacionadas ao calor, consulte power and heat safety.

O ajuste do perfil e difusor para fitas de LED pode ser organizado por meio das seguintes verificações de encaixe. A tabela destaca como as dimensões do perfil, as características da fita e a folga do difusor influenciam a compatibilidade.

Fator do perfil	Condição da fita	Efeito no encaixe ou na luz	Verificação
Largura interna	Largura da fita se aproxima da largura do perfil	Pode afetar o encaixe físico	Comparar largura do perfil e largura da fita
Profundidade interna	Espaço limitado acima dos LEDs	Pode afetar a folga do difusor e pontos quentes	Verificar distância do LED ao difusor
Perfil do difusor	Diferentes designs de difusor	Pode influenciar a dispersão da luz	Verificar compatibilidade do perfil
Densidade de LEDs	Maior concentração de LEDs	Pode alterar a visibilidade de pontos quentes	Avaliar relação entre profundidade e difusor
Folga do adesivo	Base da fita e superfície de montagem	Pode afetar o assentamento dentro do perfil	Confirmar espaço de instalação disponível
Clipes de montagem e espaço térmico	Disposição da instalação do perfil	Pode influenciar o encaixe e a dissipação de calor	Revisar perfil e condições de montagem

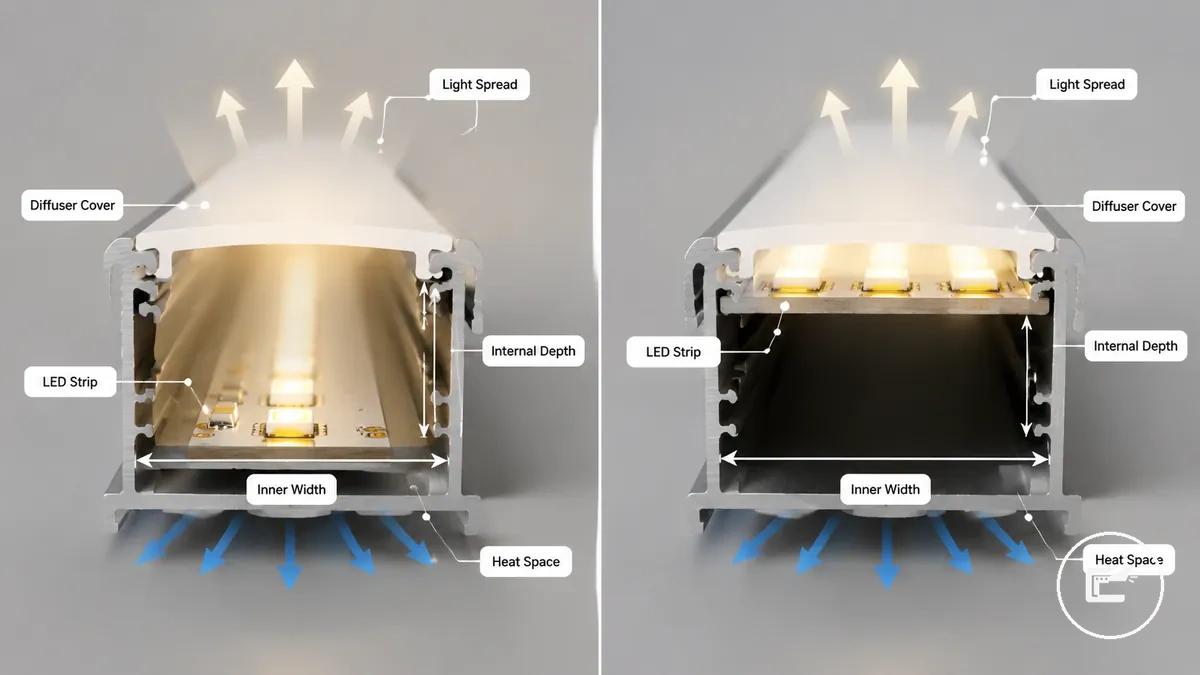

Largura interna do perfil, profundidade e posicionamento da fita

A largura interna do perfil, a profundidade e o posicionamento da fita dependem da comparação das dimensões reais do perfil com as dimensões da fita de LED antes da fixação do difusor. A largura interna do perfil deve ser verificada em relação à largura da PCB e à folga da fita, enquanto a profundidade do perfil deve ser analisada em relação à altura do LED, à espessura da base adesiva e ao espaço de posicionamento disponível. As dimensões reais determinam se a fita pode se assentar corretamente dentro do perfil, tornando a folga dimensional a variável de compatibilidade principal nesta seção.

A largura interna do perfil, a profundidade e o posicionamento da fita podem ser organizados por meio das verificações de dimensionamento abaixo. A tabela tem foco em medições locais que ajudam a verificar as condições de posicionamento da fita antes da fixação do difusor.

Medição	O que verificar	Por que é importante
Largura interna do perfil	Comparar largura interna com a largura da PCB	Ajuda a determinar a folga da fita e o espaço de posicionamento
Largura da PCB	Verificar largura da fita em relação às dimensões do perfil	Pode afetar se a fita pode se assentar dentro do perfil
Folga das pastilhas de solda	Analisar a folga ao redor dos pontos de conexão	Pode influenciar as condições locais de encaixe
Altura do LED	Comparar altura do componente com a profundidade do perfil	Pode afetar a folga vertical disponível
Base adesiva	Verificar espessura do verso e posição de assentamento	Pode influenciar o posicionamento da fita dentro do perfil
Profundidade do perfil	Verificar profundidade do perfil e folga da fita	Ajuda a avaliar o espaço de posicionamento antes da fixação do difusor
Espaço do clipe de montagem	Verificar posição do clipe e espaço disponível	Pode influenciar a tolerância de posicionamento dependendo do design do perfil

Conforme introduzido na seção principal sobre perfis, as verificações dimensionais devem ter foco na folga mensurável, em vez de suposições sobre compatibilidade. A tolerância de posicionamento, a folga das pastilhas de solda, a altura do LED e o espaço do clipe de montagem podem variar conforme as dimensões do fabricante e o formato do perfil. Logo, o encaixe deve ser verificado por meio de medições reais, em vez de compatibilidade presumida.

Profundidade do difusor, dispersão da luz e espaço térmico

A profundidade do difusor afeta a dispersão da luz, o espaço térmico e a folga dentro do perfil da fita de LED. A distância entre os LEDs e a tampa do difusor pode influenciar como os pontos quentes aparecem, enquanto a opacidade e a densidade de LEDs podem alterar a uniformidade da difusão da luz. A tampa de encaixe também precisa de folga suficiente para fechar sem pressionar a fita, tornando a folga do difusor a variável de compatibilidade principal nesta seção.

A profundidade do difusor, a dispersão da luz e o espaço térmico podem ser organizados por meio da comparação abaixo. A comparação mostra como a folga reduzida e a folga maior do difusor podem afetar a visibilidade de pontos quentes, o encaixe da tampa e o espaço térmico disponível.

Folga do difusor	Condição	Possível resultado
Folga reduzida	LEDs posicionados próximos à tampa do difusor	Pontos quentes podem ser mais visíveis e a folga para o encaixe pode ser reduzida
Folga maior	Maior distância entre os LEDs e a tampa do difusor	A dispersão da luz pode parecer mais suave, dependendo da opacidade, densidade de LEDs e profundidade do perfil
Espaço térmico limitado	A profundidade do perfil deixa pouco espaço ao redor da fita e da tampa	O espaço térmico pode exigir análise mais detalhada, pois a folga e as condições do material podem variar

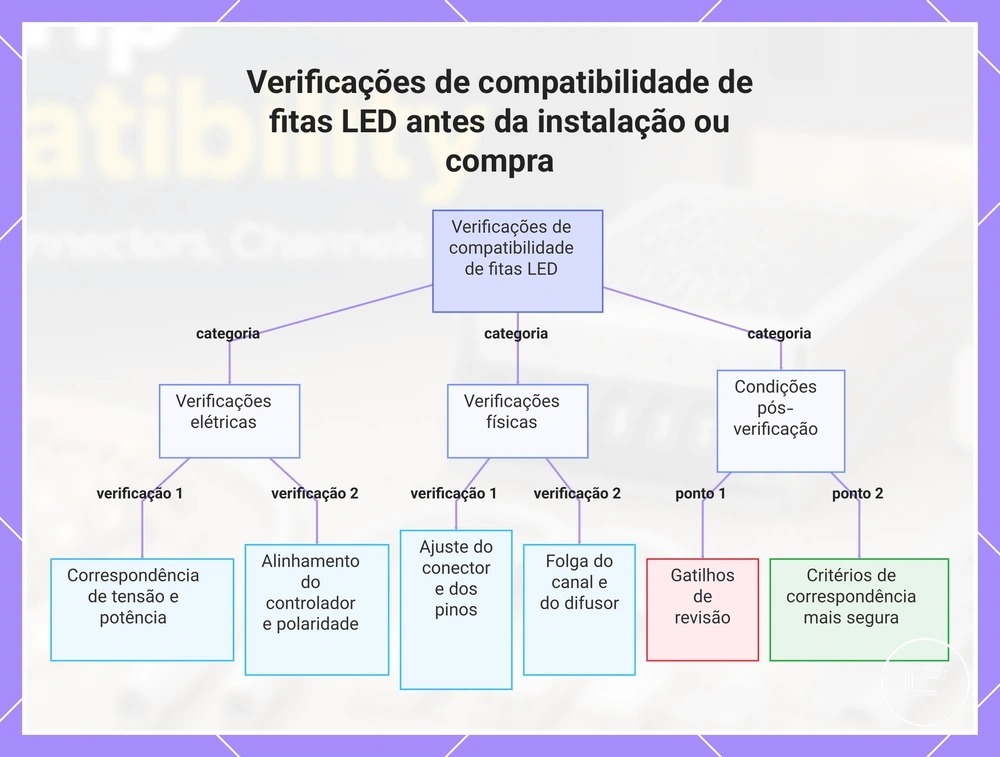

Verificações de compatibilidade antes da instalação ou compra

As verificações de compatibilidade antes da instalação ou compra devem analisar a fita de LED, a fonte de alimentação, o controlador, os conectores, as extensões e os componentes do perfil como um sistema conectado. Um componente pode parecer adequado, mas ainda assim criar problemas de compatibilidade quando tensão, classificações, layout de pinos, polaridade ou folgas físicas não estiverem alinhados. Esta lista de verificação de compatibilidade consolida os pontos finais de decisão antes da seleção ou instalação e controla a variável de compatibilidade para esta seção.

A lista de verificação de compatibilidade reúne as verificações de fonte de alimentação, conector, controlador e perfil abordadas anteriormente, sem repetir suas explicações detalhadas. Cada item usa uma condição e uma indicação de decisão para ajudar a verificar a compatibilidade antes que um componente seja escolhido ou instalado.

Se uma configuração já apresentar cintilação, seções mortas, comportamento de controle irregular, sinais de superaquecimento ou problemas de energia inexplicados, as verificações de compatibilidade devem ser interrompidas até que a causa seja analisada. Para preocupações não resolvidas sobre fiação ou sinal, consulte solução de problemas de conexão antes de assumir que um acessório diferente é necessário.

• Tensão: Se os rótulos de tensão da fita, da fonte de alimentação e do controlador corresponderem, continue a verificação; se diferirem, reavalie a seleção do componente.
• Potência da fonte de alimentação: Se a capacidade disponível exceder a carga esperada, continue a avaliação; se a capacidade parecer limitada, revise novamente o requisito de energia.
• Classificação do controlador: Se a classificação do controlador suportar a carga conectada, continue; se as classificações parecerem inferiores à demanda esperada, reconsidere a correspondência.
• Largura do conector: Se a largura do conector corresponder à largura da fita, continue; se o encaixe parecer folgado ou restrito, verifique as dimensões.
• Número de pinos: Se o número de pinos estiver alinhado com a configuração da fita, continue; se os layouts de pinos diferirem, confirme a compatibilidade antes de prosseguir.
• Polaridade: Se as marcações de polaridade permanecerem alinhadas ao longo do caminho de conexão, continue; se as marcações não estiverem claras, verifique a orientação antes do uso.
• Comprimento da extensão: Se o comprimento do cabo for adequado ao layout, continue; se o trecho se tornar mais longo, revise as possíveis limitações relacionadas à tensão.
• Tamanho do perfil: Se o tamanho do perfil acomodar a fita e o espaço de montagem, continue; se a folga for limitada, revise as condições de encaixe.
• Folga do difusor: Se a folga do difusor permanecer adequada acima dos LEDs, continue; se a folga for reduzida, reavalie o encaixe e as expectativas de dispersão da luz.
• Método de montagem e limites de segurança: Se as condições de montagem suportarem posicionamento estável e espaço térmico, continue; se surgirem preocupações com tensão, danos ou calor, revise a configuração antes da instalação.

Reveja a compatibilidade quando os rótulos estiverem ausentes, quando um único componente tiver sido substituído sem revisar o restante do sistema, ou quando alterações afetarem o comprimento da extensão, o tamanho do perfil, a folga do difusor ou os requisitos de energia. Uma correspondência de componente mais segura pode ser apropriada quando as classificações estão próximas de seus limites, a polaridade não pode ser confirmada ou o encaixe físico permanece incerto. Para suporte adicional à decisão antes de escolher uma abordagem de energia, consulte comparação de métodos de energia.

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

Este gráfico agrupa as verificações essenciais de compatibilidade para sistemas de fitas LED em condições elétricas, físicas e pós-verificação para ajudar a verificar o alinhamento dos componentes antes da instalação.
