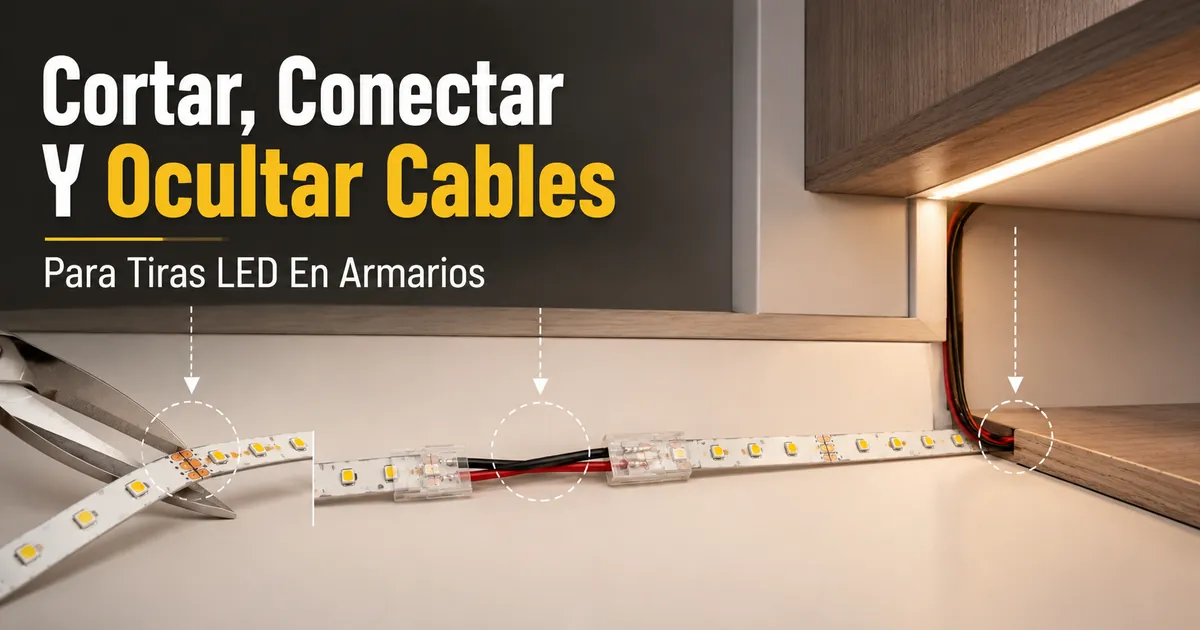

Instalación de cables de tiras LED en armarios
La instalación de cables de tiras LED en armarios consiste en encaminar, unir y sujetar los cables de las tiras LED para que la iluminación del armario pueda seguir la forma del armario. El alcance incluye puntos de corte, almohadillas de cobre, conectores, cable de extensión, giros en esquinas, colocación de cubiertas para cables, clips para cables y comprobaciones de polaridad dentro de un recorrido de cableado específico del armario.
Cuando una tira de luz cruza un espacio del armario, gira alrededor de un borde interior o necesita llegar a una posición de entrada de alimentación, la ruta del cable afecta la visibilidad, el acceso y la estabilidad de la conexión. Un clip conector puede cerrarse sobre la tira, pero el contacto correcto aún depende del tipo de tira, el número de pines, la alineación de las almohadillas de cobre y la polaridad. Esta página se centra en el cableado de tiras de bajo voltaje, no en el dimensionamiento general del sistema de alimentación ni en un proceso completo de montaje bajo el armario. Para el contexto más amplio de la categoría, consulte accesorios para tiras LED e iluminación de armarios.
El problema principal es que un acabado limpio del armario puede ocultar conexiones débiles si los cables se presionan, doblan o atrapan sin acceso para inspección. Un plan más seguro mantiene cada conector, cable de extensión, conector de esquina, cubierta para cables y clips de cable lo suficientemente accesibles para revisiones posteriores cuando la disposición del armario lo permita. El siguiente paso es comprender dónde comienzan los puntos de corte y los conceptos básicos de conexión.
Qué cambia cuando se cortan y reconectan las tiras LED
Una tira LED cortada y reconectada puede seguir funcionando cuando la línea de corte, las almohadillas de cobre, la polaridad y el contacto del conector son correctos. El corte debe realizarse dentro de una sección cortable marcada, no en una parte no marcada de la cinta LED.
Un corte separa la tira LED en segmentos y expone las almohadillas de cobre que permiten la reconexión. Las marcas de polaridad, como la marca de positivo y la marca de negativo, deben coincidir con el conector o la ruta del cable para que la continuidad del circuito pueda continuar a través de la tira reconectada. El respaldo adhesivo y el recubrimiento de la tira también pueden afectar cómo se asientan las almohadillas dentro de un conector, ya que una exposición deficiente de las almohadillas puede debilitar el contacto del conector.
Cortar cambia el extremo utilizable, las opciones de recorrido y el punto de conexión, pero por sí solo no corrige una fuente de alimentación, un controlador o una falta de coincidencia del tipo de tira. Ante esas limitaciones, consulte compatibilidad de conectores y alimentación antes de considerar que una tira reconectada está lista para la instalación en el armario.

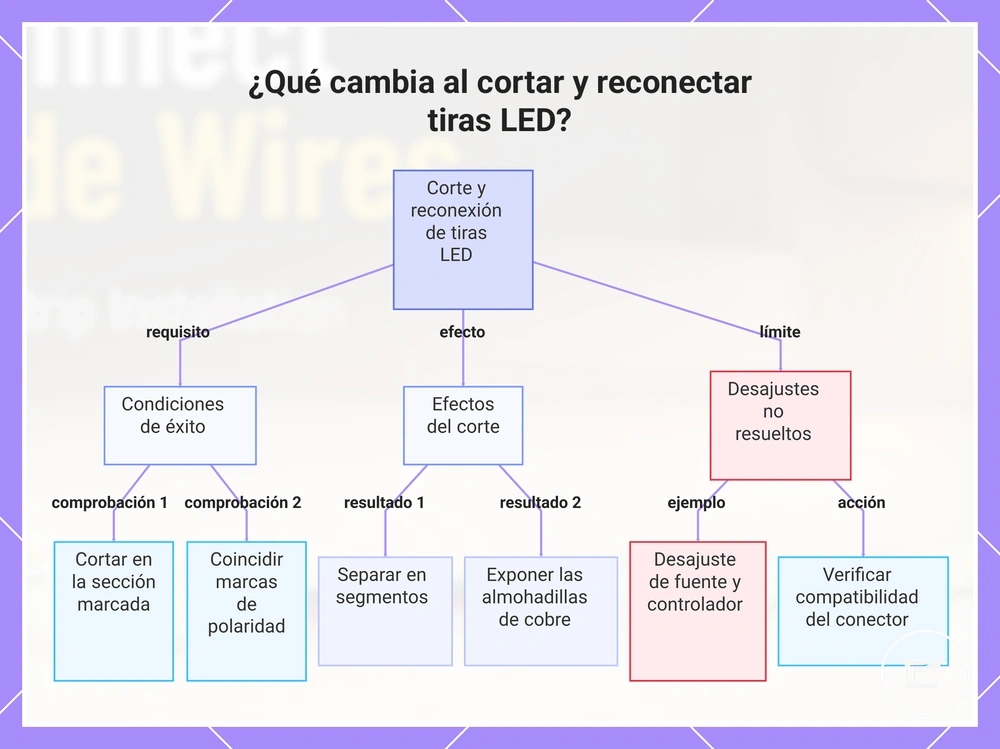

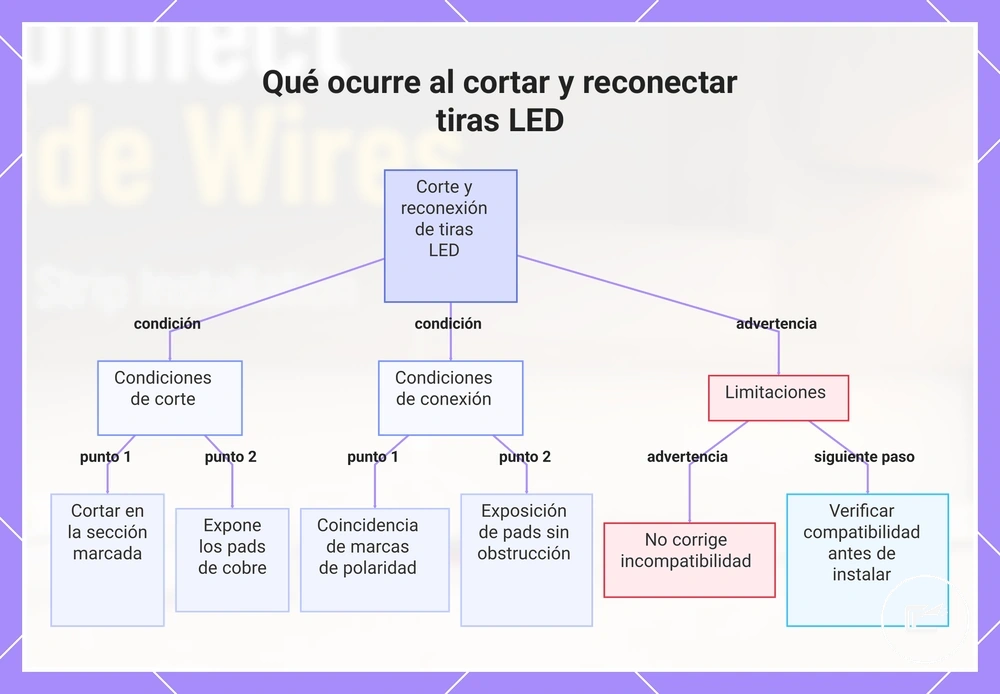

Este gráfico muestra las condiciones para una reconexión exitosa, los efectos del corte y las limitaciones que requieren comprobaciones adicionales.
Qué cambia cuando se cortan y reconectan las tiras LED
Una tira LED cortada y reconectada puede seguir funcionando cuando la línea de corte, las almohadillas de cobre, la polaridad y el contacto del conector son correctos. El corte debe realizarse dentro de una sección cortable marcada, no en una parte no marcada de la cinta LED.
Un corte separa la tira LED en segmentos y expone las almohadillas de cobre que permiten la reconexión. Las marcas de polaridad, como la marca de positivo y la marca de negativo, deben coincidir con el conector o la ruta del cable para que la continuidad del circuito pueda continuar a través de la tira reconectada. El respaldo adhesivo y el recubrimiento de la tira también pueden afectar cómo se asientan las almohadillas dentro de un conector, ya que una exposición deficiente de las almohadillas puede debilitar el contacto del conector.
Cortar cambia el extremo utilizable, las opciones de recorrido y el punto de conexión, pero por sí solo no corrige una fuente de alimentación, un controlador o una falta de coincidencia del tipo de tira. Ante esas limitaciones, consulte compatibilidad de conectores y alimentación antes de considerar que una tira reconectada está lista para la instalación en el armario.
Este gráfico muestra las condiciones clave para reconectar correctamente una tira LED después de cortarla, junto con las limitaciones y las comprobaciones necesarias.

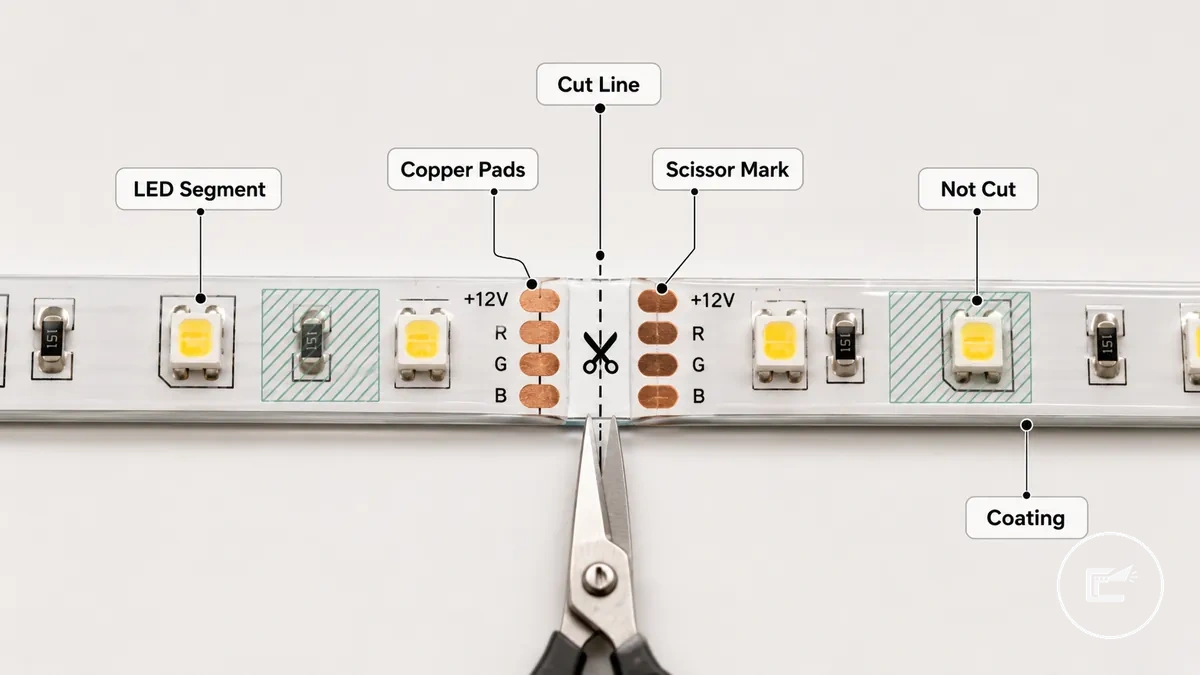

Corte de secciones de tiras LED en las almohadillas de cobre correctas
El corte de secciones de tiras LED comienza en la línea de corte marcada, no a través de un segmento LED o un área no marcada. El punto de corte utilizable es la marca de tijeras junto a las almohadillas de cobre marcadas.
Las almohadillas de cobre son las áreas de contacto expuestas que permiten el contacto posterior del conector o el uso de la almohadilla de soldadura cuando el tipo de tira admite la reconexión. Una sección marcada puede mostrar una marca de tijeras, una línea de corte punteada o almohadillas emparejadas a lo largo de la cinta LED. El recubrimiento de la tira puede ocultar o endurecer el área de la almohadilla, por lo que la exposición de la almohadilla puede necesitar una revisión cuidadosa antes de que un conector pueda sujetarla.
El corte de secciones de tiras LED en las almohadillas de cobre correctas depende de ver la línea de corte, las almohadillas de cobre, la dirección de las tijeras y las zonas de no corte antes de realizar cualquier corte. La imagen etiqueta el área de corte segura, y los pasos deben utilizarse solo después de desconectar la tira de la alimentación.
- Encuentre la marca de tijeras o la línea de corte en la sección marcada y evite cortar a través del segmento LED, ya que eso puede dañar la ruta del circuito utilizable.
- Verifique que las almohadillas de cobre sean visibles en ambos lados de la línea de corte y evite un punto donde el recubrimiento bloquee la exposición de la almohadilla.
- Alinee unas tijeras afiladas o una herramienta de corte adecuada a lo largo de la línea de corte y mantenga la hoja recta para reducir el riesgo de un borde de almohadilla inclinado o dañado.
- Realice un corte recto a través del área marcada de la almohadilla de cobre y evite torcer la tira, ya que un extremo doblado puede debilitar el contacto posterior del conector.
- Inspeccione el borde limpio después del corte y no trate una almohadilla dañada o un corte no marcado como reconectable de forma fiable sin verificar el tipo de tira y la superficie de contacto.

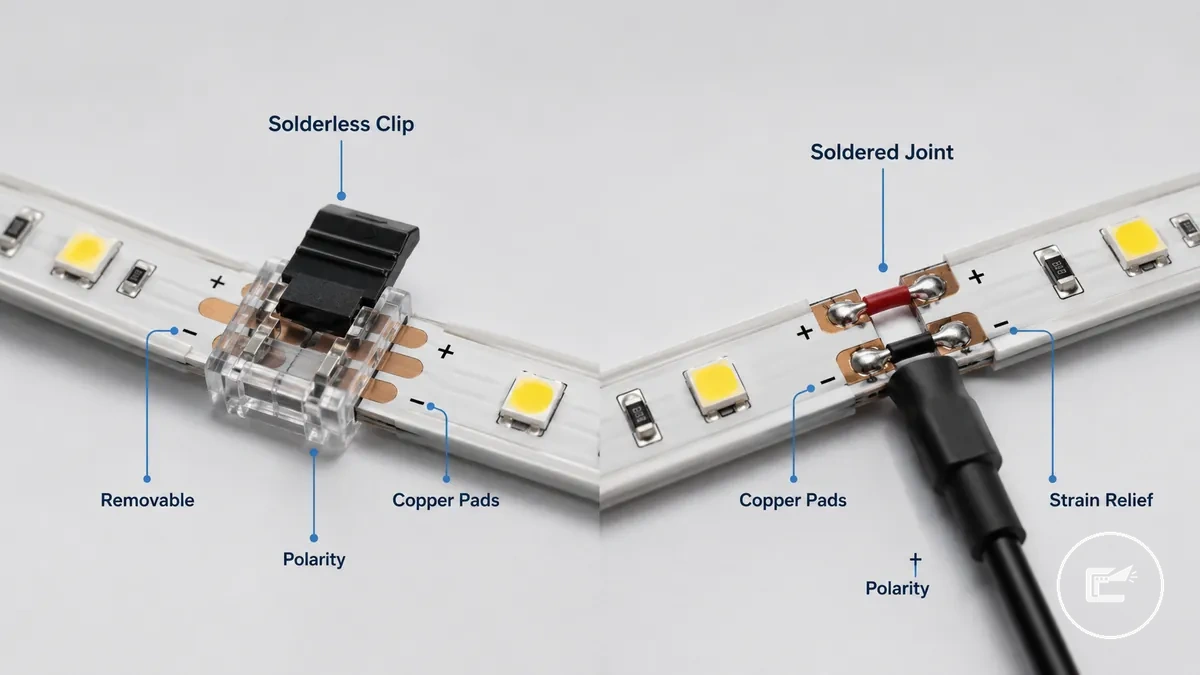

Reconexión de tiras LED cortadas con conectores sin soldadura o soldadura
La reconexión de tiras LED cortadas depende del acceso, la posibilidad de desmontaje y el estado de los extremos cortados. Un conector sin soldadura puede ser adecuado para uniones accesibles que puedan necesitar reabrirse, mientras que la soldadura puede ser adecuada para uniones fijas cuando el acceso y la habilidad lo permiten. Ambos métodos requieren una alineación correcta de las almohadillas de cobre, lo que convierte a los conectores sin soldadura y a la soldadura en métodos condicionales.
Un conector sin soldadura utiliza un clip conector para sujetar la sección de la tira contra las almohadillas de cobre. Los diseños de conectores de tira a tira unen dos extremos cortados directamente, mientras que un conector de tira a cable conecta la tira a los cables conductores. Se requiere un contacto correcto de las almohadillas de cobre y una polaridad coincidente antes de cerrar el clip conector. Las almohadillas desalineadas o la polaridad invertida pueden impedir que la conexión funcione según lo previsto.
La reconexión de tiras LED cortadas con conectores sin soldadura o soldadura es más fácil de entender cuando los puntos de contacto y las diferencias de alineación son visibles. La imagen compara la alineación de las almohadillas, las marcas de polaridad y las consideraciones de alivio de tensión para ambos métodos.
La soldadura y los conectores sin soldadura implican diferentes compromisos. Una unión soldada puede ofrecer mayor durabilidad cuando el contacto de las almohadillas de cobre es limpio y el alivio de tensión está gestionado, pero generalmente requiere más habilidad y espacio de trabajo. Un conector sin soldadura puede admitir una conexión desmontable en áreas accesibles del armario, aunque la fiabilidad puede depender del estado de las almohadillas, el ajuste del conector, el movimiento y la calidad de la instalación. Antes de elegir un método, verifique la polaridad, la alineación de positivo y negativo y el orden del canal, luego revise la compatibilidad de conectores y alimentación como parte de los criterios de selección.
El acceso al armario, las esquinas estrechas, el riesgo de vibración y las necesidades de mantenimiento futuro suelen influir en la elección. Una conexión desmontable puede ser adecuada para ubicaciones donde se espera acceso posterior, mientras que un empalme fijo puede ser adecuado para áreas con movimiento limitado cuando se proporciona un alivio de tensión adecuado.
| Método | Mejor uso | Condición principal | Riesgo principal |
|---|---|---|---|
| Conector sin soldadura | Conexión accesible y desmontable | Contacto preciso de las almohadillas de cobre y alineación de polaridad | La calidad del contacto puede variar si la alineación de las almohadillas, el ajuste o el movimiento cambian |
| Soldadura | Conexión fija cuando el acceso y la habilidad lo permiten | Alineación limpia de las almohadillas y alivio de tensión adecuado | Los resultados pueden variar según la calidad de la instalación y el acceso de trabajo |
Coincidencia de conectores con el ancho de la tira, el número de pines y la polaridad
El ajuste del conector depende de la coincidencia entre la tira cortada y los requisitos físicos y eléctricos del conector. Antes de cerrar un conector, verifique el ancho de la tira, el número de pines y la polaridad.
Un conector puede cerrarse alrededor de una tira y aun así no lograr un contacto eléctrico correcto si la alineación de las almohadillas de cobre o el orden del canal es incorrecto. El ancho de la tira afecta el ajuste físico dentro del canal del conector, mientras que el número de pines debe coincidir con el tipo de canal de la tira, como configuraciones de 2 o 4 pines. La polaridad correcta, la alineación de las marcas de positivo y negativo, la alineación de las almohadillas de cobre y la presión del conector también son importantes, ya que el funcionamiento puede depender de la exposición de las almohadillas y la alineación del contacto.
Utilice esta lista de verificación local antes de presionar una tira cortada en un conector:
- Confirme que el ancho de la tira coincida con el canal del conector para un ajuste físico adecuado.
- Verifique que el número de pines coincida con el tipo de canal de la tira, ya que un número de pines no coincidente puede causar un contacto incorrecto en el canal.
- Compruebe la marca de positivo y la marca de negativo contra las marcas de polaridad del conector.
- Confirme que el orden del canal coincida con la disposición de contactos del conector.
- Inspeccione la alineación de las almohadillas de cobre y verifique que la presión del conector se aplique de manera uniforme después de que cierre el pestillo del clip.
- Pruebe la conexión antes del montaje final, ya que la exposición de las almohadillas, la alineación y la presión de contacto pueden afectar el funcionamiento.
Elección de conexiones de tira a tira o de tira a cable
Cuando dos secciones de tira se encuentran directamente, una unión directa es el estilo de conexión adecuado. Cuando un espacio del armario separa los extremos de la tira, una unión con cable de separación se convierte en la opción práctica, lo que hace que los conectores de tira a tira y los conectores de tira a cable sean adecuados para diferentes condiciones.
La decisión depende de la separación del armario, el radio de curvatura, el acceso y la exposición visible del cable. Un conector de tira a tira es adecuado para extremos de tira adyacentes, mientras que un conector de tira a cable es adecuado para un recorrido separado que necesita un cable puente entre los puntos de conexión. La distinción es el contacto directo frente a un espacio con cable entre las secciones de tira.
- Si dos extremos de tira están adyacentes con poca o ninguna separación del armario, use un conector de tira a tira porque los puntos de contacto pueden unirse directamente.
- Si la separación del armario crea un espacio con cable entre las secciones de tira, use un conector de tira a cable porque una unión cableada puede puentear el recorrido.
- Si una esquina crea un radio de curvatura estrecho, use un conector de tira a cable porque un cable puente corto puede seguir el giro más fácilmente que una unión directa.
- Si el acceso es limitado detrás de paneles o molduras del armario, un conector de tira a cable puede permitir un recorrido más práctico a través de la abertura disponible.
- Si la visibilidad del cable es una preocupación, elija el estilo de conexión que permita ocultar el recorrido del cable de manera más eficaz a lo largo del borde del armario o la ruta del clip.
Asegurar los clips del conector para que las almohadillas de contacto permanezcan alineadas
Mantener seguro un clip conector comienza con un asiento correcto de las almohadillas y el cierre del pestillo. Cuando las almohadillas de contacto se desplazan después del montaje, la calidad del contacto puede verse afectada, por lo que el objetivo es una alineación consistente de las almohadillas entre la tira y el clip conector.
La presión de contacto ayuda a que los dientes de contacto permanezcan alineados con las almohadillas de contacto expuestas. El recubrimiento de la tira, la tensión del cable y las condiciones de montaje pueden afectar el ajuste del clip, por lo que el alivio de tensión y el soporte adhesivo pueden ayudar a reducir el movimiento después de la instalación. Utilice los siguientes pasos para mantener la conexión alineada después del asentamiento.
- Inserte la tira completamente en el clip conector hasta que las almohadillas de contacto lleguen al punto de contacto previsto.
- Verifique que el recubrimiento de la tira no limite la exposición de las almohadillas donde los dientes de contacto se encuentran con las almohadillas de contacto.
- Cierre el pestillo por completo y confirme que el clip conector permanezca alineado sin desplazarse.
- Proporcione alivio de tensión con un recorrido de cable adecuado y soporte adhesivo para reducir el movimiento en la conexión.
- Realice una prueba de tracción suave para confirmar que la tira permanezca asentada y que la alineación de las almohadillas no cambie durante un movimiento ligero.
Como advertencia local, la presión insuficiente del pestillo, el movimiento del cable o el desplazamiento de la alineación de las almohadillas pueden contribuir a síntomas de contacto flojo después de la instalación.
Uso de cable de extensión entre espacios de armarios y puntos de alimentación
Cuando un espacio del armario separa dos secciones de tira LED o el punto de alimentación está lejos del recorrido de iluminación, un cable de extensión puede salvar la distancia sin forzar la tira alrededor de cada obstáculo. Este enfoque ayuda a mantener la continuidad a través de secciones de armario separadas y crea un recorrido más práctico. Por esa razón, el cable de extensión se utiliza a menudo entre espacios del armario y puntos de conexión remotos.
La selección del cable de extensión depende de la longitud del recorrido, el número de conductores y la ruta de acceso disponible dentro de la disposición del armario. El número de conductores debe coincidir con el tipo de tira para que la polaridad y el mapeo de canales permanezcan alineados a través de la conexión. Los requisitos de calibre del cable pueden variar según la potencia de la tira, la distancia y las recomendaciones del fabricante, de modo que la planificación del recorrido suele ser más importante que asumir que un solo tamaño de cable sirve para cada instalación. Un recorrido accesible permite una inspección y ajustes posteriores más sencillos si la configuración del armario cambia.
Un espacio del armario es la condición, el cable de extensión es el atributo y la continuidad mantenida es el efecto previsto. Cuando el espacio pasa cerca de una abertura de electrodoméstico, entre armarios superiores separados, o hacia una posición de adaptador remoto, la ruta del cable debe permitir el acceso mientras se reduce la tensión innecesaria en los extremos del conector. El número de conductores y la polaridad deben permanecer igualados en todo el recorrido. Para conocer los límites relacionados con la coincidencia de componentes, consulte compatibilidad de conectores y alimentación.
Antes de finalizar el recorrido, verifique estas condiciones de conexión y enrutamiento:
- Confirme que el cable de extensión coincida con el número de conductores requerido.
- Verifique que los extremos del conector estén alineados con la polaridad prevista.
- Elija un calibre de cable adecuado para la longitud del recorrido y los requisitos de la tira.
- Deje suficiente holgura para evitar tensión durante el movimiento o mantenimiento del armario.
- Añada alivio de tensión donde el movimiento pueda tirar de la conexión.
- Use clips para cables o soportes similares para mantener el recorrido oculto.
- Mantenga el recorrido accesible para inspecciones futuras cuando sea práctico.

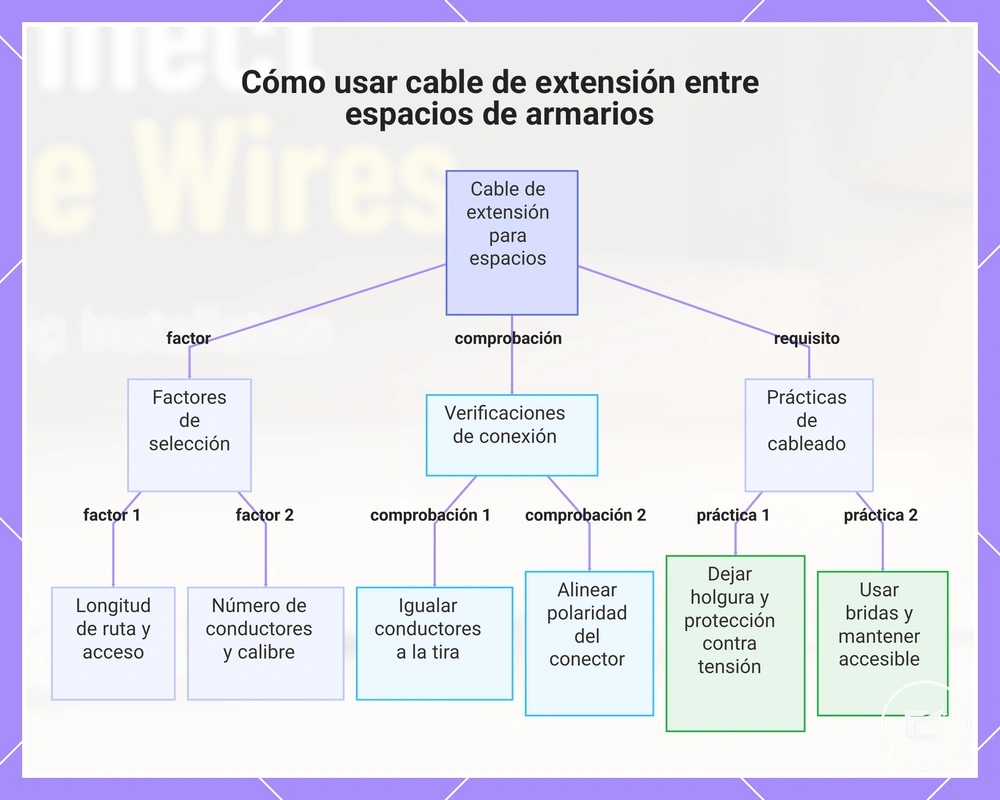

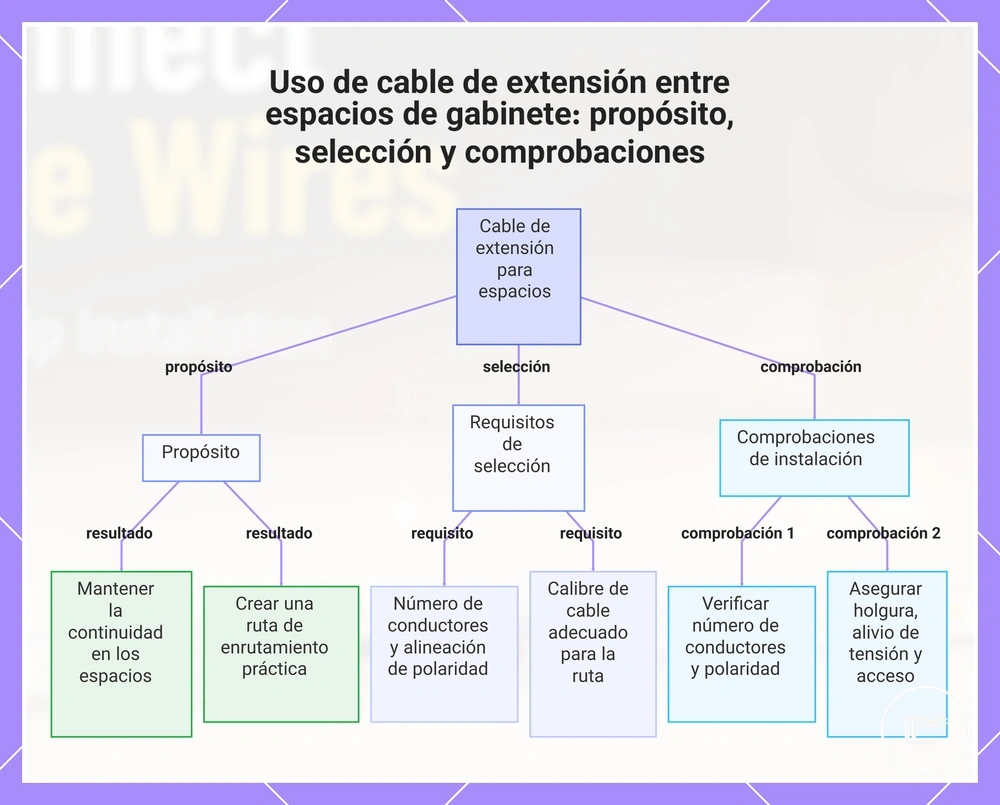

Este diagrama muestra el propósito de usar cable de extensión para salvar espacios entre gabinetes, los criterios clave de selección y las comprobaciones de instalación esenciales para garantizar la continuidad y un enrutamiento práctico.
Coincidencia del cable de extensión con tiras de un solo color, RGB, RGBW o CCT
El cable de extensión debe coincidir con el tipo de canal de la tira para que cada ruta de circuito requerida continúe correctamente. El número de conductores, la polaridad y el orden de los canales deben coincidir con la configuración de la tira.
Una tira de un solo color utiliza una disposición de dos cables con un conductor positivo y una vía de retorno negativa, mientras que las tiras RGB, RGBW y CCT utilizan conexiones de conductores de canal adicionales. La orientación del conector debe mantener cada conductor de canal alineado con su punto de contacto previsto. Incluso cuando el número de conductores coincide, la polaridad y el orden de los canales también deben coincidir para mantener un mapeo de circuito correcto.
La siguiente tabla compara los tipos de tiras comunes y las comprobaciones de coincidencia de cable necesarias antes de conectar un cable de extensión.
| Tipo de tira | Conductores requeridos | Comprobación de coincidencia | Riesgo si es incorrecto |
|---|---|---|---|
| Tira de un solo color | 2 cables | Conductor positivo y alineación de polaridad | La conexión puede no funcionar según lo previsto |
| RGB | 4 pines | Número de conductores, polaridad y orden de canales | Los canales de color pueden no mapearse correctamente |
| RGBW | 5 pines | Conductor positivo, canal blanco y mapeo de conductores de canal | El comportamiento de los canales puede diferir del mapeo previsto |
| CCT | Tira multicanal | Polaridad y orientación de canales frío-cálido | La respuesta de los canales frío y cálido puede no seguir el orden previsto |
Uso de cable de extensión entre espacios de armarios y puntos de alimentación
Cuando un espacio del armario separa dos secciones de tira LED o el punto de alimentación está lejos del recorrido de iluminación, un cable de extensión puede salvar la distancia sin forzar la tira alrededor de cada obstáculo. Este enfoque ayuda a mantener la continuidad a través de secciones de armario separadas y crea un recorrido más práctico. Por esa razón, el cable de extensión se utiliza a menudo entre espacios del armario y puntos de conexión remotos.
La selección del cable de extensión depende de la longitud del recorrido, el número de conductores y la ruta de acceso disponible dentro de la disposición del armario. El número de conductores debe coincidir con el tipo de tira para que la polaridad y el mapeo de canales permanezcan alineados a través de la conexión. Los requisitos de calibre del cable pueden variar según la potencia de la tira, la distancia y las recomendaciones del fabricante, de modo que la planificación del recorrido suele ser más importante que asumir que un solo tamaño de cable sirve para cada instalación. Un recorrido accesible permite una inspección y ajustes posteriores más sencillos si la configuración del armario cambia.
Un espacio del armario es la condición, el cable de extensión es el atributo y la continuidad mantenida es el efecto previsto. Cuando el espacio pasa cerca de una abertura de electrodoméstico, entre armarios superiores separados, o hacia una posición de adaptador remoto, la ruta del cable debe permitir el acceso mientras se reduce la tensión innecesaria en los extremos del conector. El número de conductores y la polaridad deben permanecer igualados en todo el recorrido. Para conocer los límites relacionados con la coincidencia de componentes, consulte compatibilidad de conectores y alimentación.
Antes de finalizar el recorrido, verifique estas condiciones de conexión y enrutamiento:
- Confirme que el cable de extensión coincida con el número de conductores requerido.
- Verifique que los extremos del conector estén alineados con la polaridad prevista.
- Elija un calibre de cable adecuado para la longitud del recorrido y los requisitos de la tira.
- Deje suficiente holgura para evitar tensión durante el movimiento o mantenimiento del armario.
- Añada alivio de tensión donde el movimiento pueda tirar de la conexión.
- Use clips para cables o soportes similares para mantener el recorrido oculto.
- Mantenga el recorrido accesible para inspecciones futuras cuando sea práctico.

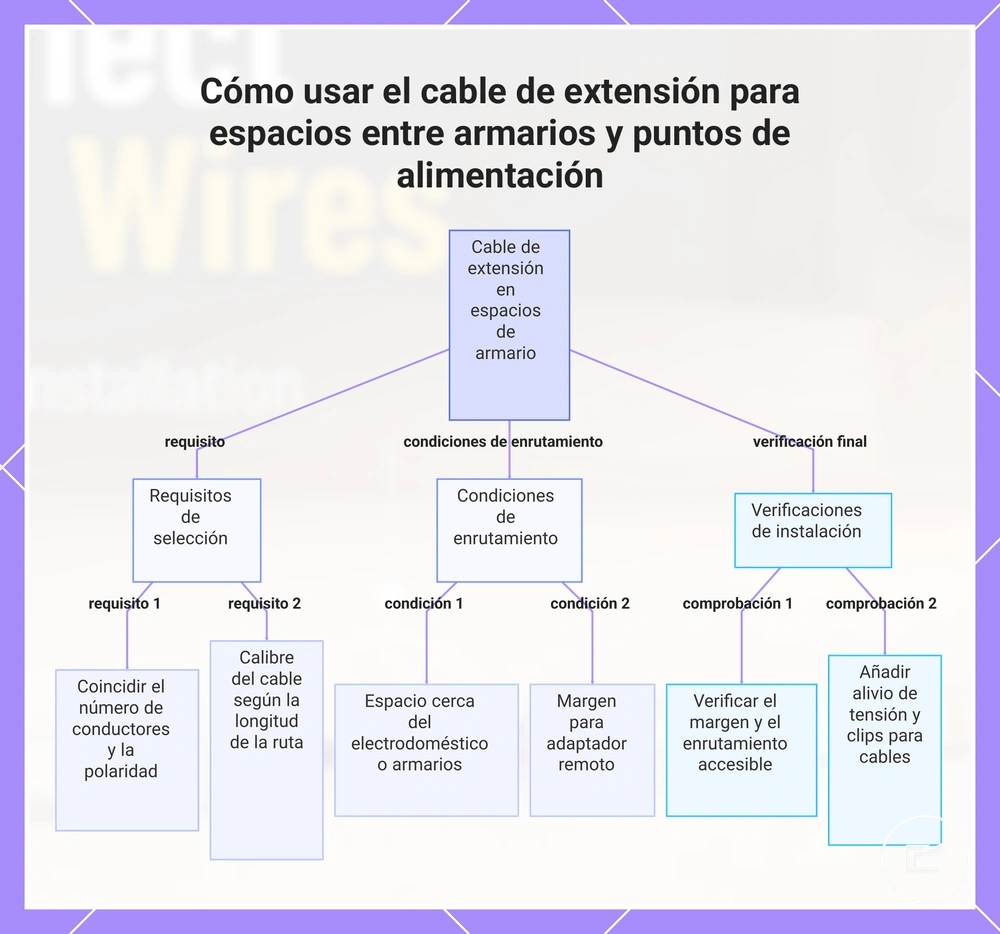

Este gráfico muestra los factores clave para seleccionar el cable de extensión, las condiciones de enrutamiento a considerar y los pasos de verificación final para una instalación exitosa.
Uso de conectores de esquina para bordes interiores y cambios de ángulo
Cuando un borde interior del armario crea un cambio de ángulo que estresaría o levantaría la tira LED, un conector de esquina puede mantener la tira más plana en la curva. Un conector de esquina es útil cuando doblar la tira haría que el recorrido no fuera fiable o visualmente desigual.
Un conector en forma de L o un conector flexible debe mantener la alineación de las almohadillas de cobre y la polaridad correctas en la esquina. El espacio en la esquina, el soporte adhesivo y el alivio de tensión también afectan si la conexión permanece asentada después del montaje. Por ejemplo, un borde interior bajo un armario puede necesitar un conector flexible corto para que ambos extremos de la tira permanezcan planos sobre sus superficies de montaje.
Utilice estos pasos locales al ajustar un conector de esquina a través de un cambio de ángulo:
- Alinee los extremos de la tira con el conector de esquina para que las almohadillas de cobre coincidan con los puntos de contacto correctos.
- Verifique la polaridad antes de la inserción para que las vías positiva y negativa continúen a través del cambio de ángulo.
- Inserte cada extremo de la tira en el conector en forma de L o conector flexible sin forzar las almohadillas más allá del área de contacto.
- Asegure el recorrido del cable con soporte adhesivo y alivio de tensión para que el movimiento en la esquina no tire de la conexión.

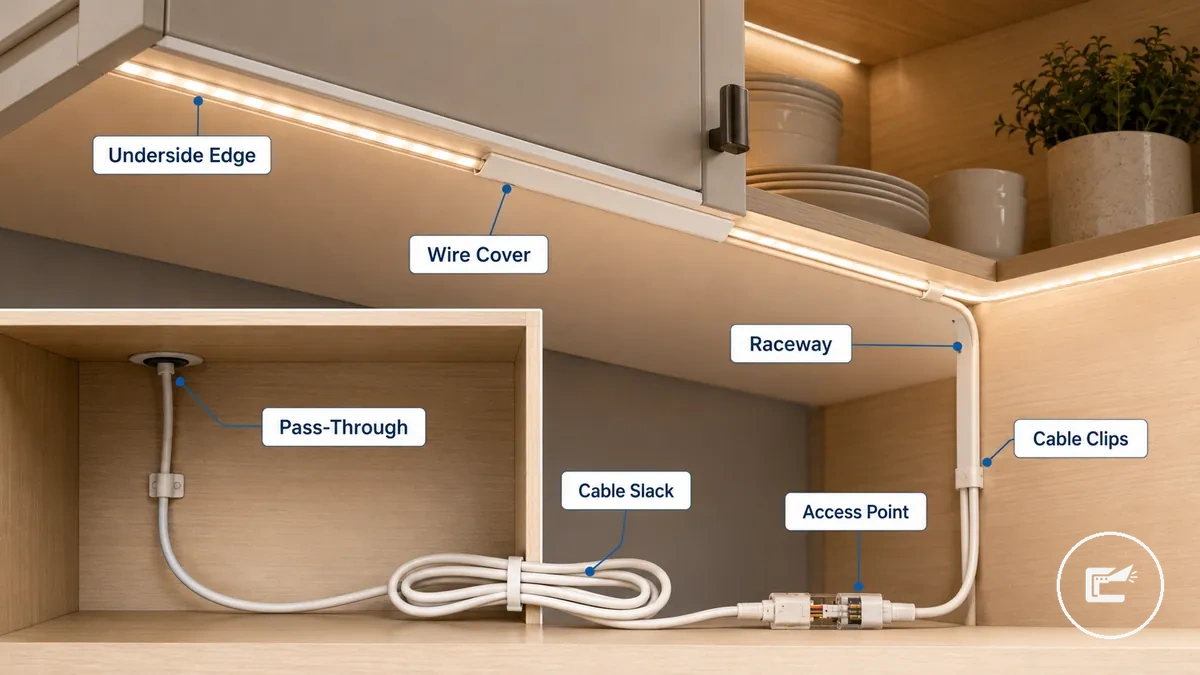

Ocultación de cables de tiras LED bajo y dentro de armarios
Cuando el cableado de la tira LED permanece visible a lo largo de las superficies del armario, la instalación puede parecer inacabada y el recorrido del cable puede quedar más expuesto a movimientos accidentales. Para ocultar eficazmente los cables de las tiras LED, el recorrido debe seguir las características del armario, como un borde inferior, la parte trasera del armario o un espacio entre estantes, preservando al mismo tiempo el acceso para inspección.
La ocultación de cables de tiras LED bajo y dentro de armarios funciona mejor cuando el cableado permanece oculto desde los puntos de vista habituales sin bloquear futuros puntos de acceso. La imagen muestra métodos de gestión de cables que mantienen un acabado limpio y, a la vez, conservan las conexiones accesibles para mantenimiento.
Un borde inferior puede ocultar los cables a la vista, mientras que la parte trasera del armario puede proporcionar un recorrido protegido más largo. Una cubierta para cables, un canal protector o un canal de superficie pueden ayudar a organizar la gestión del cableado a lo largo de superficies expuestas. Los lugares de paso adecuados dependen del material del armario, la accesibilidad del recorrido y la necesidad de mantener la holgura del cable y el acceso para inspecciones futuras.
Oculto a la vista no es lo mismo que inaccesible. Los clips para cables, la holgura del cable y los puntos de conexión alcanzables ayudan a preservar la capacidad de servicio, mientras que los recorridos ocultos que atrapan el cableado pueden dificultar el acceso para inspección. Antes de cubrir los puntos de conexión, revise las comprobaciones seguras del cableado para confirmar que el cableado oculto siga siendo inspeccionable y reparable.
Utilice esta lista de verificación de enrutamiento para organizar las opciones de ocultación manteniendo el acceso:
- Enrute los cables a lo largo de un borde inferior cuando el perfil del armario pueda ocultar el recorrido desde los puntos de vista habituales.
- Utilice la parte trasera del armario cuando se necesite un recorrido oculto más largo y el acceso para inspección siga disponible.
- Use una cubierta para cables o un canal protector donde el cableado montado en superficie quedaría visible.
- Asegure el recorrido con clips para cables para reducir el movimiento y ayudar a mantener el control de la tensión.
- Deje holgura en el cable cerca de los puntos de conexión accesibles para facilitar una inspección o ajuste futuros.
- Utilice un paso adecuado que permita el enrutamiento mientras preserva el acceso a la ruta del cable.
Enrutamiento de cables a través de partes traseras, bordes y espacios de armarios
El enrutamiento de cables a través de espacios del armario comienza con la elección de una ruta oculta que siga siendo accesible para futuras comprobaciones y ajustes. Las partes traseras del armario, los bordes laterales, los espacios entre estantes y los espacios de armarios adyacentes pueden proporcionar recorridos prácticos cuando se preservan la holgura del cable y el acceso, lo que convierte a la parte trasera del armario, el borde lateral, el espacio entre estantes y el armario adyacente en las superficies de enrutamiento principales.
Cada ruta cambia la visibilidad, el acceso y la tensión de manera diferente. Una ruta oculta debe seguir siendo una ruta accesible, y la holgura del cable debe mantenerse cerca de los puntos de conexión para reducir la tensión durante la inspección o el reposicionamiento. Evite depender de perforaciones estructurales, ya que la idoneidad del paso depende de la construcción del armario y de condiciones que pueden requerir criterio profesional.
Utilice estas opciones de ruta para equilibrar la ocultación, el acceso y el control de la tensión:
- Parte trasera del armario: Proporciona una ruta oculta a lo largo de la superficie posterior; ayuda a reducir la visibilidad; mantenga una ruta accesible para inspecciones futuras.
- Esquina trasera: Utiliza la parte trasera del armario y la transición de esquina para ocultar el cableado; puede mantener el recorrido fuera de los puntos de vista habituales; mantenga la holgura del cable para reducir la tensión en el giro.
- Borde lateral: Sigue una ruta de borde vertical interior; puede facilitar el acceso desde el lateral del armario; evite un enrutamiento ajustado que pueda aumentar la tensión del cable.
- Espacio entre estantes: Utiliza un espacio entre estantes como paso entre espacios; puede simplificar el acceso a través de secciones del armario; la idoneidad depende del espacio libre disponible y la construcción del armario.
- Armario adyacente: Extiende el recorrido a través de un espacio de armario adyacente; puede mantener el cableado oculto mientras sigue siendo accesible; asegúrese de que el acceso para inspección siga disponible después de la instalación.
- Espacio para electrodoméstico: Utiliza un espacio para electrodoméstico donde la visibilidad es reducida; puede admitir una ruta oculta cuando el acceso sigue siendo posible; evite atrapar el cableado donde la inspección se vuelva difícil.
Uso de canaletas, cubiertas para cables y clips para cables para un acabado limpio
La organización del cableado visible de las tiras LED comienza con la selección de un accesorio que coincida con la ruta de superficie y las necesidades de acceso. Las canaletas, las cubiertas para cables y los clips para cables ayudan a gestionar el cableado una vez elegida la ruta de conexión, apoyando una ruta de superficie más limpia mientras se mantiene el acceso a través de canaletas, cubiertas para cables y clips para cables.
La capacidad de desmontaje, el ajuste a la superficie y el control de la tensión deberían guiar la elección. Los clips adhesivos pueden ser adecuados para la parte inferior de un armario cuando la condición de la superficie permite la fijación, mientras que los clips con tornillos pueden ser adecuados donde la superficie de montaje lo permita. Una cubierta para cables o un canal de perfil bajo puede ayudar a mantener el acceso de servicio en una configuración de gestión desmontable, y la holgura del cable debe permanecer disponible para apoyar el control de la tensión y futuros ajustes.
Los accesorios cumplen diferentes funciones de gestión del cableado. Utilice la comparación siguiente para hacer coincidir el tipo de accesorio con la ruta de superficie y el requisito de acceso previstos.
| Accesorio | Mejor uso | Precaución |
|---|---|---|
| Canaleta | Gestionar una ruta de superficie con un canal de perfil bajo para un acabado más limpio | El acceso de servicio debe permanecer disponible después de la instalación |
| Cubierta para cables | Reducir la visibilidad del cable a lo largo de superficies expuestas del armario | La apariencia limpia puede depender del material del armario, la condición de la superficie y la correspondencia de color |
| Clips para cables | Mantener el cableado en posición y apoyar el control de la tensión | Los clips adhesivos pueden variar en sujeción dependiendo de la textura de la superficie, el acabado del armario y el peso del cable |
Uso de cable de extensión entre espacios de armarios y puntos de alimentación
Cuando un espacio del armario separa dos secciones de tira LED o el punto de alimentación está lejos del recorrido de iluminación, un cable de extensión puede salvar la distancia sin forzar la tira alrededor de cada obstáculo. Este enfoque ayuda a mantener la continuidad a través de secciones de armario separadas y crea un recorrido más práctico. Por esa razón, el cable de extensión se utiliza a menudo entre espacios del armario y puntos de conexión remotos.
La selección del cable de extensión depende de la longitud del recorrido, el número de conductores y la ruta de acceso disponible dentro de la disposición del armario. El número de conductores debe coincidir con el tipo de tira para que la polaridad y el mapeo de canales permanezcan alineados a través de la conexión. Los requisitos de calibre del cable pueden variar según la potencia de la tira, la distancia y las recomendaciones del fabricante, de modo que la planificación del recorrido suele ser más importante que asumir que un solo tamaño de cable sirve para cada instalación. Un recorrido accesible permite una inspección y ajustes posteriores más sencillos si la configuración del armario cambia.
Un espacio del armario es la condición, el cable de extensión es el atributo y la continuidad mantenida es el efecto previsto. Cuando el espacio pasa cerca de una abertura de electrodoméstico, entre armarios superiores separados, o hacia una posición de adaptador remoto, la ruta del cable debe permitir el acceso mientras se reduce la tensión innecesaria en los extremos del conector. El número de conductores y la polaridad deben permanecer igualados en todo el recorrido. Para conocer los límites relacionados con la coincidencia de componentes, consulte compatibilidad de conectores y alimentación.
Antes de finalizar el recorrido, verifique estas condiciones de conexión y enrutamiento:

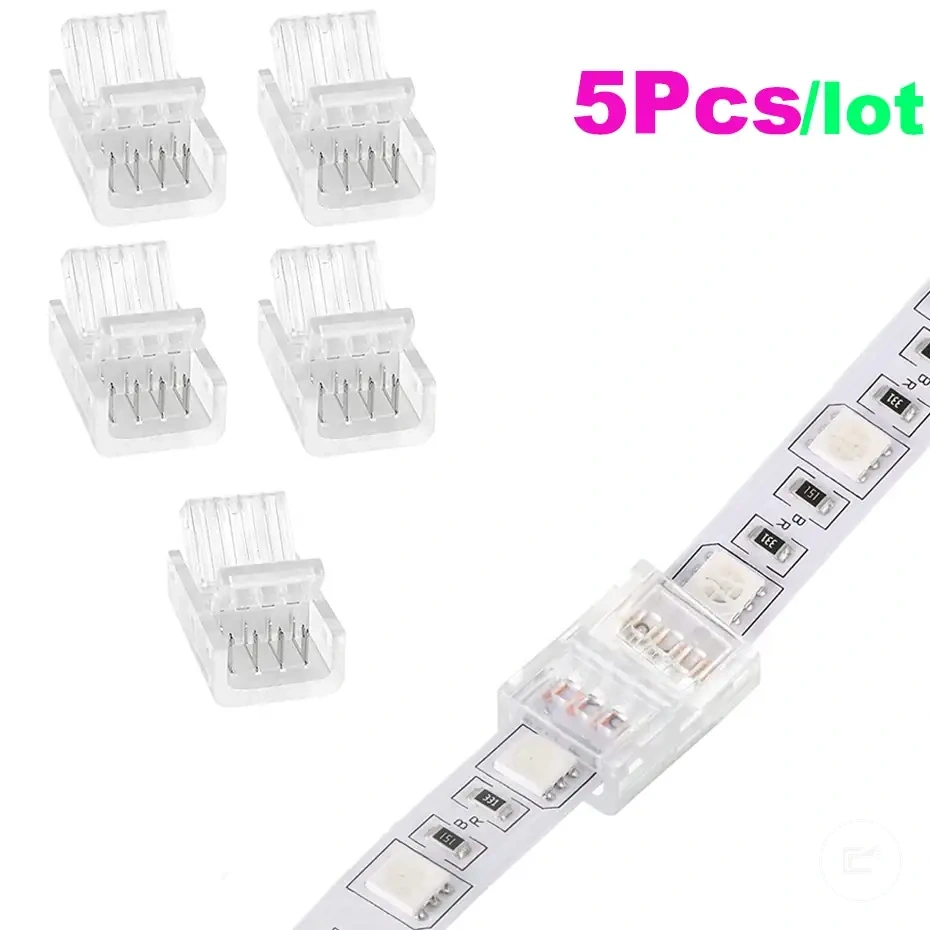

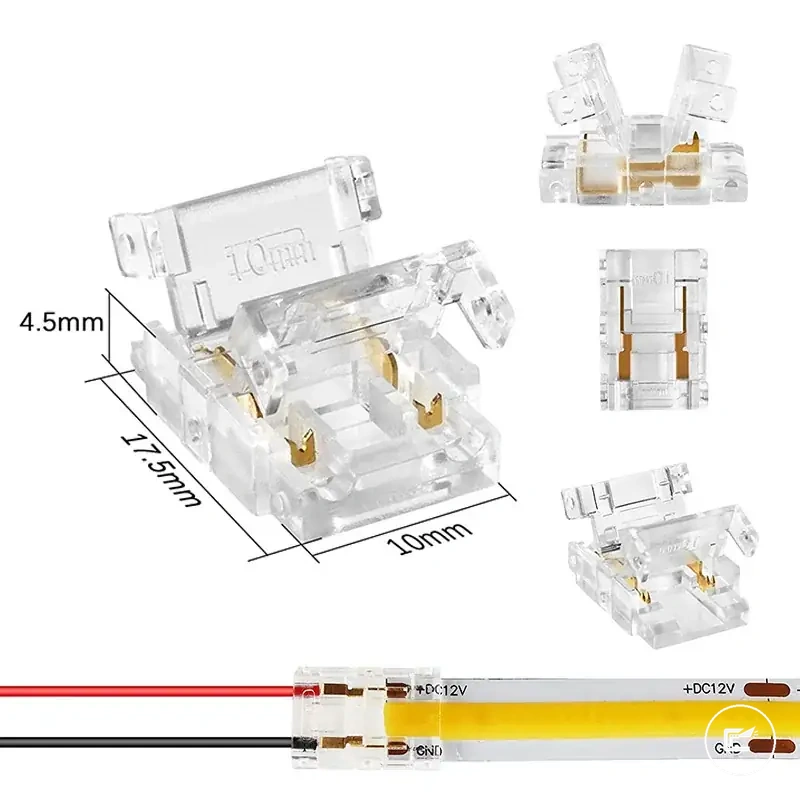

Estos son ejemplos de productos que pueden facilitar la comparación. Antes de comprar, revisa siempre los criterios de compatibilidad, las características esenciales y los detalles del producto.
- Confirme que el cable de extensión coincida con el número de conductores requerido.
- Verifique que los extremos del conector estén alineados con la polaridad prevista.
- Elija un calibre de cable adecuado para la longitud del recorrido y los requisitos de la tira.
- Deje suficiente holgura para evitar tensión durante el movimiento o mantenimiento del armario.
- Añada alivio de tensión donde el movimiento pueda tirar de la conexión.
- Use clips para cables o soportes similares para mantener el recorrido oculto.
- Mantenga el recorrido accesible para inspecciones futuras cuando sea práctico.
Este gráfico muestra los factores clave de selección, las comprobaciones de conexión y las prácticas de cableado para usar cable de extensión que salve los espacios entre secciones de armarios.
Uso de cable de extensión entre espacios de armarios y puntos de alimentación
Cuando un espacio del armario separa dos secciones de tira LED o el punto de alimentación está lejos del recorrido de iluminación, un cable de extensión puede salvar la distancia sin forzar la tira alrededor de cada obstáculo. Este enfoque ayuda a mantener la continuidad a través de secciones de armario separadas y crea un recorrido más práctico. Por esa razón, el cable de extensión se utiliza a menudo entre espacios del armario y puntos de conexión remotos.
La selección del cable de extensión depende de la longitud del recorrido, el número de conductores y la ruta de acceso disponible dentro de la disposición del armario. El número de conductores debe coincidir con el tipo de tira para que la polaridad y el mapeo de canales permanezcan alineados a través de la conexión. Los requisitos de calibre del cable pueden variar según la potencia de la tira, la distancia y las recomendaciones del fabricante, de modo que la planificación del recorrido suele ser más importante que asumir que un solo tamaño de cable sirve para cada instalación. Un recorrido accesible permite una inspección y ajustes posteriores más sencillos si la configuración del armario cambia.
Un espacio del armario es la condición, el cable de extensión es el atributo y la continuidad mantenida es el efecto previsto. Cuando el espacio pasa cerca de una abertura de electrodoméstico, entre armarios superiores separados, o hacia una posición de adaptador remoto, la ruta del cable debe permitir el acceso mientras se reduce la tensión innecesaria en los extremos del conector. El número de conductores y la polaridad deben permanecer igualados en todo el recorrido. Para conocer los límites relacionados con la coincidencia de componentes, consulte compatibilidad de conectores y alimentación.
Antes de finalizar el recorrido, verifique estas condiciones de conexión y enrutamiento:
- Confirme que el cable de extensión coincida con el número de conductores requerido.
- Verifique que los extremos del conector estén alineados con la polaridad prevista.
- Elija un calibre de cable adecuado para la longitud del recorrido y los requisitos de la tira.
- Deje suficiente holgura para evitar tensión durante el movimiento o mantenimiento del armario.
- Añada alivio de tensión donde el movimiento pueda tirar de la conexión.
- Use clips para cables o soportes similares para mantener el recorrido oculto.
- Mantenga el recorrido accesible para inspecciones futuras cuando sea práctico.

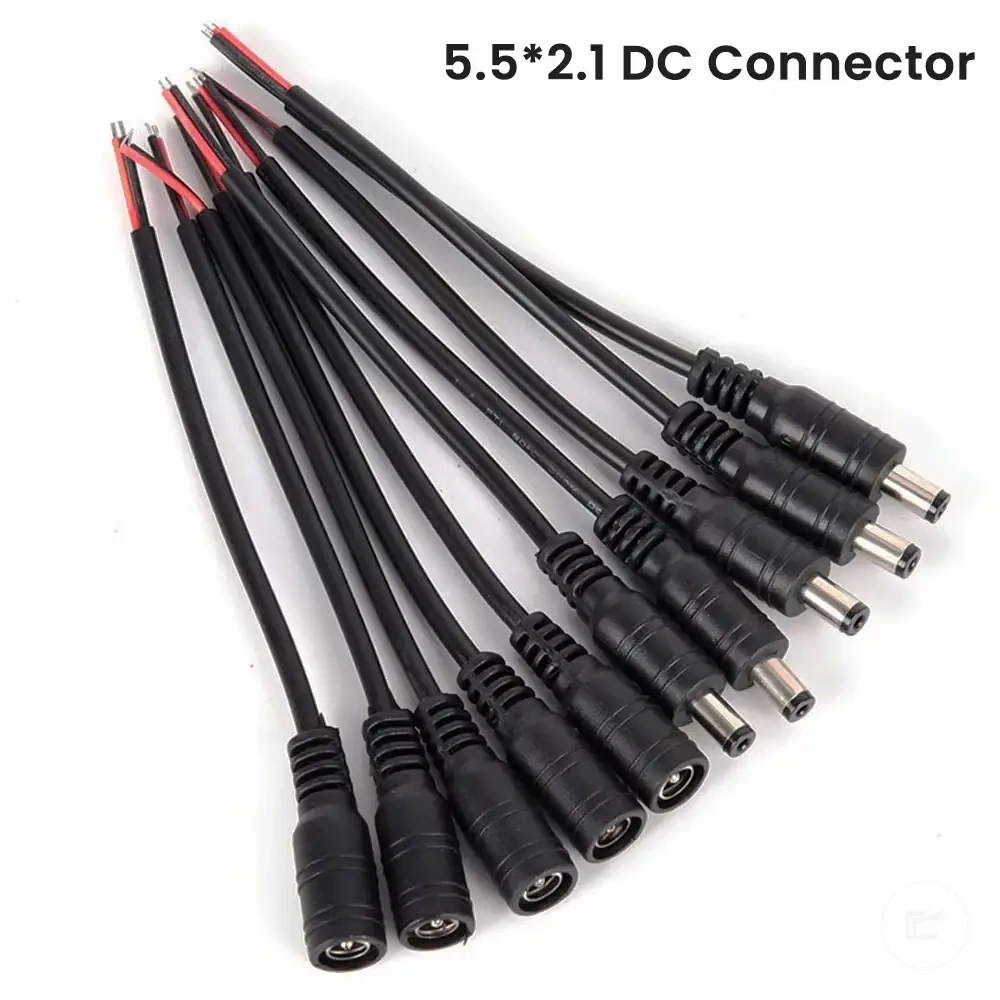

Estos son ejemplos de productos que pueden facilitar la comparación. Antes de comprar, revisa siempre los criterios de compatibilidad, las características esenciales y los detalles del producto.
