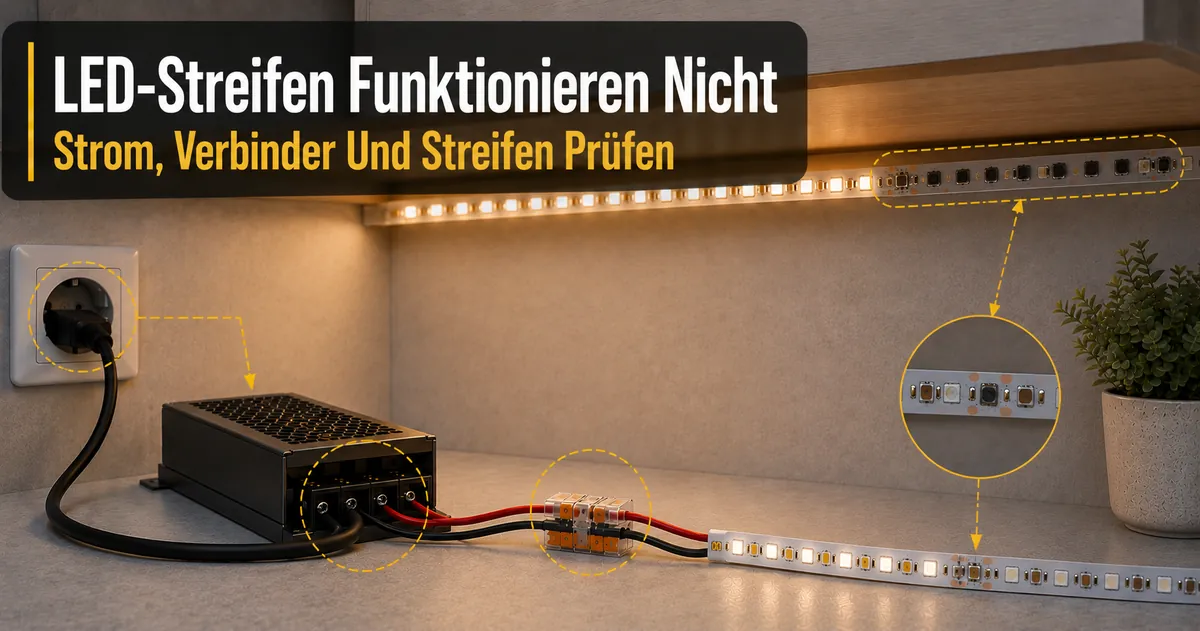

LED-Streifen unter Schränken funktionieren nicht

Wenn LED-Streifen unter Schränken nicht funktionieren, liegt die Ursache oft an der Stromversorgung, den Anschlussstellen, den Steuerungskomponenten oder Schäden am Streifen und nicht nur am LED-Streifen selbst. Ein Fehler kann sich durch Flackern, Ausfall, fehlende Reaktion oder einen toten Abschnitt äußern, und die genaue Ursache hängt vom Aufbau ab, einschließlich Netzteil, Treiber, Verbinder, Controller, Dimmer, Schnittstelle oder Kupferkontakte.

Der Ausfall eines LED-Streifens unter Schränken ist ein systemweiter Fehler, der den LED-Streifen, das Netzteil, den Treiber, den Verbinder, den Controller, den Dimmer, die Schnittstelle oder die Kupferkontakte umfassen kann. Der Diagnosekontext für diese verbundenen Komponenten gehört zu LED-Streifen und Schrankbeleuchtung Zubehör.

Sichtbare Symptome liefern oft den ersten brauchbaren Hinweis. Wenn LED-Streifen unter Schränken Flackern, eine verzögerte Reaktion, wiederholten Ausfall oder einen isolierten toten Abschnitt zeigen, kann der Fehler mit der Spannungsversorgung, dem Kontakt der Verbinder, der Ausrichtung der Polarität, der Reaktion des Controllers oder Dimmers oder einem Fehler nach dem erneuten Verbinden an einer Schnittstelle zusammenhängen. Diese Seite konzentriert sich auf die Fehlersuche und dient nicht als vollständige Installationsanleitung, Kompatibilitätsanleitung oder Sicherheitscheckliste. Der nächste Schritt besteht darin, Fehler nach Symptommustern zu sortieren, bevor einzelne Komponenten getestet oder ein Austausch in Betracht gezogen wird.

Wenn der Fehler Überhitzung, Brandgeruch, beschädigte Verkabelung oder andere ungewöhnliche elektrische Symptome umfasst, unterbrechen Sie die Fehlersuche und versuchen Sie keine normalen Reparaturen. In diesen Situationen können Entscheidungen über Reparatur oder Austausch vom Zustand der betroffenen Komponenten und dem Gesamtaufbau abhängen.

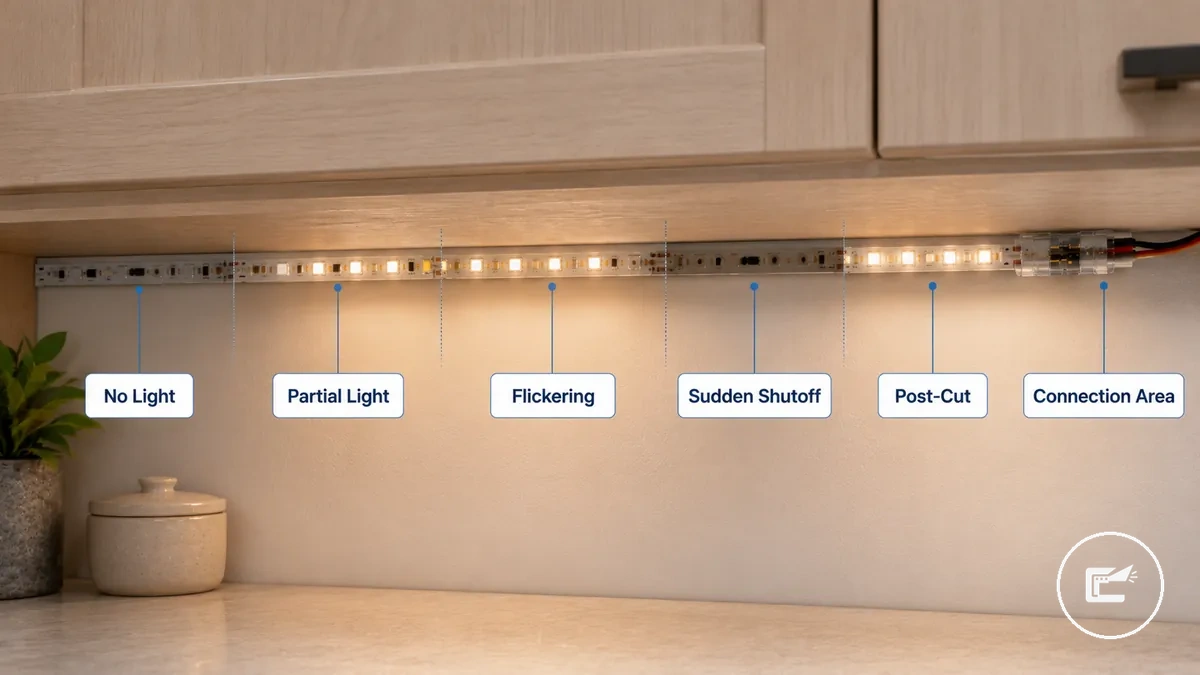

Ausfallsymptome vor dem Testen des LED-Streifens

Wenn Ausfallsymptome auftreten, lässt sich die wahrscheinliche Ursache oft leichter eingrenzen, bevor mit dem Testen begonnen wird. Sichtbare Muster wie kein Licht, teilweises Licht, Flackern, plötzliches Ausschalten, Ausfall nach dem Schneiden oder Ausfall nach dem Verbinden können auf ein wahrscheinlich betroffenes Teil hinweisen, ohne eine endgültige Diagnose zu bestätigen. Diese Ausfallsymptome helfen dabei, die erste Überprüfung und die nützlichste Diagnoserichtung zu bestimmen.

Eine neue Installation, die nie funktioniert hat, kann auf einen anderen Fehlerbereich hinweisen als ein Streifen, der zuvor funktionierte und dann aufhörte. Probleme bei der Neuinstallation können mit den Einrichtungsbedingungen zusammenhängen, während spätere Ausfälle auf eine Änderung der Stromversorgung, der Kontaktqualität, der Controller-Reaktion oder des Streifenzustands hindeuten können. Da dasselbe Symptommuster von mehr als einem Fehlerbereich stammen kann, sollte nicht von einer einzigen wahrscheinlichen Ursache ausgegangen werden, ohne weitere Tests durchzuführen.

Ausfallsymptome vor dem Testen des LED-Streifens sollten sortiert werden, bevor die Komponententests beginnen. Das folgende Bild hebt die sichtbaren Symptomkategorien hervor und hilft, die erste Diagnoserichtung für jedes Fehlerzeichen zu organisieren.

Ausfallsymptome vor dem Testen des LED-Streifens können die erste Überprüfung eingrenzen, bevor eine tiefere Fehlersuche erfolgt. Verwenden Sie die Checkliste, um jedes Symptommuster mit einem wahrscheinlich betroffenen Teil und einer Diagnoserichtung zu verknüpfen.

• Kein Licht: Wahrscheinlich betroffenes Teil kann das Netzteil, der Verbinder oder der Controller sein; erste Überprüfung: ob eine Reaktion des Streifens vorhanden ist.
• Teilweises Licht: Wahrscheinlich betroffenes Teil kann ein Streifenabschnitt oder ein Anschlussbereich sein; erste Überprüfung: wo das sichtbare Problem beginnt.
• Flackern: Wahrscheinlich betroffenes Teil kann einen losen Kontakt, das Dimmerverhalten oder eine Stromversorgungsbedingung betreffen; erste Überprüfung: ob sich das Lichtverhalten im Laufe der Zeit ändert.
• Plötzliches Ausschalten: Wahrscheinlich betroffenes Teil kann mit der Stromversorgung oder der Controller-Reaktion zusammenhängen; erste Überprüfung: ob der Fehler einem bestimmten Betriebszustand folgt.
• Ausfall nach dem Schneiden: Wahrscheinlich betroffenes Teil kann die Schnittstelle, die Kupferkontakte oder die Polaritätsausrichtung betreffen; erste Überprüfung: der modifizierte Abschnitt des Streifens.
• Ausfall nach dem Verbinden: Wahrscheinlich betroffenes Teil kann der Verbinder oder die Wiederanschlussstelle sein; erste Überprüfung: der Kontaktbereich, an dem die Änderung vorgenommen wurde.

Kein Licht, teilweises Licht, Flackern und plötzliches Ausschalten

Wenn kein Licht, teilweises Licht, Flackern oder plötzliches Ausschalten auftritt, hilft das Symptom oft, einen vollständigen Stromausfall von instabilem Strom oder lokalem Streifenausfall zu unterscheiden. Ein Ausfall des gesamten Streifens betrifft die gesamte Streifenreaktion, während ein lokaler Abschnittsausfall auf einen toten Abschnitt oder Streifensegment begrenzt ist.

• Kein Licht: Der betroffene Bereich ist der gesamte Streifen; ein vollständiger Ausfall kann auf einen Stromausfall hindeuten, da keine Streifenreaktion sichtbar ist, was auf einen Ausfall des gesamten Streifens hinweist.
• Teilweises Licht: Der betroffene Bereich ist ein toter Abschnitt oder Streifensegment; dies deutet oft auf einen lokalen Abschnittsausfall hin, da nur ein Teil des Streifens betroffen bleibt.
• Flackern: Der betroffene Bereich kann der gesamte Streifen oder ein Bereich sein; intermittierendes Flackern kann auf instabilen Strom, einen losen Kontakt oder dimmerbedingtes Verhalten hindeuten.
• Schwaches Leuchten: Der betroffene Bereich ist oft größer als ein einzelner toter Abschnitt; ein Helligkeitsabfall kann auf einen Zustand hindeuten, der die gesamte Streifenreaktion betrifft und nicht nur einen isolierten Bereich.
• Plötzliches Ausschalten: Der betroffene Bereich ist üblicherweise der gesamte Streifen; ein Ausschalten nach dem Erwärmen kann auf einen hitze- oder überlastungsbedingten Zustand hindeuten und sollte weiter überprüft werden.

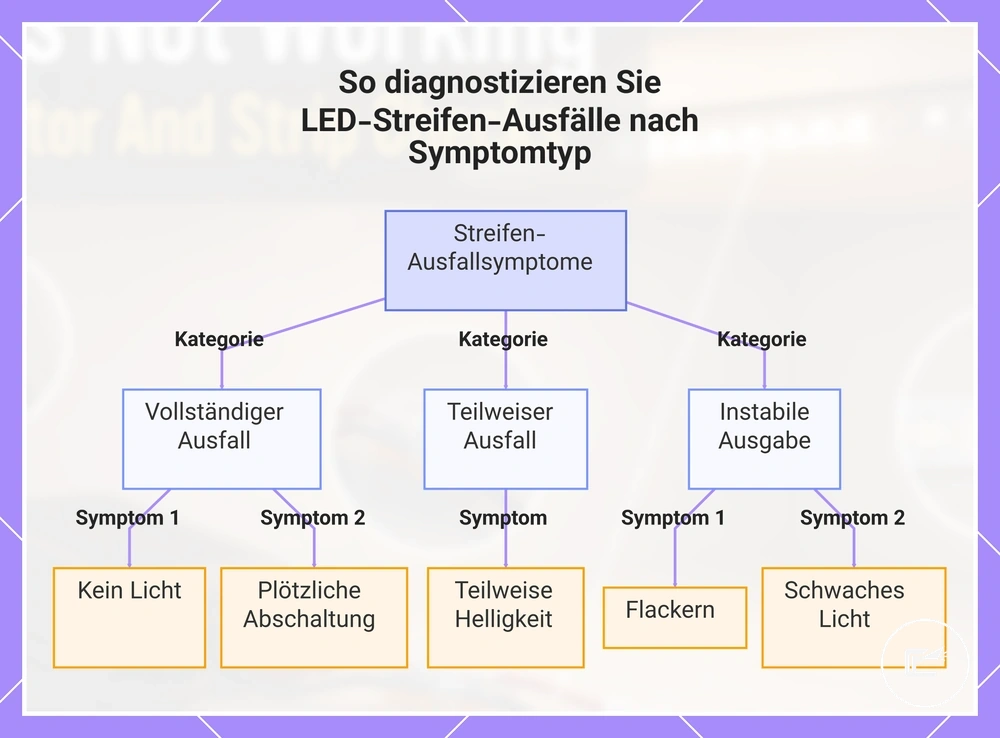

Diese Grafik gruppiert LED-Streifen-Ausfallsymptome in drei Kategorien, um die zugrunde liegende Ursache zu ermitteln.

Probleme nach dem Schneiden, Verlängern oder Wiederanschließen des Streifens

Wenn ein Fehler nach dem Schneiden, Verlängern oder Wiederanschließen des Streifens auftritt, ist die modifizierte Stelle der erste Ort, der überprüft werden sollte. Diese Symptome deuten oft auf einen lokalen Fehler in der Nähe der Schnittstelle, des Verlängerungskabels oder des Wiederanschlussbereichs hin, daher sollte die Aufmerksamkeit zuerst auf die modifizierte Stelle gerichtet werden.

• Schnittstelle: Überprüfen Sie, ob der Schnitt der markierten Linie folgt; ein Problem an der Schnittstelle kann einen toten Abschnitt jenseits des modifizierten Bereichs verursachen.
• Kupferkontakt: Überprüfen Sie den Kupferkontakt am Streifenende; schlechter Kontakt in diesem Bereich kann die Lichtausbeute verringern oder einen Teil des Streifens beeinträchtigen.
• Sitz des Verbinders: Überprüfen Sie, ob der Verbinder sicher sitzt; schwacher Kontakt im Wiederanschlussbereich kann zu Flackern oder unregelmäßigem Betrieb beitragen.
• Polarität: Überprüfen Sie die Polarität an der modifizierten Stelle; falsche Ausrichtung kann dazu führen, dass der betroffene Abschnitt kein Licht zeigt.
• Verlängerungskabel: Überprüfen Sie auf eine lose Verbindung an der Stelle, an der das Verlängerungskabel an den Streifen angeschlossen ist; dieser Zustand kann Flackern oder einen toten Abschnitt verursachen.
• Wiederanschließen: Überprüfen Sie zuerst den Verbinderclip oder den Wiederanschlussbereich; ein lokaler Fehler hier kann unmittelbar nach dem Wiederanschließen auftreten.

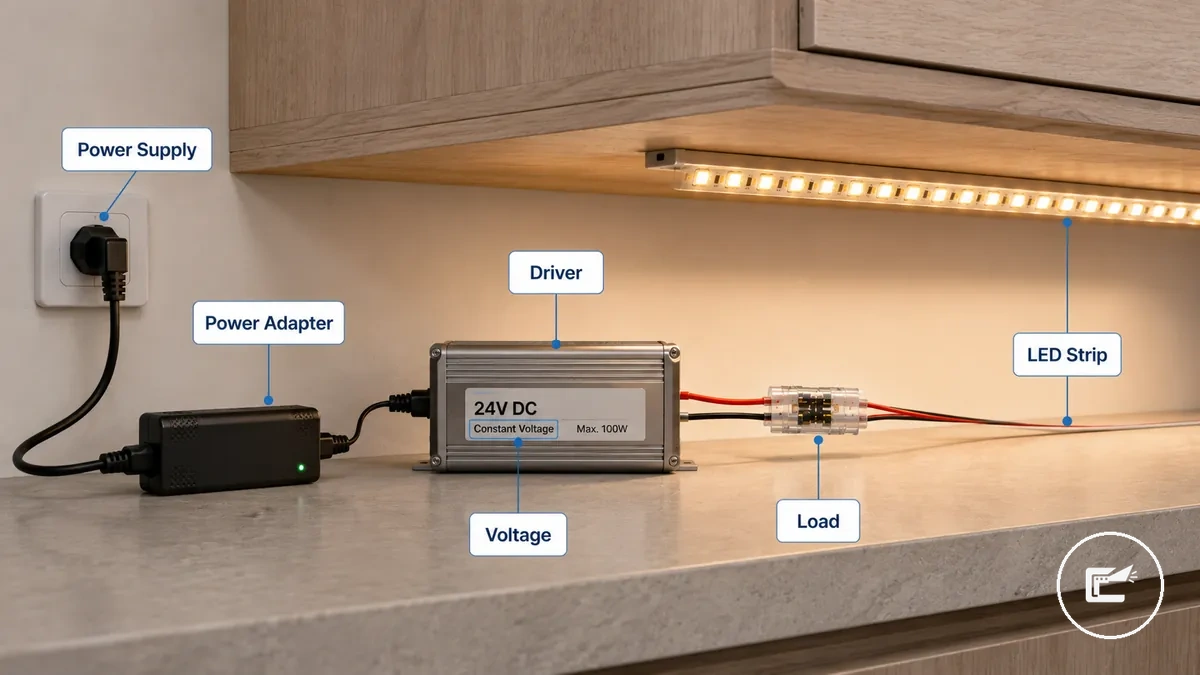

Stromquelle, Treiber und Spannungsprobleme

Wenn ein LED-Streifen kein Licht zeigt, dimmt, flackert, ausfällt oder überhitzt, kann die Stromquelle oder der Treiber Teil des Fehlers sein. Die Stromversorgung sollte überprüft werden, bevor sichtbare Teile ausgetauscht werden, da instabiler Strom einen funktionierenden Streifen defekt erscheinen lassen kann. Dieser Abschnitt konzentriert sich auf die Stabilität der Stromversorgung.

Stromquelle, Treiber und Spannungsprobleme hängen in der Regel davon ab, ob Spannung, Wattzahl, Netzteilleistung und Last mit dem Streifenaufbau übereinstimmen. Ein nicht passendes Netzteil kann eine Reaktion verhindern, ein zu schwacher Treiber kann bei Last zu Dimmung oder Ausfall führen, und ein loser Adapter kann Flackern verursachen, da der Kontakt nicht stabil ist.

Stromquelle, Treiber und Spannungsprobleme lassen sich leichter überprüfen, wenn der Strompfad sichtbar ist. Das Bild kennzeichnet das Netzteil, den Treiber, den Spannungsangabenbereich und den Streifeneingangsanschluss, und die Tabelle diagnostiziert häufige Stromfehler nach Symptom und Überprüfung.

Stromkomponente	Merkmal oder Zustand	Symptom, das es verursachen kann	Was als Nächstes zu prüfen ist
Netzadapter	Loser Adapter oder instabile Verbindung	Flackern, Dimmen oder kein Licht	Prüfen Sie, ob die Adapterverbindung fest sitzt, bevor Sie andere Teile testen.
Netzteil	Spannung stimmt nicht mit der Streifenspezifikation überein	Kein Licht, schwache Leistung oder ungewöhnliche Streifenreaktion	Vergleichen Sie das sichtbare Etikett des Netzteils mit dem Streifenaufbau, bevor Sie fortfahren.
Treiber	Wattleistung ist möglicherweise zu niedrig für die angeschlossene Last	Dimmen oder Ausfall während des Betriebs	Prüfen Sie, ob die Treiberkapazität zur angeschlossenen Streifenlänge und dem Zubehör passt.
Stromverlauf	Überlasteter Verlauf oder zu hohe Last an einem Netzteil	Ausfall, Hitze oder instabile Leistung	Unterbrechen Sie die Fehlersuche bei Überhitzung und überprüfen Sie dann den Lastpfad.
Treiber	Defekter Treiber oder inkonsistenter Ausgang	Keine Reaktion, Flackern oder wiederholter Ausfall	Prüfen Sie, ob der Streifen mit einer bekanntermaßen geeigneten Stromquelle reagiert, bevor Sie Teile austauschen.

Spannung und Kapazität sollten vor tiefergehenden Komponententests mit dem Streifenaufbau übereinstimmen; verwenden Sie Kompatibilität prüfen, wenn die Angaben, die Last oder der Treiberzustand unklar sind.

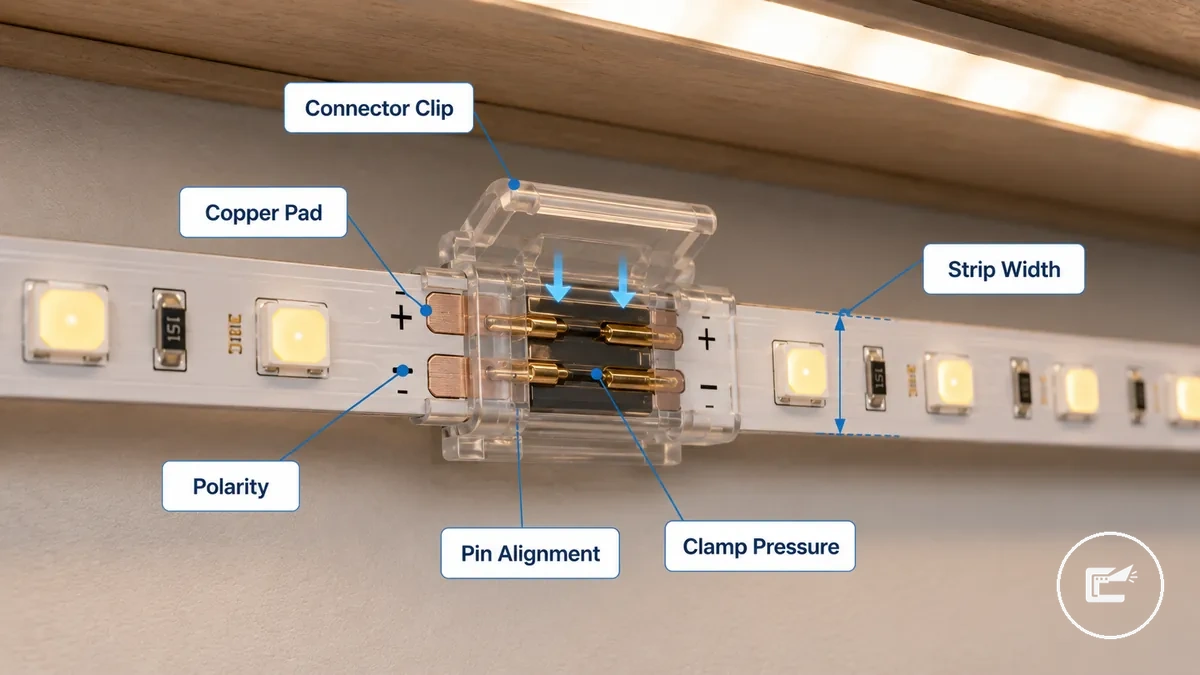

Verbinderkontakt, Polarität und Passformfehler

Wenn ein LED-Streifen kein Licht, Flackern oder einen toten Abschnitt aufweist, kann ein Verbinderfehler den Stromfluss unterbrechen, selbst wenn der Streifen und das Netzteil noch funktionstüchtig sind. Der Verbinderkontakt, die Polarität und die Passform sollten überprüft werden, bevor ein Defekt des Streifens angenommen wird. Verbinderfehler können einen defekten Streifen vortäuschen.

Verbinderkontakt, Polarität und Passformfehler entstehen oft durch schlechten Kontakt an der Kontaktoberfläche, falsche Polarität, nicht passende Streifenbreite, Probleme mit der Stiftausrichtung oder unzureichenden Anpressdruck. Ein Verbinderclip kann verbunden erscheinen, während der Kupferkontakt nur teilweise erfasst ist, und ein loser Clip kann aufgrund instabilen Kontakts intermittierende Symptome verursachen.

Verbinderkontakt, Polarität und Passformfehler sind leichter zu diagnostizieren, wenn der Kontaktbereich sichtbar ist. Das folgende Bild kennzeichnet die Kontaktpunkte, die häufig Symptome wie kein Licht oder Flackern verursachen.

Verbinderpassform, Polarität und Anpressdruck sind die wesentlichen Überprüfungen. Diese Checkliste überprüft den physischen Kontakt und die Passform, bevor entschieden wird, ob das Problem eher auf schlechten Kontakt oder eine nicht passende Passform zurückzuführen ist.

• Verbinderkontakt: Prüfen Sie, ob die Kontaktoberfläche den Kupferkontakt vollständig erreicht; schlechter Kontakt kann zu keinem Licht führen.
• Falsche Polarität: Prüfen Sie die Polaritätsmarkierungen am Streifenende; falsche Polarität kann die normale Streifenreaktion verhindern.
• Streifenbreite: Prüfen Sie, ob der Verbinder zur Streifenbreite passt; ein Passformfehler kann zu intermittierendem Ausfall führen.
• Stiftausrichtung: Prüfen Sie, ob die Stiftausrichtung zum Kontaktpunkt passt; Fehlausrichtung kann einen toten Abschnitt oder keine Reaktion verursachen.
• Anpressdruck: Prüfen Sie, ob der Anpressdruck den Streifen sicher hält; ein loser Clip kann zu Flackern beitragen.
• Kupferkontakt-Freilegung: Prüfen Sie, ob genügend Kupferkontakt für den Kontakt freiliegt; eine begrenzte Kontaktfläche kann den Stromfluss beeinträchtigen.

Schlechter Kontakt betrifft in der Regel eine Verbindung, die zeitweise funktionieren kann, während eine nicht passende Passform oft eine Streifenbreite oder Stiftausrichtung betrifft, die von vornherein einen zuverlässigen Kontakt verhindert.

Controller, Dimmer, Fernbedienung und Reset-Probleme

Wenn ein LED-Streifen inkonsistent reagiert, Farben falsch ändert, nicht dimmt oder die Fernbedienung ignoriert, kann das Problem vom Steuerungspfad und nicht vom Streifen selbst kommen. Ein Controller, Dimmer, eine Fernbedienung oder ein Reset-Zustand können das Streifenverhalten beeinflussen, selbst wenn Strom anliegt. Das Bypass-Verhalten kann helfen, einen Steuerungsfehler von einem Stromausfall zu unterscheiden.

Wenn eine Fernbedienung nicht reagiert, können die Batterie, der Signalweg, der Pairing-Zustand oder der Zustand des Empfängers einer Überprüfung wert sein. Wenn ein Dimmer Flackern oder unregelmäßiges Dimmen verursacht, können die Lastangabe oder das Dimmerverhalten Teil des Problems sein. Ein Controller oder ein Steuermodul kann auch das Farbwechsel- oder Ausgangskanalverhalten beeinflussen, wenn der Streifen anders als erwartet reagiert.

Wenn der Streifen funktioniert, wenn der Controller umgangen wird und eine direkte Stromversorgung erfolgt, kann das Steuergerät am Fehlerpfad beteiligt sein. Wenn der Streifen bei direkter Stromversorgung weiterhin ausfällt, kann der Zustand außerhalb des Controllers, Dimmers, der Fernbedienung oder des Reset-Zustands liegen. Controller-, Dimmer-, Fernbedienungs- und Reset-Probleme können mit der folgenden einfachen Reihenfolge überprüft werden, die nur gilt, wenn ein Steuergerät im Aufbau vorhanden ist.

1. Fernbedienung: Überprüfen Sie die Batterie und die Signalreaktion. Wenn die Fernbedienung keine Reaktion zeigt, kann das Problem die Batterie, den Signalweg oder den Empfänger betreffen.
2. Pairing: Überprüfen Sie, ob für den Controller oder die Fernbedienung ein Pairing erforderlich ist. Wenn die Pairing-Verbindung verloren geht, reagiert der Streifen möglicherweise nicht auf Befehle.
3. Reset: Überprüfen Sie, ob sich der Controller in einem unerwarteten Reset-Zustand befindet. Wenn Einstellungen geändert wurden, kann sich das Streifenverhalten unterscheiden, bis der Steuerungszustand wiederhergestellt ist.
4. Dimmer: Überprüfen Sie den Dimmer und die Lastangabe. Wenn Flackern oder instabiles Dimmen auftritt, kann der Dimmerzustand zum Symptom beitragen.
5. Bypass: Überprüfen Sie das Streifenverhalten bei direkter Stromversorgung, wenn dies angemessen ist. Wenn der Streifen bei Überbrückung funktioniert, kann das Ergebnis auf ein Problem mit dem Controller, Dimmer, der Fernbedienung oder dem Ausgangskanal hindeuten, nicht auf den Streifen selbst.

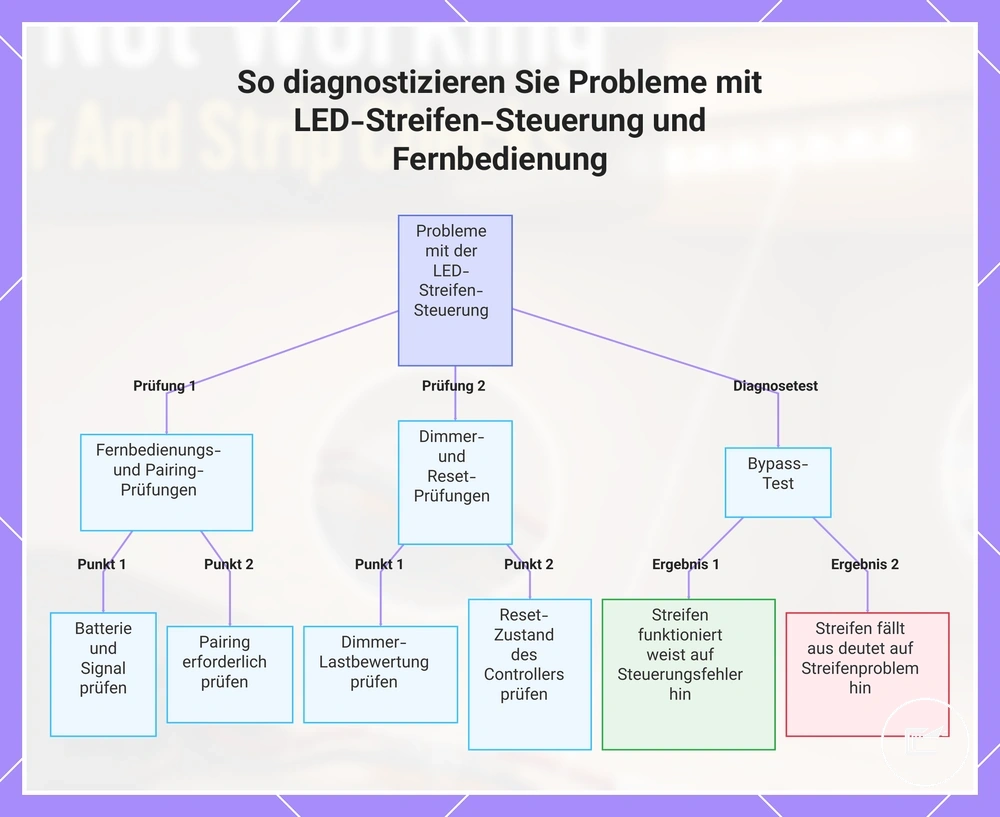

Dieses Diagramm zeigt die wichtigsten Prüfungen für steuerungsbezogene LED-Streifen-Probleme, einschließlich Tests von Fernbedienung, Dimmer, Reset und Bypass.

Schnittstellen, Kupferkontakte und Wiederanschlussfehler

Wenn ein LED-Streifen nach dem Schneiden, Verlängern oder Wiederanschließen nicht mehr funktioniert, befindet sich der Fehler oft im modifizierten Segment. Eine Schnittstelle, Kupferkontakte, eine Lötstelle, ein Verbinderzahn oder eine Polaritätsmarkierung können die Durchgängigkeit und Lichtausgabe beeinträchtigen, wenn die Verbindung unvollständig oder falsch ausgerichtet ist. Das modifizierte Segment ist die Zone mit der höchsten Priorität für die Inspektion.

Schnittstellen, Kupferkontakte und Wiederanschlussfehler beginnen oft mit einem sichtbaren Zustand in der Nähe des Anschlusspunkts. Eine Schnittmarkierung, die nicht mit dem vorgesehenen Anschlussbereich übereinstimmt, ein Kupferkontakt mit schlechtem Kontakt, eine Lötstelle mit unterbrochener Durchgängigkeit oder eine umgekehrte Polaritätsmarkierung können kein Licht, Flackern oder einen toten Abschnitt verursachen. Wenn die Durchgängigkeit am Streifenende oder an der Verlängerungskabelverbindung unterbrochen ist, ist der betroffene Bereich in der Regel lokal und nicht über den gesamten Streifen verteilt.

Ein reparierbarer Wiederanschlussfehler kann ein Kontaktproblem am Kontaktbereich, an der Lötstelle, am Verbinderzahn oder an der Verlängerungskabelverbindung betreffen. Ein beschädigtes Streifensegment kann sichtbare Streifenschäden oder einen Zustand aufweisen, der nach Überprüfung des Anschlusspunkts unverändert bleibt. Schnittstellen, Kupferkontakte und Wiederanschlussfehler können mit der folgenden Checkliste überprüft werden, die das modifizierte Segment verifiziert, ohne die Fehlersuche in ein vollständiges Schnitt-Tutorial zu verwandeln.

• Schnittmarkierung: Überprüfen Sie, ob die Schnittmarkierung mit dem vorgesehenen Anschlussbereich übereinstimmt; eine schlechte Schnittposition kann die Durchgängigkeit unterbrechen und zu keinem Licht führen.
• Kupferkontakte: Überprüfen Sie, ob die Kupferkontakte freiliegen und ordnungsgemäßen Kontakt herstellen; eingeschränkter Kontakt kann die Lichtausgabe verringern oder stoppen.
• Lötstelle: Überprüfen Sie, ob die Lötstelle durchgängig erscheint; ein lokaler Fehler an der Lötstelle kann den Stromfluss zum nächsten Segment unterbrechen.
• Verbinderzahn: Überprüfen Sie, ob der Verbinderzahn den Kupferkontakt korrekt erreicht; schlechter Eingriff kann Flackern oder einen toten Abschnitt verursachen.
• Verlängerungskabel: Überprüfen Sie den Anschlusspunkt des Verlängerungskabels; eine lose oder unvollständige Verbindung kann die Durchgängigkeit und die Streifenreaktion beeinträchtigen.
• Polaritätsmarkierung: Überprüfen Sie, ob die Polaritätsmarkierung mit dem angeschlossenen Verlängerungskabel oder Streifenende übereinstimmt; eine umgekehrte Verbindung kann dazu führen, dass das lokale Segment keine Ausgabe liefert.

Wenn das Fehlermuster auf das modifizierte Segment beschränkt bleibt, können weitere Informationen zu Probleme beim Schneiden und Verbinden helfen, breitere verbindungsbezogene Zusammenhänge zu klären.

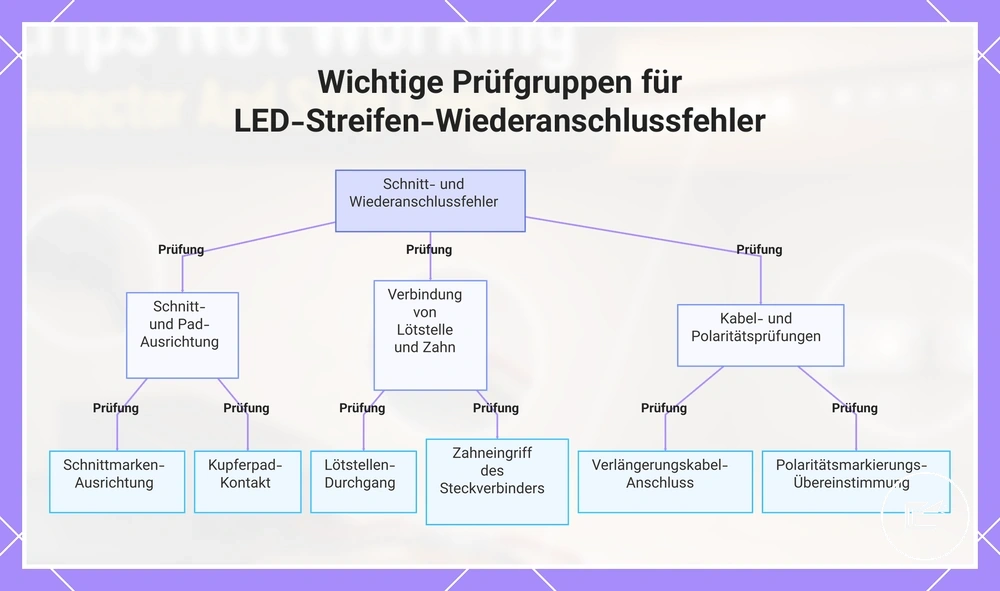

Dieses Diagramm fasst die häufigsten Prüfpunkte zur Diagnose von Fehlern an LED-Streifen nach dem Schneiden oder Wiederanschließen zusammen.

Beschädigte Streifenabschnitte und tote LEDs

Wenn ein beschädigter Streifenabschnitt oder tote LEDs nach der Überprüfung der Verbindungen dunkel bleiben, können das Streifenmaterial oder der LED-Abschnitt beschädigt sein. Ein lokaler Fehler kann von LED-Chips, einer Kupferbahn, einem Widerstandsbereich, der Kleberückenbelastung, Hitzeeinwirkung oder einem Knick-/Biegeschaden herrühren. Dies unterscheidet wahrscheinliche Streifenschäden von schlechtem Kontakt.

Unter Schränken kann ein sichtbarer Streifenschaden als gerissener Streifen, Brandspuren, Wassereinwirkung, scharfe Knicke, lose Kleberücken oder wärmebelastete Bereiche erscheinen. Diese Anzeichen sind wichtig, da ein beschädigter Abschnitt einen toten Abschnitt, Farbverlust, Flackern oder eine Austauschnotwendigkeit verursachen kann, je nachdem, wo der lokale Fehler auftritt.

Beschädigte Streifenabschnitte und tote LEDs sollten anhand lokaler Symptome und des sichtbaren Zustands beurteilt werden, nachdem die Anschlusspunkte überprüft wurden. Der Austausch hängt vom beschädigten Bereich ab, ob das Symptom wiederholt auftritt und ob das betroffene Streifensegment isoliert werden kann.

Sichtbarer Zustand	Wahrscheinlich betroffener Bereich	Symptom	Signal für Reparatur oder Austausch
Totes Segment	LED-Chips oder Kupferbahn	Toter Abschnitt oder keine Ausgabe in einem Bereich	Kann einen Austausch erfordern, wenn das Segment nach Kontaktprüfungen dunkel bleibt.
Gerissener Streifen	Kupferbahn oder Widerstandsbereich	Farbverlust, Flackern oder lokaler Fehler	Kann auf einen Streifenschaden hindeuten, wenn der Riss den aktiven Pfad kreuzt.
Brandspur	LED-Chips, Widerstandsbereich oder nahegelegene Bahn	Flackern, Dimmen oder tote LEDs	Kann eine Austauschnotwendigkeit schaffen, wenn die Spur in der Nähe des fehlerhaften Abschnitts liegt.
Wassereinwirkung	Kontaktbereich, LED-Chips oder Kupferbahn	Intermittierende Ausgabe, Farbverlust oder toter Abschnitt	Kann einen Austausch erfordern, wenn derselbe lokale Fehler nach Trocknung und erneuten Anschlussprüfungen wiederholt auftritt.
Scharfer Knick	Kupferbahn oder Streifenrücken	Totes Segment, Flackern oder Farbverlust	Kann auf einen Knick-/Biegeschaden hindeuten, wenn das Symptom am Knickpunkt beginnt.
Wärmebelasteter Bereich	LED-Chips, Widerstandsbereich oder Kleberücken	Dimmen, Flackern oder lokaler Fehler	Kann einen Austausch unterstützen, wenn Hitzeeinwirkung sichtbare Spuren oder wiederkehrenden Ausgangsverlust hinterlässt.

Die Fehlerursache vor dem Austausch von Teilen testen

Die Fehlerursache vor dem Austausch von Teilen zu testen, beginnt damit, die wahrscheinlich ausgefallene Komponente zu isolieren, anstatt anzunehmen, dass der LED-Streifen beschädigt ist. Der sicherste Ansatz ist, von der Überprüfung der Stromversorgung zur Überprüfung der Verbindungen, dann zur Überprüfung des Controllers und schließlich zur Überprüfung des Streifenzustands überzugehen. Die Tests sollten jeweils eine Komponente isoliert prüfen.

Das Testen der Fehlerursache vor dem Austausch von Teilen verwendet eine einfache Reihenfolge, um Komponenten zu isolieren, bevor Entscheidungen zum Austausch getroffen werden. Befolgen Sie die unten stehenden Schritte nur mit sicheren Prüfungen und vermeiden Sie unsichere Arbeiten an spannungsführenden Leitungen oder fortgeschrittene elektrische Reparaturverfahren.

1. Stromversorgung vorhanden: Überprüfen Sie die Stromquelle, wenn möglich mit einem bekanntermaßen funktionierenden Adapter. Wenn der Streifen mit dem funktionierenden Adapter reagiert, könnte die ursprüngliche Stromquelle Teil des Fehlers sein.
2. Spannungsübereinstimmung: Überprüfen Sie, ob das sichtbare Spannungsschild den Anforderungen des Streifens entspricht. Wenn die Spannungsübereinstimmung nicht korrekt erscheint, könnte die Stromversorgungseinrichtung die normale Streifenreaktion beeinträchtigen.
3. Verbinderdurchgängigkeit: Überprüfen Sie den Verbinder, den Kupferkontakt und die Anschlusspunkte. Wenn sich der Kontakt verbessert und der Streifen reagiert, könnte der Fehler eher mit der Verbinderdurchgängigkeit als mit dem Streifen selbst zusammenhängen.
4. Controller-Überbrückung: Führen Sie eine direkte Anschlussprüfung durch, wenn die Einrichtung einen Controller enthält. Wenn der Streifen reagiert, wenn der Controller umgangen wird, könnte dies auf einen Steuerungsfehler und nicht auf einen Streifenschaden hindeuten.
5. Streifensegmentreaktion: Beobachten Sie, ob ein Streifensegment dunkel bleibt, während andere Abschnitte reagieren. Ein toter Abschnitt kann helfen, den Fehler auf ein lokales Segment einzugrenzen, anstatt auf den gesamten Streifen.
6. LED-Streifen-Tester: Verwenden Sie einen LED-Streifen-Tester, wenn verfügbar und für den Streifentyp geeignet. Wenn der Tester eine Reaktion anzeigt, kann das helfen, den Fehler auf eine andere Komponente im System einzugrenzen.

Diese Fehlerbehebungsprüfungen helfen, die Fehlerdiagnose von der Einrichtungsanleitung zu trennen. Für umfassendere Einrichtungsanweisungen lesen Sie den Montageablauf. Wenn der Fehler nach dem Isolieren jeder Komponente unklar bleibt, sollten Austauschentscheidungen von den Ergebnissen der Prüfungen abhängen, nicht von Annahmen über ein einzelnes Teil.

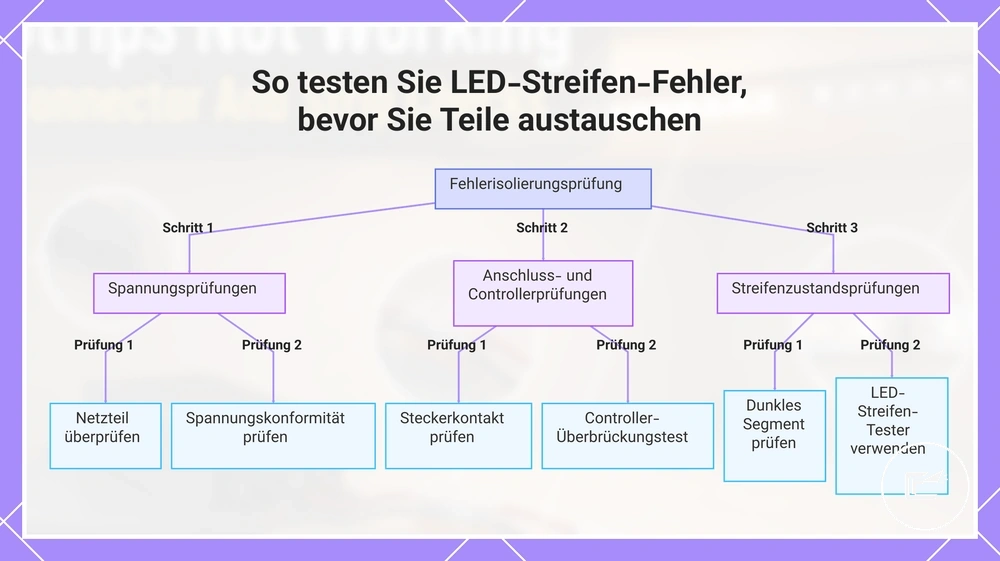

Diese Grafik zeigt die empfohlene Schritt-für-Schritt-Testreihenfolge, um die fehlerhafte Komponente in einem LED-Streifen-System zu isolieren, beginnend mit der Spannungsprüfung und endend mit der Prüfung des Streifenzustands.

Wann ein Verbinder, Netzteil, Controller oder Streifen ausgetauscht werden muss

Der Austausch hängt davon ab, ob die Fehlersuche auf ein bestimmtes ausgefallenes Teil, einen sichtbaren Zustand, ein Kompatibilitätsproblem oder ein wiederholbares Fehlerzeichen hinweist. Entscheidungen über Verbinder, Netzteil, Controller, Dimmer, Verlängerungskabel und Streifenabschnitt sollten auf konsistenten Belegen basieren, nicht auf einem einzelnen Symptom. Ein Austausch sollte Belegen folgen, nicht Raten.

Ein reparierbarer Fehler erfordert möglicherweise keinen Austausch. Zum Beispiel kann ein Verbinder mit schlechtem Kontakt nach erneuter Verbindung oder Anpassung reagieren, während eine beschädigte oder alternde Komponente weiterhin dasselbe Fehlerzeichen zeigt, selbst nachdem Kompatibilitäts- und Verbindungsprüfungen abgeschlossen sind.

Die Frage, wann ein Verbinder, Netzteil, Controller oder Streifen ausgetauscht werden muss, lässt sich leichter beurteilen, nachdem das wahrscheinlich ausgefallene Teil isoliert wurde. Die folgende Tabelle ordnet Austauschsignale, Austauschbedingungen und Austauschrisiken nach Komponente. Kompatibilität und Wiederholbarkeit sind wichtig, bevor eine Entscheidung zum Austausch eines Teils getroffen wird.

Teil	Austauschsignal	Vor dem Austausch prüfen	Risiko eines vorzeitigen Austauschs
Verbinder	Schlechter Kontakt bleibt nach Einstellung oder Wiederanschluss bestehen	Kontaktqualität und Verbindungszustand überprüfen	Ein reparierbarer Fehler könnte mit einer Austauschbedingung verwechselt werden
Netzteil	Fehlerzeichen bleibt nach Prüfungen bestehen, und ein defekter Treiber oder ein defektes Netzteil wird vermutet	Spannungsübereinstimmung und Stromreaktion bestätigen	Das Netzteil könnte ausgetauscht werden, obwohl ein anderer Fehler das Symptom verursacht
Controller oder Dimmer	Steuerungsfehler bleibt nach einem Bypass-Test bestehen	Ergebnisse der Controller-Überbrückung und Streifenreaktion überprüfen	Ein Problem des Streifenzustands könnte mit einem Controller- oder Dimmerfehler verwechselt werden
Verlängerungskabel	Wiederholtes Symptom tritt am Kabelverlauf oder Anschlussbereich auf	Durchgängigkeit und Verbindungszustand bestätigen	Ein nahegelegener Verbinderfehler könnte übersehen werden
Streifenabschnitt	Sichtbarer Schaden oder ein wiederholtes Symptom betrifft denselben Bereich	Zustand des Streifenabschnitts und lokale Reaktion prüfen	Ein verbindungsbedingtes Problem könnte fälschlich als Streifenschaden angesehen werden

Der Zeitpunkt des Austauschs hängt vom Fehlerzeichen, der Kompatibilität und der Wiederholbarkeit des Symptoms ab. Für allgemeinere zeitliche Überlegungen und den Kontext der Alterung lesen Sie die Austausch und Lebensdauer-Anleitung.

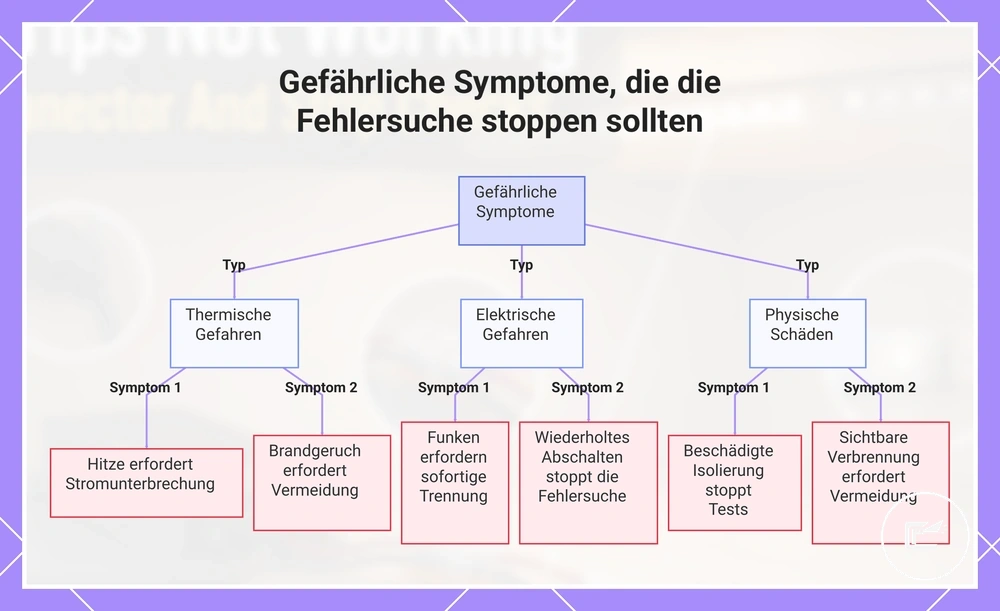

Unsichere Symptome, die die Fehlersuche stoppen sollten

Unsichere Symptome stoppen die normale Fehlersuche. Wenn Hitze, Brandgeruch, Funken oder beschädigte Isolierung auftreten, ändert sich die Priorität von der Fehlersuche zur Risikominimierung. Unsichere Symptome stoppen die normale Fehlersuche.

Die normale Niedervolt-Fehlersuche umfasst Routineprüfungen von Verbindungen, Steuerungen und dem Streifenzustand. Die Grenze verschiebt sich, wenn Warnzeichen auf einen unsicheren Zustand hindeuten und nicht auf einen normalen Fehler. In diesen Situationen trennen Sie die Stromversorgung, beenden Sie die Tests und vermeiden Sie weitere strombezogene Prüfungen.

Unsichere Symptome, die die Fehlersuche stoppen sollten, können mit der folgenden Warncheckliste erkannt werden. Diese Stoppsignale zeigen an, wann sofortiges Handeln wichtiger ist als eine fortgesetzte Diagnose. Für zusätzliche Eskalationskriterien lesen Sie die Sicherheitswarnzeichen.

• Hitze: Starke Hitze von einem Netzteil, Controller, Verbinder oder Streifenbereich kann auf einen unsicheren Zustand hinweisen. Trennen Sie die Stromversorgung und stoppen Sie die Fehlersuche.
• Brandgeruch: Brandgeruch von einer Komponente zeigt einen potenziellen Risikozustand an. Trennen Sie die Stromversorgung, vermeiden Sie die Wiederverwendung und suchen Sie qualifizierte Hilfe.
• Funken: Funken an einem Verbinder, Kabel, Netzteil oder Streifenbereich sind ein Stoppsignal. Trennen Sie sofort die Stromversorgung, vermeiden Sie die Wiederverwendung und suchen Sie qualifizierte Hilfe.
• Beschädigte Isolierung: Beschädigte Isolierung an einem Kabel oder einer strombezogenen Komponente kann das Risiko erhöhen. Trennen Sie die Stromversorgung, vermeiden Sie die Wiederverwendung und stoppen Sie die Tests.
• Wiederholtes Ausschalten: Wenn das wiederholte Ausschalten anhält, insbesondere in der Nähe der Stromversorgung oder des Steuerungspfads, kann der Zustand eine Sicherheitseskalation erfordern. Trennen Sie die Stromversorgung und stoppen Sie die Fehlersuche, bis die Ursache bewertet ist.
• Sichtbares Brennen oder Schmelzen: Brandspuren, geschmolzenes Material oder ähnliche Schäden an einer Komponente zeigen einen unsicheren Zustand an. Trennen Sie die Stromversorgung, vermeiden Sie die Wiederverwendung und suchen Sie qualifizierte Hilfe.

Diese Tabelle listet die Warnsignale auf, die während der Fehlersuche an LED-Streifen sofortiges Handeln erfordern, einschließlich thermischer, elektrischer und physischer Schadensindikatoren.
